Presentation Transcript

  1. 國立玉井高級工商職業學校 數 位 電 子 鐘 專 題 簡 報 組 別； A1 指導老師：吳勝福 老師 組 員：蔡咏庭(511048) 王貞婷(511051)

  2. 簡 報 大 綱

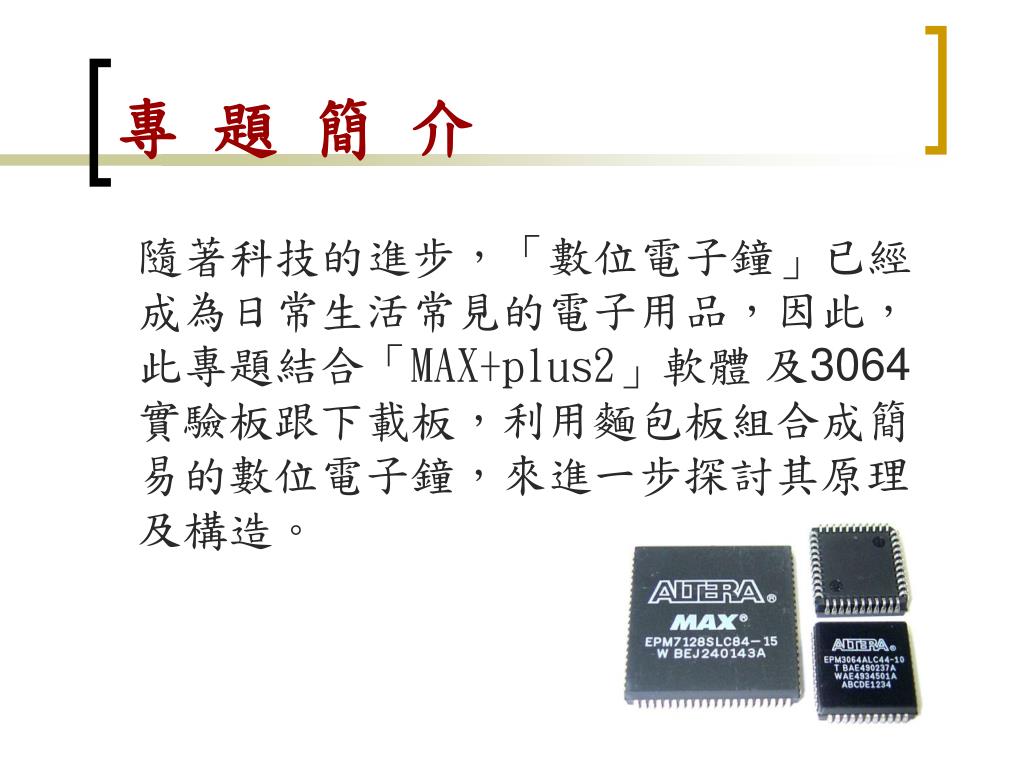

  3. 專 題 簡 介 隨著科技的進步，「數位電子鐘」已經成為日常生活常見的電子用品，因此，此專題結合「MAX+plus2」軟體及3064實驗板跟下載板，利用麵包板組合成簡易的數位電子鐘，來進一步探討其原理及構造。

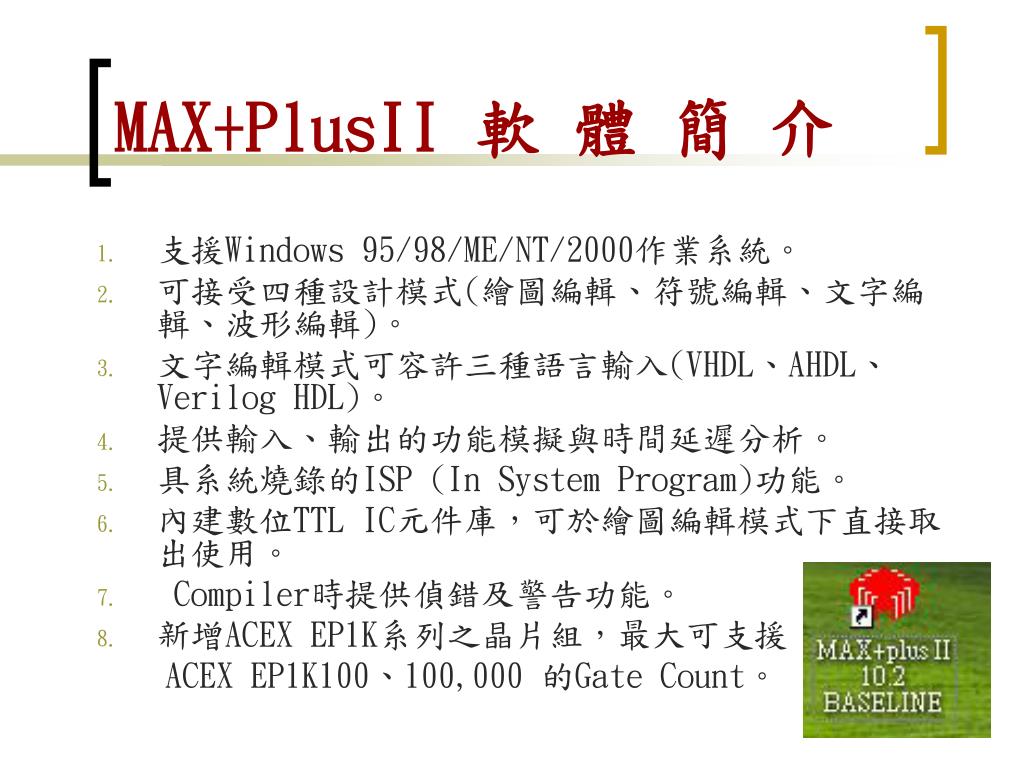

  4. MAX+PlusII 軟 體 簡 介 • 支援Windows 95/98/ME/NT/2000作業系統。 • 可接受四種設計模式(繪圖編輯、符號編輯、文字編輯、波形編輯)。 • 文字編輯模式可容許三種語言輸入(VHDL、AHDL、Verilog HDL)。 • 提供輸入、輸出的功能模擬與時間延遲分析。 • 具系統燒錄的ISP (In System Program)功能。 • 內建數位TTL IC元件庫，可於繪圖編輯模式下直接取出使用。 • Compiler時提供偵錯及警告功能。               • 新增ACEX EP1K系列之晶片組，最大可支援 ACEX EP1K100、100,000 的Gate Count。

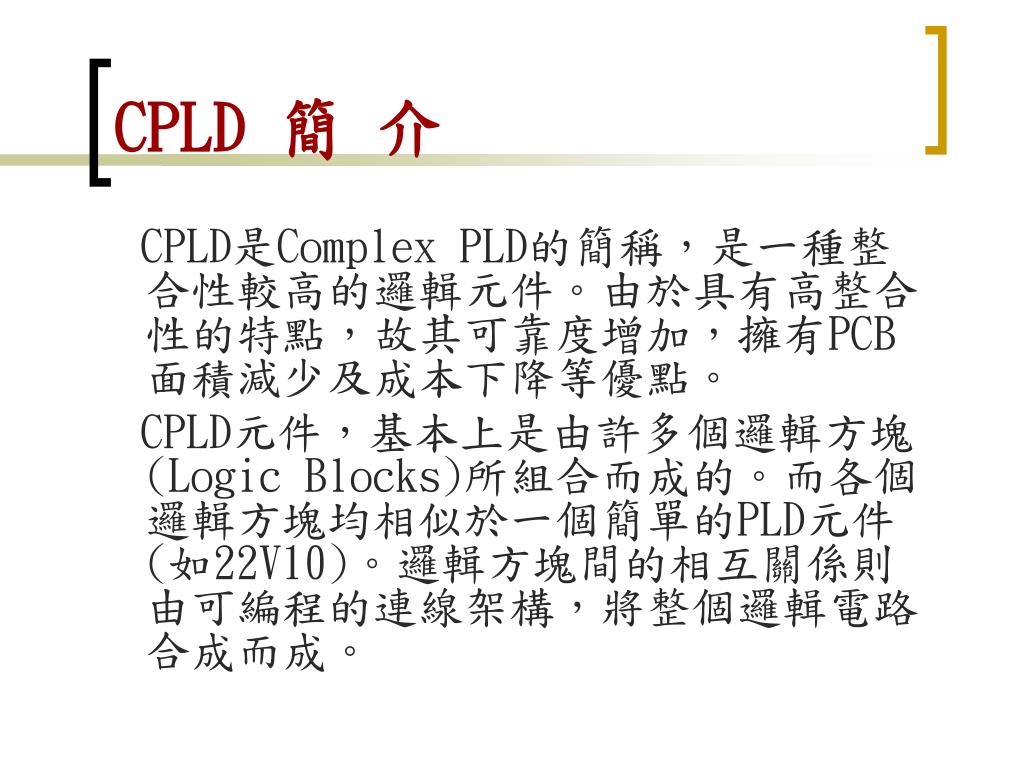

  5. CPLD 簡 介 CPLD是Complex PLD的簡稱，是一種整合性較高的邏輯元件。由於具有高整合性的特點，故其可靠度增加，擁有PCB面積減少及成本下降等優點。 CPLD元件，基本上是由許多個邏輯方塊(Logic Blocks)所組合而成的。而各個邏輯方塊均相似於一個簡單的PLD元件(如22V10)。邏輯方塊間的相互關係則由可編程的連線架構，將整個邏輯電路合成而成。

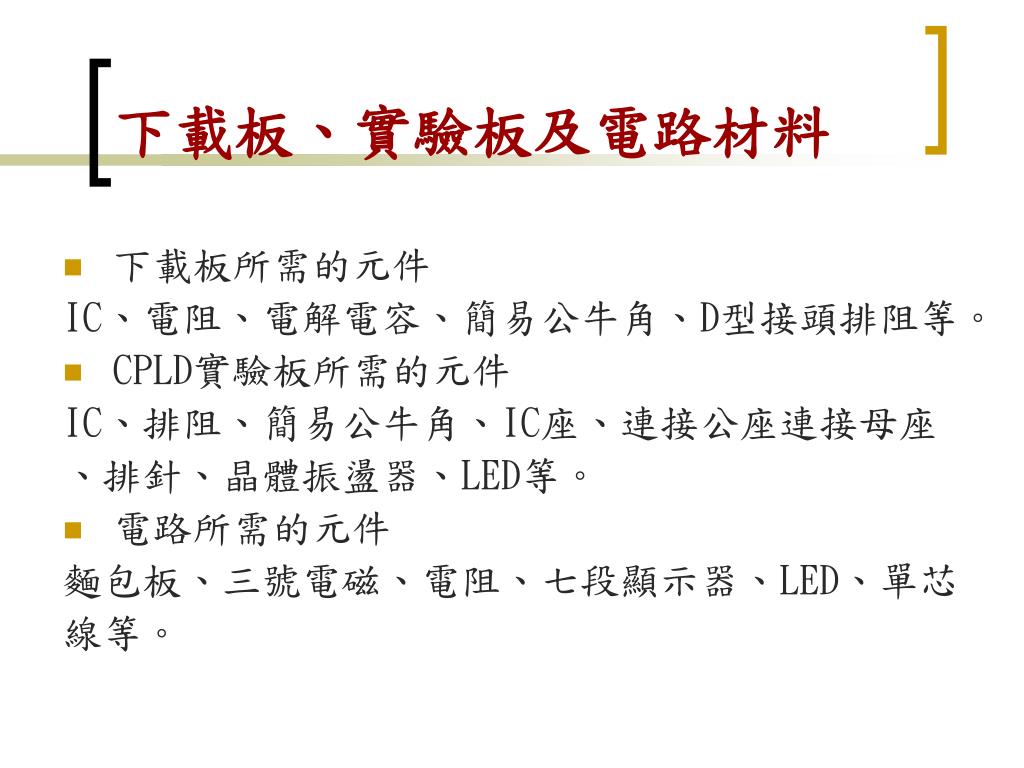

  6. 下載板、實驗板及電路材料 • 下載板所需的元件 IC、電阻、電解電容、簡易公牛角、D型接頭排阻等。 • CPLD實驗板所需的元件 IC、排阻、簡易公牛角、IC座、連接公座連接母座 、排針、晶體振盪器、LED等。 • 電路所需的元件 麵包板、三號電磁、電阻、七段顯示器、LED、單芯 線等。

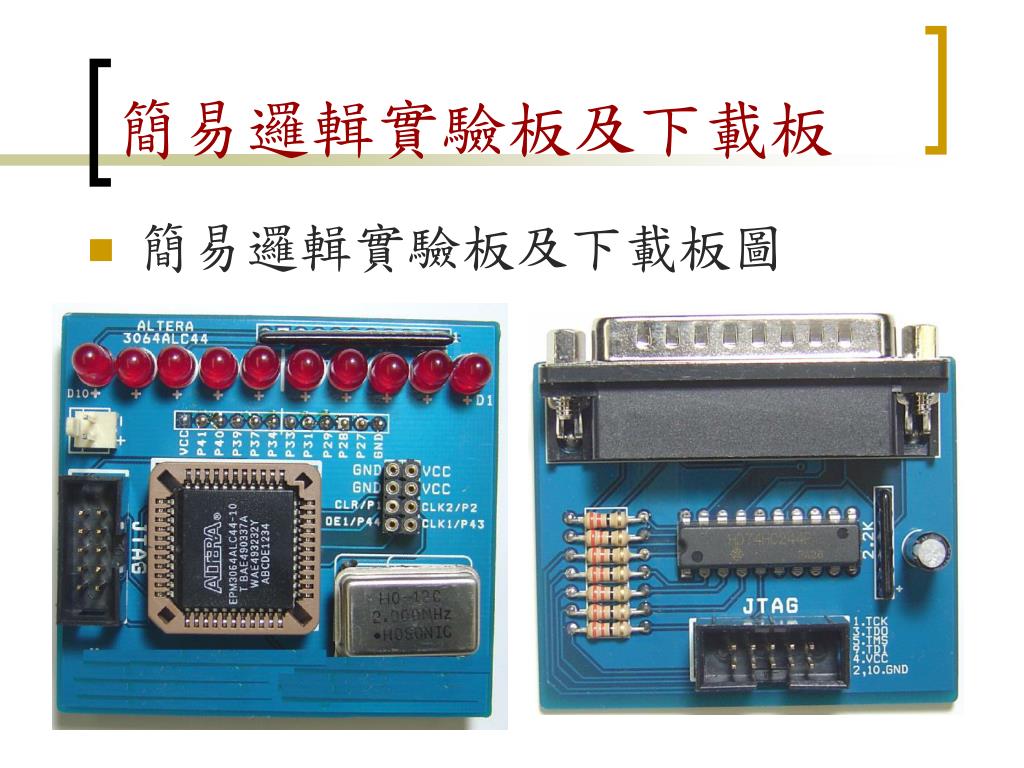

  7. 簡易邏輯實驗板及下載板 • 簡易邏輯實驗板及下載板圖

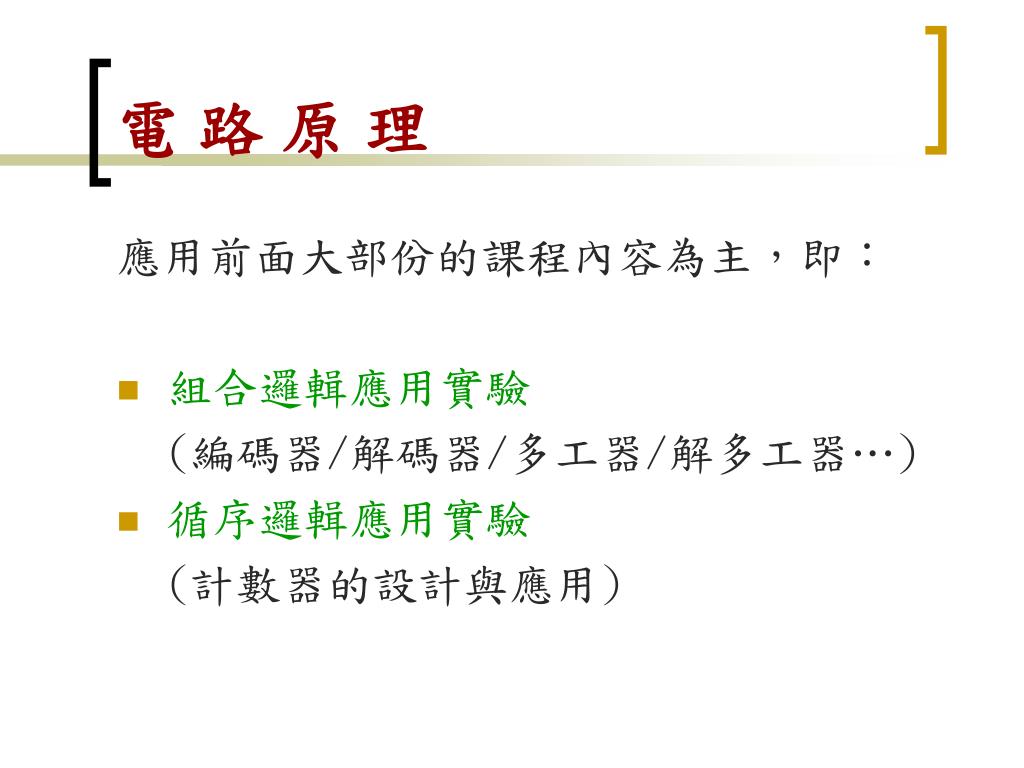

  8. 電 路 原 理 應用前面大部份的課程內容為主，即： • 組合邏輯應用實驗 (編碼器/解碼器/多工器/解多工器…) • 循序邏輯應用實驗 (計數器的設計與應用)

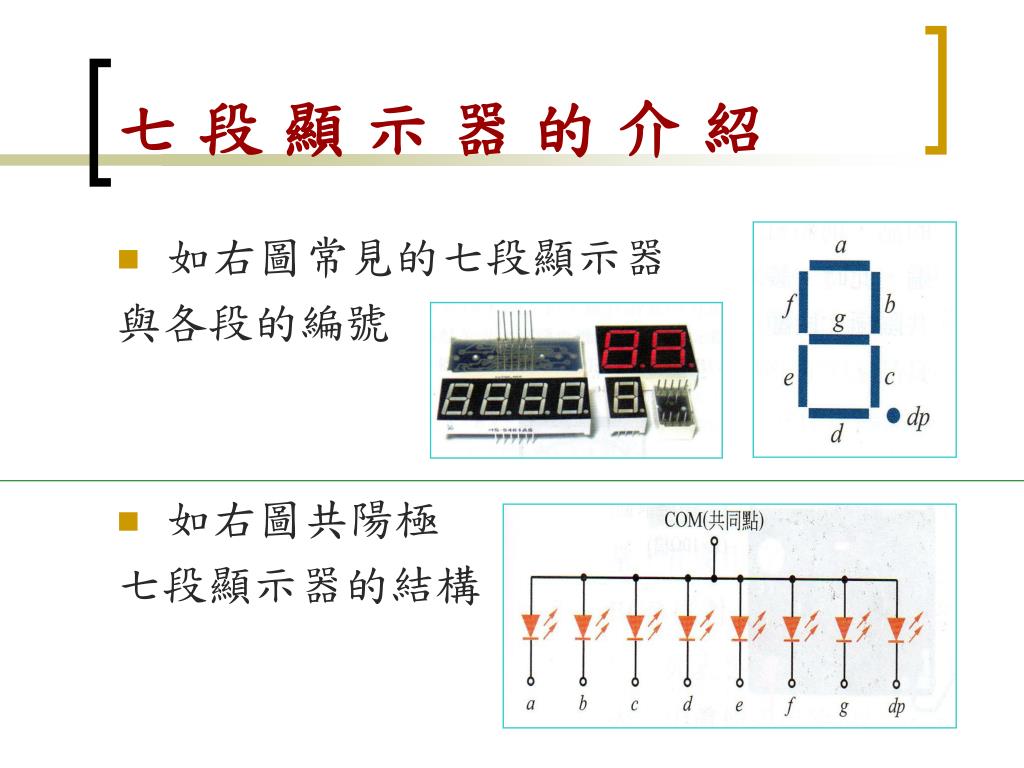

  9. 七 段 顯 示 器 的 介 紹 • 如右圖常見的七段顯示器 與各段的編號 • 如右圖共陽極 七段顯示器的結構

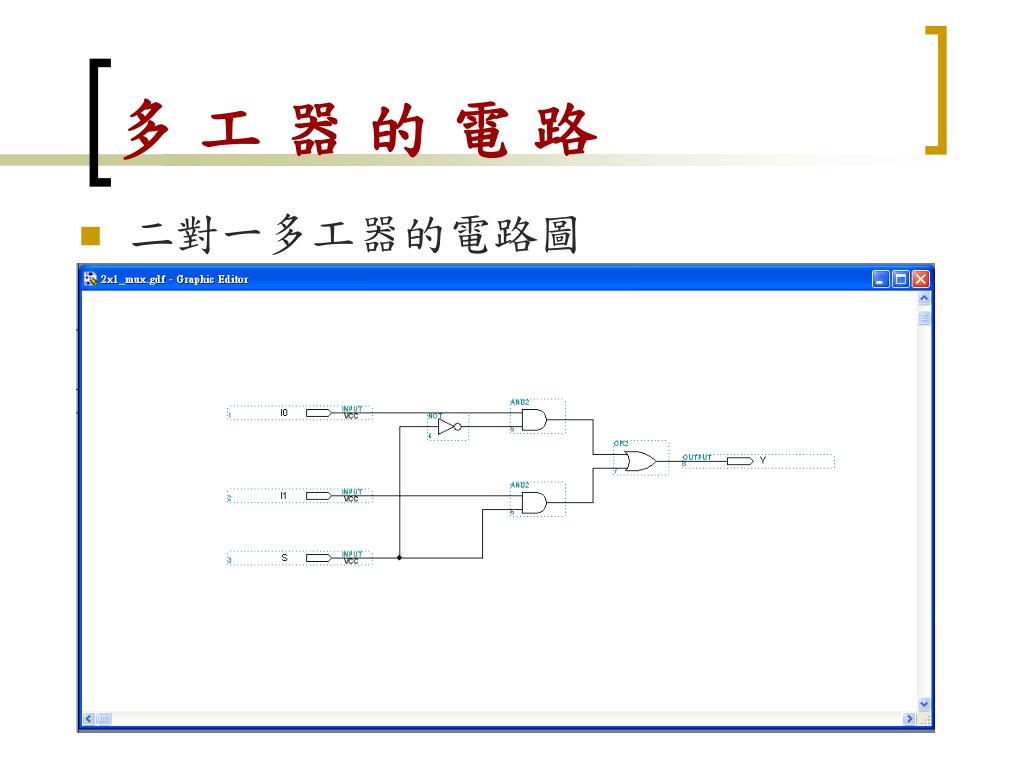

  10. 多 工 器 的 電 路 • 二對一多工器的電路圖

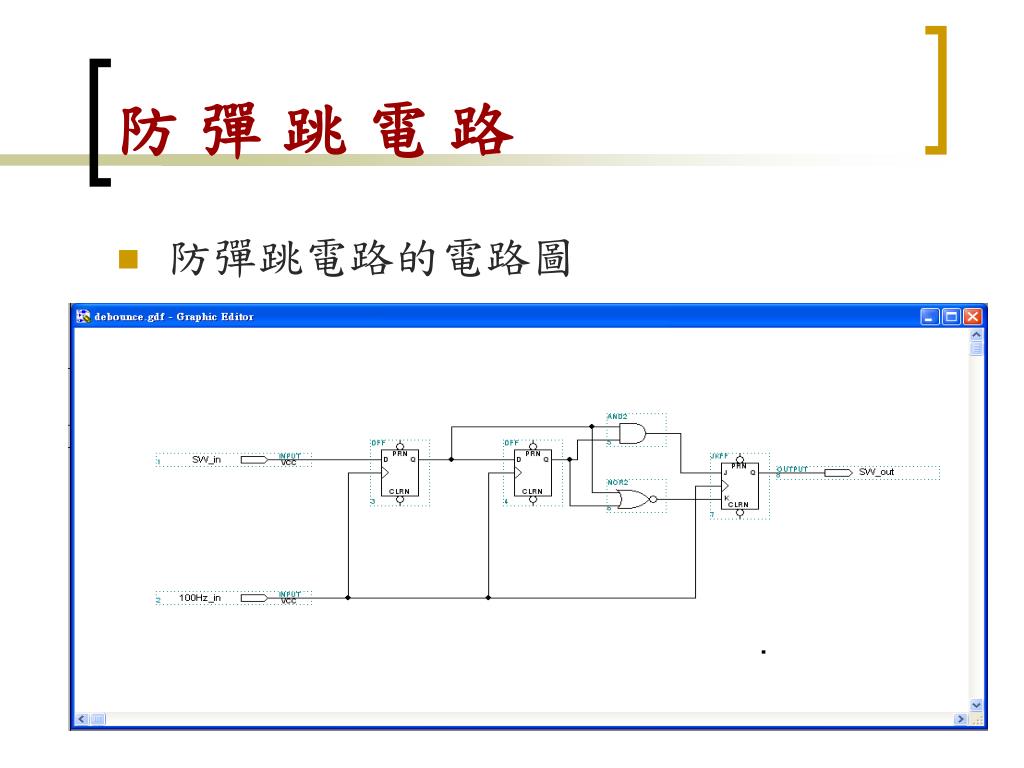

  11. 防 彈 跳 電 路 • 防彈跳電路的電路圖

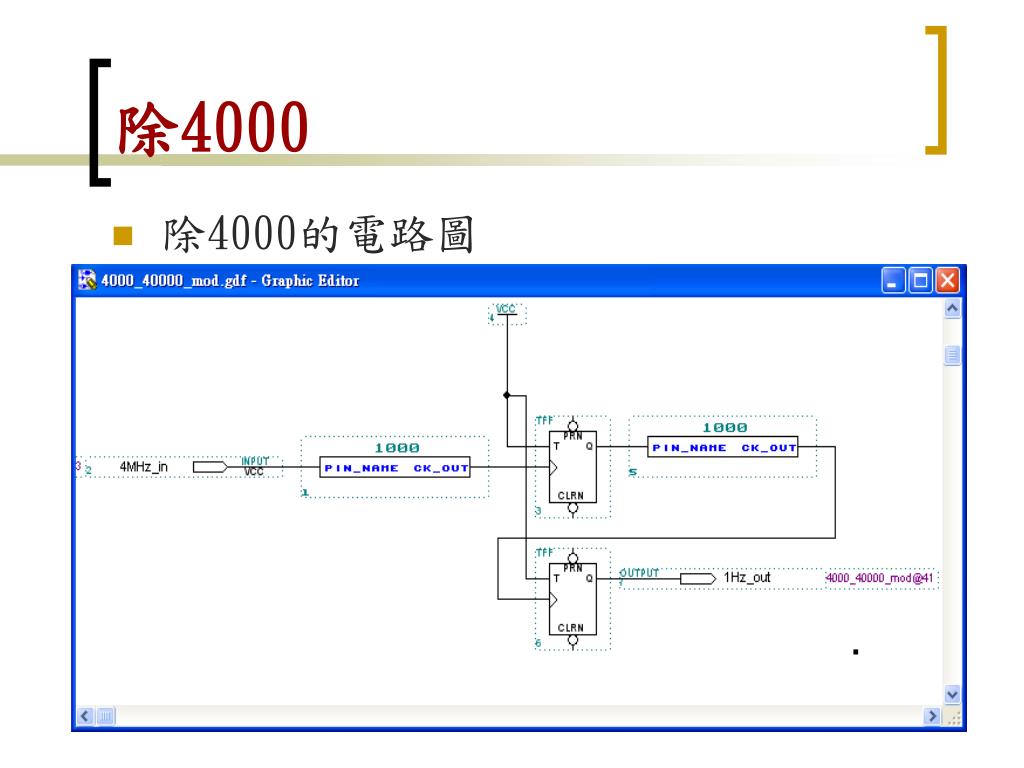

  12. 除4000 • 除4000的電路圖

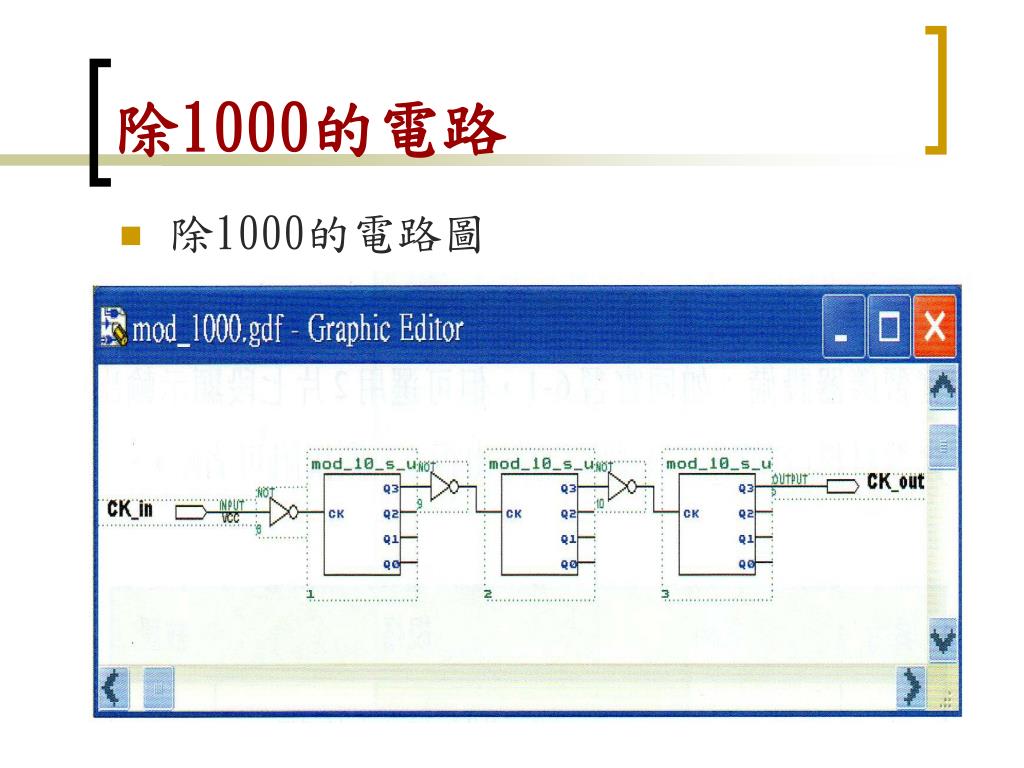

  13. 除1000的電路 • 除1000的電路圖

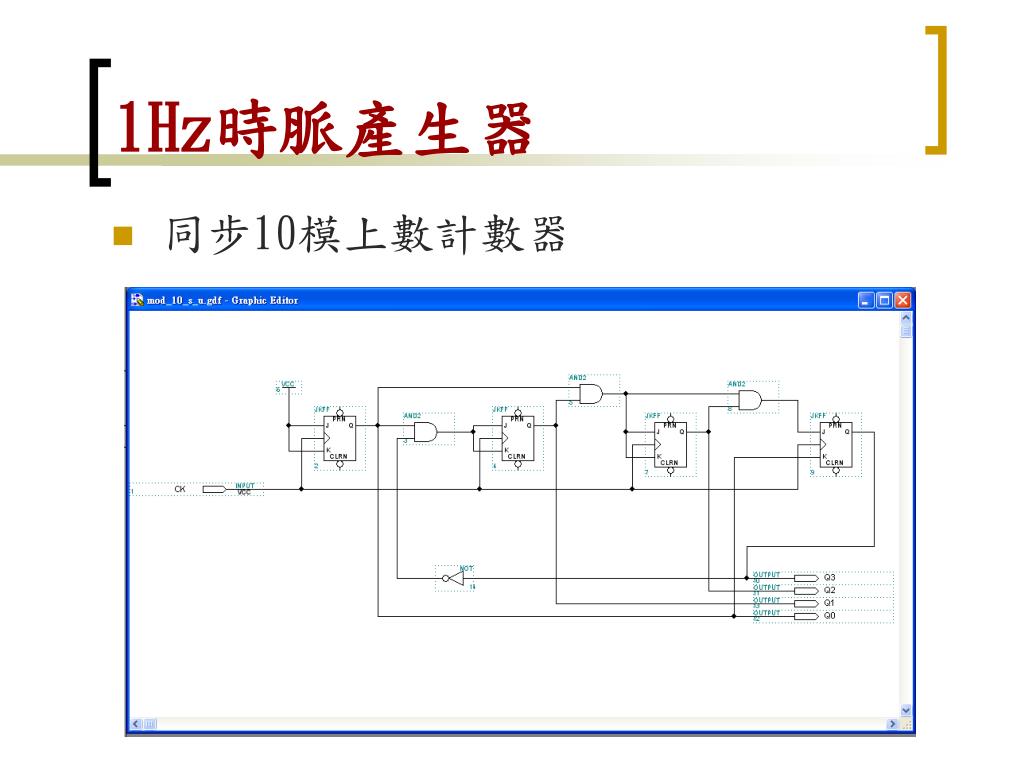

  14. 1Hz時脈產生器 • 同步10模上數計數器

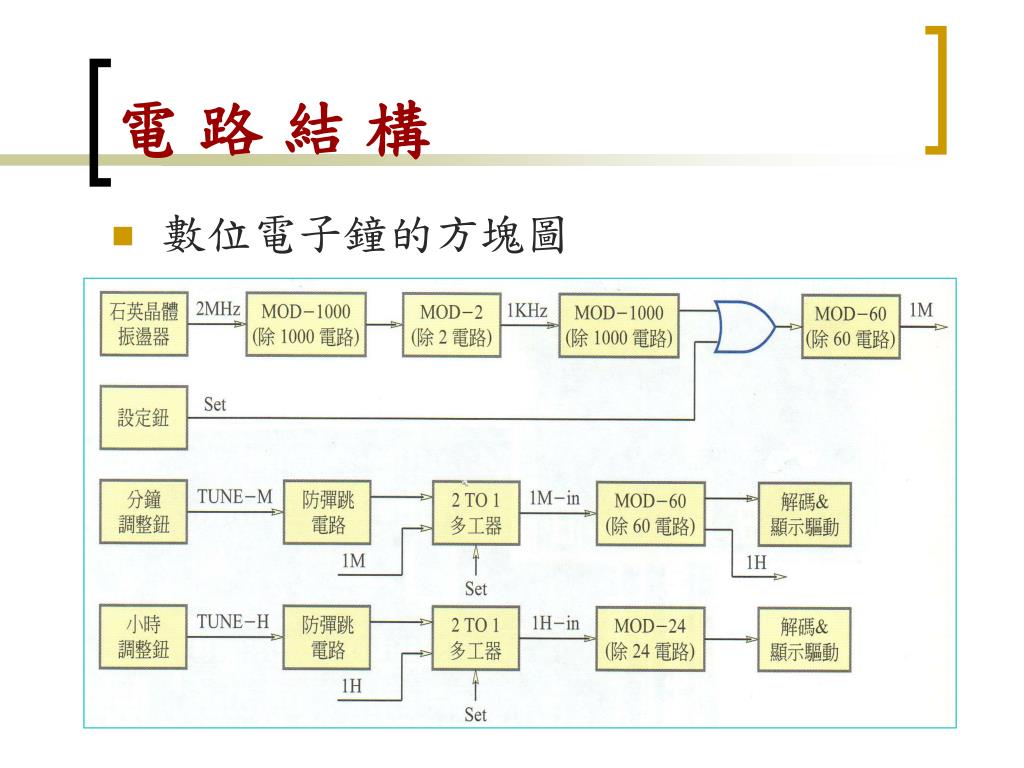

  15. 電 路 結 構 • 數位電子鐘的方塊圖

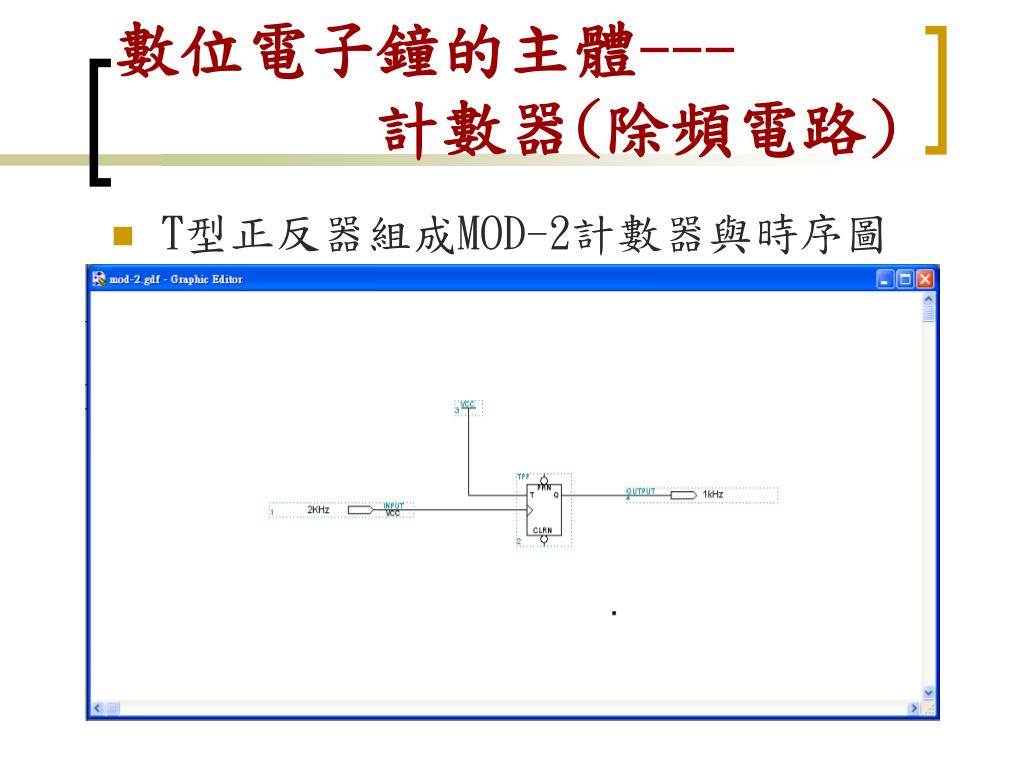

  16. 數位電子鐘的主體---計數器(除頻電路) • T型正反器組成MOD-2計數器與時序圖

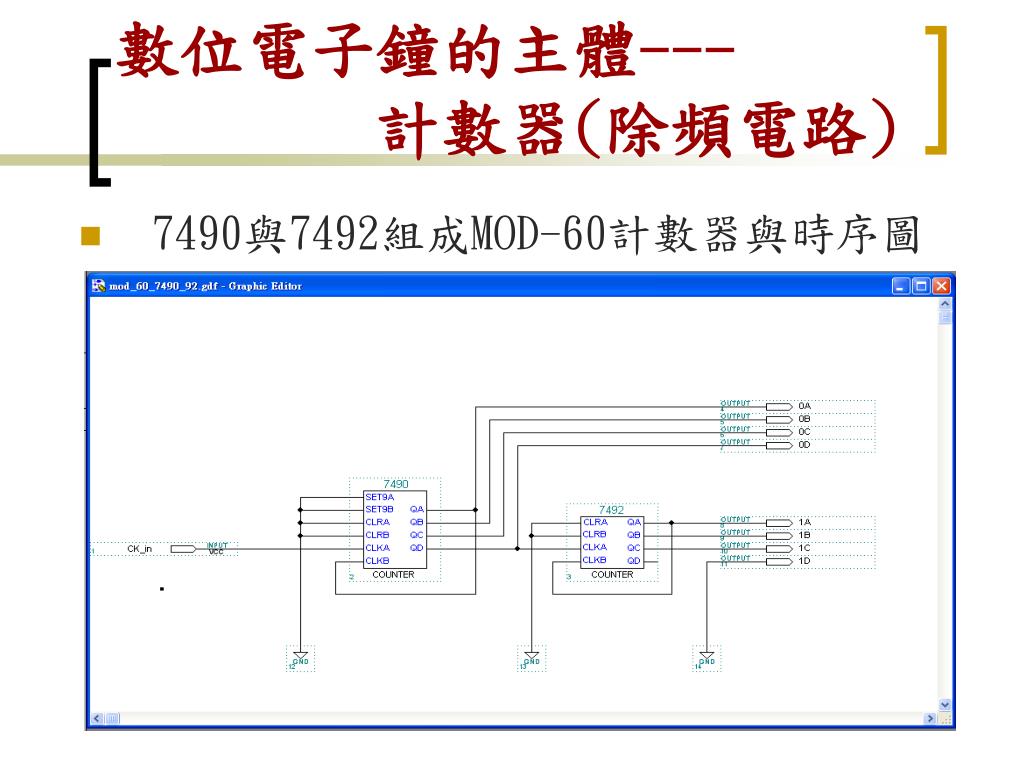

  17. 數位電子鐘的主體---計數器(除頻電路) • 7490與7492組成MOD-60計數器與時序圖

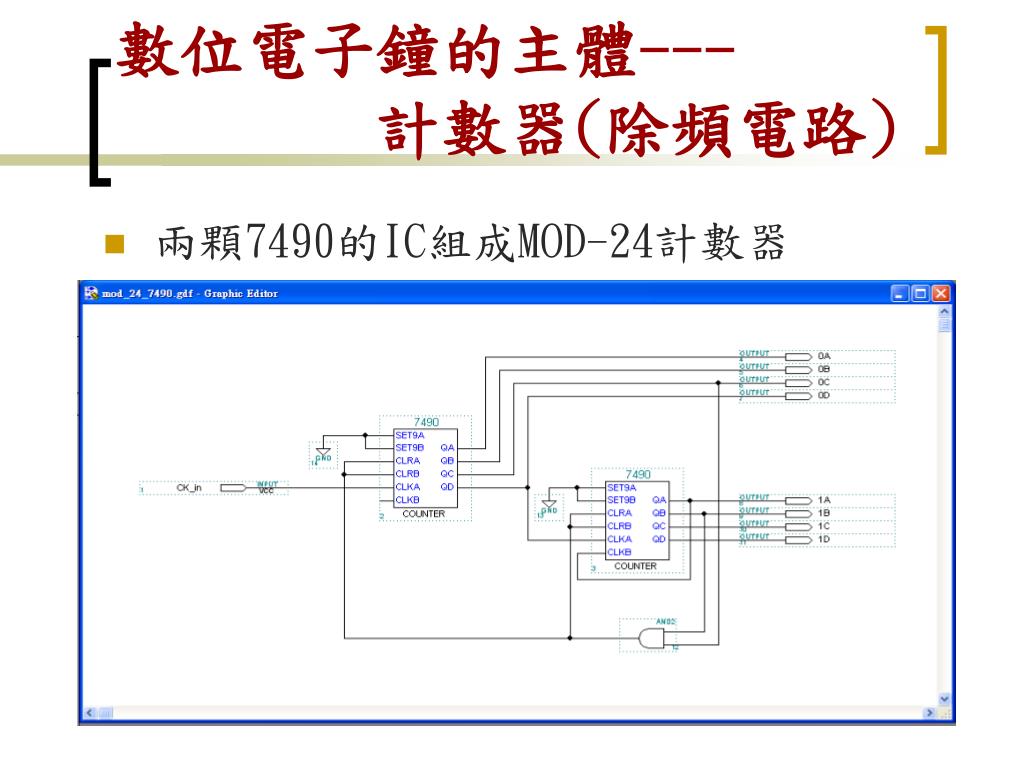

  18. 數位電子鐘的主體---計數器(除頻電路) • 兩顆7490的IC組成MOD-24計數器

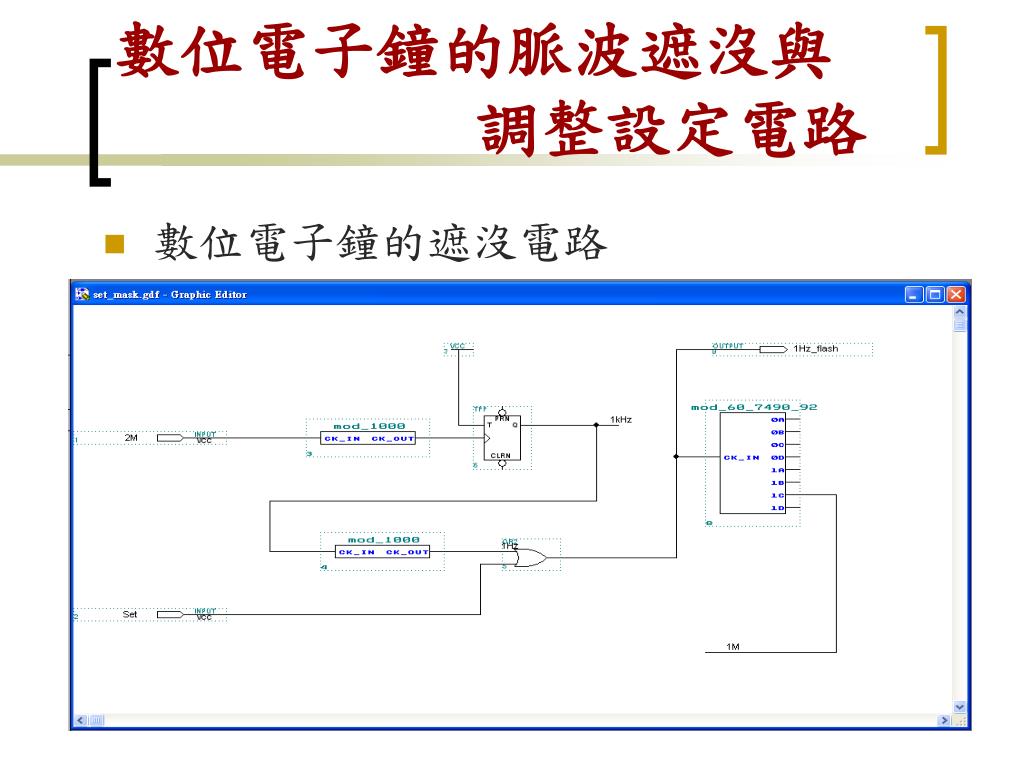

  19. 數位電子鐘的脈波遮沒與 調整設定電路 • 數位電子鐘的遮沒電路

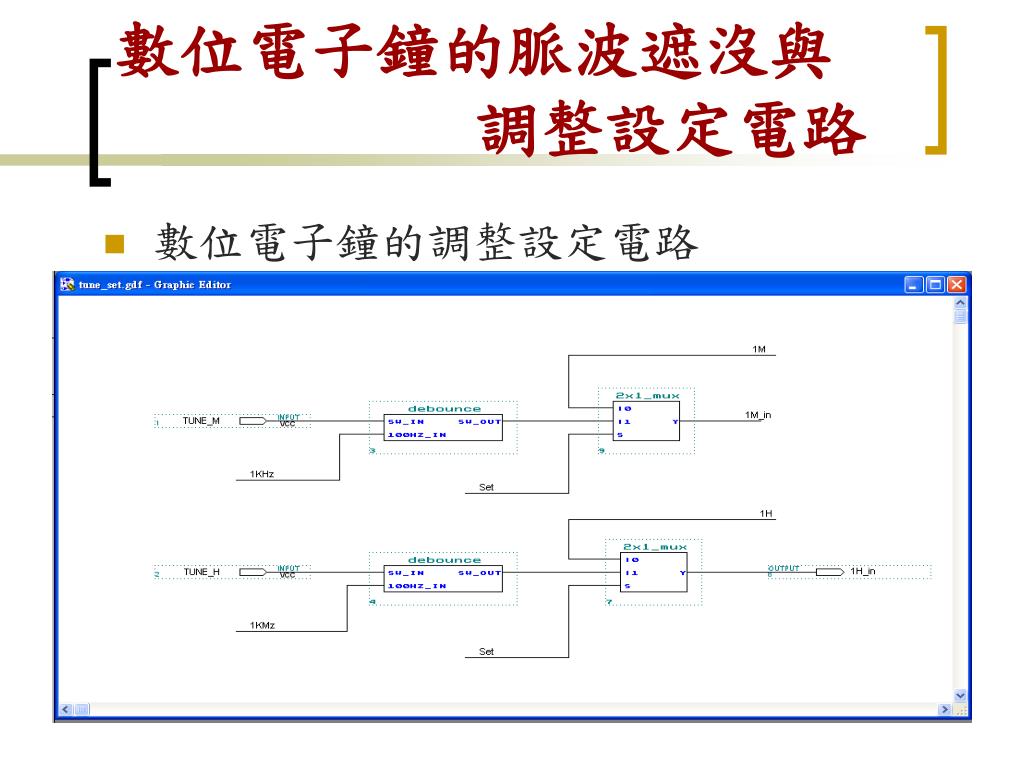

  20. 數位電子鐘的脈波遮沒與 調整設定電路 • 數位電子鐘的調整設定電路

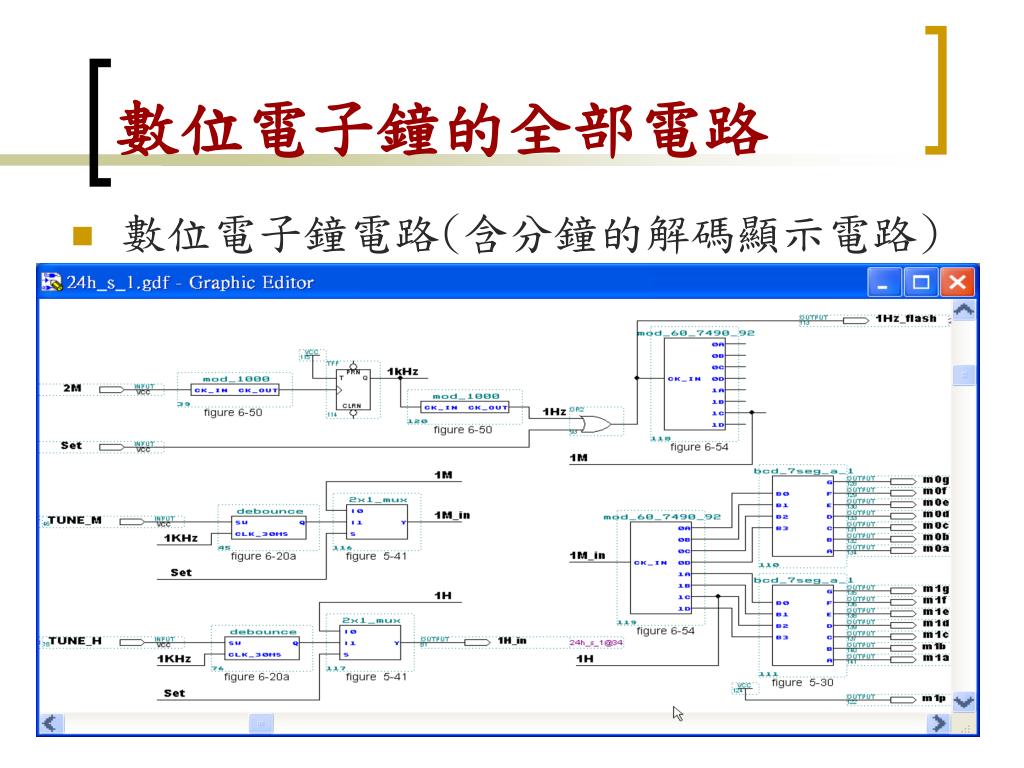

  21. 數位電子鐘的全部電路 • 數位電子鐘電路(含分鐘的解碼顯示電路)

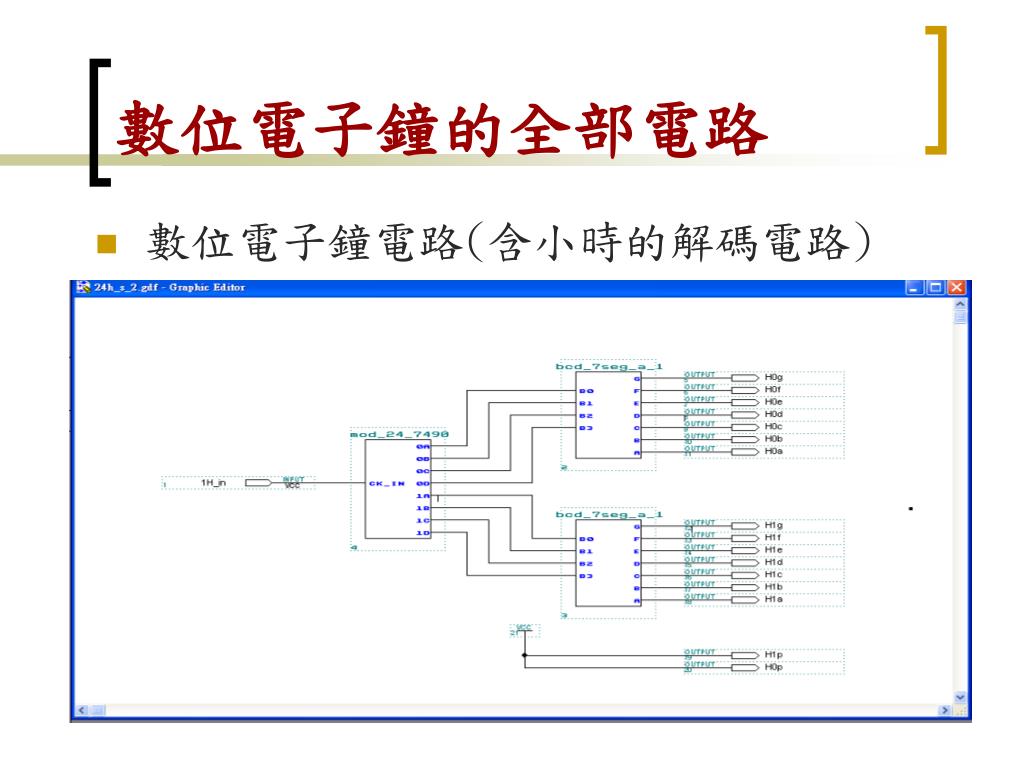

  22. 數位電子鐘的全部電路 • 數位電子鐘電路(含小時的解碼電路)

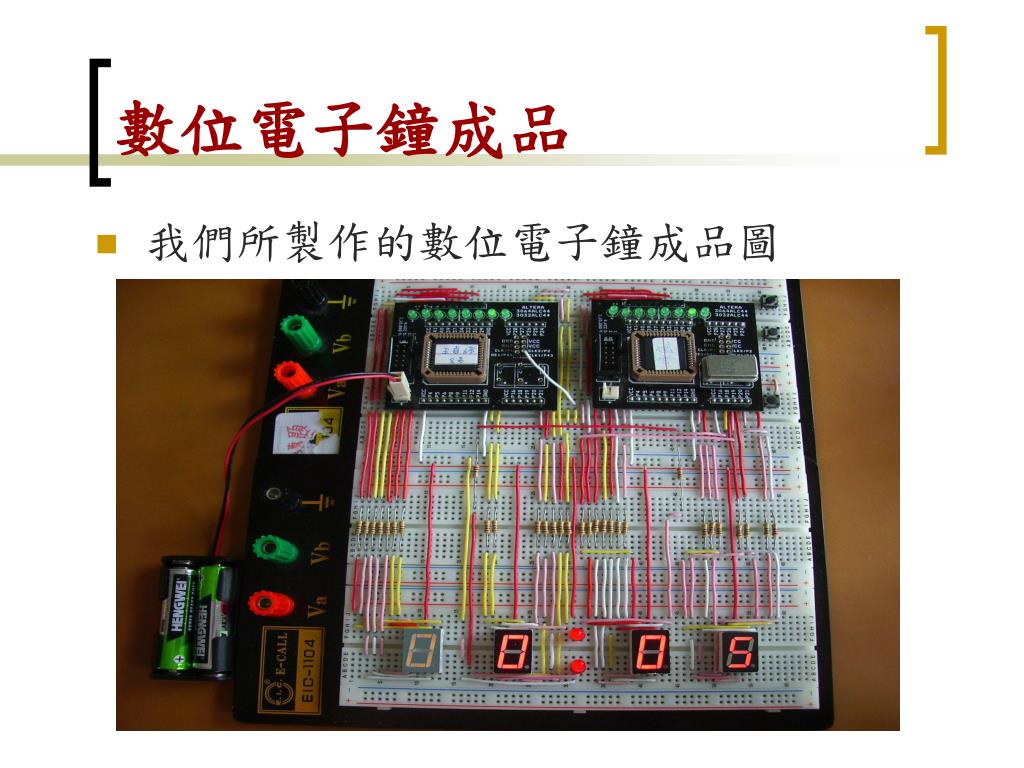

  23. 數位電子鐘成品 • 我們所製作的數位電子鐘成品圖

  24. THE END 謝 謝 觀 賞 如有說明不當 請多多指教
