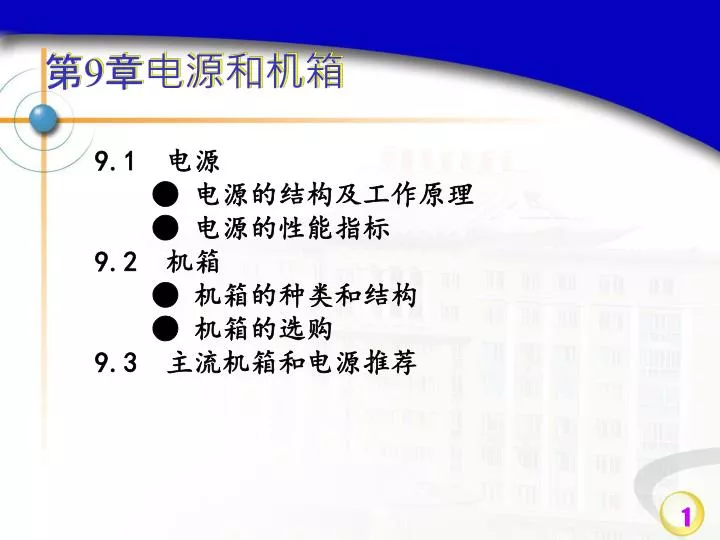

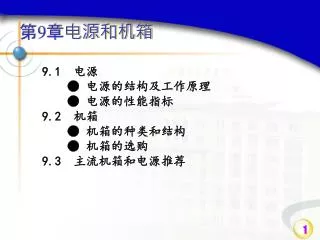

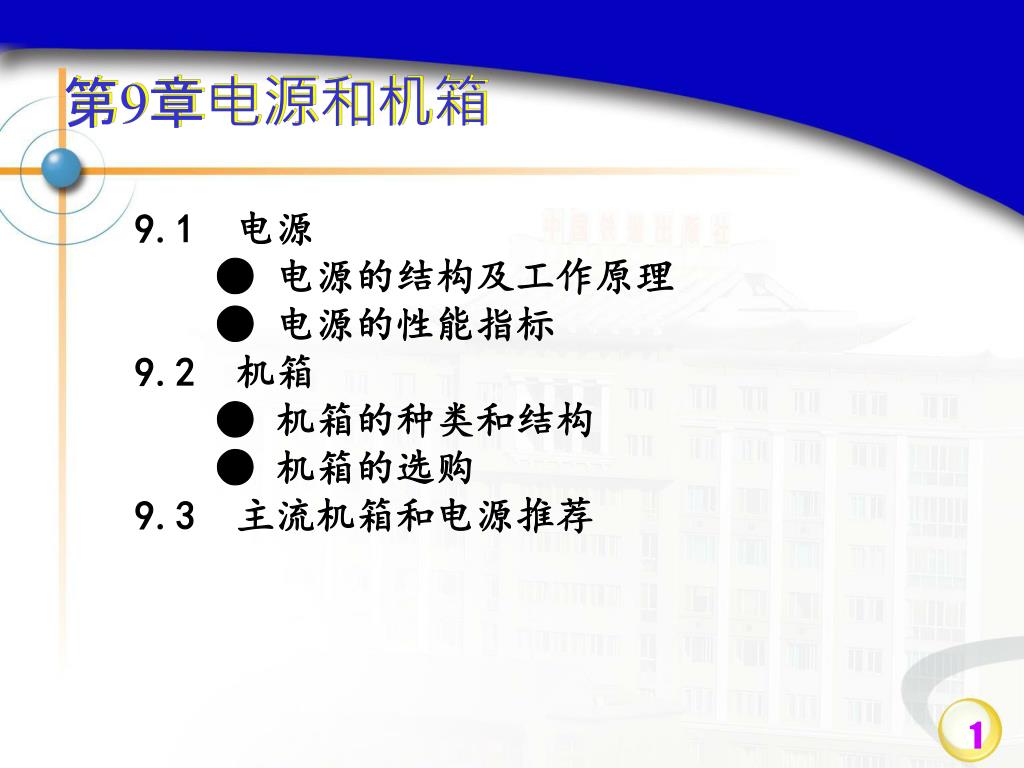

第9章电源和机箱 9.1 电源 ● 电源的结构及工作原理 ● 电源的性能指标 9.2 机箱 ● 机箱的种类和结构 ● 机箱的选购 9.3 主流机箱和电源推荐

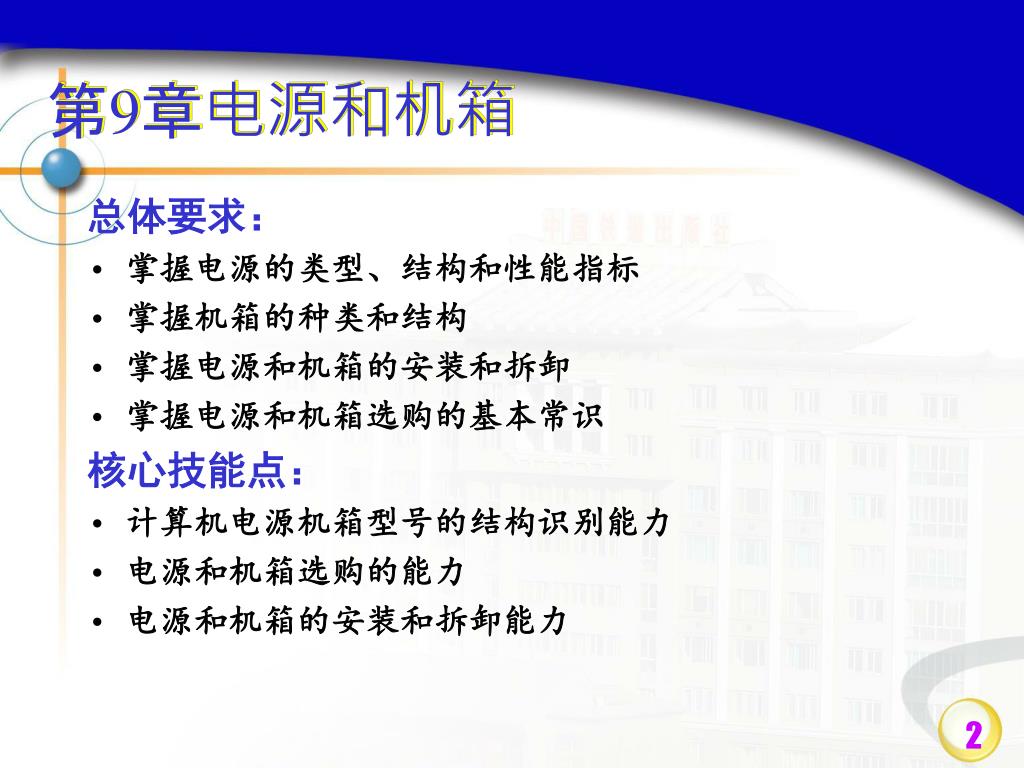

第9章电源和机箱 总体要求: • 掌握电源的类型、结构和性能指标 • 掌握机箱的种类和结构 • 掌握电源和机箱的安装和拆卸 • 掌握电源和机箱选购的基本常识 核心技能点: • 计算机电源机箱型号的结构识别能力 • 电源和机箱选购的能力 • 电源和机箱的安装和拆卸能力

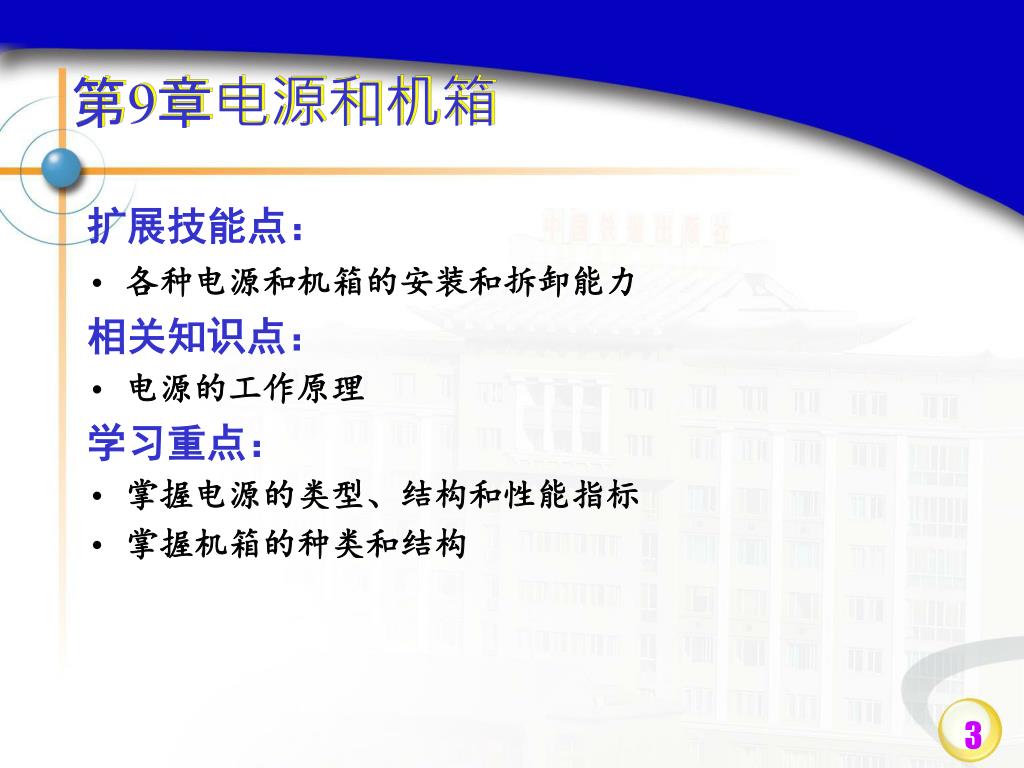

第9章电源和机箱 扩展技能点: • 各种电源和机箱的安装和拆卸能力 相关知识点: • 电源的工作原理 学习重点: • 掌握电源的类型、结构和性能指标 • 掌握机箱的种类和结构

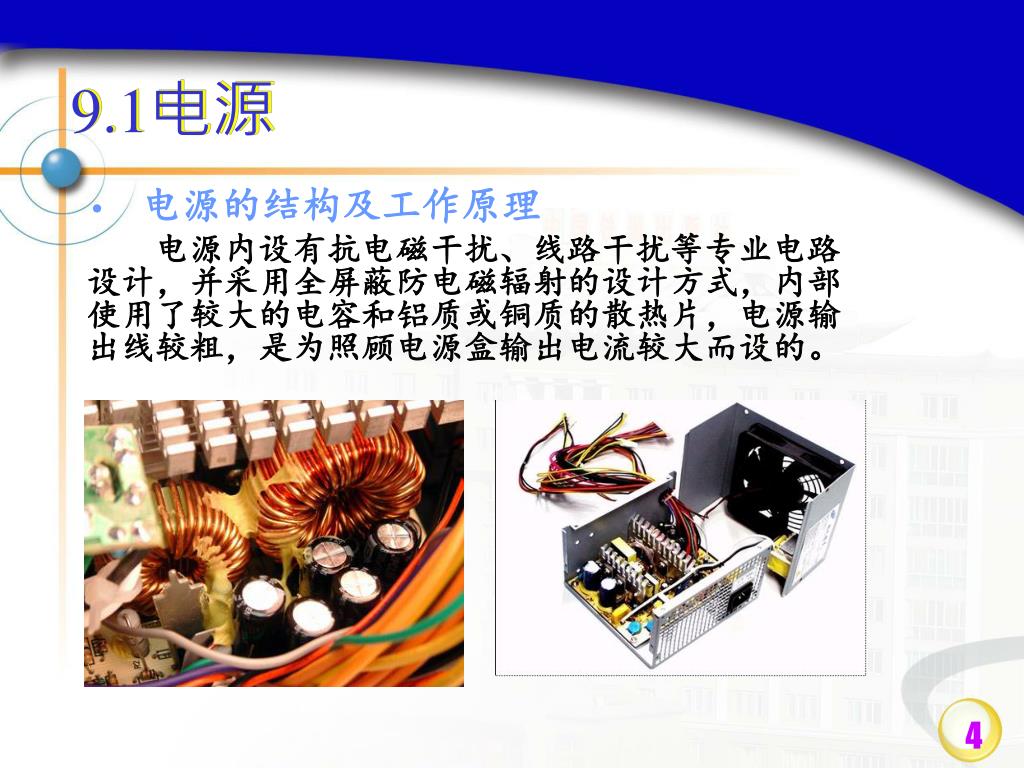

9.1电源 • 电源的结构及工作原理 电源内设有抗电磁干扰、线路干扰等专业电路设计,并采用全屏蔽防电磁辐射的设计方式,内部使用了较大的电容和铝质或铜质的散热片,电源输出线较粗,是为照顾电源盒输出电流较大而设的。

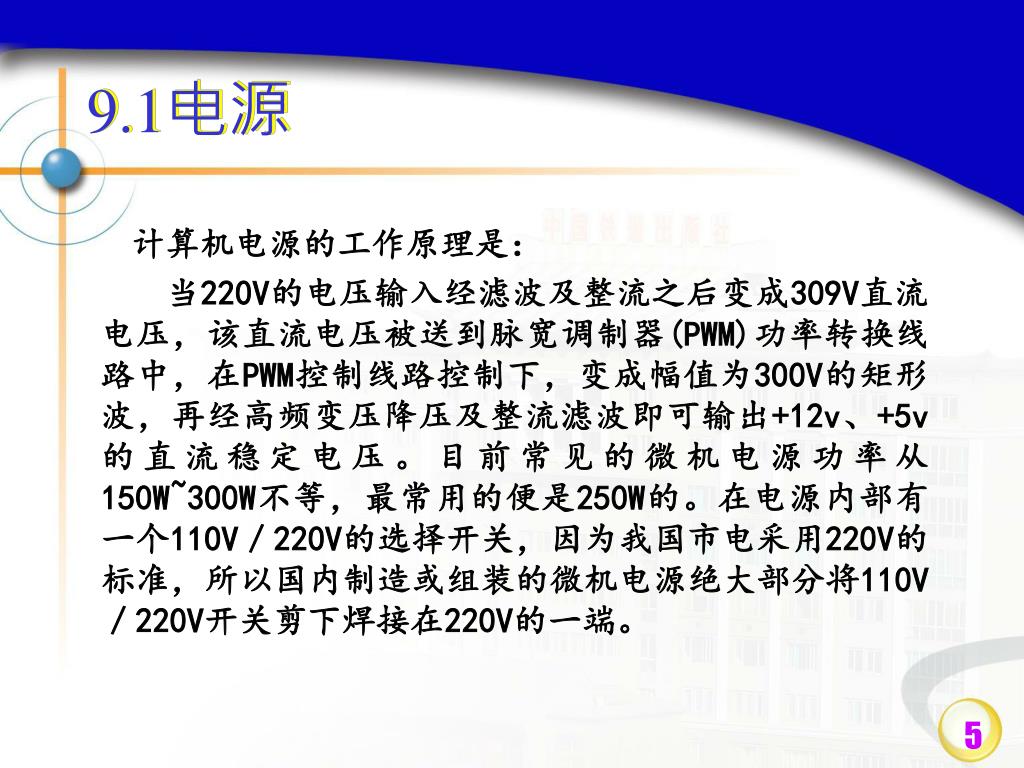

9.1电源 计算机电源的工作原理是: 当220V的电压输入经滤波及整流之后变成309V直流电压,该直流电压被送到脉宽调制器(PWM)功率转换线路中,在PWM控制线路控制下,变成幅值为300V的矩形波,再经高频变压降压及整流滤波即可输出+12v、+5v的直流稳定电压。目前常见的微机电源功率从150W~300W不等,最常用的便是250W的。在电源内部有一个110V/220V的选择开关,因为我国市电采用220V的标准,所以国内制造或组装的微机电源绝大部分将110V/220V开关剪下焊接在220V的一端。

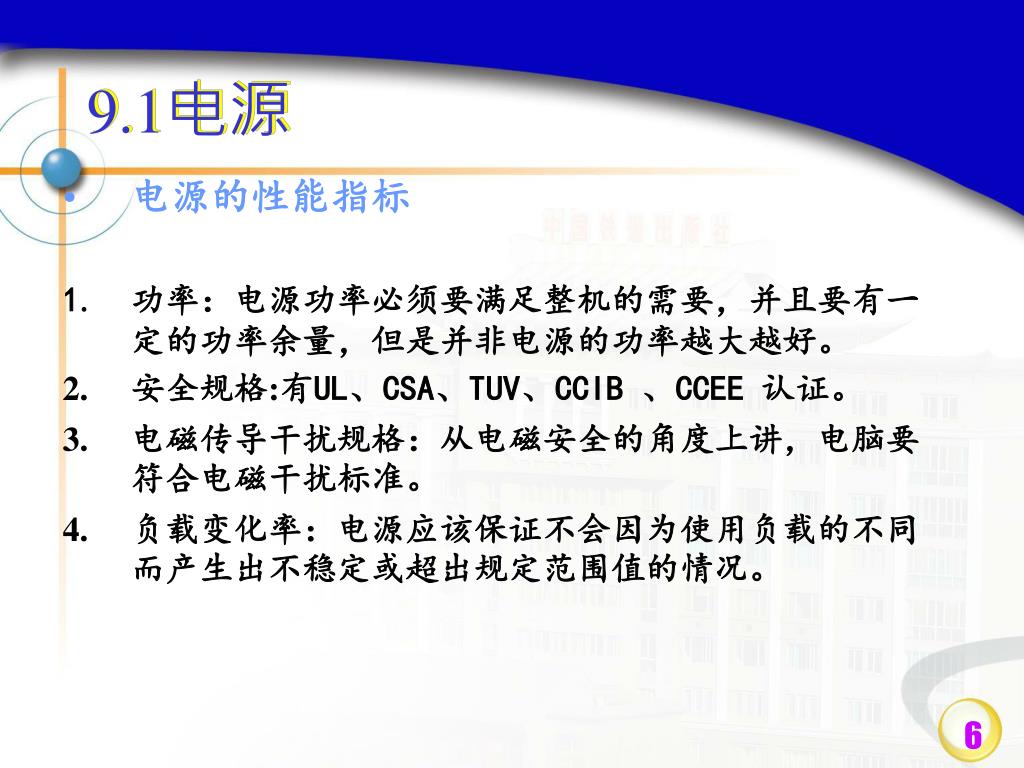

9.1电源 • 电源的性能指标 • 功率:电源功率必须要满足整机的需要,并且要有一定的功率余量,但是并非电源的功率越大越好。 • 安全规格:有UL、CSA、TUV、CCIB 、CCEE认证。 • 电磁传导干扰规格:从电磁安全的角度上讲,电脑要符合电磁干扰标准。 • 负载变化率:电源应该保证不会因为使用负载的不同而产生出不稳定或超出规定范围值的情况。

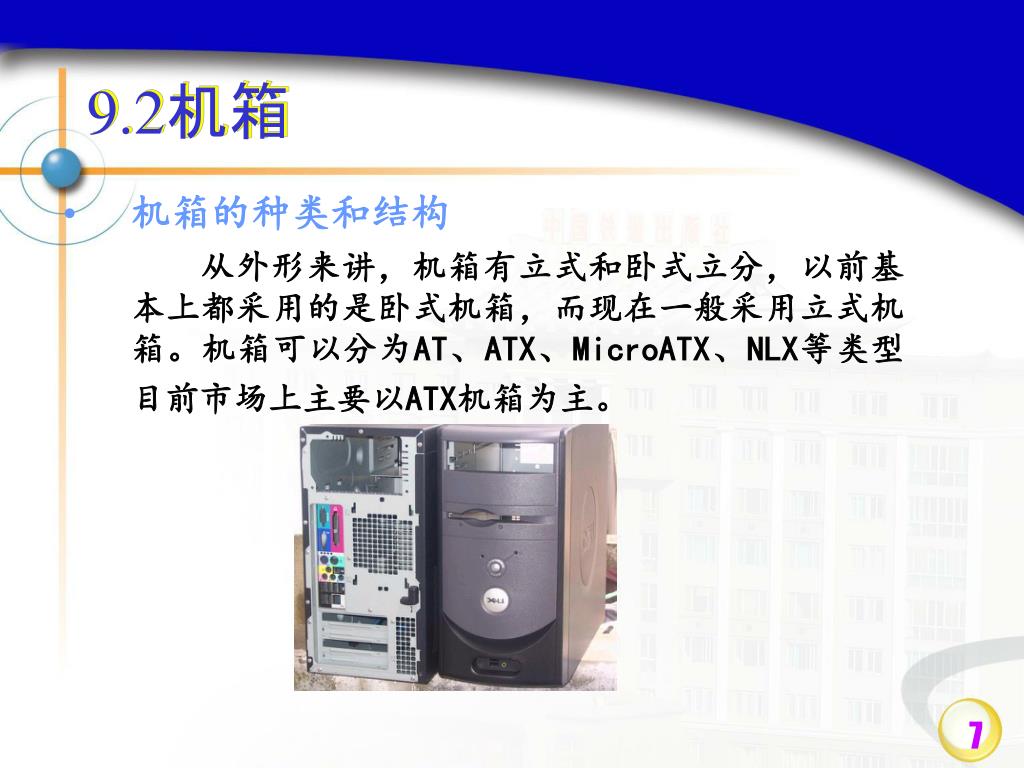

9.2机箱 • 机箱的种类和结构 从外形来讲,机箱有立式和卧式立分,以前基本上都采用的是卧式机箱,而现在一般采用立式机箱。机箱可以分为AT、ATX、MicroATX、NLX等类型目前市场上主要以ATX机箱为主。

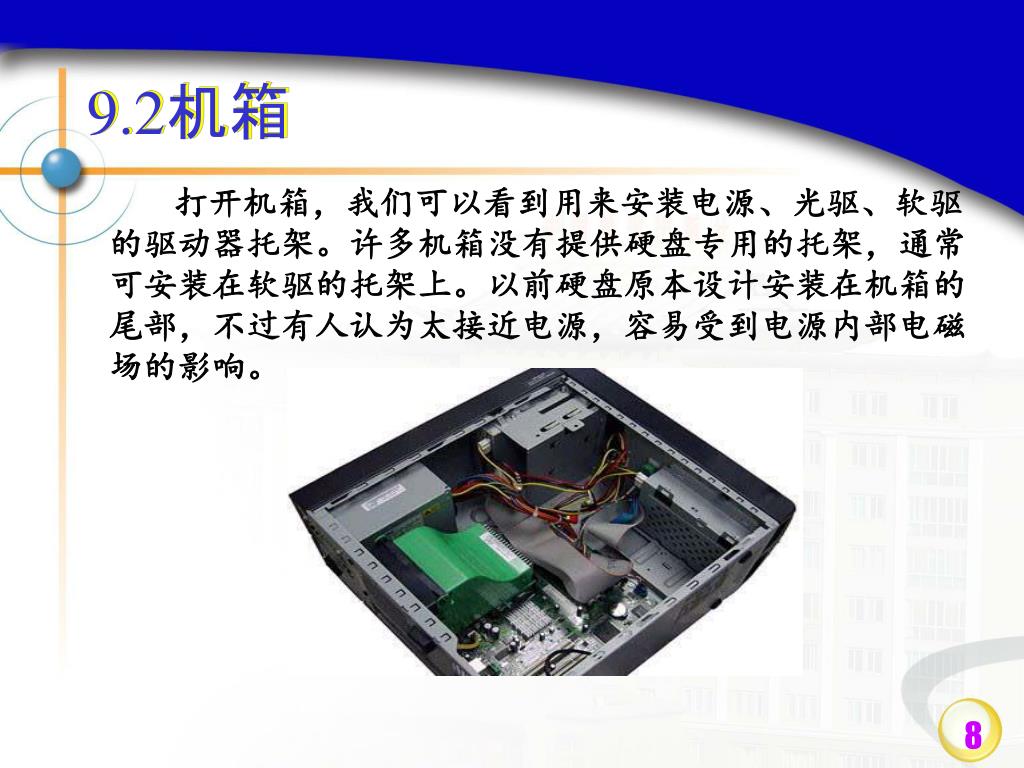

9.2机箱 打开机箱,我们可以看到用来安装电源、光驱、软驱的驱动器托架。许多机箱没有提供硬盘专用的托架,通常可安装在软驱的托架上。以前硬盘原本设计安装在机箱的尾部,不过有人认为太接近电源,容易受到电源内部电磁场的影响。

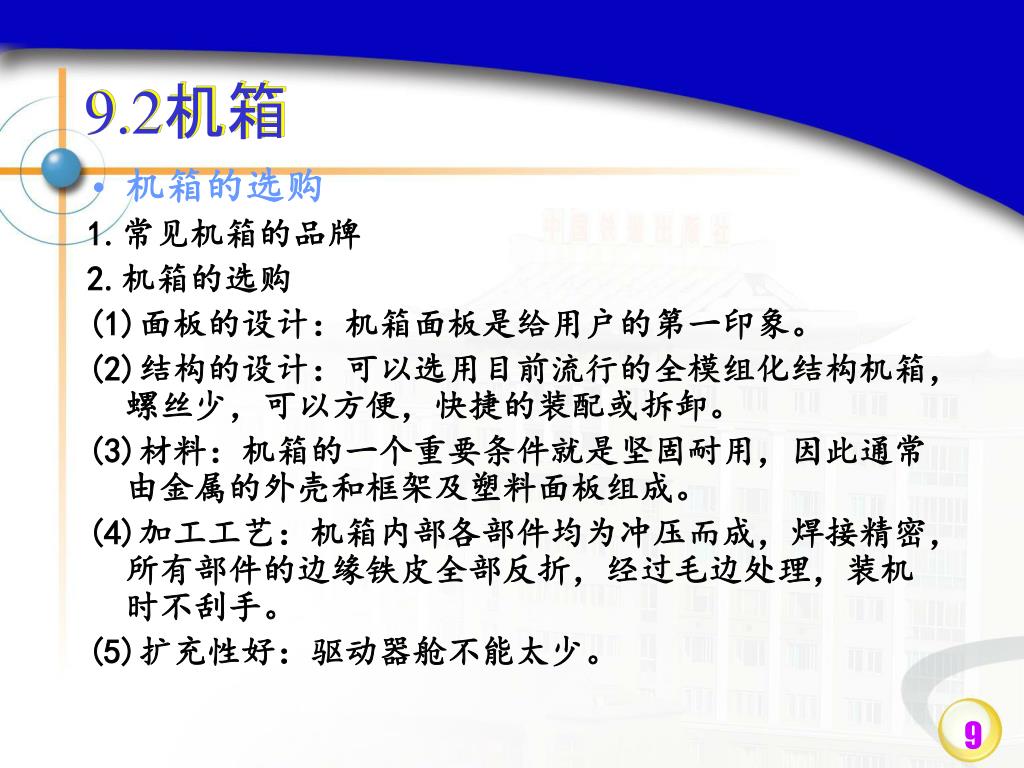

9.2机箱 • 机箱的选购 1.常见机箱的品牌 2.机箱的选购 (1)面板的设计:机箱面板是给用户的第一印象。 (2)结构的设计:可以选用目前流行的全模组化结构机箱,螺丝少,可以方便,快捷的装配或拆卸。 (3)材料:机箱的一个重要条件就是坚固耐用,因此通常由金属的外壳和框架及塑料面板组成。 (4)加工工艺:机箱内部各部件均为冲压而成,焊接精密,所有部件的边缘铁皮全部反折,经过毛边处理,装机时不刮手。 (5)扩充性好:驱动器舱不能太少。

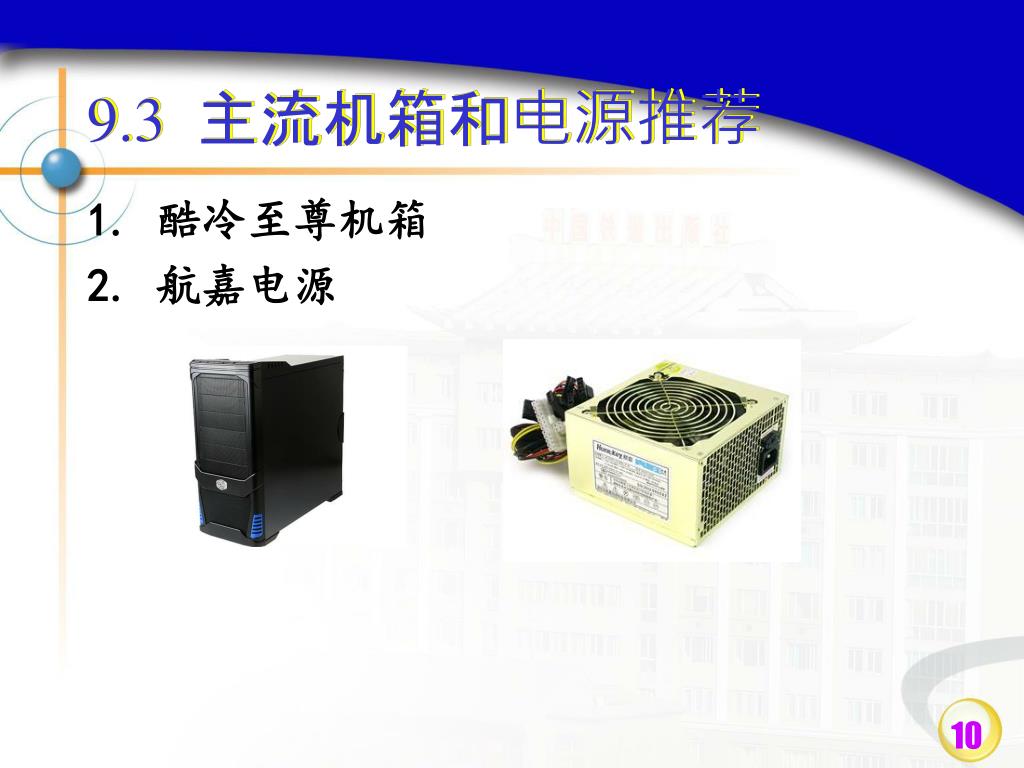

9.3 主流机箱和电源推荐 1. 酷冷至尊机箱 2. 航嘉电源

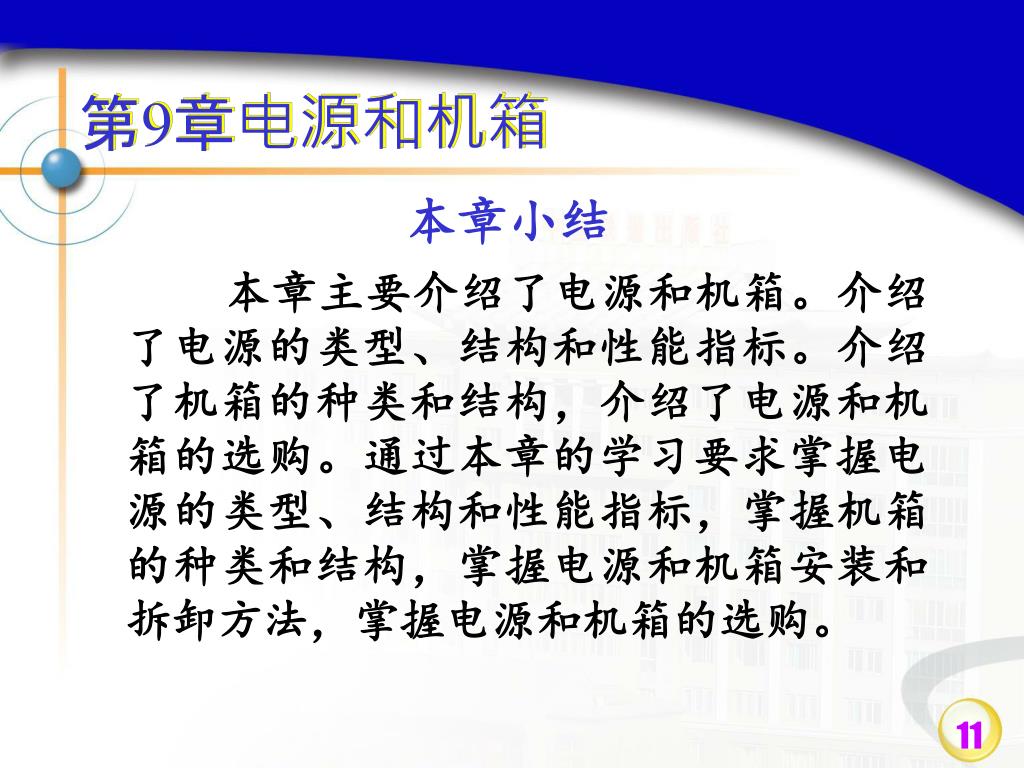

第9章电源和机箱 本章小结 本章主要介绍了电源和机箱。介绍了电源的类型、结构和性能指标。介绍了机箱的种类和结构,介绍了电源和机箱的选购。通过本章的学习要求掌握电源的类型、结构和性能指标,掌握机箱的种类和结构,掌握电源和机箱安装和拆卸方法,掌握电源和机箱的选购。
