МОДУЛЬНОЕ СЕТЕВОЕ ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ (МСТО)

1. Поволжский Государственный Университет Информатики и ТелекоммуникацийПГУТИ ООО “Самарское Конструкторское Бюро - Связь” ОАО “Юрьев-Польский завод ”ПРОМСВЯЗЬ” МОДУЛЬНОЕ СЕТЕВОЕ ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ (МСТО) www.skbsv.ru

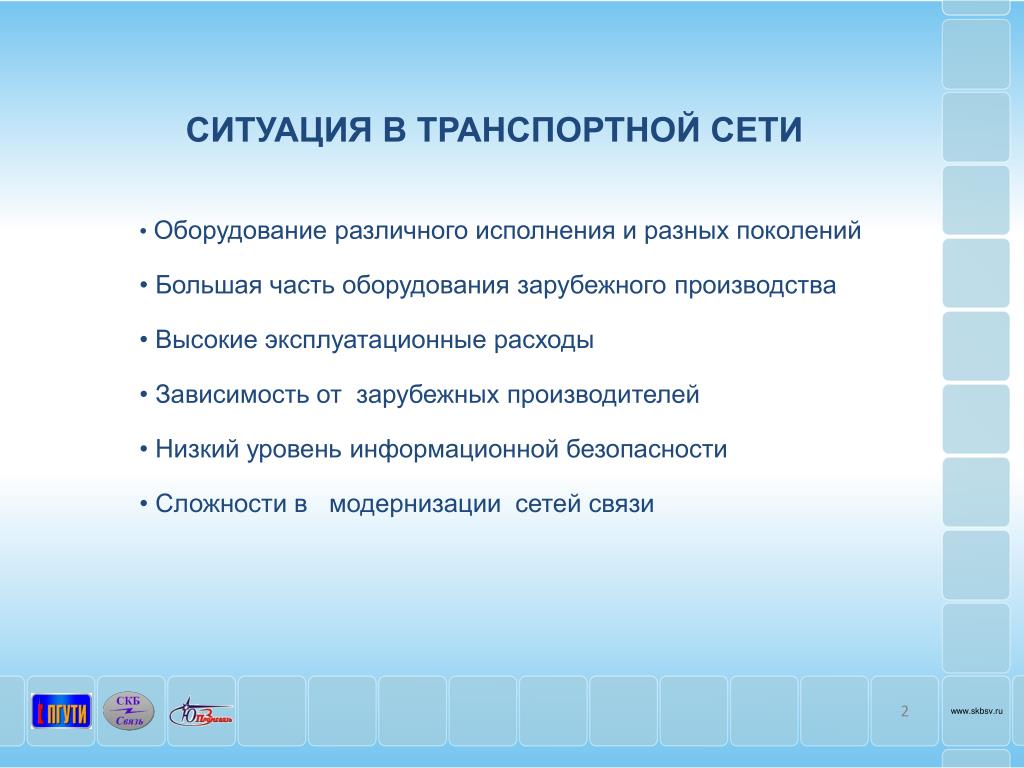

2. СИТУАЦИЯ В ТРАНСПОРТНОЙ СЕТИ • Оборудование различного исполнения и разных поколений • Большая часть оборудования зарубежного производства • Высокие эксплуатационные расходы • Зависимость от зарубежных производителей • Низкий уровень информационной безопасности • Сложности в модернизации сетей связи www.skbsv.ru

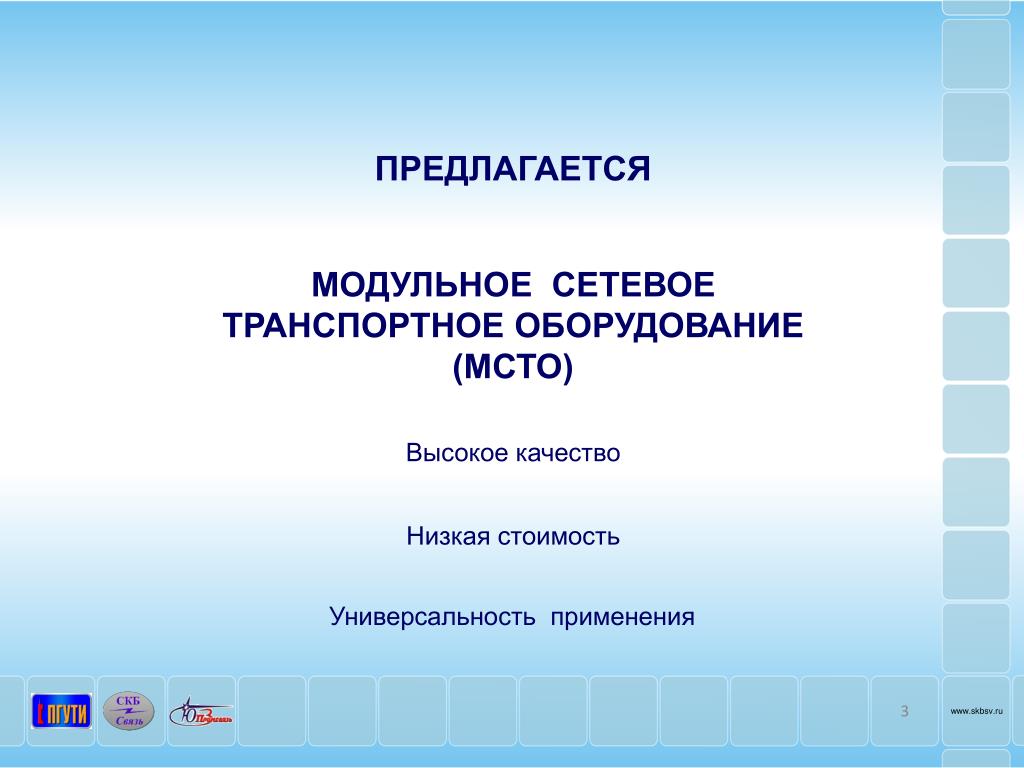

3. ПРЕДЛАГАЕТСЯ МОДУЛЬНОЕ СЕТЕВОЕ ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ (МСТО) Высокое качество Низкая стоимость Универсальность применения www.skbsv.ru

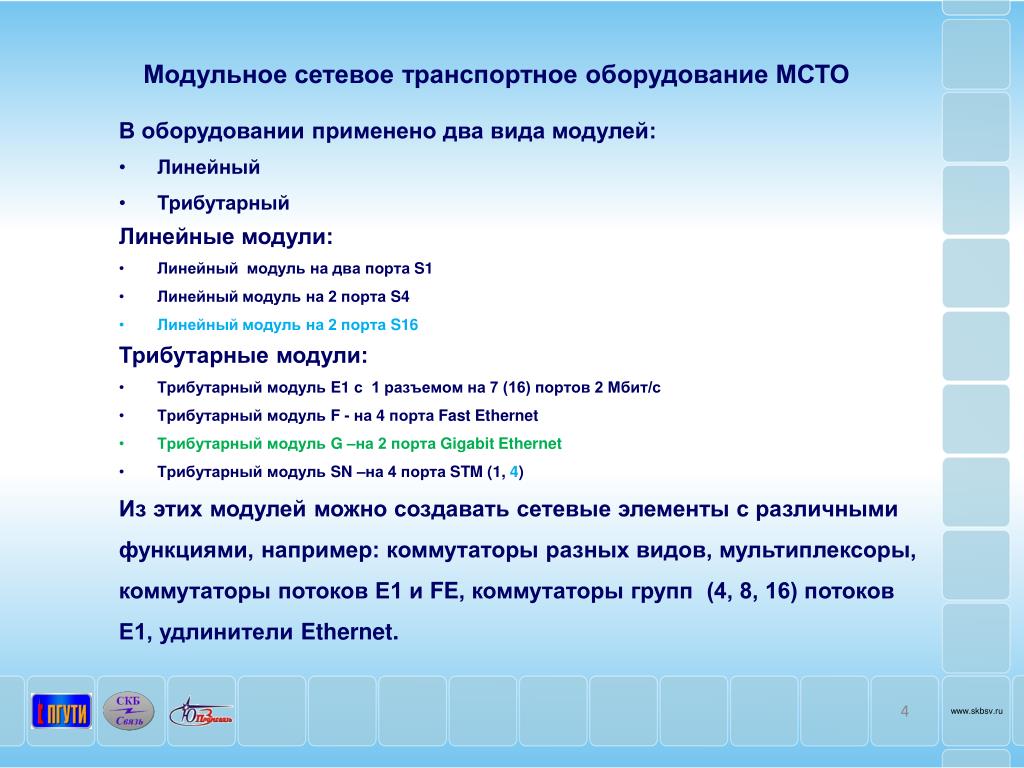

4. Модульное сетевое транспортное оборудование МСТО В оборудовании применено два вида модулей: • Линейный • Трибутарный Линейные модули: • Линейный модуль на два порта S1 • Линейный модуль на 2 порта S4 • Линейный модуль на 2 порта S16 Трибутарные модули: • Трибутарный модуль E1 с 1 разъемом на 7 (16) портов 2 Мбит/с • Трибутарный модуль F - на 4 порта Fast Ethernet • Трибутарный модуль G –на 2 порта Gigabit Ethernet • Трибутарный модуль SN –на 4 порта STM (1, 4) Из этих модулей можно создавать сетевые элементы с различными функциями, например: коммутаторы разных видов, мультиплексоры, коммутаторы потоков Е1 и FE, коммутаторы групп (4, 8, 16) потоков Е1, удлинители Ethernet. www.skbsv.ru

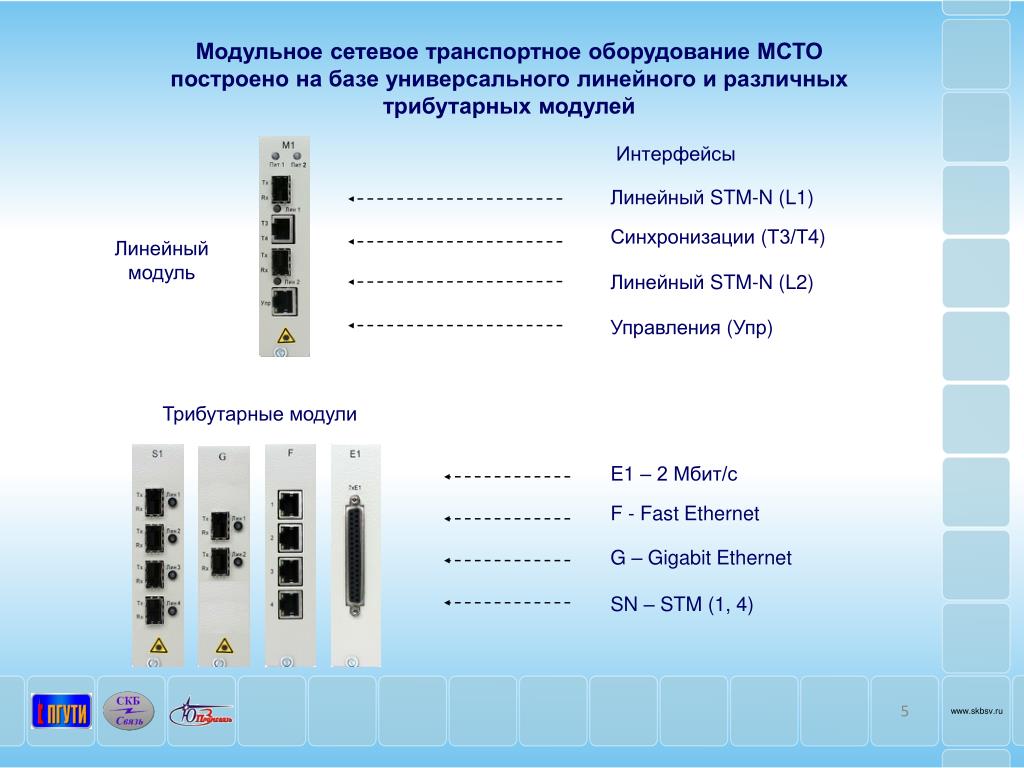

5. Интерфейсы Линейный STM-N (L1) Синхронизации (Т3/Т4) Линейный модуль Линейный STM-N (L2) Управления (Упр) Трибутарные модули E1 – 2 Мбит/с F - Fast Ethernet G – Gigabit Ethernet SN – STM (1, 4) Модульное сетевое транспортное оборудование МСТО построено на базе универсального линейного и различных трибутарных модулей www.skbsv.ru

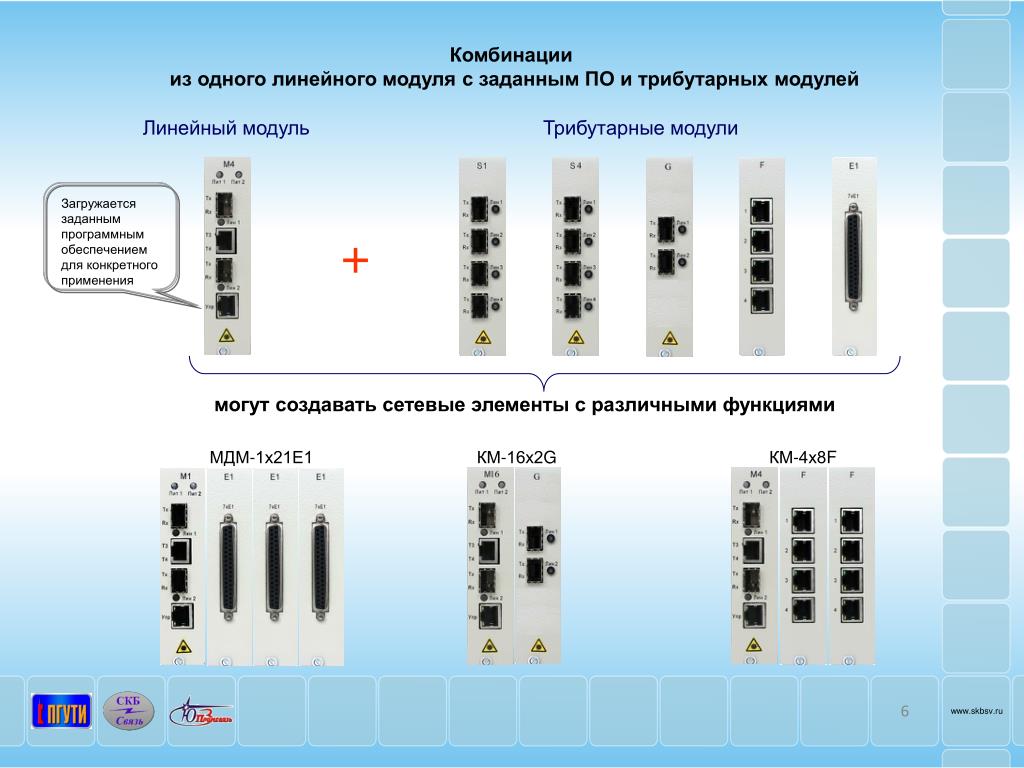

6. Линейный модуль Трибутарные модули Загружается заданным программным обеспечением для конкретного применения + могут создавать сетевые элементы с различными функциями МДМ-1х21Е1 КМ-16х2G КМ-4х8F Комбинации из одного линейного модуля с заданным ПО и трибутарных модулей www.skbsv.ru

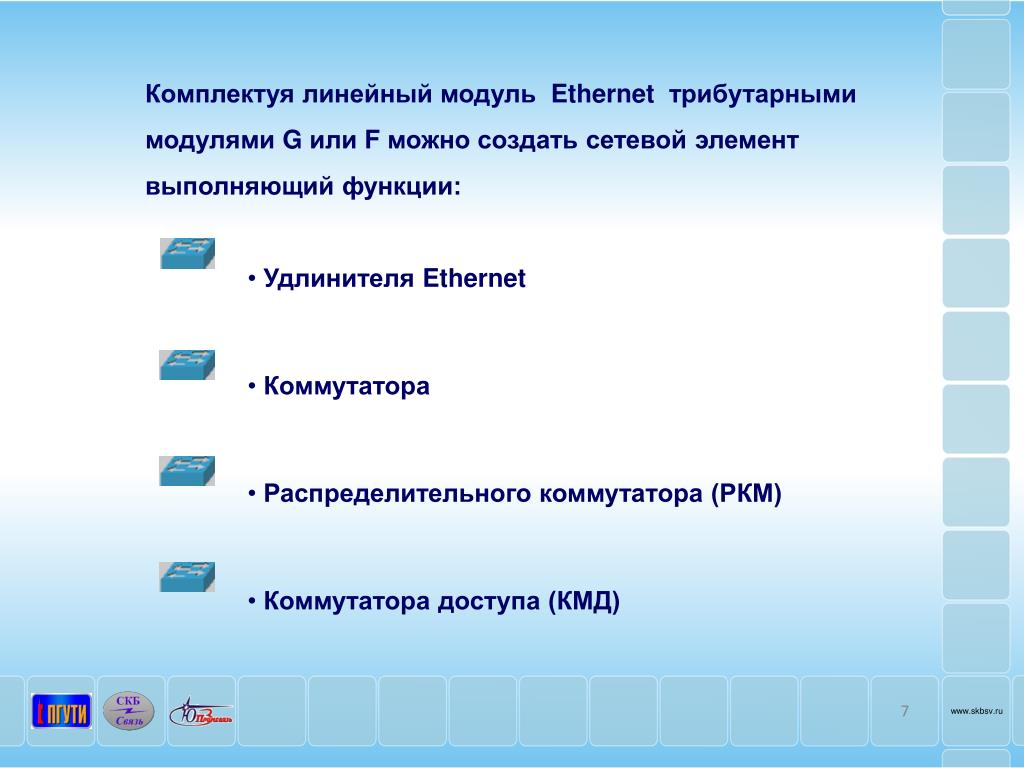

7. Комплектуя линейный модуль Ethernetтрибутарными • модулями G или F можно создать сетевой элемент • выполняющий функции: • Удлинителя Ethernet • Коммутатора • Распределительного коммутатора (РКМ) • Коммутатора доступа (КМД) www.skbsv.ru

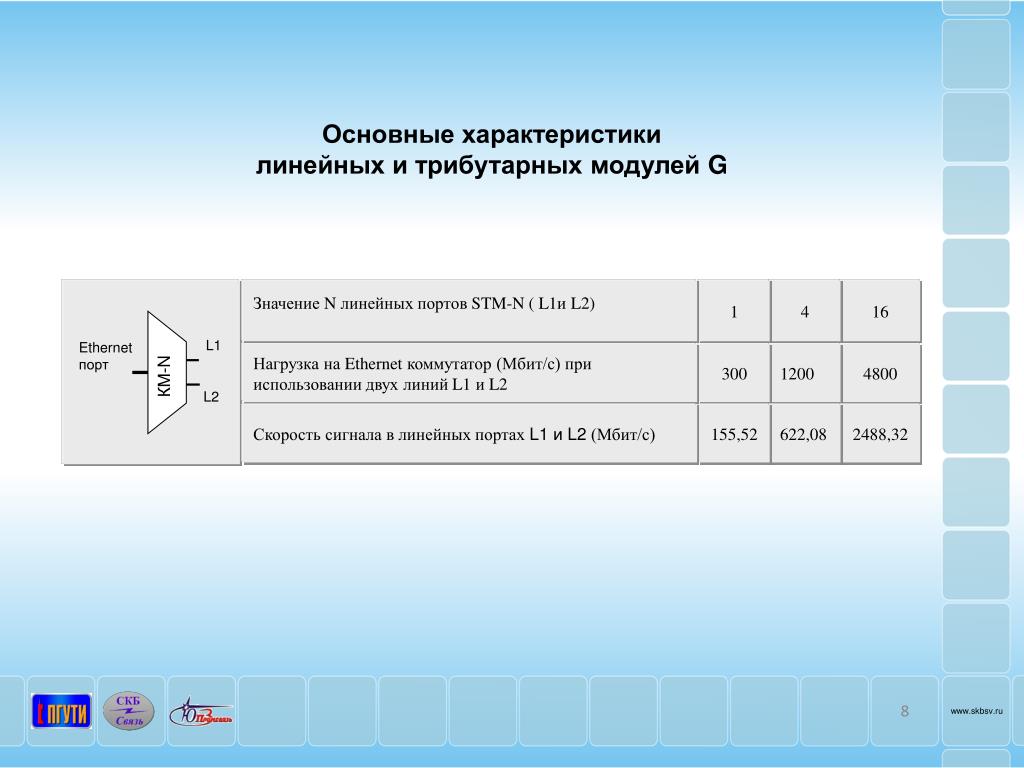

8. Значение N линейных портов STM-N( L1и L2) 1 4 16 L1 Ethernet порт КМ-N Нагрузка на Ethernet коммутатор (Мбит/с) при использовании двух линий L1 и L2 300 1200 4800 L2 Скорость сигнала в линейных портах L1 и L2(Мбит/с) 155,52 622,08 2488,32 Основные характеристики линейных и трибутарных модулей G www.skbsv.ru

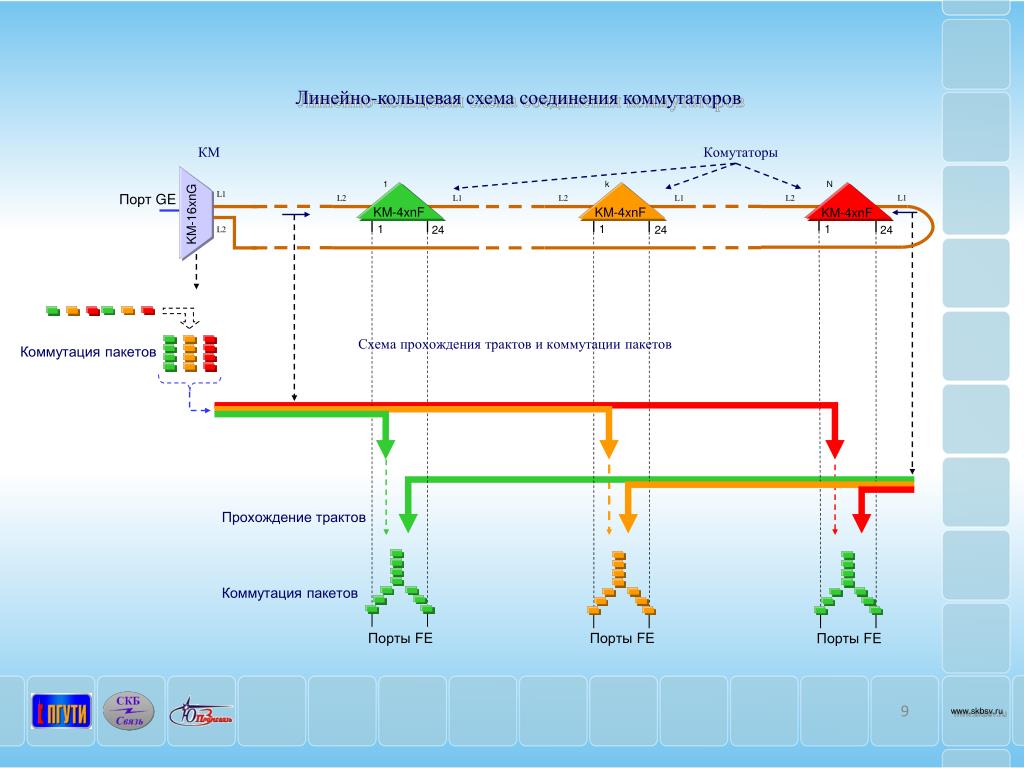

9. КМ Комутаторы 1 k N L1 Порт GE L1 L2 L1 L2 L1 L2 KM-4xnF KM-4xnF KM-4xnF KM-16xnG 1 1 1 24 24 24 L2 Схема прохождения трактов и коммутации пакетов Коммутация пакетов Прохождение трактов Коммутация пакетов Порты FE Порты FE Порты FE Линейно-кольцевая схема соединения коммутаторов www.skbsv.ru

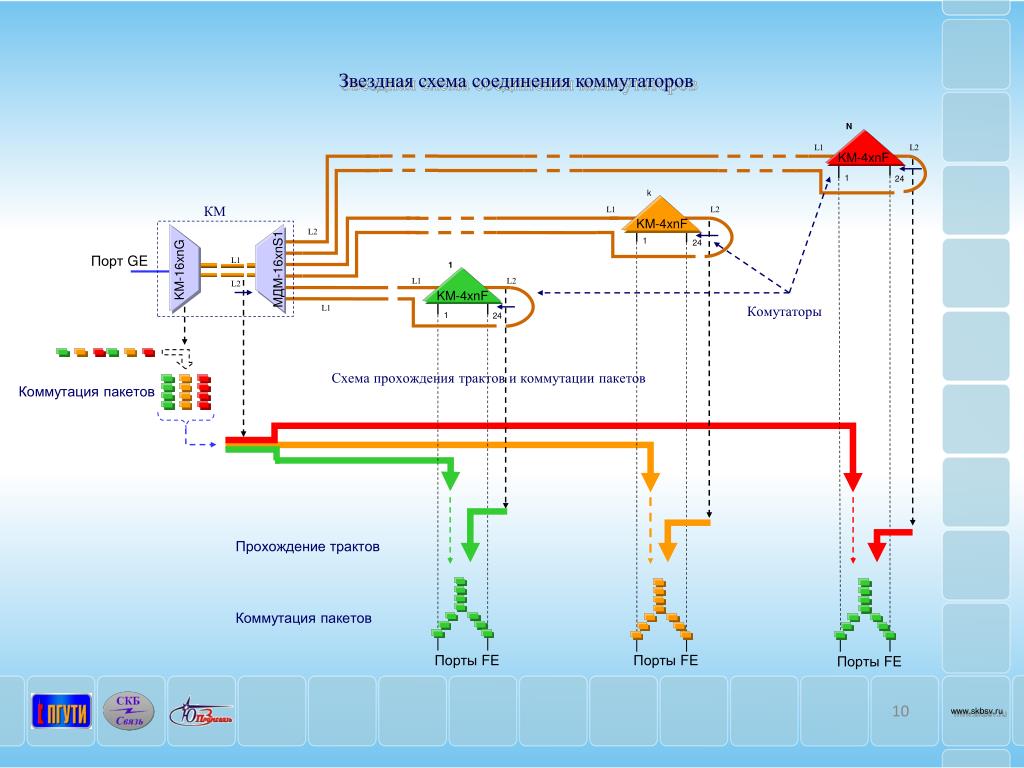

10. N KM-16xnG МДМ-16xnS1 L1 L2 KM-4xnF 1 24 k КМ L1 L2 KM-4xnF L2 1 24 Порт GE L1 1 L1 L2 L2 KM-4xnF L1 Комутаторы 1 24 Схема прохождения трактов и коммутации пакетов Коммутация пакетов Прохождение трактов Коммутация пакетов Порты FE Порты FE Порты FE Звездная схема соединения коммутаторов www.skbsv.ru

11. KM-4xnF Коммутаторы KM-4xnG KM-4xnF Коммутаторы KM-4xnG F F Подключение терминала управления возможно к любому линейному модулю Из отдельных модулей можно создавать любые сетевые элементы и любые сети G www.skbsv.ru

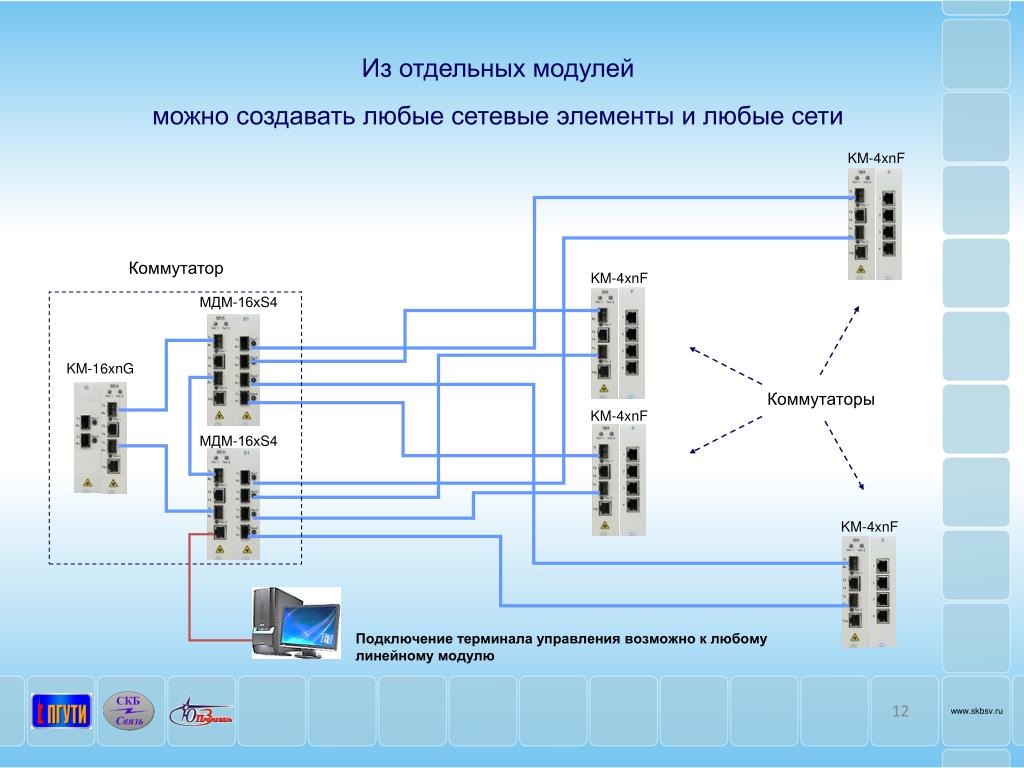

12. KM-4xnF KM-4xnF KM-4xnF Из отдельных модулей можно создавать любые сетевые элементы и любые сети Коммутатор KM-4xnF МДМ-16хS4 KM-16xnG Коммутаторы МДМ-16хS4 Подключение терминала управления возможно к любому линейному модулю www.skbsv.ru

13. Из отдельных модулей можно создавать любые сетевые элементы и любые сети www.skbsv.ru

14. Из отдельных модулей можно создавать любые сетевые элементы и любые сети www.skbsv.ru

15. Из отдельных модулей можно создавать любые сетевые элементы и любые сети www.skbsv.ru

16. Из отдельных модулей можно создавать любые сетевые элементы и любые сети www.skbsv.ru

17. Из отдельных модулей можно создавать любые сетевые элементы и любые сети www.skbsv.ru

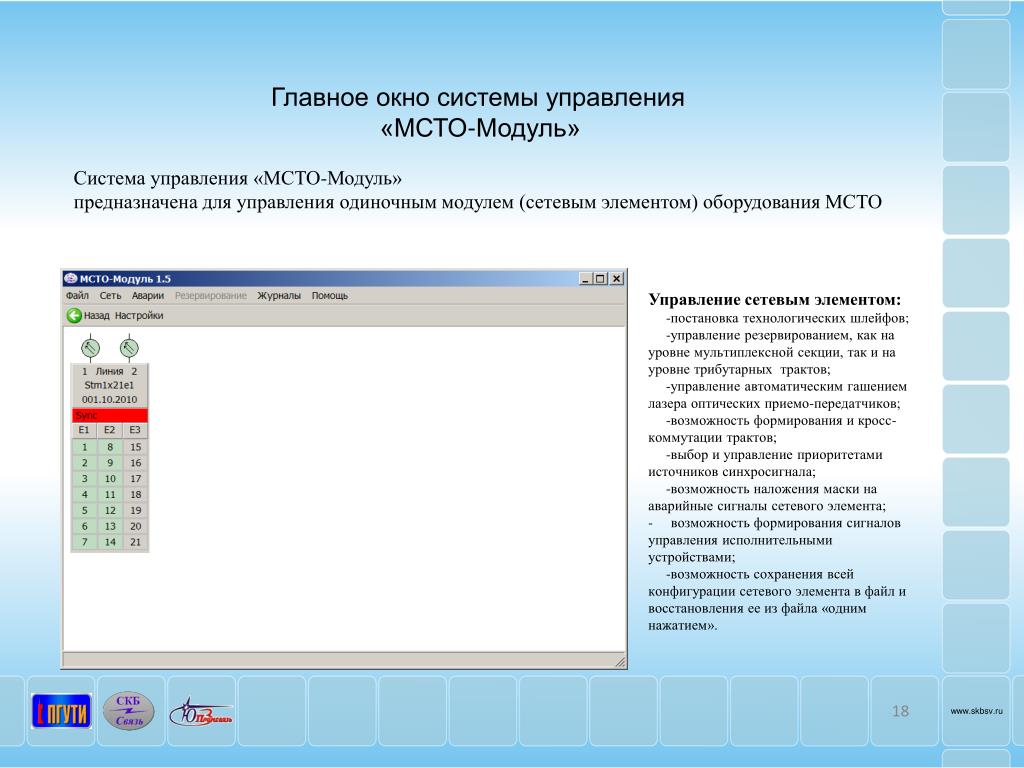

18. Главное окно системы управления «МСТО-Модуль» Система управления «МСТО-Модуль» предназначена для управления одиночным модулем (сетевым элементом) оборудования МСТО Управление сетевым элементом: -постановка технологических шлейфов; -управление резервированием, как на уровне мультиплексной секции, так и на уровне трибутарных трактов; -управление автоматическим гашением лазера оптических приемо-передатчиков; -возможность формирования и кросс-коммутации трактов; -выбор и управление приоритетами источников синхросигнала; -возможность наложения маски на аварийные сигналы сетевого элемента; - возможность формирования сигналов управления исполнительными устройствами; -возможность сохранения всей конфигурации сетевого элемента в файл и восстановления ее из файла «одним нажатием». www.skbsv.ru

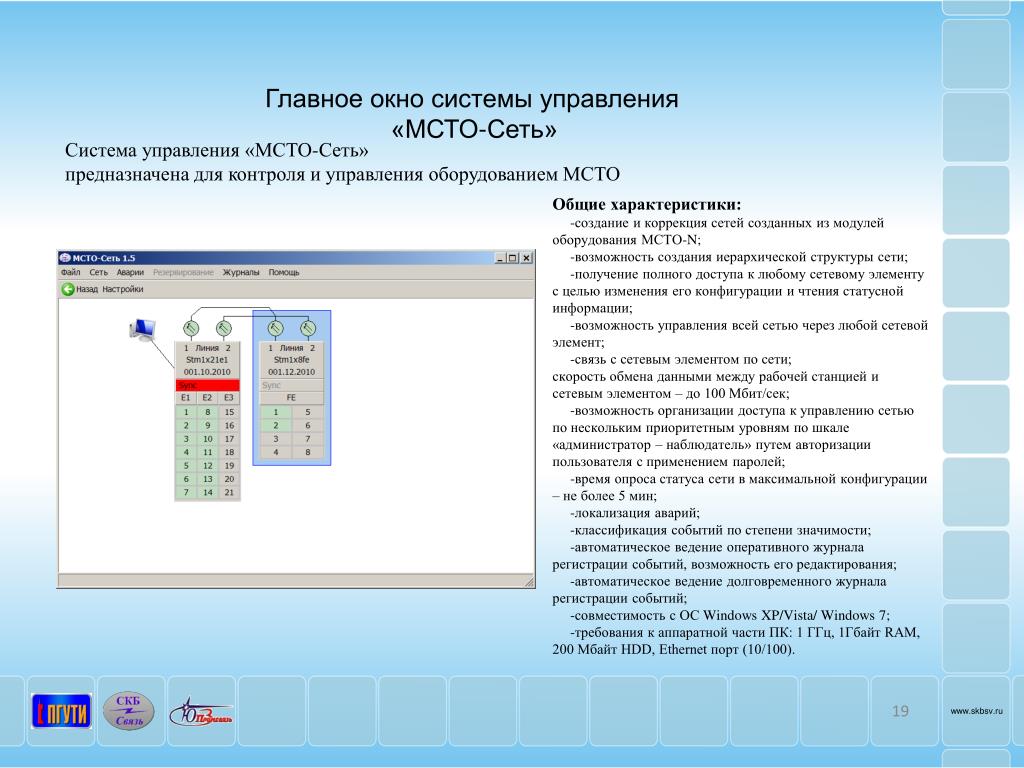

19. Главное окно системы управления «МСТО-Сеть» Система управления «МСТО-Сеть» предназначена для контроля и управления оборудованием МСТО Общие характеристики: -создание и коррекция сетей созданных из модулей оборудования МСТО-N; -возможность создания иерархической структуры сети; -получение полного доступа к любому сетевому элементу с целью изменения его конфигурации и чтения статусной информации; -возможность управления всей сетью через любой сетевой элемент; -связь с сетевым элементом по сети; скорость обмена данными между рабочей станцией и сетевым элементом – до 100 Мбит/сек; -возможность организации доступа к управлению сетью по нескольким приоритетным уровням по шкале «администратор – наблюдатель» путем авторизации пользователя с применением паролей; -время опроса статуса сети в максимальной конфигурации – не более 5 мин; -локализация аварий; -классификация событий по степени значимости; -автоматическое ведение оперативного журнала регистрации событий, возможность его редактирования; -автоматическое ведение долговременного журнала регистрации событий; -совместимость с ОС Windows XP/Vista/ Windows 7; -требования к аппаратной части ПК: 1 ГГц, 1Гбайт RAM, 200 Мбайт HDD, Ethernet порт (10/100). www.skbsv.ru

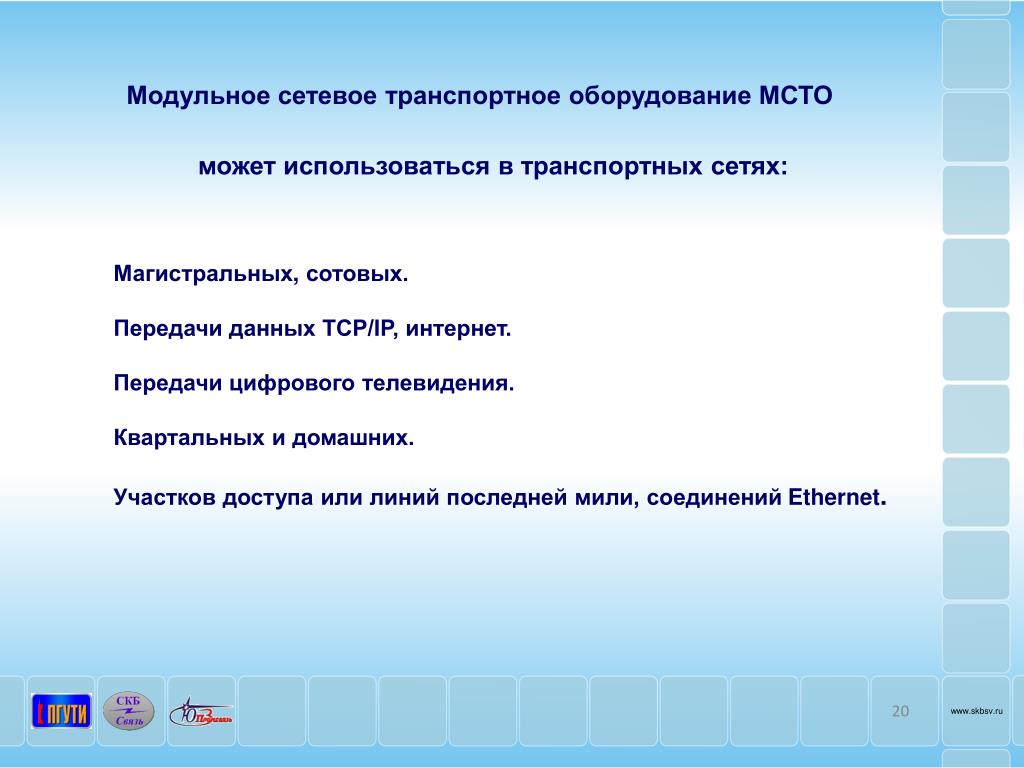

20. Модульное сетевое транспортное оборудование МСТО может использоваться в транспортных сетях: Магистральных, сотовых. Передачи данных TCP/IP, интернет. Передачи цифрового телевидения. Квартальных и домашних. Участков доступа или линий последней мили, соединений Ethernet. www.skbsv.ru

21. Благодарим за внимание www.skbsv.ru
