1. 회사 개요

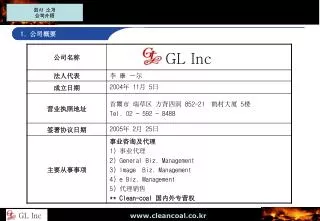

1. 1. 회사 개요 1. 公司概要 GL Inc 회사 소개 公司介绍

2. 제품 소개-특성 产品介绍- 特性 Clean-Coal 开发背景 全世界为了防止地球温暖化及减低破坏地球环境的大气污染物质, 进行批准发效《京都议定书》等措施，开始了对二氧化碳排放权的金钱交易,。对内增收附加碳税的强制性措施来力求改善大气环境。我国也趋于每年强化环境基准值，各个企业逐渐处于费用递增的趋势。本公司为了改善化石燃料使用当中的各种大气污染及能量消耗，开发研制出了促进燃烧用制品CLEAN-COAL ，并以进入普及和正式销售阶段。 事业内容 作为研究、开发、生产、销售--发电站、冶金厂、工厂 等以煤炭和重油为主要燃料的燃烧锅炉添加剂的事业，同时实践提高热效率、节能、减低公害等美化环境的绿化事业。

3. 제품 소개-사용효과 产品介绍-使用效果及其原理 1. 节省燃料（能量） • 完 全 燃 烧 ：减低Fly-ash, Bottom-ash所含的未燃碳量，并减少Ash发生量 • 提高燃烧效率来达到节约能原的效果 • 提高热传输率达到节约能源的效果（清除Clean-coal及防止渣块粘贴） • 减少调整送风量达到减低气体排放量 • 清除掉粘贴在A/H, 切断机等的渣块，提高效率 • 用低品质煤炭替代的效果 效 果 原 理 Clean-coal混合到煤炭中使用时，加热到180℃以上时产生大量地氧份，它直接渗入到煤炭深沉内部，形成直接供氧原，比外部供给的氧气更有效地促进燃烧。 CLEAN-COAL与燃料混合使用时，在高温下，所产生的活氧引起促进燃烧现象，来提高燃烧率。查看未燃份量就能轻易确认得到。 Fly-ash : 飞散灰-- 被炉内通风设备迁移出来的不燃性灰。 Bottom-ash : 煤 灰-- 燃烧煤炭所发生的碳灰。

4. 2. 减低煤烟 减低大气污染物质（中国辽宁省抚顺市试验资料） 2004年4月 效 果 减低Sox (硫化物质) 减少煤烟 减低DUST (粉尘) 减低CO (一氧化碳) 减低Nox (氢氧化物) 混合在Clean-Coal里的钠(Na)和(SO2)结合形成(Na2SO4)。即，把气体状态的 SO2引变成固体状态后清除掉。 原 理 导向完全燃烧 ，将基准的一氧化碳(CO)的产生减至最低点，煤烟排放量也随之减少。此时所产生的粉尘和从炉内通风装置迁移出来的不然性灰Fly-ash 也自然地减少。 燃料中添加CLEAN-COAL就能提高煤炭的粉末度，增加燃烧面积，以至促进燃烧速度，燃料碳素的发生量也相对减少。

5. 3. 清除渣块 • 清除渣块及防止形成 • Slagging, fouling 的清除与其形成的防止 • 延长燃烧装备及附属设备的寿命 效 果 • 1200 ℃高温下变成固体，浸入到已经粘贴着的渣块之中，均匀促进 • CLEAN-COAL被燃烧时，一部分物质被分解成A，高温1100 ~ 1200℃以上时变成固体状态。 • 这时，它同灰粉一起活贴在炉壁上，与灰粉及其金属成分反应后却并不形成渣块，相反地起 着隔离的作用。 • A物质在锅炉内壁及蒸气管道等形成玻璃质状态的皮膜，防止渣块的生成 原 理

6. 减少DUST (50% ↓) 由于CLEAN-COAL产生的活氧，燃烧的进行更加活泼，明显减低DUST。即使，已经生成的DUST上的油份也被完全氧化，提高集尘器的效率，随之而来，集尘器的黑烟现象也同DUST的减小而逐渐降低。 清除渣块，节约能量 投入CLEAN-COAL两个星期后，炉内的渣块开始脱落，到了两个月左右，就能达到完全清除的效果。 既是O2量维持3%以下，也能引发完全燃烧，而减少送风量，以至提高燃烧效率来起到节约燃料的效果。 减小送风量， 提高燃烧效率 延长锅炉及附属机器的使用寿命的效果 使用CLEAN-COAL就能形成皮膜来防止因加热引起的空气预热器等被灌石堵塞或H2SO4类的酸性腐蚀等现象，以至延长机器的寿命。还能延长作为附属设施的燃烧器具、烟道、烟筒、燃烧室、耐火砖等的使用期限来减少费用的支出。 减低 CO ( 30~50 % ↓ ) CO的产生取决于火焰温度、氧气浓度、高温下燃烧气体滞留时间等，但是CLEAN-COAL的分解却使氧气的产生量增加，引起促进燃烧的现象。在低空气比率、燃烧及炉内温度之间，同时减少CO和NOX量。(调整管角和O2量，NOX减低5-10%) 减少煤烟 (维持1度以下) 将一定量的燃烧促进剂(CLEAN-COAL)投入到燃烧室中，CLEAN-COAL在分解过程中产生的高热和发生气氧导致未燃碳合物等的完全燃烧，以至明显降低煤烟量。

7. 제품 소개-석탄용 크린콜 – 물리적성질 产品介绍-煤炭-的物理性质 水溶性 • 非引火性物质，收取时安全 比 重 • 比水重( 比重1.152 ± 0.005) • 碱 性( PH 13.20 ± 0. 5 ) 状 态 无色 常温下是液体 冰点及氧化力 • 原液状态下-5℃ 不会冻，而且是无色 • 对铁等的氧化防止性能强 不同状态特性 • 常温时为液体，容易渗入煤炭。 • 1100 ℃以上时，变成粉末状态，燃烧后与其他物质隔离，防止石化。 燃烧时的特性 • 低温180℃ 以上时，产生大量的氧气 • 减低公害物质 安全性 • 非挥发性(常温)

8. 제품 소개-석탄용 크린콜 – 관계요소 产品介绍-煤炭-煤炭锅炉和添加剂的相关因素 燃石 1.防止A/H腐蚀及废除 2.减低税收及Shoot Blow 3.抑制Draft的上升 投入添加剂 S / H S / H 低碳厂 SILO 集尘量减少 爐 ECO MILL (粉碎机) A/H EP 脱黄 锅 炉 外 部 锅 炉 内 部 锅炉的全面效果 1.防止FOULING SLAGGING 2.反之锅炉效率低下 3. 热传输率上升 4.Shoot Blow及煤炭使用量减低 5.使用低品质煤炭的可能性 1.防止 Slagging 2.促进燃烧作用 3.减少NOX 4.减少SOX 5.低O2运转 1.防止FOULING 2.防止高温、低温 腐蚀 1. 防止燃石腐蚀 2. 防止煤烟

9. 제품 소개-석탄용 크린콜 – 관계요소 产品介绍-煤炭-适用方法 2. Clean-coal 投入比率 1. Clean-coal投入方法 用自动喷射装置在迁煤带上直接喷射， 和煤炭按照一定碧绿均匀混合投入， 混合罐内用Air 或搅拌几定期混合。 煤炭 煤炭 Clean-coal : 煤炭= 1吨: 1000吨

10. 제품 소개-석탄용 크린콜 – 관계요소 产品介绍-煤炭-Clean-coal 投入工程图 CLEAN COAL WATER MIXING TANK PUMP INJECTION COAL CONVEYOR BELT • WATER : PH6~7.5 • PH : 显示水的酸碱性，pH值7为中性, 7以下为酸性, 7以上为碱性。 MILL BOILER

11. 제품 소개-석탄용 크린콜 – 주입시 변화과정 产品介绍-煤炭-投入Clean-coal时的变化过程 第一阶段: 火焰亮起 第二阶段: 逐渐清除夹在炉内管圈等里面的鳞片。 第三阶段: 集尘物ASH的颜色变灰，未燃份量减少，但ASH的集尘量却增加。 第三阶段: ASH的集尘量逐渐减少。 第三阶段: 黑烟落尘明显减少，CO下降NOX有些上升。 第六阶段: 可以调节送风量，NOX减低一些(20%) ，煤烟明显下降，一切进入安定状态。

12. 제품 소개-석탄용 크린콜 – 시험진행사진 产品介绍-煤炭-进行测试照片 清除下来的渣块样品 混合测试用煤炭 地方取暖锅炉 测试区域取暖，燃烧后的状态

13. 제품 소개-석탄용 크린콜 – 시험결과사진 产品介绍-煤炭-测试结果照片 投入Clean-coal后，第九天 辽宁发电厂 全景 投入Clean-coal第九天的渣块脱落现象 投入Clean-coal第十天的渣块脱落现象

14. 사업개요-개발배경 事业 概要- 开发背景 • Clean-Coal 开发背景 • 全世界为了防止地球温暖化及减低破坏地球环境的大气污染物质, 进行批准发效《京都议定书》等措施，开始了对二氧化碳排放权的金钱交易,。对内增收附加碳税的强制性措施来力求改善大气环境。我国也趋于每年强化环境基准值，各个企业逐渐处于费用递增的趋势。本公司为了改善化石燃料使用当中的各种大气污染及能量消耗，开发研制出了促进燃烧用制品CLEAN-COAL ，并以进入普及和正式销售阶段。 • 事业内容 • 作为研究、开发、生产、销售--发电站、冶金厂、工厂 等以煤炭和重油为主要燃料的燃烧锅炉添加剂的事业，同时实践提高热效率、节能、减低公害等美化环境的绿化事业。 • 适用对象 • 煤炭(用于提高热效率，减低煤烟，清楚扎渣块，脱黄) • 重油(用于提高热效率，减低煤烟)

15. Thanks! 大韓民國 首爾市瑞草区 方背四洞 852-21 鹤村大厦5楼 Tel : 82-2-592-8488 Fax : 82-2-599-6138 E-mail : namhan@glsystem.co.kr
