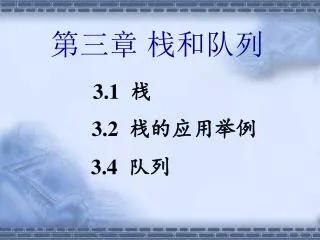

  1. 第三章 栈和队列 3.1 栈 3.2 栈的应用举例 3.4 队列

  2. 栈和队列是操作受限的线性表，他们的逻辑结构相同。通常称，栈和队列是限定插入和删除只能在表的“端点”进行的线性表。栈和队列是操作受限的线性表，他们的逻辑结构相同。通常称，栈和队列是限定插入和删除只能在表的“端点”进行的线性表。 线性表 栈 队列 Insert(L,i, x) Insert(S, n+1, x) Insert(Q, n+1, x) 1≤i≤n+1 Delete(L, i) Delete(S, n) Delete(Q, 1) 1≤i≤n 栈和队列是两种常用的数据结构

  3. 3.1 栈（stack） 3.1.1栈的类型定义 3.1.2栈的表示和实现

  4. 栈 ( Stack ) • 定义:是限定仅在表尾进行插入或删除操作的线性表。 • 允许插入和删除的一端 称为栈顶(top)，另一端 称为栈底(bottom) • 特点：后进先出 (LIFO) 进栈 出栈 top an . . . . a1 bottom

  5. 栈的类型定义 ADT Stack{ 数据对象： D＝{ ai | ai ∈ElemSet, i=1,2,...,n, n≥0 } 数据关系： R1＝{ <ai-1, ai >| ai-1, ai∈D, i=2,...,n } 约定an端为栈顶，a1 端为栈底。 基本操作： } ADT Stack

  6. InitStack(&S) DestroyStack(&S) StackLength(S) StackEmpty(s) GetTop(S, &e) ClearStack(&S) Push(&S, e) Pop(&S, &e) StackTravers(S, visit())

  7. 3.1.2 栈的表示和实现 类似于线性表的顺序映象实现，指向表尾的指针可以作为栈顶指针。 • 顺序栈 //----- 栈的顺序存储表示----- #define STACK_INIT_SIZE 100; #define STACKINCREMENT 10; typedef struct { SElemType*base; SElemType*top; int stacksize; }SqStack;

  8. 5 5 5 top top top 4 4 4 3 3 3 top top top top top top 2 2 2 top top 1 1 1 base base base 0 0 0 栈空 栈满 F 实现：一维数组s[M] E D C B B A A 出栈 进栈 空栈 设数组维数为M top=base,栈空，此时出栈，则下溢（underflow) top=M,栈满，此时入栈，则上溢（overflow) 栈底指针base,始终指向栈底位置；栈顶指针top,其初值指向栈底，始终在栈顶元素的下一个位置

  9. Status InitStack (SqStack &S) {// 构造一个空栈S S.base=(SElemType*)malloc(STACK_INIT_SIZE *sizeof(SElemType)); if (!S.base) exit (OVERFLOW); //存储分配失败 S.top = S.base; S.stacksize = STACK_INIT_SIZE; return OK; }

  10. Status Push (SqStack &S, SElemType e) { if (S.top - S.base >= S.stacksize) {//栈满，追加存储空间 S.base = (SElemType *) realloc ( S.base, (S.stacksize + STACKINCREMENT) * sizeof (SElemType)); if (!S.base) exit (OVERFLOW); //存储分配失败 S.top = S.base + S.stacksize; S.stacksize += STACKINCREMENT; } *S.top++ = e; return OK; }

  11. Status Pop (SqStack &S, SElemType &e) { // 若栈不空，则删除S的栈顶元素， // 用e返回其值，并返回OK； // 否则返回ERROR if(S.top==S.base)return ERROR; e = *--S.top; return OK; }

  12. top1 栈1底 栈2底 top2 两栈共享空间 两栈共享空间 0 1 2 …… S-1 a1a2 … ai bj … … b2b1 栈1的底固定在下标为0的一端； 栈2的底固定在下标为StackSize-1的一端。 top1和top2分别为栈1和栈2的栈顶指针； Stack_Size为整个数组空间的大小（图中用S表示）；

  13. top1 top1 top2 什么时候栈1为空？ 两栈共享空间 两栈共享空间 0 1 2 …… S-1 a1a2 … ai bj … … b2b1 top1= -1

  14. top1 top2 top2 什么时候栈1为空？ 什么时候栈2为空？ 两栈共享空间 两栈共享空间 0 1 2 …… S-1 a1a2 … ai bj … … b2b1 top1= -1 top2= Stack_Size

  15. top1 top2 什么时候栈1为空？ 什么时候栈2为空？ 什么时候栈满？ 两栈共享空间 两栈共享空间 0 1 2 …… S-1 a1a2 … … ai bj … … b2b1 top1= -1 top2= Stack_Size top2= top1+1

  16. first a1 a2 ai an ∧ 将哪一端作为栈顶？ 链栈需要加头结点吗？ 栈的链接存储结构及实现 链栈：栈的链接存储结构 如何改造链表实现栈的链接存储？ 将链头作为栈顶，方便操作。 链栈不需要附设头结点。

  17. first a1 a2 ai an ∧ top an top an-1 an a1 ∧ an-1 a1 ∧ 栈的链接存储结构及实现 链栈：栈的链接存储结构 栈顶 栈顶 栈底 两种示意图在内存中对应同一种状态 栈底

  18. top top 栈底 p x …... ^ q top 栈底 top …... ^ • 入栈操作 p->next=top ; top=p • 出栈操作 q=top ; top=top->next

  19. 3.2 栈的应用 3.2.1 数制转换 3.2.2 括号匹配的检验 3.2.3 行编辑程序问题 3.2.4 迷宫求解 3.2.5 表达式求值

  20. 十进制N和其他d进制数的转换原理: N=( N div d )*d + N mod d 其中：div为整除运算，mod为求余运算 3.2.1 数制转换

  21. 计算顺序 输出顺序 top top top top top 2 5 5 0 0 0 4 4 4 4 例如： (1348)10=(2504)8，其运算过程如下： N N div 8 N mod 8 1348 168 4 168 21 0 21 2 5 2 0 2

  22. void conversion( ) { initstack(S); scanf (“%d”,N); while(N){ push(S，N%8); N=N/8; } while(! Stackempty(s)){ pop(S,e); printf(“%d”,e); } }//conversion

  23. 3.3.2 括号匹配的检验 假设在表达式中 （［］（））或［（［ ］［ ］）］ 等为正确的格式， ［（ ］）或（［（ ））或 （（）］)均为不正确的格式。 则 检验括号是否匹配的方法可用 “期待的急迫程度”这个概念来描述。

  24. 分析可能出现的不匹配的情况: 到来的右括弧并非是所“期待”的； 例如：考虑下列括号序列： [ ( [ ] [ ] ) ] 1 2 3 4 5 6 7 8 • 直到结束，也没有到来所 “期待”的括弧。

  25. 算法的设计思想： 1）凡出现左括弧，则进栈； 2）凡出现右括弧，首先检查栈是否空 若栈空，则表明该“右括弧”多余， 否则和栈顶元素比较， 若相匹配，则“左括弧出栈” ， 否则表明不匹配。 3）表达式检验结束时， 若栈空，则表明表达式中匹配正确， 否则表明“左括弧”有余。

  26. 3.2.3 行编辑程序问题 不恰当! 如何实现？ “每接受一个字符即存入存储器” ? 合理的作法是： 设立一个输入缓冲区，用以接受用户输入的一行字符，然后逐行存入用户数据区，并假设“#”为退格符，“@”为退行符。

  27. 假设从终端接受了这样两行字符： whli##ilr#e（s#*s) outcha@putchar(*s=#++); 则实际有效的是下列两行： while (*s) putchar(*s++);

  28. while (ch != EOF) { //EOF为全文结束符 while (ch != EOF && ch != '\n') { switch (ch) { case '#' : Pop(S, c); break; case '@': ClearStack(S); break;// 重置S为空栈 default: Push(S, ch); break; } ch = getchar(); // 从终端接收下一个字符 } 将从栈底到栈顶的字符传送至调用过程的 数据区； ClearStack(S); // 重置S为空栈 if (ch != EOF) ch = getchar();

  29. 3.2.4 迷宫求解 通常用的是“穷举求解”的方法

  30. 求迷宫路径算法的基本思想是： 若当前位置“可通”，则纳入路径， 继续前进; • 若当前位置“不可通”，则后退，换方向继续探索; • 若四周“均无通路”，则将当前位置从路径中删除出去。

  31. 3.2.5 表达式求值 限于二元运算符的表达式定义: Exp = S1 OP S2 操作数 :变量、常量、表达式 运算符 :算术运算符、关系运算符、 逻辑运算符 界限符：括号、结束符

  32. C C C C C C C C OPTR栈 OPND栈 例：3 * ( 7 – 2 ) ＃ － 2 7 － 2 ( 5 * 7 5 3 * 3 15 ＃

  33. 例：3 * ( 7 – 2 ) OPTR栈 OPND栈 输入 操作 1 # 3 * ( 7 – 2 ) # PUSH( OPND, ‘3’ ) 2 # 3 * ( 7 – 2 ) # PUSH( OPTR, ‘*’ ) 3 # * 3 ( 7 – 2 ) # PUSH( OPTR, ‘(’ ) 4 # * ( 3 7 – 2 ) # PUSH( OPND, ‘7’ ) 5 # * ( 3 7 – 2 ) # PUSH( OPTR, ‘–’ ) 6 # * (– 3 7 2 ) # PHSH( OPND, ‘2’ ) 7 # * (– 3 7 2 ) # operate( ‘7’,’-’,’2’ ) 8 # * ( 3 5 ) # POP( OPTR ) 9 # * 3 5 # operate( ‘3’, ‘*’, ‘5’ ) 10 # 15 # return GetTop( OPND )

  34. OperandType EvaluateExpression() { // 设OPTR和OPND分别为运算符栈和运算数栈，OP为运算符集合。 InitStack (OPTR); Push (OPTR, '#'); initStack (OPND); c = getchar(); while (c!= '#' || GetTop(OPTR)!= '#') { if (!In(c, OP)) { Push((OPND, c); c = getchar(); } // 不是运算符则进栈 else } // while return GetTop(OPND); } // EvaluateExpression … …

  35. switch ( precede(GetTop(OPTR), c) { case '<': // 栈顶元素优先权低 Push(OPTR, c); c = getchar(); break; case '=': // 脱括号并接收下一字符 Pop(OPTR, x); c = getchar(); break; case '> ': // 退栈并将运算结果入栈 Pop(OPTR, theta); Pop(OPND, b); Pop(OPND, a); Push(OPND, Operate(a, theta, b)); break; } // switch

  36. 3.4 队列 3.4.1队列的类型定义 3.4.2链队列 3.4.3循环队列

  37. 出队 入队 a1 a2 a3…………………….an 队列Q=(a1,a2,……,an) front rear 3.4.1队列的类型定义 • 队列是限定只能在表的一端进行插入，在表的另一端进行删除的线性表。 • 队尾(rear)——允许插入的一端 • 队头(front)——允许删除的一端 • 队列特点：先进先出(FIFO)

  38. 队列的类型定义 ADT Queue { 数据对象： D＝{ai | ai∈ElemSet, i=1,2,...,n, n≥0} 数据关系： R1＝{ <a i-1,ai > | ai-1, ai ∈D, i=2,...,n} 约定其中a1端为队列头， an端为队列尾 基本操作： }ADT Queue

  39. 队列的基本操作： InitQueue(&Q) DestroyQueue(&Q) QueueEmpty(Q) QueueLength(Q) ClearQueue(&Q) GetHead(Q, &e) EnQueue(&Q, e) DeQueue(&Q, &e) QueueTravers(Q, visit())

  40. 3.4.2 链队列－队列的链式表示和实现 typedef struct QNode{// 结点类型 QElemType data ; struct QNode *next ; }QNode, *QueuePtr; typedef struct{ //链队列类型 QueuePtr front ; //队头指针 QueuePtr rear ; //队尾指针 } LinkQueue;

  41. … Q.front Q.rear a1 an ∧ Q.front Q.rear 空队列 ∧

  42. ^ ^ x出队 x y ^ rear front 空队 y出队 x入队 x ^ rear rear front front front rear y入队 x y ^ rear front Q.rear -> next=p Q.rear=p p= Q.front -> next Q.front -> next = p -> next

  43. Status InitQueue (LinkQueue &Q) { // 构造一个空队列Q Q.front = Q.rear = (QueuePtr)malloc(sizeof(QNode)); if (!Q.front) exit (OVERFLOW); //存储分配失败 Q.front->next = NULL; return OK; }

  44. Status EnQueue (LinkQueue &Q, QElemType e) { // 插入元素e为Q的新的队尾元素 p = (QueuePtr) malloc (sizeof (QNode)); if (!p) exit (OVERFLOW); //存储分配失败 p->data = e; p->next = NULL; Q.rear->next = p; Q.rear = p; return OK; }

  45. Status DeQueue (LinkQueue &Q, QElemType &e) { // 若队列不空，则删除Q的队头元素， //用 e 返回其值，并返回OK；否则返回ERROR if (Q.front == Q.rear) return ERROR; p = Q.front->next; e = p->data; Q.front->next = p->next; if (Q.rear == p) Q.rear = Q.front; free (p);return OK; }

  46. 3.4.3循环队列－队列的顺序表示和实现 #define MAXQSIZE 100 //最大队列长度 typedef struct { QElemType *base; // 动态分配存储空间 int front; // 头指针，若队列不空， //指向队列头元素 int rear; // 尾指针，若队列不空，指向 // 队列尾元素 的下一个位置 } SqQueue;

  47. rear J6 5 J5 4 rear 5 5 5 J4 3 4 4 4 rear rear rear rear J3 2 front 3 3 3 front front front front J2 1 2 2 2 rear=0 front=0 J1 front 0 1 1 1 J1,J2,J3出队 J4,J5,J6入队 空队列 J1,J1,J3入队 0 0 0 • 实现：用一维数组实现sq[M] J3 J2 J1 • 存在问题： • 当front=0,rear=M时再有元素入队发生溢出——真溢出 • 当front≠0,rear=M时再有元素入队发生溢出——假溢出

  48. 解决方案 • 队首固定，每次出队剩余元素向下移动——浪费时间 • 循环队列 • 基本思想：把队列设想成环形，让sq[0]接在sq[M-1] 之后，若rear+1==M,则令rear=0; • 实现：利用“模”运算 • 入队： base[rear]=x; rear=(rear+1)%M; • 出队： x=base[front]; front=(front+1)%M; • 队满、队空判定条件

  49. front rear 5 4 0 3 1 2 rear J6 J5 5 4 0 J4,J5,J6出队 J4 3 1 2 front J7,J8,J9入队 J6 初始状态 J7 J5 5 4 0 3 1 J8 J4 2 J9 front rear 队空：front==rear 队满：front==rear 解决方案： 1.另外设一个标志位以区别队空、队满 2.少用一个元素空间： 队空：front==rear 队满：(rear+1)%M==front 3.使用一个计数器记录队列中元素的总数

  50. Status InitQueue (SqQueue &Q) { // 构造一个空队列Q Q.base = (QElemType *) malloc (MAXQSIZE *sizeof (QElemType)); if (!Q.base) exit (OVERFLOW); // 存储分配失败 Q.front = Q.rear = 0; return OK; }
