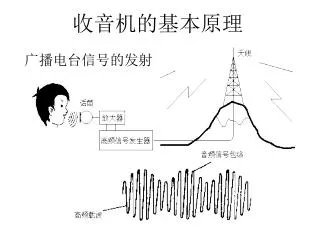

  1. 收音机的基本原理 广播电台信号的发射

  2. 调幅（AM） 信号的调制方式 • 调频（FM）

  3. 无线电广播概述 • AM 长波(LW):150~415KHz 中波(MW):525~1605KHz 短波(SW):1.6~26.1MHz • FM 超高频（VHE）波段:88MHz~108MHz

  4. 收音机工作原理 还原声音 高频放大 输入回路 功率放大 最简单的收音机组成框图 问题：对高放的要求很高，效果不好。

  5. 选择f=f2-f1 超外差式收音机原理 产生差频，包含f=f2-f1 输入回路，f1 本机振荡，f2 超外差式收音机原理

  6. 收音机原理方框图（AM） f入和f本在混频电路中产生包括n，n及 n（f本±f入）等各次谐波信号。 选取f中=-f本-f入=465KHz的频率信号进行放大，此信号还是调制波。 从调制波中还原低频信号 以足够的功率推动扬声器的发声 选择接收频率为525~1605KHz的中波调幅信号其中一个f入 自动增益控制电路，控制来自不同电台的增益。 电压放大 产生相应频率的高频正弦波f本

  7. 收音机原理方框图（FM） f入和f本在混频电路中产生包括n，n及 n（f本±f入）等各次谐波信号 选取f中=f本-f入=10.7MHz的频率信号进行放大，此信号还是调制波 消除干扰信号 从调制波中还原出低频信号 以足够的功率推动扬声器的发声 选择接收频率为88~108MHz的中波调幅信号其中一个f入 高频放大器，将输入电路送来的信号放大到混频所需的大小 产生相应频率的高频正弦波f本 电压放大 自动频率控制电路，它能使FM波段接收频率稳定

  8. HX203 FM/AM集成电路贴片收音机

  9. 电原理分析

  10. 电原理分析
