  1. 附录 C 异步电机 图片素材库 电机与拖动

  2. 附录 C 异步电机图片素材库 C.1 三相异步电动机结构图 C.2 定子和转子 C.3 各种异步电动机 上一附录 返回主页 下一附录

  3. 风扇 定子 冷空气流 转子 端盖（驱动端） 罩 壳（非驱动端） C.1 三相异步电动机结构图 • 三相笼型异步电动机结构图

  4. 三相异步电动机结构图 笼型转子 绕线型转子

  5. 三相异步电动机结构图

  6. 接线盒 铸铝转子 铸铁端盖和机座 三相异步电动机结构图 定子 端部

  7. T（Y8）系列电机

  8. 三相异步电动机的分体结构

  9. C.2 定子和转子 • 定子铁心

  10. 定子

  11. 定子绕组

  12. 定子绕组

  13. 定子铁心和绕组

  14. 定子铁心片

  15. 交流绕组

  16. 交流绕组 双层绕组

  17. 金属环 铁心 铜排 笼型转子

  18. 笼型转子

  19. 线圈 铁心 绕线型转子

  20. 电机集电环

  21. C.3 各种异步电动机 • 交流高压笼型异步电动机 UN： 690 V，2 ~ 11 kV fN ： 50 / 60 Hz PN ： 200 kW ~ 3000 kW 2p ： 2 ~ 12

  22. 交流低压笼型异步电动机 UN： 400 ~ 690 V fN ： 50 / 60 Hz PN ： 200 ~ 2300 kW 2p ： 2 ~ 8

  23. YZR、YZ系列起重冶金用交流异步电机

  24. Y、YR 系列普通用途电机 标准防护等级 IP23，IP44 派生的 YD、YEJ

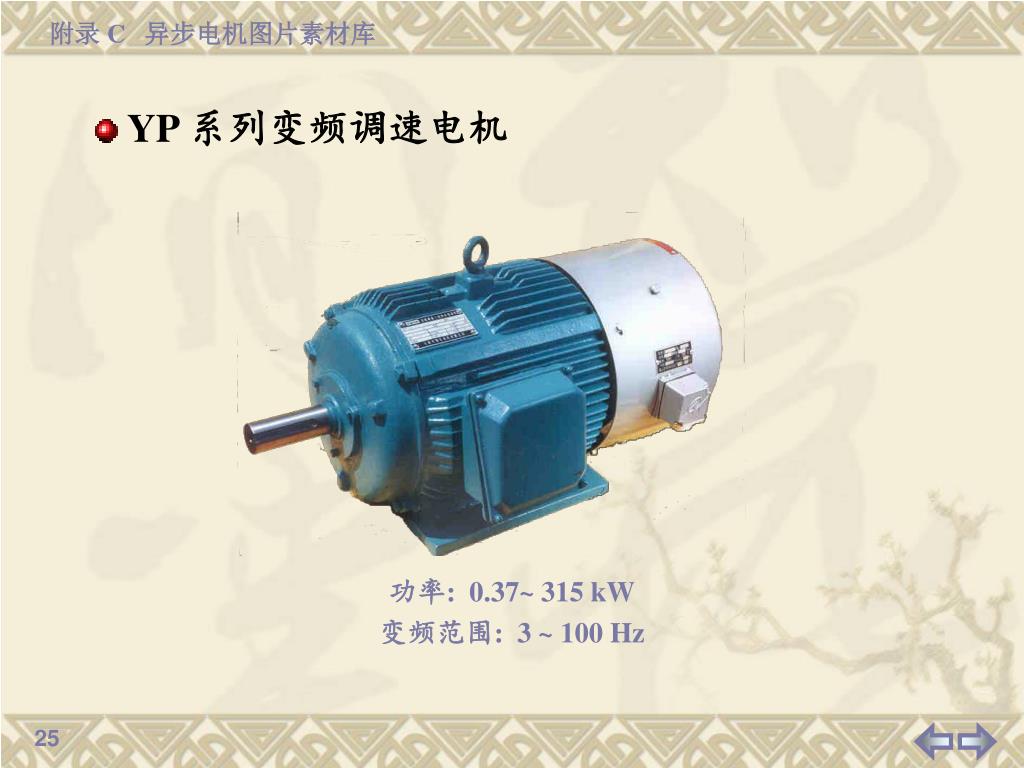

  25. YP 系列变频调速电机 功率: 0.37~ 315 kW 变频范围: 3 ~ 100 Hz

  26. 变频电机

  27. YG 系列辊道用电机 机座号: 112 ~ 315 功率: 0.32 ~ 50kW

  28. 塔吊电机 塔机起升用的 YRTE180 多速的 YZTD 系列

  29. SBA系列锥形转子电机

  30. 异步电机

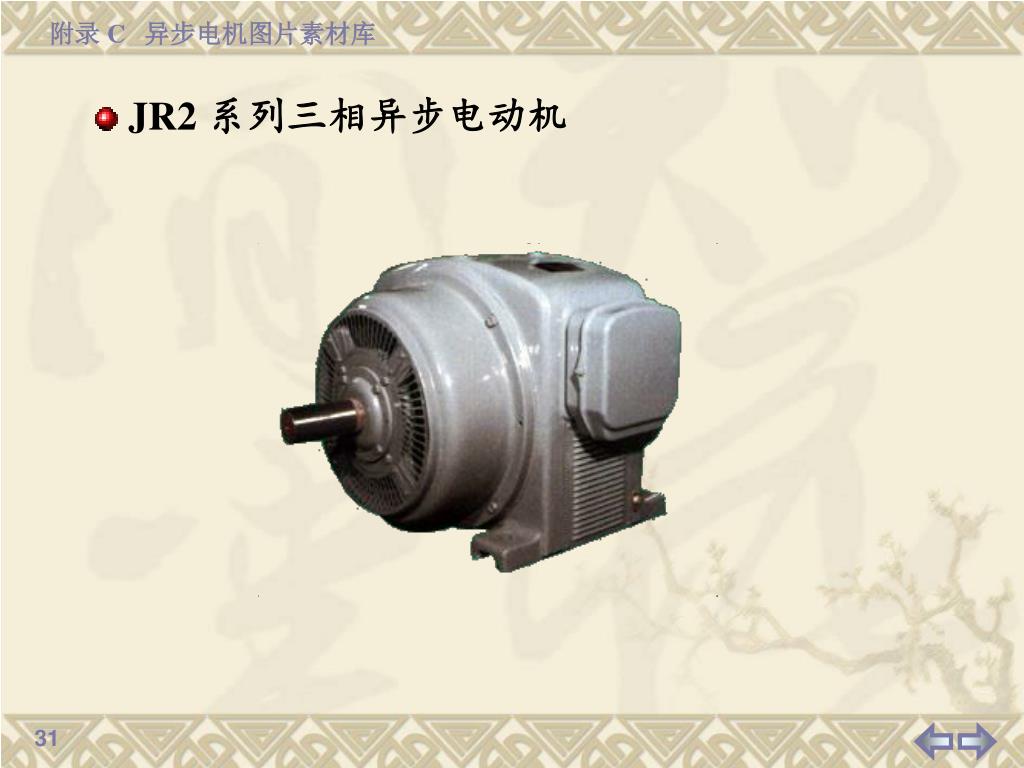

  31. JR2 系列三相异步电动机

  32. YCT系列电磁调速电动机

  33. 阳罗电站 1800 kW（H）710 风机电机

  34. 各种电机

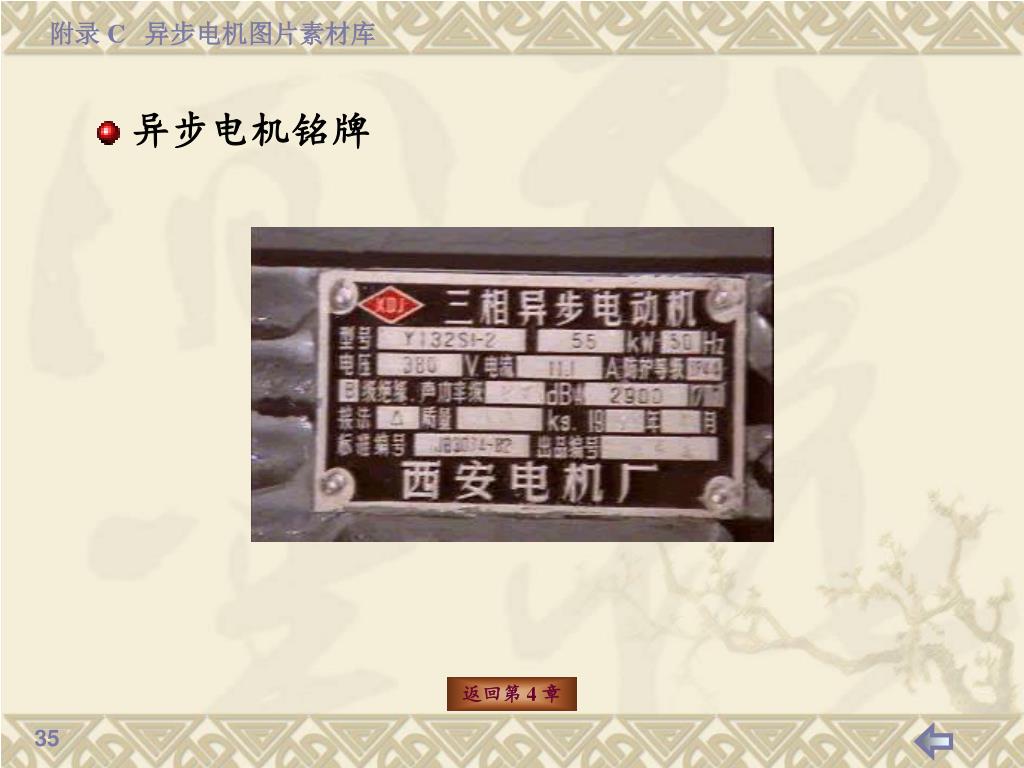

  35. 异步电机铭牌 返回第 4 章
