孔板流量计的校正

孔板流量计的校正. 张伟禄. 一、实验目的. 1 ．掌握流量计流量系数校正的方法； 2 ．了解流量系数与其影响因素的关系。. 二、实验原理. 实验装置. 四、实验步骤. 1 ．水箱充满水至 80% 2 ．打开压差计上平衡阀，关闭各放气阀。 3 ．启动循环水泵。 4 ．排气：（ 1 ）管路排气；（ 2 ）测压导管排气；（ 3 ）关闭平衡阀，缓慢旋动压差计上放气阀，排除压差计上的气泡，注意：先排进压管后排低压管。 5 ．读取压差计零位读数。 6 ．开启调节阀至最大，确定流量范围，确定实验点，测定孔板前后压降和经过孔板所带来的压降。

jens
Download Presentation

孔板流量计的校正

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 孔板流量计的校正 张伟禄

  2. 一、实验目的 1．掌握流量计流量系数校正的方法； 2．了解流量系数与其影响因素的关系。

  3. 二、实验原理

  4. 实验装置

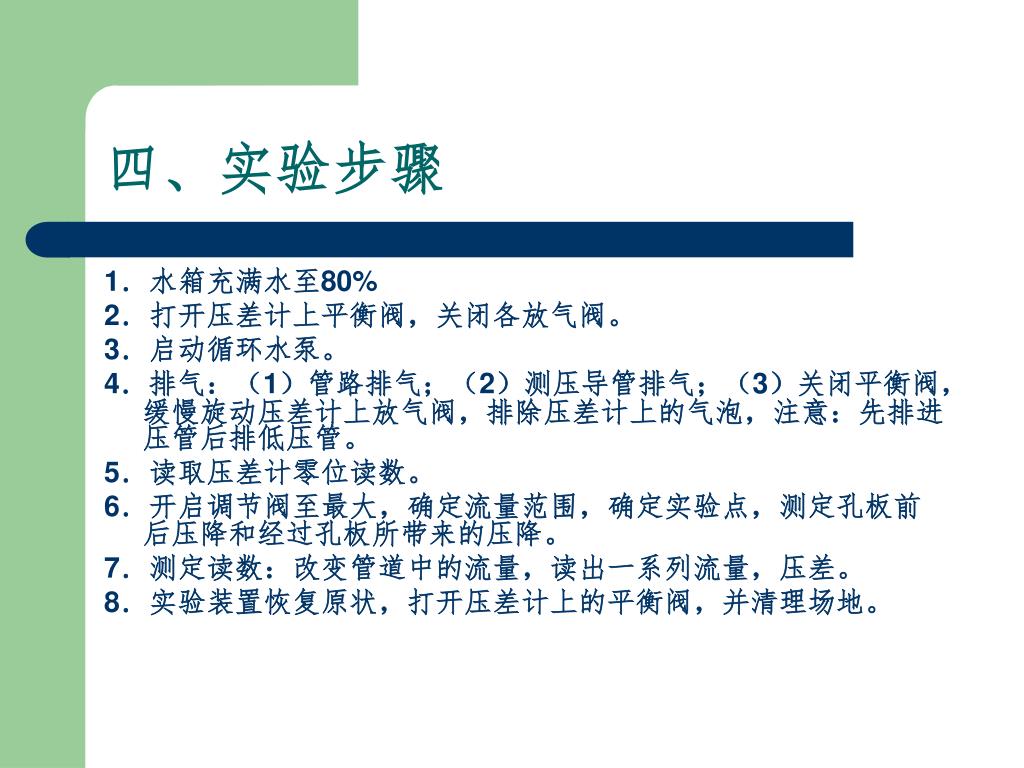

  5. 四、实验步骤 1．水箱充满水至80% 2．打开压差计上平衡阀，关闭各放气阀。 3．启动循环水泵。 4．排气：（1）管路排气；（2）测压导管排气；（3）关闭平衡阀，缓慢旋动压差计上放气阀，排除压差计上的气泡，注意：先排进压管后排低压管。 5．读取压差计零位读数。 6．开启调节阀至最大，确定流量范围，确定实验点，测定孔板前后压降和经过孔板所带来的压降。 7．测定读数：改变管道中的流量，读出一系列流量，压差。 8．实验装置恢复原状，打开压差计上的平衡阀，并清理场地。

  6. 五、实验数据处理
