雷射掃描儀

雷射掃描儀. 49914087 奈米三乙涂瑜芸. 雷射掃描儀之原理. 雷射掃描儀內部有一個雷射紅光二極體，當雷射掃瞄儀啟動時，紅光雷射會入射馬達上轉動的反射面鏡，由反射面鏡反射出來的雷射光經過掃描透鏡後，會成為一束掃描待測工件之平行光，如下圖所示，掃描光束若經過待測工件則被遮擋，無法到達接收透鏡，沒有經過待測工件的掃描光束到達接收透鏡後，會聚集在光檢測器上，我們根據光檢測器上工件的陰影來判斷工件的直徑大小。. 雷射掃瞄儀之測量原理 圖. 雷射掃描儀之分類. 接觸式 非接觸 式 雷射掃瞄儀之測量原理圖 三角測距（ Triangulation ）

jennis
Download Presentation

雷射掃描儀

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

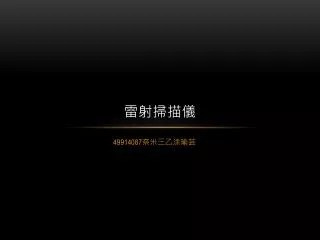

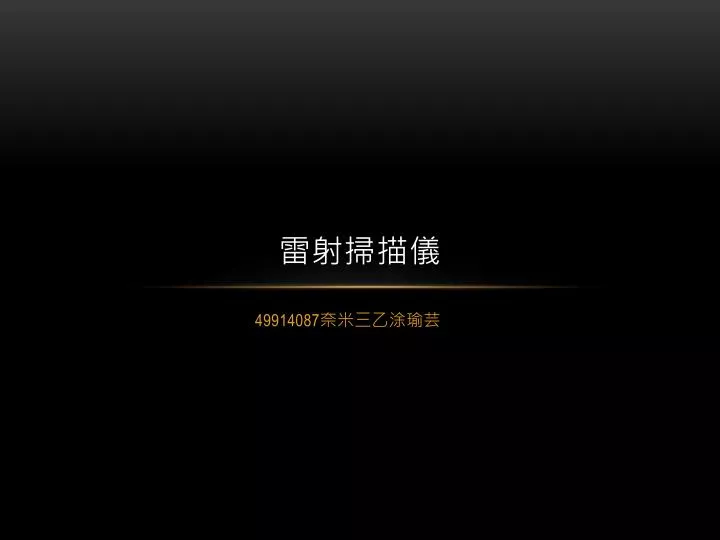

  1. 雷射掃描儀 49914087奈米三乙涂瑜芸

  2. 雷射掃描儀之原理 • 雷射掃描儀內部有一個雷射紅光二極體，當雷射掃瞄儀啟動時，紅光雷射會入射馬達上轉動的反射面鏡，由反射面鏡反射出來的雷射光經過掃描透鏡後，會成為一束掃描待測工件之平行光，如下圖所示，掃描光束若經過待測工件則被遮擋，無法到達接收透鏡，沒有經過待測工件的掃描光束到達接收透鏡後，會聚集在光檢測器上，我們根據光檢測器上工件的陰影來判斷工件的直徑大小。 雷射掃瞄儀之測量原理圖

  3. 雷射掃描儀之分類 • 接觸式 • 非接觸式 • 雷射掃瞄儀之測量原理圖 • 三角測距（Triangulation） • 手持雷射（Handhold Laser） • 結構光源（Structured Lighting） • 調變光（Modulated Lighting） • 非接觸被動式掃描 • 立體視覺法（Stereoscopic） • 色度成形法（Shape from Shading） • 立體光學法（Photometric Stereo） • 輪廓法 • 使用者輔助

  4. 雷射掃描儀之應用 模具業、塑膠業、軟性材質產品等。 手機、 PDA 、高爾夫球頭、葉片等不規則曲面之產品。 刀具、鑽頭等外型輪廓檢驗。 • 外徑(連續)量測 • 兩滾柱間之間隙量測 • 瓶內容量高度之量測 • 板金邊緣之控制 • 管子X、Y軸同時量測 • 線之量測(可量至32條線) • 外徑之自動檢測 • 同時量測兩工件之直徑

  5. 資料來源 • http://web1.nsc.gov.tw/fp.aspx?ctNode=40&xItem=7890 • http://zh.wikipedia.org/zh/%E4%B8%89%E7%B6%AD%E6%8E%83%E6%8F%8F%E5%84%80 • http://www.ticgroup.com.tw/menu/products/mea/laser_scanner/laser_scanner.asp
