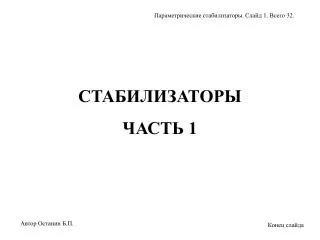

  1. Параметрические стабилизаторы. Слайд 1. Всего 32. СТАБИЛИЗАТОРЫ ЧАСТЬ 1 Автор Останин Б.П. Конец слайда

  2. Параметрические стабилизаторы. Слайд 2. Всего 32. Стабилизаторами напряжения (тока) называются устройства, автоматически поддерживающие на нагрузке напряжение (ток) с заданной степенью точности. Радиовещательные и связные радиостанции допускают нестабильность питающего напряжения не более 2…3 %. Ток в фокусирующих катушках телевизионной аппаратуры должен стабилизироваться в пределах 0,5…1,0 %. УПТ и некоторые измерительные приборы допускают нестабильность напряжений не более 0,0001 %. Автор Останин Б.П. Конец слайда

  3. Параметрические стабилизаторы. Слайд 3. Всего 32. • Основными дестабилизирующими факторами, вызывающими изменение напряжения (тока) нагрузки, являются: • 1. Колебания питающих напряжений, • 2. Колебания частоты тока питающей сети, • 3. Изменения мощности нагрузки, • 4. Изменения температуры окружающей среды, • 5. Другие. Автор Останин Б.П. Конец слайда

  4. Параметрические стабилизаторы. Слайд 4. Всего 32. Стабилизаторы подразделяются на 1. Стабилизаторы переменного напряжения (тока), 2. Стабилизаторы постоянного напряжения (тока). Для стабилизации напряжения (тока) используются элементы с нелинейными характеристиками. Автор Останин Б.П. Конец слайда

  5. U 0 I Параметрические стабилизаторы. Слайд 5. Всего 32. Для стабилизации напряжения используются стабилитроны, катушки индуктивности с насыщенным ферромагнитным сердечником и другие устройства. Автор Останин Б.П. Конец слайда

  6. U 0 I Параметрические стабилизаторы. Слайд 6. Всего 32. Для стабилизации тока используются бареттеры, термисторы, лампы накаливания и другие устройства. Автор Останин Б.П. Конец слайда

  7. UВХ UВЫХ РЭ UОС ОС Параметрические стабилизаторы. Слайд 7. Всего 32. Компенсационные стабилизаторы напряжения (тока) представляют собой замкнутую систему автоматического регулирования с ООС. В компенсационных стабилизаторах напряжения сигнал ОС является функцией выходного напряжения, а в стабилизаторах тока – функцией выходного тока. Автор Останин Б.П. Конец слайда

  8. Параметрические стабилизаторы. Слайд 8. Всего 32. • В зависимости от типа управляемого прибора • 1. Ламповые, • 2. Транзисторные, • 3. Тиристорные, • 4. Дроссельные, • 5. Комбинированные. Автор Останин Б.П. Конец слайда

  9. Параметрические стабилизаторы. Слайд 9. Всего 32. • В зависимости от способа подключения регулирующего элемента относительно сопротивления нагрузки стабилизаторы напряжения (тока) подразделяются на • 1. Последовательные, • 2. Параллельные. Автор Останин Б.П. Конец слайда

  10. Параметрические стабилизаторы. Слайд 10. Всего 32. Отдельная группа – непрерывно – ключевые стабилизаторы, сочетающие в себе положительные качества как непрерывных, так и импульсных стабилизаторов. Комбинированные стабилизаторы включают в себя несколько регулирующих элементов, например, транзистор и тиристор, транзистор и дроссель и т.д. Автор Останин Б.П. Конец слайда

  11. Параметрические стабилизаторы. Слайд 11. Всего 32. Стабилизаторы постоянного напряжения (тока) Основные параметры как параметрических, так и компенсационных стабилизаторов постоянного тока Для стабилизаторов напряжения 1. Коэффициент стабилизации по входному напряжению UВХ и UВЫХ - приращения входного и выходного напряжений при неизменном токе нагрузки. UВХ и UВЫХ - номинальные значения входного и выходного напряжений. Автор Останин Б.П. Конец слайда

  12. Параметрические стабилизаторы. Слайд 12. Всего 32. В некоторых случаях качество стабилизации оценивают по статической ошибке δ, которая определяется так же при IH = const 2. Внутреннее сопротивление стабилизатора ri В стабилизаторах напряжения внутреннее сопротивление может достигать тысячных долей Ома. Автор Останин Б.П. Конец слайда

  13. Параметрические стабилизаторы. Слайд 13. Всего 32. 3. Коэффициент сглаживания пульсаций UВХ~ и UВЫХ~ - амплитуды пульсаций входного и выходного напряжений. Автор Останин Б.П. Конец слайда

  14. Параметрические стабилизаторы. Слайд 14. Всего 32. 4. Температурный коэффициент стабилизации Для стабилизаторов напряжения определяется при UВХ = const и IH = const. Автор Останин Б.П. Конец слайда

  15. Параметрические стабилизаторы. Слайд 15. Всего 32. Для стабилизаторов тока 1. Коэффициент стабилизации по входному напряжению КСТ i определяется при RH = const. Автор Останин Б.П. Конец слайда

  16. Параметрические стабилизаторы. Слайд 16. Всего 32. 2. Коэффициент стабилизации при изменении сопротивления нагрузки определяется при UВХ = const. 3. Коэффициент пульсации по току Автор Останин Б.П. Конец слайда

  17. Параметрические стабилизаторы. Слайд 17. Всего 32. 4. Температурный коэффициент стабилизации Основной энергетический показатель стабилизаторов – коэффициент полезного действия . Автор Останин Б.П. Конец слайда

  18. Параметрические стабилизаторы. Слайд 18. Всего 32. Стабилизаторы переменного напряжения (тока) Стабилизаторы переменного напряжения (тока) характеризуются дополнительными параметрами 1. Стабильностью выходного напряжения (тока) в зависимости от частоты питающего напряжения; 2. Коэффициентом мощности; 3. Искажением формы кривой выходного напряжения. Существенными параметрами стабилизаторов являются их масса, габариты, срок службы и т.д. Автор Останин Б.П. Конец слайда

  19. Параметрические стабилизаторы. Слайд 19. Всего 32. Стабилитроны Автор Останин Б.П. Конец слайда

  20. Параметрические стабилизаторы. Слайд 20. Всего 32. Стабилитроны предназначены для стабилизации напряжений. Они работают в области лавинного или туннельного пробоя. Основные параметры: 1. Напряжение стабилизации UСТ; 2. Максимальный ток стабилизации IСТ max; 3. Минимальный ток стабилизации IСТ min; 4. Дифференциальное сопротивление rДИФ (другое название rСТ); 5. Температурный коэффициент напряжения стабилизации СТ. Автор Останин Б.П. Конец слайда

  21. Параметрические стабилизаторы. Слайд 21. Всего 32. Напряжение стабилизацииUСТ – значение напряжения на стабилитроне при заданном токе стабилизации. Так как участок пробоя ВАХ проходит почти вертикально, то можно считать, что UСТUПРОБ. Напряжение стабилизации лежит в пределах от 3,3 до 99 В. Максимальный ток стабилизацииIСТ maxограничивается максимально допустимой мощностью Автор Останин Б.П. Конец слайда

  22. Параметрические стабилизаторы. Слайд 22. Всего 32. Минимальный ток стабилизацииIСТ min определяется гарантированной устойчивостью состояния пробоя. Дифференциальное сопротивлениеrДИФ (другое названиеrСТ) определяется при среднем токе стабилизации: Автор Останин Б.П. Конец слайда

  23. Параметрические стабилизаторы. Слайд 23. Всего 32. Температурный коэффициент напряжения стабилизацииСТ – относительное изменение напряжения стабилизации UСТ при изменении температуры окружающей среды на T (при лавинном характере пробоя коэффициент СТ положителен, при туннельном – отрицателен): Автор Останин Б.П. Конец слайда

  24. Параметрические стабилизаторы. Слайд 24. Всего 32. Стабилитроны широкого применения обладают сравнительно высоким температурным коэффициентом напряжения (СТ 10-3 К-1). Более высокой температурной стабильностью обладают прецизионные стабилитроны, в которых последовательно соединены три p-nперехода. Один из них – стабилизирующий – включён в обратном направлении, а два других термокомпенсирующих – включены в прямом направлении. При повышении температуры напряжение на стабилизирующем переходе растёт, а на термокомпенсирующих переходах уменьшается. В результате ТКН уменьшается до СТ 10-5 К-1. Автор Останин Б.П. Конец слайда

  25. Параметрические стабилизаторы. Слайд 25. Всего 32. Для стабилизации двухполярных напряжений и для защиты электрических цепей от перенапряжений обеих полярностей применяют двуханодные стабилитроны, которые имеют симметричную ВАХ. Автор Останин Б.П. Конец слайда

  26. Параметрические стабилизаторы. Слайд 26. Всего 32. Стабистор - разновидность стабилитрона – полупроводниковый диод, в котором для стабилизации напряжения используется прямая ветвь ВАХ p-nперехода. Отличительной особенностью стабисторов является меньшее напряжение стабилизации – примерно 0,7 В. Для увеличения напряжения стабилизации используют последовательное соединение нескольких стабисторов, смонтированных в одном корпусе или сформированных в одном кристалле. Автор Останин Б.П. Конец слайда

  27. IН IИП RГ IСТ UИП RН UСТ Параметрические стабилизаторы. Слайд 27. Всего 32. Схема однокаскадного параметрического стабилизатора Параметры схемы выбирают так, чтобы при изменении нагрузки и напряжения питания выполнялись неравенства Автор Останин Б.П. Конец слайда

  28. IН IИП RГ IСТ UИП RН UСТ UИП URг UСТ UИП UСТ -U ICTmin IH В IH IИП ICT IИП А ЕИП / RГ ICTmax I Параметрические стабилизаторы. Слайд 28. Всего 32. Автор Останин Б.П. Конец слайда

  29. UИП URг UСТ UИП -U ICTmin IH IИП В IH ICT IИП А ЕИП / RГ ICTmax I Параметрические стабилизаторы. Слайд 29. Всего 32. Пусть RН уменьшилось. Ток в нагрузке увеличился, а напряжение на нагрузке осталось почти неизменным (чуть-чуть возросло). Автор Останин Б.П. Конец слайда

  30. UИП URг UСТ -U UИП ICTmin IH UИП IИП В IH ICT IИП А ЕИП / RГ ICTmax ЕИП / RГ I Параметрические стабилизаторы. Слайд 30. Всего 32. Пусть UИП уменьшилось. Ток в нагрузке уменьшился, а напряжение на нагрузке осталось неизменным. Автор Останин Б.П. Конец слайда

  31. UИП UИП URг UСТ URг UСТ -u -u UИП IH UИП IH IИП В В IИП ICT ICT А А ЕИП / RГ ЕИП / RГ ICTmax ICTmax i i UИП URг UСТ -u UИП В i Параметрические стабилизаторы. Слайд 31. Всего 32. Автор Останин Б.П. Конец слайда

  32. UСТ UСТ -U IСТ IСТ Н I Параметрические стабилизаторы. Слайд 32. Всего 32. Автор Останин Б.П. Конец слайда
