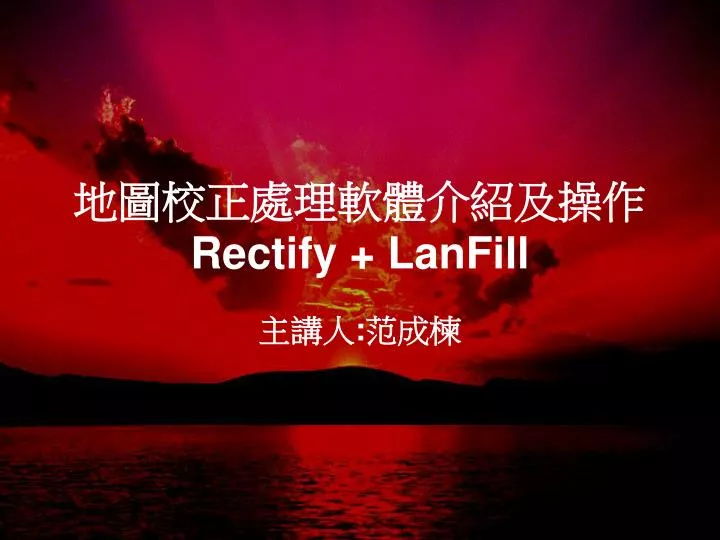

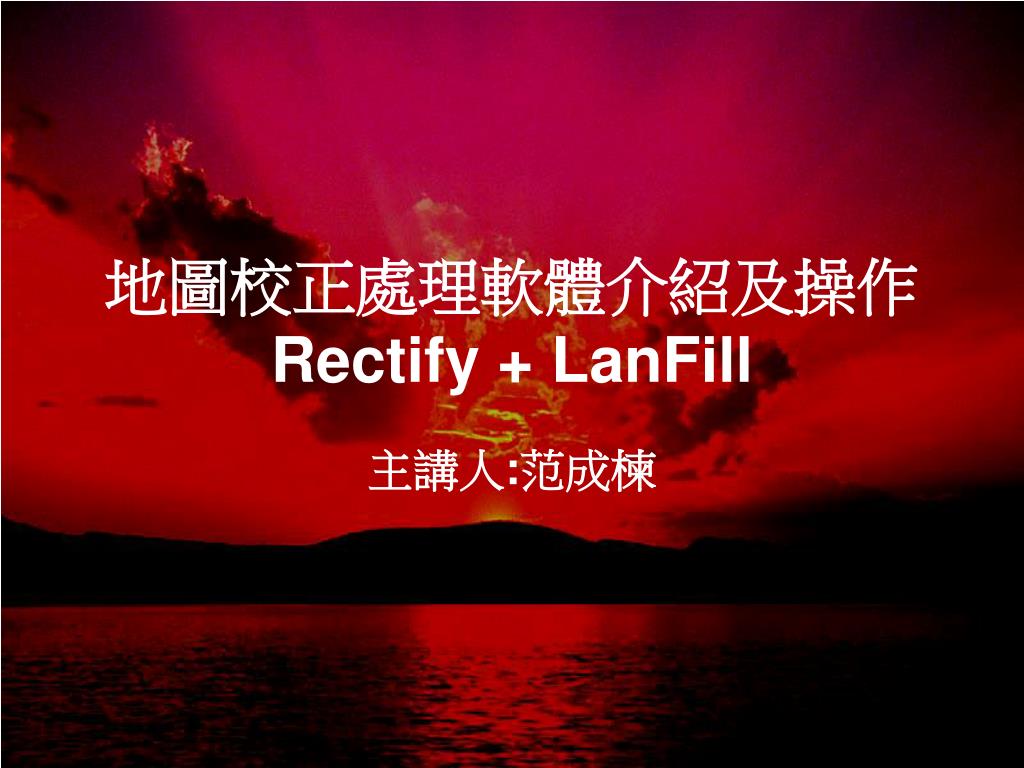

  1. 地圖校正處理軟體介紹及操作Rectify + LanFill 主講人:范成楝

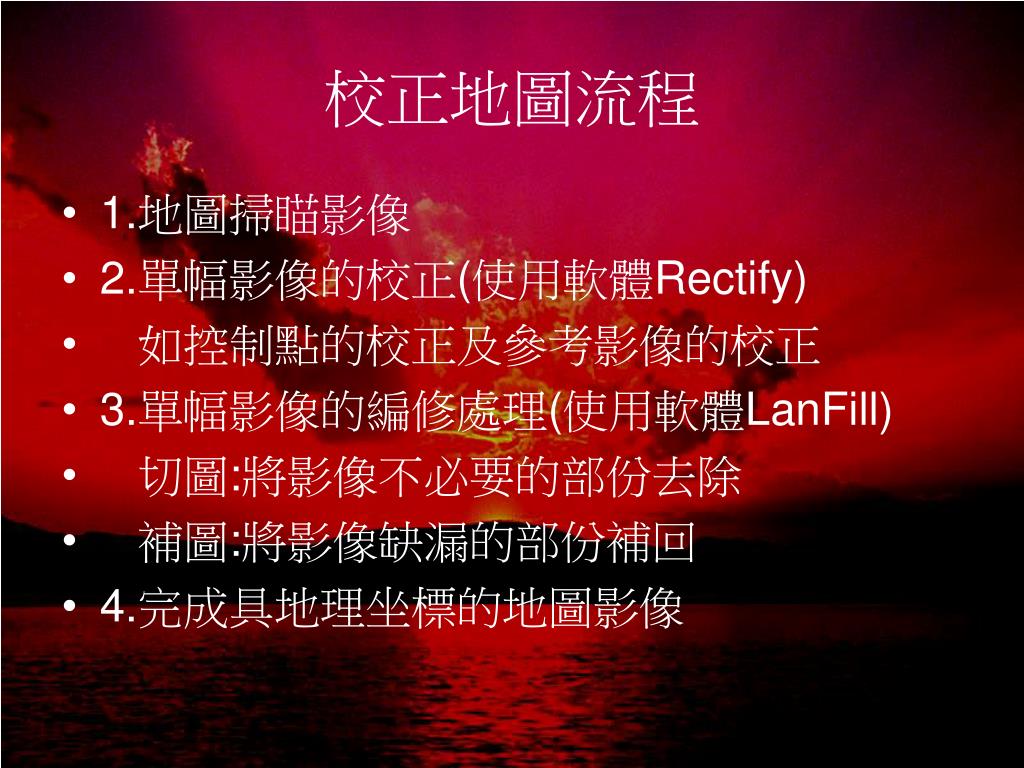

  2. 校正地圖流程 • 1.地圖掃瞄影像 • 2.單幅影像的校正(使用軟體Rectify) • 如控制點的校正及參考影像的校正 • 3.單幅影像的編修處理(使用軟體LanFill) • 切圖:將影像不必要的部份去除 • 補圖:將影像缺漏的部份補回 • 4.完成具地理坐標的地圖影像

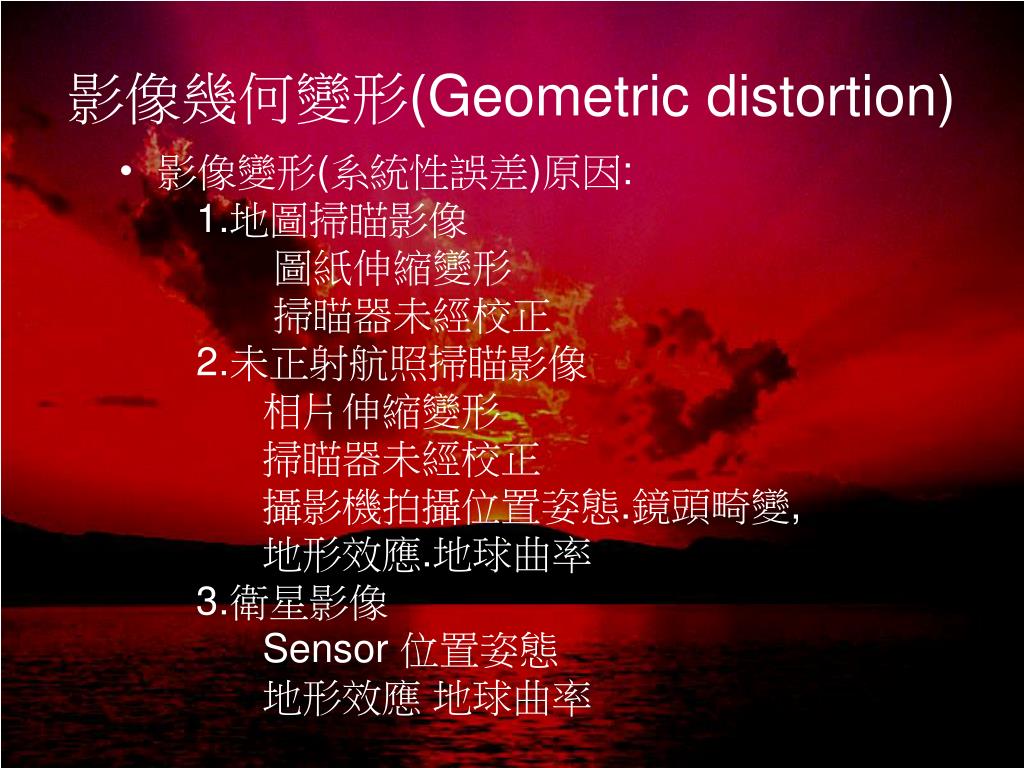

  3. 影像幾何變形(Geometric distortion) • 影像變形(系統性誤差)原因: 1.地圖掃瞄影像 圖紙伸縮變形 掃瞄器未經校正 2.未正射航照掃瞄影像 相片伸縮變形 掃瞄器未經校正 攝影機拍攝位置姿態.鏡頭畸變, 地形效應.地球曲率 3.衛星影像 Sensor 位置姿態 地形效應 地球曲率

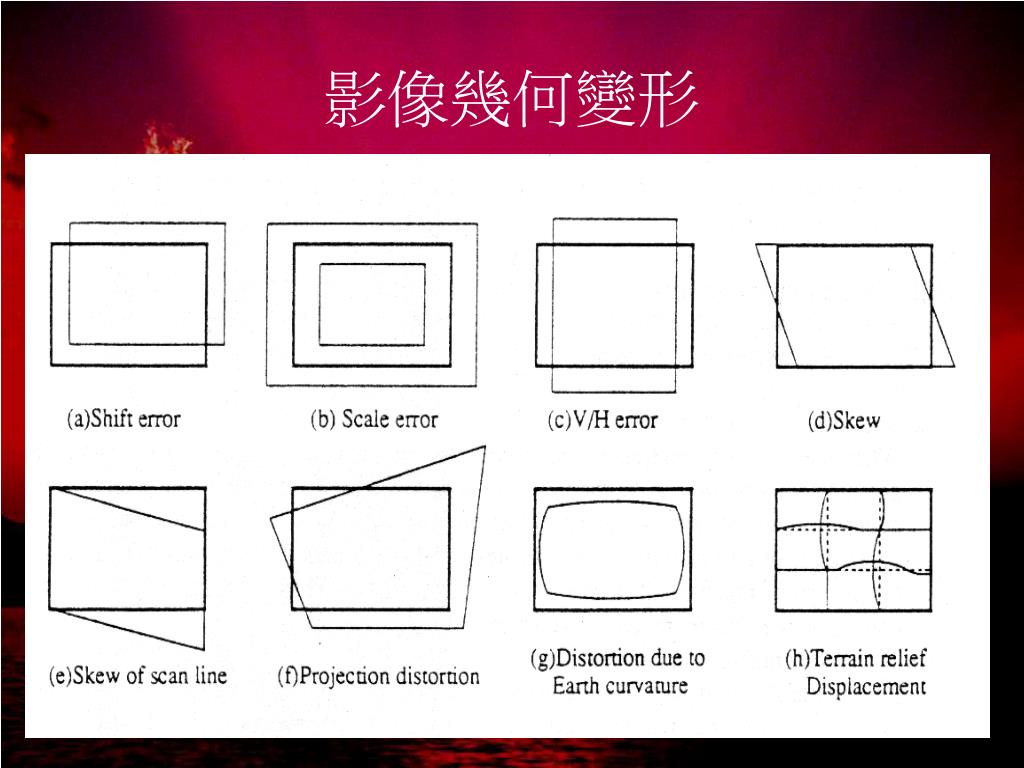

  4. 影像幾何變形

  5. 影像幾何校正 校正方式: 1.人工點選影像上控制點(Control Points),輸入對應之地面控制點GCPs (Ground Control Points)之方式. 代入坐標轉換模型以進行校正影像 2.控制點取得方式 a.現地量測(如GPS測量…) b.參考向量影像或已校正影像 c.地圖本身方格資訊

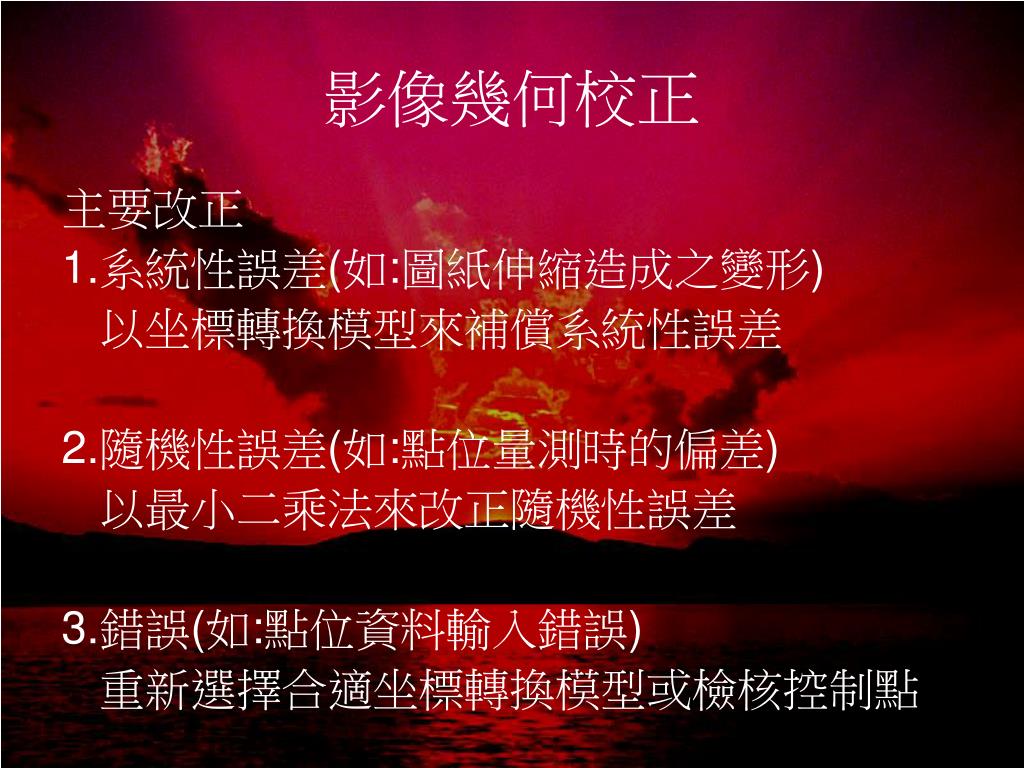

  6. 影像幾何校正 主要改正 1.系統性誤差(如:圖紙伸縮造成之變形) 以坐標轉換模型來補償系統性誤差 2.隨機性誤差(如:點位量測時的偏差) 以最小二乘法來改正隨機性誤差 3.錯誤(如:點位資料輸入錯誤) 重新選擇合適坐標轉換模型或檢核控制點

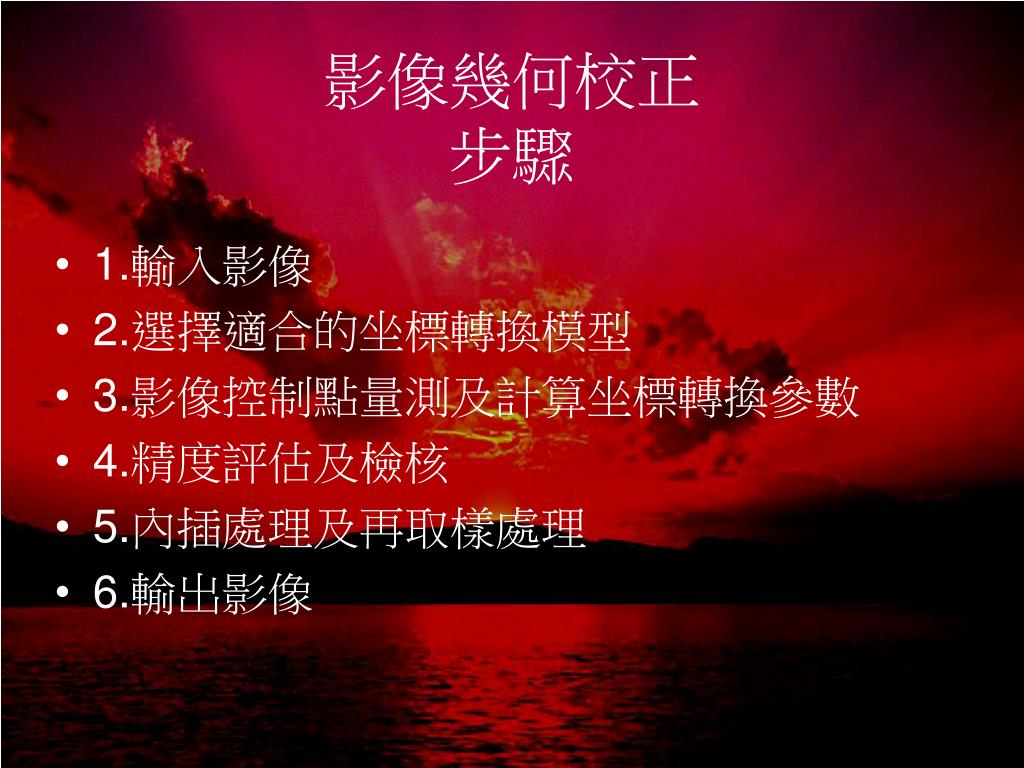

  7. 影像幾何校正步驟 • 1.輸入影像 • 2.選擇適合的坐標轉換模型 • 3.影像控制點量測及計算坐標轉換參數 • 4.精度評估及檢核 • 5.內插處理及再取樣處理 • 6.輸出影像

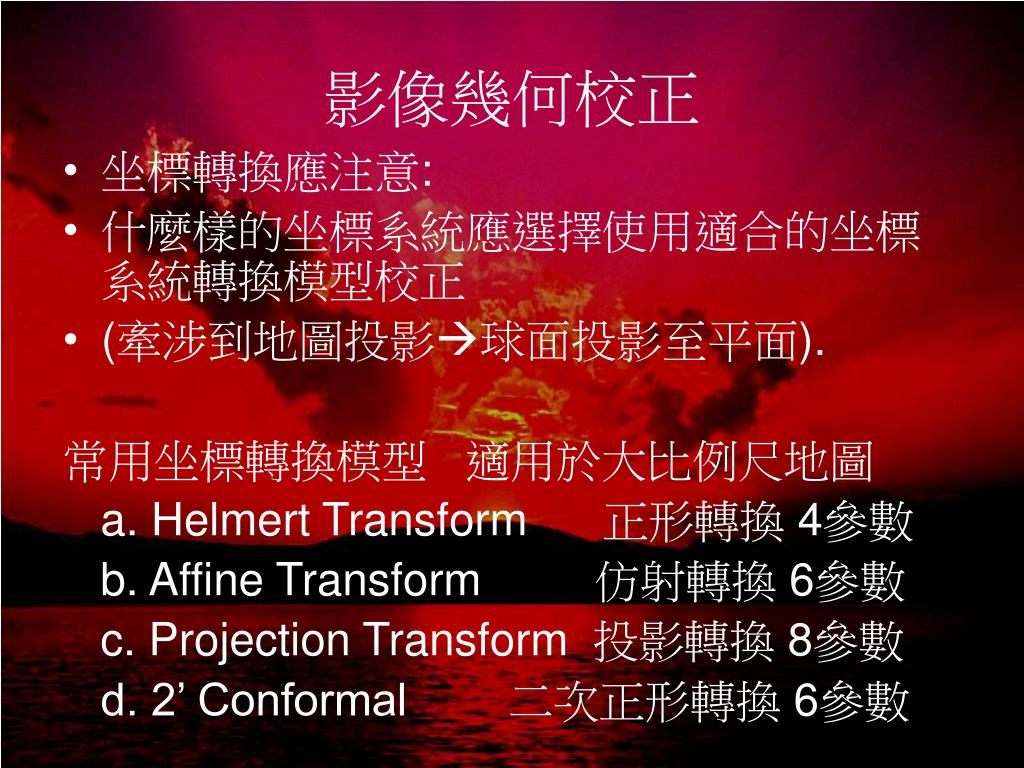

  8. 影像幾何校正 • 坐標轉換應注意: • 什麼樣的坐標系統應選擇使用適合的坐標系統轉換模型校正 • (牽涉到地圖投影球面投影至平面). 常用坐標轉換模型 適用於大比例尺地圖 a. Helmert Transform 正形轉換 4參數 b. Affine Transform 仿射轉換 6參數 c. Projection Transform 投影轉換 8參數 d. 2’ Conformal 二次正形轉換 6參數

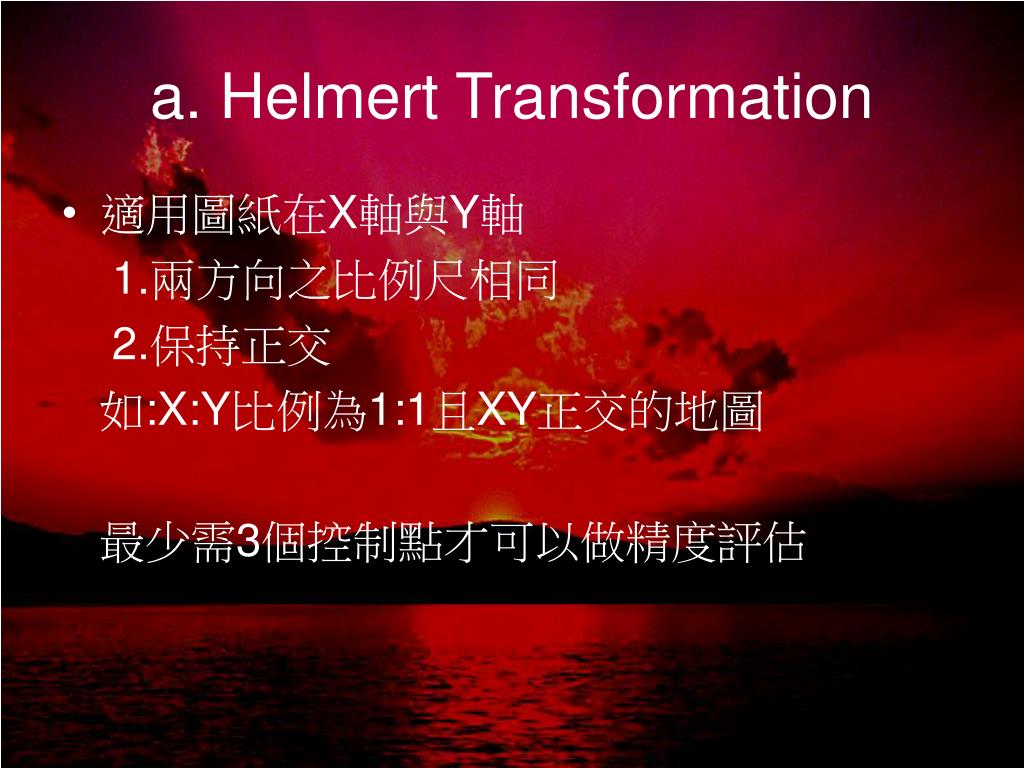

  9. a. Helmert Transformation • 適用圖紙在X軸與Y軸 1.兩方向之比例尺相同 2.保持正交 如:X:Y比例為1:1且XY正交的地圖 最少需3個控制點才可以做精度評估

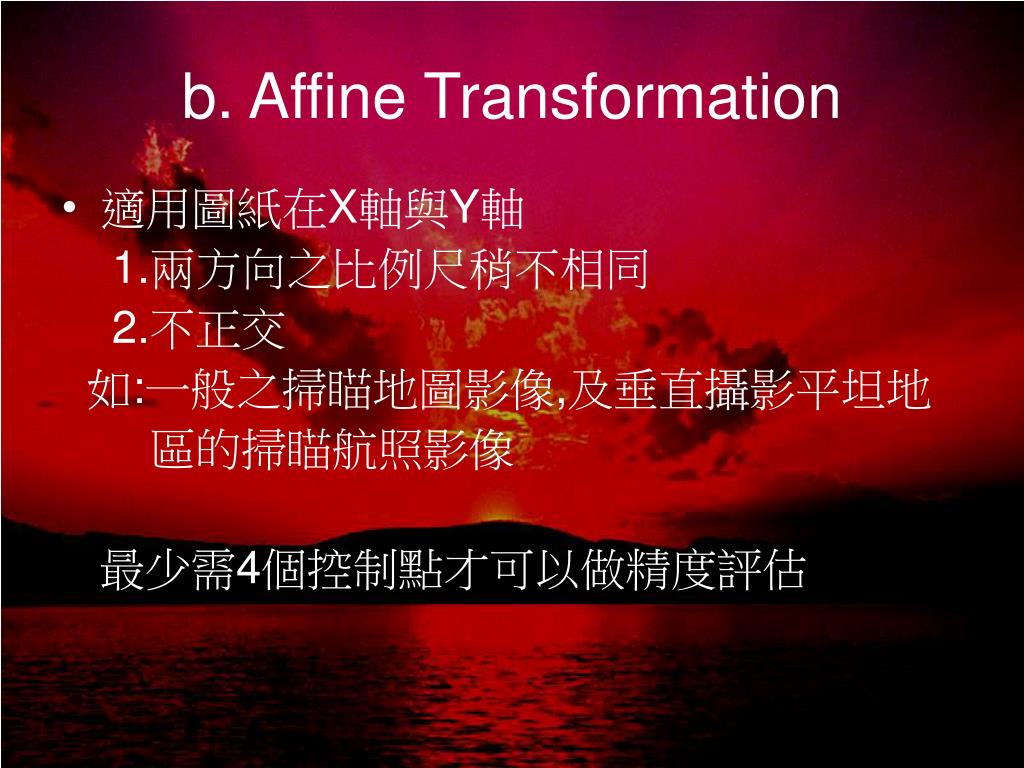

  10. b. Affine Transformation • 適用圖紙在X軸與Y軸 1.兩方向之比例尺稍不相同 2.不正交 如:一般之掃瞄地圖影像,及垂直攝影平坦地 區的掃瞄航照影像 最少需4個控制點才可以做精度評估

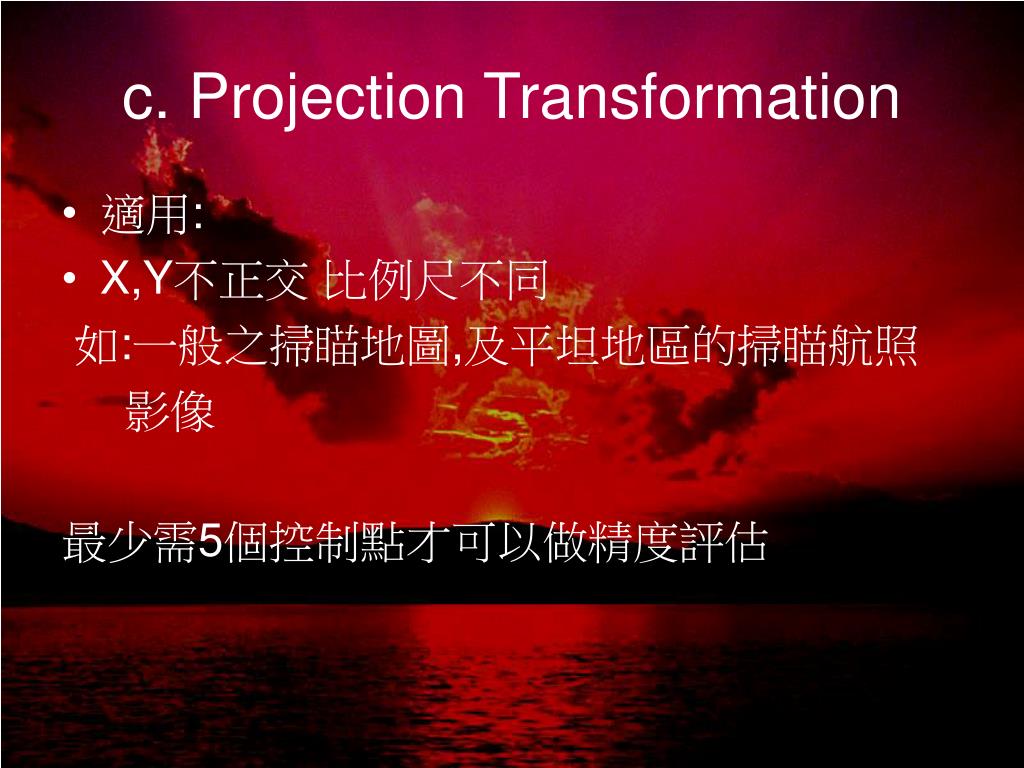

  11. c. Projection Transformation • 適用: • X,Y不正交 比例尺不同 如:一般之掃瞄地圖,及平坦地區的掃瞄航照 影像 最少需5個控制點才可以做精度評估

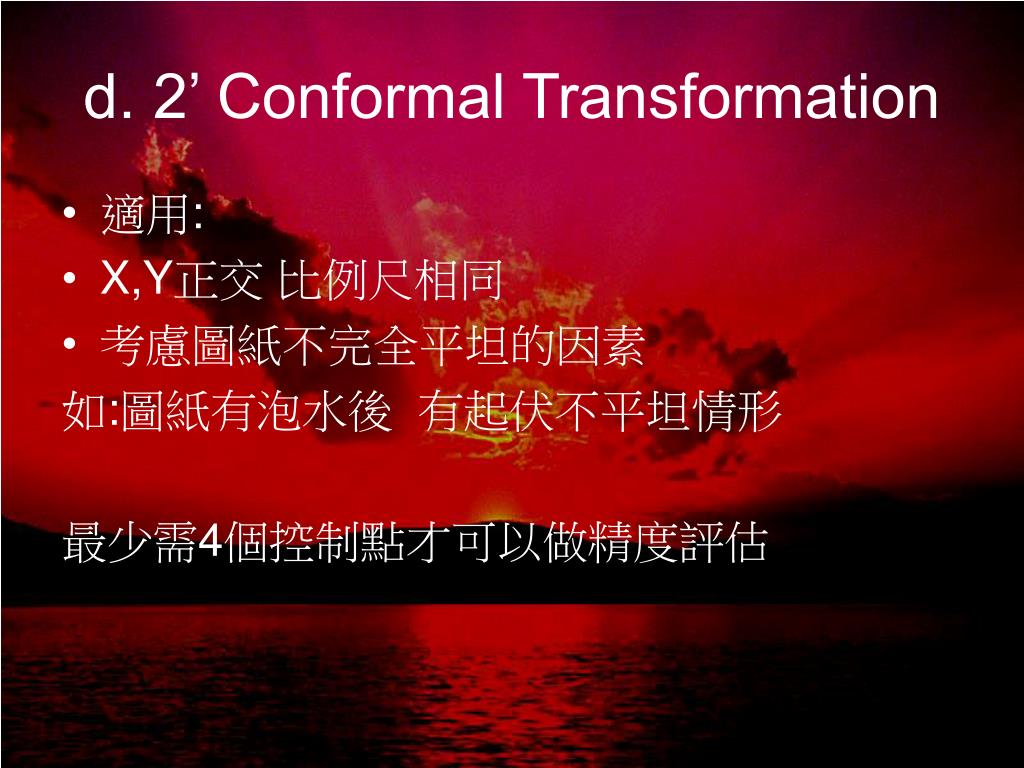

  12. d. 2’ Conformal Transformation • 適用: • X,Y正交 比例尺相同 • 考慮圖紙不完全平坦的因素 如:圖紙有泡水後 有起伏不平坦情形 最少需4個控制點才可以做精度評估

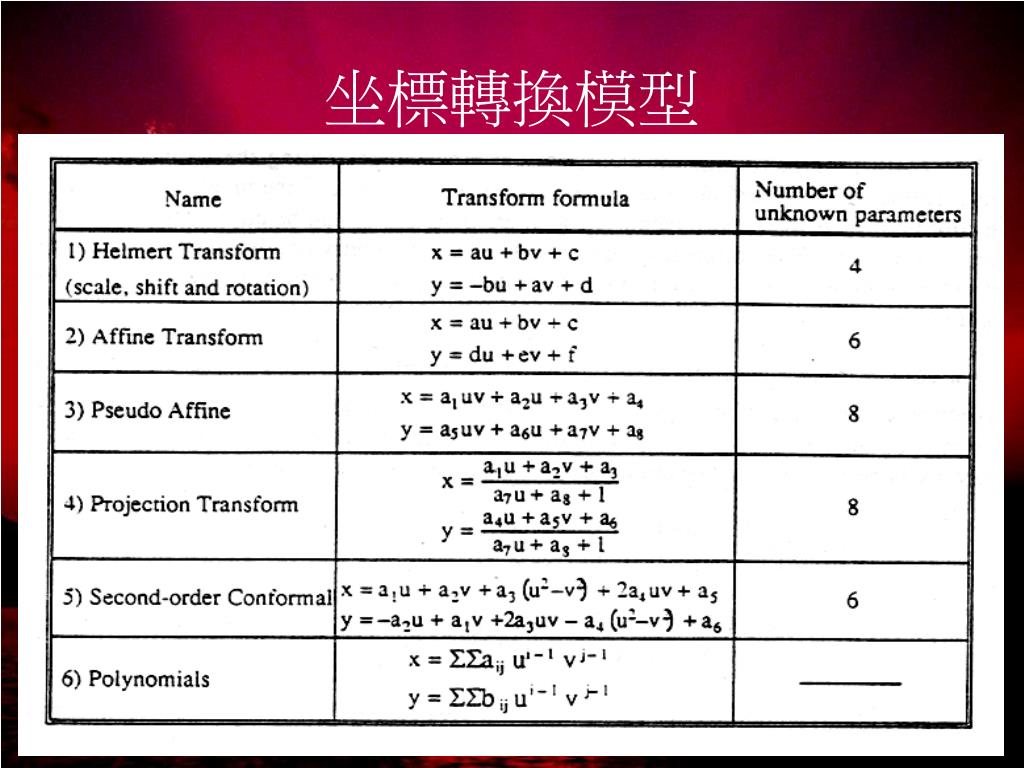

  13. 坐標轉換模型

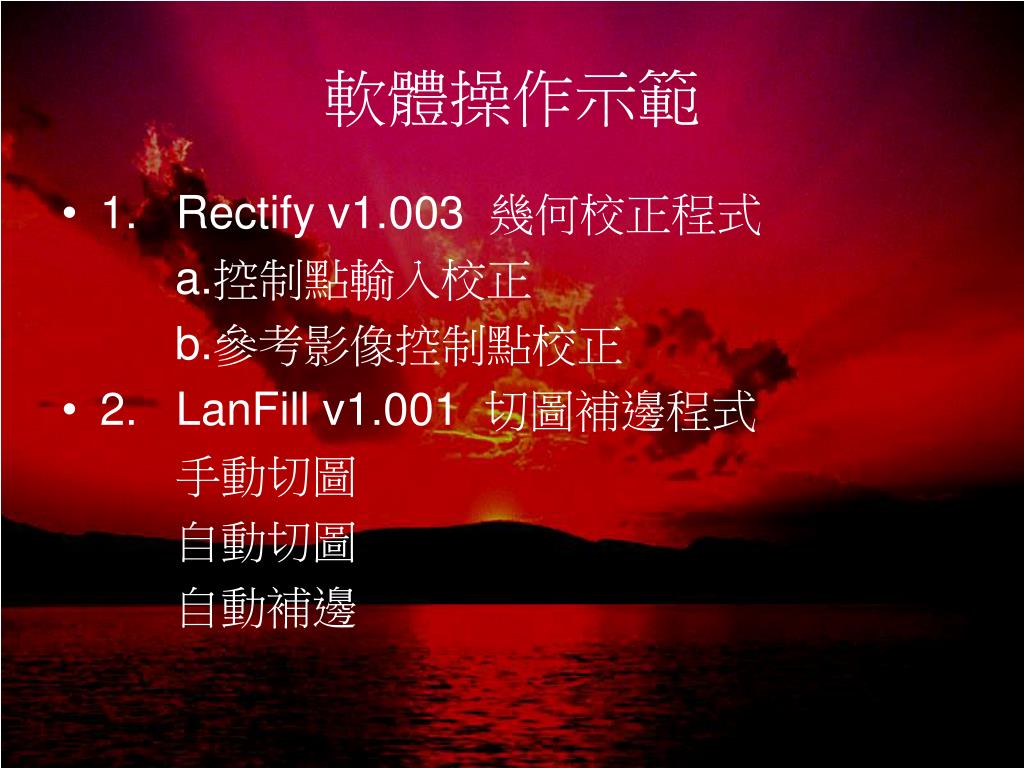

  14. 軟體操作示範 • 1. Rectify v1.003 幾何校正程式 a.控制點輸入校正 b.參考影像控制點校正 • 2. LanFill v1.001 切圖補邊程式 手動切圖 自動切圖 自動補邊
