Presentation Transcript

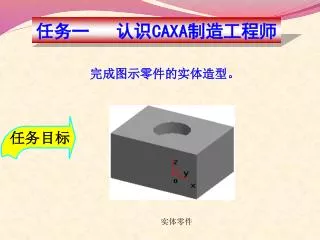

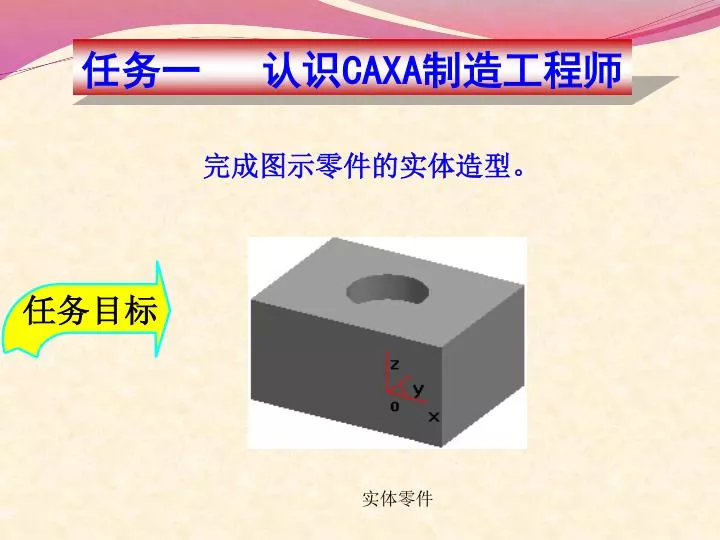

  1. 任务一 认识CAXA制造工程师 完成图示零件的实体造型。 实体零件

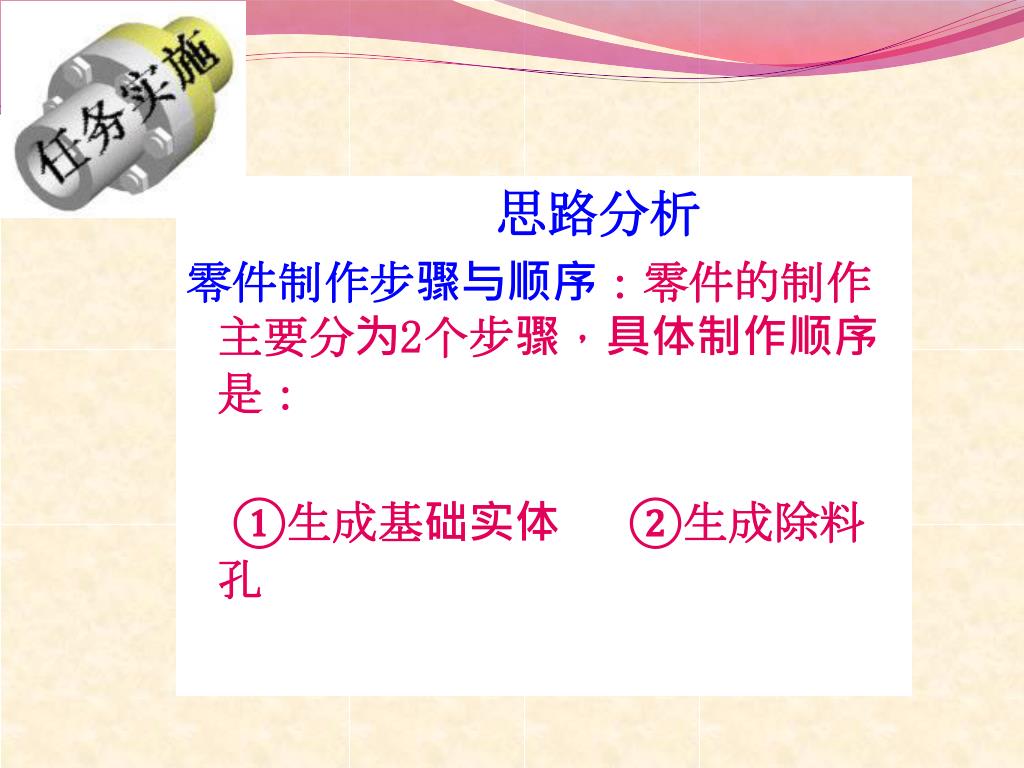

  2. 思路分析 零件制作步骤与顺序：零件的制作主要分为2个步骤，具体制作顺序是： ①生成基础实体 ②生成除料孔

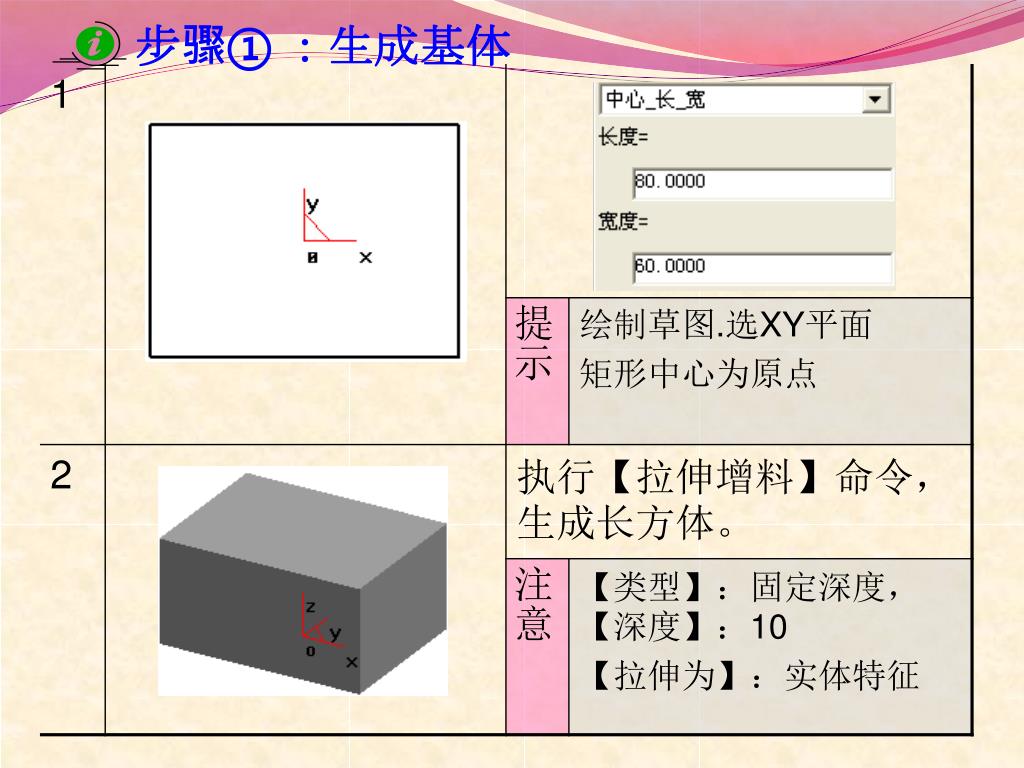

  3. 步骤① ：生成基体

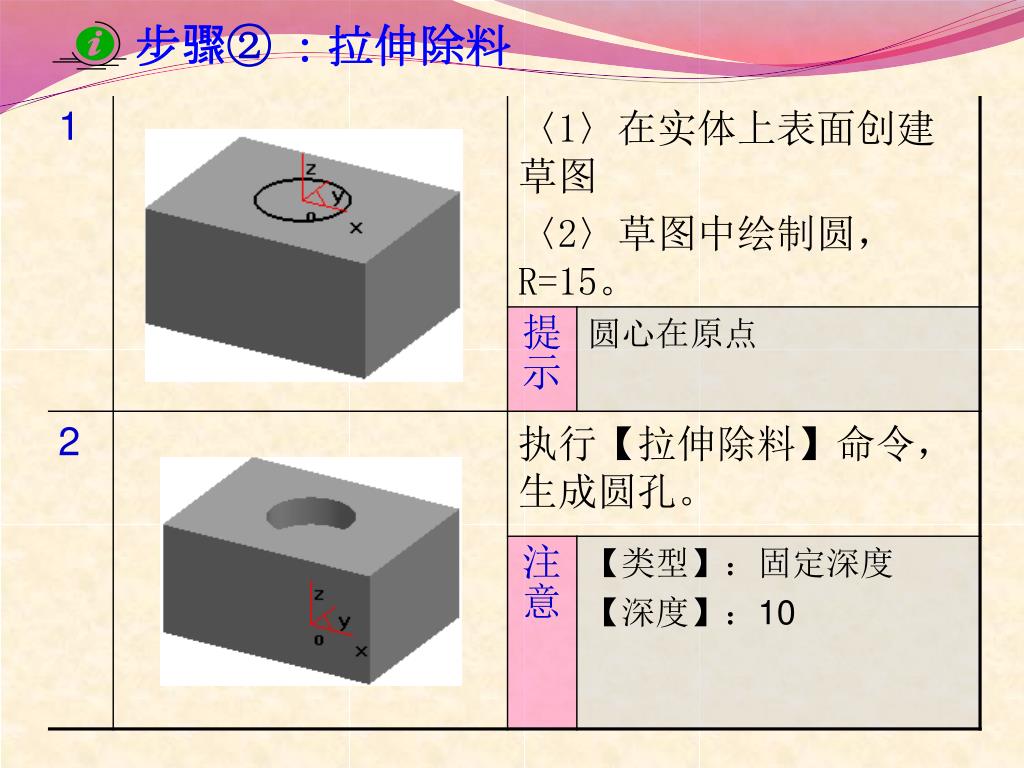

  4. 步骤② ：拉伸除料

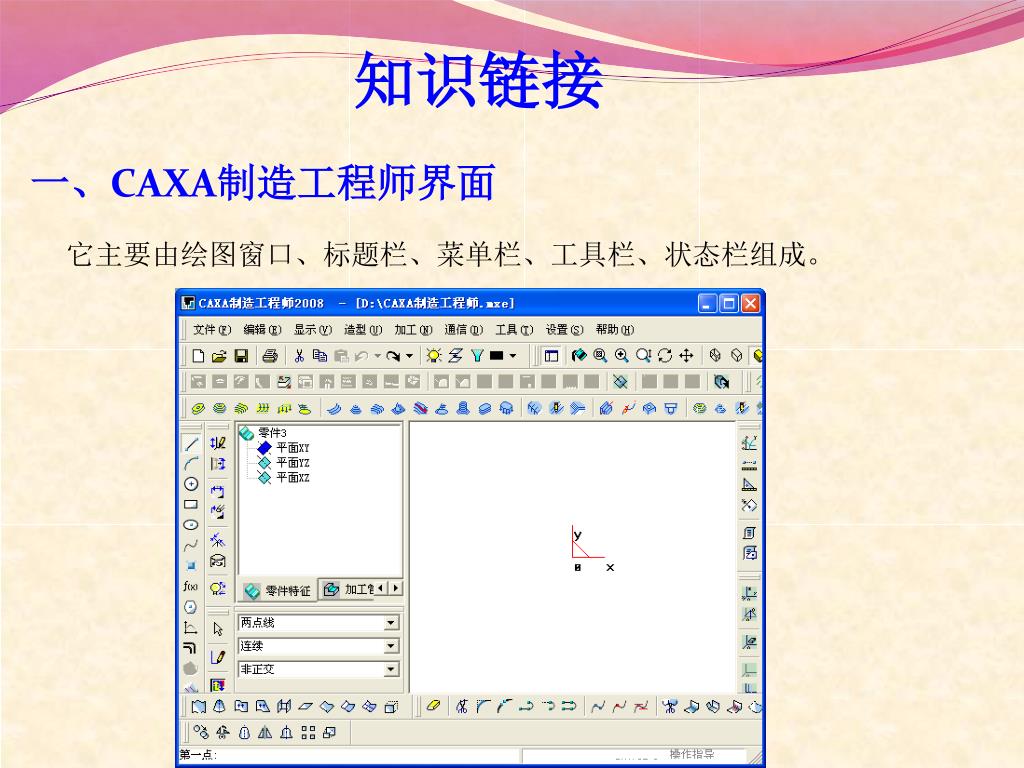

  5. 知识链接 一、CAXA制造工程师界面 它主要由绘图窗口、标题栏、菜单栏、工具栏、状态栏组成。

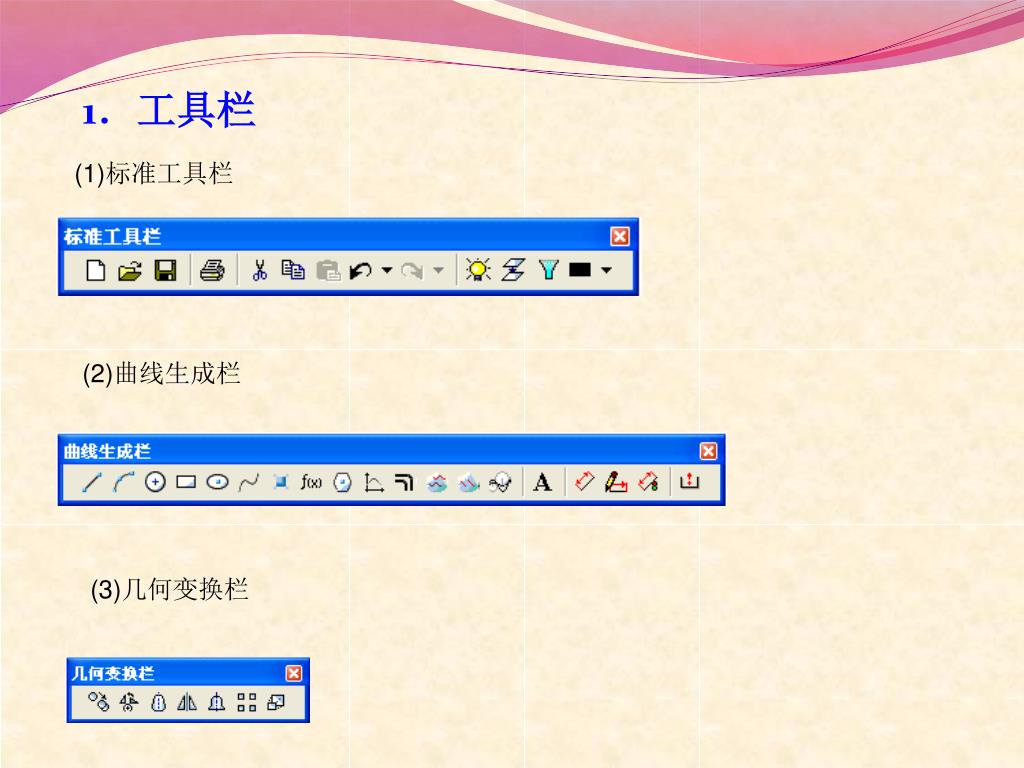

  6. 1．工具栏 (1)标准工具栏 (2)曲线生成栏 (3)几何变换栏

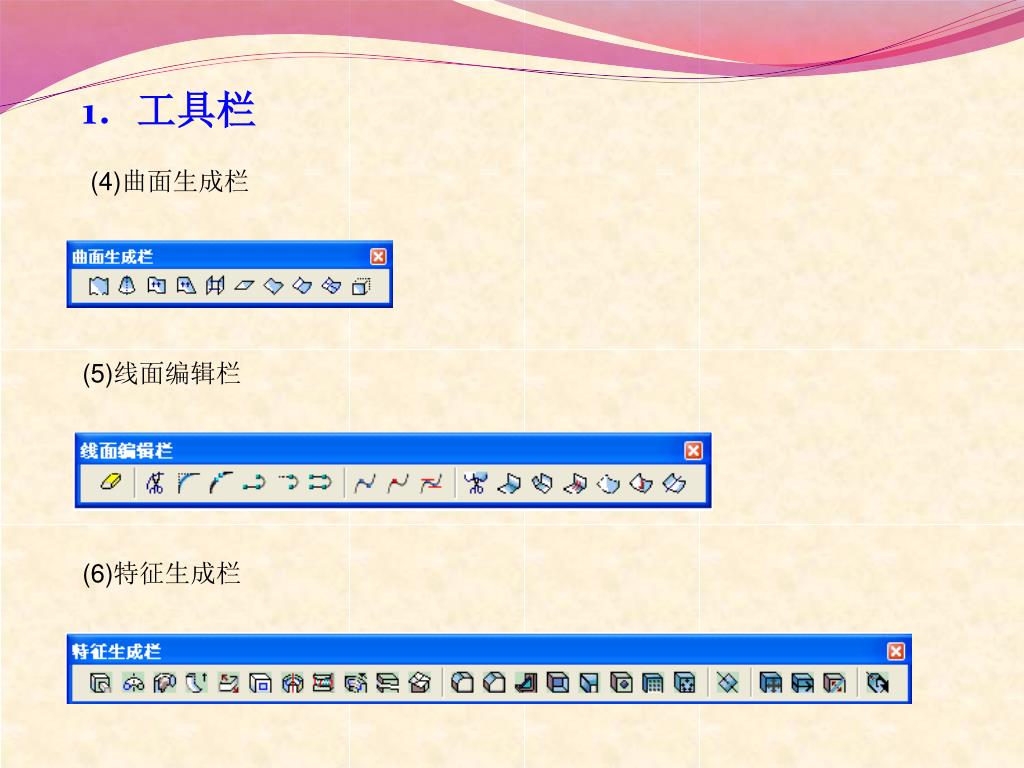

  7. 1．工具栏 (4)曲面生成栏 (5)线面编辑栏 (6)特征生成栏

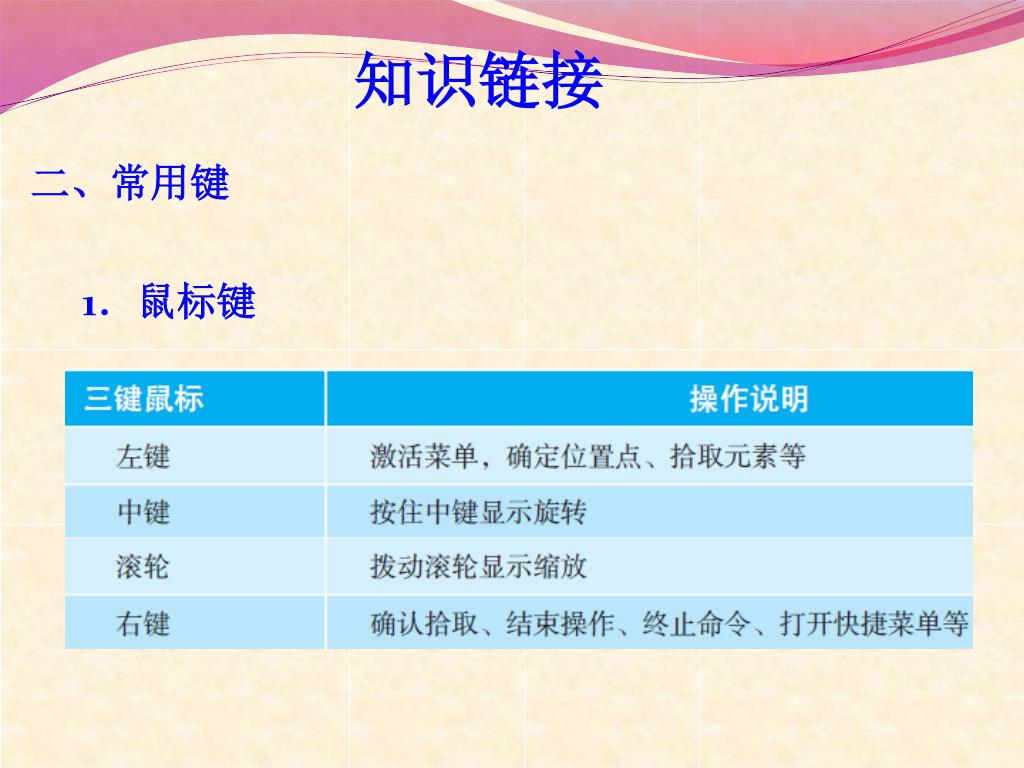

  8. 知识链接 二、常用键 1．鼠标键

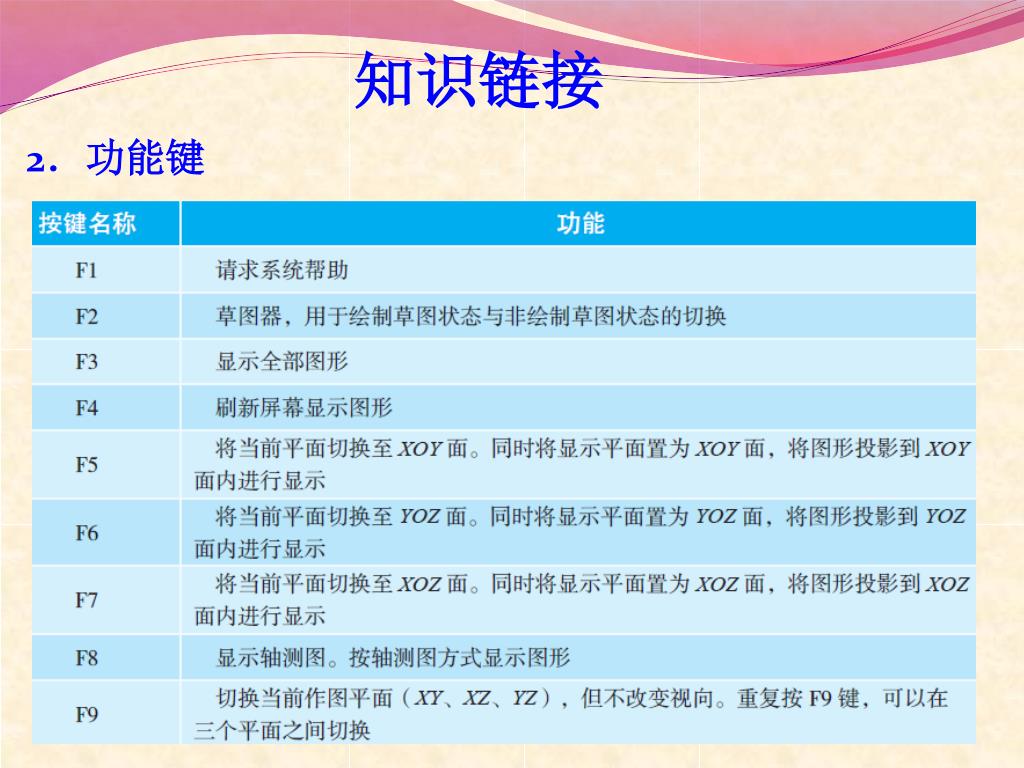

  9. 知识链接 2．功能键

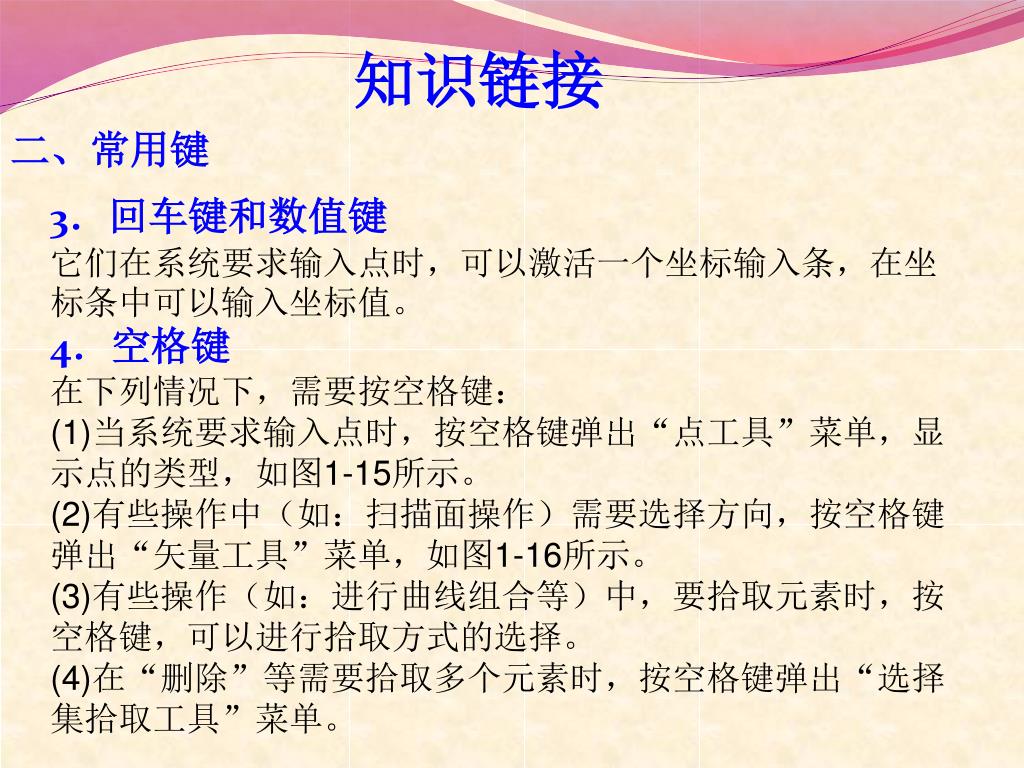

  10. 知识链接 二、常用键 3．回车键和数值键 它们在系统要求输入点时，可以激活一个坐标输入条，在坐标条中可以输入坐标值。 4．空格键 在下列情况下，需要按空格键： (1)当系统要求输入点时，按空格键弹出“点工具”菜单，显示点的类型，如图1-15所示。 (2)有些操作中（如：扫描面操作）需要选择方向，按空格键弹出“矢量工具”菜单，如图1-16所示。 (3)有些操作（如：进行曲线组合等）中，要拾取元素时，按空格键，可以进行拾取方式的选择。 (4)在“删除”等需要拾取多个元素时，按空格键弹出“选择集拾取工具”菜单。
