太 陽 能 發 電 介 紹 ( 光電能 ). 目 錄. 1. 太陽光電發電原理 2. 太陽能電池之優、缺點 3. 太陽能電池分類 4. 最大追蹤功率法則 5. 太陽能電池的製程 6. 太陽能光電發電系統 7. 應用範圍 8. 台灣的太陽能產業. 太陽能電池發展史. 1. 太陽光電池發電原理. 太陽能電池是一種經由太陽光照射後，將光的能量轉換成電能 光電元件，此種光電元件稱為 太陽能電池 （ Solar Cell ），又稱之為 光伏電池 （ Photovoltaic ，簡稱 PV ）。 太陽能電池主要功能是將光能轉換成電能，這種現象稱為 光伏效應 。.

jenis
Download Presentation

太 陽 能 發 電 介 紹 ( 光電能 )

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 太 陽 能 發 電 介 紹(光電能)

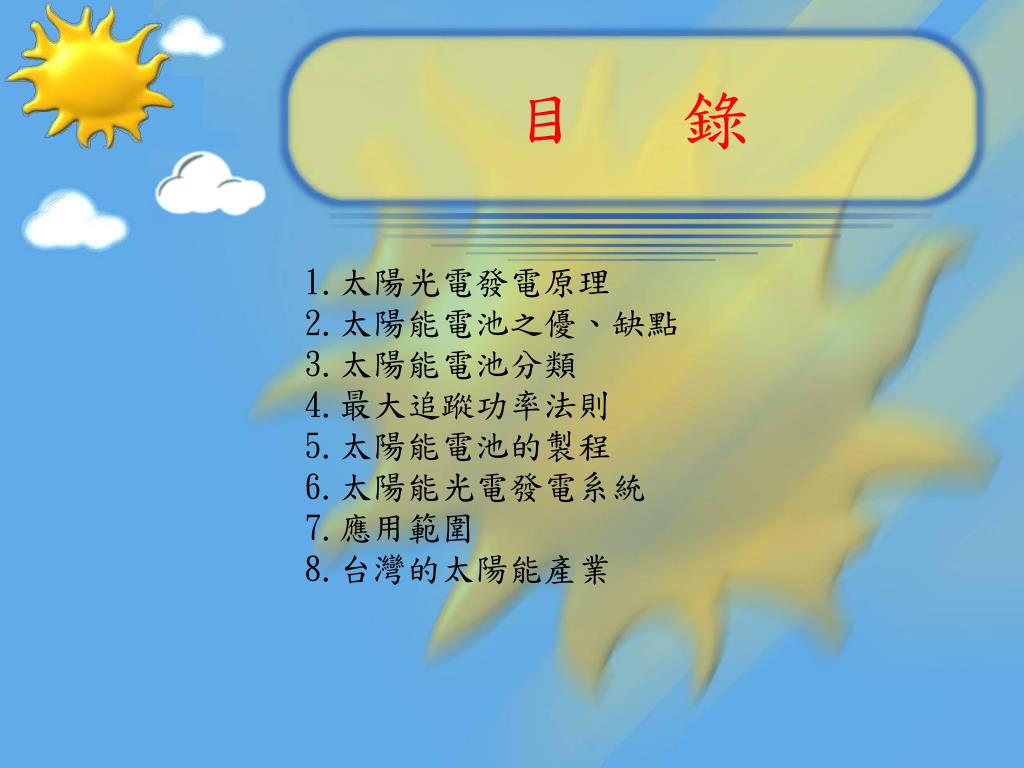

  2. 目 錄 1.太陽光電發電原理 2.太陽能電池之優、缺點 3.太陽能電池分類 4.最大追蹤功率法則 5.太陽能電池的製程 6.太陽能光電發電系統 7.應用範圍 8.台灣的太陽能產業

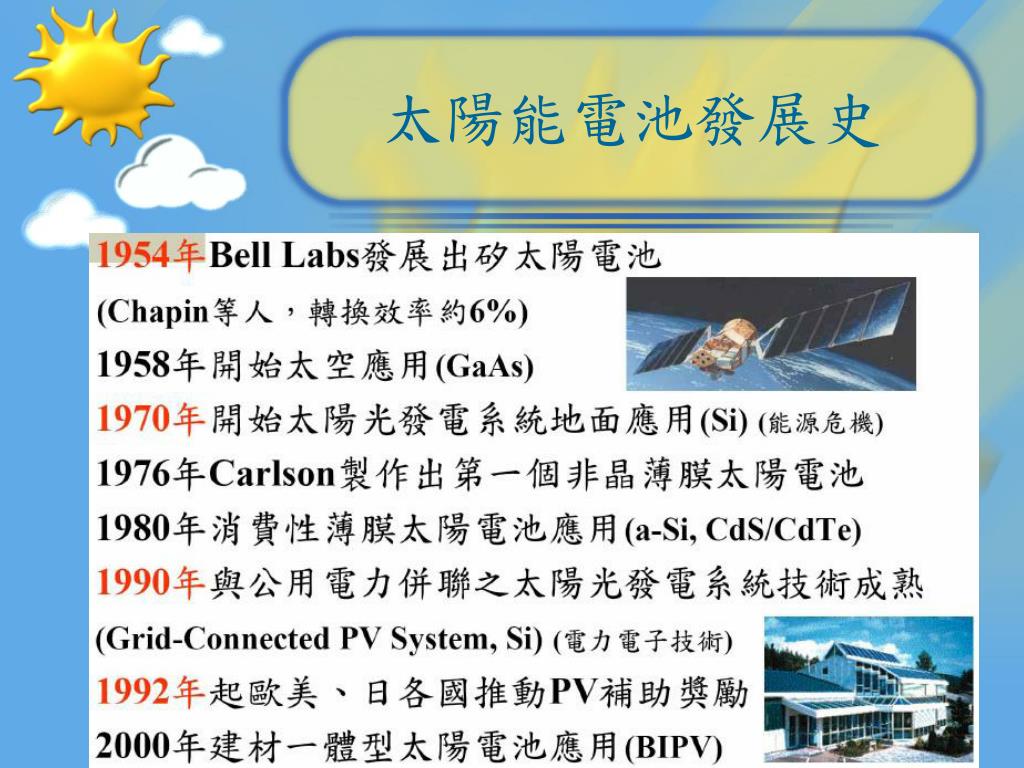

  3. 太陽能電池發展史

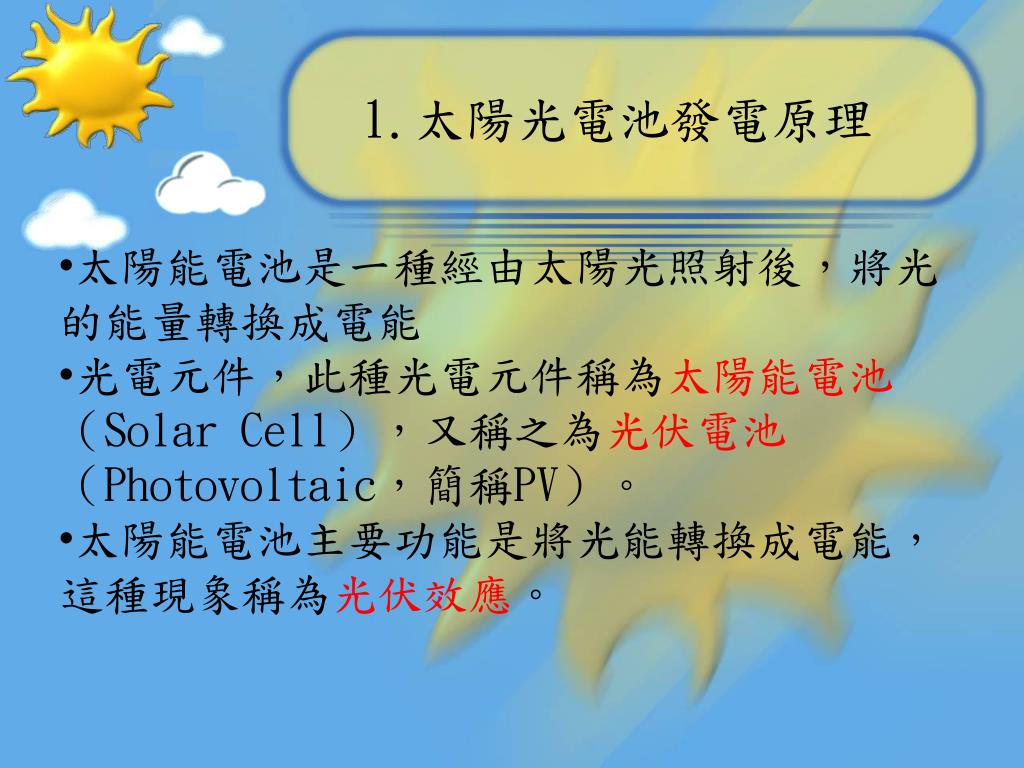

  4. 1.太陽光電池發電原理 • 太陽能電池是一種經由太陽光照射後，將光的能量轉換成電能 • 光電元件，此種光電元件稱為太陽能電池（Solar Cell），又稱之為光伏電池（Photovoltaic，簡稱PV）。 • 太陽能電池主要功能是將光能轉換成電能，這種現象稱為光伏效應。

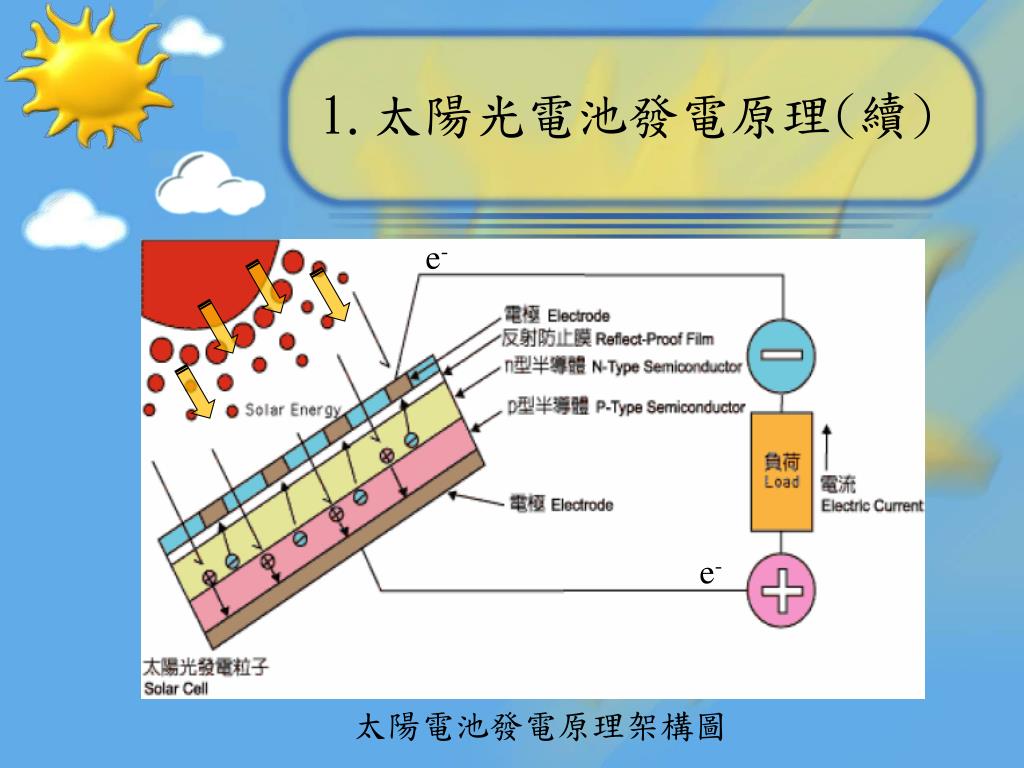

  5. 1.太陽光電池發電原理(續) e- e- 太陽電池發電原理架構圖

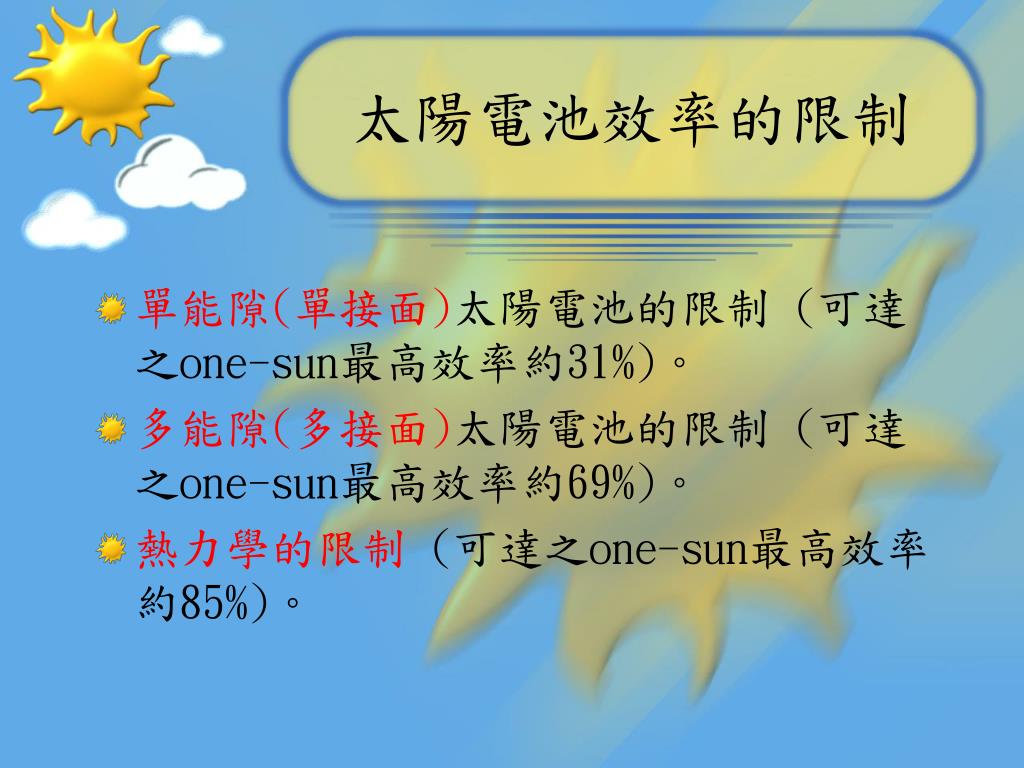

  6. 太陽電池效率的限制 • 單能隙(單接面)太陽電池的限制 (可達之one-sun最高效率約31%)。 • 多能隙(多接面)太陽電池的限制 (可達之one-sun最高效率約69%)。 • 熱力學的限制 (可達之one-sun最高效率約85%)。

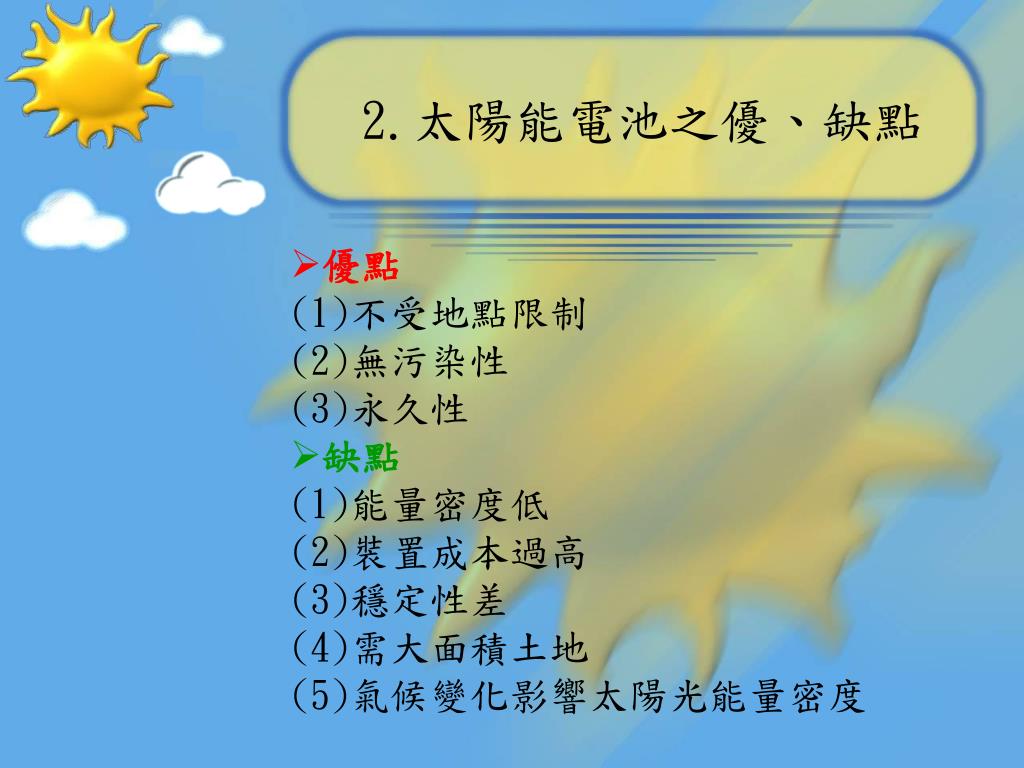

  7. 2.太陽能電池之優、缺點 • 優點 • (1)不受地點限制 • (2)無污染性 • (3)永久性 • 缺點 • (1)能量密度低 • (2)裝置成本過高 • (3)穩定性差 • (4)需大面積土地 • (5)氣候變化影響太陽光能量密度

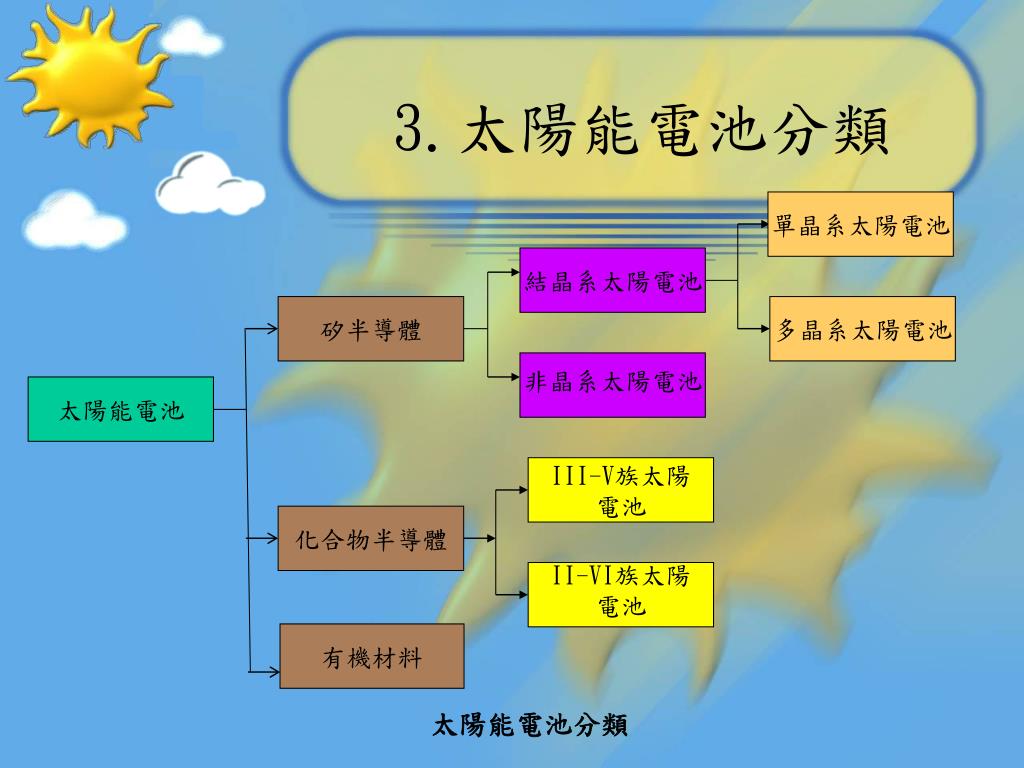

  8. 3.太陽能電池分類 單晶系太陽電池 結晶系太陽電池 矽半導體 多晶系太陽電池 非晶系太陽電池 太陽能電池 III-V族太陽 電池 化合物半導體 II-VI族太陽 電池 有機材料 太陽能電池分類

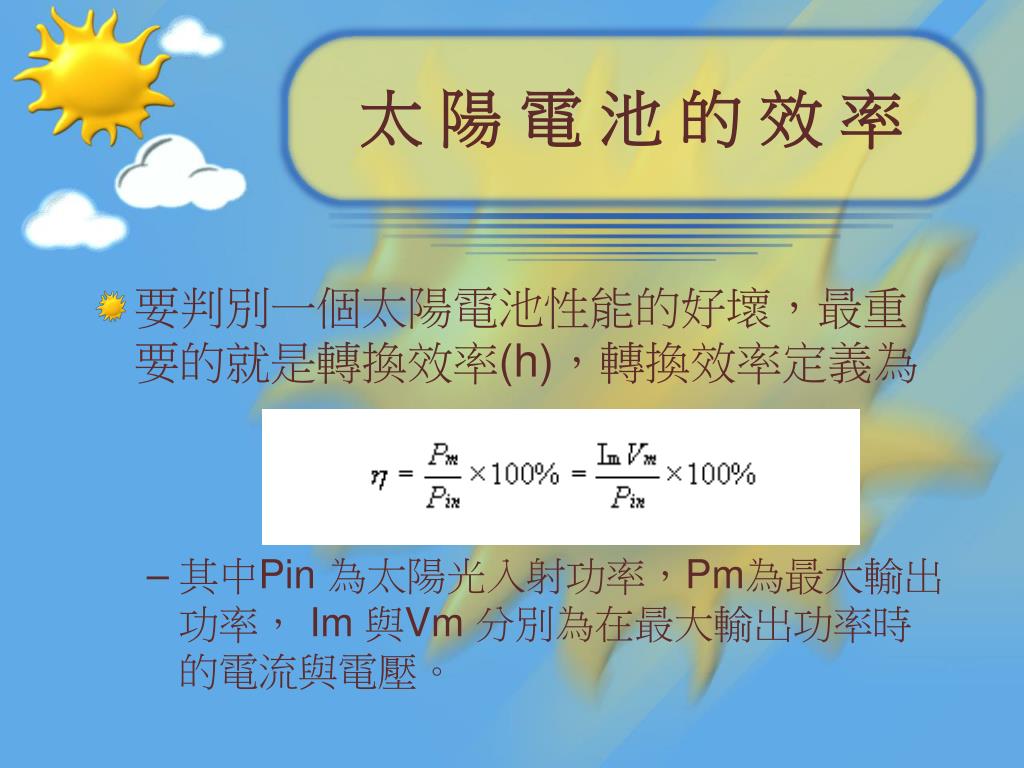

  9. 太 陽 電 池 的 效 率 • 要判別一個太陽電池性能的好壞，最重要的就是轉換效率(h)，轉換效率定義為 • 其中Pin 為太陽光入射功率，Pm為最大輸出功率， Im 與Vm 分別為在最大輸出功率時的電流與電壓。

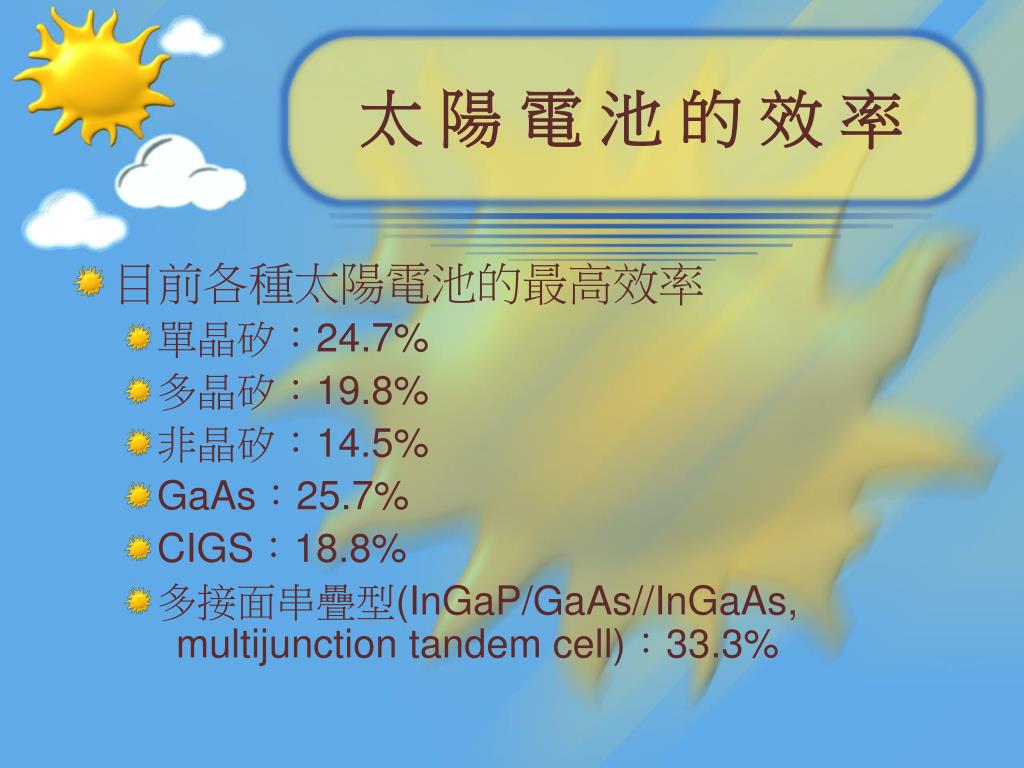

  10. 太 陽 電 池 的 效 率 • 目前各種太陽電池的最高效率 • 單晶矽：24.7% • 多晶矽：19.8% • 非晶矽：14.5% • GaAs：25.7% • CIGS：18.8% • 多接面串疊型(InGaP/GaAs//InGaAs, multijunction tandem cell)：33.3%

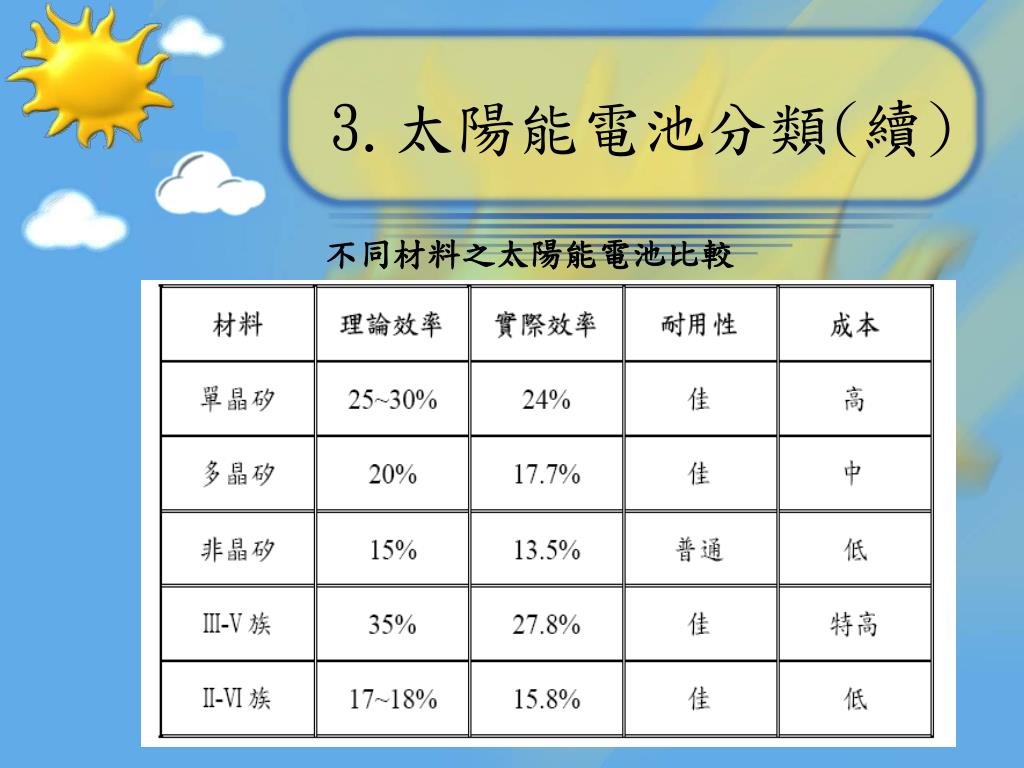

  11. 3.太陽能電池分類(續) 不同材料之太陽能電池比較

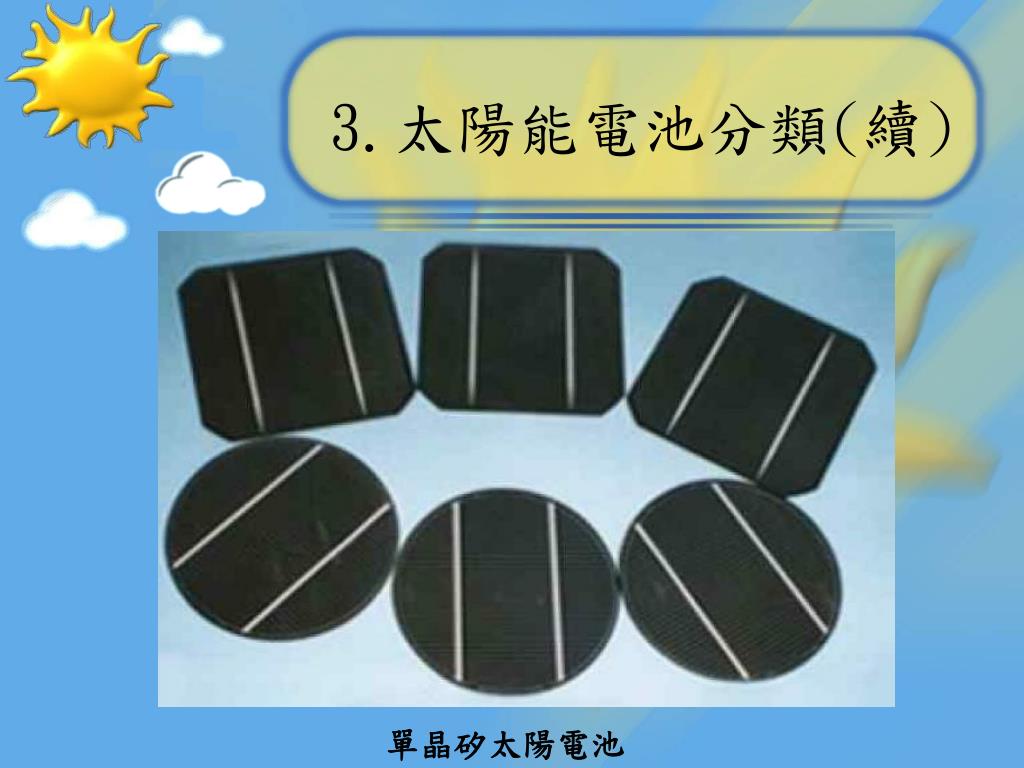

  12. 3.太陽能電池分類(續) 單晶矽太陽電池

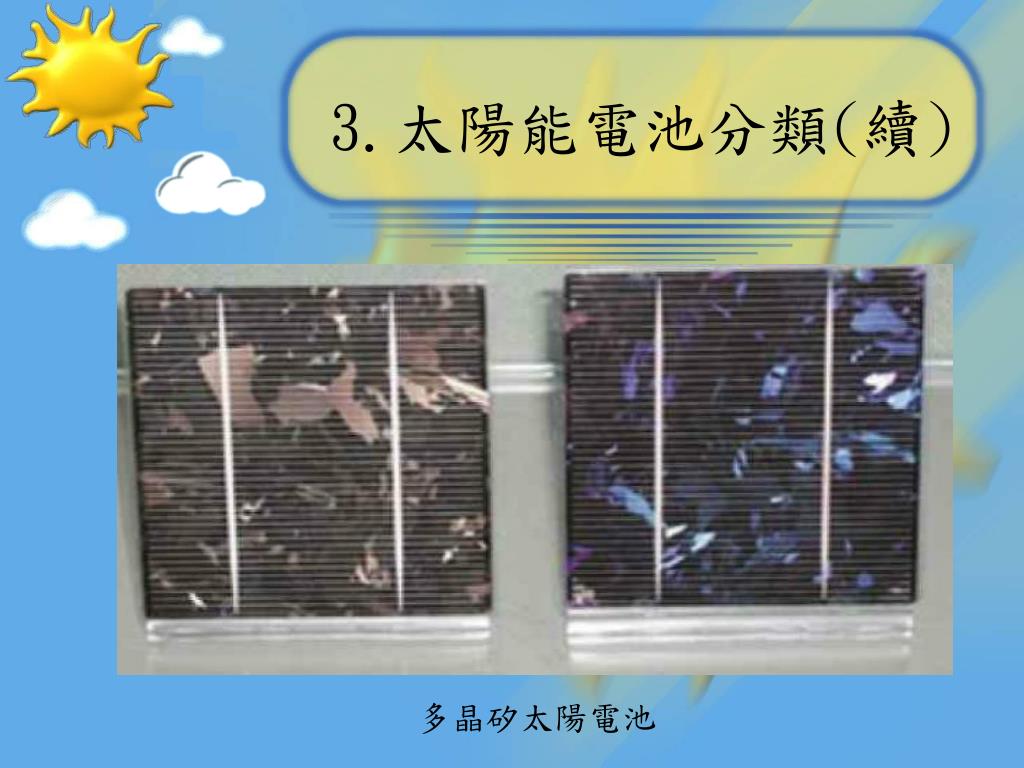

  13. 3.太陽能電池分類(續) 多晶矽太陽電池

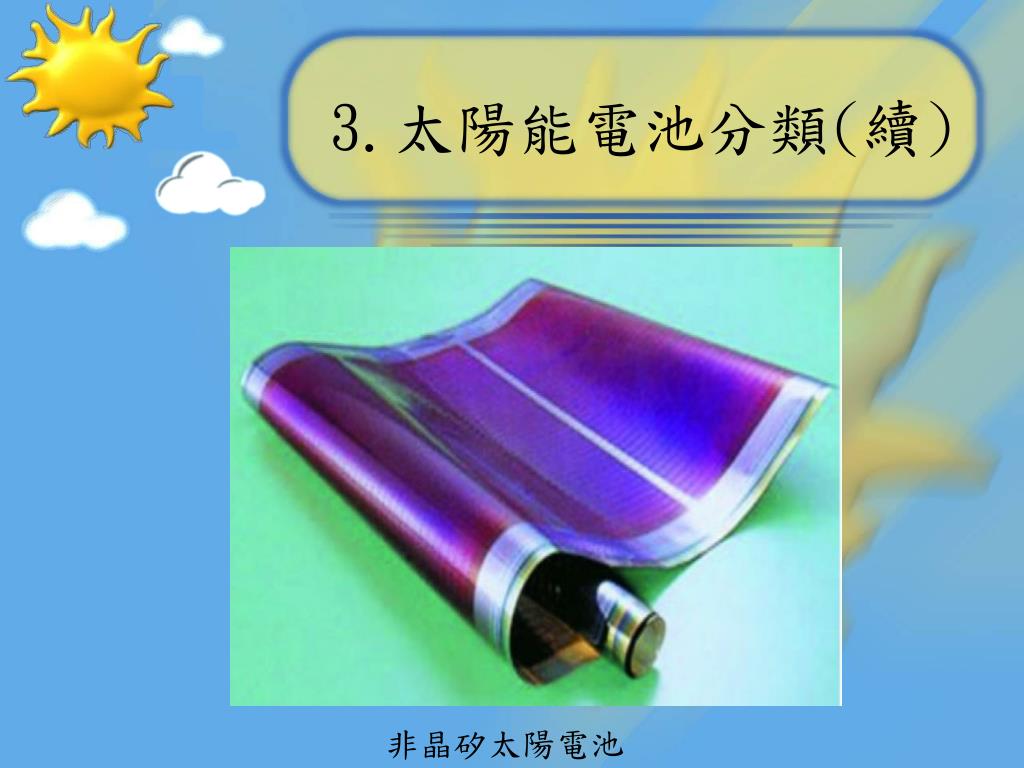

  14. 3.太陽能電池分類(續) 非晶矽太陽電池

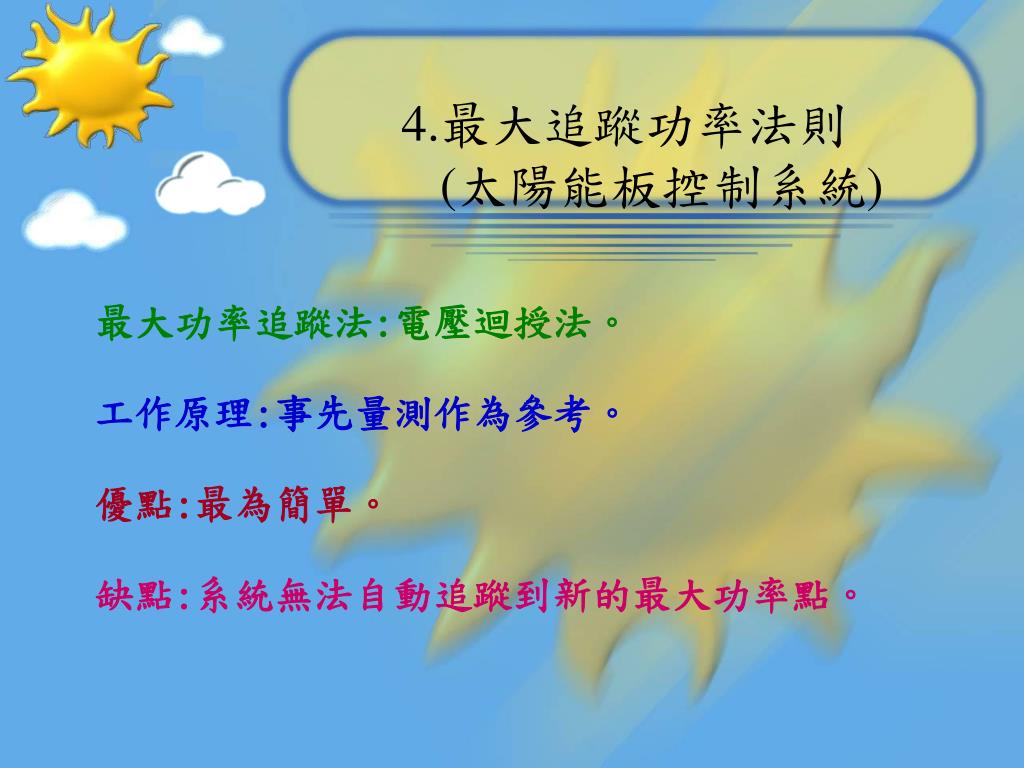

  15. 4.最大追蹤功率法則 (太陽能板控制系統) 最大功率追蹤法:電壓迴授法。 工作原理:事先量測作為參考。 優點:最為簡單。 缺點:系統無法自動追蹤到新的最大功率點。

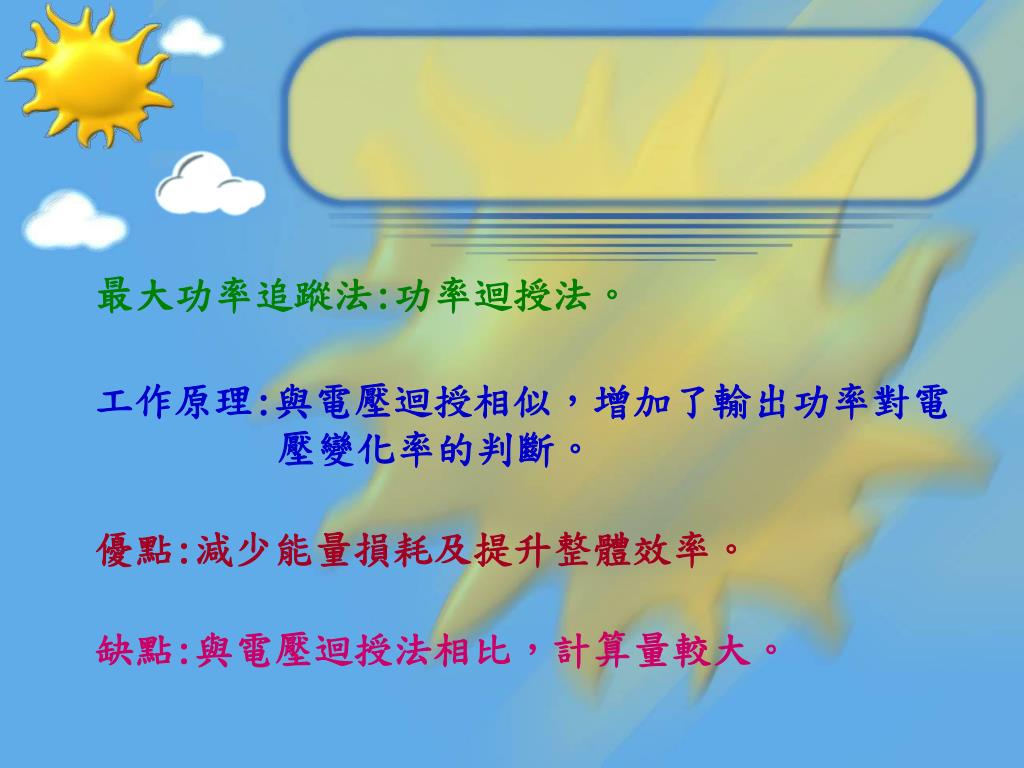

  16. 最大功率追蹤法:功率迴授法。 工作原理:與電壓迴授相似，增加了輸出功率對電 壓變化率的判斷。 優點:減少能量損耗及提升整體效率。 缺點:與電壓迴授法相比，計算量較大。

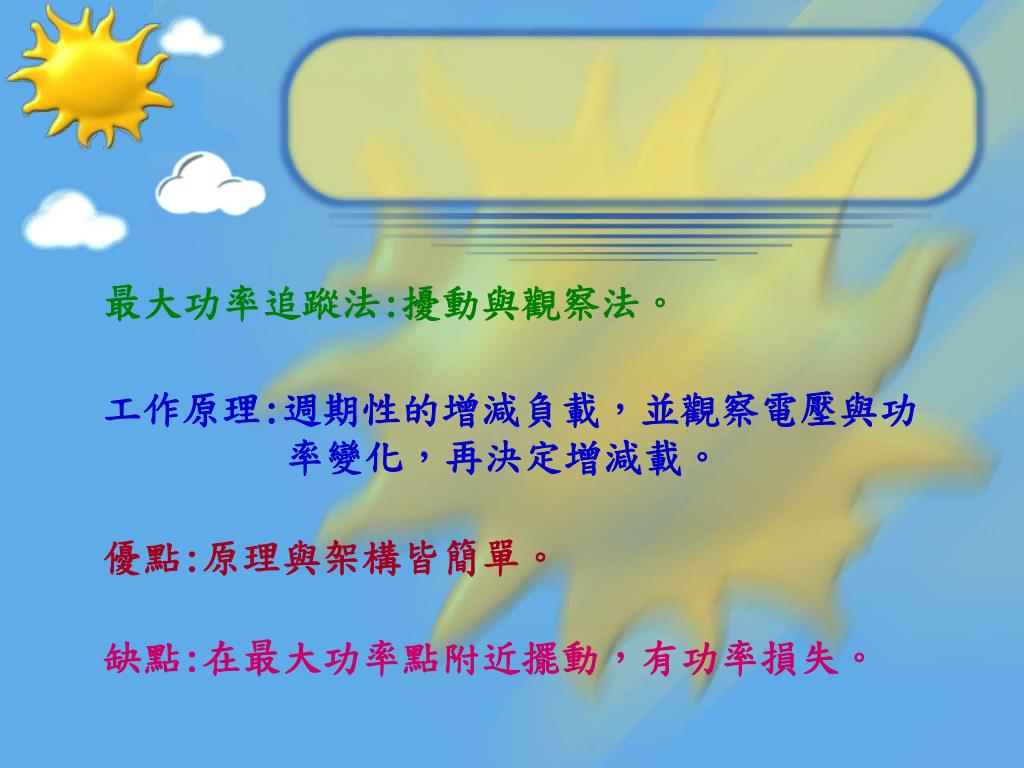

  17. 最大功率追蹤法:擾動與觀察法。 工作原理:週期性的增減負載，並觀察電壓與功 率變化，再決定增減載。 優點:原理與架構皆簡單。 缺點:在最大功率點附近擺動，有功率損失。

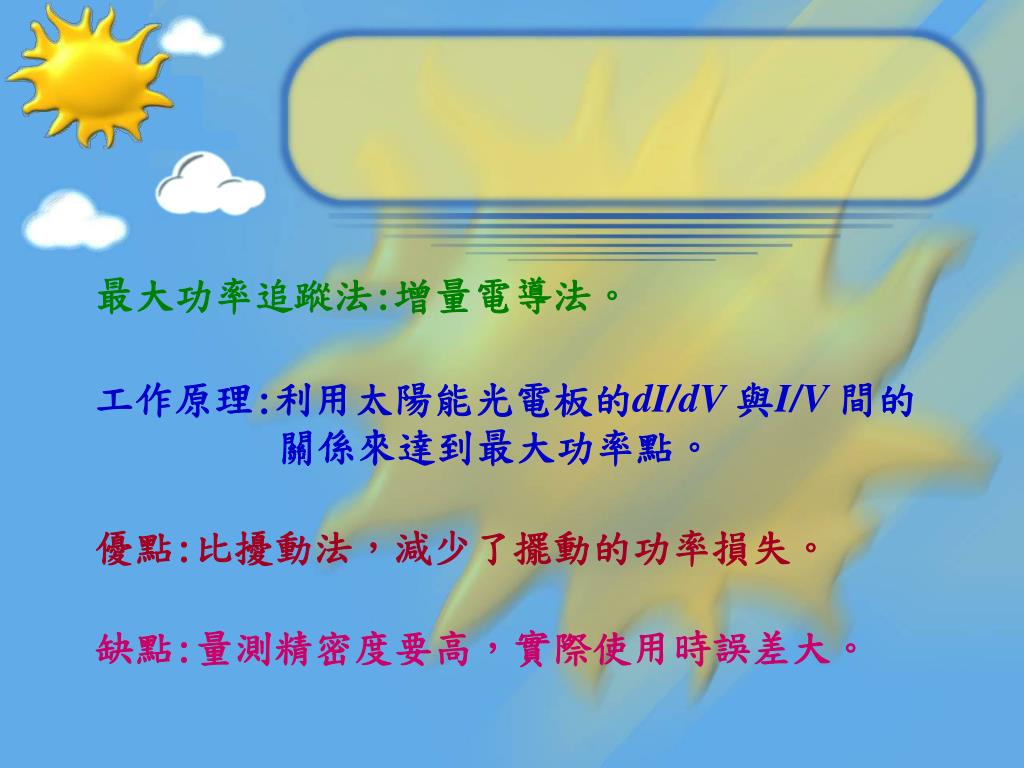

  18. 最大功率追蹤法:增量電導法。 工作原理:利用太陽能光電板的dI/dV與I/V 間的 關係來達到最大功率點。 優點:比擾動法，減少了擺動的功率損失。 缺點:量測精密度要高，實際使用時誤差大。

  19. 最大功率追蹤法:直線近似法。 工作原理:利用dP/dI=0並以一直線來近似太陽能 光電板的最大功率點。 優點:實現容易、架構簡單。 缺點:光電板及元件老化時會失去準確度。

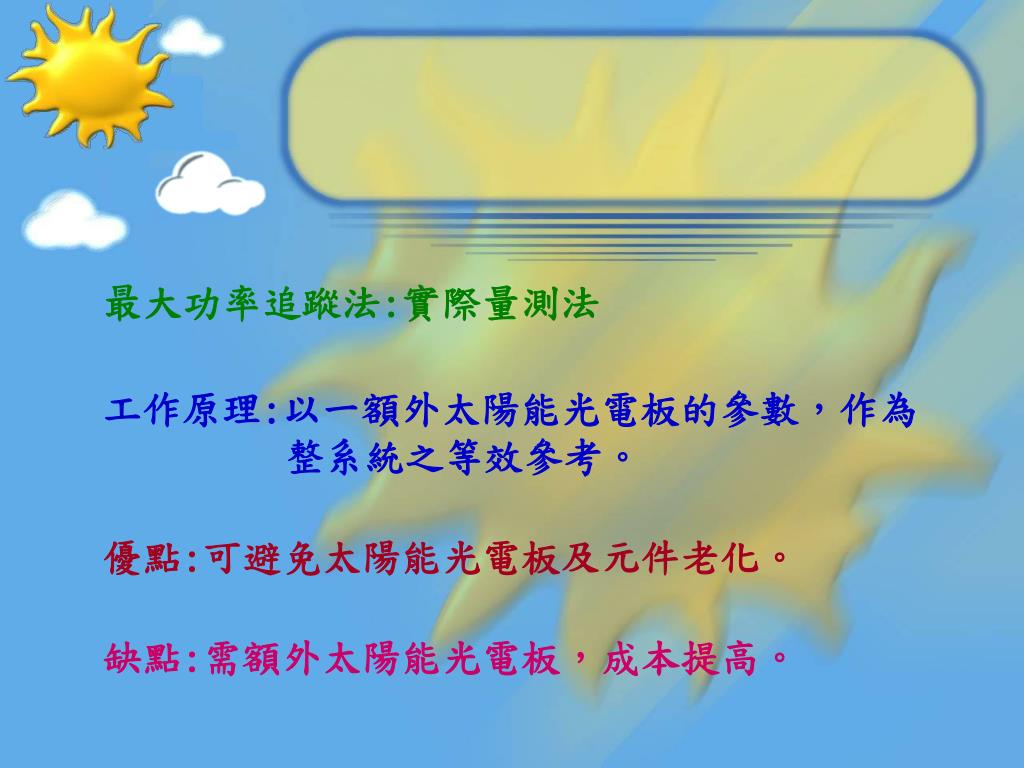

  20. 最大功率追蹤法:實際量測法 工作原理:以一額外太陽能光電板的參數，作為 整系統之等效參考。 優點:可避免太陽能光電板及元件老化。 缺點:需額外太陽能光電板，成本提高。

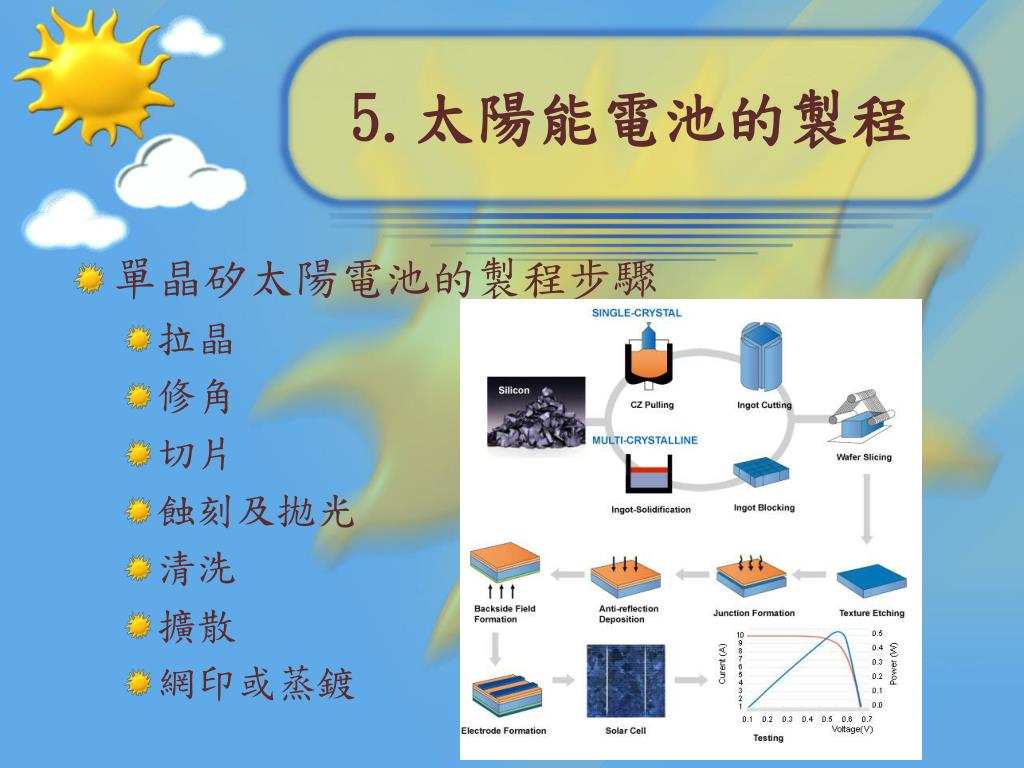

  21. 5.太陽能電池的製程 • 單晶矽太陽電池的製程步驟 • 拉晶 • 修角 • 切片 • 蝕刻及拋光 • 清洗 • 擴散 • 網印或蒸鍍

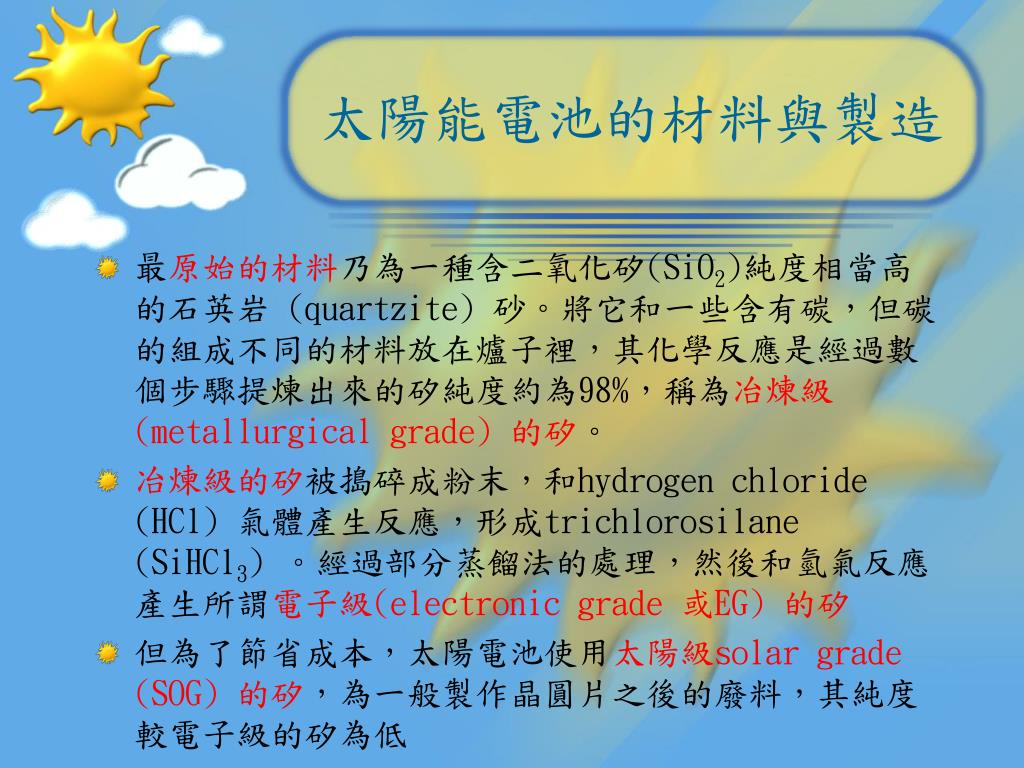

  22. 太陽能電池的材料與製造 • 最原始的材料乃為一種含二氧化矽(SiO2)純度相當高的石英岩 (quartzite) 砂。將它和一些含有碳，但碳的組成不同的材料放在爐子裡，其化學反應是經過數個步驟提煉出來的矽純度約為98%，稱為冶煉級 (metallurgical grade) 的矽。 • 冶煉級的矽被搗碎成粉末，和hydrogen chloride (HCl) 氣體產生反應，形成trichlorosilane (SiHCl3) 。經過部分蒸餾法的處理，然後和氫氣反應產生所謂電子級(electronic grade 或EG) 的矽 • 但為了節省成本，太陽電池使用太陽級solar grade (SOG) 的矽，為一般製作晶圓片之後的廢料，其純度較電子級的矽為低

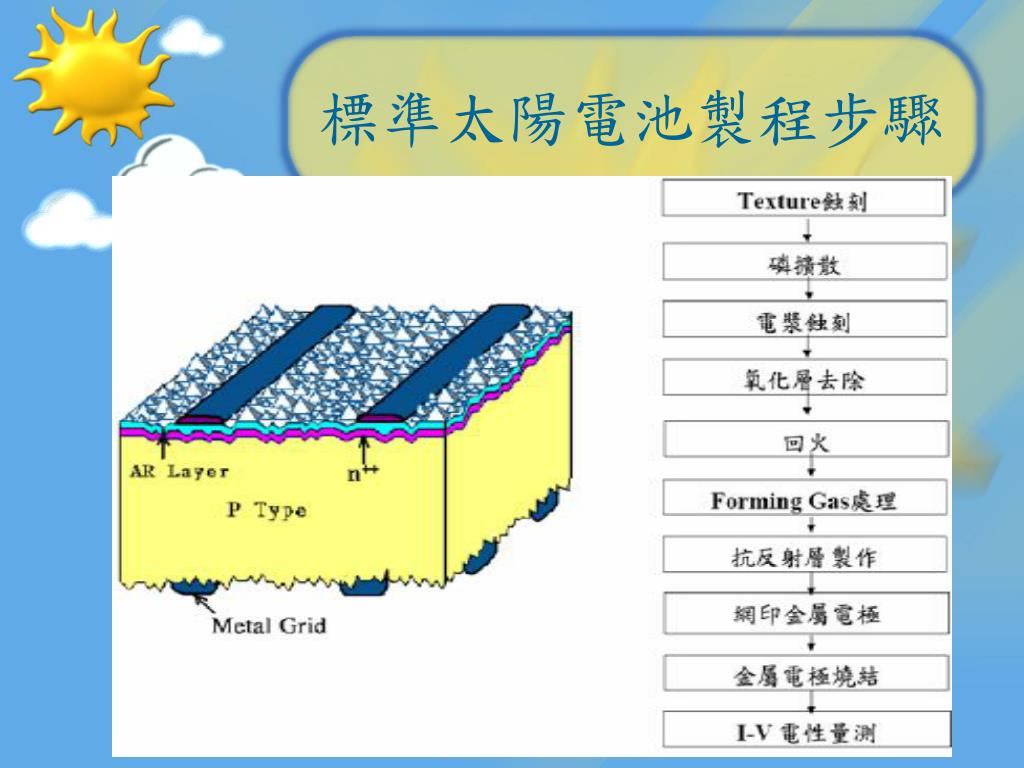

  23. 標準太陽電池製程步驟

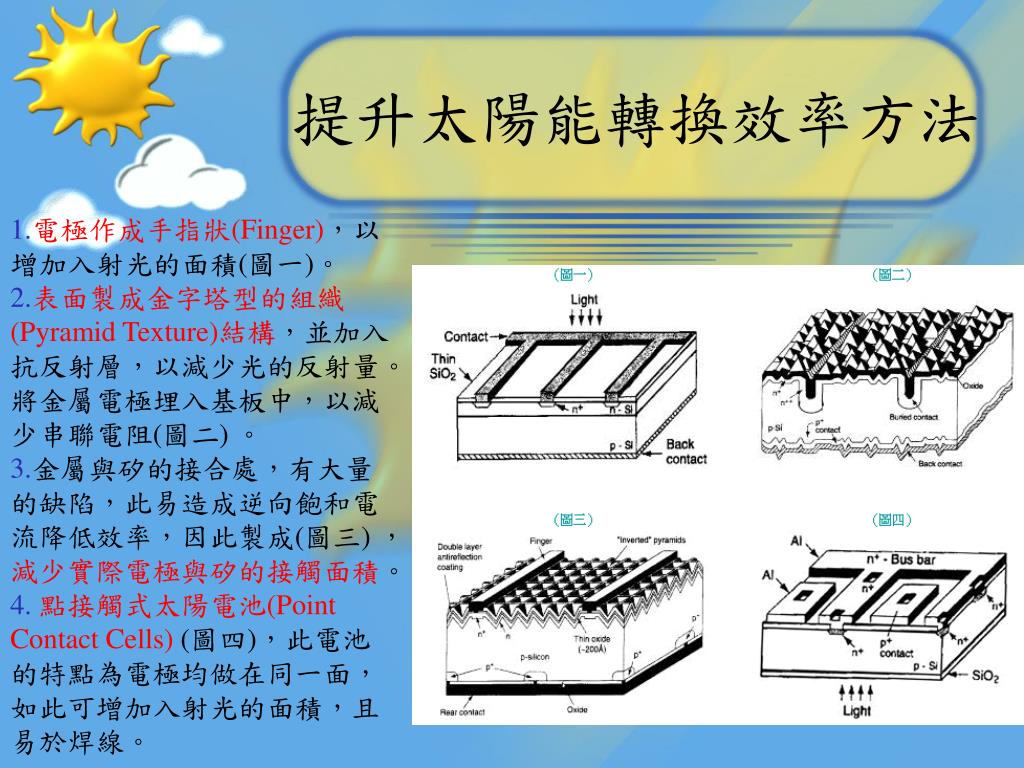

  24. 提升太陽能轉換效率方法 1.電極作成手指狀(Finger)，以增加入射光的面積(圖一)。 2.表面製成金字塔型的組織(Pyramid Texture)結構，並加入抗反射層，以減少光的反射量。 將金屬電極埋入基板中，以減少串聯電阻(圖二)。 3.金屬與矽的接合處，有大量的缺陷，此易造成逆向飽和電流降低效率，因此製成(圖三) ，減少實際電極與矽的接觸面積。 4. 點接觸式太陽電池(Point Contact Cells) (圖四)，此電池的特點為電極均做在同一面，如此可增加入射光的面積，且易於焊線。

  25. 5.太陽能光電發電系統 太陽光電系統構件及特色 太陽光電發電系統（PV system）主要是由太陽電池組列、電力調節器（Power Conditioner，即包括直/交流轉換器（Inverter）、系統控制器及併聯保護裝置等、配線箱、蓄電池等所構成。

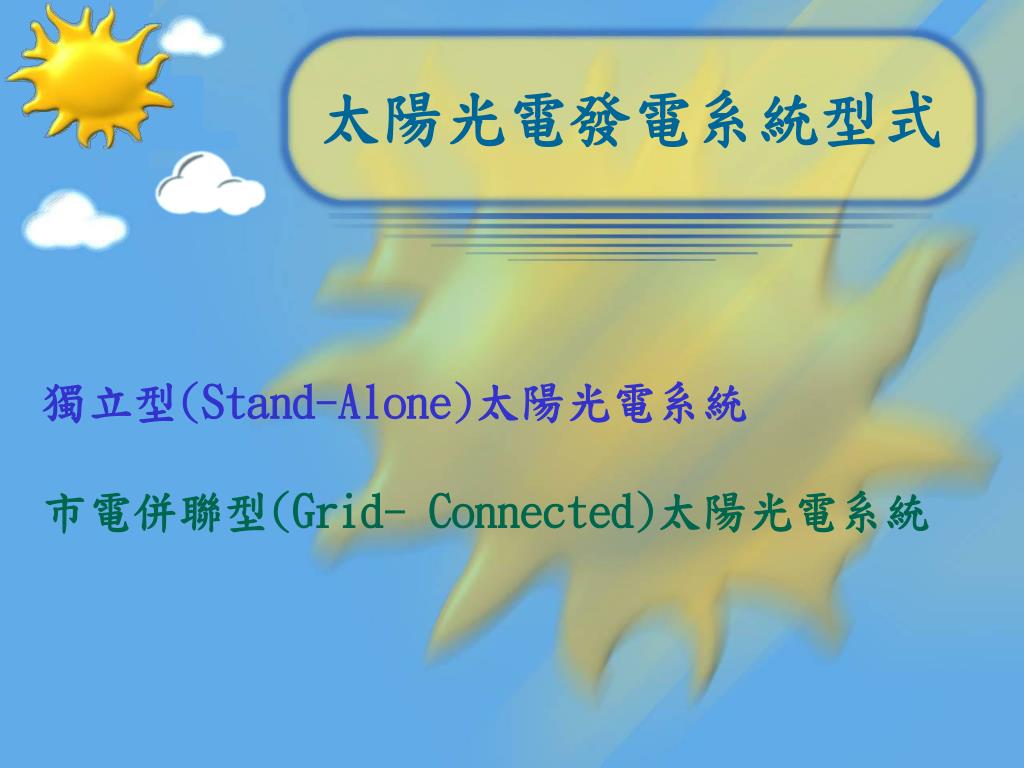

  26. 太陽光電發電系統型式 獨立型(Stand-Alone)太陽光電系統 市電併聯型(Grid- Connected)太陽光電系統

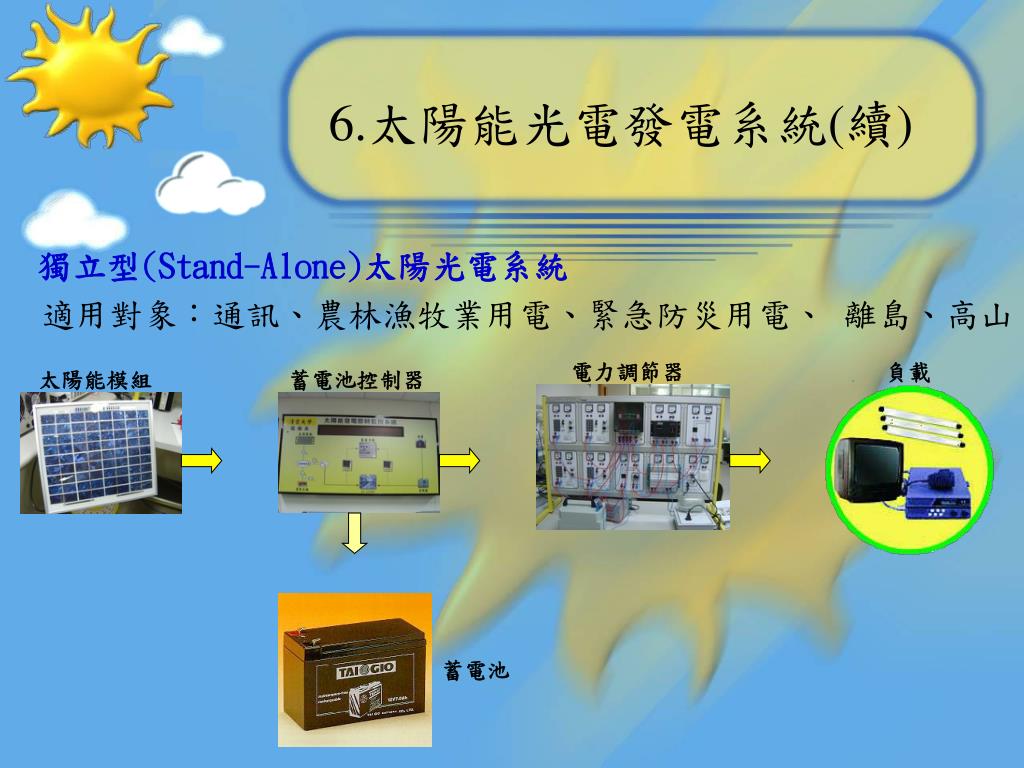

  27. 6.太陽能光電發電系統(續) 獨立型(Stand-Alone)太陽光電系統 適用對象：通訊、農林漁牧業用電、緊急防災用電、 離島、高山 電力調節器 負載 太陽能模組 蓄電池控制器 蓄電池

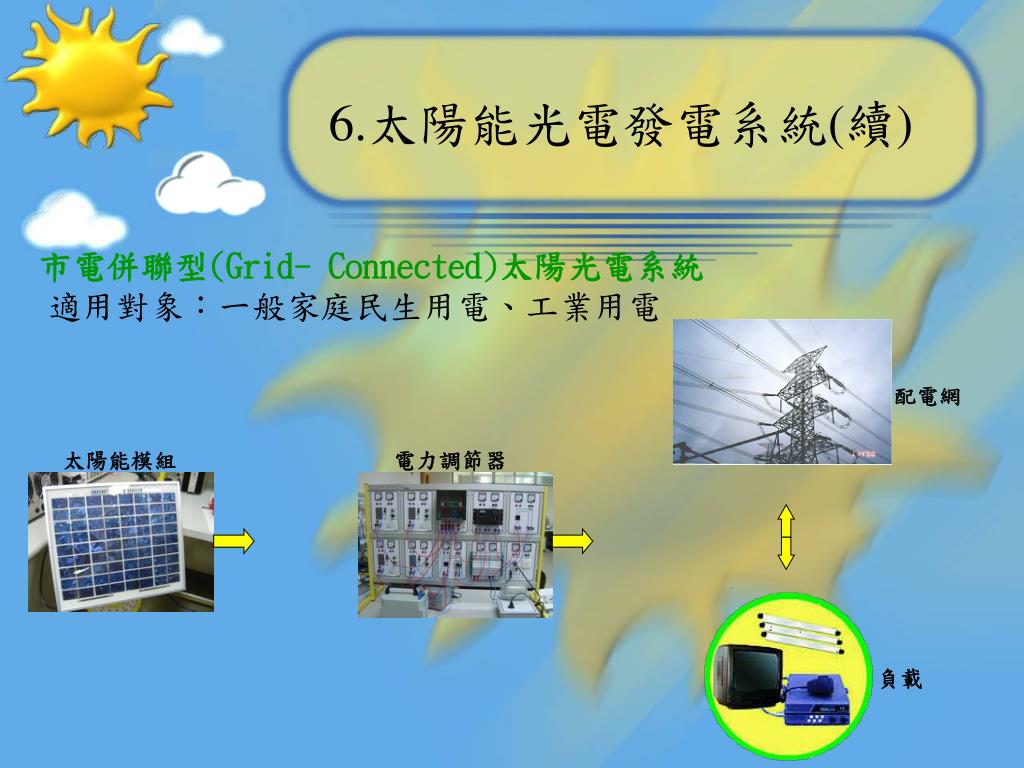

  28. 6.太陽能光電發電系統(續) 市電併聯型(Grid- Connected)太陽光電系統 適用對象：一般家庭民生用電、工業用電 配電網 太陽能模組 電力調節器 負載

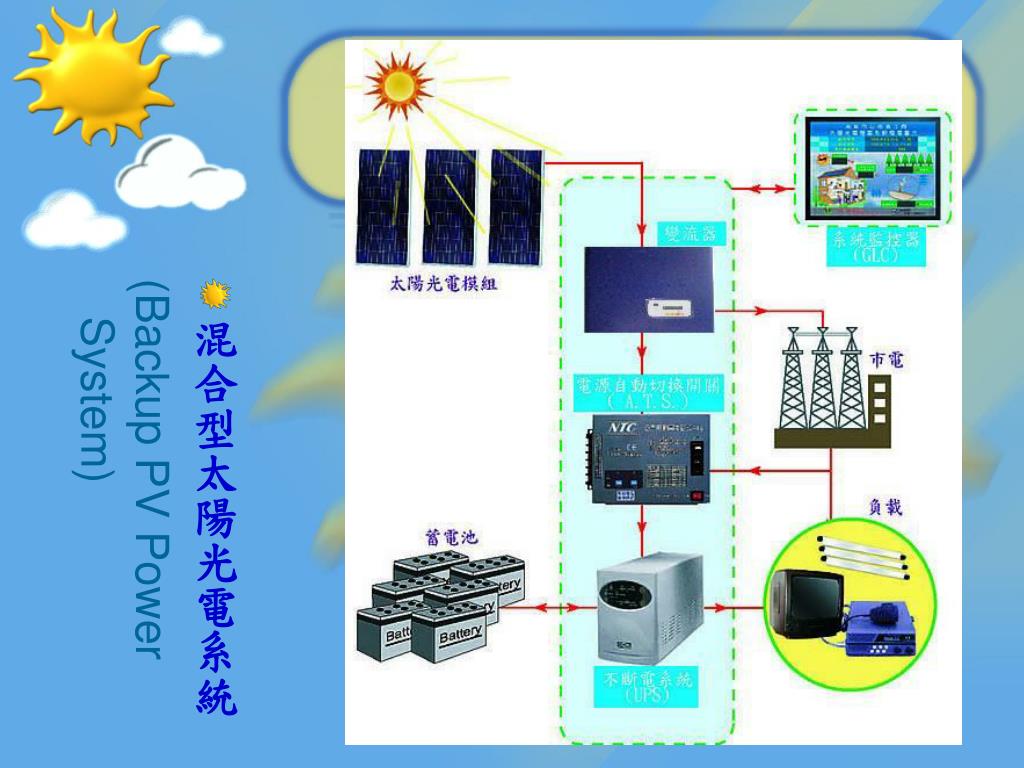

  29. 混合型太陽光電系統 (Backup PV Power System)

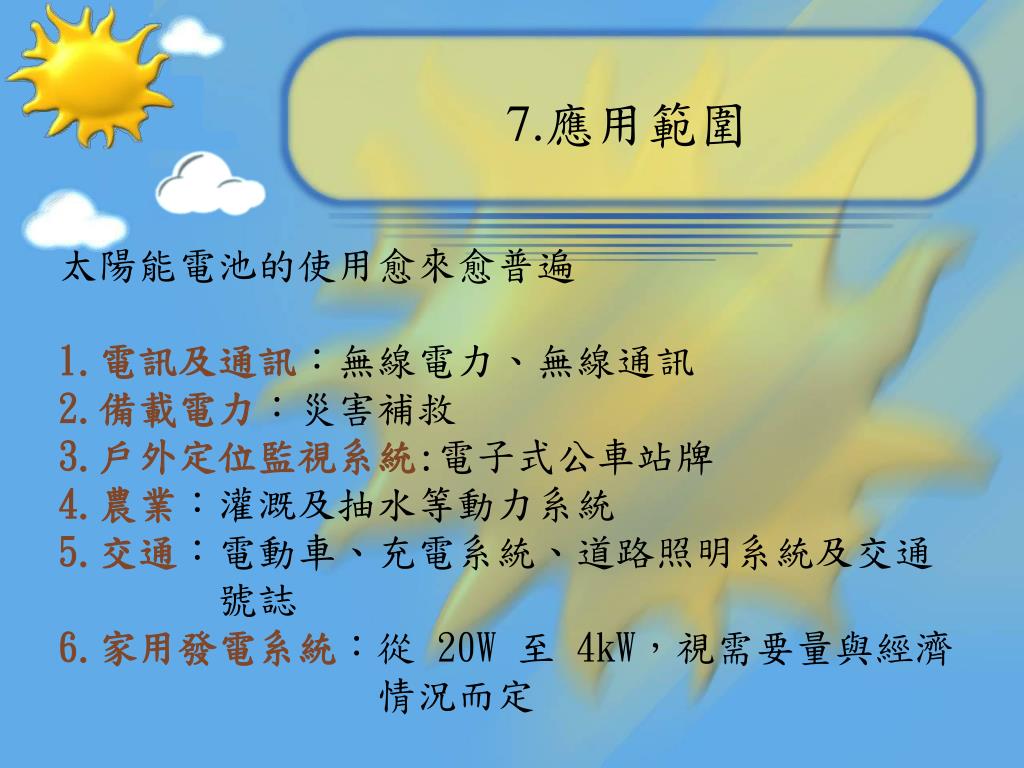

  30. 7.應用範圍 太陽能電池的使用愈來愈普遍 1.電訊及通訊：無線電力、無線通訊 2.備載電力：災害補救 3.戶外定位監視系統:電子式公車站牌 4.農業：灌溉及抽水等動力系統 5.交通：電動車、充電系統、道路照明系統及交通 號誌 6.家用發電系統：從 20W 至 4kW，視需要量與經濟 情況而定

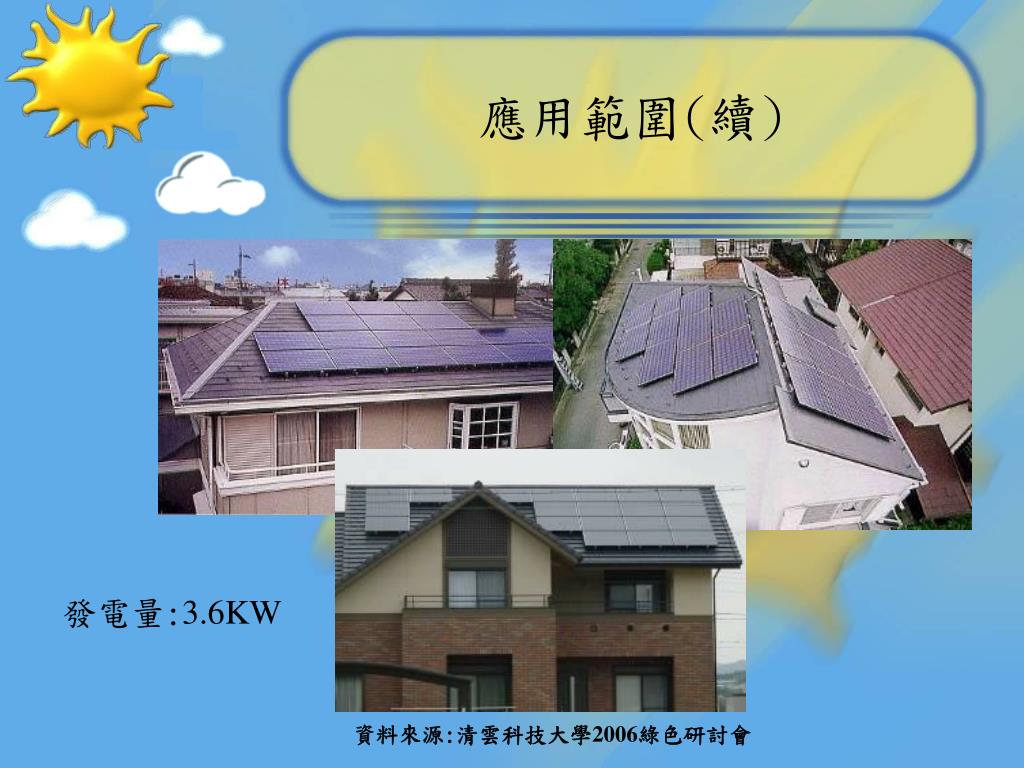

  31. 應用範圍(續) 發電量:3.6KW 資料來源:清雲科技大學2006綠色研討會

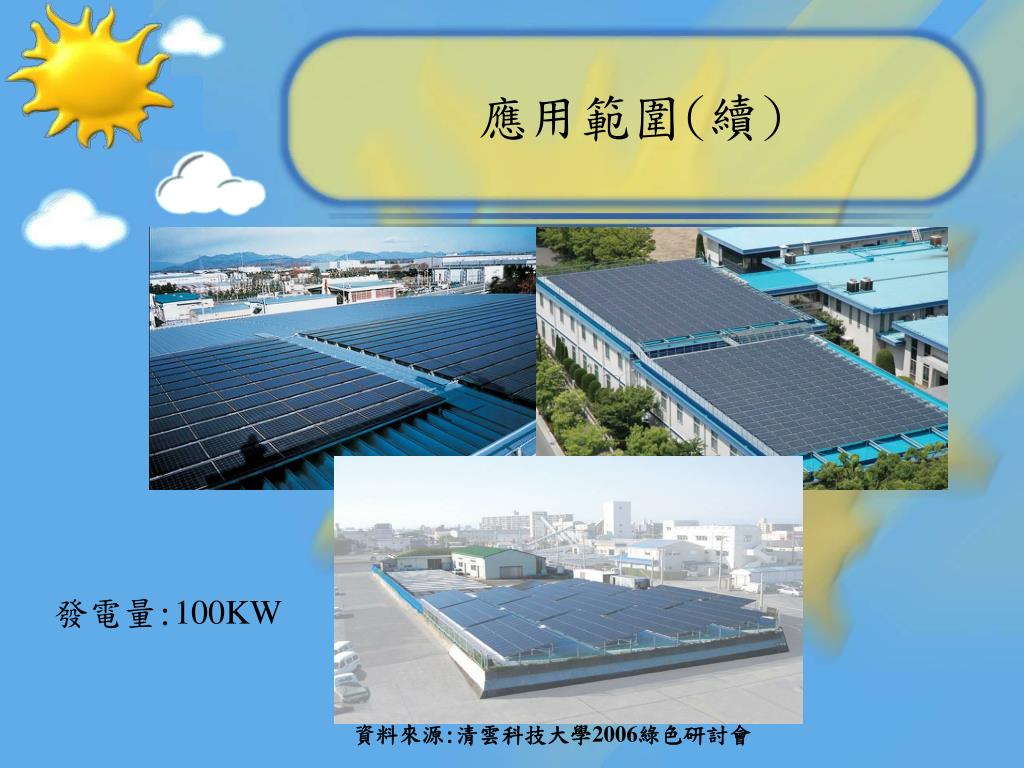

  32. 應用範圍(續) 發電量:100KW 資料來源:清雲科技大學2006綠色研討會

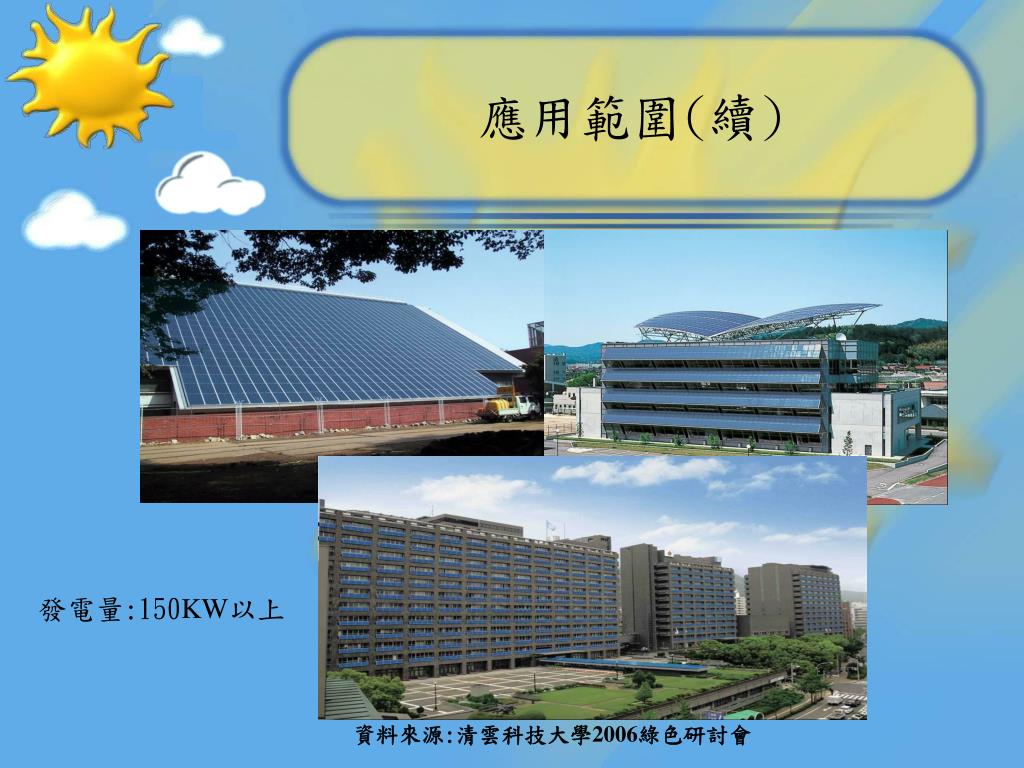

  33. 應用範圍(續) 發電量:150KW以上 資料來源:清雲科技大學2006綠色研討會

  34. 應用範圍(續)

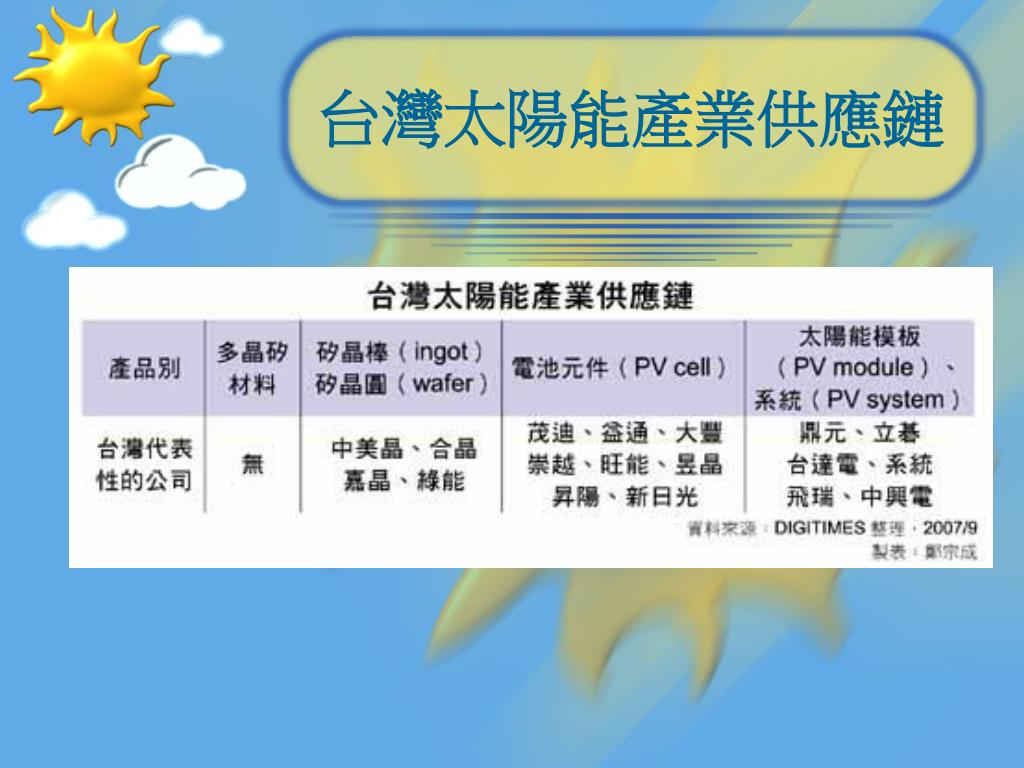

  35. 台灣太陽能產業供應鏈

  36. THANK YOU !!
