充電機 (SMR 盤 ) 系統介紹. SMR 盤開機送電操作說明. 電力配電盤之外部電力引進 市電 -- 輸入 在送電前先確認是否有短路現象,並確認市電輸入是否正常。將標示交流輸入開關送上,電錶檢測是否正常。市電輸入,大電流繼電器會保持於 “ 市電 ” 位置。 發電機 -- 輸入 當市電中斷後,開啟發電機,確認輸入電源是否正常為 110Vac ,打開右側發電機插座位置的小門,將發電機轉接頭插入,大電流電驛會自動切到 “ 發電機 ” 位置。. 發電機插座. SMR 盤開機送電操作說明.
E N D

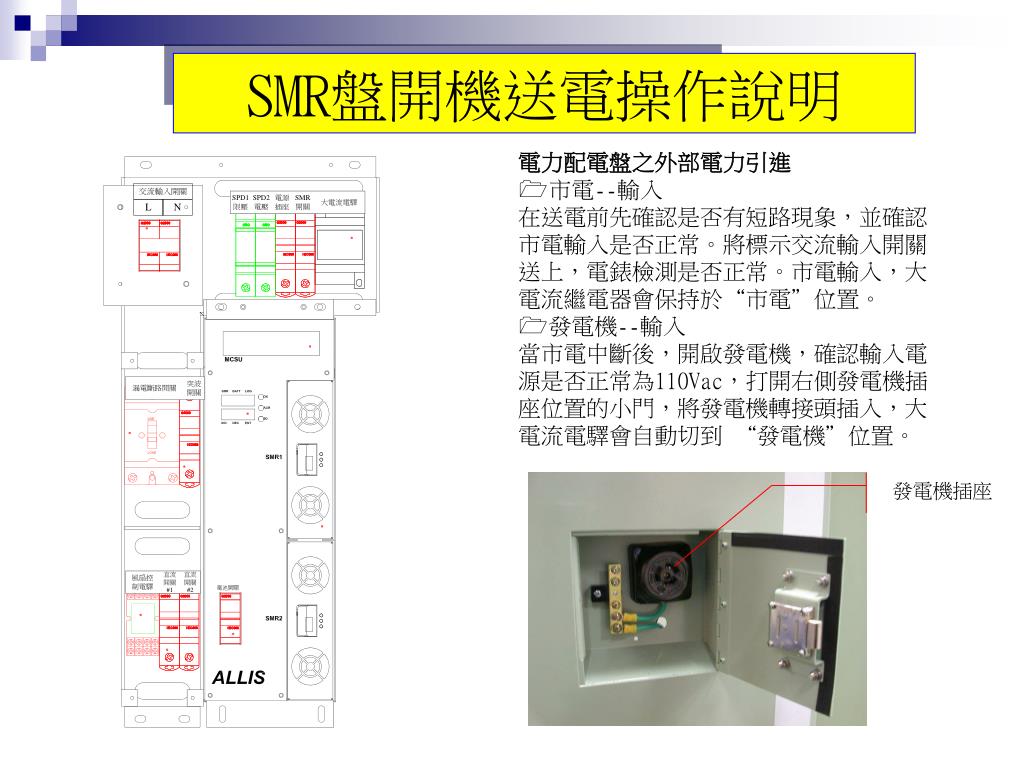

SMR盤開機送電操作說明 電力配電盤之外部電力引進 市電--輸入 在送電前先確認是否有短路現象,並確認市電輸入是否正常。將標示交流輸入開關送上,電錶檢測是否正常。市電輸入,大電流繼電器會保持於“市電”位置。 發電機--輸入 當市電中斷後,開啟發電機,確認輸入電源是否正常為110Vac,打開右側發電機插座位置的小門,將發電機轉接頭插入,大電流電驛會自動切到 “發電機”位置。 發電機插座

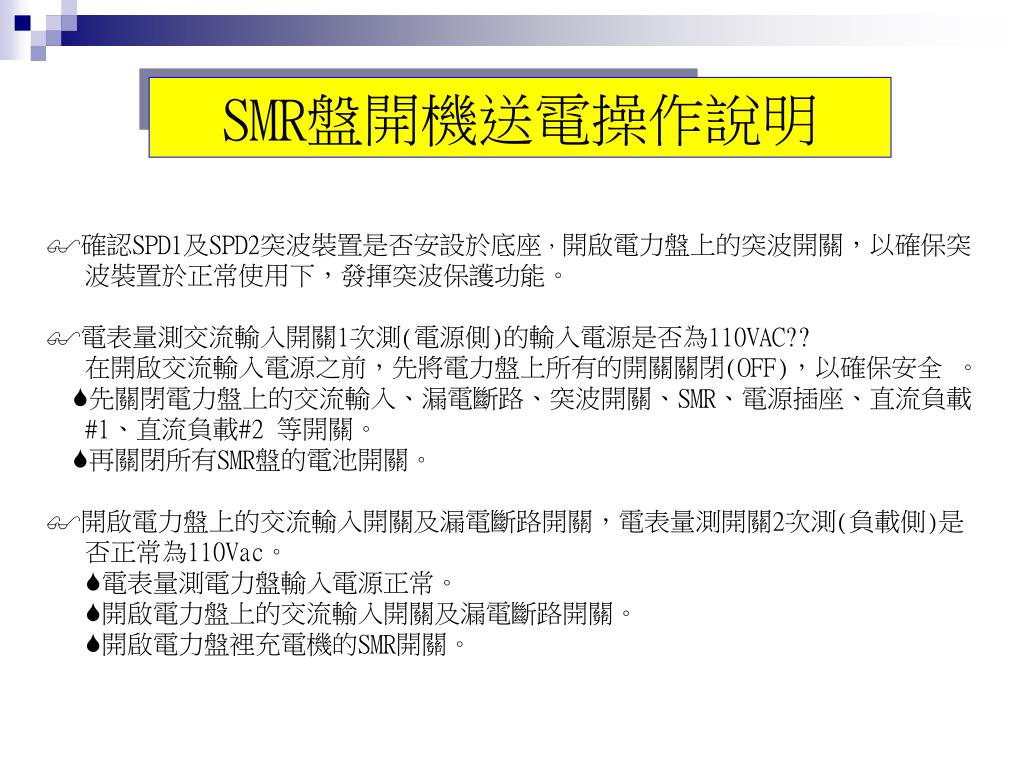

SMR盤開機送電操作說明 確認SPD1及SPD2突波裝置是否安設於底座,開啟電力盤上的突波開關,以確保突 波裝置於正常使用下,發揮突波保護功能。 電表量測交流輸入開關1次測(電源側)的輸入電源是否為110VAC?? 在開啟交流輸入電源之前,先將電力盤上所有的開關關閉(OFF),以確保安全 。 先關閉電力盤上的交流輸入、漏電斷路、突波開關、SMR、電源插座、直流負載 #1、直流負載#2 等開關。 再關閉所有SMR盤的電池開關。 開啟電力盤上的交流輸入開關及漏電斷路開關,電表量測開關2次測(負載側)是 否正常為110Vac。 電表量測電力盤輸入電源正常。 開啟電力盤上的交流輸入開關及漏電斷路開關。 開啟電力盤裡充電機的SMR開關。

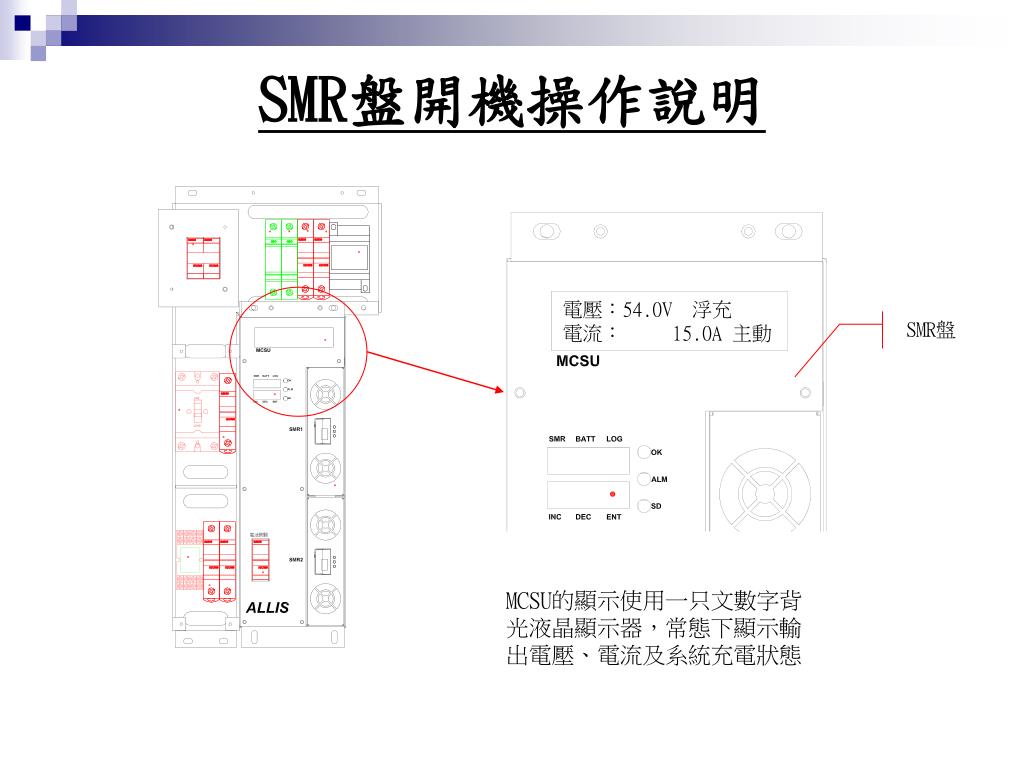

SMR盤開機操作說明 電壓:54.0V 浮充 電流: 15.0A 主動 SMR盤 MCSU的顯示使用一只文數字背光液晶顯示器,常態下顯示輸出電壓、電流及系統充電狀態

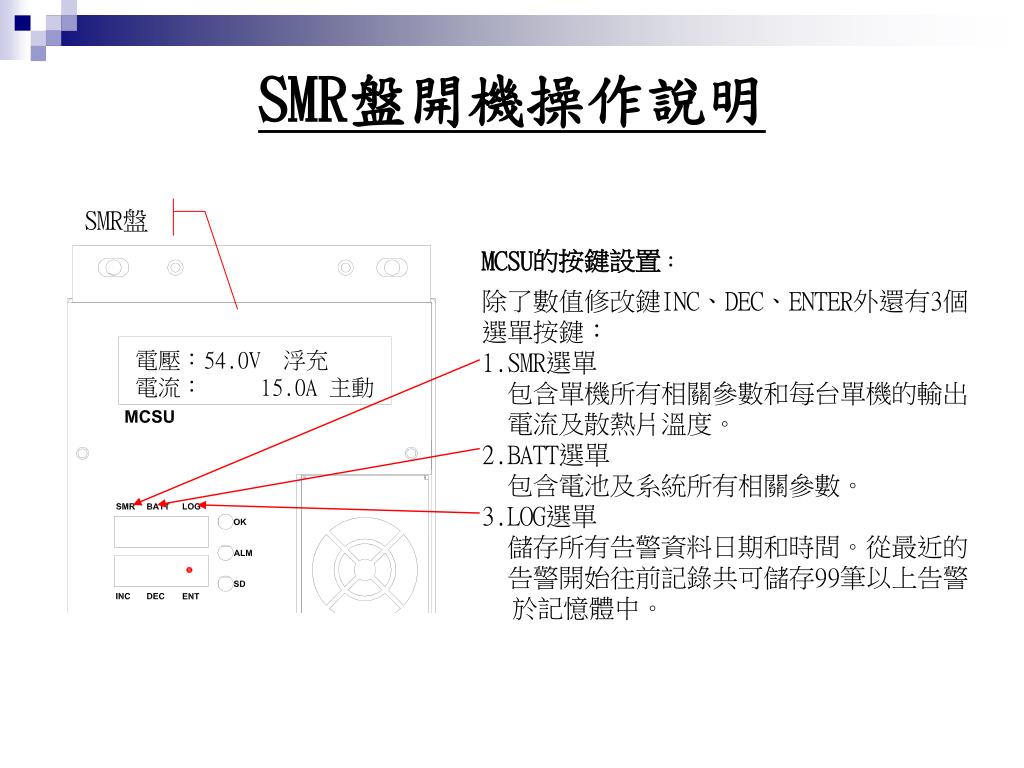

SMR盤開機操作說明 SMR盤 MCSU的按鍵設置: 除了數值修改鍵INC、DEC、ENTER外還有3個選單按鍵: 1.SMR選單 包含單機所有相關參數和每台單機的輸出 電流及散熱片溫度。 2.BATT選單 包含電池及系統所有相關參數。 3.LOG選單 儲存所有告警資料日期和時間。從最近的 告警開始往前記錄共可儲存99筆以上告警 於記憶體中。 電壓:54.0V 浮充 電流: 15.0A 主動

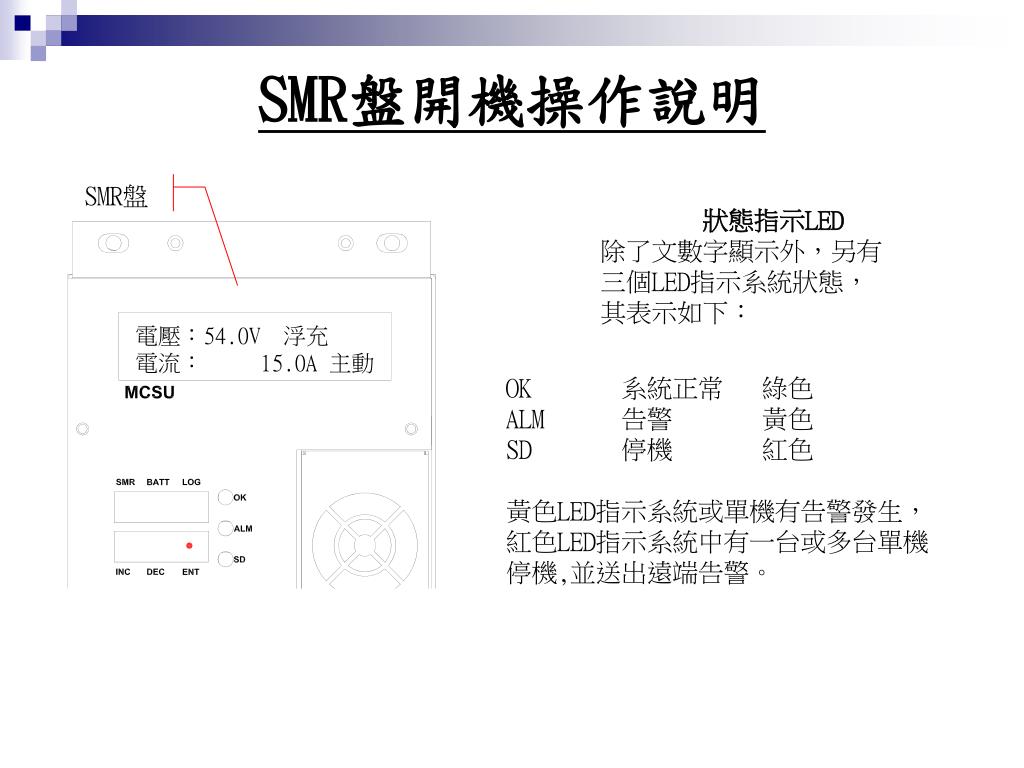

SMR盤開機操作說明 SMR盤 • 狀態指示LED • 除了文數字顯示外,另有三個LED指示系統狀態,其表示如下: 電壓:54.0V 浮充 電流: 15.0A 主動 • OK 系統正常 綠色 • ALM 告警 黃色 • SD 停機 紅色 • 黃色LED指示系統或單機有告警發生,紅色LED指示系統中有一台或多台單機停機,並送出遠端告警。

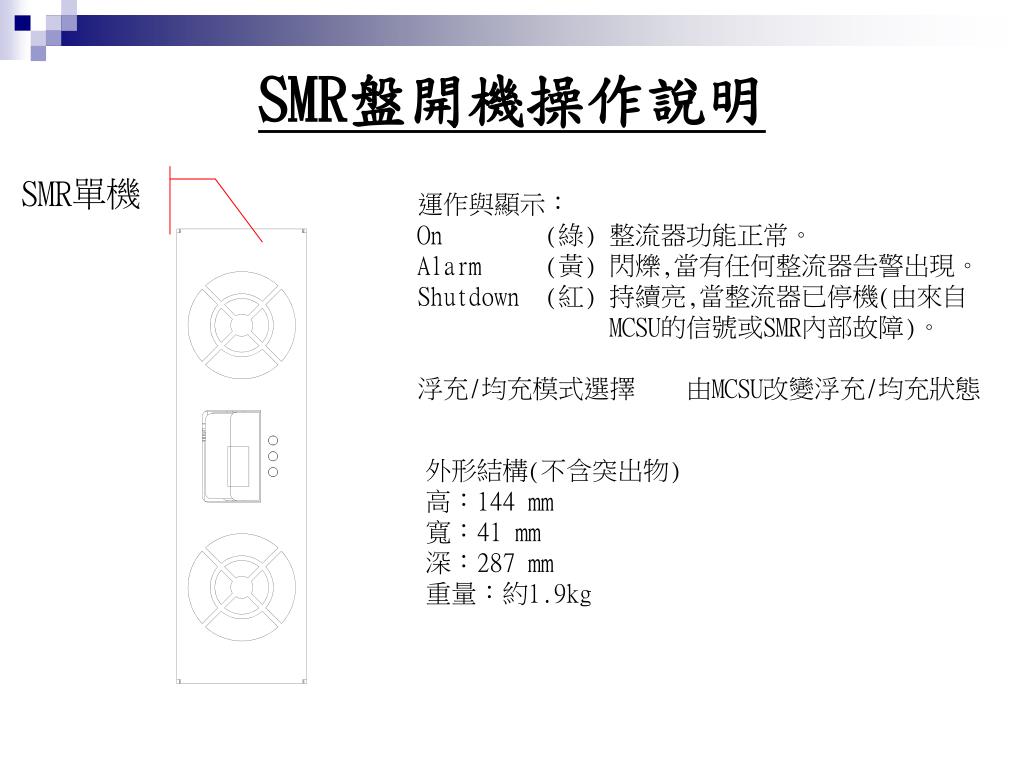

SMR盤開機操作說明 SMR單機 運作與顯示: On (綠) 整流器功能正常。 Alarm (黃) 閃爍,當有任何整流器告警出現。 Shutdown (紅) 持續亮,當整流器已停機(由來自 MCSU的信號或SMR內部故障)。 浮充/均充模式選擇 由MCSU改變浮充/均充狀態 外形結構(不含突出物) 高:144 mm 寬:41 mm 深:287 mm 重量:約1.9kg

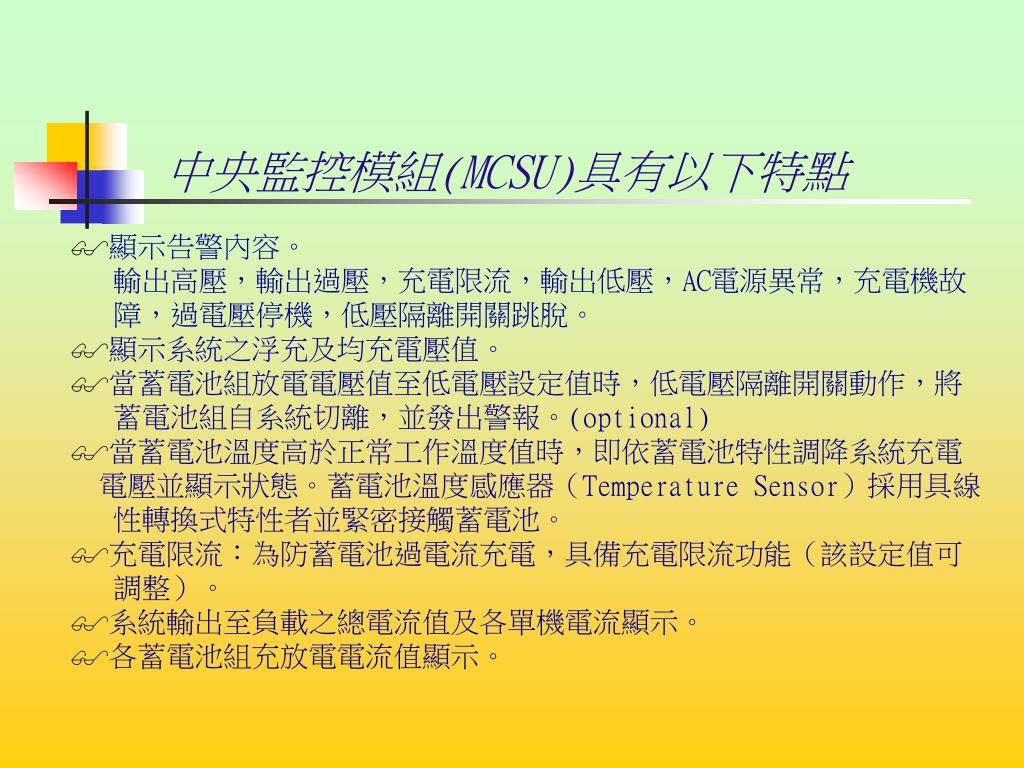

中央監控模組(MCSU)具有以下特點 顯示告警內容。 輸出高壓,輸出過壓,充電限流,輸出低壓,AC電源異常,充電機故 障,過電壓停機,低壓隔離開關跳脫。 顯示系統之浮充及均充電壓值。 當蓄電池組放電電壓值至低電壓設定值時,低電壓隔離開關動作,將 蓄電池組自系統切離,並發出警報。(optional) 當蓄電池溫度高於正常工作溫度值時,即依蓄電池特性調降系統充電 電壓並顯示狀態。蓄電池溫度感應器(Temperature Sensor)採用具線 性轉換式特性者並緊密接觸蓄電池。 充電限流:為防蓄電池過電流充電,具備充電限流功能(該設定值可 調整)。 系統輸出至負載之總電流值及各單機電流顯示。 各蓄電池組充放電電流值顯示。

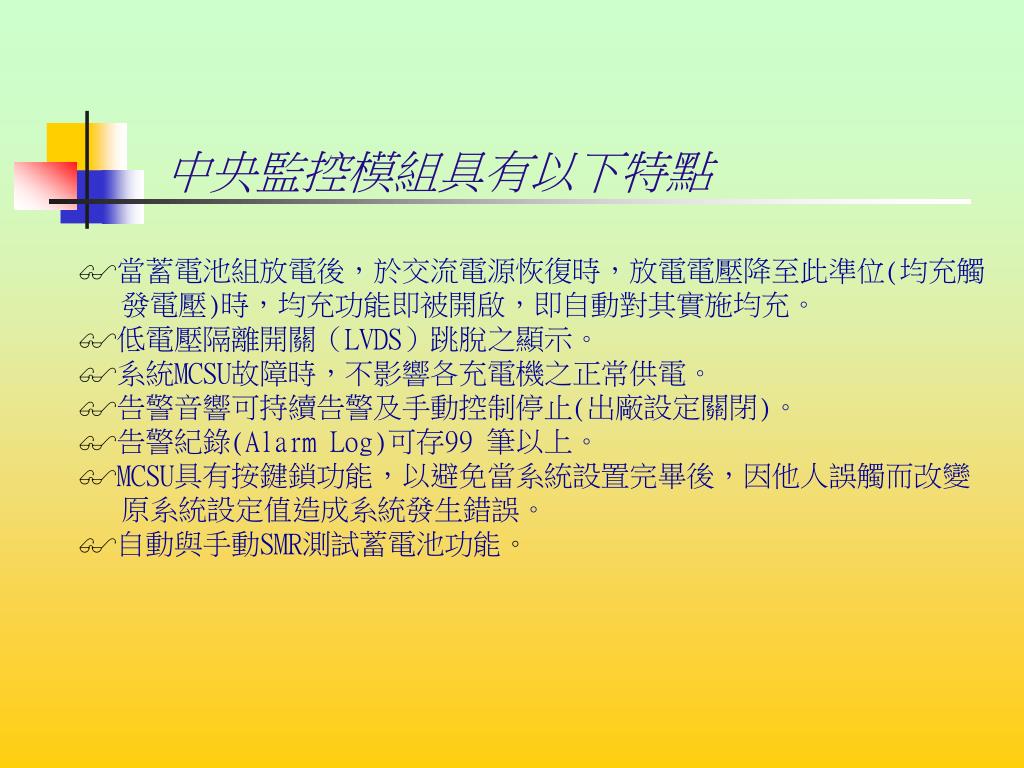

中央監控模組具有以下特點 當蓄電池組放電後,於交流電源恢復時,放電電壓降至此準位(均充觸 發電壓)時,均充功能即被開啟,即自動對其實施均充。 低電壓隔離開關(LVDS)跳脫之顯示。 系統MCSU故障時,不影響各充電機之正常供電。 告警音響可持續告警及手動控制停止(出廠設定關閉)。 告警紀錄(Alarm Log)可存99 筆以上。 MCSU具有按鍵鎖功能,以避免當系統設置完畢後,因他人誤觸而改變 原系統設定值造成系統發生錯誤。 自動與手動SMR測試蓄電池功能。

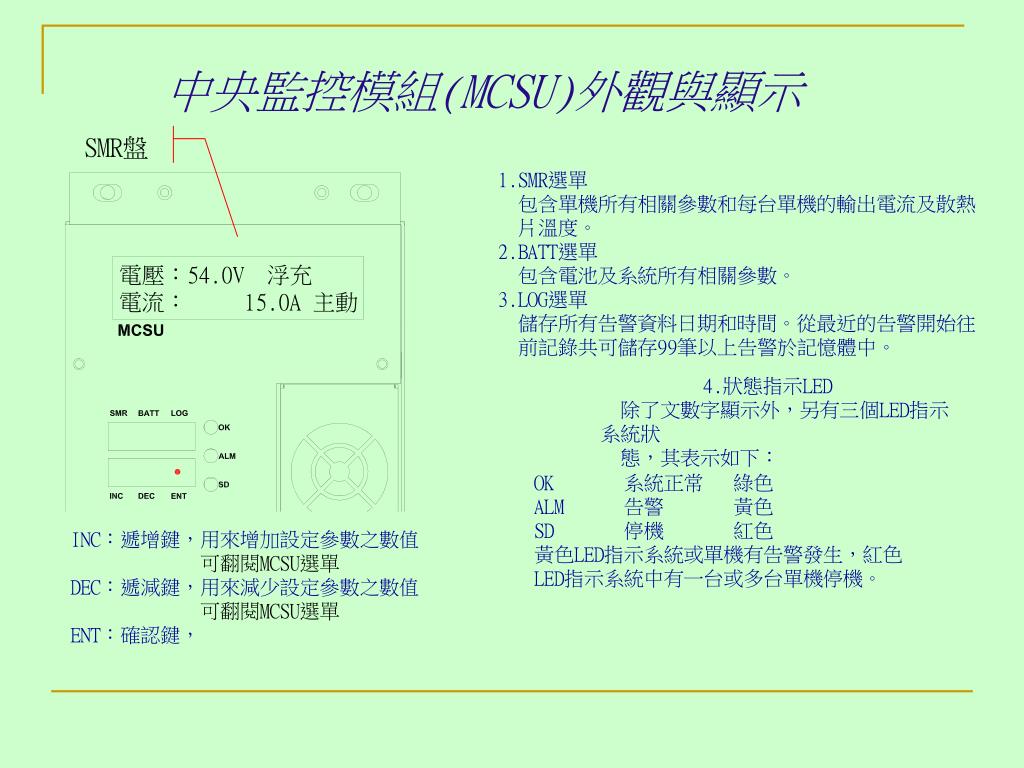

中央監控模組(MCSU)外觀與顯示 SMR盤 1.SMR選單 包含單機所有相關參數和每台單機的輸出電流及散熱 片溫度。 2.BATT選單 包含電池及系統所有相關參數。 3.LOG選單 儲存所有告警資料日期和時間。從最近的告警開始往 前記錄共可儲存99筆以上告警於記憶體中。 電壓:54.0V 浮充 電流: 15.0A 主動 • 4.狀態指示LED • 除了文數字顯示外,另有三個LED指示系統狀 • 態,其表示如下: OK 系統正常 綠色 ALM 告警 黃色 SD 停機 紅色 黃色LED指示系統或單機有告警發生,紅色 LED指示系統中有一台或多台單機停機。 INC:遞增鍵,用來增加設定參數之數值 可翻閱MCSU選單 DEC:遞減鍵,用來減少設定參數之數值 可翻閱MCSU選單 ENT:確認鍵,

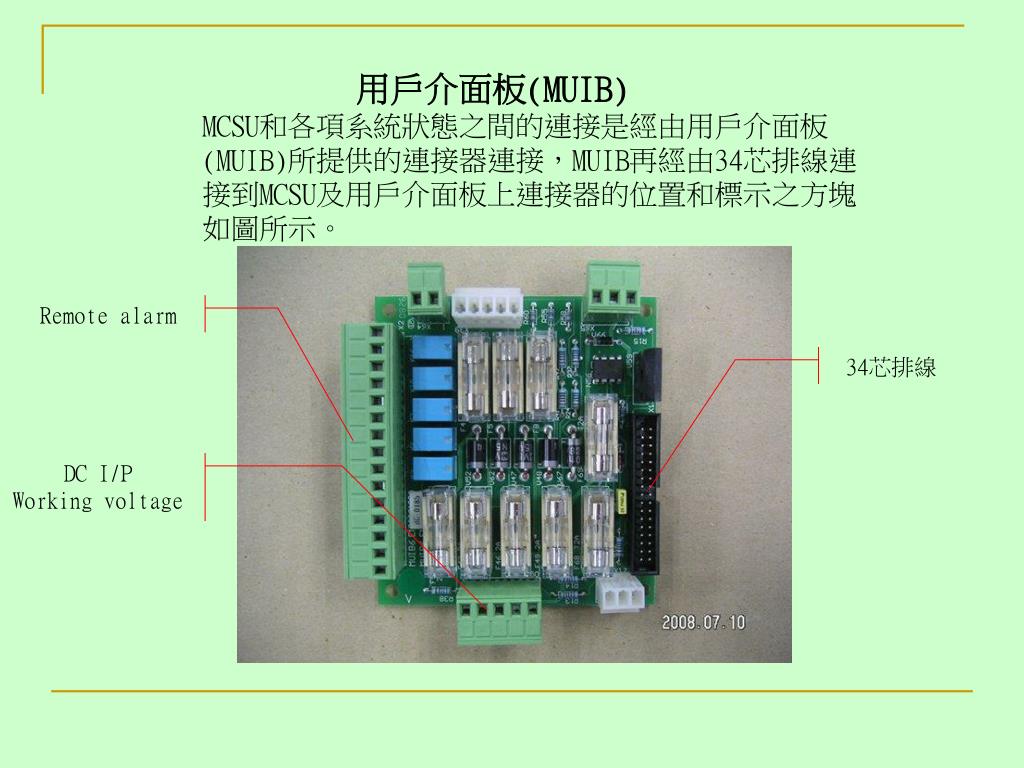

用戶介面板(MUIB) • MCSU和各項系統狀態之間的連接是經由用戶介面板(MUIB)所提供的連接器連接,MUIB再經由34芯排線連接到MCSU及用戶介面板上連接器的位置和標示之方塊如圖所示。 Remote alarm 34芯排線 DC I/P Working voltage

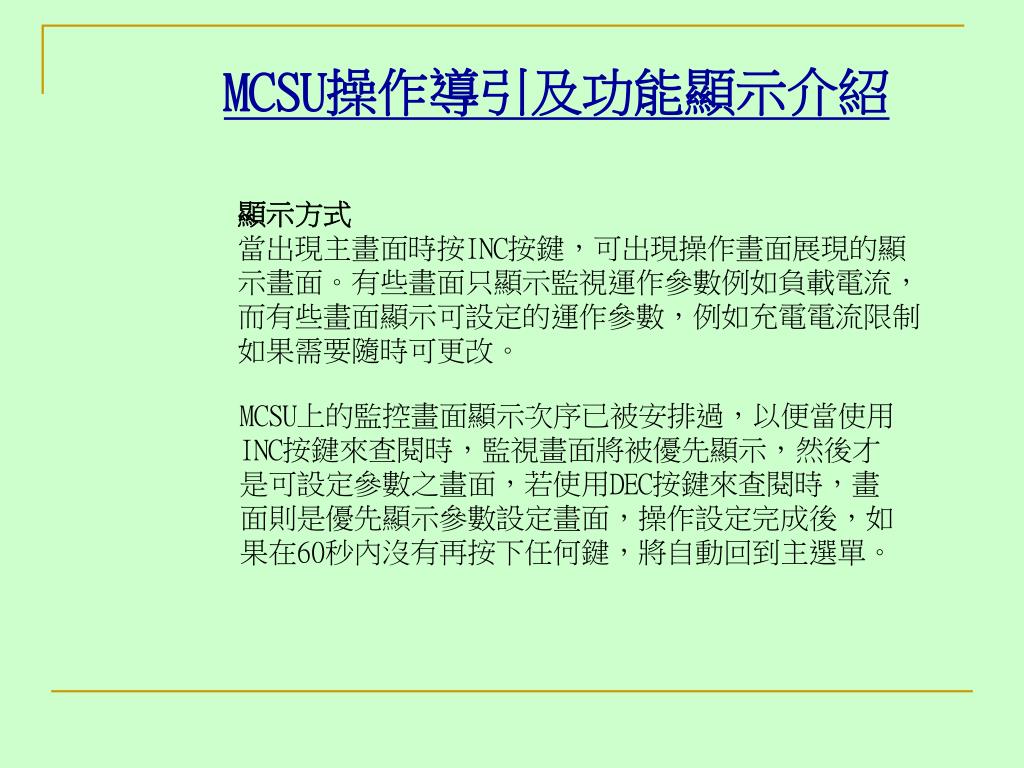

MCSU操作導引及功能顯示介紹 • 顯示方式 • 當出現主畫面時按INC按鍵,可出現操作畫面展現的顯示畫面。有些畫面只顯示監視運作參數例如負載電流,而有些畫面顯示可設定的運作參數,例如充電電流限制如果需要隨時可更改。 MCSU上的監控畫面顯示次序已被安排過,以便當使用INC按鍵來查閱時,監視畫面將被優先顯示,然後才是可設定參數之畫面,若使用DEC按鍵來查閱時,畫面則是優先顯示參數設定畫面,操作設定完成後,如果在60秒內沒有再按下任何鍵,將自動回到主選單。

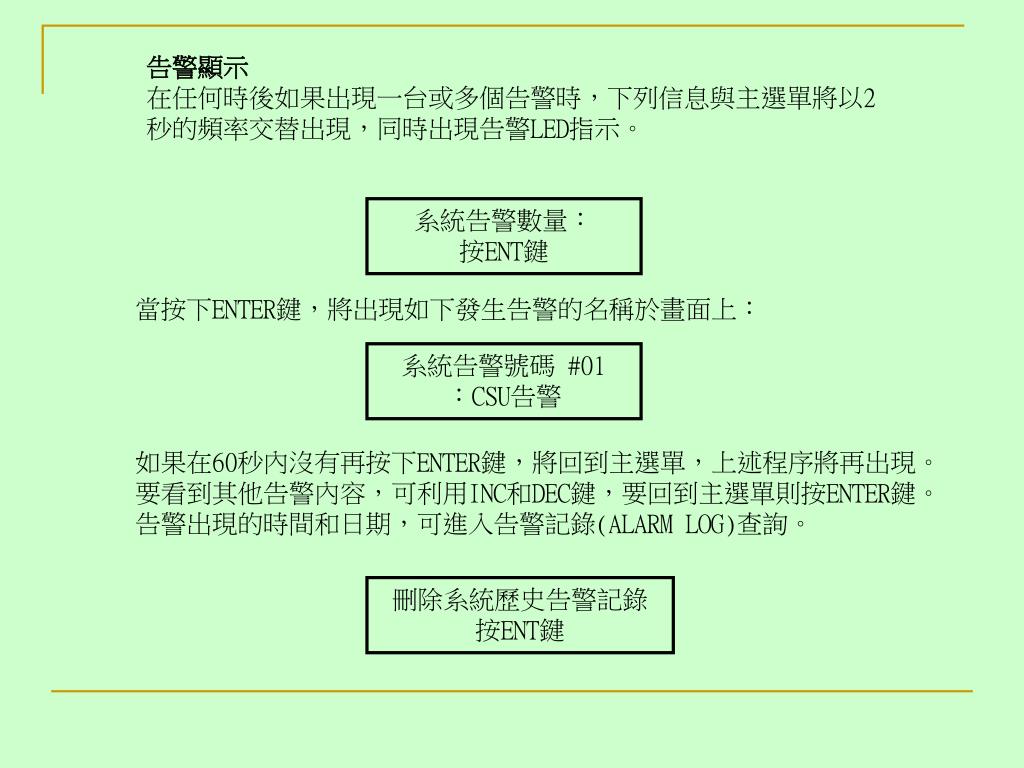

告警顯示 • 在任何時後如果出現一台或多個告警時,下列信息與主選單將以2秒的頻率交替出現,同時出現告警LED指示。 系統告警數量: 按ENT鍵 當按下ENTER鍵,將出現如下發生告警的名稱於畫面上: 系統告警號碼 #01 :CSU告警 如果在60秒內沒有再按下ENTER鍵,將回到主選單,上述程序將再出現。要看到其他告警內容,可利用INC和DEC鍵,要回到主選單則按ENTER鍵。告警出現的時間和日期,可進入告警記錄(ALARM LOG)查詢。 刪除系統歷史告警記錄 按ENT鍵

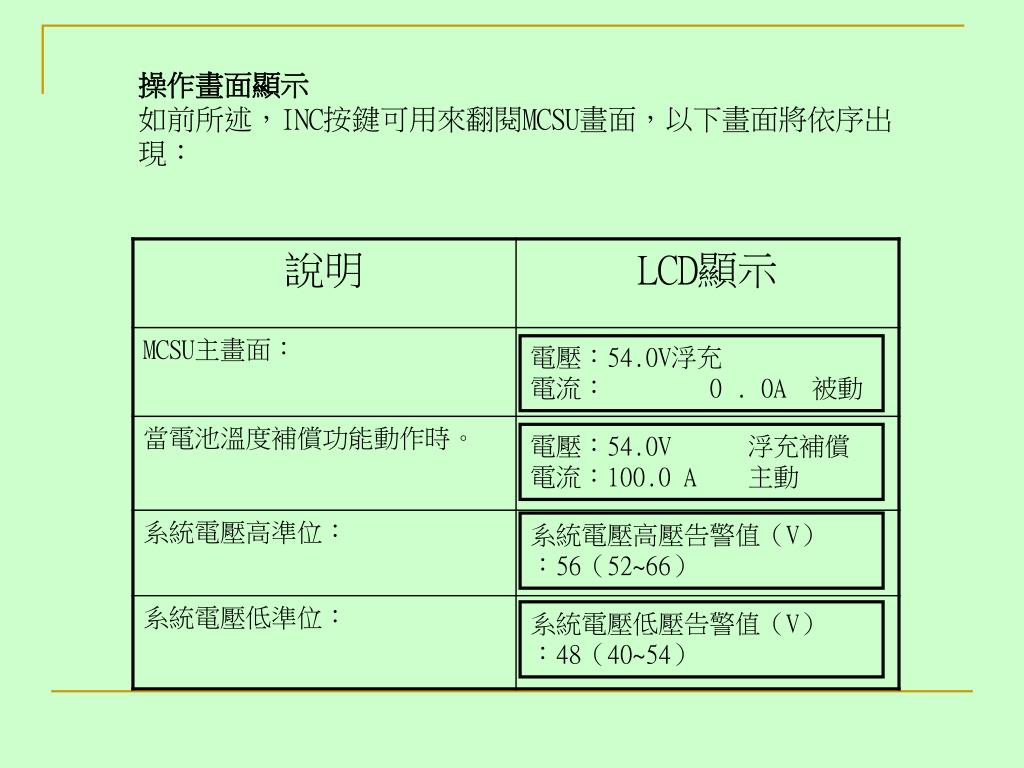

操作畫面顯示 • 如前所述,INC按鍵可用來翻閱MCSU畫面,以下畫面將依序出現: 電壓:54.0V浮充 電流: 0 . 0A 被動 電壓:54.0V 浮充補償 電流:100.0 A 主動 系統電壓高壓告警值(V) :56(52~66) 系統電壓低壓告警值(V) :48(40~54)

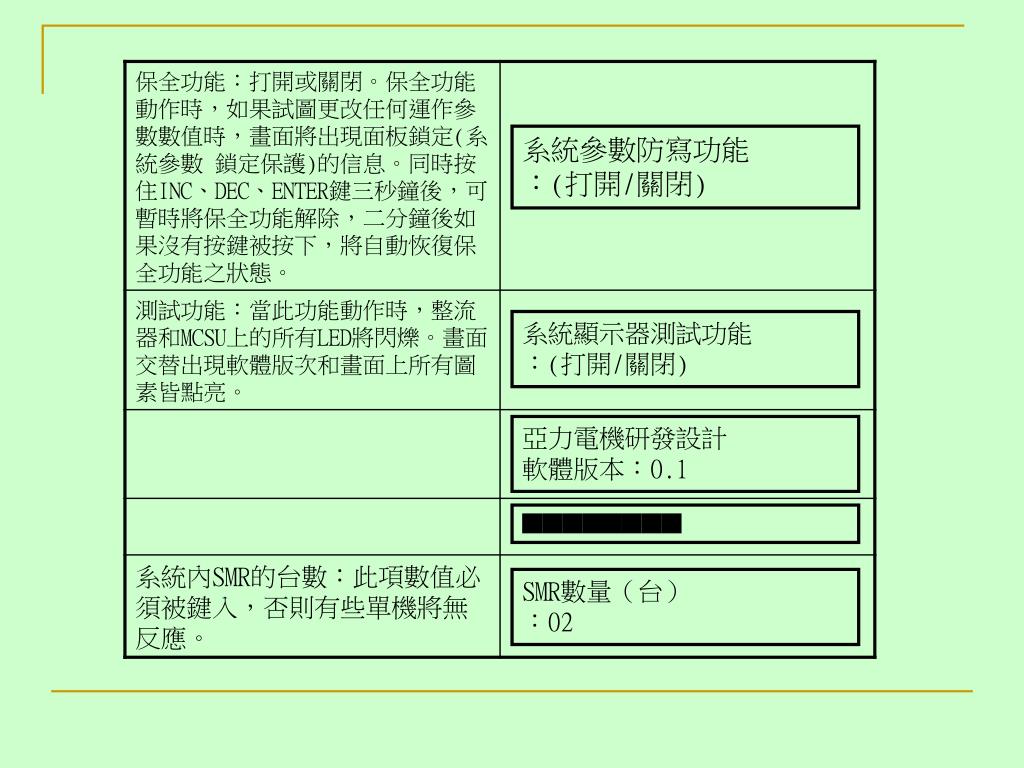

系統參數防寫功能 :(打開/關閉) 系統顯示器測試功能 :(打開/關閉) 亞力電機研發設計 軟體版本:0.1 ████████ SMR數量(台) :02

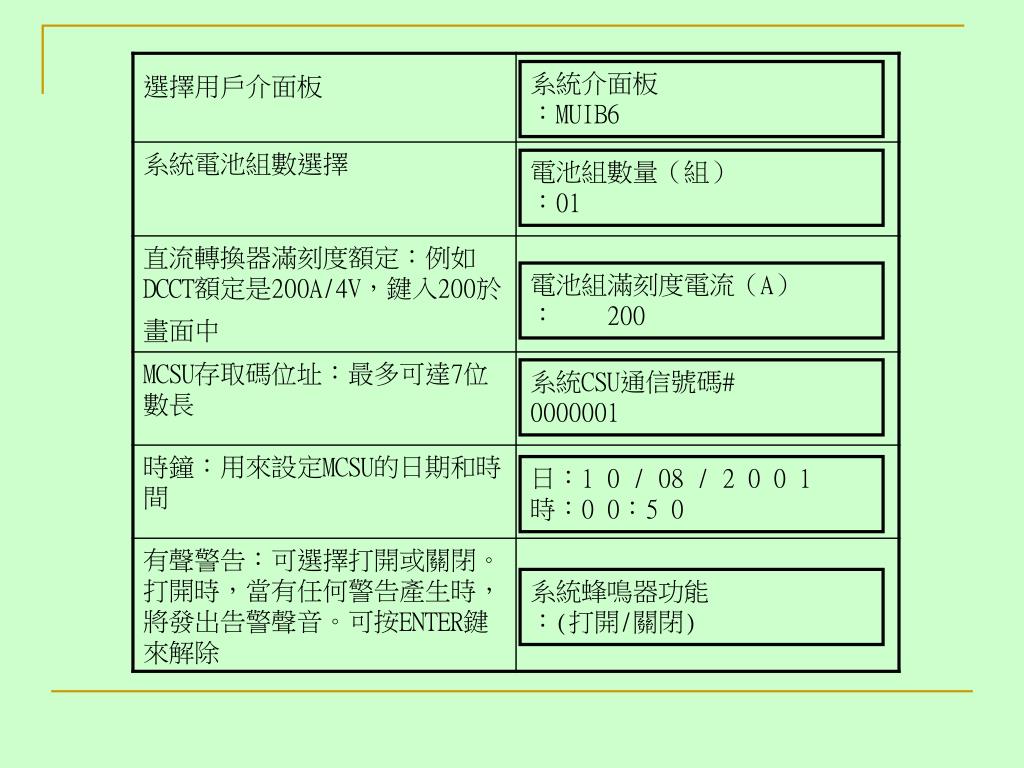

系統介面板 :MUIB6 電池組數量(組) :01 電池組滿刻度電流(A) : 200 系統CSU通信號碼# 0000001 日:1 0 / 08 / 2 0 0 1 時:0 0:5 0 系統蜂鳴器功能 :(打開/關閉)

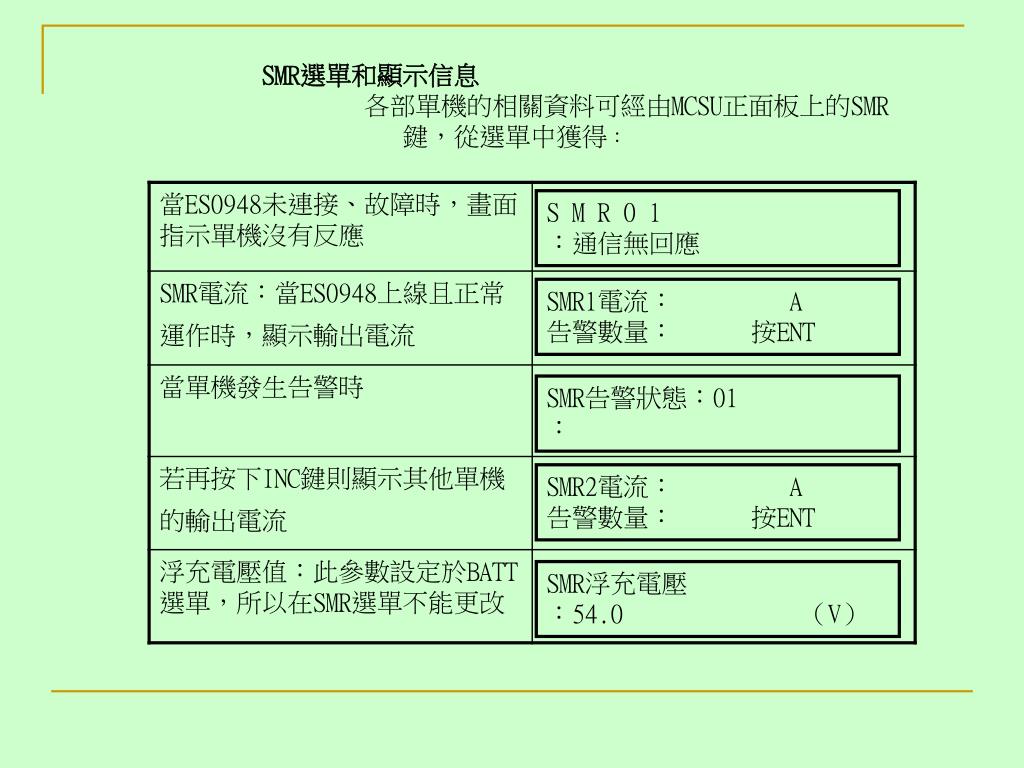

SMR選單和顯示信息 • 各部單機的相關資料可經由MCSU正面板上的SMR鍵,從選單中獲得: S M R 0 1 :通信無回應 SMR1電流: A 告警數量: 按ENT SMR告警狀態:01 : SMR2電流: A 告警數量: 按ENT SMR浮充電壓 :54.0 (V)

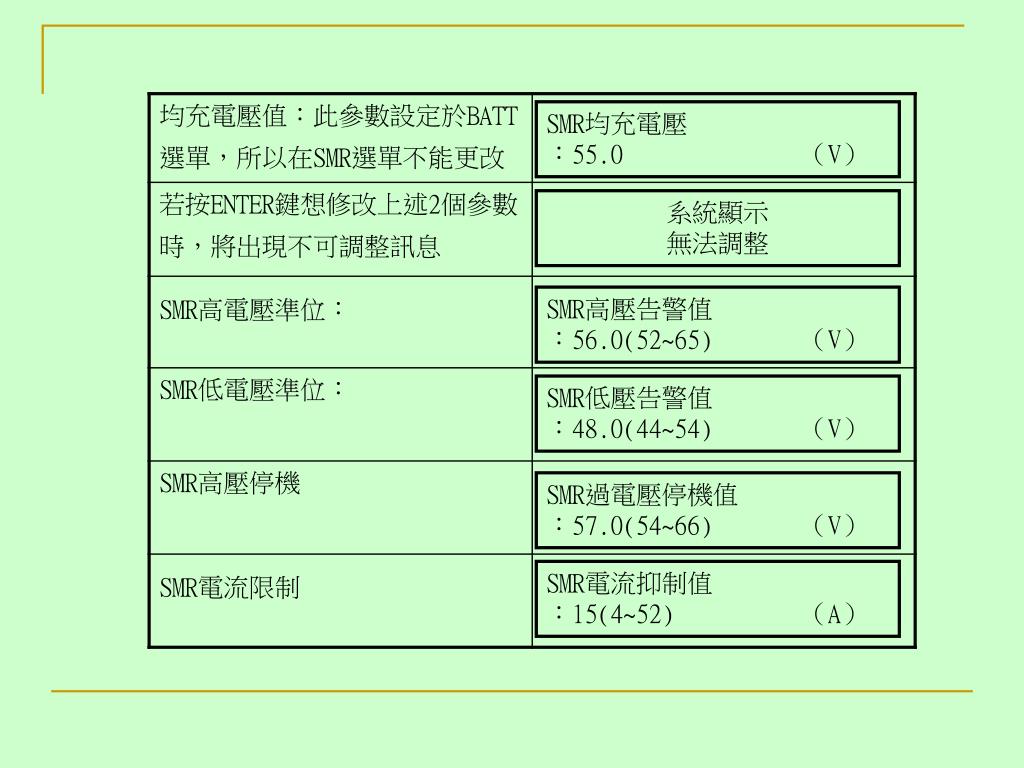

SMR均充電壓 :55.0 (V) 系統顯示 無法調整 SMR高壓告警值 :56.0(52~65) (V) SMR低壓告警值 :48.0(44~54) (V) SMR過電壓停機值 :57.0(54~66) (V) SMR電流抑制值 :15(4~52) (A)

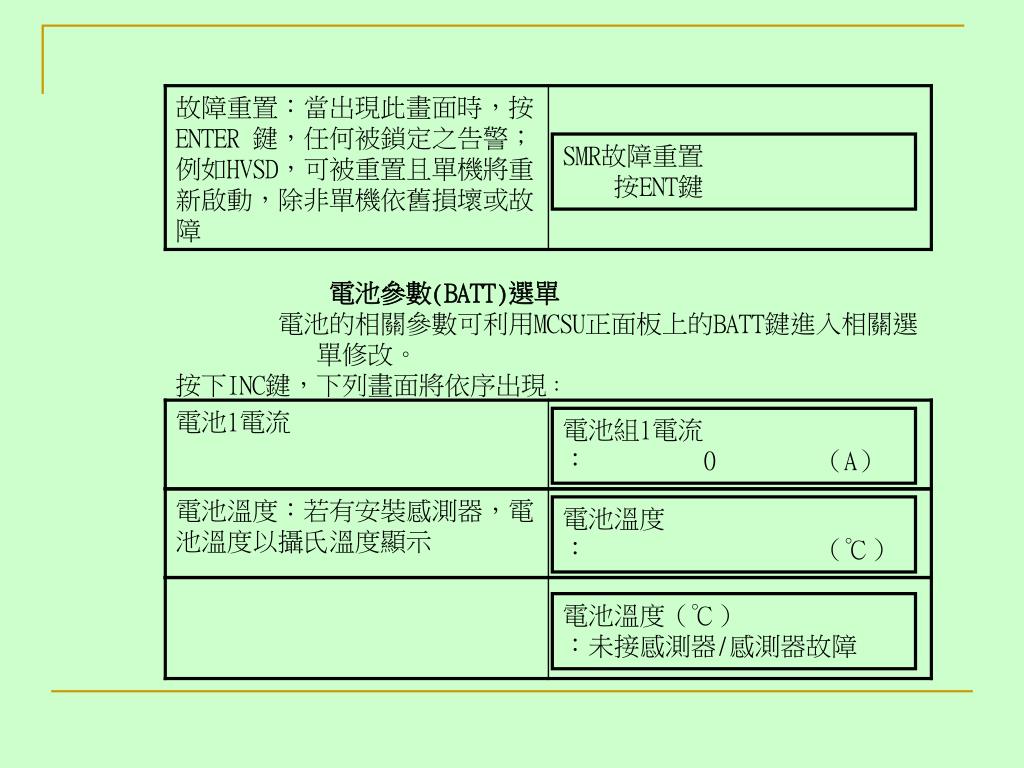

SMR故障重置 按ENT鍵 • 電池參數(BATT)選單 • 電池的相關參數可利用MCSU正面板上的BATT鍵進入相關選單修改。 • 按下INC鍵,下列畫面將依序出現: 電池組1電流 : 0 (A) 電池溫度 : (℃) 電池溫度(℃) :未接感測器/感測器故障

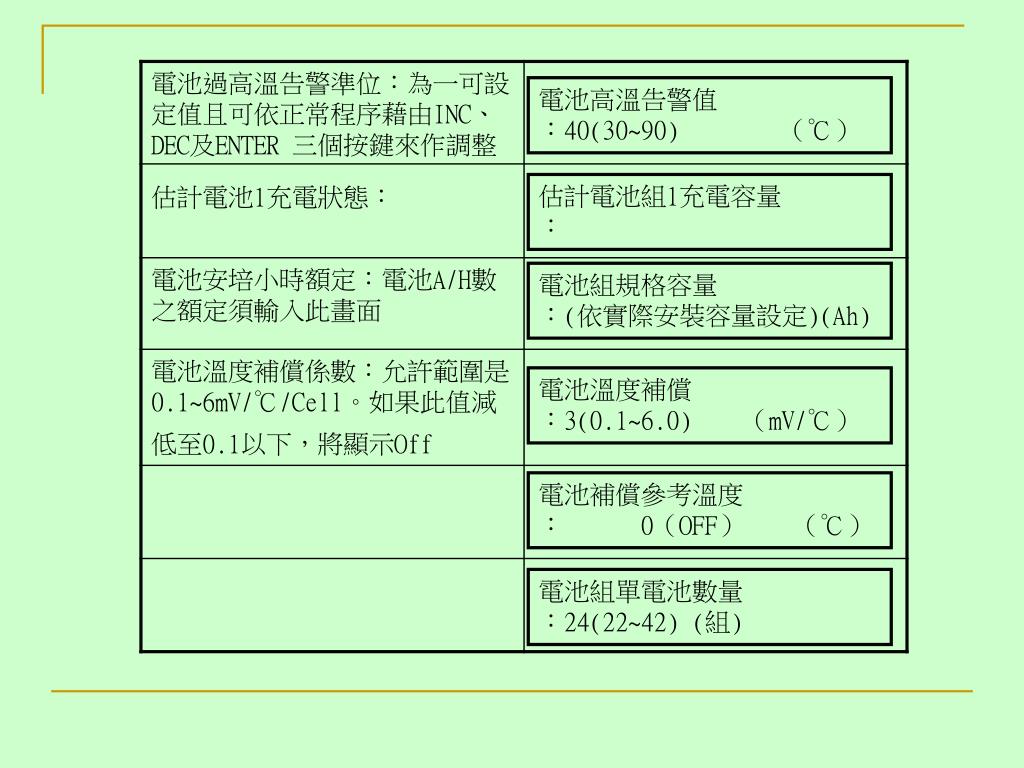

電池高溫告警值 :40(30~90) (℃) 估計電池組1充電容量 : 電池組規格容量 :(依實際安裝容量設定)(Ah) 電池溫度補償 :3(0.1~6.0) (mV/℃) 電池補償參考溫度 : 0(OFF) (℃) 電池組單電池數量 :24(22~42) (組)

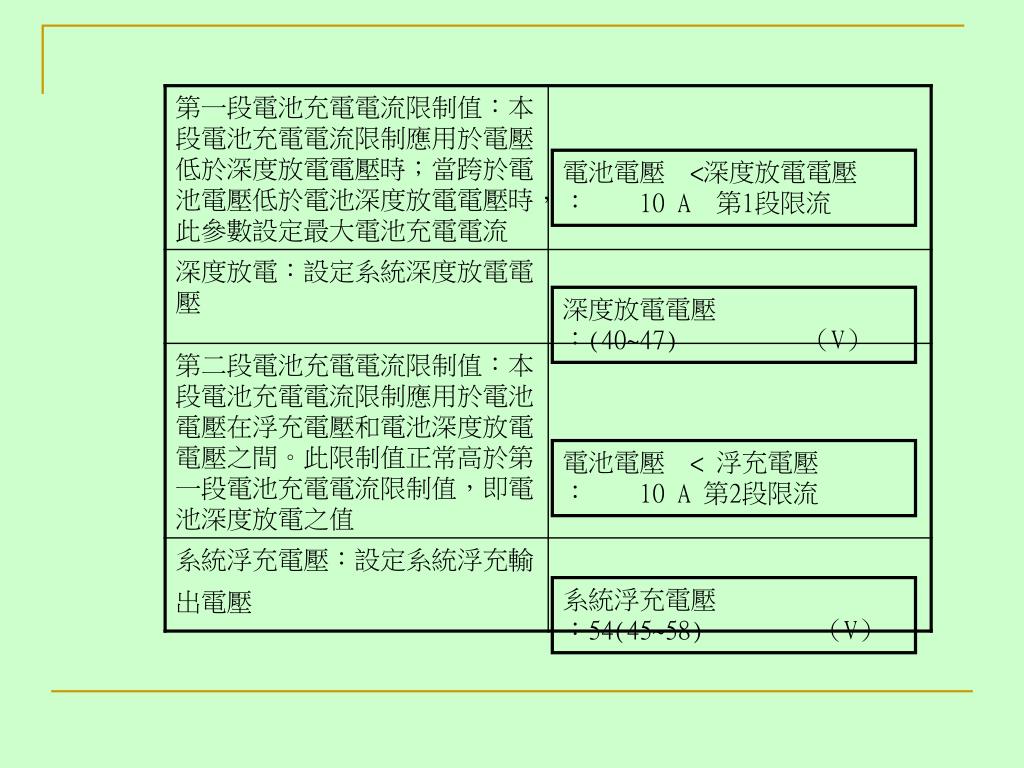

電池電壓 <深度放電電壓 : 10 A 第1段限流 深度放電電壓 :(40~47) (V) 電池電壓 < 浮充電壓 : 10 A 第2段限流 系統浮充電壓 :54(45~58) (V)

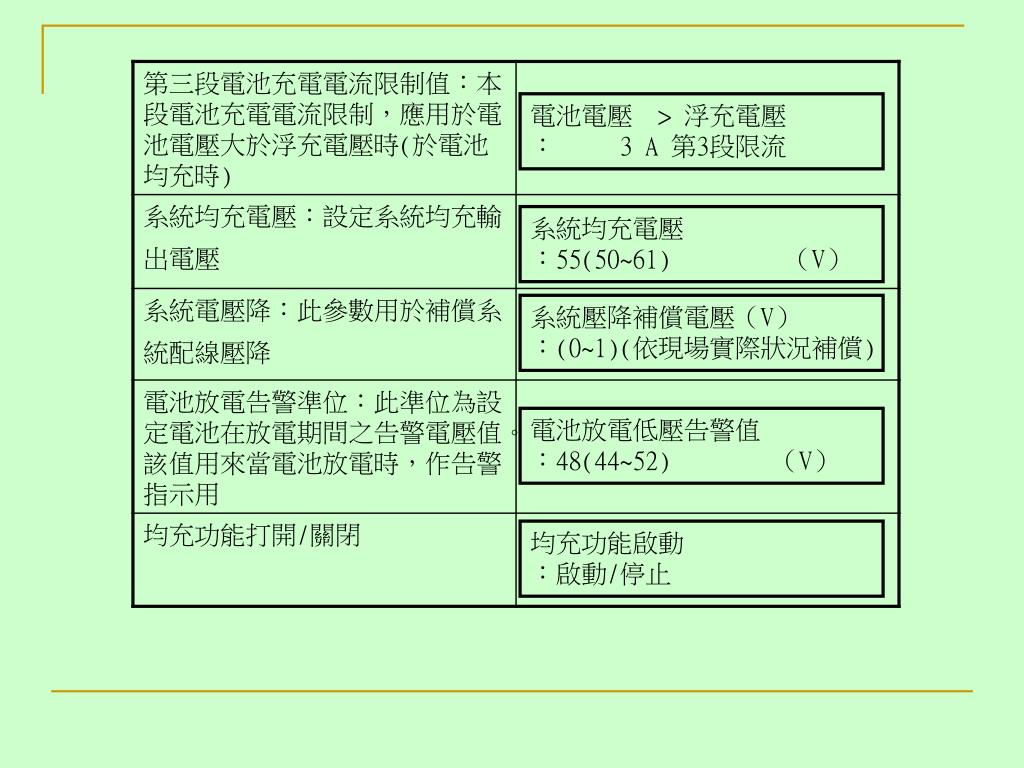

電池電壓 > 浮充電壓 : 3 A 第3段限流 系統均充電壓 :55(50~61) (V) 系統壓降補償電壓(V) :(0~1)(依現場實際狀況補償) 電池放電低壓告警值 :48(44~52) (V) 均充功能啟動 :啟動/停止

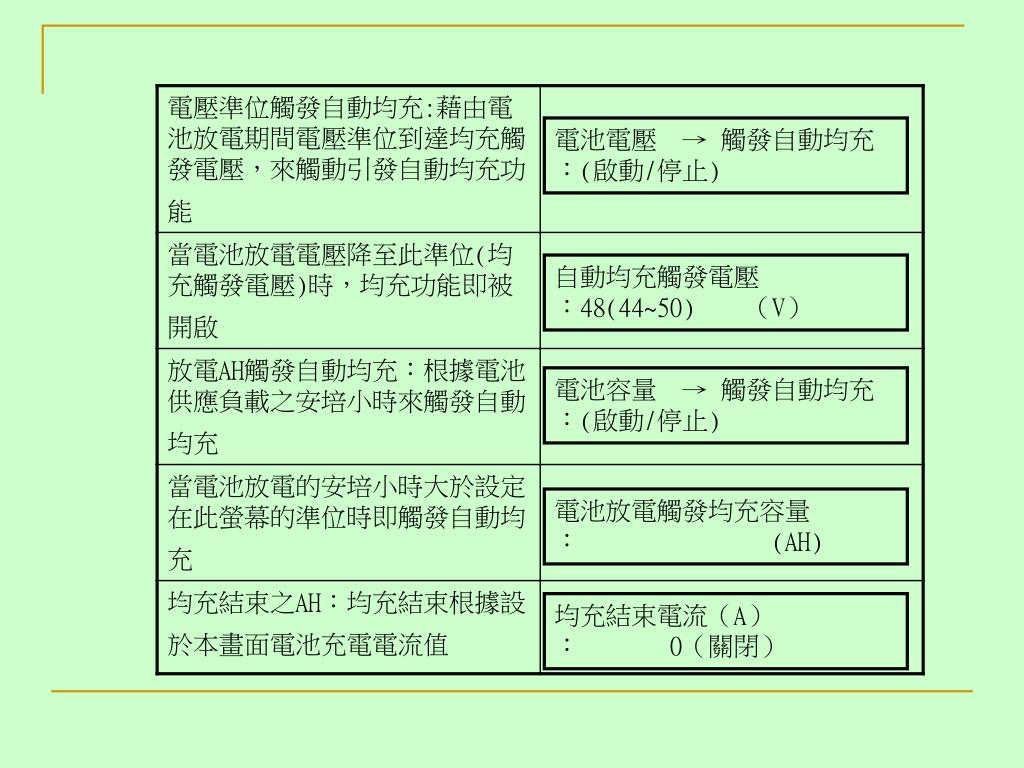

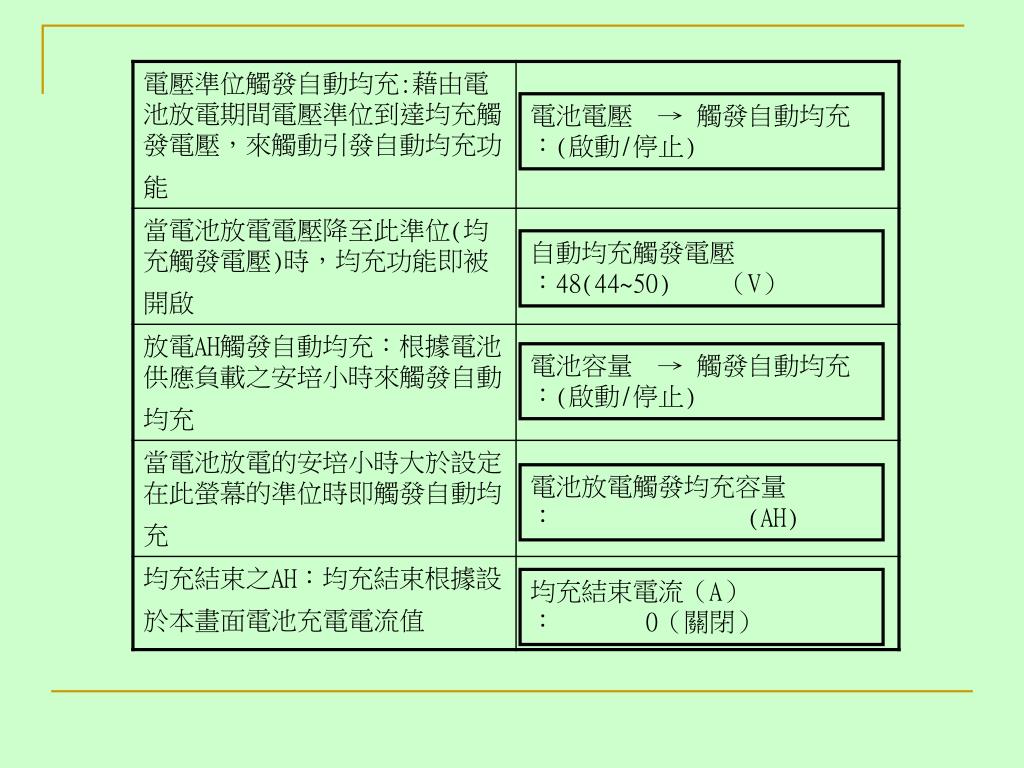

電池電壓 → 觸發自動均充 :(啟動/停止) 自動均充觸發電壓 :48(44~50) (V) 電池容量 → 觸發自動均充 :(啟動/停止) 電池放電觸發均充容量 : (AH) 均充結束電流(A) : 0(關閉)
電池電壓 → 觸發自動均充 :(啟動/停止) 自動均充觸發電壓 :48(44~50) (V) 電池容量 → 觸發自動均充 :(啟動/停止) 電池放電觸發均充容量 : (AH) 均充結束電流(A) : 0(關閉)

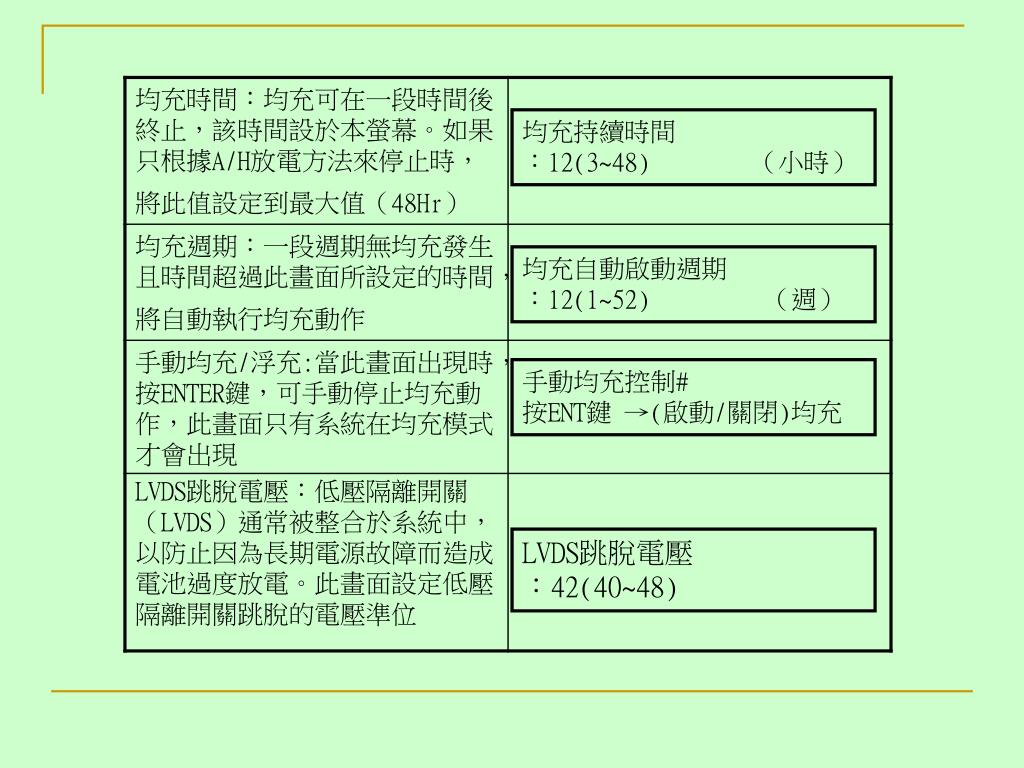

均充持續時間 :12(3~48) (小時) 均充自動啟動週期 :12(1~52) (週) 手動均充控制# 按ENT鍵 →(啟動/關閉)均充 LVDS跳脫電壓 :42(40~48)

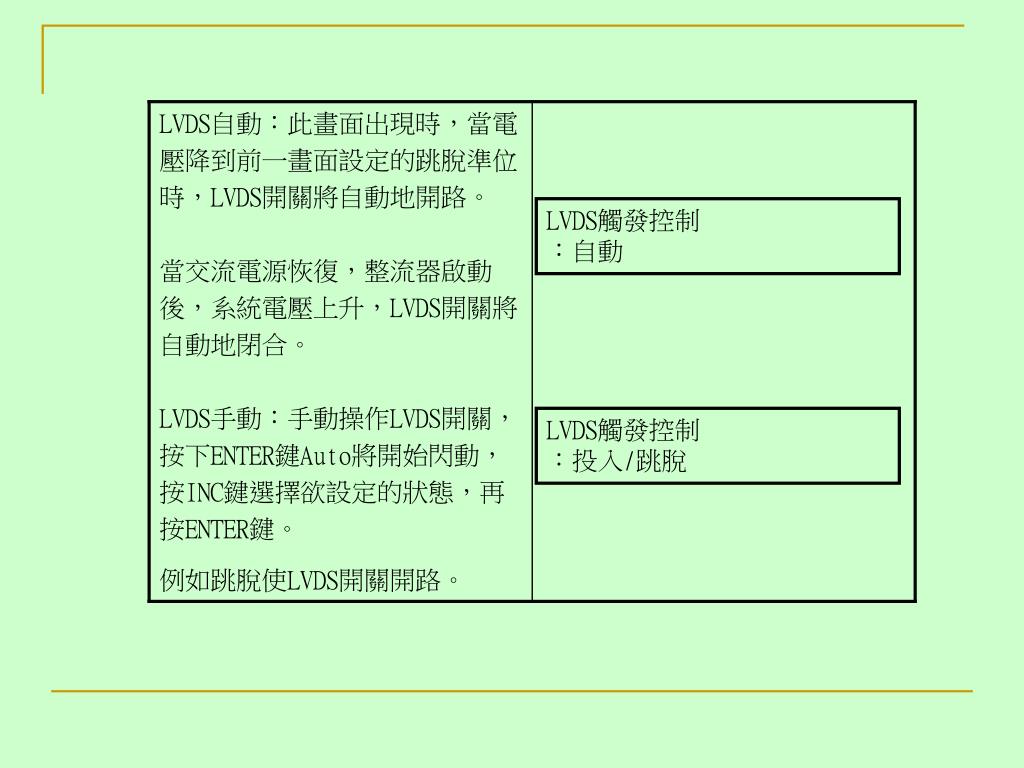

LVDS觸發控制 :自動 LVDS觸發控制 :投入/跳脫

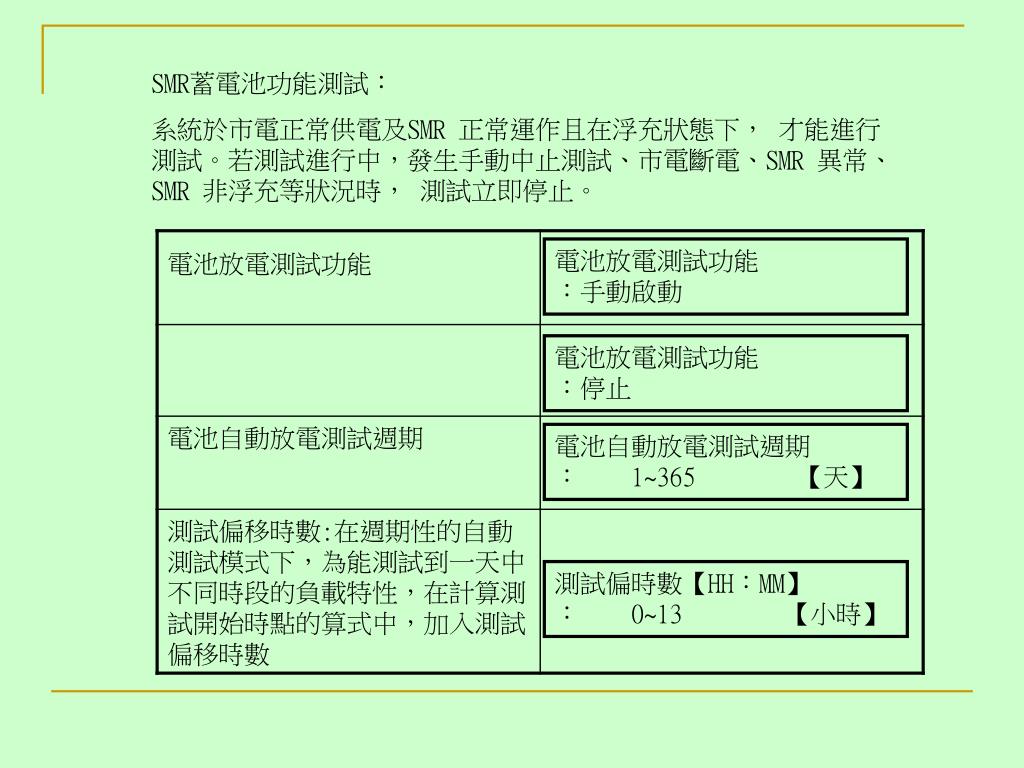

SMR蓄電池功能測試: 系統於市電正常供電及SMR 正常運作且在浮充狀態下, 才能進行測試。若測試進行中,發生手動中止測試、市電斷電、SMR 異常、SMR 非浮充等狀況時, 測試立即停止。 電池放電測試功能 :手動啟動 電池放電測試功能 :停止 電池自動放電測試週期 : 1~365 【天】 測試偏時數【HH:MM】 : 0~13 【小時】

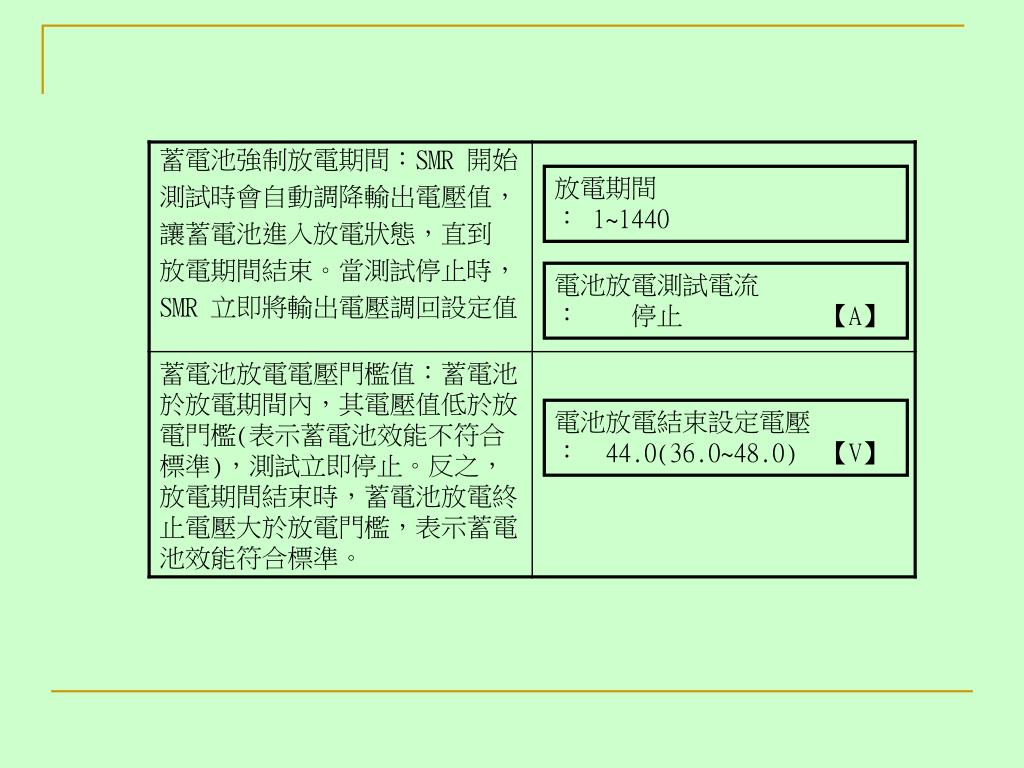

放電期間 : 1~1440 電池放電測試電流 : 停止 【A】 電池放電結束設定電壓 : 44.0(36.0~48.0) 【V】

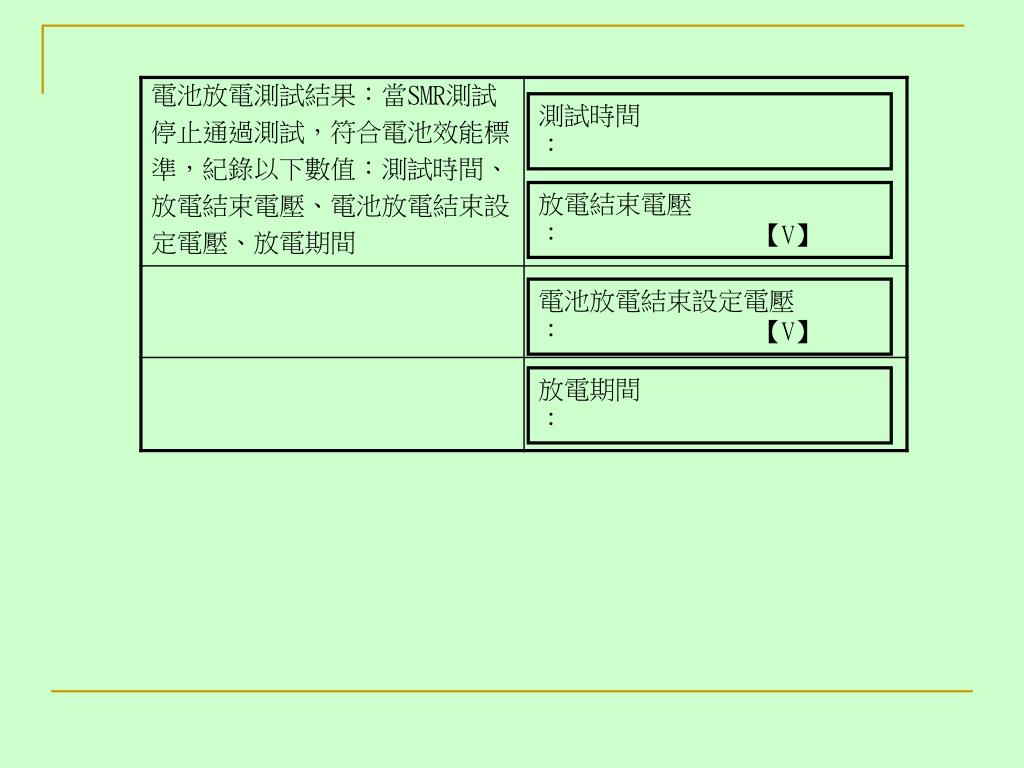

測試時間 : 放電結束電壓 : 【V】 電池放電結束設定電壓 : 【V】 放電期間 :

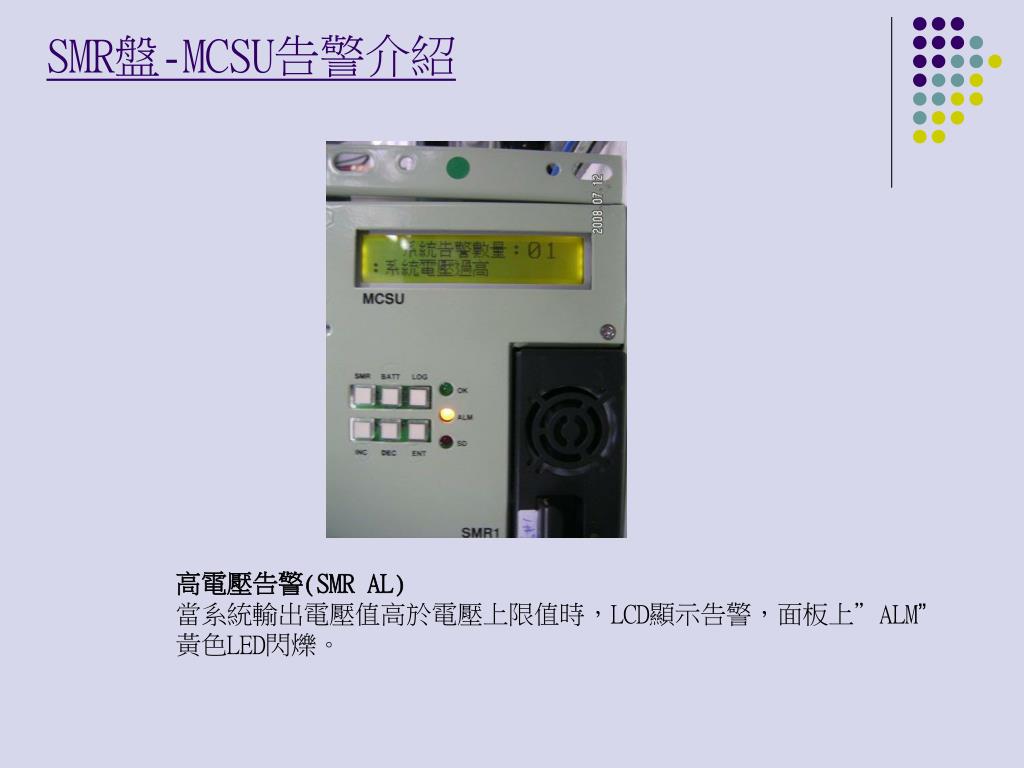

SMR盤-MCSU告警介紹 高電壓告警(SMR AL) 當系統輸出電壓值高於電壓上限值時,LCD顯示告警,面板上”ALM”黃色LED閃爍。

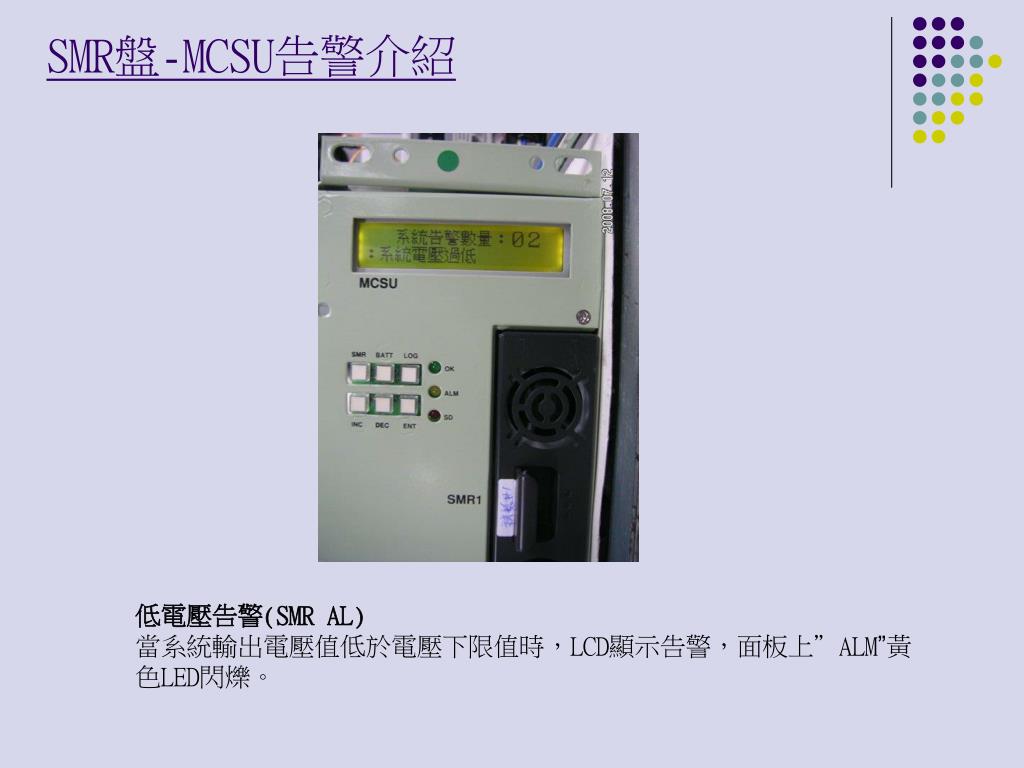

SMR盤-MCSU告警介紹 低電壓告警(SMR AL) 當系統輸出電壓值低於電壓下限值時,LCD顯示告警,面板上”ALM”黃色LED閃爍。

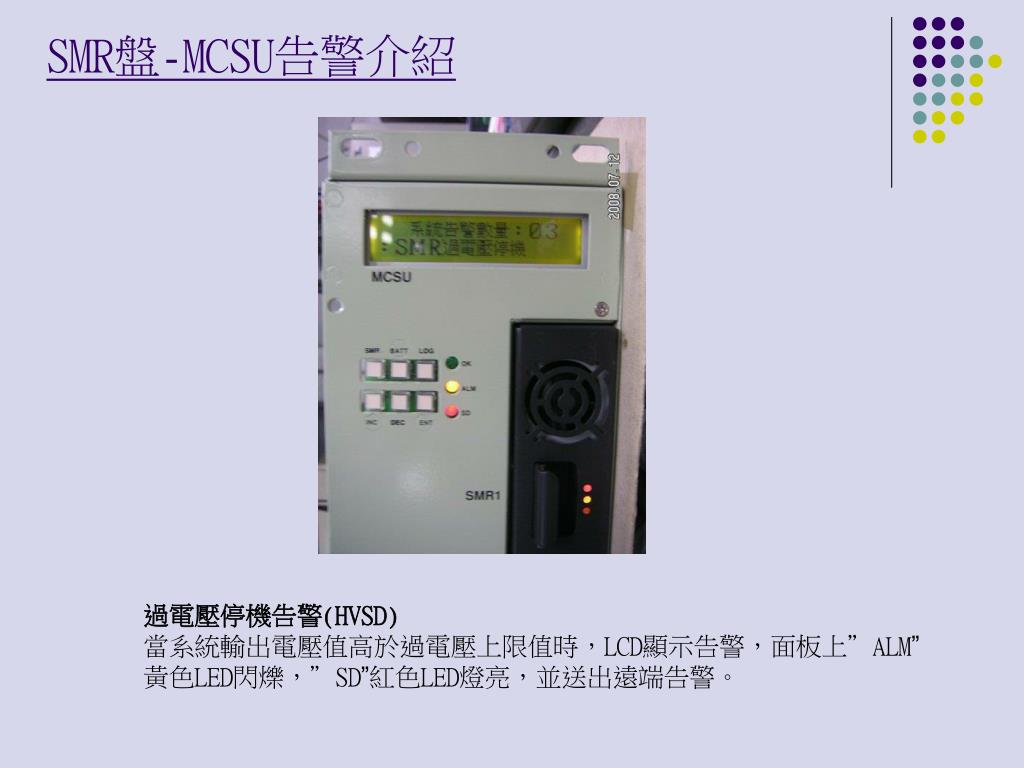

SMR盤-MCSU告警介紹 過電壓停機告警(HVSD) 當系統輸出電壓值高於過電壓上限值時,LCD顯示告警,面板上”ALM”黃色LED閃爍,”SD”紅色LED燈亮,並送出遠端告警。

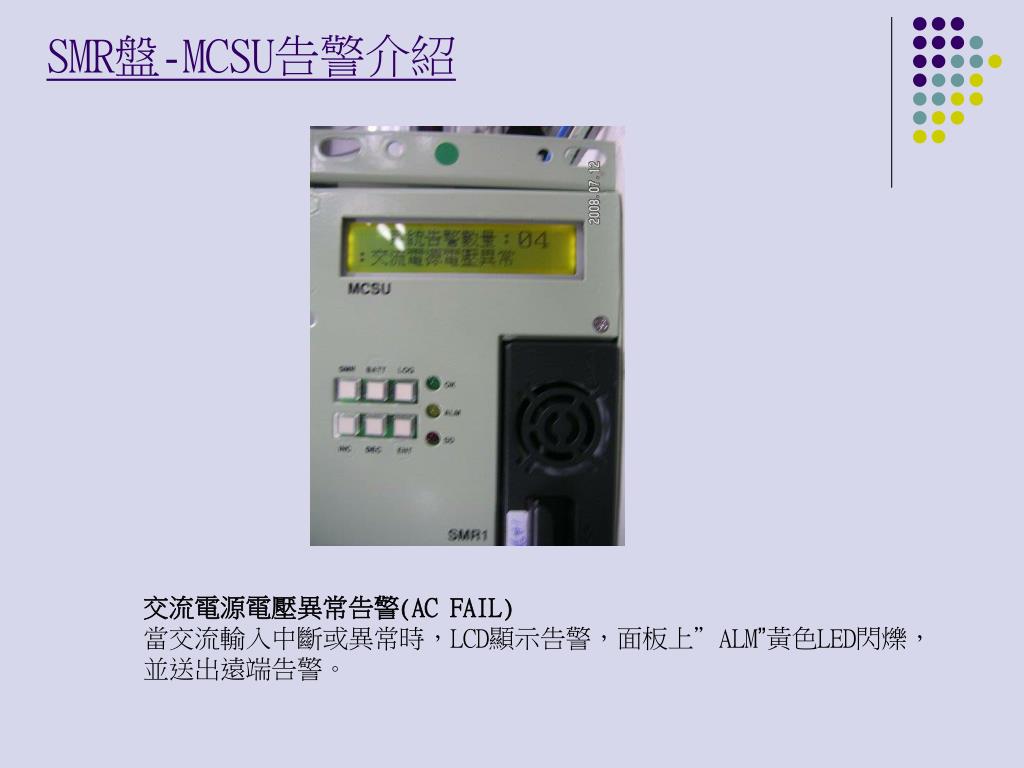

SMR盤-MCSU告警介紹 交流電源電壓異常告警(AC FAIL) 當交流輸入中斷或異常時,LCD顯示告警,面板上”ALM”黃色LED閃爍,並送出遠端告警。

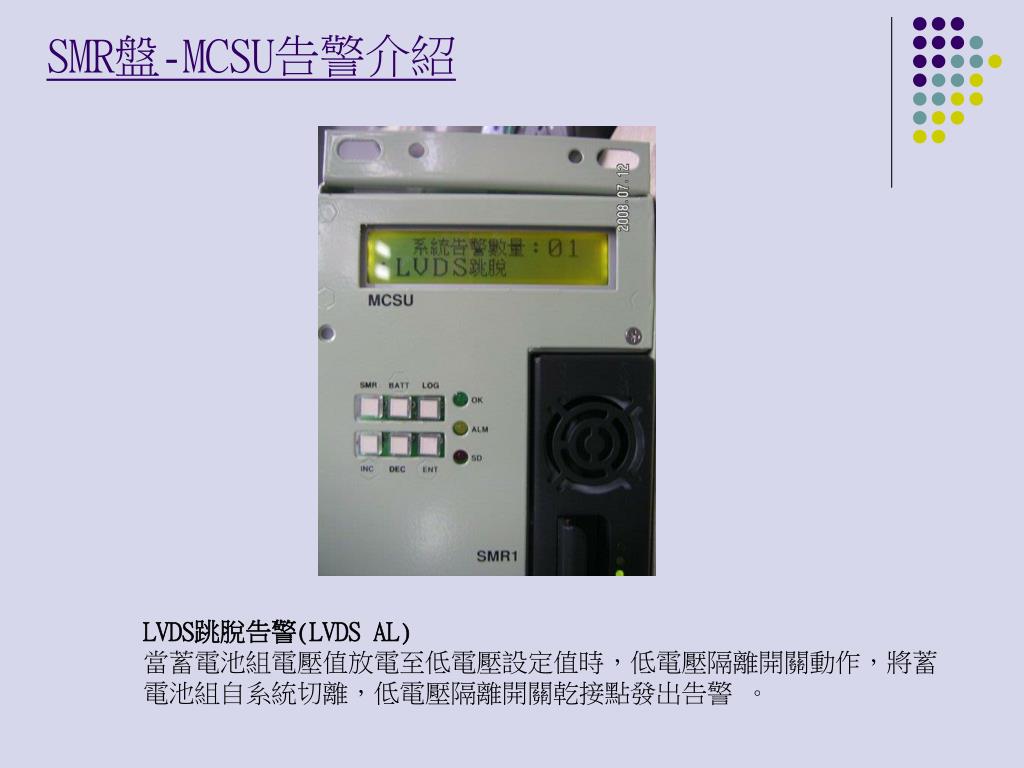

SMR盤-MCSU告警介紹 LVDS跳脫告警(LVDS AL) 當蓄電池組電壓值放電至低電壓設定值時,低電壓隔離開關動作,將蓄電池組自系統切離,低電壓隔離開關乾接點發出告警 。

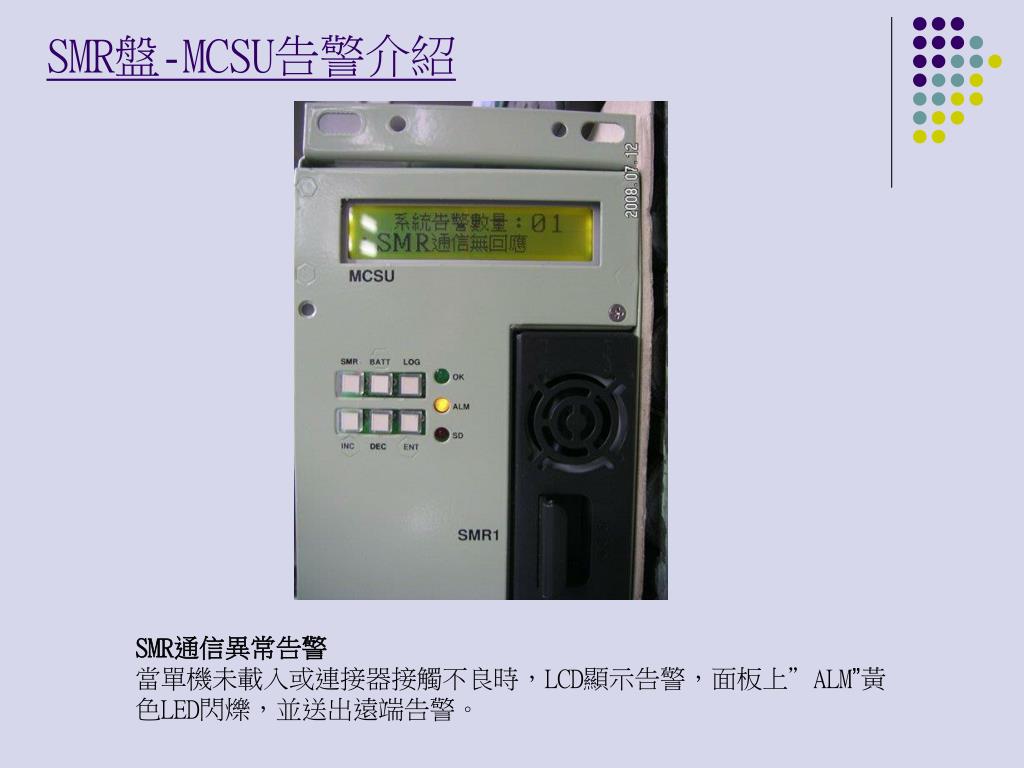

SMR盤-MCSU告警介紹 SMR通信異常告警 當單機未載入或連接器接觸不良時,LCD顯示告警,面板上”ALM”黃色LED閃爍,並送出遠端告警。

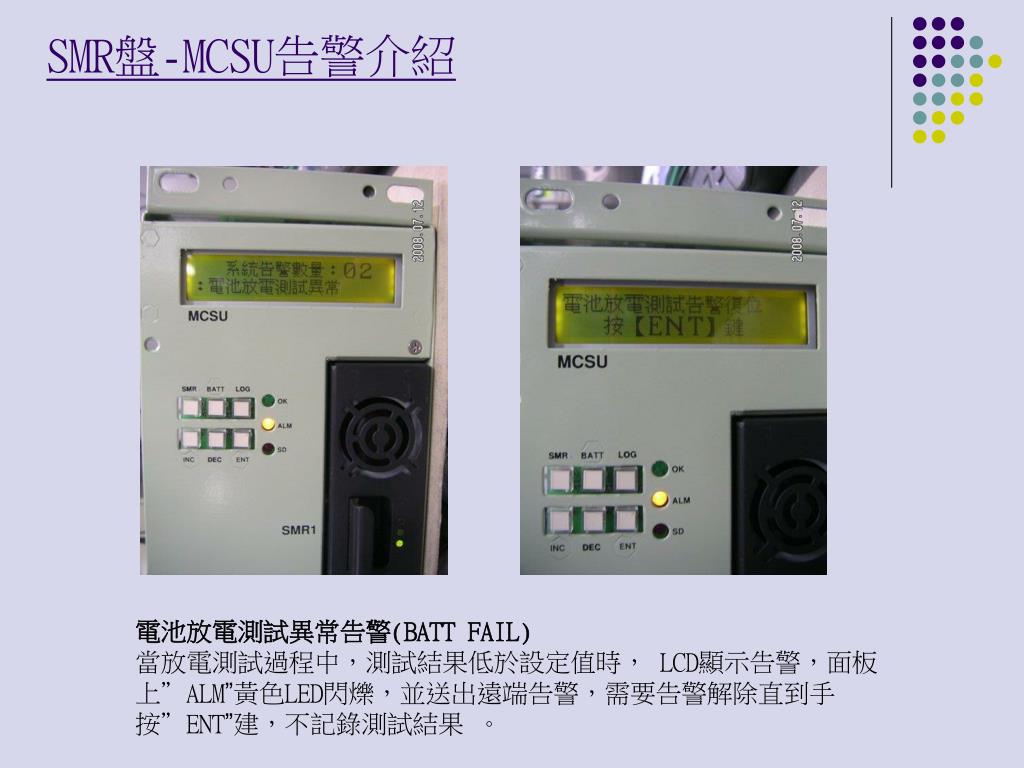

SMR盤-MCSU告警介紹 電池放電測試異常告警(BATT FAIL) 當放電測試過程中,測試結果低於設定值時, LCD顯示告警,面板上”ALM”黃色LED閃爍,並送出遠端告警,需要告警解除直到手按”ENT”建,不記錄測試結果 。

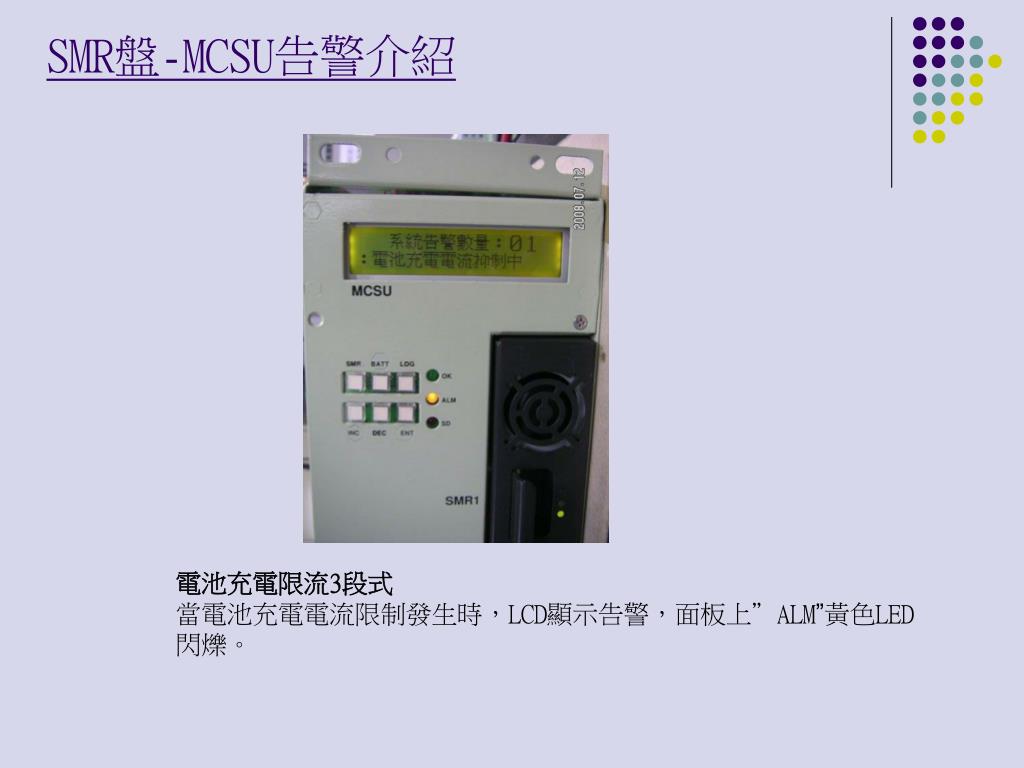

SMR盤-MCSU告警介紹 電池充電限流3段式 當電池充電電流限制發生時,LCD顯示告警,面板上”ALM”黃色LED閃爍。

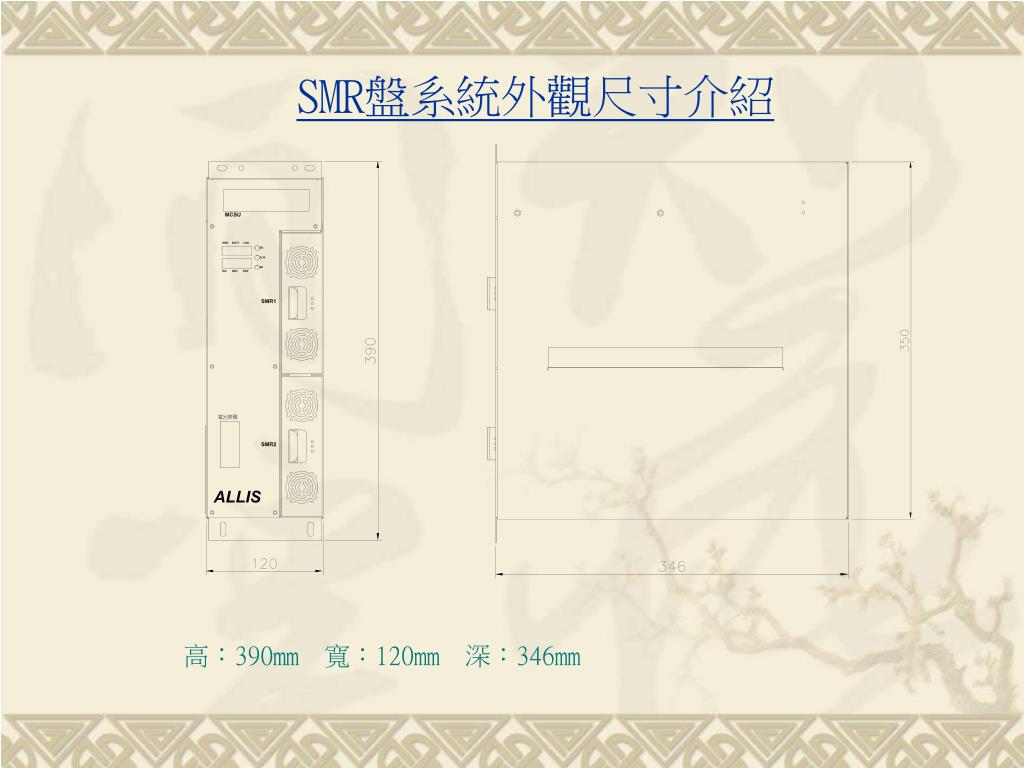

SMR盤系統外觀尺寸介紹 高:390mm 寬:120mm 深:346mm

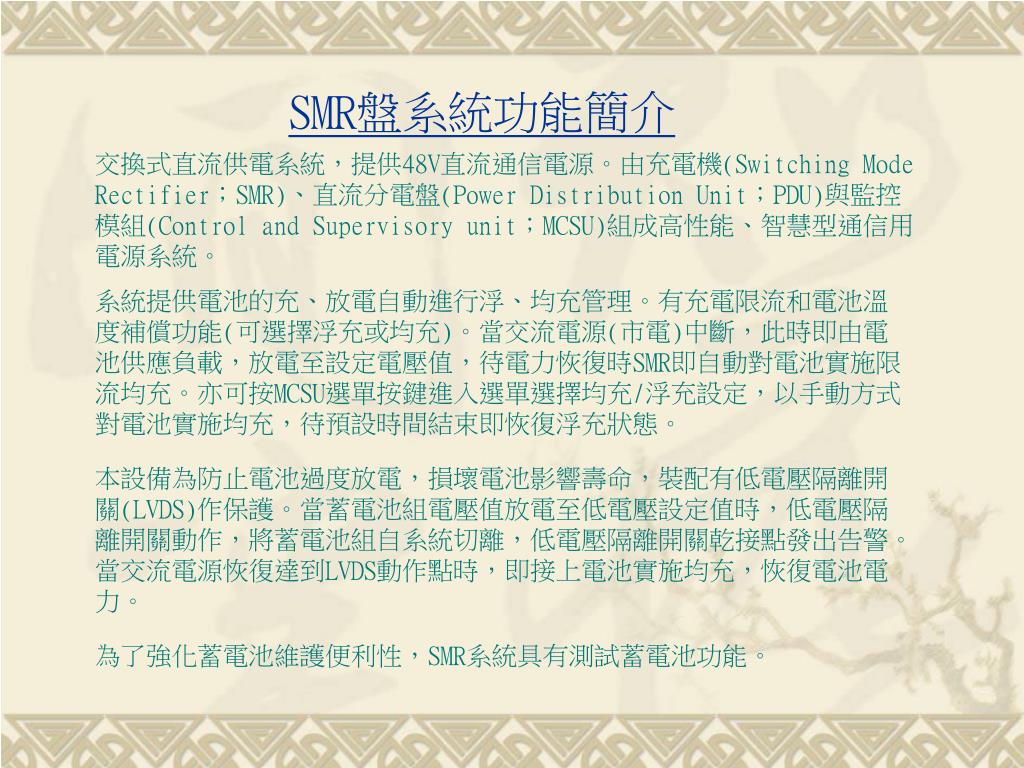

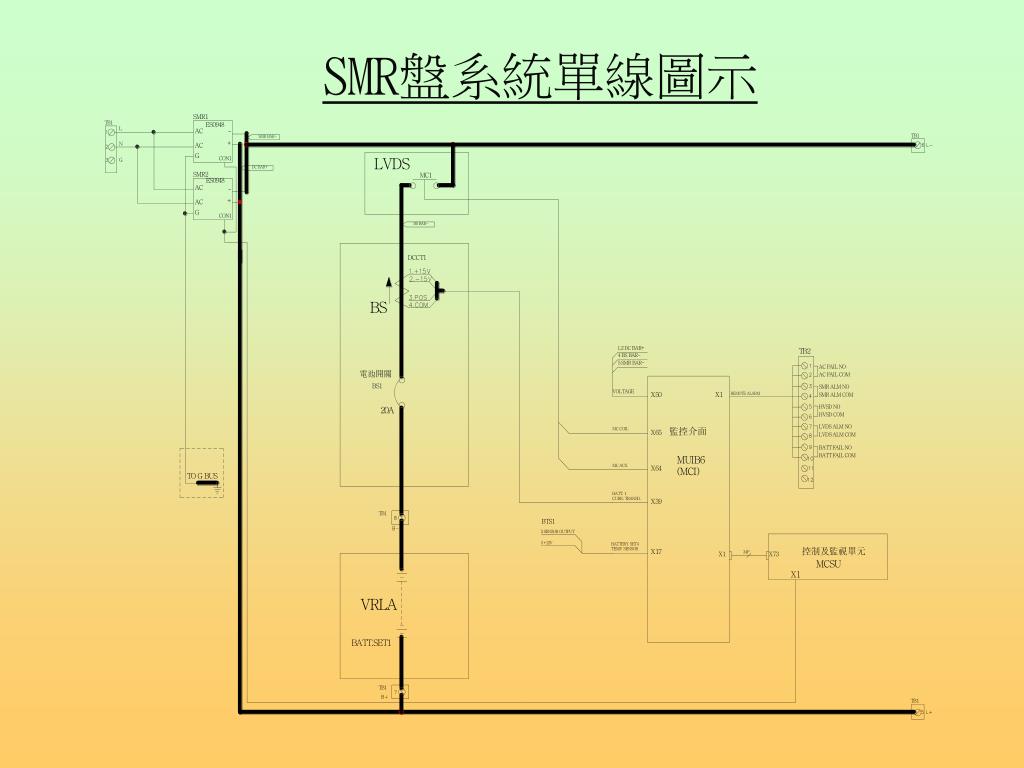

SMR盤系統功能簡介 交換式直流供電系統,提供48V直流通信電源。由充電機(Switching Mode Rectifier;SMR)、直流分電盤(Power Distribution Unit;PDU)與監控模組(Control and Supervisory unit;MCSU)組成高性能、智慧型通信用電源系統。 系統提供電池的充、放電自動進行浮、均充管理。有充電限流和電池溫度補償功能(可選擇浮充或均充)。當交流電源(市電)中斷,此時即由電池供應負載,放電至設定電壓值,待電力恢復時SMR即自動對電池實施限流均充。亦可按MCSU選單按鍵進入選單選擇均充/浮充設定,以手動方式對電池實施均充,待預設時間結束即恢復浮充狀態。 本設備為防止電池過度放電,損壞電池影響壽命,裝配有低電壓隔離開關(LVDS)作保護。當蓄電池組電壓值放電至低電壓設定值時,低電壓隔離開關動作,將蓄電池組自系統切離,低電壓隔離開關乾接點發出告警。當交流電源恢復達到LVDS動作點時,即接上電池實施均充,恢復電池電力。 為了強化蓄電池維護便利性,SMR系統具有測試蓄電池功能。

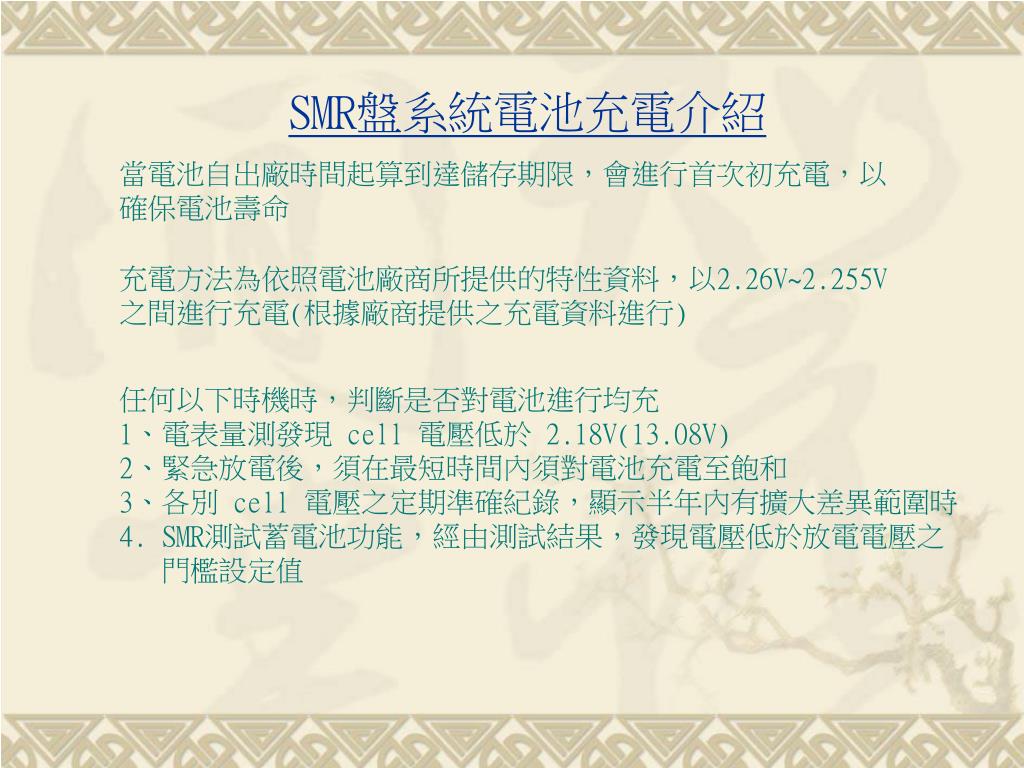

SMR盤系統電池充電介紹 當電池自出廠時間起算到達儲存期限,會進行首次初充電,以確保電池壽命 充電方法為依照電池廠商所提供的特性資料,以2.26V~2.255V之間進行充電(根據廠商提供之充電資料進行) 任何以下時機時,判斷是否對電池進行均充 1、電表量測發現 cell 電壓低於 2.18V(13.08V) 2、緊急放電後,須在最短時間內須對電池充電至飽和 3、各別 cell 電壓之定期準確紀錄,顯示半年內有擴大差異範圍時 4. SMR測試蓄電池功能,經由測試結果,發現電壓低於放電電壓之 門檻設定值

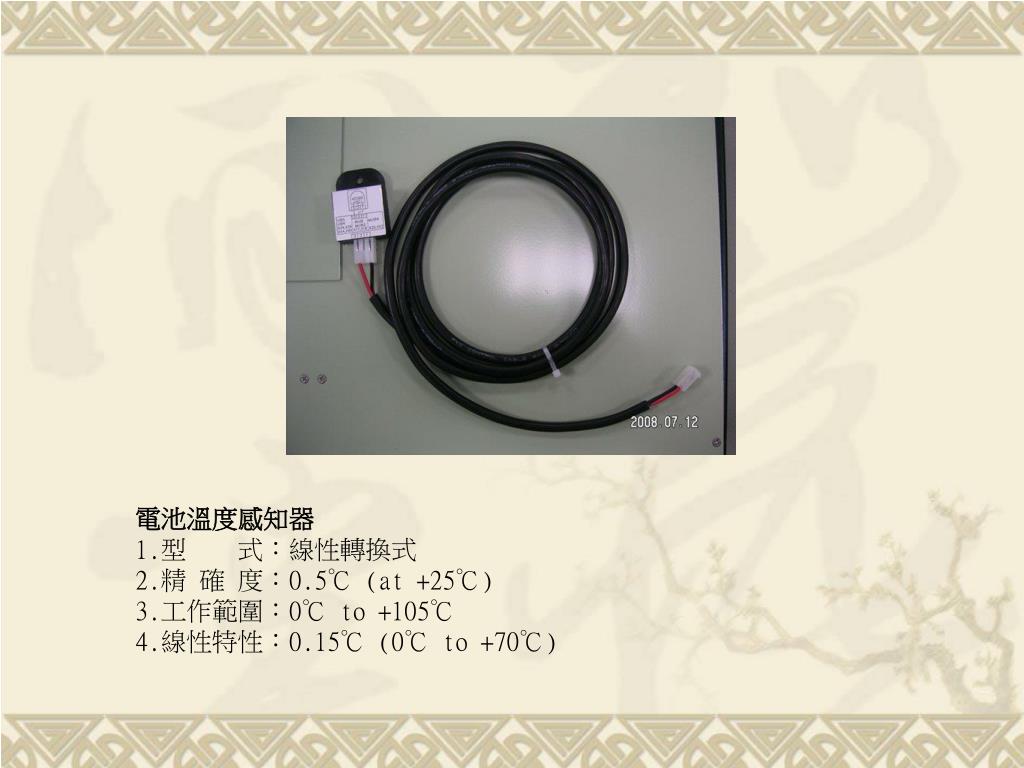

電池溫度感知器 1.型 式:線性轉換式 2.精 確 度:0.5℃ (at +25℃) 3.工作範圍:0℃ to +105℃ 4.線性特性:0.15℃ (0℃ to +70℃)

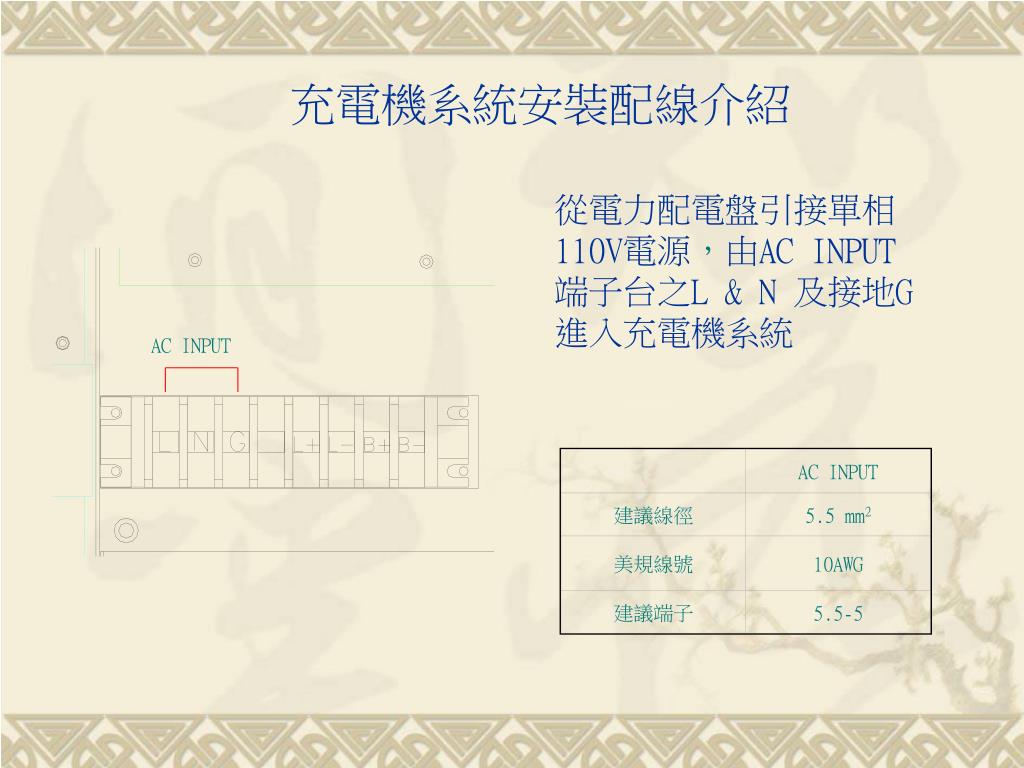

AC INPUT 建議線徑 5.5 mm2 美規線號 10AWG 建議端子 5.5-5 充電機系統安裝配線介紹 從電力配電盤引接單相110V電源,由AC INPUT端子台之L & N 及接地G進入充電機系統 AC INPUT

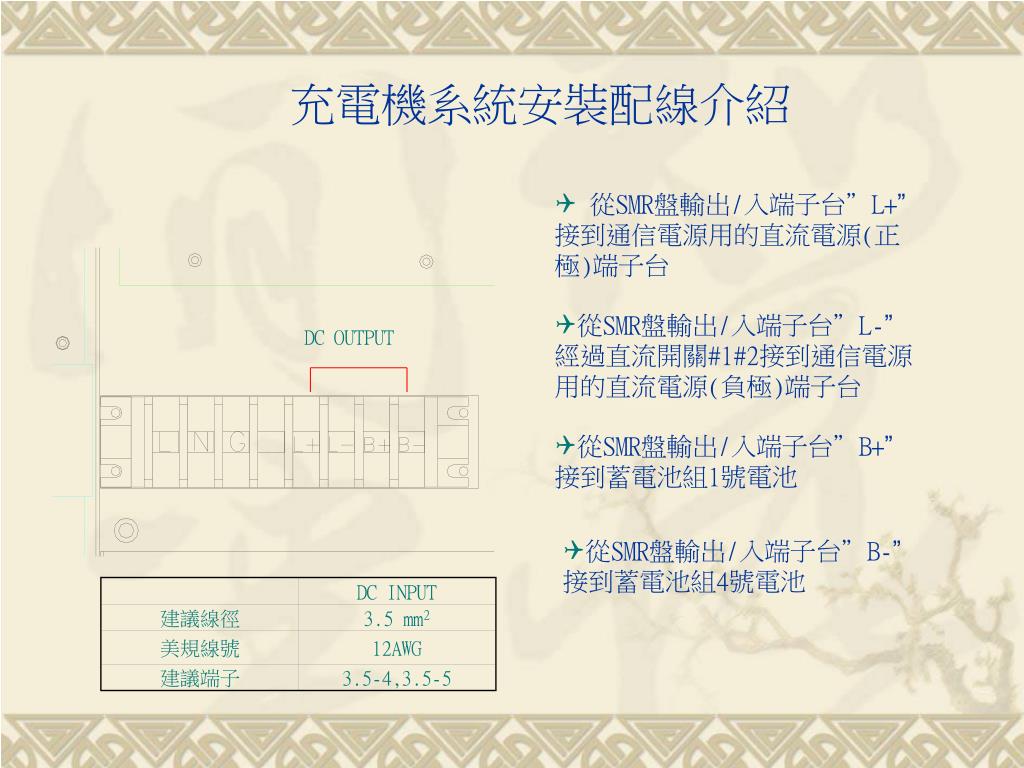

DC INPUT 建議線徑 3.5 mm2 美規線號 12AWG 建議端子 3.5-4,3.5-5 充電機系統安裝配線介紹 從SMR盤輸出/入端子台”L+”接到通信電源用的直流電源(正極)端子台 從SMR盤輸出/入端子台”L-”經過直流開關#1#2接到通信電源用的直流電源(負極)端子台 DC OUTPUT 從SMR盤輸出/入端子台”B+”接到蓄電池組1號電池 從SMR盤輸出/入端子台”B-”接到蓄電池組4號電池
