선박 안전 조명. 렌지 라이트. 썬링크 (sunlink) www.sunlink.co.kr. 렌즈라이트 시스템 구성도. Light Housing METAL PCB 3W LED High Power LENZ 25 온도 쎈서 내장 Sub controller 1) Micro Controller 2) 전류 제안 기능 내장 4) 전류및 전압 Reading 기능 5) RS485 Communication(Receive/Send) 8) 기판 온도 측정 기능. RS485. RS485.
E N D
선박 안전 조명 렌지 라이트 썬링크(sunlink) www.sunlink.co.kr

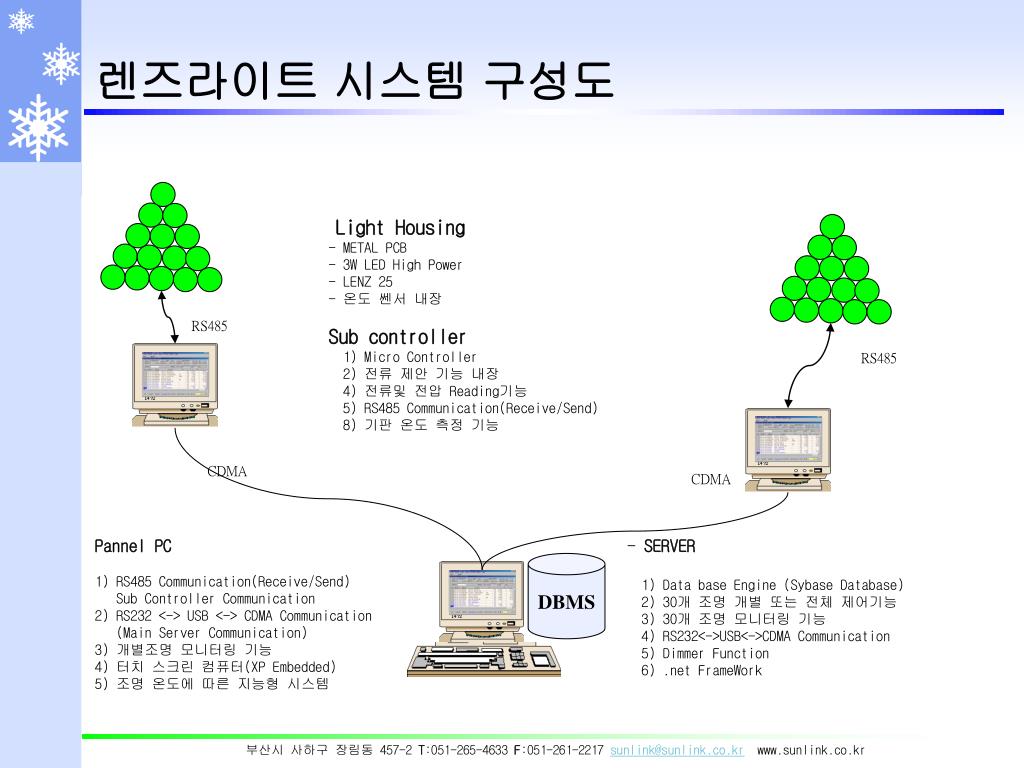

렌즈라이트 시스템 구성도 • Light Housing • METAL PCB • 3W LED High Power • LENZ 25 • 온도 쎈서 내장 • Sub controller • 1) Micro Controller • 2) 전류 제안 기능 내장 • 4) 전류및 전압 Reading기능 • 5) RS485 Communication(Receive/Send) • 8) 기판 온도 측정 기능 RS485 RS485 CDMA CDMA Pannel PC 1) RS485 Communication(Receive/Send) Sub Controller Communication 2) RS232 <-> USB <-> CDMA Communication (Main Server Communication) 3) 개별조명 모니터링 기능 4) 터치 스크린 컴퓨터(XP Embedded) 5) 조명 온도에 따른 지능형 시스템 • SERVER • 1) Data base Engine (Sybase Database) • 2) 30개 조명 개별 또는 전체 제어기능 • 3) 30개 조명 모니터링 기능 • 4) RS232<->USB<->CDMA Communication • 5) Dimmer Function • 6) .net FrameWork DBMS

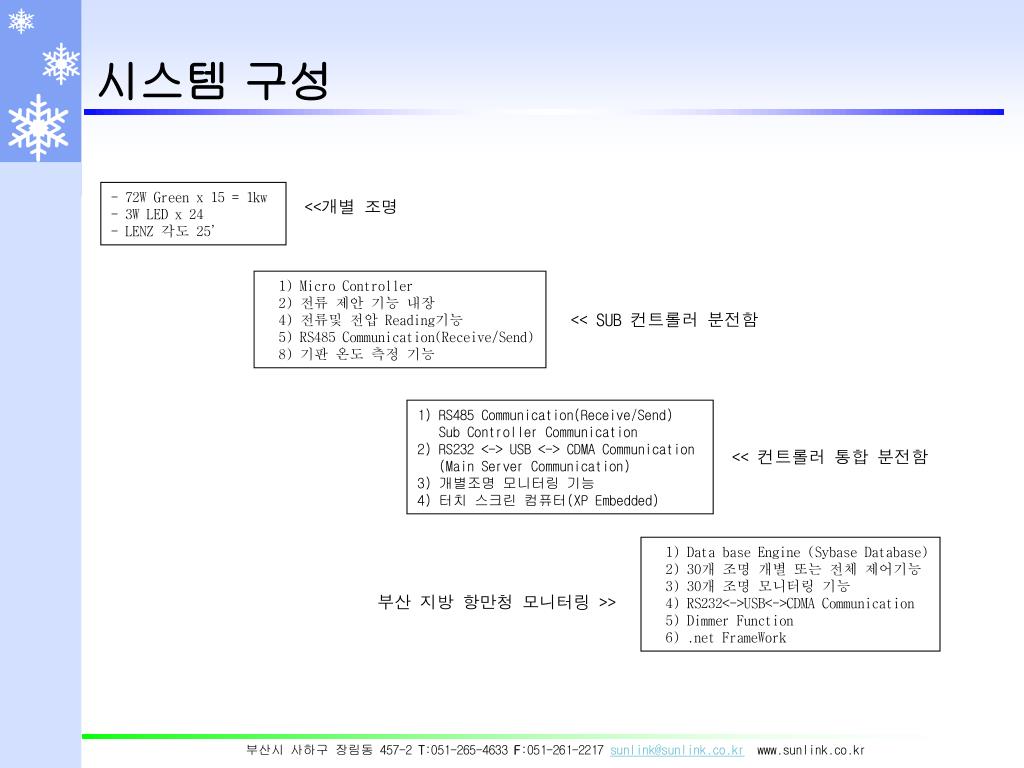

시스템 구성 • 72W Green x 15 = 1kw • 3W LED x 24 • LENZ 각도 25’ <<개별 조명 1) Micro Controller 2) 전류 제안 기능 내장 4) 전류및 전압 Reading기능 5) RS485 Communication(Receive/Send) 8) 기판 온도 측정 기능 << SUB 컨트롤러 분전함 1) RS485 Communication(Receive/Send) Sub Controller Communication 2) RS232 <-> USB <-> CDMA Communication (Main Server Communication) 3) 개별조명 모니터링 기능 4) 터치 스크린 컴퓨터(XP Embedded) << 컨트롤러 통합 분전함 1) Data base Engine (Sybase Database) 2) 30개 조명 개별 또는 전체 제어기능 3) 30개 조명 모니터링 기능 4) RS232<->USB<->CDMA Communication 5) Dimmer Function 6) .net FrameWork 부산 지방 항만청 모니터링 >>

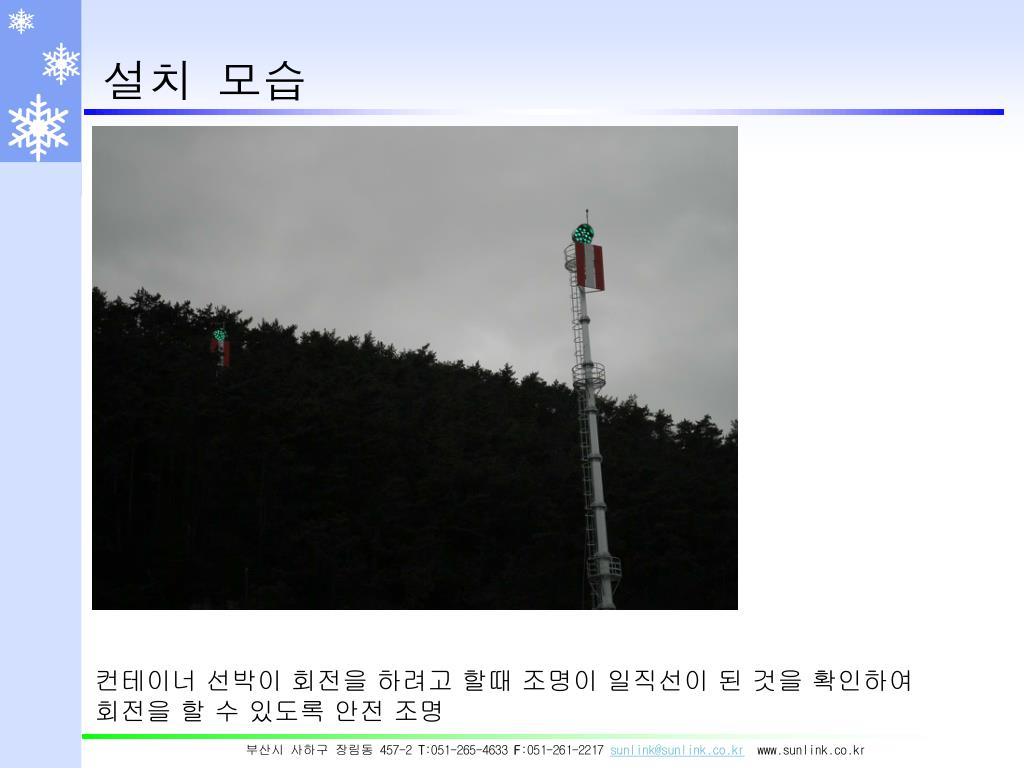

설치 모습 컨테이너 선박이 회전을 하려고 할때 조명이 일직선이 된 것을 확인하여 회전을 할 수 있도록 안전 조명

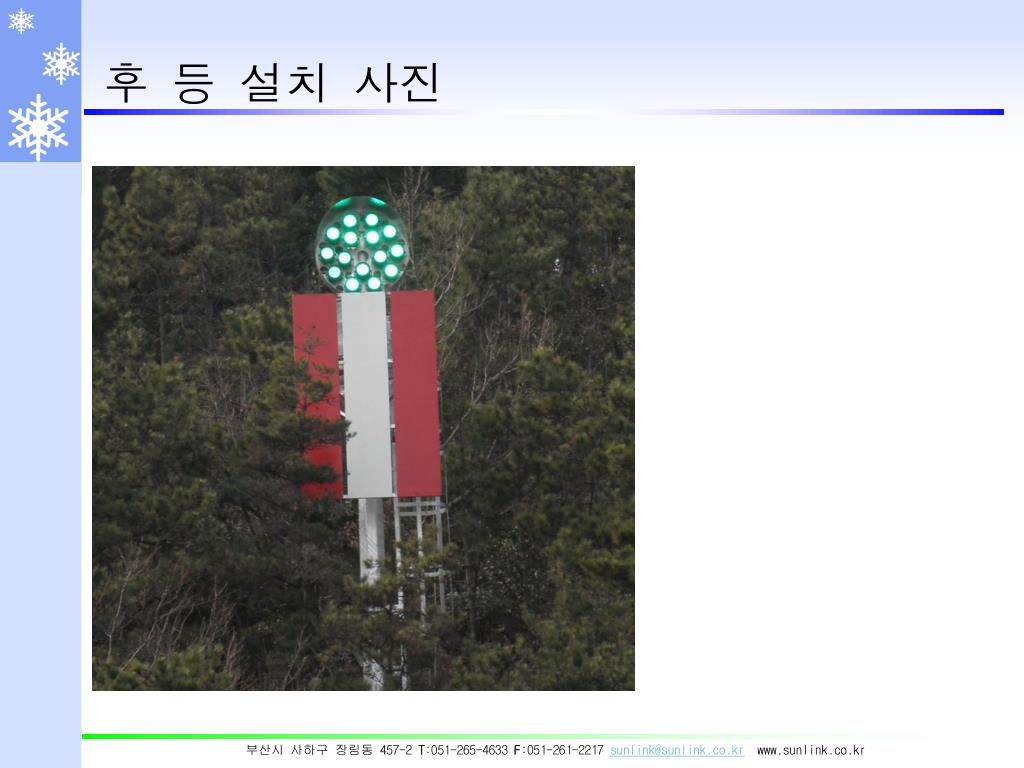

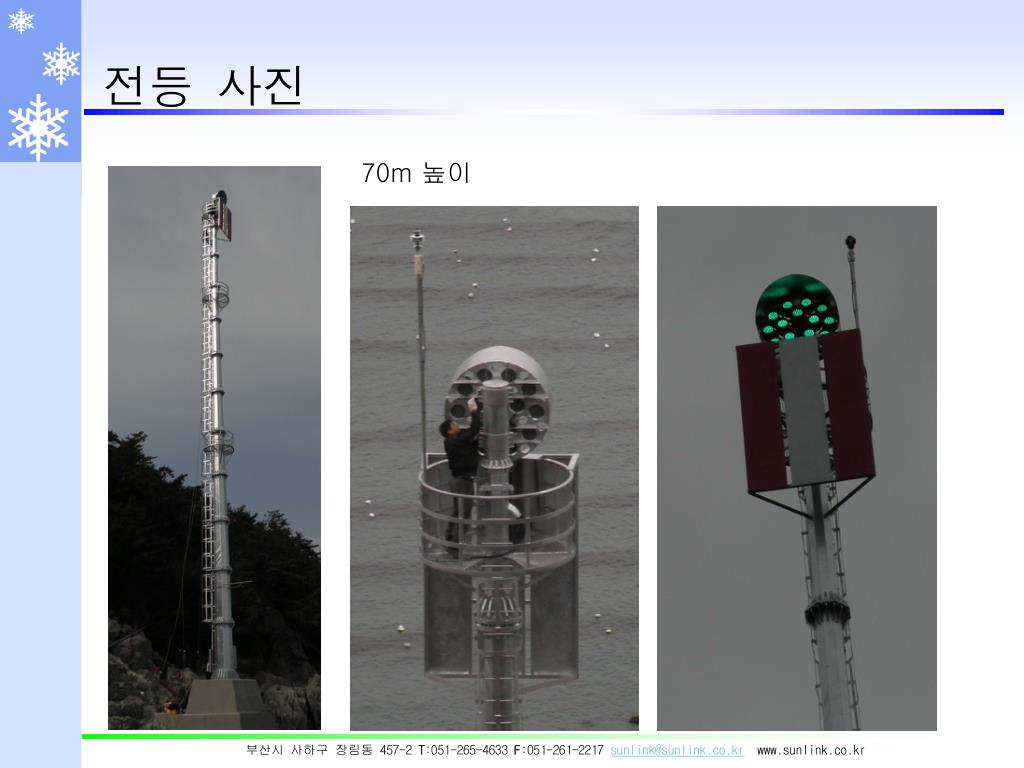

전등 사진 70m 높이

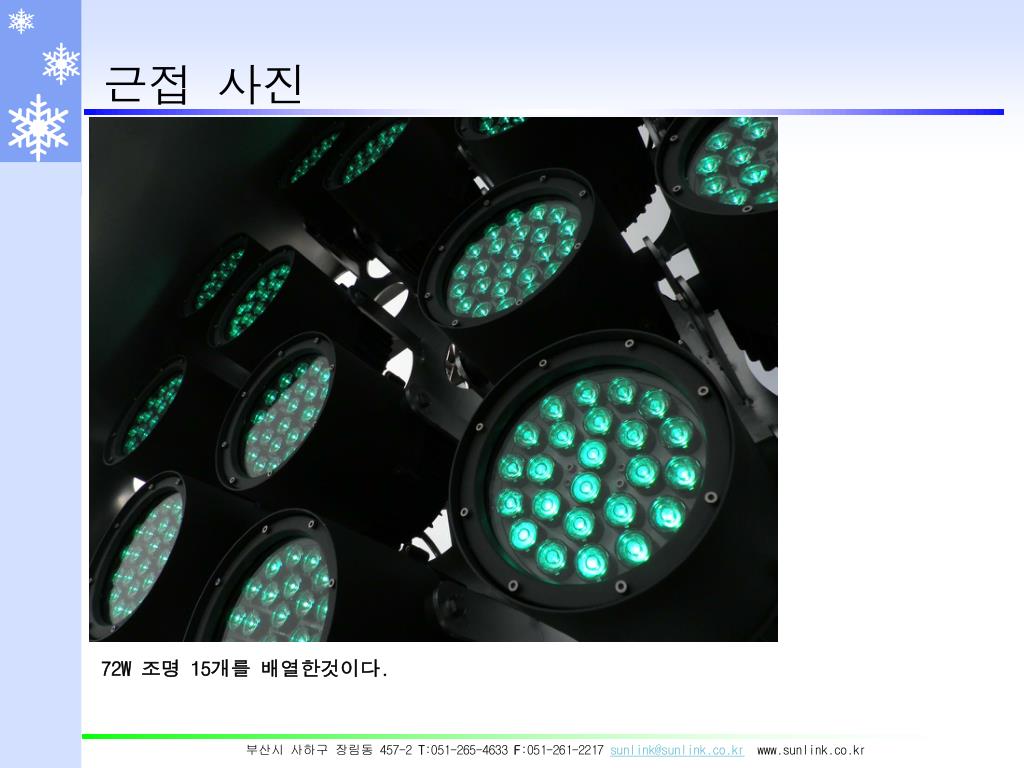

근접 사진 72W 조명 15개를 배열한것이다.

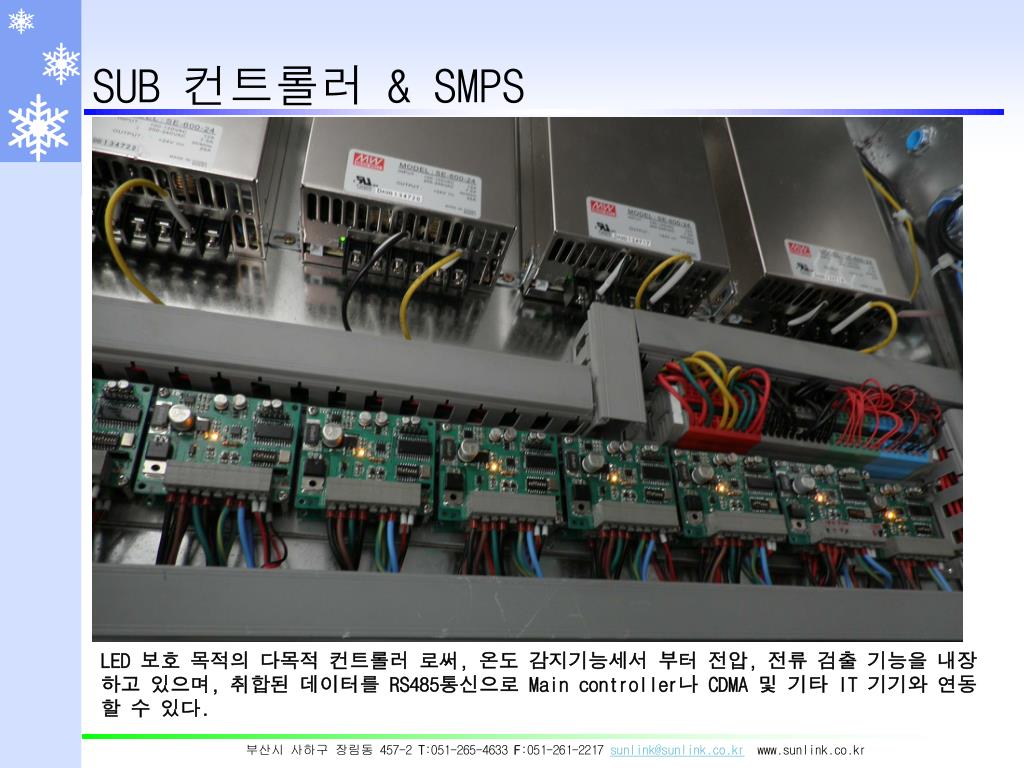

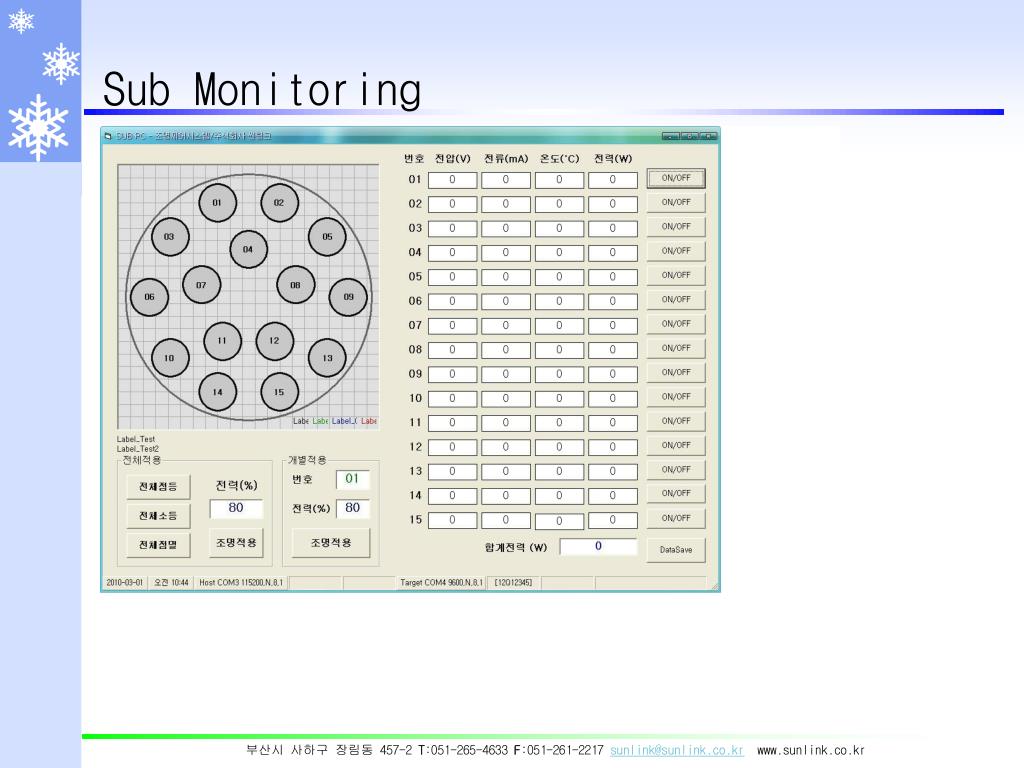

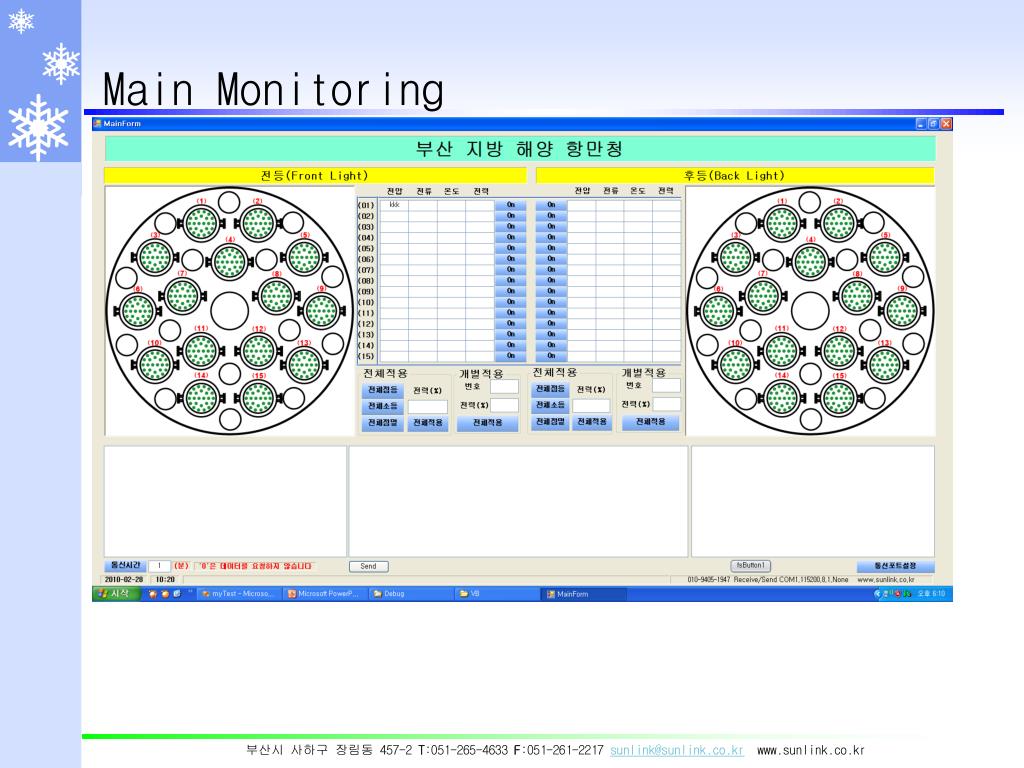

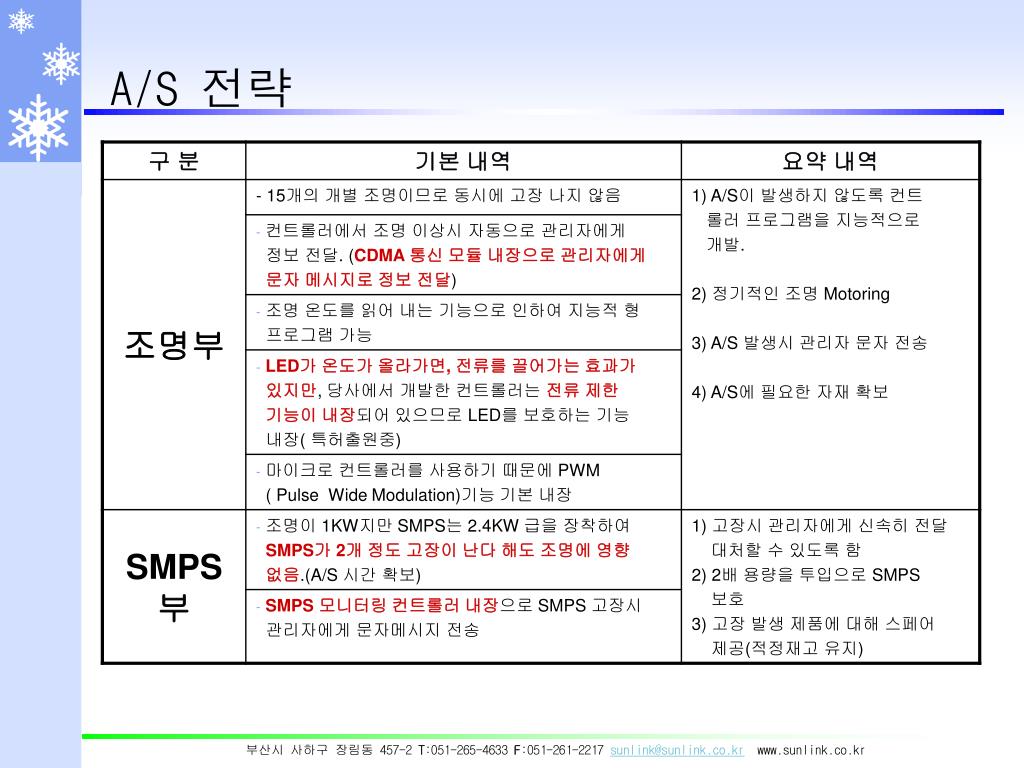

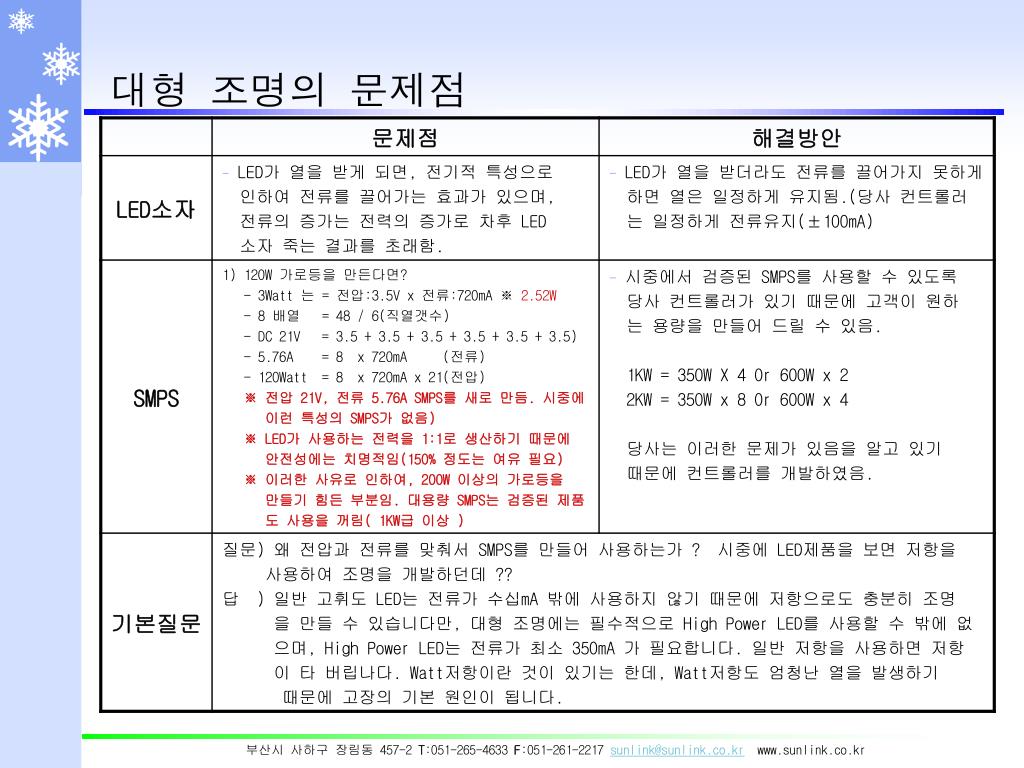

SUB 컨트롤러 & SMPS LED 보호 목적의 다목적 컨트롤러 로써, 온도 감지기능세서 부터 전압, 전류 검출 기능을 내장 하고 있으며, 취합된 데이터를 RS485통신으로 Main controller나 CDMA 및 기타 IT 기기와 연동 할 수 있다.
