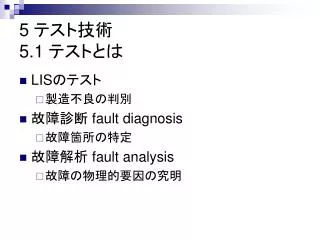

  1. 5 テスト技術5.1 テストとは • LISのテスト • 製造不良の判別 • 故障診断 fault diagnosis • 故障箇所の特定 • 故障解析 fault analysis • 故障の物理的要因の究明

  2. 5.1.1 論理回路のテストの基本5.1.2 テスト品質とテストコスト • テストパターン • テストで用いる入力のこと • テスト品質 • 例．故障のカバー率 • テストコスト • テスト時間，テスト装置，テスト用の回路，テストパターン生成時間．．． 0 0 1 0 回路 正常時：1 故障時：0 故障発見!

  3. 5.2 故障モデル • 全数テスト • 現実的でないことが多い • 故障モデル fault model • 想定される故障を検出するようテストパターンを生成

  4. 5.2.1 故障モデルの考え方 VDD 欠陥 defect 故障 fault 1 誤り error 0 1 正常時：1 故障時：0 1

  5. 5.2.1 故障モデルの考え方 • 良い故障モデルの条件 • 実際によく生じる欠陥の振る舞いを表現 • 生成したテストパターンが他のモデルの故障も検出 • 計算機での扱いが簡単 • 故障モデルの分類 • 論理故障と非論理故障 • 単一故障と多重故障

  6. 5.2.2 縮退故障 stuck-at fault • 最も広く用いられている故障モデル • 0縮退故障 • 1縮退故障 0 GND VDD 1

  7. 5.3 テストパターン生成5.3.1 テストパターンと故障検出率 • 前提 • 組み合わせ回路 f(X) • 論理故障 a • 故障差関数 • F(X) = f(X)  fa(X) • テストパターン • F(X)=1となるX x1 x2 VDD 故障関数 1 x1 x2

  8. 0 0 GND GND 0 等価故障 equivalent fault • 故障関数が同じ故障

  9. 考慮すべき故障の数とテストパターン数 N: 信号線数 n: 入力ビット数

  10. x1x2 1 0 0 0 0 1 1 1 0 1 1 1 テスト不能故障，冗長故障 • テストできない故障 • 組み合わせ回路の場合，冗長故障 • その部分の回路は冗長なため x1 x1 a/1 x2 x2 x1 x2

  11. 故障研修率，故障検出効率 • 故障検出率 (%) • 故障検出効率(%) 検出する故障数 総仮定故障数 ×100 検出する故障数 総仮定故障数－テスト不能故障数 ×100

  12. 自動テストパターン生成 ATPG • 生成におけるポイント • 生成時間が短い • 故障検出率が高い • テストパターン数が少ない • 基本技術 • 5.3.2 故障シミュレーション • パターンから検出できる故障を求める • 5.3.3 テスト生成 • 故障から，検出できるパターンを求める

  13. テスト生成の流れ • ランダムテストパターンの生成と故障シミュレーション • 未処理の故障が無ければ終了．あれば３へ． • ある未検出故障に対するテストパターンを生成． • パターンが生成できなければ２へ．できれば５へ． • 生成されたパターンに対し故障シミュレーション．２へ．

  14. 5.3.2 故障シミュレーション • 与えられたテストパターンが検出できる故障を求める • 故障n個のとき，n+1個の回路をシミュレート a/1 a/1 1 1 1 1 0 1 1 0 0 0 0 0 a/1 a/0 a/0 1 1 1 0 0 0 0 0 0 a/0

  15. 5.3.3 アルゴリズムによるテスト生成 • 与えられた故障を検出するテストパターンを求める • 2分決定グラフ(BDD)による故障差関数 • 充足可能性問題(SAT) • 経路活性法 (path sensitization method) 回路の形状を基に，信号伝搬経路を見てゆく • Dアルゴリズム，PODEM, FAN, SOCRATES

  16. 5値論理 真理値表　ＡＮＤ 出力がDかDになるように，入力値を定める

  17. 1 図5.11　正当化操作 （入力側に値を設定） 図5.12　含意操作 （決定できる値を設定） 0 D D 図5.13　故障の伝搬操作 D 1 図5.10　故障の顕在化 （0縮退故障を仮定） 1 D

  18. D D 出力がDかDになるように，入力値を定める 1 1 0 １ 0 0 D D D D 1 0 1 テストパターン： (a, b, c, d) = (0, 0, x, 0)

  19. 5.3.5 順序回路のテスト • 極めて困難 • 時間展開モデル

  20. 5.4 スキャン設計 • テスト容易化設計（DFT, Design for Testability）の一種 • フリップフロップの値を外部から制御・観測できるように回路を設計

  21. 5.5 組込み自己テストBIST (built-in self test) • テストパターン発生，出力系列の解析などを内蔵回路によって行う手法 • 5.3.2 テスト発生回路 • LFSRがよく用いられる

  22. 5.5 組込み自己テストBIST (built-in self test) • 応答解析回路 • シグネチャ(signature)を出力 • 出力系列を圧縮したもの • 見逃し(aliasing)の可能性 • エラーが含まれている出力系列のシグネチャが，正常な場合と一致してしまうこと • 確率は少ない MISR
