СХЕМОТЕХНИКА АНАЛОГОВЫХ ЭЛЕКРОННЫХ УСТРОЙСТВ

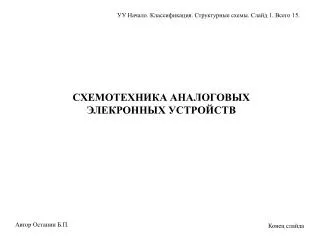

1. УУ Начало. Классификация. Структурные схемы. Слайд 1. Всего 15. СХЕМОТЕХНИКА АНАЛОГОВЫХ ЭЛЕКРОННЫХ УСТРОЙСТВ Автор Останин Б.П. Конец слайда

2. УУ Начало. Классификация. Структурные схемы. Слайд 2. Всего 15. Литература Основная 1. Опадчий Ю. Ф. и др. Аналоговая и цифровая электроника (полный курс): Учебник для вузов / Ю. Ф. Опадчий, О. П. Глудкин, А. И. Гуров; под ред. О. П. Глудкина. – М.: Горячая линия – Телеком, 2000. – 768 с.: ил. 2. Остапенко Г. С. Усилительные устройства. : Радио и связь, 1989. 3. Войшвилло Г. В. Усилительные устройства. . : Радио и связь, 1983. 4. Алексеев А. Г. Усилительные устройства: Сборник задач и упражнений / А. Г. Алексеев, Г. В. Войшников, И. А. Трискало; под ред. Г. В. Войшвилло. – М.: Радио и связь. 1986. – 160 с.: ил. Автор Останин Б.П. Конец слайда

3. 1. П. Хоровиц, У. Хилл. Искусство схемотехники в трех томах. Перевод с английского. Москва: Мир, 1993. 2. Цыкина А.В. Электронные усилители. М.: Радио и связь, 1982. 3. Пряников В.С. Усилители в бытовой радиовещательной литературе. Учебное пособие. МТИ, 1980. 4. Жеребцов И.П. Основы электроники. Ленинград: Энергоатомиздат, 1990. 5. Батушев В.А., Вениаминов В.Н. Микросхемы и их применение. М.: Радио и связь, 1983. УУ Начало. Классификация. Структурные схемы. Слайд 3. Всего 15. Литература Дополнительная Автор Останин Б.П. Конец слайда

4. УУ Начало. Классификация. Структурные схемы. Слайд 4. Всего 15. УСИЛИТЕЛЬНЫЕ УСТРОЙСТВА Усилительное устройство отдает в нагрузку усиленный по мощности входной сигнал. Автор Останин Б.П. Конец слайда

5. УУ Начало. Классификация. Структурные схемы. Слайд 5. Всего 15. Р2 Р1 Усилитель Нагрузка Источник сигнала Р2 РП Р0 Источник питания Источники сигнала (микрофоны, фотоэлементы, усилители и т.д.) имеют разные свойства и параметры, поэтому при анализе их представляют либо источниками ЭДС, либо источниками тока. Нагрузка – динамики, ЭЛТ, каналы связи, усилители и др. Автор Останин Б.П. Конец слайда

6. I1 I2 RГ RВХ RВЫХ RН U1 J2 U2 ЕГ I1 I2 RГ RВХ RВЫХ RН JГ U1 J2 U2 I1 I2 I1 I2 RГ RВХ RВЫХ RН RВЫХ RН U1 U2 RГ RВХ JГ U1 U2 ЕГ Е2 Е2 УУ Начало. Классификация. Структурные схемы. Слайд 6. Всего 15. Эквивалентные схемы усилителей J2=Y21U1 J2=H21I1 E2=Z21I1 Автор Останин Б.П. Конец слайда

7. УУ Начало. Классификация. Структурные схемы. Слайд 7. Всего 15. Классификация электронных усилителей При классификации усилительных устройств учитывают 1. Полосу и абсолютные значения частот усиливаемых сигналов. 2. Характер входного сигнала. 3. Назначение усилительного устройства. 4. Используемые в усилительном устройстве элементы. Классифицировать УУ можно и по другим параметрам. Автор Останин Б.П. Конец слайда

8. 1. Избирательные УУ Начало. Классификация. Структурные схемы. Слайд 8. Всего 15. Полоса пропускания и абсолютные значения частот усиливаемых сигналов. По полосе пропускания усилители делятся на 1. Усилители постоянного тока (УПТ) 2. Усилители переменного тока УПТ делятся на Усилители переменного тока 1. УПТ без преобразования сигнала 2. УПТ с преобразованием сигнала 2. Полосовые 3. Узкополосные (полоса несколько Гц) 4. УЗЧ 5. Широкополосные УЗЧ (если fВ>50 кГц) Автор Останин Б.П. Конец слайда

9. К(f) К(f) УЗЧ КМАКС 0,707КМАКС 0,707КМАКС f 0 0 lg f fВ lg f fН Узкополосный К(f) К(f) Полосовой КМАКС КМАКС 0,707КМАКС 0,707КМАКС f f 0 0 fН fН fВ lg f fВ lg f УУ Начало. Классификация. Структурные схемы. Слайд 9. Всего 15. АЧХ некоторых усилителей УПТ КМАКС f fН fВ На АЧХ (кроме избирательных усилителей) выделяют области нижних и верхних частот, где имеют место амплитудно-частотные и фазочастотные искажения, и область средних частот, где эти искажения несущественны. Автор Останин Б.П. Конец слайда

10. УУ Начало. Классификация. Структурные схемы. Слайд 10. Всего 15. В зависимости от характера (вида сигнала) 1. Усилители гармонических сигналов (сигнал меняется медленно и можно не считаться с переходными процессами ) 2. Усилители импульсных сигналов (сигнал меняется настолько быстро, что продолжительность переходного процесса существенно влияет на форму выходного сигнала) В общем случае напряжение входного сигнала является сложной функцией, которую можно разложить на гармонические составляющие. В случае периодической функции гармоники образуют дискретный спектр, а в случае непериодической – сплошной. Спектр усиливаемого сигнала ограничен полосой пропускания (граничными частотами fМИН и f МАКС). Автор Останин Б.П. Конец слайда

11. 1-я гармоника 1-я гармоника u 2-я гармоника u 2-я гармоника 0 0 t t Сумма 1-й и 2-й гармоник Сумма 1-й и 2-й гармоник u u 0 0 t t УУ Начало. Классификация. Структурные схемы. Слайд 11. Всего 15. Для гармонических сигналов допустимо неодинаковое смещение гармоник во времени при прохождении их через усилитель. Для импульсных сигналов временное смещение отдельных составляющих спектра частот при их прохождении через усилитель, оценивается как искажение (телевизионные сигналы, сигналы на Y канал осциллографа, фототелеграфные и др.). Автор Останин Б.П. Конец слайда

12. УУ Начало. Классификация. Структурные схемы. Слайд 12. Всего 15. По назначению 1. Усилители напряжения. 2. Усилители тока. 3. Усилители мощности. Для усилителя напряжения, представленного схемой ИНУН (аналогично и для ИТУН), у которого RВХ >> RГ, можно записать Для усилителя тока, представленного схемой ИТУТ (аналогично и для ИНУТ), у которого RВХ << RГ, можно записать Один и то же усилитель с неизменным входным сопротивлением RВХ может быть либо усилителем, либо усилителем тока. Например, усилитель с входным сопротивлением RВХ = 1 МОм при работе с вакуумным элементом, имеющим сопротивление RГ = 200 МОм, является усилителем тока, а при работе с микрофоном, имеющим сопротивление RГ = 100 Ом. является усилителем напряжения. Автор Останин Б.П. Конец слайда

13. УУ Начало. Классификация. Структурные схемы. Слайд 13. Всего 15. По типу используемых усилительных элементов 1. Ламповые. 2. Полупроводниковые. 3. Магнитные. 4. Диэлектрические. 5. Другие. Автор Останин Б.П. Конец слайда

14. I1 I2 RГ 1-й каскад 2-й каскад УЭ ЭС УЭ ЭС ЭС RН U1 U2 ЕГ Источник сигнала 1-й каскад N-й каскад Нагрузка УУ Начало. Классификация. Структурные схемы. Слайд 14. Всего 15. Структурные схемы усилителей Усилительный элемент и отнесённые к нему пассивные элементы образуют усилительный каскад. Связь каскадов между собой, с источником сигнала, с нагрузкой может быть непосредственной, емкостной, трансформаторной, оптронной и комбинированной. Автор Останин Б.П. Конец слайда

15. Предоконечный каскад Оконечный каскад Источник сигнала К1 КN Нагрузка ОС УУ Начало. Классификация. Структурные схемы. Слайд 15. Всего 15. Энергетическая эффективность определяется в основном оконечным каскадом. Поэтому он часто работает в режимах AB, B, AD, BD, E. Для уменьшения нелинейных искажений и изменения входного RВХ и выходного RВЫХ сопротивлений часто применяются обратные связи. Помимо обратных связей используются несколько видов регулировки: 1. Громкость. 2. Тембр. 3. Компрессия. Автор Останин Б.П. Конец слайда
