  1. Публічне акціонерне товариство «Акціонернакомпанія«Київводоканал" Дочірнєпідприємство“ІнститутКиївінжпроект” ПАТ “Київпроект” “РЕКОНСТРУКЦІЯ СПОРУД ОЧИСТКИ СТІЧНИХ КАНАЛІЗАЦІЙНИХ ВОД І БУДІВНИЦТВА ТЕХНОЛОГІЧНОЇ ЛІНІЇ ПО ОБРОБЦІ ТА УТИЛІЗАЦІЇ ОСАДІВ БОРТНИЦЬКОЇ СТАНЦІЇ АЕРАЦІЇ ”

  2. Генеральний план Бортницькоїстанціїаерації

  3. Схема споруд Бортницької станції аерації

  4. План існуючого стану Бортницькоїстанціїаерації

  5. Технологічна схема очистки стічних вод Стоки на очистку 1573000 м3/год. Приймальнінасосністанції Сміття на спалювання, завод «Енергія» 30 м3/доб Грати Пісок 31,4 м3/доб Жири на утилізацію 87 м3/доб Пісколовки, жироловки Сирий осад на лініюобробки осаду 7633 м3/доб Первинні відстійники Аеротенки Зворотнійактивний мул Вториннівідстійники (освітлювачі) Надлишковийактивний мул на лініюобробки осаду 25367 м3/доб Доочистка Знезараження Вимірюваннявитрат Випуск в Магістральний канал

  6. Об ′ємстічних вод • Продуктивністьпо проекту: • Середняпродуктивність • Максимальна годиннапродуктивність 1 573 000м3/доб 1 123 600м3/доб 81 800м3/доб • Ефективність очистки стічних вод на новихспорудах

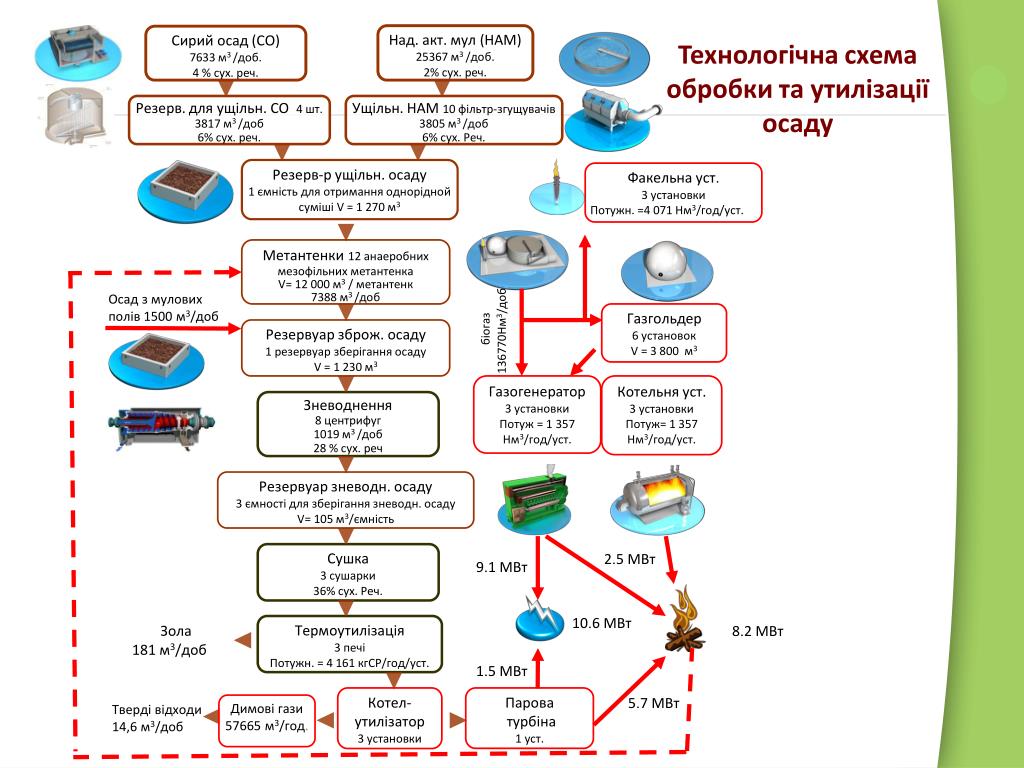

  7. Над. акт. мул (НАМ) • 25367 м3 /доб. 2% сух. реч. Сирий осад (СО) • 7633 м3 /доб. 4 % сух. реч. Технологічна схема обробки та утилізації осаду Резерв. для ущільн. СО 4 шт. • 3817 м3 /доб 6% сух. реч. • Ущільн. НАМ 10 фільтр-згущувачів 3805 м3 /доб 6% сух. Реч. • Резерв-рущільн. осаду 1 ємність для отриманняодноріднойсуміші V = 1 270 м3 Факельна уст. 3 установки Потужн. =4 071 Нм3/год/уст. Метантенки12 анаеробнихмезофільнихметантенка V= 12 000 м3 / метантенк • 7388 м3 /доб Осад з муловихполів 1500 м3/доб Газгольдер 6 установок V = 3 800 м3 біогаз 136770Нм3/доб • Резервуар зброж. осаду • 1 резервуар зберігання осаду V = 1 230 м3 Газогенератор 3 установки Потуж = 1357 Нм3/год/уст. • Котельня уст. 3 установки Потуж= 1 357 Нм3/год/уст. Зневоднення 8 центрифуг • 1019 м3 /доб • 28 % сух. реч Резервуар зневодн. осаду 3 ємності для зберіганнязневодн. осаду V= 105 м3/ємність Сушка 3 сушарки 36% сух. Реч. 2.5 МВт 9.1 МВт 10.6 МВт Зола 181 м3/доб Термоутилізація 3 печі Потужн. = 4 161 кгСР/год/уст. 8.2 МВт 1.5 МВт Котел-утилізатор 3 установки Парова турбіна 1 уст. 5.7 МВт • Димові гази • 57665 м3/год. Твердівідходи 14,6 м3/доб

  8. Генеральний план Бортницькоїстанціїаерації

  9. Показникиінженернихмереж • технологічних трубопроводів -- 38,0 км; • мулопроводів -- 55,0 км; • напірних каналізаційних трубопроводів -- 7,0 км; • каналізаційних колекторів діаметром від 1 до 3 м -- 4,5 км; • водопроводу -- 8,5 км; • каналізаційних мереж -- 2,0 км; • дощової каналізації -- 11,5 км; • теплових мереж -- 10,0 км; • газових мереж середнього тиску -- 3,6 км; • електричних мереж -- 330,0 км; • мереж зв’язку -- 12,0 км; • мереж радіофікації -- 30,0 км.

  10. КонцептуальніархітектурнірішенняКонцептуальніархітектурнірішення

  11. Показникиінженерних мереж
