第一节概述

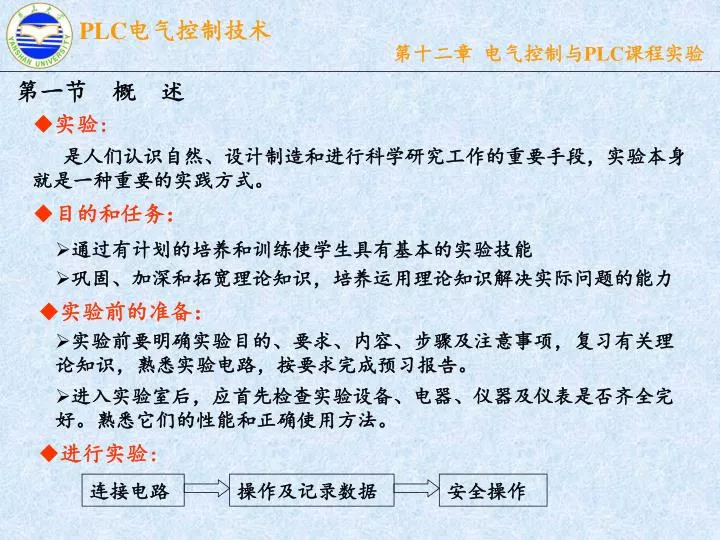

第一节概述 • 实验: 是人们认识自然、设计制造和进行科学研究工作的重要手段，实验本身就是一种重要的实践方式。 • 目的和任务： • 通过有计划的培养和训练使学生具有基本的实验技能 • 巩固、加深和拓宽理论知识，培养运用理论知识解决实际问题的能力 • 实验前的准备： • 实验前要明确实验目的、要求、内容、步骤及注意事项，复习有关理论知识，熟悉实验电路，按要求完成预习报告。 • 进入实验室后，应首先检查实验设备、电器、仪器及仪表是否齐全完好。熟悉它们的性能和正确使用方法。 • 进行实验: 连接电路操作及记录数据安全操作

实验报告: 应包含以下几项内容： 1) 实验名称、专业、姓名、同组者姓名、实验台号、实验日期。 2) 实验目的. 3) 实验电路图。 4) 实验设备。 5) 根据实验原始记录整理而成的数据、表格、曲线及计算数据。 6) 对实验结果进行分析讨论并回答实验指导书所提出的问题。

第二节电气控制实验 • 三相异步电动机单向起动、停止及点动控制 • 实验目的: • 1) 熟悉实验电路中各电器的规格型号、结构、工作原理和使用方法。 • 2) 了解单向直接起动的条件，体会并掌握自锁的作用，了解点动控制的 • 使用场合。 • 3) 掌握控制电路的工作原理、电路的接线方法、检查电路的方法及正确 • 操作的方法，学习分析简单故障的方法和排除故障的技能。 • 4) 熟悉电气控制电路中的三种保护措施及其作用。 • 实验设备: • 1) 三相笼型异步电动机 2) 三相刀开关或断路器 • 3) 交流接触器 4) 按钮 • 5) 熔断器 6) 热继电器 • 7) 电工工具及导线若干 • 实验步骤: • ①熟悉电器设备；②连接电路；③起动电动机、可靠停止；④连接控制电路；⑤起动电动机、可靠停止；⑥观察过载保护作用。

思考题: • 分析单向起动、停止及点动控制电路的工作过程，说明自锁的作用、点 • 动控制的使用场合。 • 2) 热继电器能对电动机进行长期过载保护，是否也能同时进行短路保护？ • 试分析之。 • 3) 若实验中发现一经合闸，电动机就立即连续转动起来，试分析说明可能 • 的原因。 • 4) 若把起自锁作用的常开触点错接成常闭触点，会发生怎样的现象？ • 5) 若把电源的三根相线中的任意两相对调，将发生什么现象？为什么？ • 三相异步电动机正反转可逆运行控制 • 实验目的: • 1) 掌握三相异步电动机正反转控制电路的工作原理及正确的接线方法。 • 2) 明确正反转控制电路中电器联锁的重要性。 • 3) 掌握复合按钮的使用和连接方法。 • 4) 学习较复杂电路的故障分析及排除故障的方法。

实验设备: • 1) 三相笼型异步电动机 2) 三相刀开关或断路器 • 3) 交流接触器 4) 按钮 • 5) 熔断器 6) 热继电器 • 7) 电工工具及导线若干 • 实验步骤: • 1) 连接主电路，正转起动,反转起动，停止，反转起动,正转起动停止. • 2)换接控制电路,正转起动,反转起动，停止，反转起动,正转起动停止. • 思考题: • 说明电动机降压起动的目的和实质。星形—三角形降压起动是降低定子绕 • 组的相电压还是线电压？这种降压起动使起动电流降低了多少？它有什么缺点？ • 2) 若把时间继电器的延时常开触点与常闭触点接错，电路工作状态会怎样？ • 3) 分清通电延时与断电延时的区别。试用断电延时继电器设计星形—三角形 • 降压起动控制。 • 4) 分析在实验中遇到的困难和实验过程中发生的故障情况，总结实验体会。

三相异步电动机星形－三角形减压起动控制 • 实验目的: • 1) 熟悉星形—三角形降压起动电路，掌握其工作原理和接线方法。 • 2) 了解星形—三角形降压起动的使用条件，明确该起动方法的优缺点。 • 3) 了解时间继电器的结构，工作原理及使用方法。 • 4) 熟悉这种电路的故障分析与排除方法。 • 实验设备: • 1) 三相笼型异步电动机 2) 三相刀开关或断路器 • 3) 交流接触器 4) 按钮 • 5) 熔断器 6) 热继电器 • 7) 电工工具及导线若干 • 实验步骤: • ①了解时间继电器；②连接电路；③正转起动、按下停车；④调节时间继电器；⑤重复步骤注意观察延时长短对电动机起动性能的影响。

思考题: • 1) 说明电动机降压起动的目的和实质。星形—三角形降压起动是降低定子绕组的相电压还是线电压？这种降压起动使起动电流降低了多少？它有什么缺点？ • 2) 若把时间继电器的延时常开触点与常闭触点接错，电路工作状态会怎样？ • 3) 分清通电延时与断电延时的区别。试用断电延时继电器设计星形—三角形降压起动控制。 • 4) 分析在实验中遇到的困难和实验过程中发生的故障情况，总结实验体会 • 三相异步电动机制动控制 • 实验目的: • 1) 了解三相异步电动机的制动方法及它们的制动效果和区别。 • 2) 学习能耗制动的接线方法，了解其工作原理和过程。 • 3) 了解速度继电器的结构、工作原理，熟悉其使用方法 • 实验设备: • 1) 三相笼型异步电动机 2) 三相刀开关或断路器 • 3) 交流接触器 4) 按钮 • 5) 熔断器 6) 热继电器

7）滑线变阻器 8) 速度继电器 • 9) 时间继电器 10) 调压器 • 11 整流模块 12) 电工工具及导线若干 • 实验步骤: • ①弄清速度继电器；②连接控制电路连线；③起动电动机、复合停车；④观察电动机的制动；⑤调节电阻的大小、重复步骤、观察制动过程的变化；⑥设计能耗制动控制的电路图、并按要求完成实验。 • 4．思考题: • 1) 比较采用时间继电器和速度继电器的制动方式，找出各自的优缺点，说明两者的区别。 • 2) 速度继电器的触点动作与电动机实际转向不同时，将会出现什么现象？ • 3) 若按钮SBl没有按到底，会出现什么现象？ • 4) 时间继电器的延时长短对制动效果有什么影响？

第三节 PLC控制实验 • PLC的认识 • 实验目的: • 1) 认识PLC，了解PLC系统结构，熟悉PLC组成及各部分的作用，掌握PLC • 的工作原理，明确PLC输入/输出的意义。 • 2) 了解PLC应用软件的编制方法。 • 3) 熟悉PLC基本指令，了解PLC功能指令。 • 实验设备: • 1) PLC主机 • 2) 微型计算机（带编程电缆及编程软件） • 3) 相关输入/输出元器件 • 4) 电工工具及导线若干 • 实验内容: • 熟悉PLC、掌握其内部存储元件，了解其输入、输出电路及接线要求， • 熟悉PLC专门编程软件，掌握采用微型计算机配以专业编程软件通过编程电缆编制PLC应用软件及其调试方法、熟悉PLC应用软件指令系统，掌握PLC基本指令、步进指令、功能指令。

PLC的认识 • 实验目的: • 1) 掌握PLC基本电路的程序构成以及简单设计方法。 • 2) 熟悉PLC基本指令梯形图或语句表程序的编辑方法。 • 实验设备: • 1) PLC主机 • 2) 微型计算机（带编程电缆及编程软件） • 3) 相关输入/输出元器件 • 4) 电工工具及导线若干 • 实验内容: • 验证：保持电路、延时断开电路、分频电路、振荡电路、报警电路、十字路口交通灯控制 • PLC步进指令及应用指令 • 实验目的: • 1) 掌握PLC顺序控制电路的程序构成以及简单设计方法。 • 2) 熟悉PLC步进指令梯形图或语句表程序的编辑方法。 • 3) 了解PLC应用指令的使用方法。

实验设备: • 1) PLC主机 • 2) 微型计算机（带编程电缆及编程软件） • 3) 相关输入/输出元器件 • 4) 电工工具及导线若干 • 实验内容: • 小车顺序运动控制 • 电动机顺序起动/停车 • 大小球分类选择 • 人行道与车道交叉路口红绿灯控制 • 应用指令 • PLC电气控制 • 实验目的: • 1) 掌握PLC电气控制电路的简单设计方法。 • 2) 熟悉PLC电气控制程序的编辑、调试方法。 • 实验设备: • 1) PLC主机 • 2) 微型计算机（带编程电缆及编程软件） • 3) 电气控制相关实验设备 • 4) 电工工具及导线若干

实验内容 • PLC控制三相异步电动机单向起动、停止与点动 • PLC控制三相异步电动机正反向运行控制 • PLC控制三相异步电动机星形—三角形降压起动 • PLC控制三相异步电动机制动控制 • PLC控制设计性实验 • 实验目的 • 1) 掌握PLC电气控制系统的设计方法。 • 2) 掌握PLC电气控制系统控制程序的设计、调试方法。 • 实验设备 • 1) PLC主机 • 2) 微型计算机（带编程电缆及编程软件） • 3) 控制要求的其他外围设备 • 实验内容 • 查阅相关参考书和资料，选择合适的题目内容，如电梯、机械手、 • 舞台艺术灯、数码管显示等的PLC控制，按要求自己设计PLC • 控制系统，编制PLC控制程序，并自己完成实验，验证设计的正确性。
