  1. أساسيات شبكات الحاسبCCN 112 أ.دلال

  2. مفــــردات المحـــــاضرة تـــــــركيب الشبـــــكة • المعدات المطلوبة • طرق توصيل الشبكة • ضبط إعدادات عنوان الجهاز(IP) • التحقق من سلامة الاتصال • أسباب ظهور رسائل الخطأ في تركيب الشبكة • مشاركة الوثائق بين الأجهزة

  3. تكوين الشبكة المحلية (LAN) • ترتبط أجهزة الحاسب مع ببعضها البعض و ذلك عن طريق: • كارت الشبكة (Network Cards) أو(NIC) • وسائط نقل(من أسلاك محورية,أسلاك الزوج المجدول، ألياف ضوئية) • أجهزة ملحقة (مثل (Switch)، (Hub)، (Repeater)،...) • مكونة بذلك شبكة متكاملة

  4. ماذا نعني بالـ(Switch) و (Hub) سويتش (Switch): هو جهاز يربط مجموعة من الأجهزة المجمعات المركزية (Hub): هو جهاز يربط مجموعة من الأجهزة Switch Hub

  5. ماذا نعني بالـ(Switch) و (Hub) سويتش (Switch): هو جهاز يربط مجموعة من الأجهزة ويستطيع التمييز بين جهاز وأخر عن طريق عنوانه (Mac address) الفرق بين الـ (Switch) و (Hub): المجمعات المركزية (Hub): هو جهاز يربط مجموعة من الأجهزة و لا يستطيع التمييز بين جهاز وأخر لذلك يتم أرسال الرسالة القادمه من جهاز معين إلى كل الأجهزه المرتبطة به Switch Hub

  6. المــــعــدات المــطـــلـوبـة • أجهزة الحاسب الآلي • كابلات من نوع (Straight) • كابلات من نوع (Cross Over) • سويتش (Switch) أو (HUB)

  7. طرق توصيل الشبكة • باستخدام كابل من نوع Cross Over: نحتاج هنا إلى محطتي عمل فقط ( جهازين كمبيوتر ) + سلك واحد من نوع(Cross Over) ونقوم بتوصيل إحدى نهاتي الكابل بمنفذ كرت الشبكة (NIC) في الجهاز الأول ونهايته الثانية في الجهاز الثاني بمنفذ كرت الشبكة (NIC) وعند وصله سنلاحظ لونين من الأنوار المضاءة ( برتقالي+ أخضر )

  8. تـوصيــل الشــبـكـة بين جهازين تركيب الشبكة المحلية الجهاز الثاني الجهاز الأول Cross over cable • كرت الشبكة (Network Cards) • كرت الشبكة (Network Cards) NIC = Network Interface Cards

  9. طرق توصيل الشبكة 2) باستخدام كابل من نوع Straight: نحتاج هنا إلى محطتي عمل ( 3 أجهزة كمبيوتر ) + سويتش + 3أسلاك من نوع Straight ونقوم بتوصيل إحدى نهايتي السلك الأول بمنفذ كرت الشبكة (NIC) في الجهاز الأول و نهايته الثانية في إحدى منافذ السويتش ثم توصيل إحدى نهايتي السلك الثاني بمنفذ كرت الشبكة (NIC) في الجهاز الثاني ونهايته الثانية في إحدى منافذ السويتش وهكذا... وعند وصله سنلاحظ لونين من الأنوار المضاءة ( برتقالي+ أخضر )

  10. طرق توصيل الشبكة الجهاز الثاني الجهاز الأول • كرت الشبكة (Network Cards) • كرت الشبكة (Network Cards)

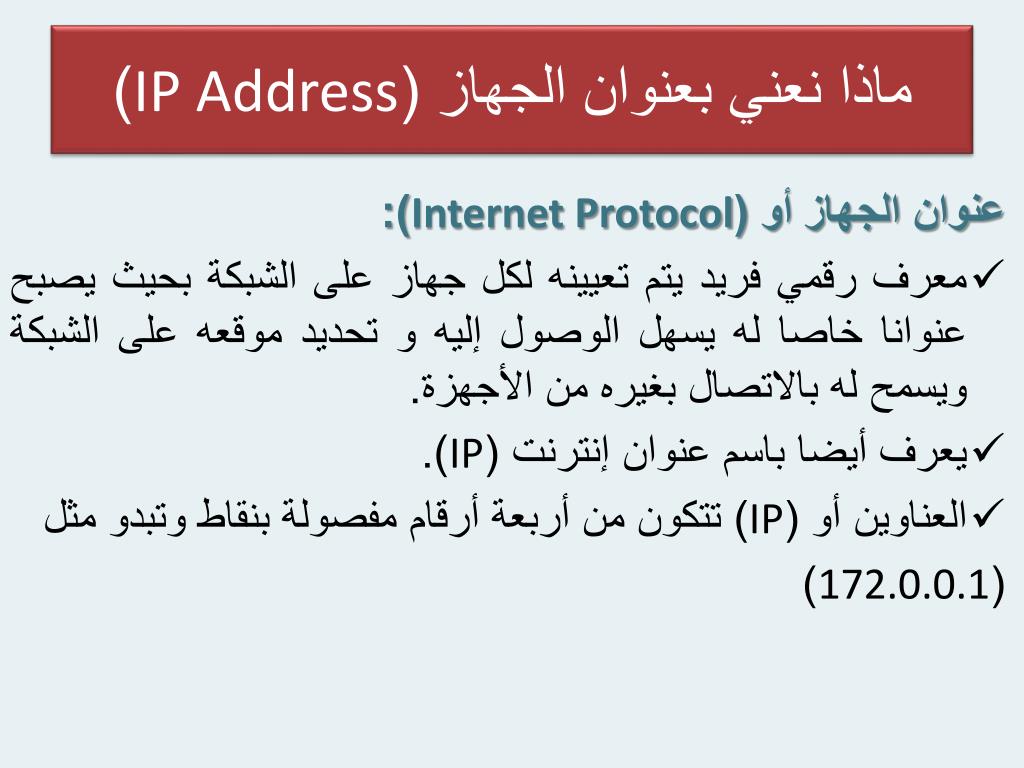

  11. ماذا نعني بعنوان الجهاز (IP Address) عنوان الجهاز أو (Internet Protocol): • معرف رقمي فريد يتم تعيينه لكل جهاز على الشبكة بحيث يصبح عنوانا خاصا له يسهل الوصول إليه و تحديد موقعه على الشبكة ويسمح له بالاتصال بغيره من الأجهزة. • يعرف أيضا باسم عنوان إنترنت (IP). • العناوين أو (IP) تتكون من أربعة أرقام مفصولة بنقاط وتبدو مثل (172.0.0.1)

  12. ضبط إعدادات عنوان IP address لكلا النوعين من الشبكات من قائمة ابدأ (start) –< لوحة التحكم (control panel) –< اتصالات الشبكة)view network connection)ستظهر جميع أيقونات اتصالات الشبكة–< النقر على اتصال شبكة محلية (Local Area Connection) بزر الفأرة الأيمن–< نختار خصائص)properties) –< من تبويب عام (General) –< نختار من قائمة (this connection uses the following item) الخيار (Internet Protocol (TCPIP) ) –< نختار خصائص (properties) –< من تبويب عام Generalنختار استخدام عنوان(Use the following IP address) في مربع عنوان IP ندخل الأرقام التالية : للجهاز الأول (192.168.80.1) للجهاز الثاني (192.168.80.2) ثم في(Subnet mask) قناع الشبكة الافتراضي نضغط بالفأرة فيظهر الرقم (255.255.255.0) تلقائيا –< ننقر على موافق ونغلق نافذة الخصائص

  13. التحقق من سلامة الاتصال من قائمة ابدأ (start) –< نختار تشغيل (Run) –< نكتب الامر (cmd) لفتح شاشة الدوز (Dos) أو (موجه الاوامر commandprompt)–< ثم نكتب الامر (Ping) و عنوان الجهاز الأخر اختبار الاتصال يكون كالتالي : في الجهاز الأول : (192.168.80.2) Ping ثم نضغط Enter في الجهاز الثاني : (192.168.80.1) Ping ثم نضغط Enter إذا كان الاتصال سليم سوف تظهر الرسالة التالية : Replay …… Replay …… Replay …… Replay ……

  14. التحقق من سلامة الاتصال

  15. أسباب ظهور رسائل الخطأ في الاتصال • خطأ في عنوان الـ(IP) • نوع السلك الموصل في الشبكة لا يوافق نوعها • قطع أو تلف السلك

  16. مشاركة الوثائق بين الأجهزة ننشأ مجلد على سطح المكتب –< ثم نشاركه بالضغط بزر الفأرة الأيمن ونختار خصائص ثم اختيار مشاركة وأمان (Sharing & Security) –< من تبويب (sharing) –< نختار(network sharing & security) –< نفعل خيار مشاركة المجلد (Share this Folder) –<Apply –<ok وسوف تظهر علامة يد على المجلد

  17. مشاركة الوثائق بين الأجهزة نفتح ابدأ -< ننقر مرتين على مواضع شبكة الاتصال (My Network Places) سوف يظهر المجلد في الجهاز الأول و الثاني و نستطيع التواصل مع المجلد من خلال الشبكة ملاحظة:يجب إيقاف جدار الحماية للسماح بمشاركة المجلدات

  18. Any Question …
