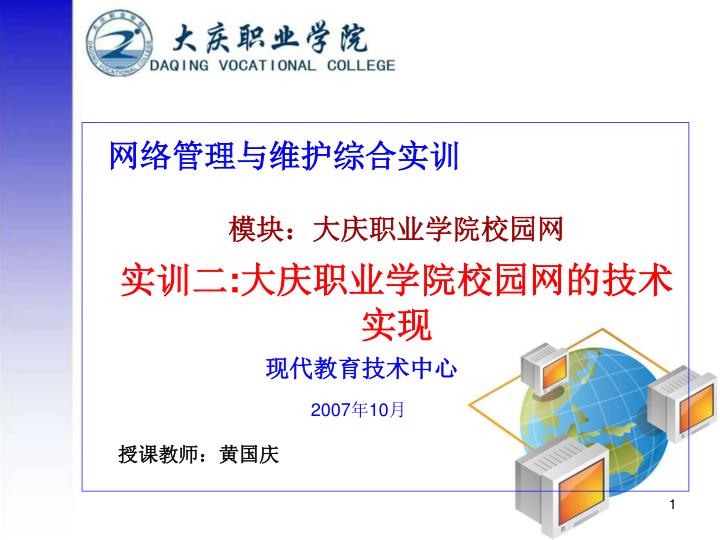

  1. 网络管理与维护综合实训 模块：大庆职业学院校园网 实训二:大庆职业学院校园网的技术实现 现代教育技术中心 2007年10月 授课教师：黄国庆

  2. 导入 • 背景知识 1.提问： 根据我们掌握的知识,校园网都采用哪些技术实现互连的？ 2.问题的提出： 我学院现有三个校区,三个核心设备间如何互连？核心和汇聚之间又怎样设置,VLAN技术如何实现？ ３.引出本次实训： 大庆职业学院校园网的技术实现． • 本次实训概述 本次实训主要讲解设备间的技术应用,通过讲解校园网的技术，全面掌握锐捷主要设备的设置方法． • 其它需要说明的 本次实训以课堂讲解和设备演示相结合来完成．

  3. 大庆职业学院校园网 • 实训目的 掌握大庆职业学院校园网应用的主要技术。 • 实训任务 1. 掌握VLAN技术； 2. 掌握链路聚合技术； 3.掌握三层交换机的路由技术应用； 4. 熟悉VLSM和OSPF协议的应用。

  4. 相关理论与知识----当前网络构建的思想 • 组建网络最常用的思想是用层次化的思想。即把网络分为三层，接入层，汇聚层和核心层。每一层的作用都不一样：接入层交换机提供终端用户的接入；核心层交换机则进行用户数据的高速转发；汇聚层则对接入层和核心层进行隔离，并进行用户数据的汇聚。 • 我们首先看接入层。这一层一般用的是2层交换机。为了节省成本，以及根据可用的原则，二层交换机已经能满足接入层的需求。在汇聚层和核心层一般用的是三层及其以上的交换机。 • 在这种三层的网络模型中，又可以分为交换和路由。在汇聚层和接入层之间，数据通讯主要是靠交换，而到三层后就用路由了。

  5. 增加汇聚层的好处 • 将汇聚交换机与核心交换机进行连接，提高网络的可靠性； • 将所有用户VLAN终结在汇聚交换机上，接入层网络产生的二层数据包（如广播）将被汇聚层隔离，无法到达核心交换机，保证骨干网络的性能； • 在汇聚交换机上部署网络安全策略，如防病毒，防攻击等。所有流量在到达核心之前都已在汇聚交换机上进行了过滤。将核心交换机的交换路由性能充分释放出来，提升整体网络的应用能力； • 便于将骨干网络升级至万兆。

  6. 相关理论与知识---具体实施哪些技术？ • 第一应该是VLAN技术； • 第二是链路聚合技术； • 第三实行路由技术（三层交换就是路由 ） 。 静态路由和动态路由。动态路由中，又有RIP、EIGRP、OSPF等路由协议。

  7. 第一步：创建VLAN Port VLAN，即将连接主机的端口设成access模式。 • 创建VLAN100，将它命名为test的例子 • Switch# configure terminal • Switch(config)# vlan 100 • Switch(config-vlan)# name test • Switch(config-vlan)# end • 把ethernet 0/10作为access口加入了VLAN100 • Switch# con t • Switch(config)# interface fastethernet0/10 • Switch(config-if)# switchport mode access • Switch(config-if)# switchport access vlan 100 • Switch(config-if)# end • 删除VLan • Switch(config)# no vlan 100 • 删除VLan之前要将端口划分为VLan1，VLan1不可删除

  8. 给VLAN分配IP Switch#con t Switch(config)#interface vlan 100 Switch(config-if)#ip address 192.168.2.1 255.255.255.0 Switch(config-if)#no shutdown Switch(config-if)#end Switch#wr Switch#exit

  9. 提问:如何把端口从vlan里删除？ • conf t • int f 0/10 • no switchport access vlan 100

  10. 第二步：开启三层交换的路由功能 一、配置三层交换机端口的路由功能 • S3550-24#interface fastethernet 0/5 • S3550-24(config-if)#no switchport 开启端口的三层路由功能 • S3550-24(config-if)#ip address 192.168.5.1 255.255.255.0给端口配置ip地址 • S3550-24(config-if)#no shutdown • S3550-24(config-if)#end 二、开启三层交换机的路由功能 • Switch>enble • Switch#configure terminal • Switch(config)#hostname s3550-24 • S3550-24(config)#ip routing 开启三层交换机的路由功能

  11. Routed Port（补充讲解） • 在三层交换机上,可以使用单个物理端口作为三层交换的网关接口,这个接口称为Routed port. • Routed port不具备2层交换的功能.您可通过no switchport命令将一个2层接口switch port转变为Routed port,然后给Routed port分配IP地址来建立路由.

  12. 注意事项 1. ip routing命令将开启三层路由功能，只有在开启时才能实现不同网段间的通信；（一般默认关闭，视设备情况） 2. 在开启三层路由功能后，可以对端口设置IP地址，以实现不同端口所连接网段之间的通信 3.特别注意，相对应端口IP地址必须在一个vlan内部，其它端口IP地址均在不同的vlan。 （因为现在是启动路由功能，就是路由器了）

  13. 第三步：链路聚合Aggregate Port • 交换机通道技术是将交换机的几个端口捆绑使用，即端口的聚合。 使用通道技术一个方面提高了带宽，同时提高了线路的可靠性。但是如果设置不当，有可能产生环路，造成广播风暴堵塞网络。要聚合的端口要划分到指定的VLAN或trunk。 • 配置三层通道时，先要进入通道，再用no switchport命令关闭二层，设置通道IP地址。 • 链路聚合最多绑定8条链路，不同层次的端口，不同带宽的端口，不同类型的端口不能一起绑定 • 汇聚端口 no switchport命令，加上一个IP地址，这就是三层的AP。

  14. 应用举例：创建AP 1、需要先配置三层AP，配置过程如下 • S3250# conf tS3250(config)# int aggretegateport 1S3250(config-if)# no switchportS3250(config-if)# ip address 192.168.100.1 255.255.255.0S3250(config-if)# end 2、再进入到接口下配置： • S3250(config)#int r f 0/2-3S3250(config-if-range)#no switchportS3250(config-if-range)#port-group 1S3250(config-if-range)#endS3250#wr Building configuration... [OK] S3250#

  15. 如何创建 Aggregate Port,并且给该接口分配IP地址: • Switch#configure terminal Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#interface aggregateport 2 Switch(config-if)#no switchport Switch(config-if)#ip address 192.168.1.1 255.255.255.0 Switch(config-if)#no shutdown Switch(config-if)#end Switch#

  16. 第四步：OSPF路由配置 • 配置路由器的Router-IDQuidway(config)#router id A.B.C.D （在ospf路由协议中用于通过router-ID选取出来的指定路由器） • 启动OSPF协议 Quidway(config)#router ospf • 配置OSPF区域Quidway(config-router)#network address wildcard-mask area area-id

  17. 应用举例 • router ospf • router-id 10.61.46.1 • area 10.61.46.0 • network 10.61.40.0 255.255.255.0 area 10.61.46.0 • network 10.61.41.0 255.255.255.0 area 10.61.46.0 • network 10.61.42.0 255.255.255.0 area 10.61.46.0 • network 10.61.43.0 255.255.255.0 area 10.61.46.0 • network 10.61.44.0 255.255.255.0 area 10.61.46.0 • network 10.61.45.0 255.255.255.0 area 10.61.46.0 • network 10.61.46.0 255.255.255.0 area 10.61.46.0 • network 10.61.47.0 255.255.255.0 area 10.61.46.0 • network 10.61.48.0 255.255.255.0 area 10.61.46.0 • network 10.61.49.0 255.255.255.0 area 10.61.46.0 • network 10.61.50.0 255.255.255.0 area 10.61.46.0 • network 10.61.51.0 255.255.255.0 area 10.61.46.0 • network 10.61.52.0 255.255.255.0 area 10.61.46.0 • network 10.61.53.0 255.255.255.0 area 10.61.46.0 • network 10.61.54.0 255.255.255.0 area 10.61.46.0 • network 10.61.55.0 255.255.255.0 area 10.61.46.0

  18. AP6 46.10/30 图示:6506核心层 3760汇聚层 S2126接入层 AP4 46.6/30 46.33/30 46.29/30 1 2 3 4 5 6 B-6506 管理局网 1 37-1 1 37-2 Internet OSPF 46.34/30 46.30/30 46.21/30 46.254 46.25/30 Firewall 46.37 1 2 3 4 5 6 7 8 10 12N-6506 S2126 内网服务器群 AP1 46.1/30 AP2 46.5/30 46.49/28 46.38 1 2 3 4 5 6 jixiao6506 1 37-2 1 37-1 46.22/30 46.26/30 AP5 46.9/30 AP3 46.2/30 S2126 S2126

  19. 何时需要运行OSPF协议 • 网络的规模网络中的路由器在10台以上；中等或大规模的网络。 • 网络的拓扑结构网络的拓扑结构为网状，并且任意两台路由器之间都互通的需求。 • 其它特殊的需求要求路由变化时能够快速收敛，要求路由协议自身的网络开销尽量降低。 • 对路由器自身的要求运行OSPF协议时对路由器的CPU的处理能力及内存的大小都有一定的要求，性能很低的路由器不推荐使用OSPF协议。

  20. 两条静态路由 • ip route 0.0.0.0 0.0.0.0 GigabitEthernet 1/12 10.61.46.37 2 enabled（访问互连网） • ip route 10.0.0.0 255.0.0.0 GigabitEthernet 1/5 10.61.46.253 1 enabled（访问局网）

  21. 实训相关理论与知识－TRUNK技术(补充内容) • 不同的交换机之间互联，要达到承载所有VLAN流量的目的，我们就必须实行TRUNK技术。TRUNK又可以叫做VLAN中继线路，主要是用来互联交换机达到传输不同VLAN的流量的目的。为了形成TRUNK，我们又有2种协议可用。一种是CISCO的私有协议ISL，另外是国际标准802.1Q.一般在实际工程中，用的最多的是802.1Q来实现trunk.因为802.1Q是可以兼容不同厂商设备的。 •     在思科里，VTP即VLAN中继协议，这种协议是用来同步VLAN的。就是说我们在一台交换机创建了很多VLAN，我们可以通过VTP的作用，把这些VLAN的信息传递给同一交换网络内的其它交换机，使它们学到并创建相同的VLAN.在国际标准中，产生相同作用的协议叫做GVRP.这样的技术应该根据实际情况来，可用可不用。

  22. 端口模式（补充知识） 交换机端口有两种模式，access和trunk。 应用：access口用于与计算机相连，而交换机之间的连接，应该是trunk。 交换机端口默认VLAN是VLAN1，工作在access模式。 Access口收发数据时，不含VLAN标识。具有相同VLAN号的端口在同一个广播域中。 Trunk口收发数据时，包含VLAN标识。Trunk又称为干线，可以设置允许多个VLAN通过。

  23. Port Vlan和Tag Vlan 依据端口的模式分为Port Vlan 和 Tag Vlan • 端口的Access和Trunk • Access端口只属于一个Vlan，手工配置 • Trunk属于多个Vlan，可以透明传输交换机上面所有的Vlan帧，作为跨交换机的Vlan间传输数据用。 • Trunk端口默认是属于交换机上面的所有Vlan的，但是可以通过许可列表限制

  24. Switch B Tag VLAN Switch A VLAN10 VLAN20 VLAN30 VLAN10 VLAN20 VLAN30 VLAN的类型:Tag VLAN 在Trunk链路上传输多个VLAN信息 要求Trunk至少要100M。 传输多个VLAN的信息 实现同一VLAN跨越不同的交换机

  25. 配置Tag VLAN-Trunk • 把Fa 0/1配成Trunk口,并修改默认native vlan为110。 • Switch# configure terminal • Switch(config)# interface fastethernet0/1 • Switch(config-if)# switchport mode trunk • Switch(config-if)# switchport trunk native vlan 110 • Switch(config-if)# end

  26. Native VLAN • 所谓Native Vlan，指在这个接口上收发的UnTag报文，都被认为是属于这个Vlan的 • 每个Trunk口都要属于一个Native Vlan • 每个Trunk口的缺省native VLAN是VLAN 1。 • 在配置Trunk链路时，请确保连接链路两端的Trunk口属于相同的Native VLAN。 • 在trunk上发送属于Native Vlan的帧，必然采用UnTag方式

  27. 配置Tag VLAN-Trunk • 下面是一个把端口0/15 配置为TRUNK端口，但是不包含VLAN 2的例子： • Switch(config)# interface fastethernet0/15 • Switch(config-if)# switchport trunk allowed vlan remove 2 • Switch(config-if)# end • Switch# show interfaces fastethernet0/15 switchport • Interface Switchport Mode Access Native Protected VLAN lists • --------- ---------- --------- --------- --------- --------- ----------- • Fa0/15 Enabled Trunk 1 1 Enabled 1,3-4094

  28. 实训总结 • 实训完成情况 • 实训中出现的问题

  29. 实训作业 • 写出我院网络设备的每步配置。 • 考察网络设备，想想连接等细节问题。

  30. 实训报告要求 • 写出我院网络设备的每步配置。 • 总结问题! • 充分理解技术如何实现!
