  1. 最適化ワークショップ　整数計画法の発展と応用整数計画法チュートリアル：モデリングと解法最適化ワークショップ　整数計画法の発展と応用整数計画法チュートリアル：モデリングと解法 藤江哲也 兵庫県立大学大学院経営研究科 2013年5月22日（水）　九州大学伊都キャンパス

  2. 内容 • 整数計画問題とは • 整数計画問題の例（ナップサック問題、分割問題） • 整数計画法のShort History，分枝限定法 • 整数計画による定式化について • おわりに

  3. 線形計画問題 A社では，テーブルとチェアを製造販売している．それぞれ製造工程が２つあり，１個当たり所要時間、利益、および製造工程の使用可能時間が次のように与えられている． テーブルとチェアはすべて売れるものとした場合，利益を最大にするにはテーブルとチェアをそれぞれ１日当たり何個製造すればよいか．

  4. 線形計画問題 x1 x2 x2 最大化 (x1, x2) = (7/4, 7/4) 最適解 2 z = 63/4 = 15.75 1 x1 O 1 2 3

  5. 整数計画問題（整数線形計画問題） x1 x2 x2 最大化 (x1, x2) = (1, 2) 最適解 2 z = 14 1 x1 O 1 2 3

  6. 混合整数計画問題 MIP(Mixed Integer Programming) 整数条件：一部またはすべての変数 x2 最大化 (x1, x2) = (2, 3/2) 最適解 2 z = 31/2=15.5 1 x1 O 1 2 3

  7. 混合整数計画問題（MIP Problems） 線形計画問題＋｢変数の整数条件」 または

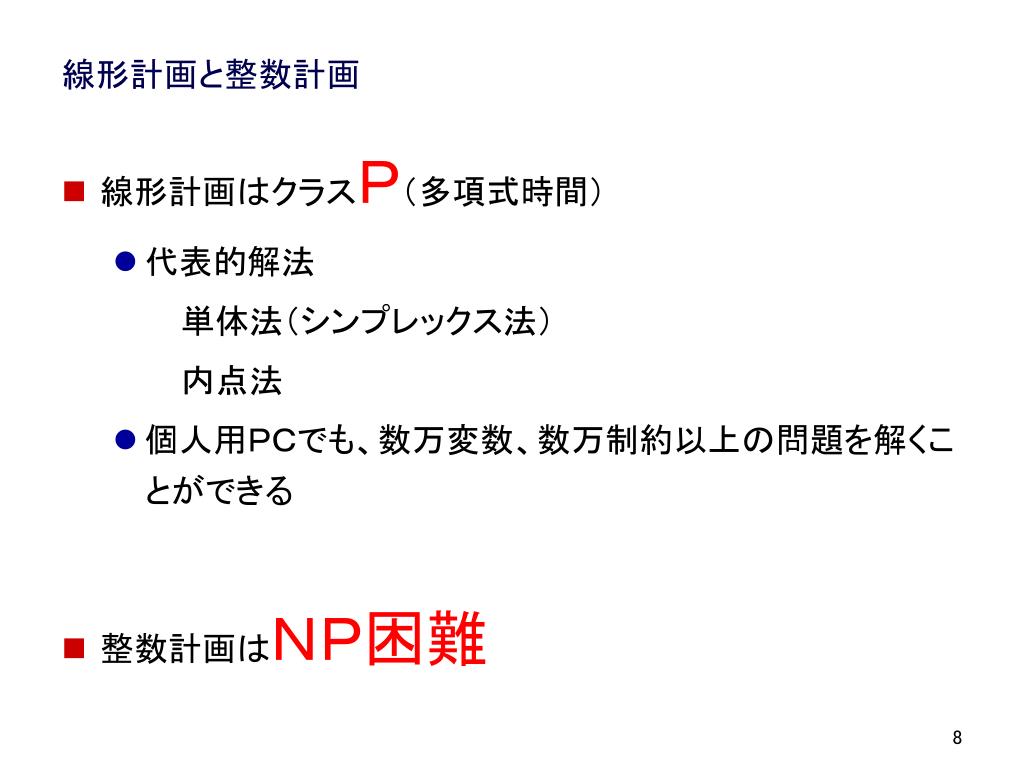

  8. 線形計画と整数計画 • 線形計画はクラスＰ（多項式時間） • 代表的解法 　　単体法（シンプレックス法） 　　　内点法 • 個人用ＰＣでも、数万変数、数万制約以上の問題を解くことができる • 整数計画はＮＰ困難

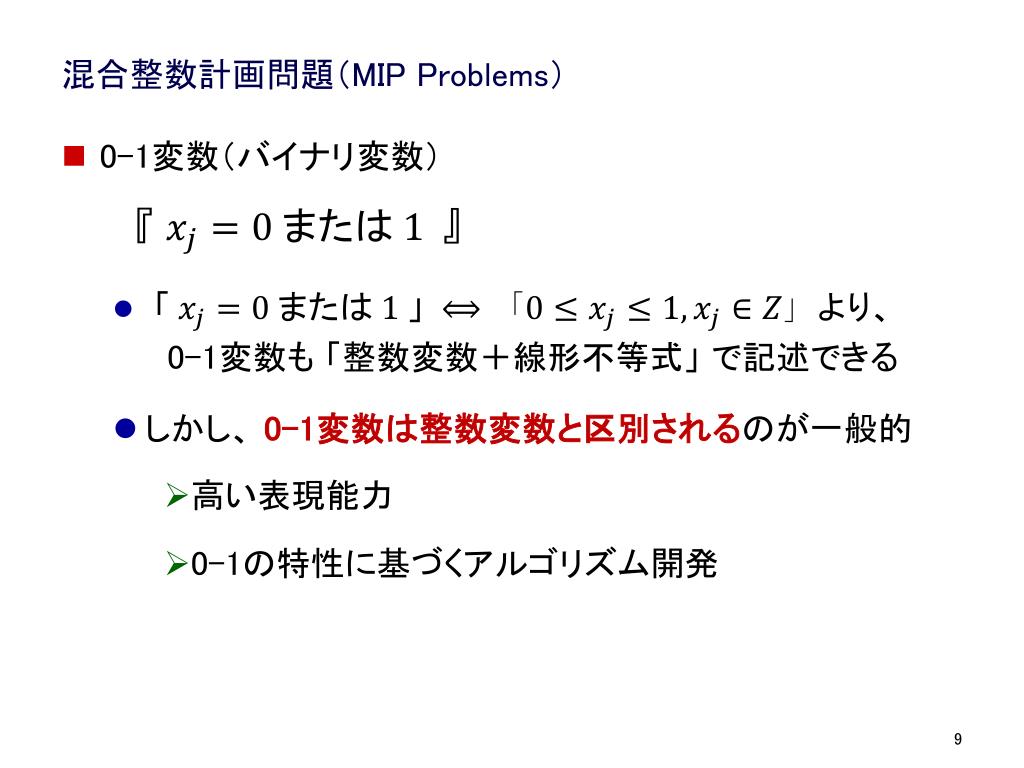

  9. 混合整数計画問題（MIP Problems） • 0-1変数（バイナリ変数） 『 • より、0-1変数も 「整数変数＋線形不等式」 で記述できる • しかし、0-1変数は整数変数と区別されるのが一般的 • 高い表現能力 • 0-1の特性に基づくアルゴリズム開発

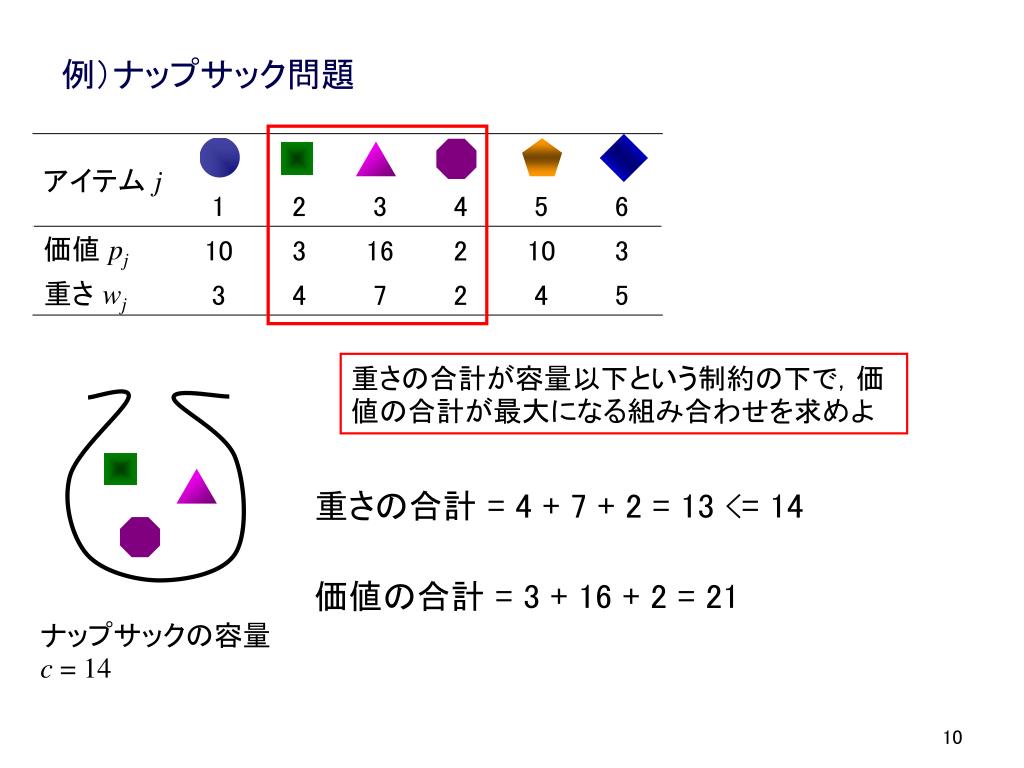

  10. 例）ナップサック問題 重さの合計が容量以下という制約の下で，価値の合計が最大になる組み合わせを求めよ 重さの合計 = 4 + 7 + 2 = 13 <= 14 価値の合計 = 3 + 16 + 2 = 21 ナップサックの容量 c = 14

  11. 例）ナップサック問題 とすると x1=1 のとき 3 • x1=0 のとき 0

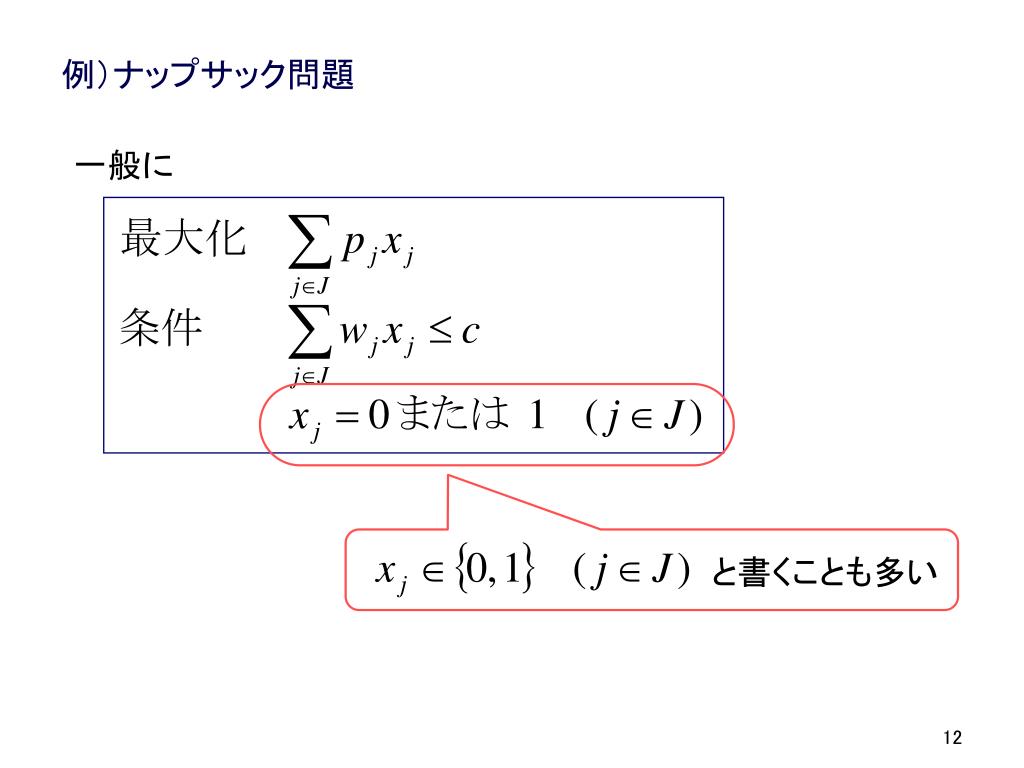

  12. 例）ナップサック問題 一般に と書くことも多い

  13. 例）分割問題 (1,2,5,7,8,9)を，合計が等しくなるように２つの集合に分割できるか？ 一般に を，合計が等しくなるように２つの集合に分割できるか？ とするとき， Find s.t.

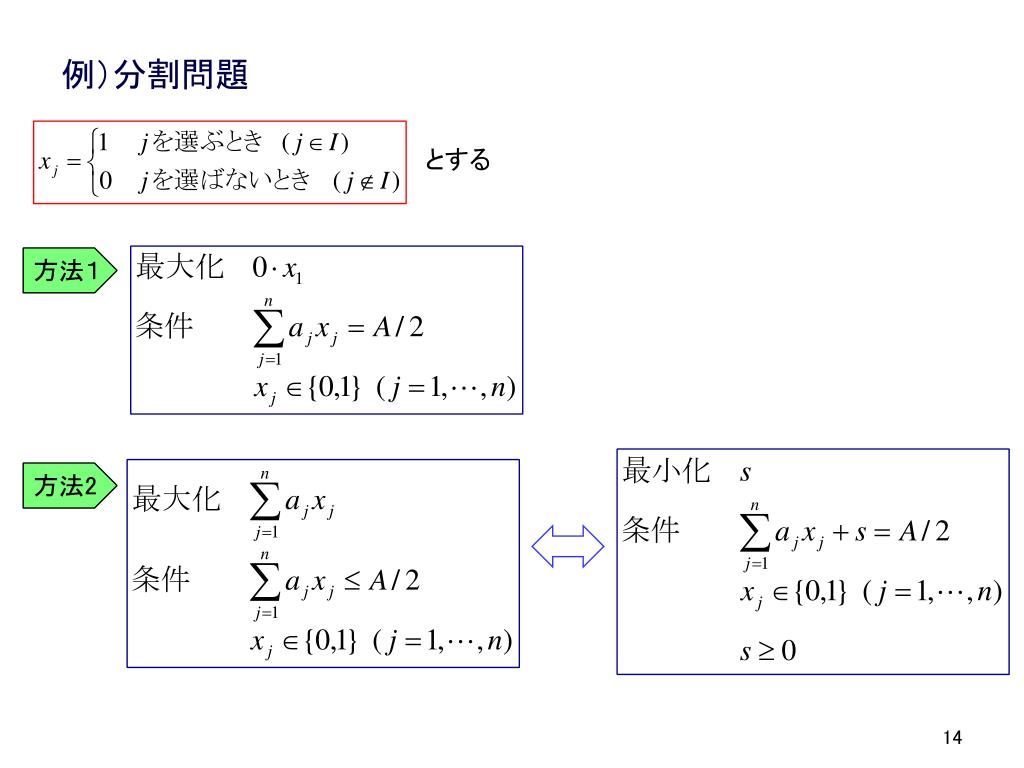

  14. 例）分割問題 とする 方法１ 方法2

  15. 例）分割問題 (1,2,5,7,8,9)を，合計が等しくなるように３つの集合に分割することができるか？ ⇔　スケジューリング問題 （P||Cmax） 機械3 9 機械2 5 8 機械1 1 2 7 13

  16. 例）分割問題 機械3 8 機械2 5 7 機械1 1 2 9 s=12

  17. 例）分割問題 1 9 機械3 機械2 2 8 機械1 5 7 12 t=10

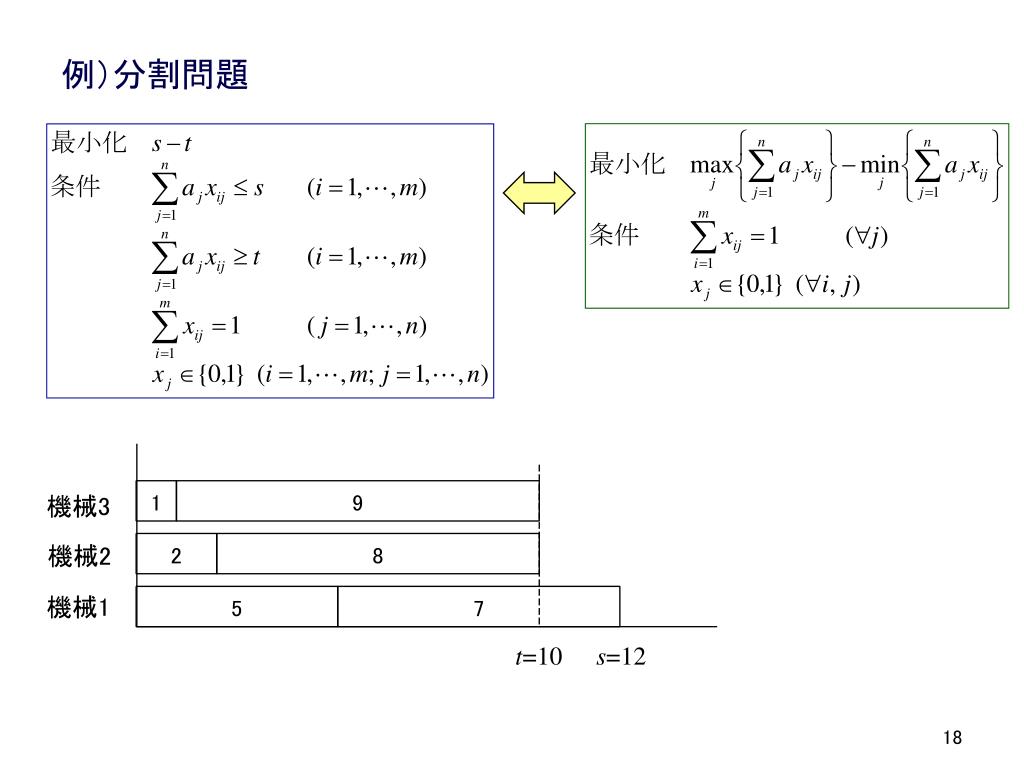

  18. 例）分割問題 1 9 機械3 機械2 2 8 機械1 5 7 t=10 s=12

  19. 例）分割問題 • 実行可能解を求める問題（実行可能性判定問題） ⇒ 最適化問題として考えることができる（cf. SATとMaxSat） ※最適化問題 → 実行可能性判定 の解が既知 → を満たす解が存在するか？ • 実問題では，制約をすべてを満たすことが困難/無理な場合が多く見られる ⇒ ハード制約とソフト制約に分類 　⇒ ソフト制約をなるべく満たす ⇒ 最適化問題 • 分割問題その他の目的関数（評価基準）？ • 機械ごとに重みをつける？ • 分散最小化？

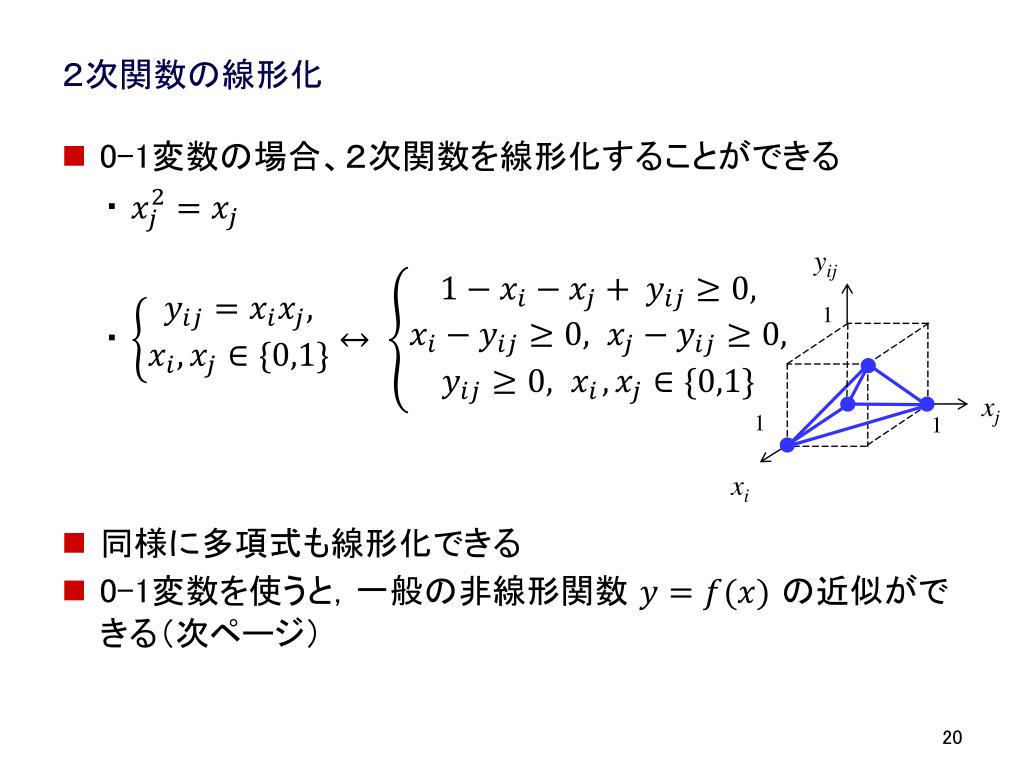

  20. ２次関数の線形化 • 0-1変数の場合、２次関数を線形化することができる ・ ・ • 同様に多項式も線形化できる • 0-1変数を使うと，一般の非線形関数の近似ができる（次ページ） yij 1 xj 1 1 xi

  21. 非線形関数 の区分線形近似 y x

  22. 非凸集合の表現 • 離接（disjunctive）制約 x2 2 big-M • （十分大きい数） 1 O 1 2 x1

  23. その他0-1変数を用いた表現 • 0-1変数 ： 「採用/不採用」 「Yes/No」 「true/false」．．． 例１） 例2） a, b のうち高々１つを採用 例3） のうち高々個を採用 例4） aを採用→ bを採用

  24. その他0-1変数を用いた表現 • 固定費付き • 施設配置 big-M open or not big-M

  25. 整数計画問題による定式化 • “文章題”による例題では適用範囲が狭い印象を与える • しかし、実際には幅広い適用可能性がある • 0-1変数 • 非線形、非凸の問題をカバー • 実行可能解を求める問題（実行可能性判定）を最適化問題として捉える • 定式化はいろいろ • 問題の捉え方による表現の違い • 同じ問題でも．．．（→ 後述）

  26. 整数計画について • 整数条件による高い表現能力 ⇒ 整数計画問題は様々な組合せ最適化問題を含み、応用例も多い 　巡回セールスマン問題、スケジューリング問題、．．． 　⇒ 整数計画問題が解けることはインパクトが大きい • ただ、整数計画問題は解くのが困難であった • 組合せ最適化問題のように、問題固有の構造を持たない • 組合せ最適化問題：実行可能解を求めるのは容易な場合が多い整数計画問題　　：実行可能性判定も一般にＮＰ完全 ⇒ 組合せ最適化問題ごとに解法を開発するのが一般的であった • しかし、1990年代以降、整数計画ソルバーが目覚ましく進展 • それに伴い、整数計画が利用しやすくなっている 問題によっては現在も必要

  27. 整数計画について • 整数条件による高い表現能力 ⇒ 整数計画問題は様々な組合せ最適化問題を含み、応用例も多い 　巡回セールスマン問題、スケジューリング問題、．．． 　⇒ 整数計画問題が解けることはインパクトが大きい • ただ、整数計画問題は解くのが困難であった • 組合せ最適化問題のように、問題固有の構造を持たない • 組合せ最適化問題：実行可能解を求めるのは容易な場合が多い整数計画問題　　：実行可能解を求めることも一般にＮＰ完全 ⇒ 組合せ最適化問題ごとに解法を開発するのが一般的であった • しかし、1990年代以降、整数計画ソルバーが目覚ましく進展 • それに伴い、整数計画が利用しやすくなっている 済

  28. 整数計画について • 整数条件による高い表現能力 ⇒ 整数計画問題は様々な組合せ最適化問題を含み、応用例も多い 　巡回セールスマン問題、スケジューリング問題、．．． 　⇒ 整数計画問題が解けることはインパクトが大きい • ただ、整数計画問題は解くのが困難であった • 組合せ最適化問題のように、問題固有の構造を持たない • 組合せ最適化問題：実行可能解を求めるのは容易な場合が多い整数計画問題　　：実行可能解を求めることも一般にＮＰ完全 ⇒ 組合せ最適化問題ごとに解法を開発するのが一般的であった • しかし、1990年代以降、整数計画ソルバーが目覚ましく進展 • それに伴い、整数計画が利用しやすくなっている

  29. 最小化 ② Short History • 1958年 R. E. Gomory "Outline of an Algorithm for Integer Solutions to Linear Programs", Bulletin of the American Mathematical Society • 全整数計画問題 • 小数カットに基づく切除平面法（cutting plane algorithm） • 有限回の繰り返しで最適解が得られる LP解 ＝最適解！ LP解 LP解

  30. ② Short History • 1960年 R. E. Gomory “An algorithm for the mixed integer problem”, Technical Report RM-2597, The Rand Corporation • 混合整数計画問題 (MIP) • カットの提案 (Gomory Mixed Integer cut : GMI cut) • 1960年 A. Land and A. Doig "An Automatic Method for Solving Discrete Programming Problems", Econometorica など • 分枝限定法の提案

  31. 分枝限定法 緩和法の原理 元問題 LP緩和問題

  32. 分枝限定法 (MIP)の実行可能領域 (LP)の実行可能領域 [定理（緩和法の原理）] （R1）(MIP)の最適値 　　(LP)の最適値 （R2)(LP)の最適解 x*が整数条件を満たす ⇒ x*は(MIP)の最適解 （R3）(LP)が実行不能 ⇒ (MIP)も実行不能 目的関数値 （最小化） 暫定値（上界値） (MIP) の実行可能解 下げたい (MIP) の最適値 上げたい 下界値 (LP) の最適値

  33. MIP MIP1 MIP2 分枝限定法 • (LP)を解く．(LP)の最適解 x*が整数条件を満たせば終了（R2より）． • さもなければ変数 xtを選び， 　　 に固定した問題 (MIP1) と • に固定した問題 (MIP2) を生成する（分枝操作） 例） x3 に関する分枝操作

  34. 分枝限定法 限定操作 子問題 (MIPk)に対する限定操作 (MIPk)の緩和問題(LPk)を解く (LPk)が実行不能 ⇒ (MIPk)は実行不能 （R3より） 1 (LPk)の最適解 xk，最適値zkとする 2 xkが整数　⇒　 xkは (MIPk)の最適解 （R2より） 2-1 よって，zk< z*（暫定値） ならば，z* =zkと更新する zk≥z*（暫定値） ならば， (MIPk)の中に最適解はない（R1より） 2-2 1 でも 2 でもなければ分枝操作を行う 3

  35. x2 最小化 x1 O x1 O 分枝限定法 例題 x2 下界値

  36. z4 = -62/3 z6 = -20 z3 = -19 z2 = -18 z1 = -21 z = -190/9 z5 = -41/2 P P5 P1 P3 P6 P7 P8 P4 P2 分枝限定法 分枝限定木（列挙木） z*=+∞ (20/9,50/9) x1≤ 2 x1≥ 3 (2,17/3) x2≤ 5 x2≥ 6 (3,4) 最適解 (1,6) 最適値 -20 (4/3,6) x1≤ 1 x1≥ 2 (2,5) 実行不能 z*=-19 (1,37/6) x2≤ 6 x2≥ 7 (1,6) 実行不能 z*=-20

  37. 分枝限定法 暫定値（上界値） 目的関数値 下界値 時間

  38. MIP MIP1 MIP2 分枝限定法 分枝前の 分枝後の 一般に・・・

  39. 分枝限定法 • 近年は分枝カット法（分枝限定法＋カット）が主流 • 分枝限定法/分枝カット法の実装にあたって • 子問題の選択 （Node selection） • 下界値優先 (Best Bound)：下界値の良い（小さい）子問題を優先 • 評価値優先 (Best Estimate）：評価値の良い子問題を優先 • 深さ優先 （Depth First）：分枝されたばかりの子問題を優先する • 分枝変数の選択 （Variable selection） • 前処理 （Preprocessing）による定式化の強化 • カット (Cutting plane) • ヒューリスティック （Heuristic） ・・・

  40. ②Short History • ともに線形計画をベースとする解法 • 実用的には分枝限定法 切除平面法 ： 最適解への収束が遅い、数値誤差がたまる、解法途中で実行可能解が得られない • 組合せ最適化問題ごとに解法を開発 ※巡回セールスマン問題 ・1954年 G. Dantzig, R. Fulkerson and S. M. Johnson, “Solution of a Large-scale Traveling-salesman", Operations Research ・1990年 M. Padberg and G. Rinaldi, “A Branch-and-cut algorithm for the Resolution of Large-scale Symmetric Traveling Salesman Problems", SIAM Review ・1997年 D. L. Applegate, R. E. Bixby, V. Chvátaland W. J. Cook, “The Traveling Salesman Problem: A Computational Study”, Princeton University Press

  41. 整数計画について • 整数条件による高い表現能力 ⇒ 整数計画問題は様々な組合せ最適化問題を含み、応用例も多い 　巡回セールスマン問題、スケジューリング問題、．．． 　⇒ 整数計画問題が解けることはインパクトが大きい • ただ、整数計画問題は解くのが困難であった • 組合せ最適化問題のように、問題固有の構造を持たない • 組合せ最適化問題：実行可能解を求めるのは容易な場合が多い整数計画問題　　：実行可能解を求めることも一般にＮＰ完全 ⇒ 組合せ最適化問題ごとに解法を開発するのが一般的であった • しかし、1990年代以降、整数計画ソルバーが目覚ましく進展 • それに伴い、整数計画が利用しやすくなっている

  42. ③ 1990年代に整数計画ソルバーが急速に進展 • 計算機パワーの増大 • 高速でロバストな線形計画ソルバーの開発 • 分枝カット法＝分枝限定法＋切除平面法 1990年 M. Padberg and G. Rinaldi (巡回セールスマン問題) • Gomoryカット（GMI cut）の適用 1996年 E. Balas, S. Ceria, G. Cornuejols and N. Natraj, “Gomory Cuts Revisited", Operations Research Letters

  43. ③ ソルバーの進展（分枝限定法の効率化） • 子問題の選択 • 分枝変数の選択 • 前処理による定式化の強化 • カット • ヒューリスティクス • Constraint Programming との融合 • 対称性 • 優越テスト • 並列化（マルチスレッド） ※ロバストな線形計画ソルバーが必要

  44. 整数計画について • 整数条件による高い表現能力 ⇒ 整数計画問題は様々な組合せ最適化問題を含み、応用例も多い 　巡回セールスマン問題、スケジューリング問題、．．． 　⇒ 整数計画問題が解けることはインパクトが大きい • ただ、整数計画問題は解くのが困難であった • 組合せ最適化問題のように、問題固有の構造を持たない • 組合せ最適化問題：実行可能解を求めるのは容易な場合が多い整数計画問題　　：実行可能解を求めることも一般にＮＰ完全 ⇒ 組合せ最適化問題ごとに解法を開発するのが一般的であった • しかし、1990年代以降、整数計画ソルバーが目覚ましく進展 • それに伴い、整数計画が利用しやすくなっている

  45. ④ 整数計画ソルバーを使用する • 商用 • FICO Xpress (Fair Isaac Corporation) • GurobiOptimizer (GurobiOptimization) • IBM ILOG CPLEX (IBM) • LINDO (LINDO Systems) • NUOPT (数理システム) • SOPT (Saitech, Inc.) • Excel Solver (Frontline Systems) • ・・・・・ • フリー • COIN/CBC • GNU GLPK • lp_solve • SCIP • ・・・・・ • : H.Mittelmannによる • 　　ベンチマーク比較

  46. 定式化について • 定式化とは？ 　　⇒ 実行可能解集合を正しく表現する「不等式系＋整数条件」

  47. 定式化について • 定式化は複数ありうる • 変数の定義の仕方によっても（大きく）異なる • （復習）現在の整数計画ソルバー ： 線形計画ベースの分枝カット法 　⇒ 緩和の強い定式化が望ましい • 現在では、緩和を強化する機能を備えた整数計画ソルバーも多い • 前処理（Presolve, Preprocessing） • 緩和の強化に加え、不要な変数・制約式の除去なども行う

  48. 定式化について • とは言え、緩和の強い定式化が望ましい ※その意味で、big-Mを含む定式化は慎重に • また、変数・制約式が少ない定式化が望ましい • どちらを優先的に考えるかはケースバイケース 次のスライド

  49. Big-Mを含む問題例 x2 2 MIPの最適解 1 の場合 O 1 2 x1 LPの最適解

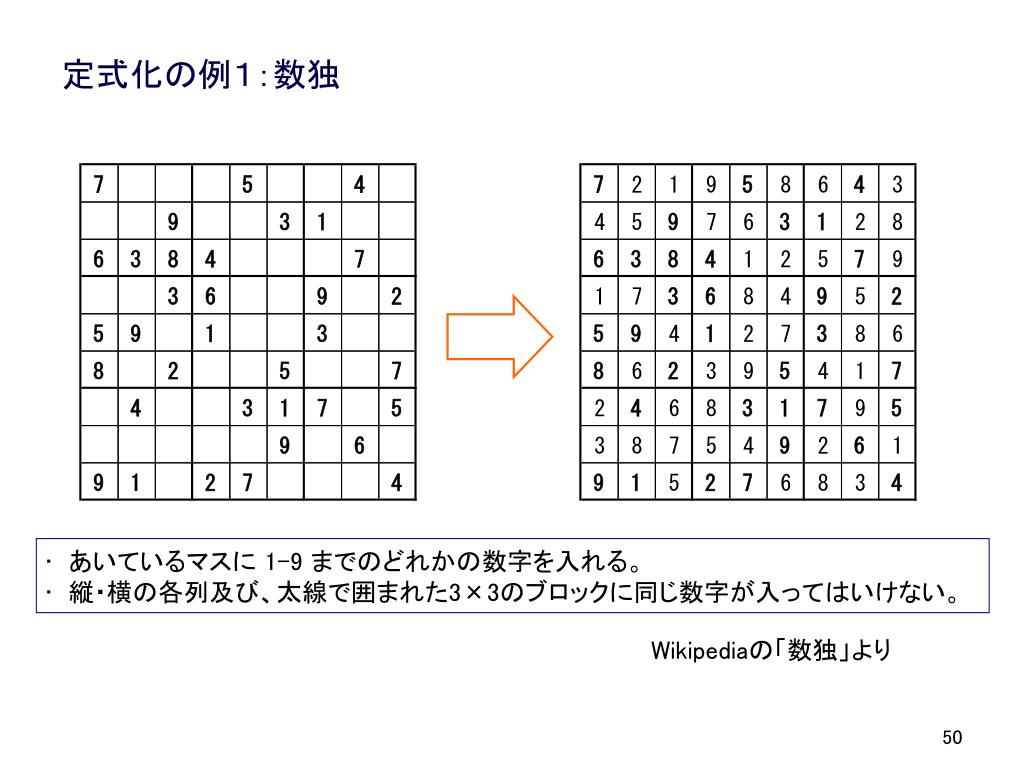

  50. 定式化の例１：数独 • 　あいているマスに 1-9 までのどれかの数字を入れる。 • 　縦・横の各列及び、太線で囲まれた3×3のブロックに同じ数字が入ってはいけない。 Wikipediaの「数独」より
