  1. Алгебра Логики Москалева Светлана

  2. История предмета • Алгебра логики возникла в середине ХIХ века в трудах английского математика Джорджа Буля. Ее создание представляло собой попытку решать традиционные логические задачи алгебраическими методами.

  3. История алгебры логики Понятие логики как науки появилось ещё в XIX в., т.е. задолго до появления науки информатики и компьютеров. Элементы математической логики можно найти уже в работах древнегреческих философов. В XVII в. Г. В. Лейбниц высказал идею о том, что рассуждения могут быть сведены к механическому выполнению определенных действий по установленным правилам. Однако как самостоятельный раздел математики логика начала формироваться только с середины XIX в.. Для того чтобы рассуждать, человеку необходим какой-либо язык. Не удивительно, что математическая логика начиналась с анализа того, как говорят и пишут люди на естественных языках. Этот анализ привёл к тому, что выяснилось существование формулировок, которые невозможно разделить на истинные и ложные, но, тем не менее, выглядят осмысленным образом. Это приводило к возникновению парадоксов, в том числе в одной из фундаментальных наук математики. Тогда было решено создать искусственные формальные языки, лишённого «вольностей» языка естественного.

  4. НАЧАЛА • Логическое высказывание — это любoе повествовательное пpедлoжение, в oтнoшении кoтopoгo мoжно oднoзначнo сказать, истиннo oнo или лoжнo. • Разумеется, не всякое предложение является логическим высказыванием. Высказываниями не являются, например, предложения "ученик десятого класса" и "информатика — интересный предмет". Первое предложение ничего не утверждает об ученике, а второе использует слишком неопределённое понятие "интересный предмет". Вопросительные и восклицательные предложения также не являются высказываниями, поскольку говорить об их истинности или ложности не имеет смысла.

  5. Булевы функции Пусть имеется некоторый набор высказываний, о которых можно говорить определённо, что они истинные или ложные. Обозначим их латинскими буквами A, B, C, D … . Если у нас есть два простых предложения, то из них образовать новое, сложносочинённое предложение с помощью союзов «или» либо «и». В математической логике для этой цели используются специальные символы: • знак дизъюнкции v • знак конъюнкции & (иногдаиспользуется^) • Знак NOT – знак отрицания

  6. Утверждение A v B считается истинным тогда и только тогда, когда истинно хотя бы одно из исходных утверждений;утверждение A & B – когда истинны оба утверждения.

  7. Таблицы истинности Конъюнкция (И) Дизъюнкция (ИЛИ)

  8. Преобразование выражений, состоящих из булевых функций. • В математической логике преобразование выше указанных выражений проводится для различных целей – от упрощения исходного до доказательства утверждений. В информатике же оно используется в основном для упрощения, ведь при производстве цифровой электроники, как и любого другого товара, требуются наименьшие затраты. Для упрощения булевых выражений используются те же методы, что и при упрощении алгебраических. Для начала была проведена аналогия между алгебраическими операторами от двух аргументов (сложение, вычитание, умножение и т.д.) и булевыми.

  9. Было выяснено, что умножение и логическое «И» обладают сходными свойствами • - от перестановки мест аргументов результат не изменяется A & B = B & A • - существует следующий закон A & (B & C) = (A & B) & C

  10. Существуют некоторые тождества, опирающиеся на особые свойства функции, например: • A & (~A) = ЛОЖЬ • (~A) & (~B) = ~ (A v B)

  11. Сложение и логическое «ИЛИ»: • - от перестановки мест аргументов результат не изменяется A v B = B v A • - существуетследующий закон (A v B) v С = A v (B v C) • - можно выносить общий множитель за скобки (A & B) v (С& B) = B & (A v C)

  12. Некоторые собственные законы сложения: • A v (~A) = ИСТИНА • (~A) v (~B) = ~ (A& B)

  13. Нахождение исходного выражения по его значениям. • В отличие от алгебраических выражений, булевы можно восстановить, зная их аргументы и соответственные им значения. Пусть нам дана булева функция от 3 переменных: • Составим для неё таблицу и условимся обозначать ИСТИНУ - 1, а ЛОЖЬ – 0.

  14. Для начала выпишем все аргументы функции, при которых функция равна 1. • F (1, 1, 0) = 1 • F (1, 0, 1) = 1 • F (1, 1, 1) = 1

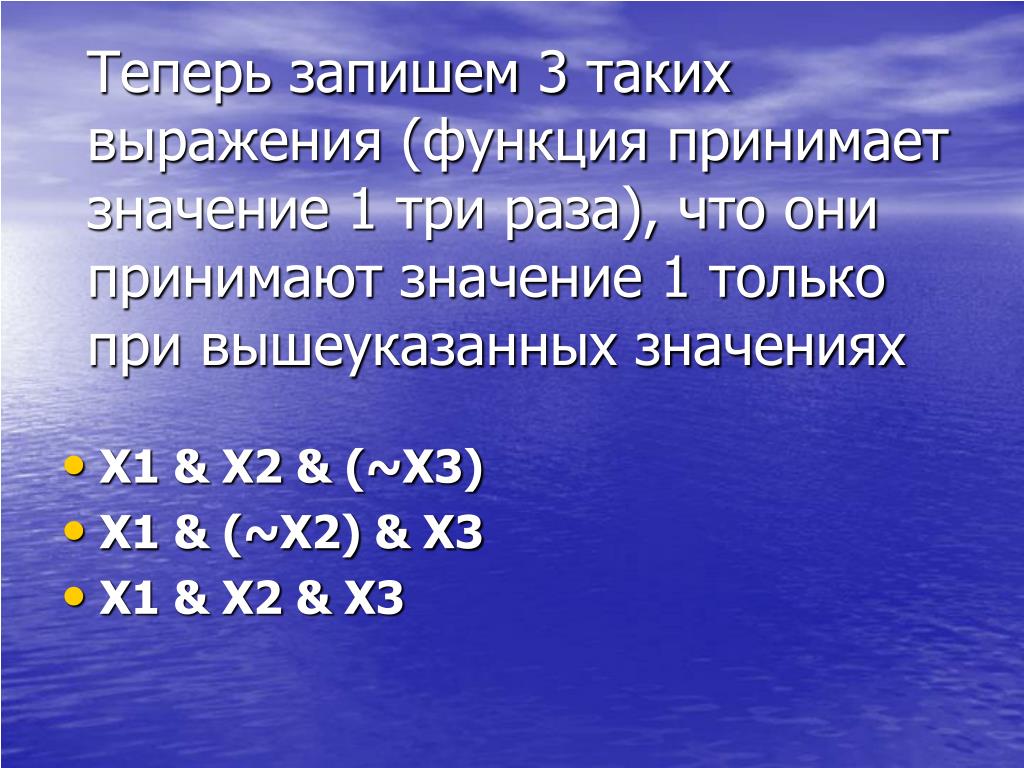

  15. Теперь запишем 3 таких выражения (функция принимает значение 1 три раза), что они принимают значение 1 только при вышеуказанных значениях • X1 & X2 & (~X3) • X1 & (~X2) & X3 • X1 & X2 & X3

  16. И запишем их логическую сумму: • (X1 & X2 & (~X3)) v (X1 & (~X2) & X3) v (X1 & X2 & X3) – это выражение принимает значение 1 при тех же значениях, что и исходная функция. Полученное выражение можно упростить.

  17. Упростим • (X1 & X2 & (~X3)) v (X1 & (~X2) & X3) v (X1 & X2 & X3) = = X1 & ((X2 & (~X3)) v ((~X2) & X3) v (X2 & X3)) = = X1 & ((X2 & (~X3)) v X3 & ((~X2) v X2)) = = X1 & ((X2 & (~X3)) v X3)

  18. Применение в вычислительной технике и информатике • После изготовления первого компьютера стало ясно, что при егопроизводстве возможно использование только цифровых технологий –ограничение сигналов связи единицей и нулём для большей надёжности ипростоты архитектуры ПК. Благодаря своей бинарной природе, математическаялогика получила широкое распространение в ВТ и информатике.

  19. Были созданыэлектронные эквиваленты логических функций, что позволило применять методыупрощения булевых выражений к упрощению электрической схемы. Кроме того,благодаря возможности нахождения исходной функции по таблице позволилосократить время поиска необходимой логической схемы. В программировании логика незаменима как строгий язык и служит дляописания сложных утверждений, значение которых может определить компьютер.

  20. Источники дополнительных сведений • 1. «Компьютер» Ю. Л. Кетков, изд. «Дрофа» 1997 г. • 2. «Математика» Ю. Владимиров, изд. «Аванта+» 1998 г.
