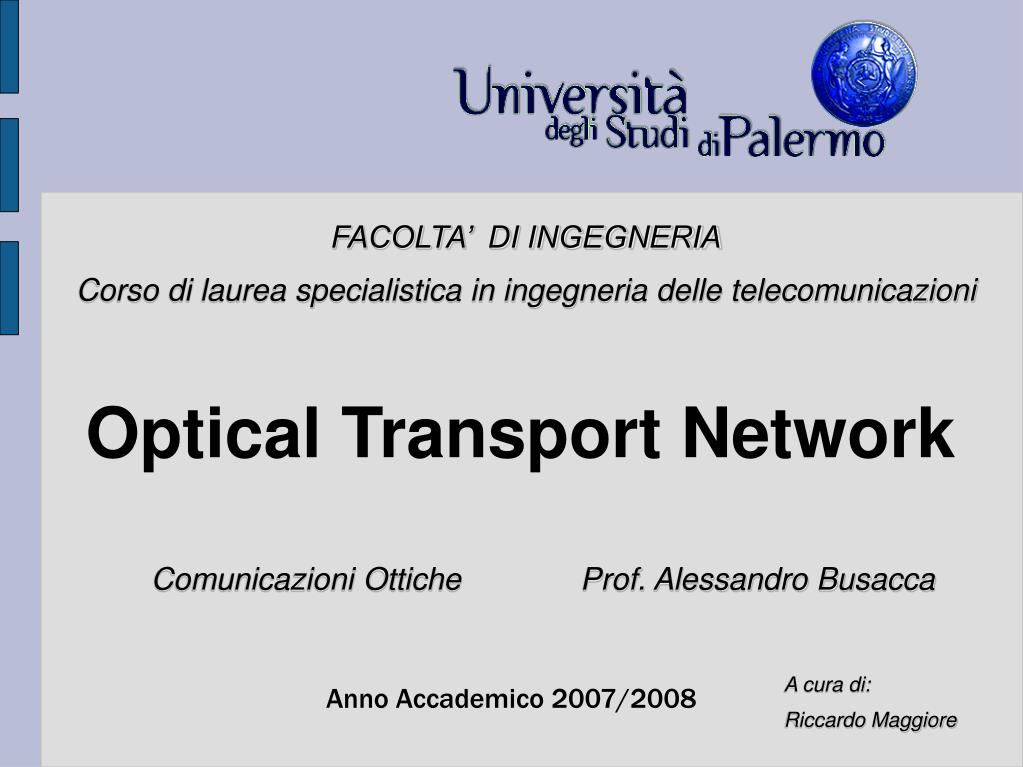

  1. FACOLTA’ DI INGEGNERIA Corso di laurea specialistica in ingegneria delle telecomunicazioni Optical Transport Network Comunicazioni Ottiche Prof. Alessandro Busacca A cura di: Riccardo Maggiore Anno Accademico 2007/2008

  2. INTRODUZIONE La crescita delle disponibilità di banda indotta dalla sviluppo di tecnologie WDM e della crescita del traffico a pacchetto IP hanno comportato nuove tecnologie richiedenti tali caratteristiche: Trasparenza per i clienti SDH/SONET, G-Ethernet, ATM, IP Fornire cammini con granularità alta (2.5 , 10 , 40 Gb/s)‏ Migliorare le funzionalità OAM ( Operation, Administration e Maintenance) per tutti i clienti Nel 1999 con la raccomandazione ITU G.872 si è sviluppato un nuovo protocollo denominato OTN ovvero Optical Transport Network.

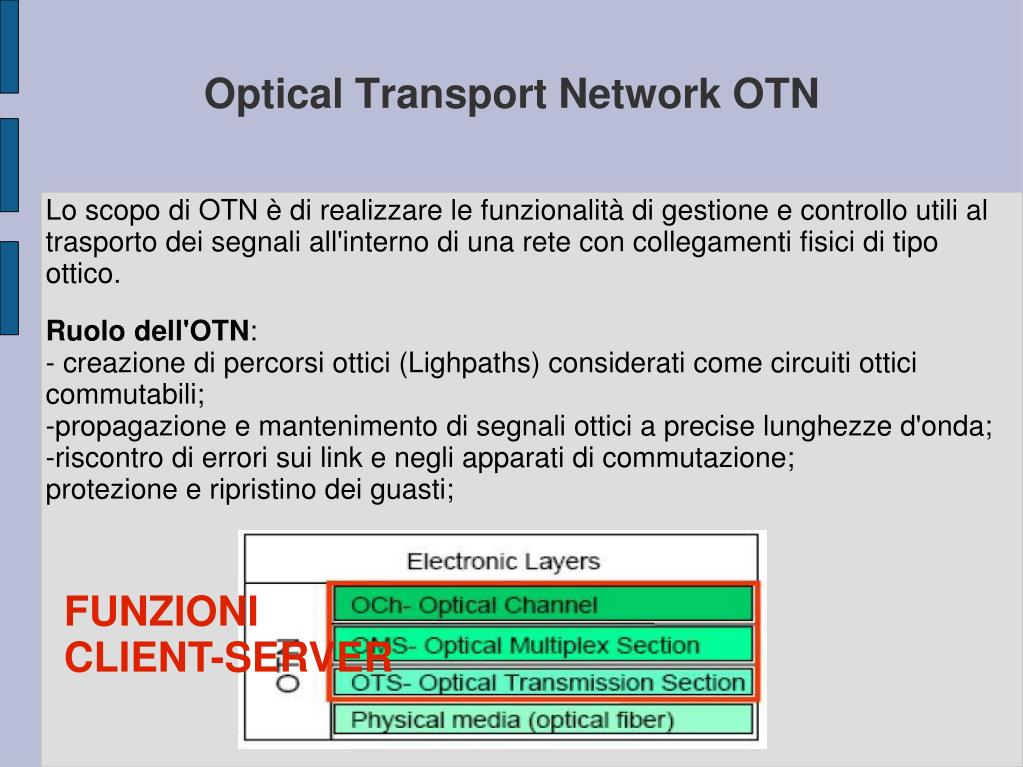

  3. Optical Transport Network OTN Lo scopo di OTN è di realizzare le funzionalità di gestione e controllo utili al trasporto dei segnali all'interno di una rete con collegamenti fisici di tipo ottico. Ruolo dell'OTN: - creazione di percorsi ottici (Lighpaths) considerati come circuiti ottici commutabili; -propagazione e mantenimento di segnali ottici a precise lunghezze d'onda; -riscontro di errori sui link e negli apparati di commutazione; protezione e ripristino dei guasti; FUNZIONI CLIENT-SERVER

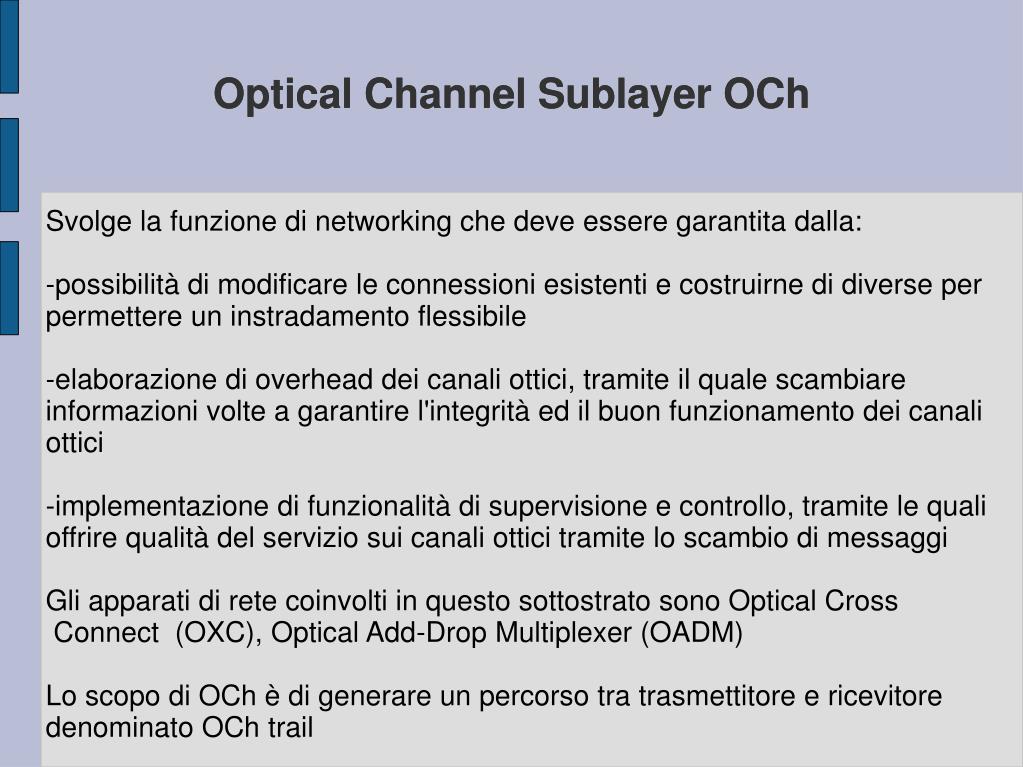

  4. Optical Channel Sublayer OCh Optical Channel Sublayer OCh Svolge la funzione di networking che deve essere garantita dalla: -possibilità di modificare le connessioni esistenti e costruirne di diverse per permettere un instradamento flessibile -elaborazione di overhead dei canali ottici, tramite il quale scambiare informazioni volte a garantire l'integrità ed il buon funzionamento dei canali ottici -implementazione di funzionalità di supervisione e controllo, tramite le quali offrire qualità del servizio sui canali ottici tramite lo scambio di messaggi Gli apparati di rete coinvolti in questo sottostrato sono Optical Cross Connect (OXC), Optical Add-Drop Multiplexer (OADM)‏ Lo scopo di OCh è di generare un percorso tra trasmettitore e ricevitore denominato OCh trail

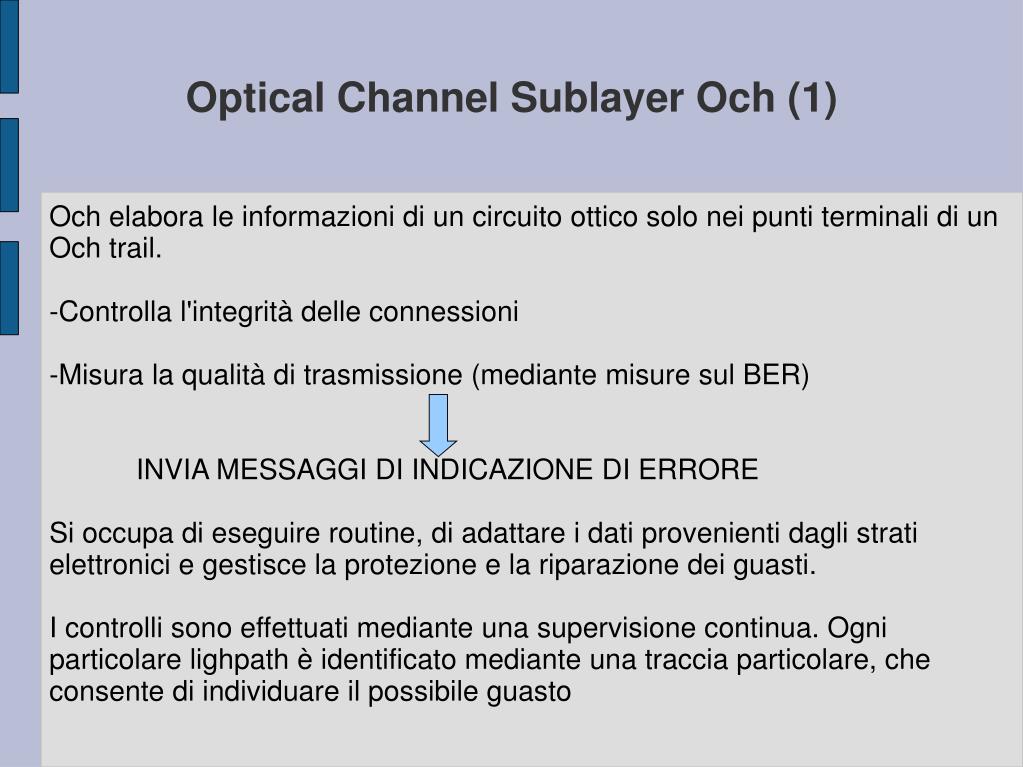

  5. Optical Channel Sublayer Och (1) Och elabora le informazioni di un circuito ottico solo nei punti terminali di un Och trail. -Controlla l'integrità delle connessioni -Misura la qualità di trasmissione (mediante misure sul BER)‏ INVIA MESSAGGI DI INDICAZIONE DI ERRORE Si occupa di eseguire routine, di adattare i dati provenienti dagli strati elettronici e gestisce la protezione e la riparazione dei guasti. I controlli sono effettuati mediante una supervisione continua. Ogni particolare lighpath è identificato mediante una traccia particolare, che consente di individuare il possibile guasto

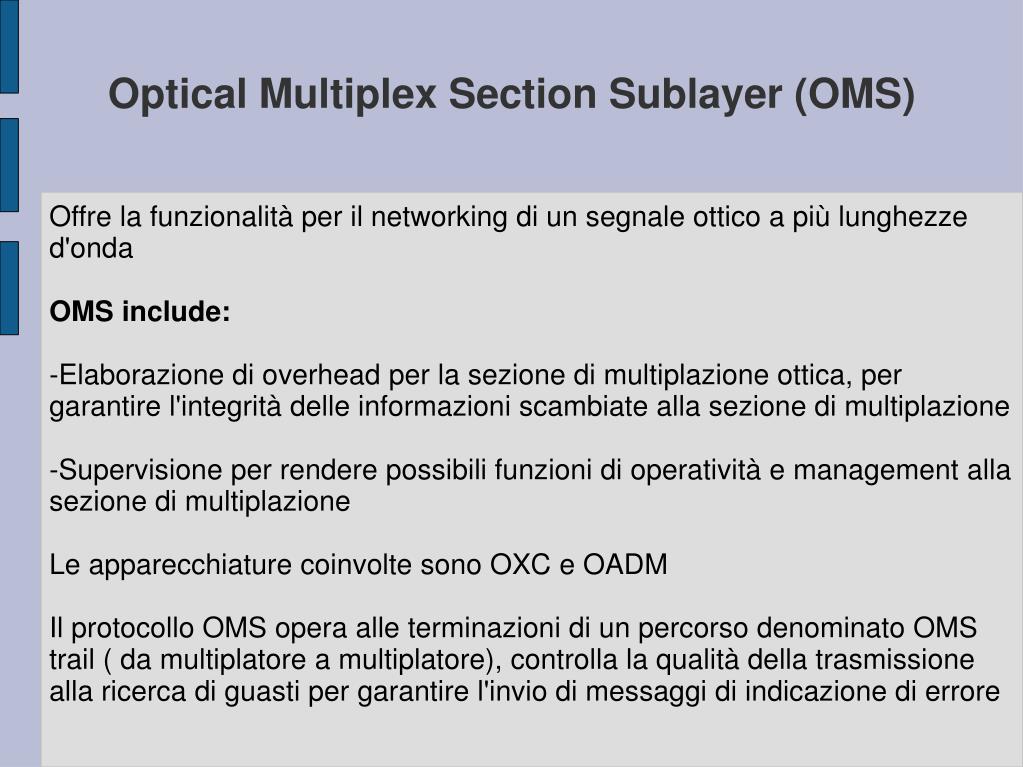

  6. Optical Multiplex Section Sublayer (OMS) Offre la funzionalità per il networking di un segnale ottico a più lunghezze d'onda OMS include: -Elaborazione di overhead per la sezione di multiplazione ottica, per garantire l'integrità delle informazioni scambiate alla sezione di multiplazione -Supervisione per rendere possibili funzioni di operatività e management alla sezione di multiplazione Le apparecchiature coinvolte sono OXC e OADM Il protocollo OMS opera alle terminazioni di un percorso denominato OMS trail ( da multiplatore a multiplatore), controlla la qualità della trasmissione alla ricerca di guasti per garantire l'invio di messaggi di indicazione di errore

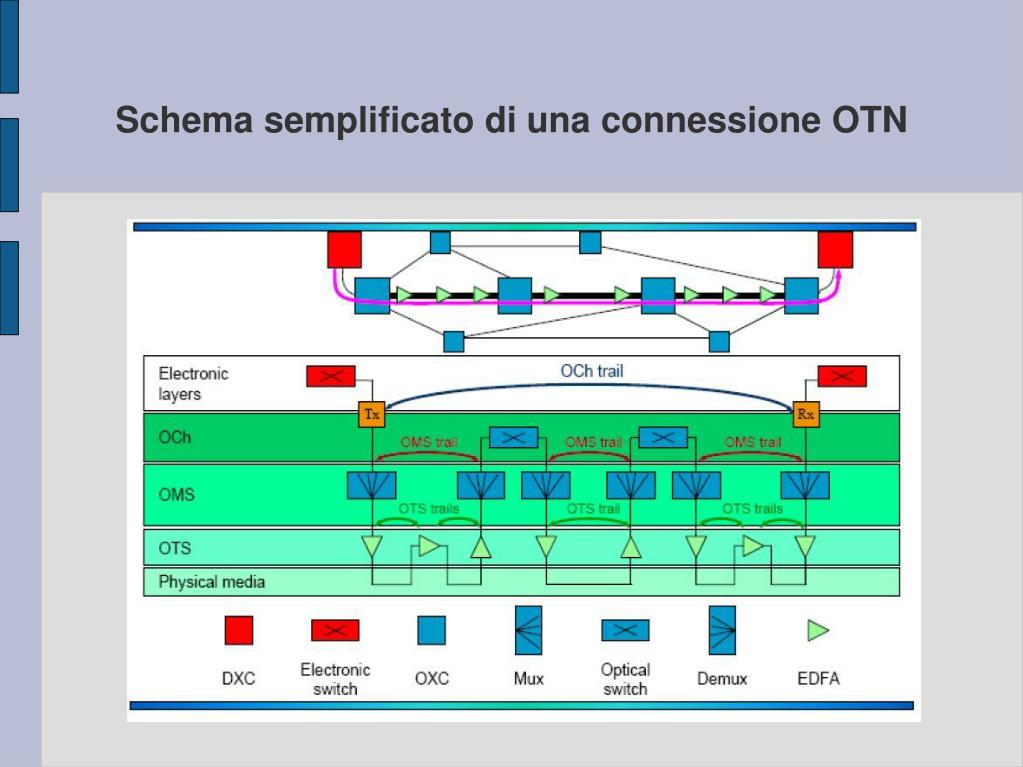

  7. Schema semplificato di una connessione OTN

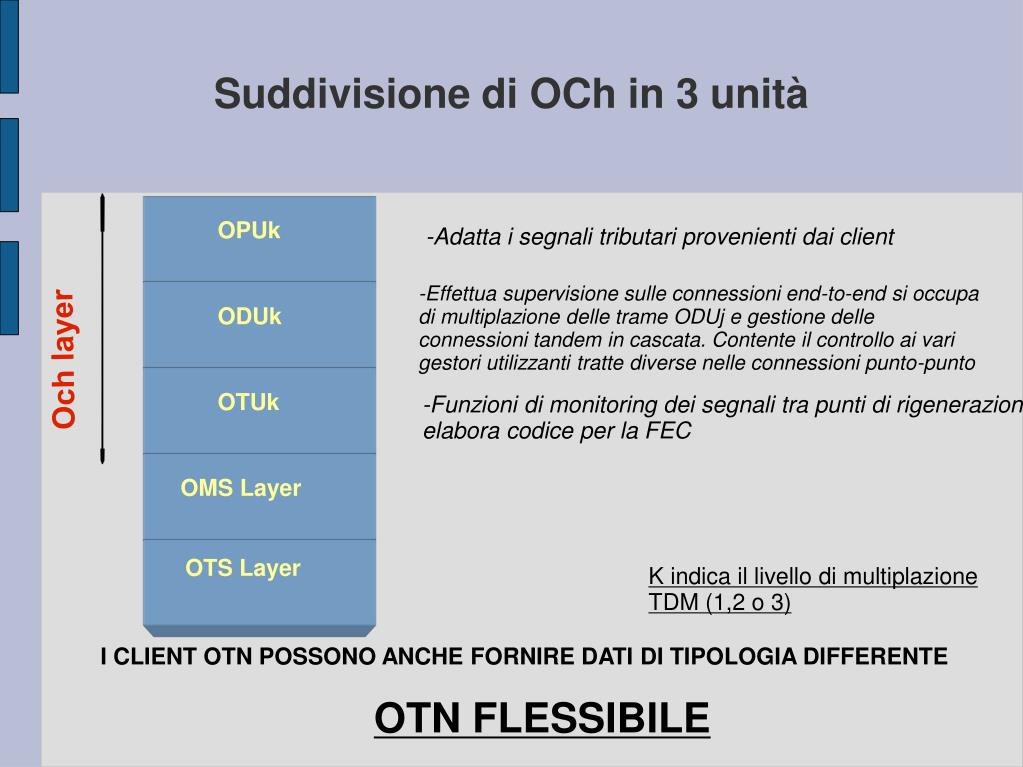

  8. OPUk Och layer ODUk OTUk OMS Layer OTS Layer Suddivisione di OCh in 3 unità -Adatta i segnali tributari provenienti dai client -Effettua supervisione sulle connessioni end-to-end si occupa di multiplazione delle trame ODUj e gestione delle connessioni tandem in cascata. Contente il controllo ai vari gestori utilizzanti tratte diverse nelle connessioni punto-punto -Funzioni di monitoring dei segnali tra punti di rigenerazione elabora codice per la FEC K indica il livello di multiplazione TDM (1,2 o 3)‏ I CLIENT OTN POSSONO ANCHE FORNIRE DATI DI TIPOLOGIA DIFFERENTE OTN FLESSIBILE

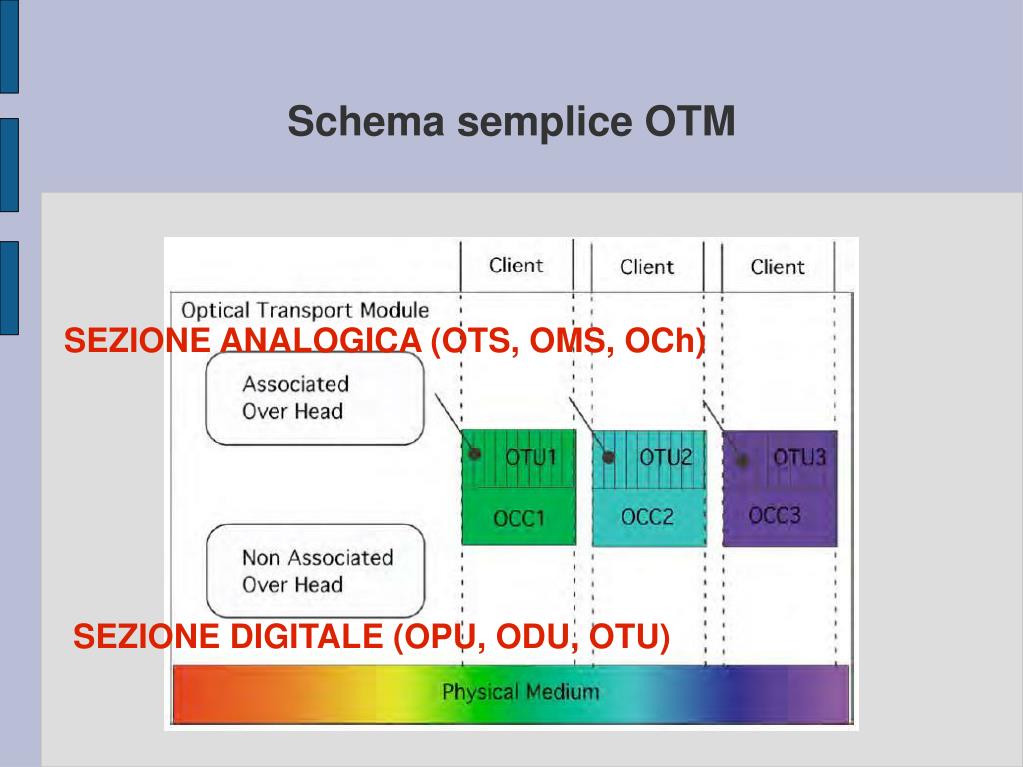

  9. Schema semplice OTM SEZIONE ANALOGICA (OTS, OMS, OCh)‏ SEZIONE DIGITALE (OPU, ODU, OTU)‏

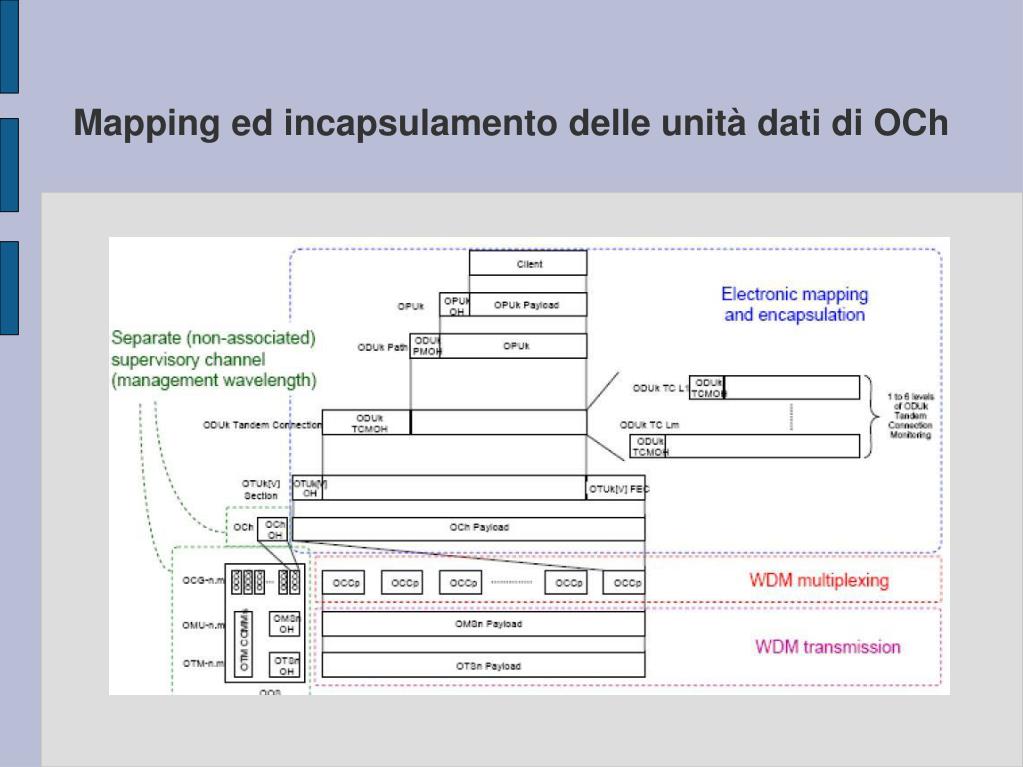

  10. Mapping ed incapsulamento delle unità dati di OCh

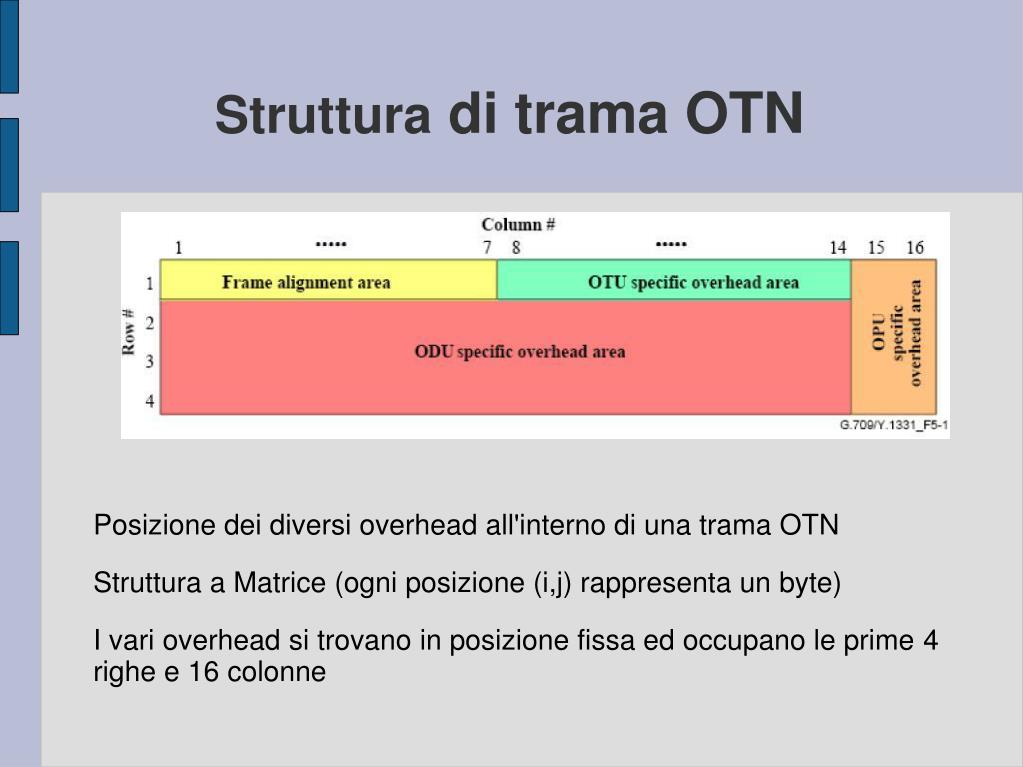

  11. Struttura di trama OTN Posizione dei diversi overhead all'interno di una trama OTN Struttura a Matrice (ogni posizione (i,j) rappresenta un byte)‏ I vari overhead si trovano in posizione fissa ed occupano le prime 4 righe e 16 colonne

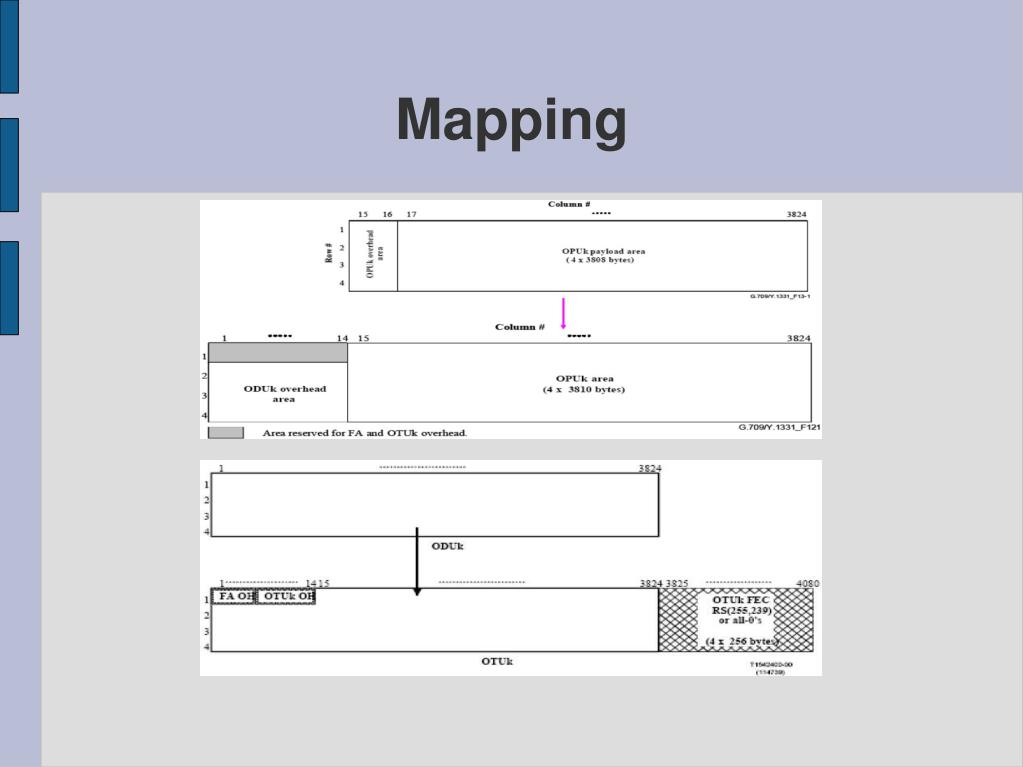

  12. Mapping

  13. Segnalazione Sub-carrier-modulation Digital Wrappers

  14. CONCLUSIONI Il protocollo OTN è ancora in fase sperimentale ed anche nella sua struttura evidenzia chiaramente i suoi limiti derivanti da una tecnologia interamente ottica ancora povera E' ancora privo di: Rigeneratori ottici XC ottici Funzioni di monitoring delle qualità del segnale trasportato (misurazione OSNR)‏

  15. GRAZIE PER L’ATTENZIONE

  16. Optical Cross Connect (OXC) Attualmente, l’operazione di switching si sviluppa mediante matrici di commutazione spaziale. (Ciascun segnale WDM in ingresso è demultiplato), ad ogni lunghezza d’onda è assegnato un percorso fisico distinto. A valle della matrice avviene la composizione del segnale WDM da trasmettere sulle porte di uscita. N fibre in ingresso ognuna delle quali supporta un canale WDM composto da M lunghezze d’onda. Seganle di ingresso replicato M volte mediante split ottici. La lunghezza d’onda desiderata è ottenuta mediante filtro sintonizzabile. I canali discriminati sono inviati verso un banco di matrici di M comutazione uno per ogni lunghezza d’onda. Gestisce i nodi di commutazione. Modularità in fibra( variare il numero di porte di ingresso e di uscita senza modificare la struttura interna del nodo) Modularità in lungheza d’onda(variare il numero di lungezze d’onda del segnale WDM senza modificare la struttura interna del nodo). Flessibilità di add-and-drop i numeri di canali terminati ed inseriti da un OXC varia dipende dalla variazione del traffico gestito dalla rete, senza modifiche di struttura.
