Graphes : de la pratique à la théorie…

Catherine Philippe & Christian Vassard

IREM de Rouen

groupe arithmétique et groupe statistiques.

slide3

1736….

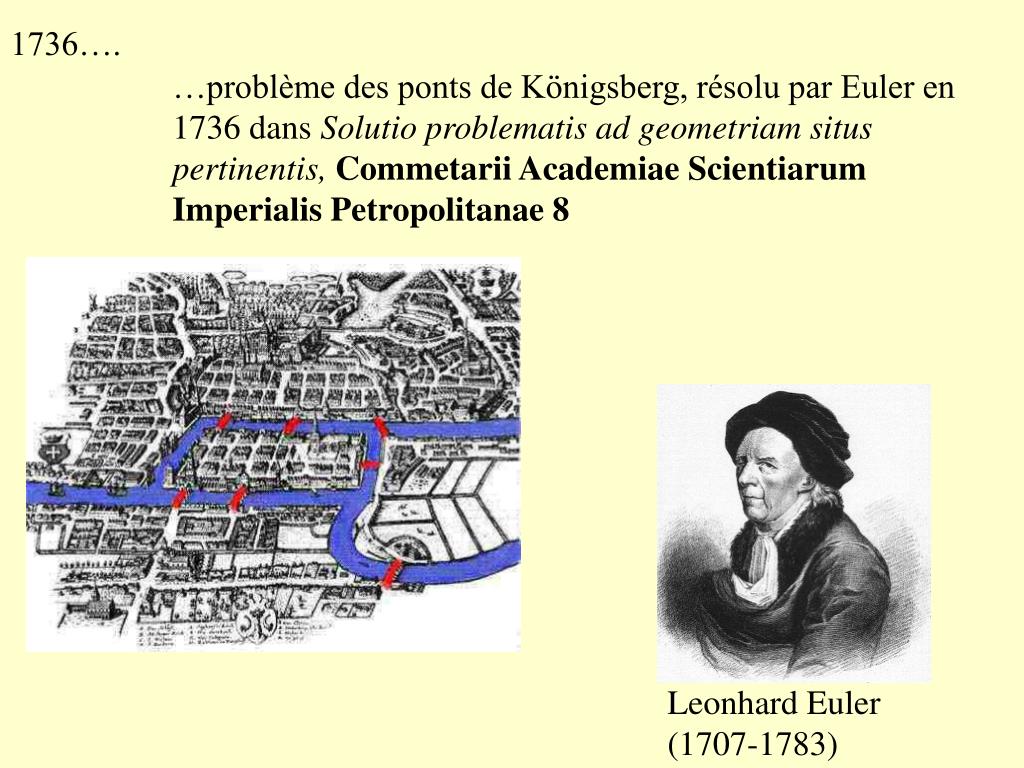

…problème des ponts de Königsberg, résolu par Euler en 1736 dans Solutio problematis ad geometriam situs pertinentis,Commetarii Academiae Scientiarum Imperialis Petropolitanae 8

Leonhard Euler (1707-1783)

slide4

1852…

…À partir d’une lettre de Morgan à Hamilton :

Un de mes étudiants m’a demandé de lui expliquer un fait dont je ne savais pas que c’était un fait – et je ne le sais toujours pas. Il dit que si on divise une figure n’importe comment, et qu’on colorie les compartiments de façon que les parties ayant une frontière commune soient de couleurs différentes, quatre couleurs suffisent (…) Si vous voyez une explication simple, je n’aurais plus qu’à faire comme le Sphinx….Cité dans Bréal page 219.

Autrement dit :

quatre couleurs suffisent-elles à colorier une carte de géographie de façon à ce que deux pays limitrophes ne soient pas coloriés de la même couleur ?

Augustus de Morgan (1806-1871)

slide5

En 1857…

Hamilton invente un jeu, The icosian game, qu’il commercialise en 1859.

Le jeu est constitué d’un dodécaèdre dont les 20 sommets portent le nom d’une grande ville dans le monde.

Le but du jeu consistait à trouver un chemin sur les arêtes du dodécaèdre permettant de visiter chaque ville une fois et une fois seulement, en revenant à la ville de départ.

Hamilton (1805-1865)

slide7

1878…

… le mot graphe est introduit pour la première fois par l’anglais J. J. Sylvester (1814-1897)

slide8

XXe siècle…

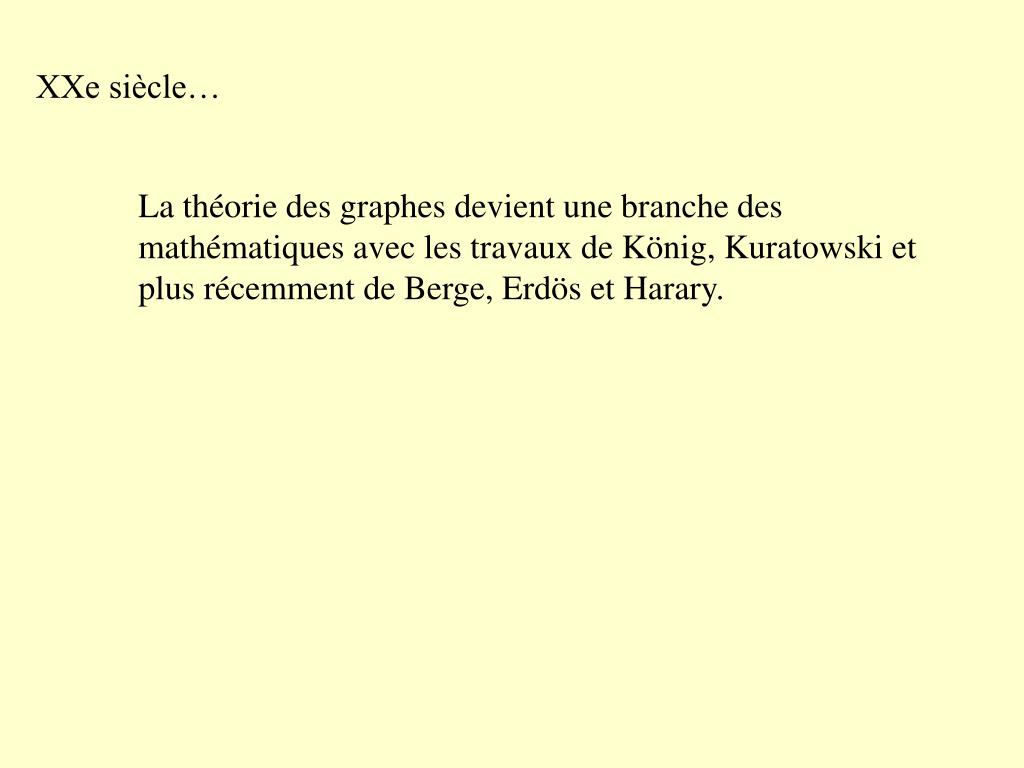

La théorie des graphes devient une branche des mathématiques avec les travaux de König, Kuratowski et plus récemment de Berge, Erdös et Harary.

slide9

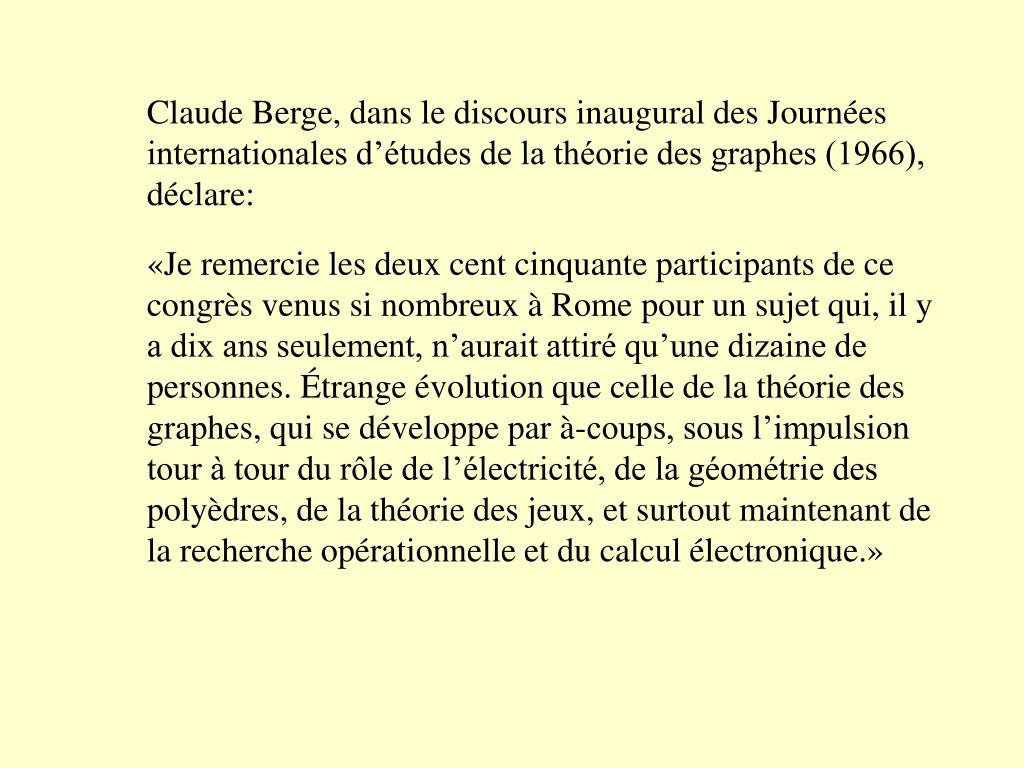

Claude Berge, dans le discours inaugural des Journées internationales d’études de la théorie des graphes (1966), déclare:

  • «Je remercie les deux cent cinquante participants de ce congrès venus si nombreux à Rome pour un sujet qui, il y a dix ans seulement, n’aurait attiré qu’une dizaine de personnes. Étrange évolution que celle de la théorie des graphes, qui se développe par à-coups, sous l’impulsion tour à tour du rôle de l’électricité, de la géométrie des polyèdres, de la théorie des jeux, et surtout maintenant de la recherche opérationnelle et du calcul électronique.»
slide12

Plan de métro

Contenu : graphe, sommet, arête

slide13

Un polyèdre convexe

ou

Contenu : graphe, sommet, arête

slide14

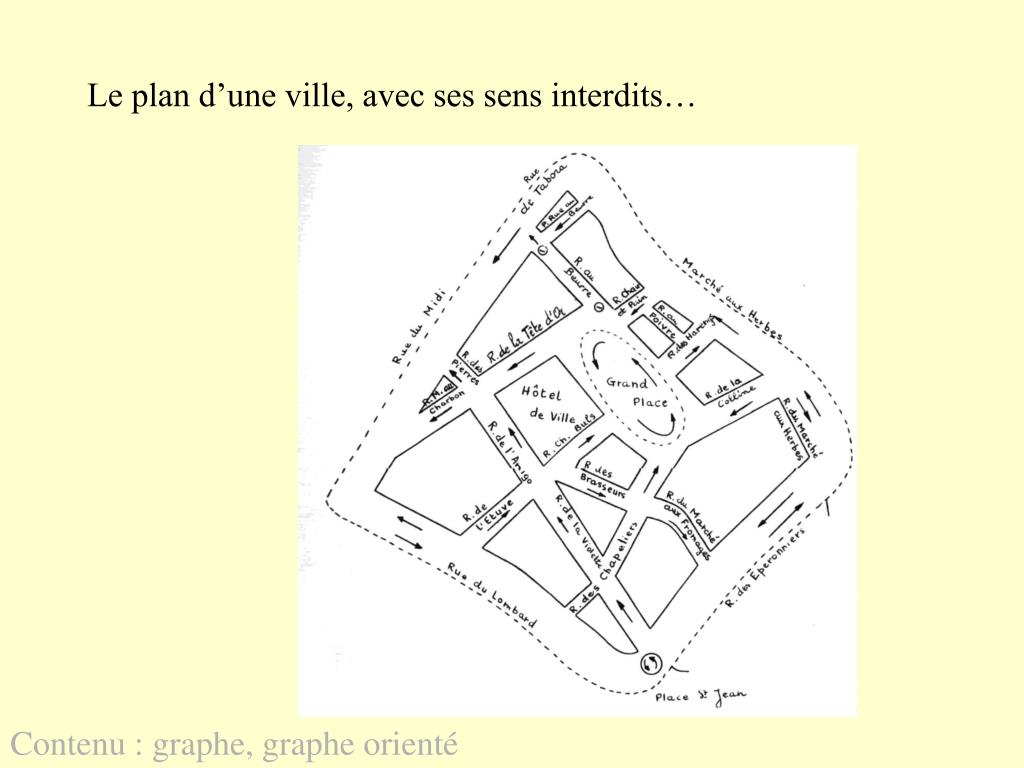

Le plan d’une ville, avec ses sens interdits…

Contenu : graphe, graphe orienté

slide15

Un autre exemple, pris dans le Déclic page 234

Contenu : graphe, graphe orienté

slide16

Une carte routière…

Contenu : graphe pondéré

slide17

En chimie organique

Butane…

Alanine

Contenu : multigraphe

slide19

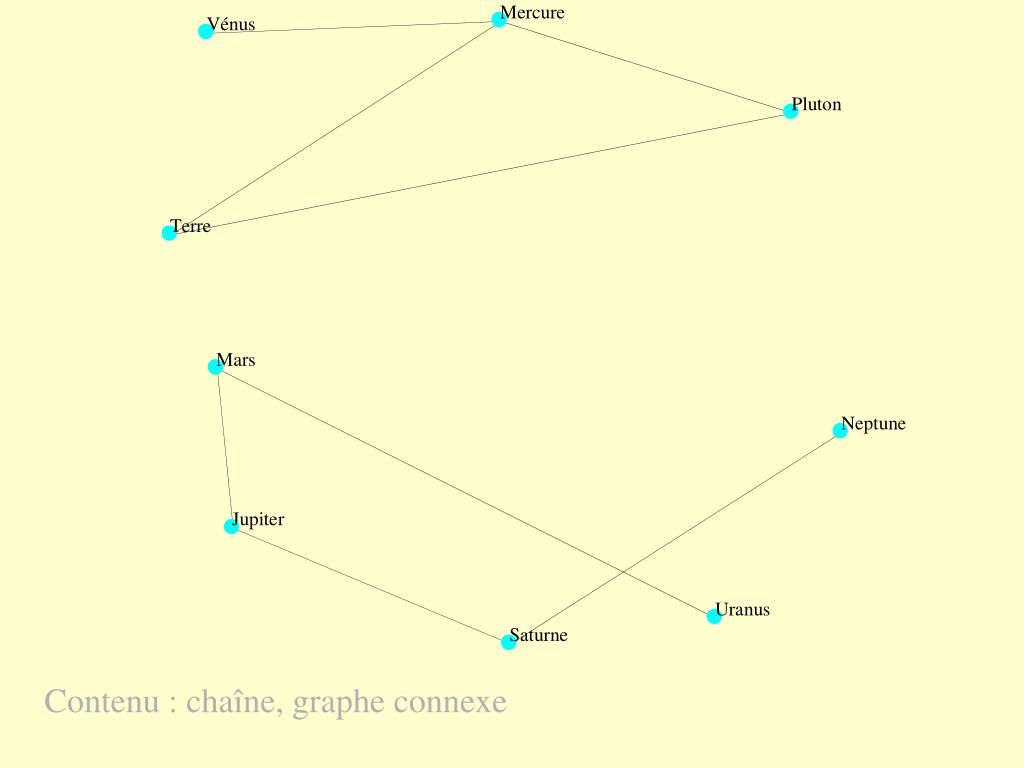

Nous sommes en 3002. Il existe un transport interplanétaire entre les neuf planètes du système solaire. Des navires spatiaux assurent les liaisons suivantes :Pluton-Vénus, Uranus-Neptune, Terre-Mercure, Jupiter-Mars, Mercure-Vénus, Saturne-Neptune, Terre-Pluton, Saturne-Jupiter, Uranus-Mars, Pluton-Mercure.

Peut-on partir de la Terre et arriver sur Mars ?

(Bréal page 221)

slide21

Loup, chèvre, chou

Un passeur doit faire traverser une rivière à un loup, une chèvre et un chou, dans une barque si petite qu’il ne peut emporter que l’un d’eux à chaque voyage. Pour des raisons évidentes, il ne peut laisser le loup et la chèvre seuls sur une rive, pas plus que la chèvre et le chou. Comment s’y prend-il ?

slide24

Un exemple d’activité que nous ne trouvons pas très intéressante : activité 1 page 230 Déclic

slide27

Dans une réunion de 5 personnes, combien de poignées de mains sont échangées ? On suppose que tout le monde salue tout le monde…

Même question avec 35 personnes.

Contenu : graphe complet, lemme des poignées de mains

slide28

Une personne

Une poignée de mains

Comptons donc les arêtes de ce graphe…

slide29

La somme des degrés des sommets d’un graphe est égale au double du nombre d’arêtes

où X est l’ensemble des sommets du graphe et A l’ensemble des arêtes.

C’est donc un nombre pair !

slide31

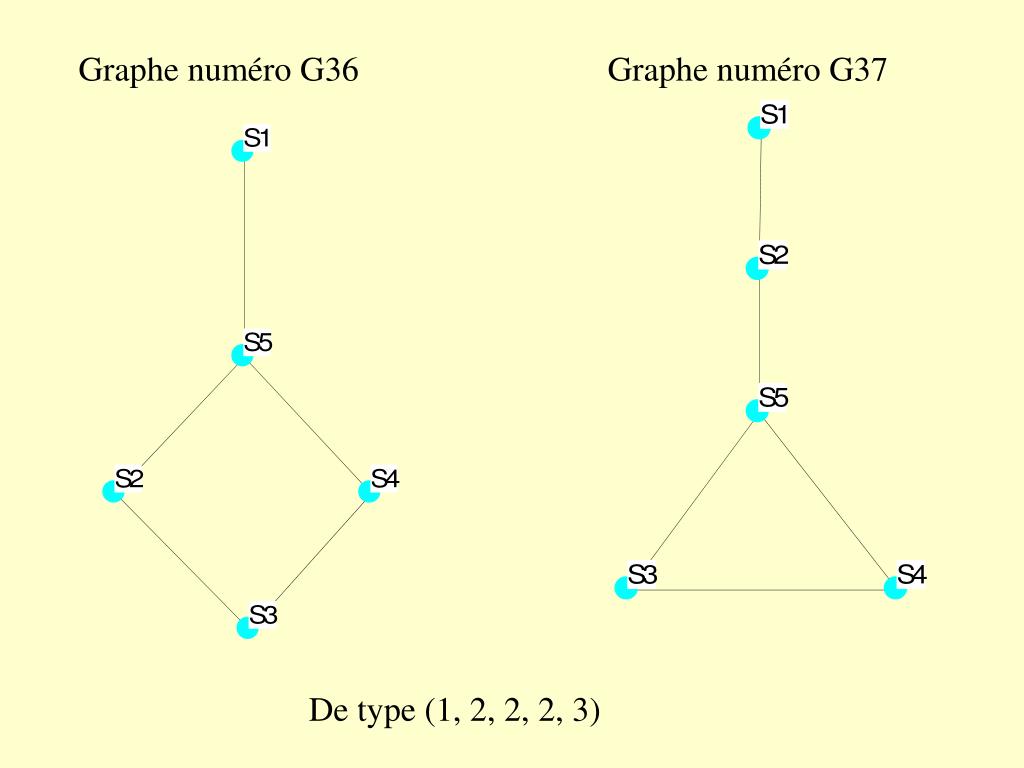

Graphe numéro G36

Graphe numéro G37

De type (1, 2, 2, 2, 3)

slide32

Quelques exercices classiques

1) Est-il possible de relier 15 ordinateurs de sorte que chaque appareil soit relié exactement avec 3 autres ?

2) Montrer que le nombre total de gens qui ont habité la terre et qui ont donné un nombre impair de poignées de mains est pair.

3) Construire un graphe d’ordre 8, ayant 13 arêtes, 2 sommets de degré 5, deux sommets de degré 3, 1 sommet de degré 4 et les trois autres sommets de même degré.Construire un graphe d’ordre 8, ayant 13 arêtes, 2 sommets de degré 4, deux sommets de degré 3 et les quatre autres sommets de même degré pair. (exercice 11 page 241 Déclic)

4) Construire un graphe dont les sommets ont pour degré respectif (4, 4, 5, 5, 5, 5, 6)

slide33

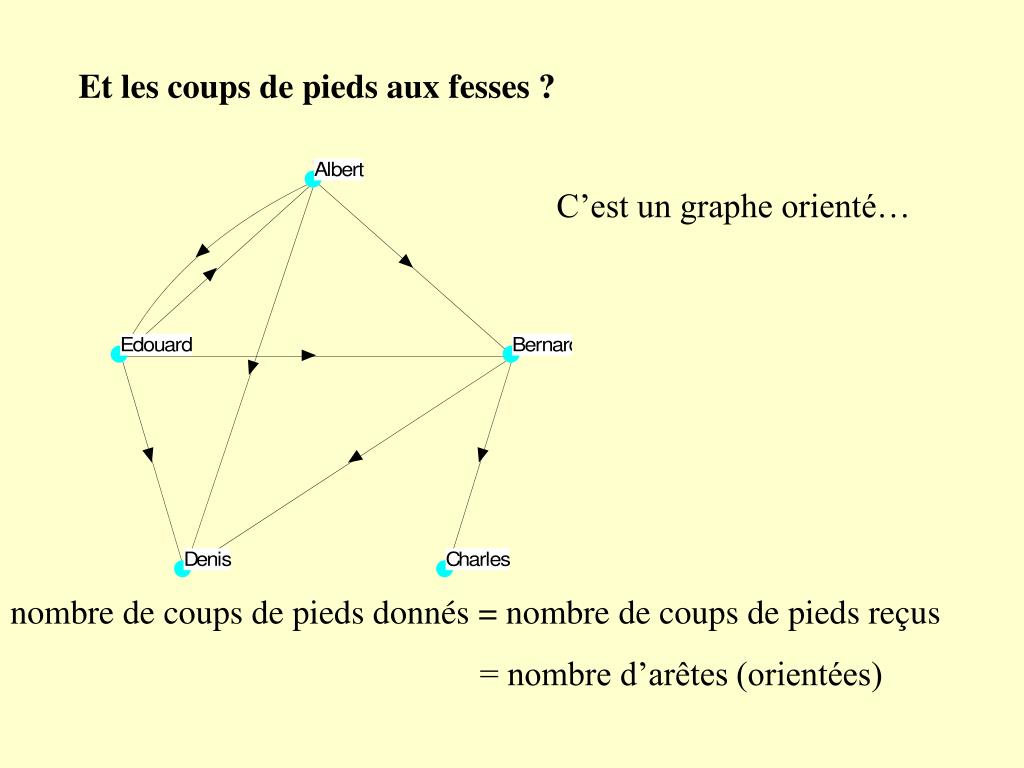

Et les coups de pieds aux fesses ?

C’est un graphe orienté…

nombre de coups de pieds donnés = nombre de coups de pieds reçus

= nombre d’arêtes (orientées)

slide35

Matrice d’adjacence d’un graphe simple

  • La matrice est symétrique.
  • La somme des nombres d’une même ligne (ou d’une même colonne) donne le degré du sommet correspondant.
  • La diagonale ne contient que des zéros.
slide36

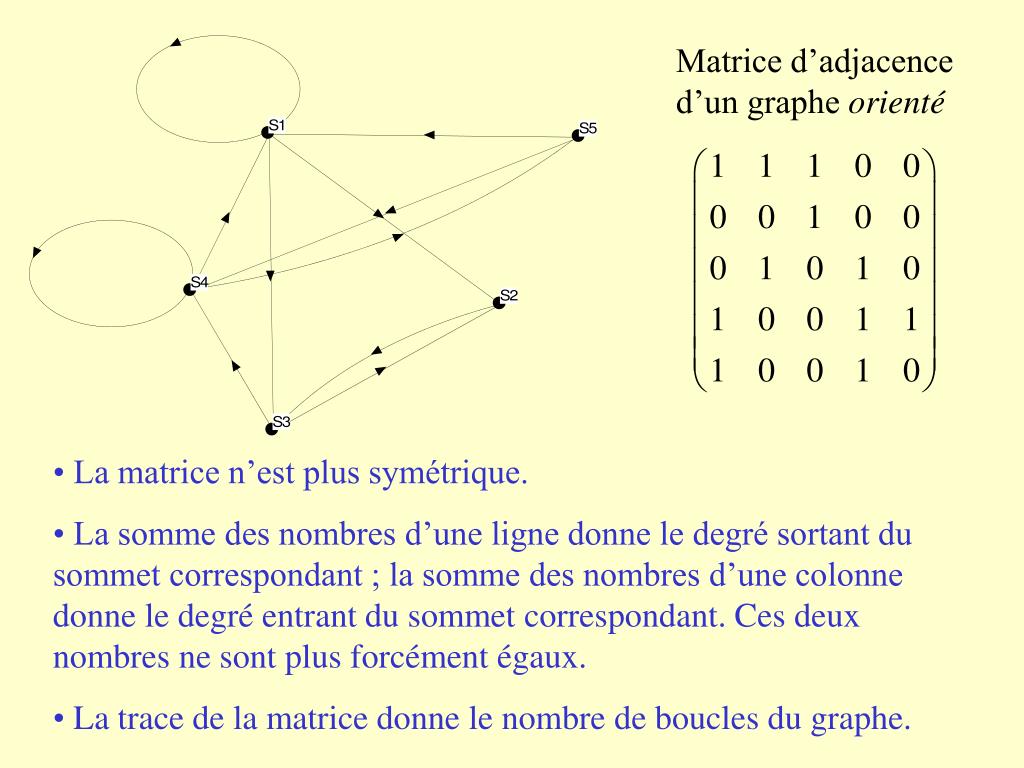

Matrice d’adjacence d’un graphe orienté

  • La matrice n’est plus symétrique.
  • La somme des nombres d’une ligne donne le degré sortant du sommet correspondant ; la somme des nombres d’une colonne donne le degré entrant du sommet correspondant. Ces deux nombres ne sont plus forcément égaux.
  • La trace de la matrice donne le nombre de boucles du graphe.
slide38

Quand elle n’utilise pas plusieurs fois la même arête, la chaîne est dite simple.

Une chaîne…

Au sens du programme, un cycle est une chaîne simple qui revient à son point de départ.

slide41

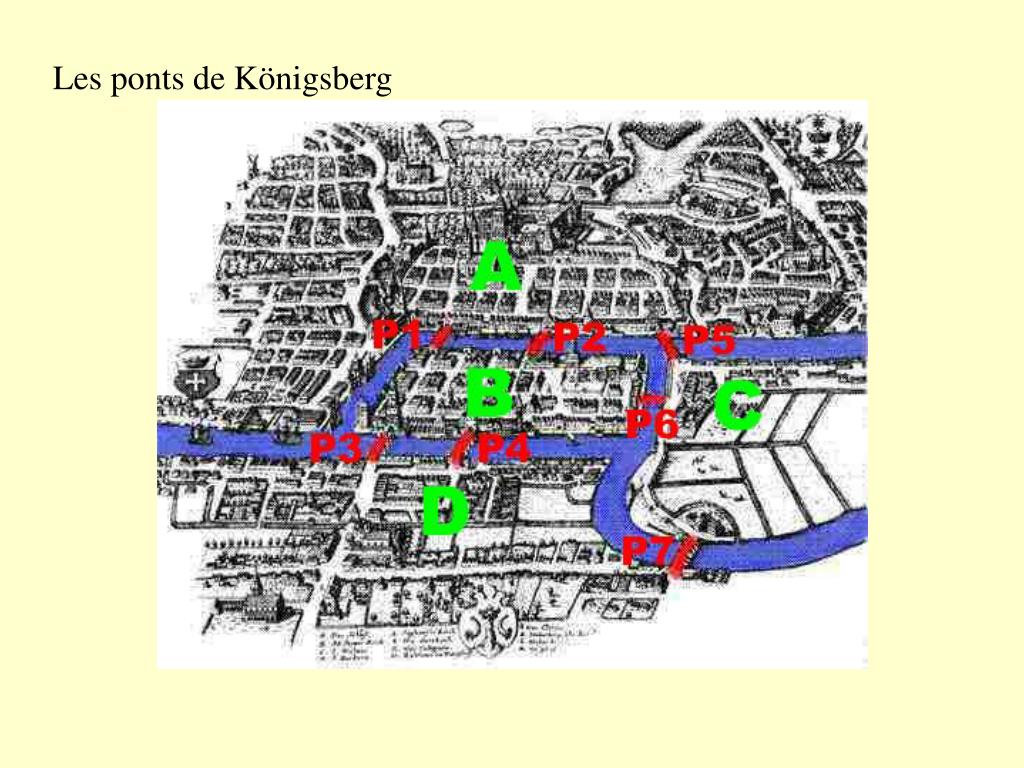

Théorème d’Euler

1) Un graphe connexe admet un cycle eulérien si et seulement si tous ses sommets sont de degré pair.

2) Un graphe connexe admet une chaîne eulérienne si et seulement si le nombre de ses sommets de degré impair est 0 ou 2.

slide42

Principe de la construction d’un cycle eulérien

Premier pas : cycle S1 S2 S4 S3 S1

Deuxième pas : cycle S1 S2 S6 S7 S2 S4 S3 S1

Troisième pas : cycle S1 S2 S6 S7 S5 S1 S7 S2 S4 S3 S1

slide43

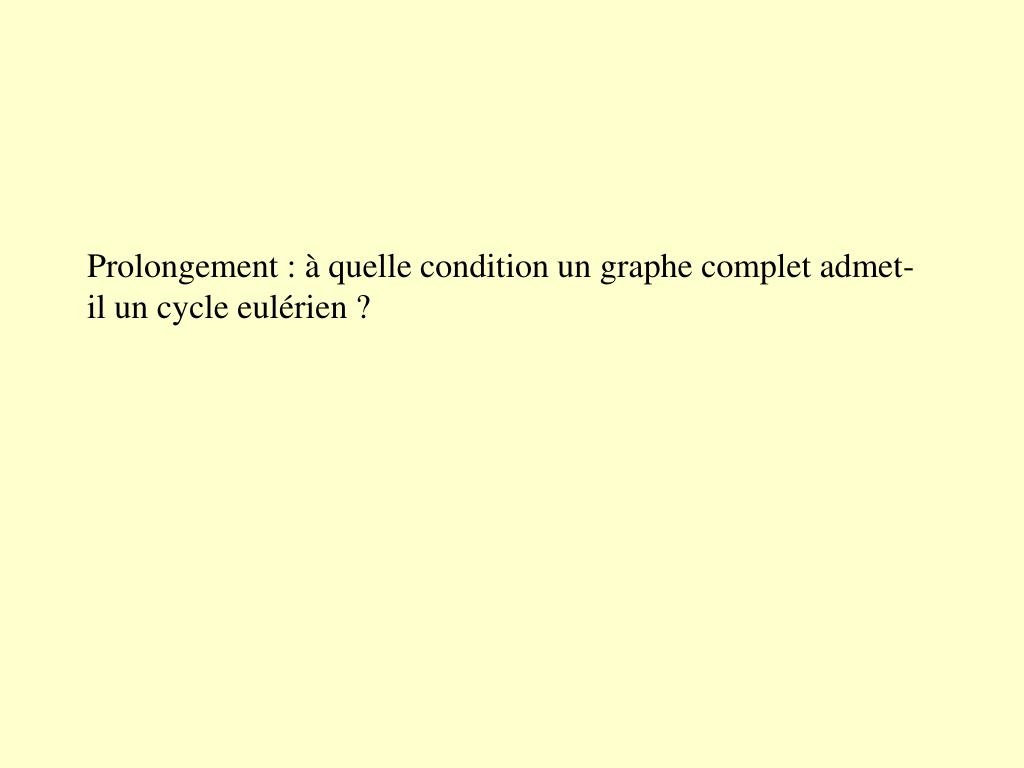

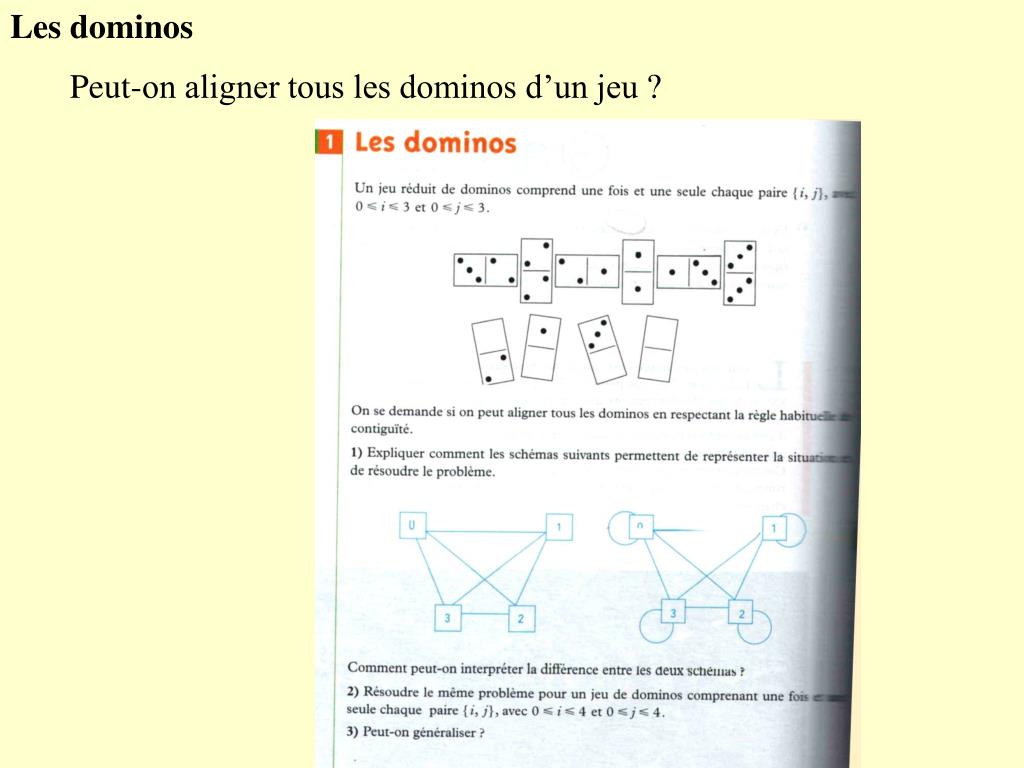

Les dominos

Peut-on aligner tous les dominos d’un jeu ?

slide45

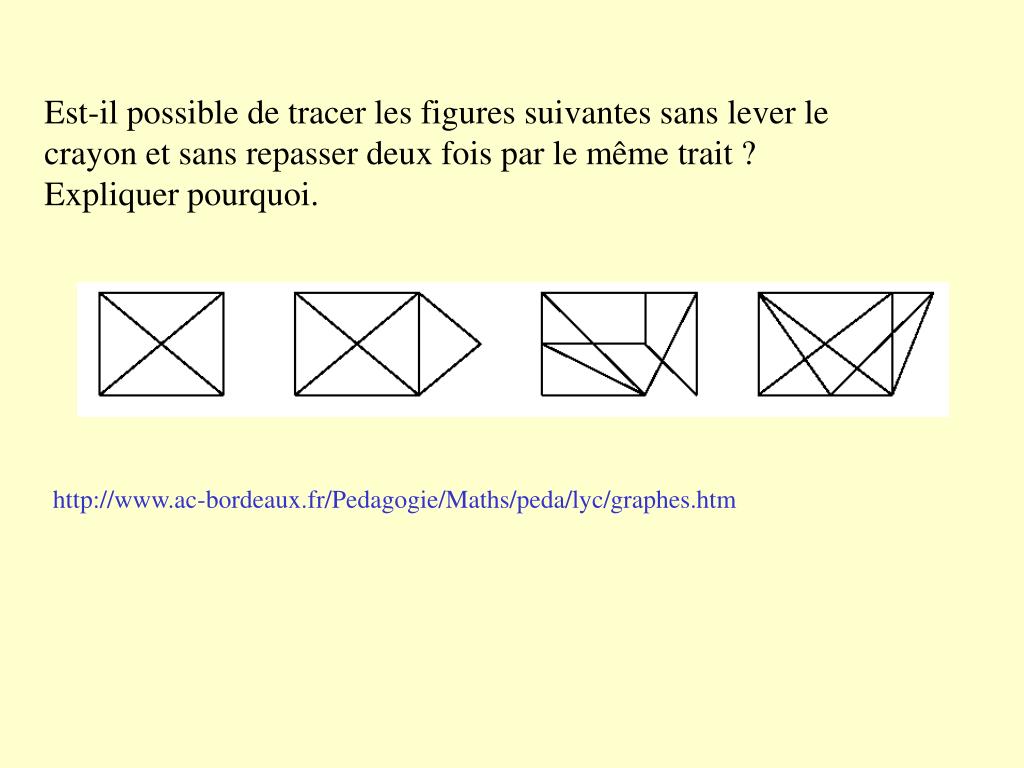

Est-il possible de tracer les figures suivantes sans lever le crayon et sans repasser deux fois par le même trait ? Expliquer pourquoi.

http://www.ac-bordeaux.fr/Pedagogie/Maths/peda/lyc/graphes.htm

slide46

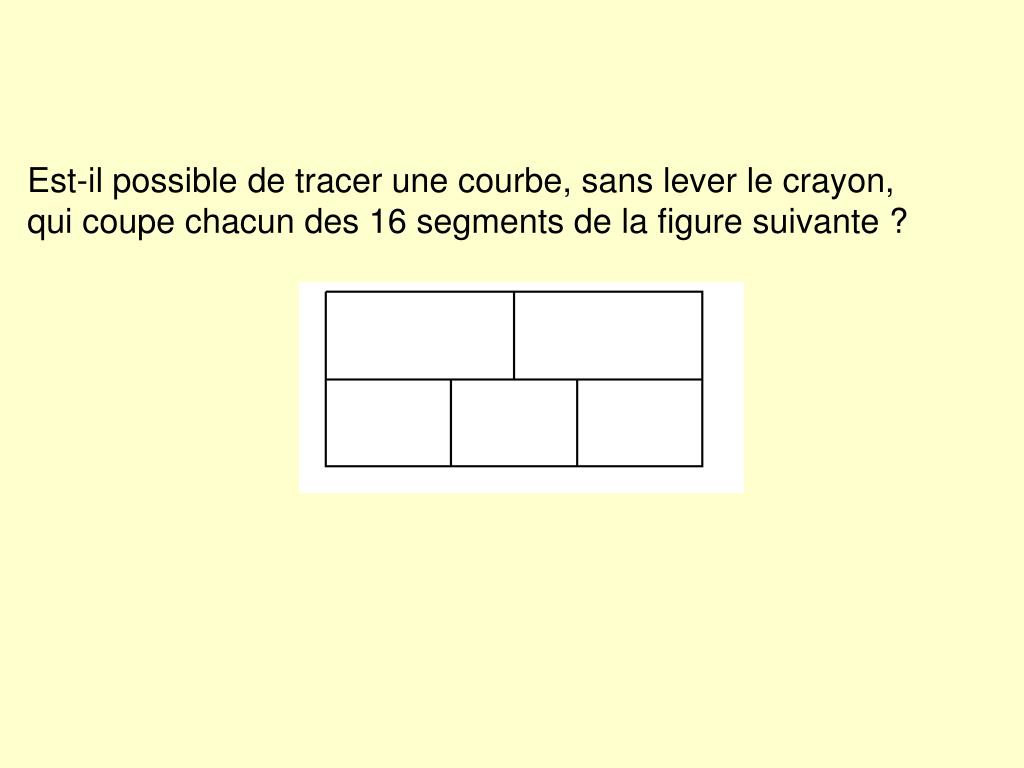

Est-il possible de tracer une courbe, sans lever le crayon, qui coupe chacun des 16 segments de la figure suivante ?

slide47

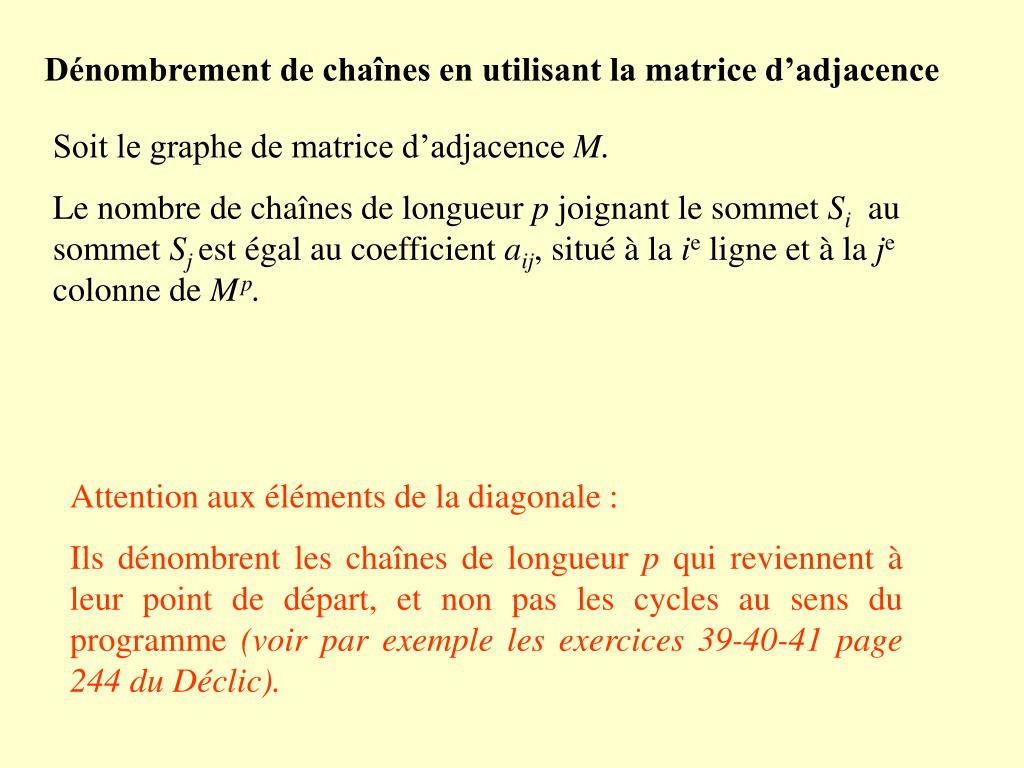

Dénombrement de chaînes en utilisant la matrice d’adjacence

Soit le graphe de matrice d’adjacence M.

Le nombre de chaînes de longueur p joignant le sommet Si au sommet Sj est égal au coefficient aij, situé à la ie ligne et à la je colonne de Mp.

Attention aux éléments de la diagonale :

Ils dénombrent les chaînes de longueur p qui reviennent à leur point de départ, et non pas les cycles au sens du programme (voir par exemple les exercices 39-40-41 page 244 du Déclic).

slide48

Un exemple proposé par Michel Zehler, sur le site de l’académie de la Réunion (http://www.ac-reunion.fr)

Ci-dessous est donné le plan d’un parcours de santé : il est constitué de chemins à sens unique et de points de repère, distants les uns des autres de 800 mètres. E désigne l’entrée du parcours et S la sortie.

Combien y a-t-il de trajets différents ayant 1,6 Km ? 3,2 Km ? 8 Km ?

slide50

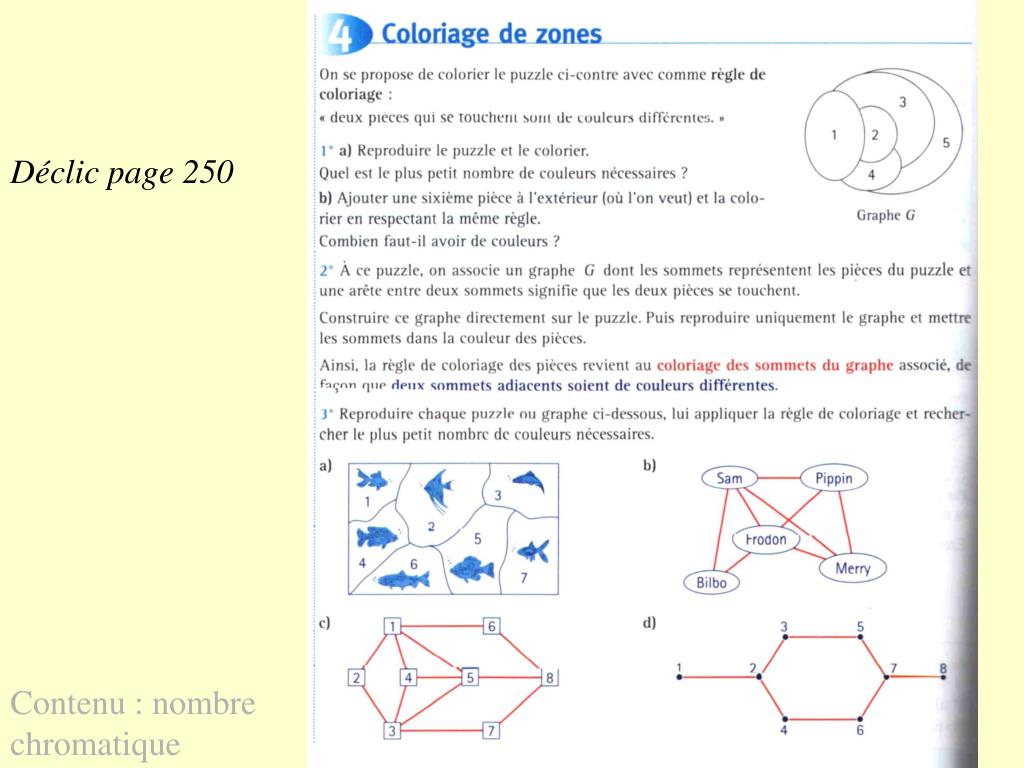

Déclic page 250

Contenu : nombre chromatique

slide51

Coloriage d’un graphe complet

 = 3

 = 2

 = 4

 = 5

Le nombre chromatique d’un graphe complet est égal à son ordre.

Si un graphe contient un sous-graphe complet d’ordre p, alors le nombre chromatique est supérieur ou égal à p.

Important

slide52

Comment colorier un graphe ?

On utilise l’algorithme de Welsh et Powell…

Les sommets ont été ordonnés par numéro.

slide54

Les sommets ont été ordonnés par ordre décroissant de leurs degrés

Attention, l’algorithme de Welsh-Powell ne donne pas forcément le nombre chromatique…

slide55

Notion d’algorithme

Un algorithme peut être défini comme un processus, une suite d'instructions permettant la résolution d'un problème donné dans toute sa généralité et en particulier quelle que soient les données du problème.

Le terme algorithme tire son origine du nom du mathématicien Al-Khwarizmi, né vers 780 dans la région du Kharezm (d'où son nom d'ailleurs), située au sud de la mer d'Aral, et mort vers 850.

slide56

Quelques exemples classiques d’utilisation

organisation d’examens ;

organisation de conseil de classes (Bréal 59 page 251) ;

coloriage de cartes (Bréal 57 page 250) ;

incompatibilité d’humeur (Déclic TD4 page 258) ;

approvisionnement de chantiers par différentes routes (Déclic 53 page 289).

slide58

Longueur d’une chaîne d’un graphe quelconque = nombre des arêtes qui la constituent.

Distance entre deux sommets = longueur de la plus courte chaîne joignant ces sommets.

Diamètre d’un graphe = la plus grande distance entre deux sommets.

Poids (ou valeur) d’une chaîne d’un graphe pondéré (ou valué) = somme des poids des arêtes qui la constituent.

slide62

La marque d’un sommet donne la longueur d’une chaîne de poids minimal reliant le point A de départ à ce sommet.

slide63

Plusieurs chaînes de poids minimum sont parfois possibles : voir par exemple Déclic numéro 9 page 282.

slide65

Etude d’une situation (à partir de l’exercice 36 page 244 du Bréal)

On dispose d’une urne rouge contenant une boule rouge et quatre boules noires.On dispose aussi d’une urne noire contenant trois boules rouges et une boule noire.On effectue une suite de tirage d’une boule selon les règles suivantes :1) le premier tirage a lieu dans l’une des deux urnes choisies au hasard ; 2) après chaque tirage dans une urne, la boule est remise dans la même urne ; 3) après chaque tirage, on tire dans l’urne qui a la couleur de la boule tirée.Modéliser cette situation.

Urne rouge

Urne noire

slide66

Première idée : l’arbre de probabilité

Deuxième tirage

Choix de l’urne

Premier tirage

1/5

br

br

UR

1/5

bn

4/5

UR

3/4

br

4/5

bn

UN

1/2

Urne rouge

bn

1/4

1/2

1/5

br

br

UR

3/4

bn

4/5

UN

3/4

br

1/4

bn

UN

Urne noire

bn

1/4

slide67

ne tirage

(n + 1)e tirage

1/5

br

br

UR

pn

bn

4/5

3/4

br

qn

bn

UN

bn

1/4

(probabilités conditionnelles)

(probabilités simples)

On en déduit que :

slide68

Si la suite (pn) a une limite p, elle vérifie nécessairement :

Ce qui donne p = 15/31 (et donc q = 16/31).

Travaillons donc avec pn – 15/31. La relation de récurrence donne :

La suite (pn– 15/31) est géométrique de raison – 11/20 : elle converge vers 0, et ce quel que soit le choix de p0.

slide69

Deuxième représentation : le graphe probabiliste

Deux états possibles : premier état, boule rouge ; deuxième état, boule noire.

Quatre probabilités conditionnelles :probabilité d’avoir une boule rouge sachant qu’au tirage précédent, on a eu une boule noire, etc.

Un graphe pondéré (le graphe probabiliste) qui visualise cette situation

4/5

1/4

1/5

3/4

La matrice de transition du graphe probabiliste : M =

se traduit par :

slide70

À l’aide de la matrice, on peut calculer simplement les probabilités pn et qn et voir comment elles évoluent.

Problème : comment calculer M n ?

Le résultat général d’une situation à deux états est au programme (deux démonstrations dans les manuels : par les suites, comme dans notre exemple, ou par le calcul explicite de Mn par la formule du binôme, comme dans le document d’accompagnement.)

slide71

La visualisation de la limite peut être faite avec une calculatrice : dans notre exemple, Mn semble avoir pour limite :

On démontre que c’est bien la limite en utilisant une des deux méthodes précédemment exposées.

slide73

Quelques définitions :

Matrice stochastique : matrice dont les coefficients sont positifs et dont la somme sur chaque ligne vaut 1. C’est le cas par exemple de la matrice de transition d’un graphe probabiliste.

Chaîne de Markov : on les rencontre quand on a affaire à un système qui peut prendre un nombre fini d’états et qui évolue par étapes successives d’un état à un autre. La probabilité qu’à une étape donnée le système soit dans un état ne dépend que l’état précédent.Plus précisément, une chaîne de Markov est une suite de variables aléatoires (Xn), chacune prenant pour valeurs les différents états possibles.

Graphe probabiliste : graphe orienté à k sommets, pondéré par des nombres positifs tels que la somme des poids des arêtes sortant de chaque sommet vaut 1. Chacun des poids peut s’interpréter comme une probabilité conditionnelle.

slide75

Résultat général

On considère un graphe probabiliste à k états (numérotés de 1 à k). On appelle M la matrice de transition de ce graphe (mij est la probabilité de passer de l’état i à l’état j) et on suppose que les mij sont tous strictement positifs.

On note Pn le vecteur à une ligne et k colonnes donnant les probabilités des k états à l’étape n.

1) La suite (Pn) admet une limite P, indépendamment du vecteur initial P0.

2) La suite (Mn) converge vers une matrice M, dont les k lignes sont identiques, la somme des termes d’une ligne valant 1.

3) PM = P.

4) PM = P.(On dit que P est un état stable de la matrice M)

slide76

Remarques sur les puissances de matrice…

L’habitude pour calculer la puissance n-ième d’une matrice M (stochastique ou non) est de la réduire en calculant ses valeurs propres c’est-à-dire en cherchant les nombres réels ou complexes tels que : MV = VSi la matrice M est diagonalisable, on peut écrire :

donc

Et la limite de Dn, et de Mn, est facile à obtenir.

Que sait-on des valeurs propres d’une matrice stochastique ?

1 est toujours valeur propre, associée au vecteur propre constitué d’une colonne de 1 ; si les coefficients de la matrice M sont tous strictement positifs, 1 est valeur propre simple et les autres valeurs propres ont un module strictement inférieur à 1.

et la limite de Dn est facile à déterminer.

slide77

Voir aussi l’exemple de Gérard Grancher… (Kevin et ses retards au lycée) http://www.univ-rouen.fr/upresa6085/Persopage/Grancher/cdm2001.html

slide78

Kévin n’arrive pas toujours à l’heure au lycée :

  • il n’est jamais en retard ou en avance deux jours consécutifs ;
  • s’il était en retard la veille, il sera en avance une fois sur deux ;
  • quand un jour il est en avance, le lendemain Kévin sera en retard une fois sur quatre ;
  • Kévin a la même probabilité d’être en retard, ponctuel ou en avance, quand la veille il était à l’heure.

P

A

R

slide79

Questions :

  • Kévin était en avance le jour de la rentrée, que peut-on prévoir pour le troisième jour ?
  • Quand il est en retard, Kévin doit venir chercher un billet de retard auprès du conseiller principal d’éducation. Avec quelle fréquence Kévin visitera le bureau du CPE ?
  • Au troisième retard, un avertissement sera décerné à Kévin. En moyenne, au bout de combien de jours, cet événement se réalisera-t-il ?
  • Jérémie, le copain de Kévin, fréquente lui aussi assez régulièrement le bureau du CPE. Pouvez-vous aider le CPE à estimer la matrice de transition modélisant le comportement de Jérémie ?
