离子交换软化实验

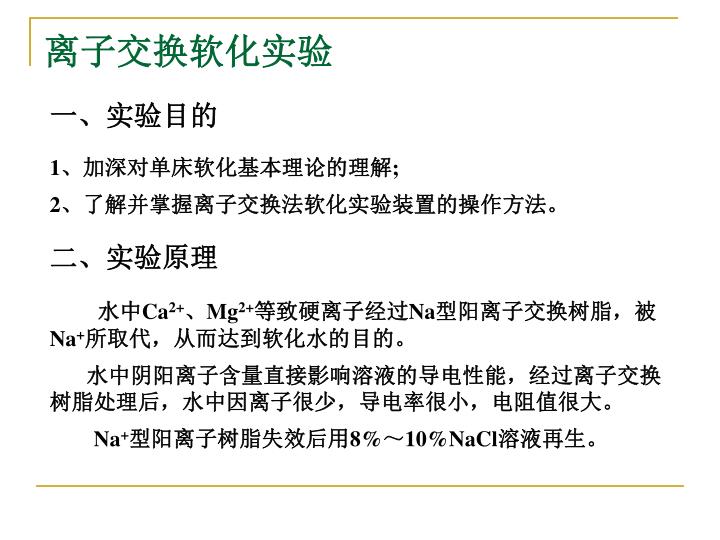

1. 离子交换软化实验 一、实验目的 1、加深对单床软化基本理论的理解; 2、了解并掌握离子交换法软化实验装置的操作方法。 二、实验原理 水中Ca2+、Mg2+等致硬离子经过Na型阳离子交换树脂，被Na+所取代，从而达到软化水的目的。 水中阴阳离子含量直接影响溶液的导电性能，经过离子交换树脂处理后，水中因离子很少，导电率很小，电阻值很大。 Na+型阳离子树脂失效后用8%～10%NaCl溶液再生。

2. 离子交换软化实验 三、实验设备及材料 1、软化装置1套； 2、PHS-25型酸度计1台； 3、DDS—307型电导率仪1台； 4、100mL烧杯2个； 5、温度计1个； 6、8～10%NaCl溶液。

3. 进气口 7 2 4 Na 1 型 中排口 3 5 进水口 6 8 放空口 出水口 离子交换软化实验 三、实验设备及材料 离子交换（软化）装置图

4. 进气口 7 2 Na 4 型 中排口 1 3 5 6 8 放空口 出水口 离子交换软化实验 四、实验方法与操作 1、熟悉实验装置，理清所有管路，了解每个阀门的作用。确定所有阀门为全闭。测定原水温度、 pH值及电导率。

5. 进气口 7 2 Na 4 型 中排口 1 3 5 6 8 放空口 出水口 离子交换软化实验 四、实验方法与操作 2、打开1、3、5、7阀门，将蠕动泵进水口投入清水池，调节蠕动泵转速到20rpm，反洗Na型床5min，停泵，关闭所有阀门。 20rpm 清水池

6. 进气口 7 2 Na 4 型 中排口 1 3 5 6 8 放空口 出水口 离子交换软化实验 四、实验方法与操作 3、先打开5、7阀门，然后慢慢打开6阀门使水流出，直到Na型床中的液面高出树脂层15cm为止，关闭所有阀门。 清水池

7. 进气口 7 2 Na 4 型 中排口 1 3 5 6 8 放空口 出水口 离子交换软化实验 四、实验方法与操作 4、打开1、2、5、6阀门，将蠕动泵进水口投入NaCl池，转速调到20rpm，使8～10%的NaCl溶液流过Na型床，进行Na型床再生。20分钟后停止进水，保持阀门开闭不变。 20rpm NaCl

8. 进气口 7 2 Na 4 型 中排口 1 3 5 6 8 放空口 出水口 离子交换软化实验 四、实验方法与操作 5、将蠕动泵进水口投入清水池，调节蠕动泵转速到50rpm，用清水淋洗Na型床。测6阀门出水pH，直到中性为止。停泵，关闭6阀门。 50rpm 清水池

9. 进气口 7 2 Na 4 型 中排口 1 3 5 6 8 放空口 出水口 离子交换软化实验 四、实验方法与操作 6、软化实验。保持阀门开闭不变，调整蠕动泵转速分别为70、 90rpm，每种转速运行5分钟，测8阀出水电导率及pH。 70、90rpm 测电导率、pH 清水池

10. 1、把实验所测数据填入下表 离子交换软化实验 五、实验数据记录与处理

11. 2、查蠕动泵转速—流量图求得蠕动泵转速分别为20、40、50、70、90、120rpm时流量，并根据，s=π·r2（r=0.025m为交换柱内径）求得交换柱水流速度。2、查蠕动泵转速—流量图求得蠕动泵转速分别为20、40、50、70、90、120rpm时流量，并根据，s=π·r2（r=0.025m为交换柱内径）求得交换柱水流速度。 离子交换软化实验 五、实验数据记录与处理

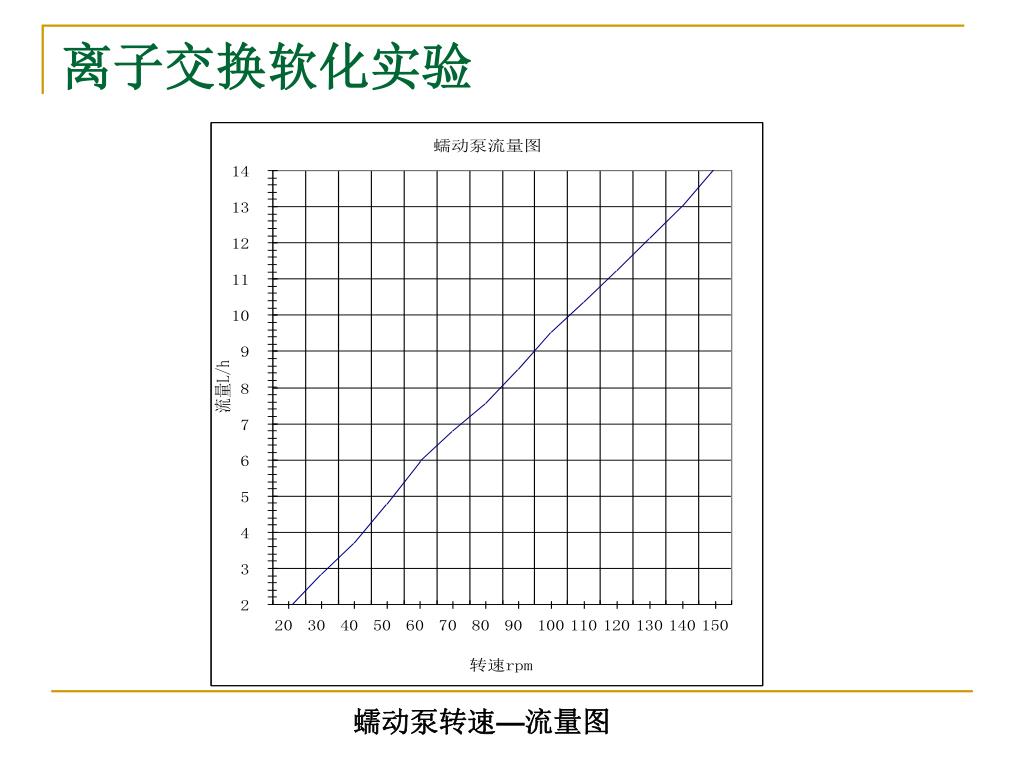

12. 离子交换软化实验 蠕动泵转速—流量图
