  1. Урганч Давлат Университети “Информатика ва AT” кафедраси Мавзу Ахборот хисоблаш тармоклари Тузувчи Жафаров С.К. 2013 йил

  2. Ахборот хисоблаш тармоклари (АХТ) Ахборот хисоблаш тармоги деб, узатиш каналлари оркали богланган икки ва ундан ортик компьютерларга айтилади

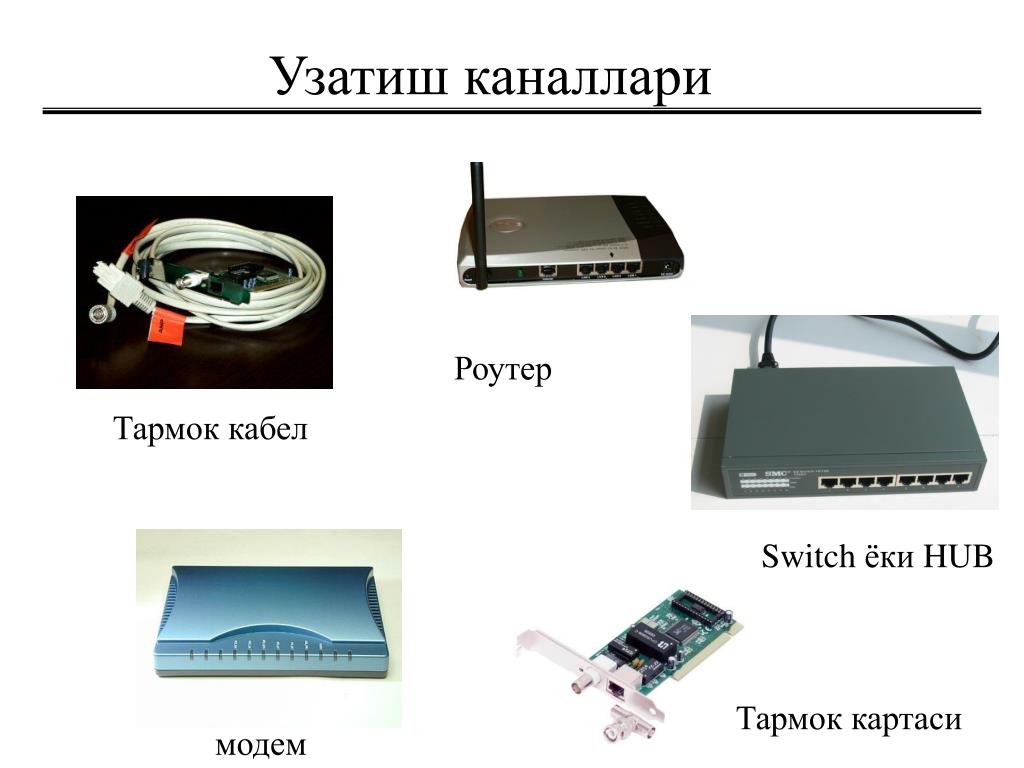

  3. Узатиш каналлари Роутер Тармок кабел Switch ёки HUB Тармок картаси модем

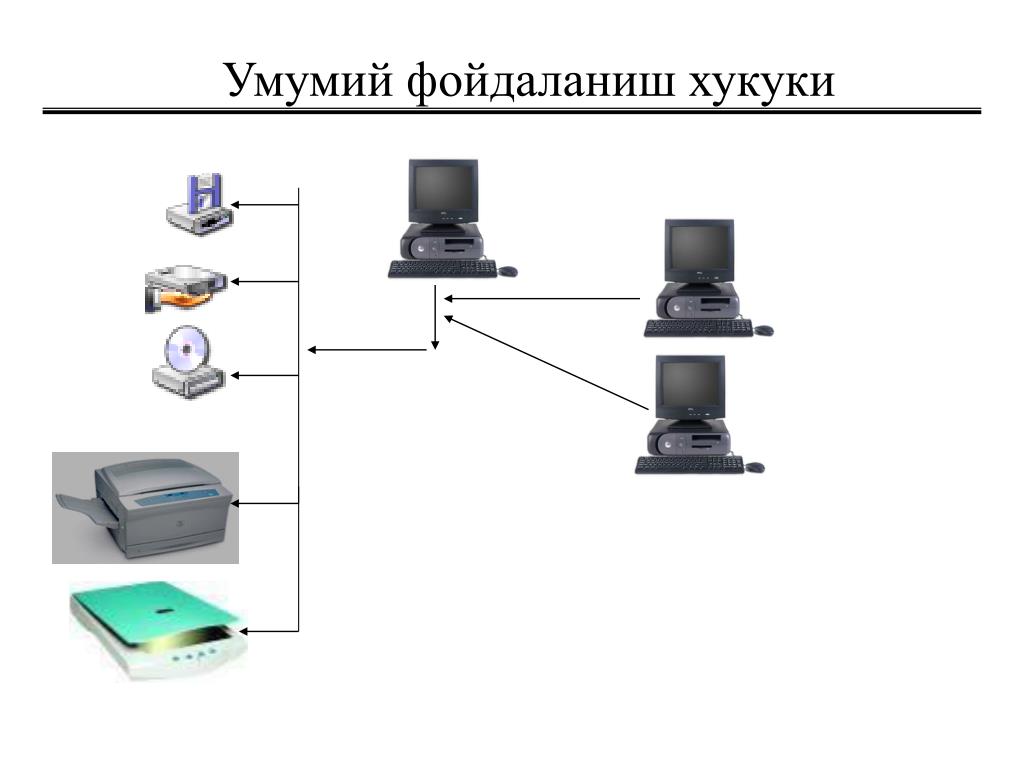

  4. Умумийфойдаланиш хукуки

  5. Умумий фойдаланиш хукуки бериш мумкин дастурий таъминот Алохида папка ва файллар

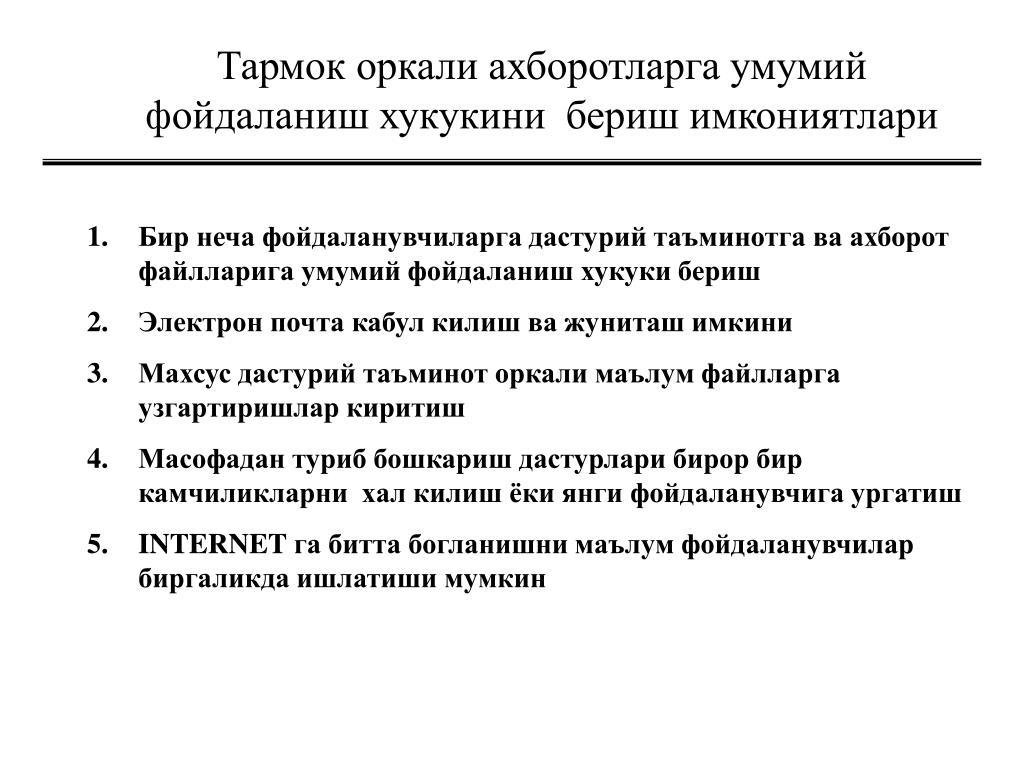

  6. Тармок оркали ахборотларга умумий фойдаланиш хукукини бериш имкониятлари • Бир неча фойдаланувчиларга дастурий таъминотга ва ахборот файлларига умумий фойдаланиш хукуки бериш • Электрон почта кабул килиш ва жуниташ имкини • Махсус дастурий таъминот оркали маълум файлларга узгартиришлар киритиш • Масофадан туриб бошкариш дастурлари бирор бир камчиликларни хал килиш ёки янги фойдаланувчига ургатиш • INTERNET га битта богланишни маълум фойдаланувчилар биргаликда ишлатиши мумкин

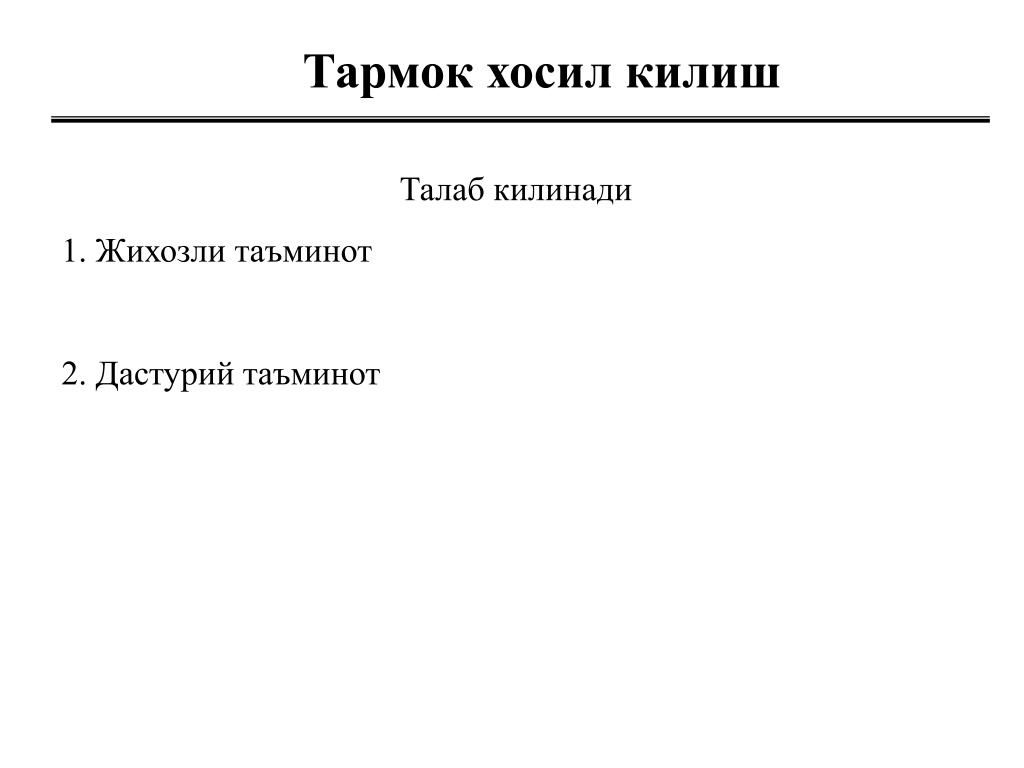

  7. Тармок хосил килиш Талаб килинади 1. Жихозли таъминот 2. Дастурий таъминот

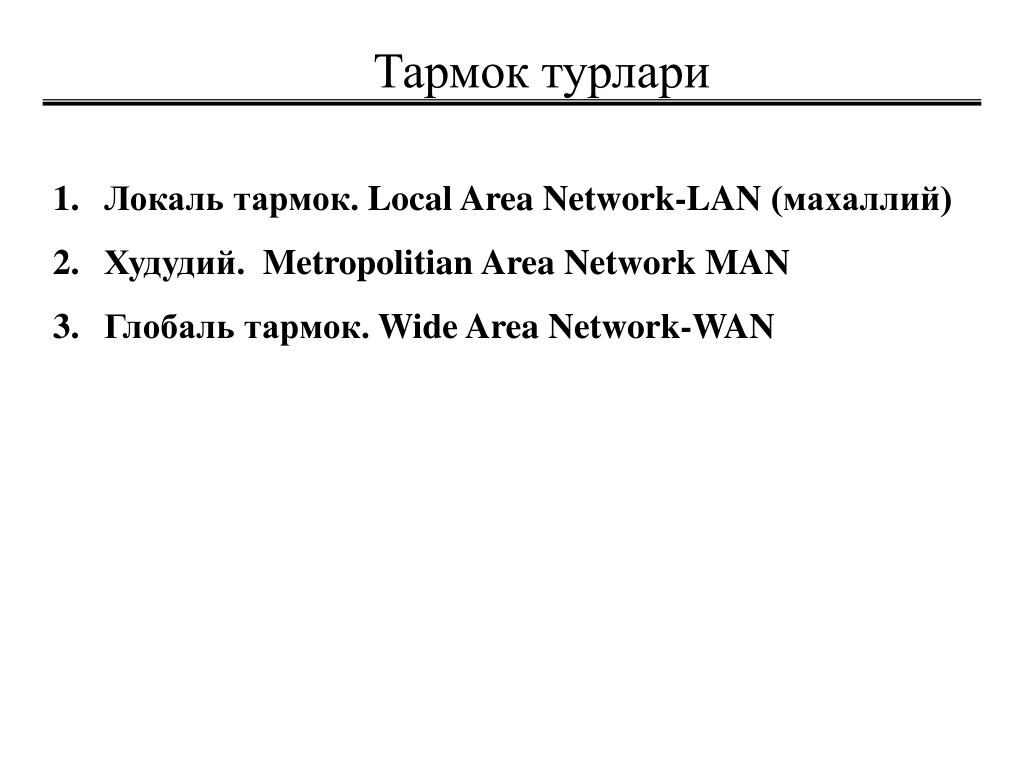

  8. Тармок турлари • Локаль тармок. Local Area Network-LAN (махаллий) • Худудий. Metropolitian Area Network MAN • Глобаль тармок. Wide Area Network-WAN

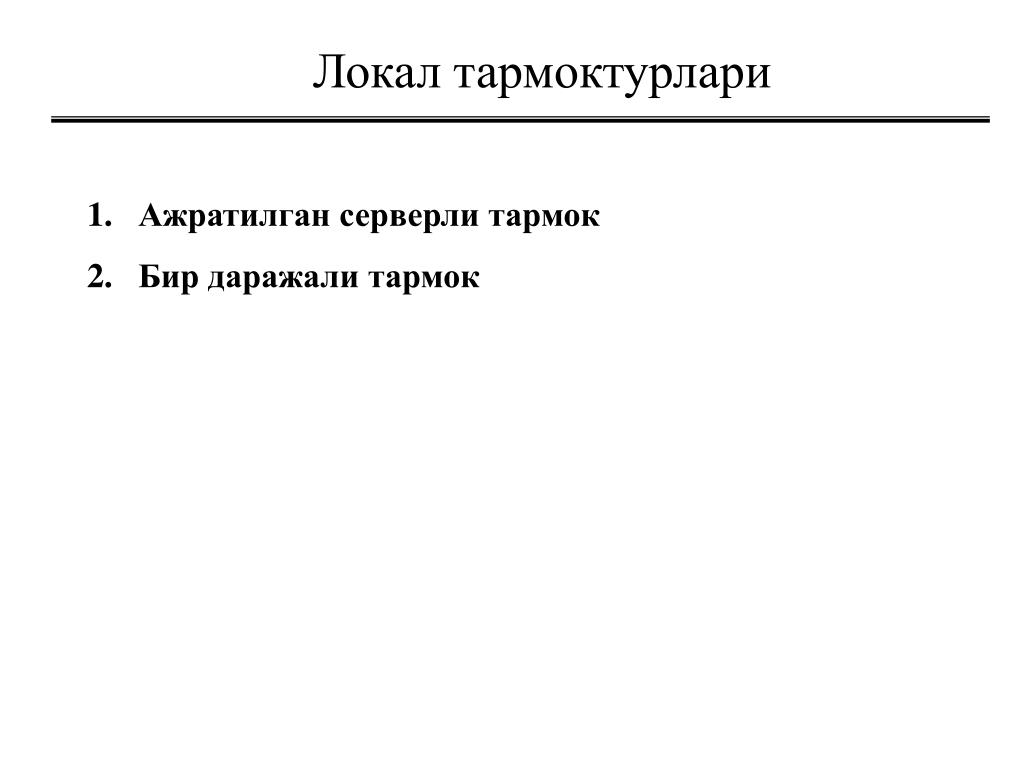

  9. Локал тармоктурлари • Ажратилган серверли тармок • Бир даражали тармок

  10. Ажратилган Серверли тармоги Сервер – тармокдаги МИЖОЗларга узининг барча ресурслардан фойдаланиш хукукини беради Умумий ишлатиладиган принтер Файл сервер

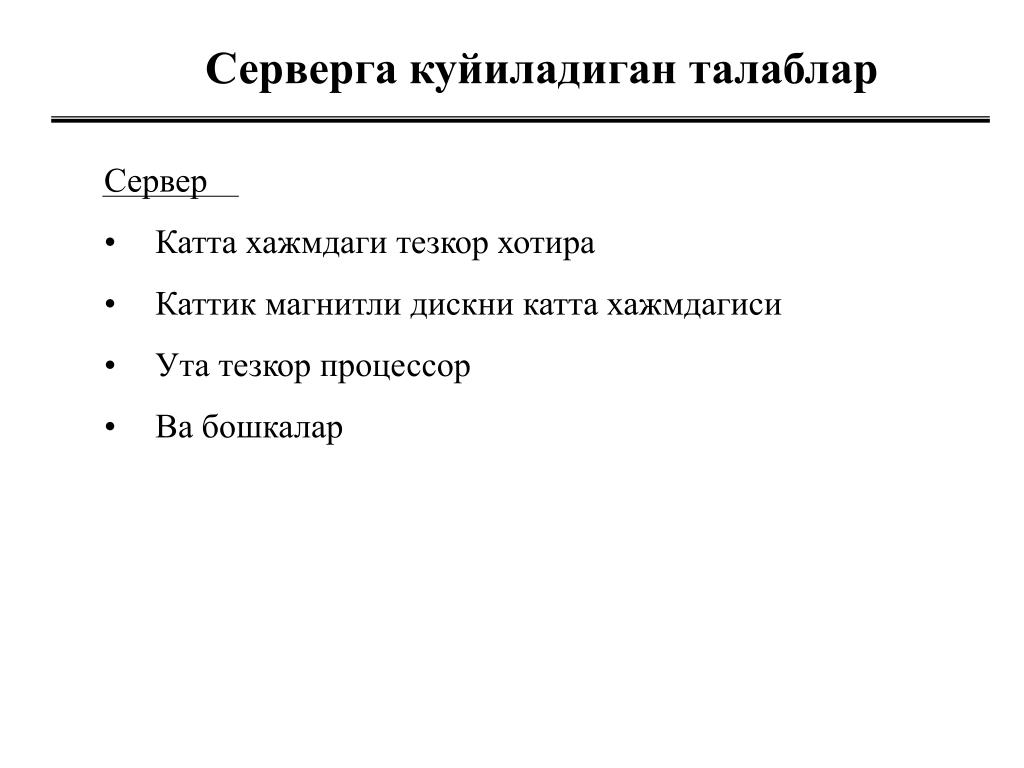

  11. Серверга куйиладиган талаблар Сервер • Катта хажмдаги тезкор хотира • Каттик магнитли дискни катта хажмдагиси • Ута тезкор процессор • Ва бошкалар

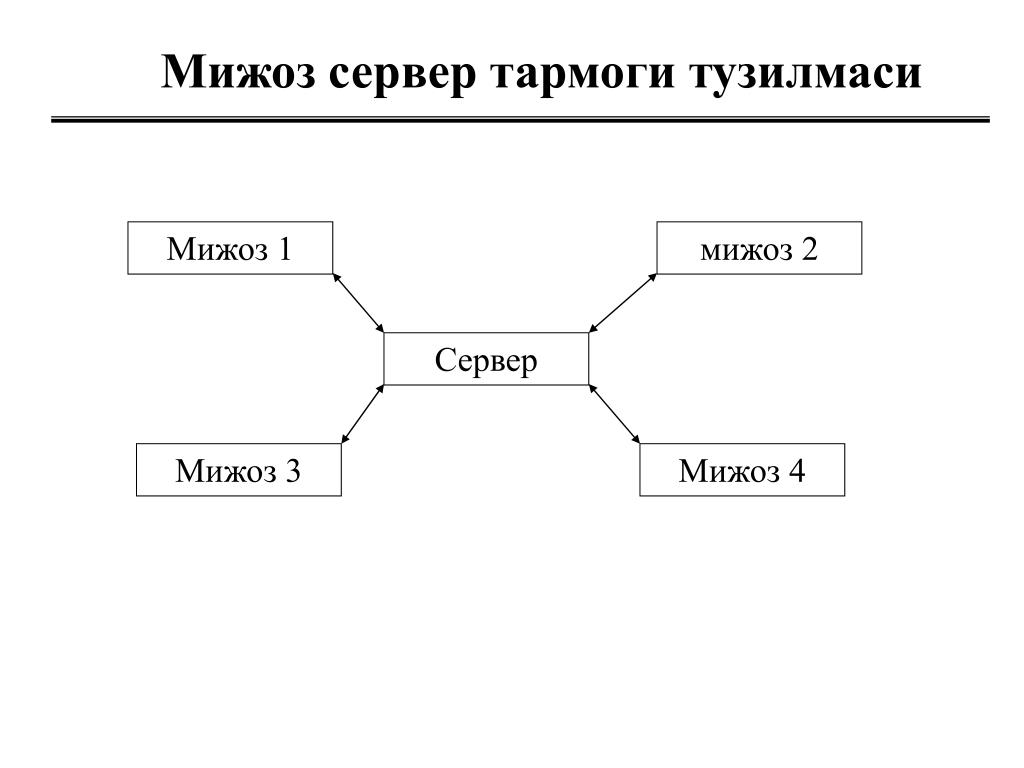

  12. Мижоз сервер тармоги тузилмаси Мижоз 1 мижоз 2 Сервер Мижоз 3 Мижоз 4

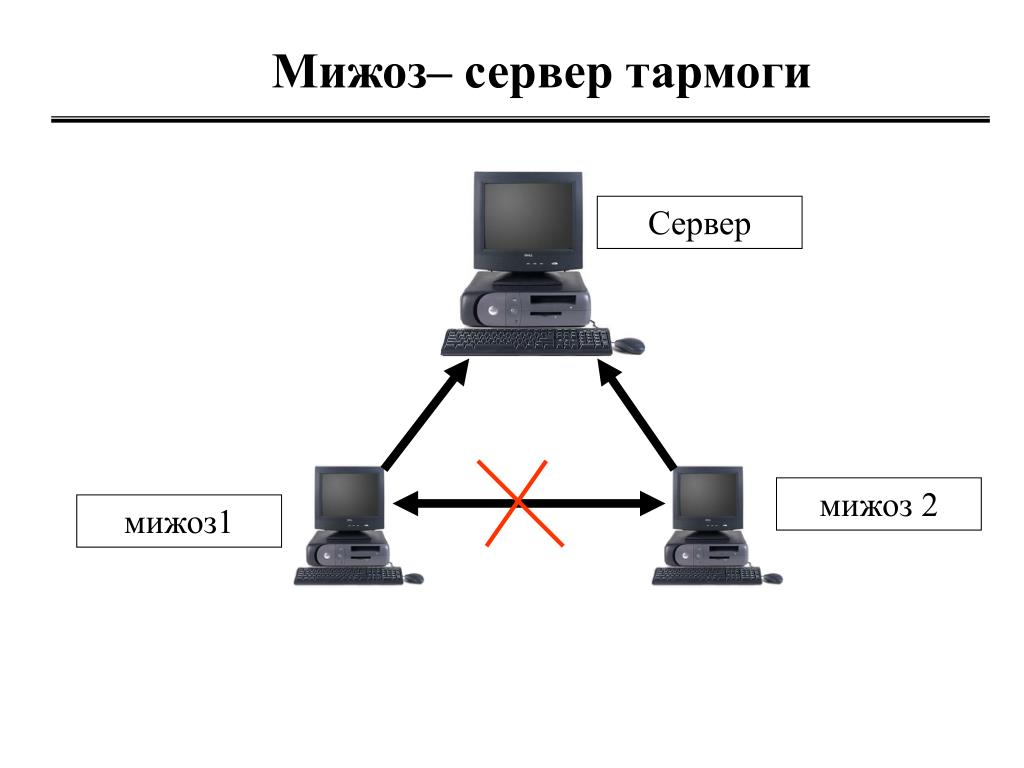

  13. Мижоз– сервер тармоги Сервер мижоз 2 мижоз1

  14. Мижоз – сервер тармоги дастурий таъминоти Сервер –махсус ОС турлари • Novell - Netware • Windows NT server • Windows 2000 server • Windows 2003 server • Ва бошкалар

  15. Мижоз– сервер тармоги мижоз–бу оддий шахсий компьютер • DOS • Windows • Ва бошкалар • Умуман ОС урнатилмаслиги хам мумкин

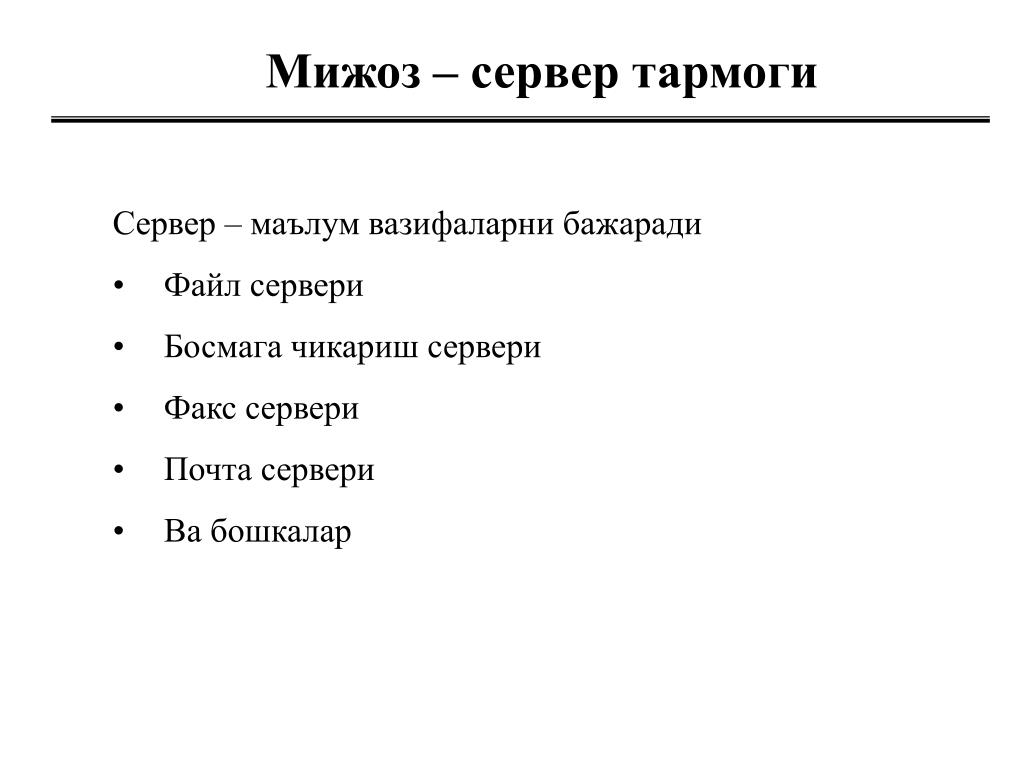

  16. Мижоз – сервер тармоги Сервер – маълум вазифаларни бажаради • Файл сервери • Босмага чикариш сервери • Факс сервери • Почта сервери • Ва бошкалар

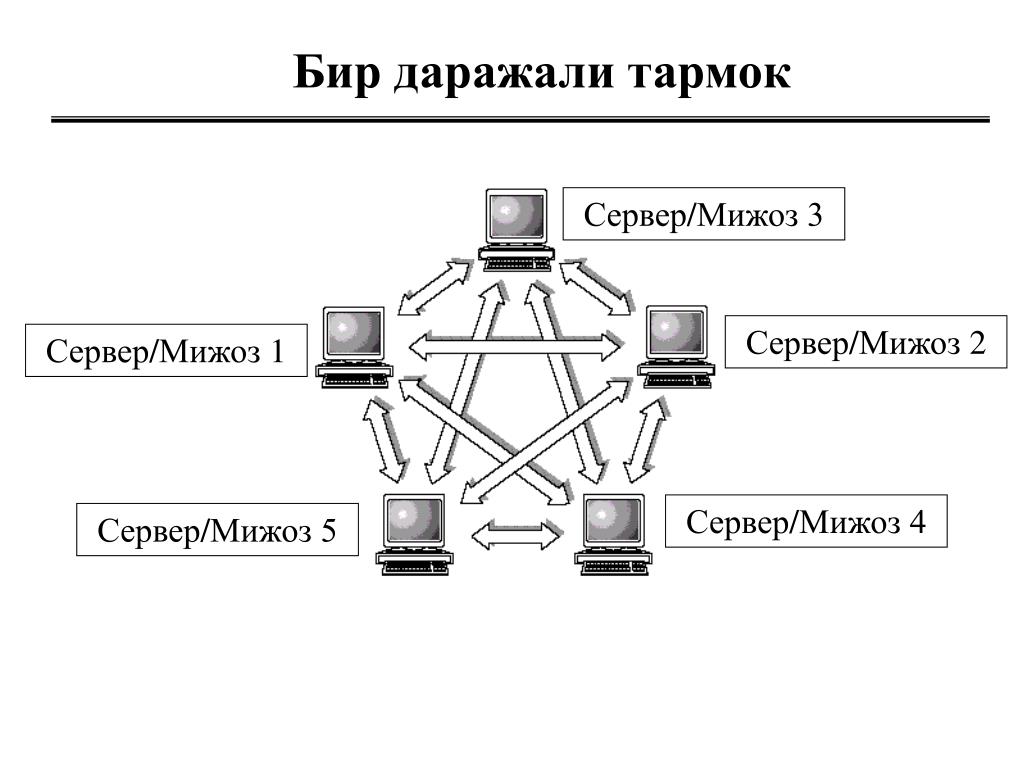

  17. Бир даражали тармок Сервер/Мижоз 3 Сервер/Мижоз 2 Сервер/Мижоз 1 Сервер/Мижоз 4 Сервер/Мижоз 5

  18. Бир даражали тармок Афзалликлари 1.Битта ШК ни файл сервер килиб куйиш шарт эмас. 2. Нархи арзон ва ута ишончли Камчиликлари • Тармок иши самарадорлиги стансицялар сонига богликлиги • Тармокни бошкариш мураккаблиги • Ахборотни химоялашнинг кийинлиги • Станциялар дастурий таъминотини янгилаш ва узгартиришнинг кийинлиги

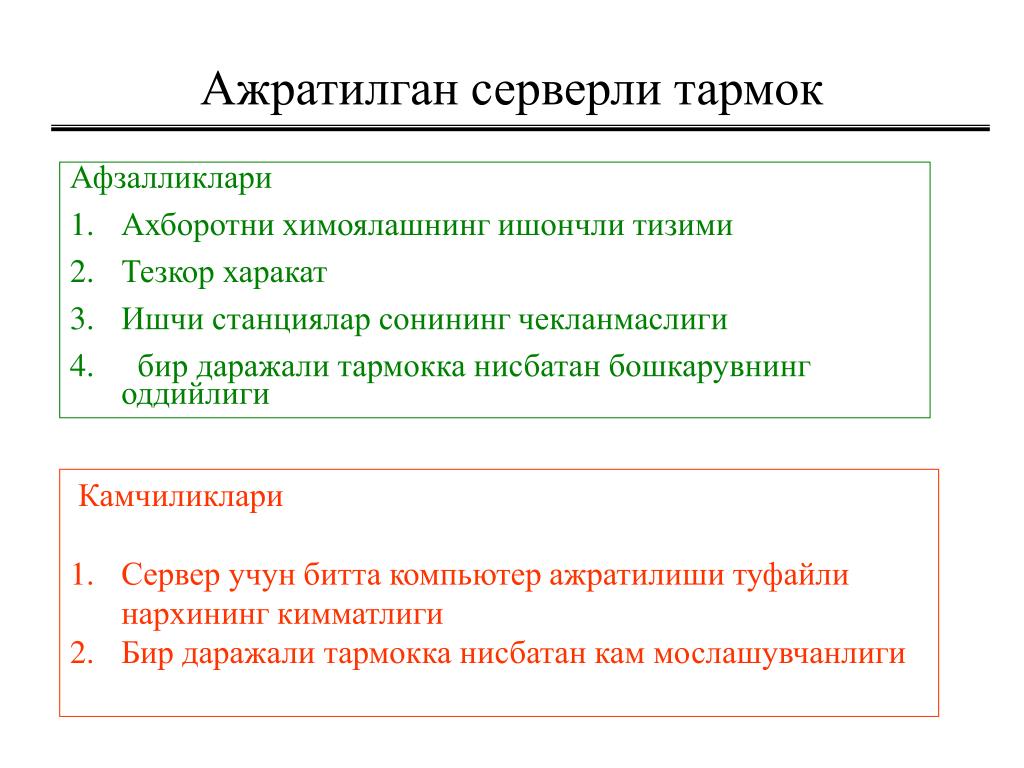

  19. Ажратилган серверли тармок Афзалликлари • Ахборотни химоялашнинг ишончли тизими • Тезкор харакат • Ишчи станциялар сонининг чекланмаслиги • бир даражали тармокка нисбатан бошкарувнинг оддийлиги Камчиликлари • Сервер учун битта компьютер ажратилиши туфайли нархининг кимматлиги • Бир даражали тармокка нисбатан кам мослашувчанлиги

  20. Тармокка талаблар Энг оддий тармокдан то энг кенг имкониятли тармоккача • Шкнинг физик богланиши (кабель ёки симсиз алока) • Тармок карталари, коммутатор, концентратор, модем ва бошкалар • Телефон тармоги ёки бошка алохида линиялар • Умумий богланиш коидалари (протокол) • Тармок операцион тизими (дастурий таъминоти) • Умумий ишлатиладиган ресурслар (HDD,FDD,CD-ROM, Printer ва бошкалар )

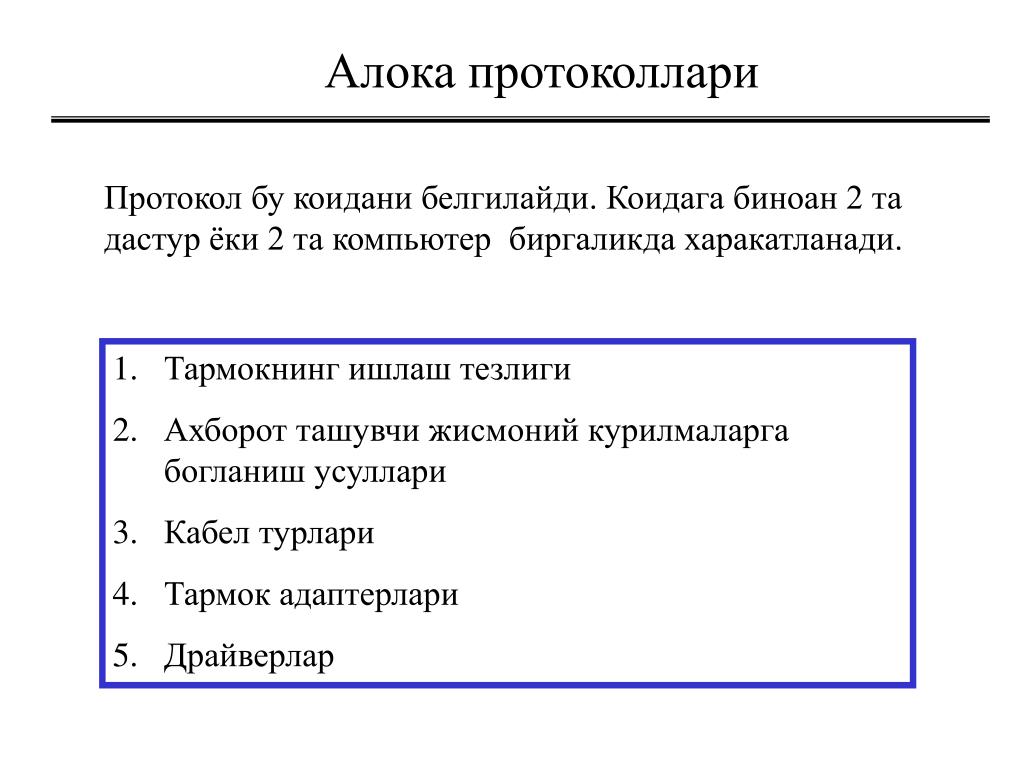

  21. Алока протоколлари Протокол бу коидани белгилайди. Коидага биноан 2 та дастур ёки 2 та компьютер биргаликда харакатланади. • Тармокнинг ишлаш тезлиги • Ахборот ташувчи жисмоний курилмаларга богланиш усуллари • Кабел турлари • Тармок адаптерлари • Драйверлар

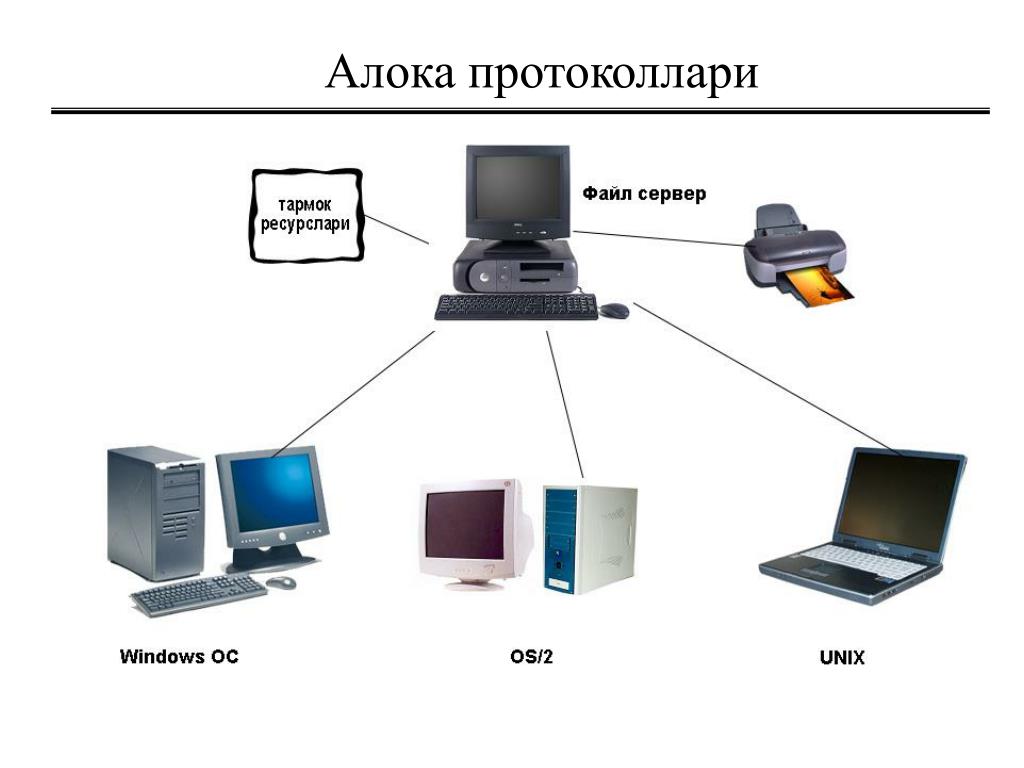

  22. Алока протоколлари

  23. Ethernet ва Token Ring IEEE (Institute of Electrical and Electronic Engineers ) Ethernet IEEE 802.3 Token Ring IEEE 802.5 UTP 5 кабели Fast Ethernet – 2жуфт Gigabit Etherhet – 4 жуфт Коаксиал кабел Калин Ингичка

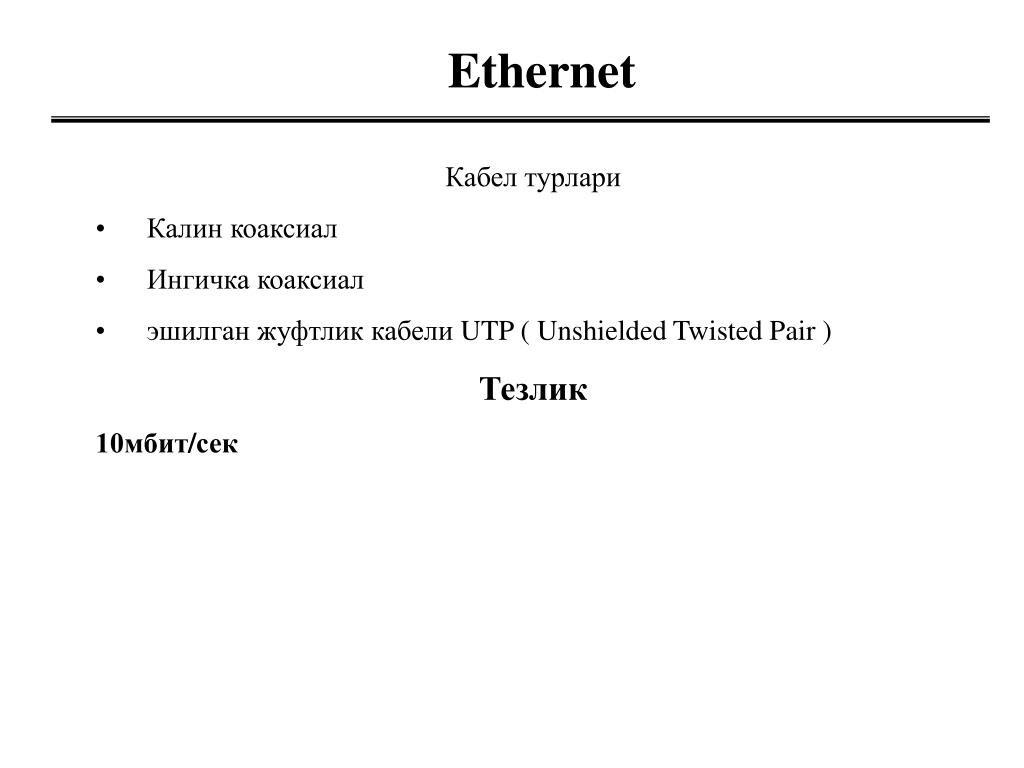

  24. Ethernet Кабел турлари • Калин коаксиал • Ингичка коаксиал • эшилган жуфтлик кабели UTP ( Unshielded Twisted Pair ) Тезлик 10мбит/сек

  25. Fast Ethernet Кабел турлари UTP Оптотолали кабель Тезлик 10мбит/сек 100Мбит/сек

  26. Gigabit Ethernet Кабел турлари UTP Оптотолали кабель Тезлик 1000 мбт/сек

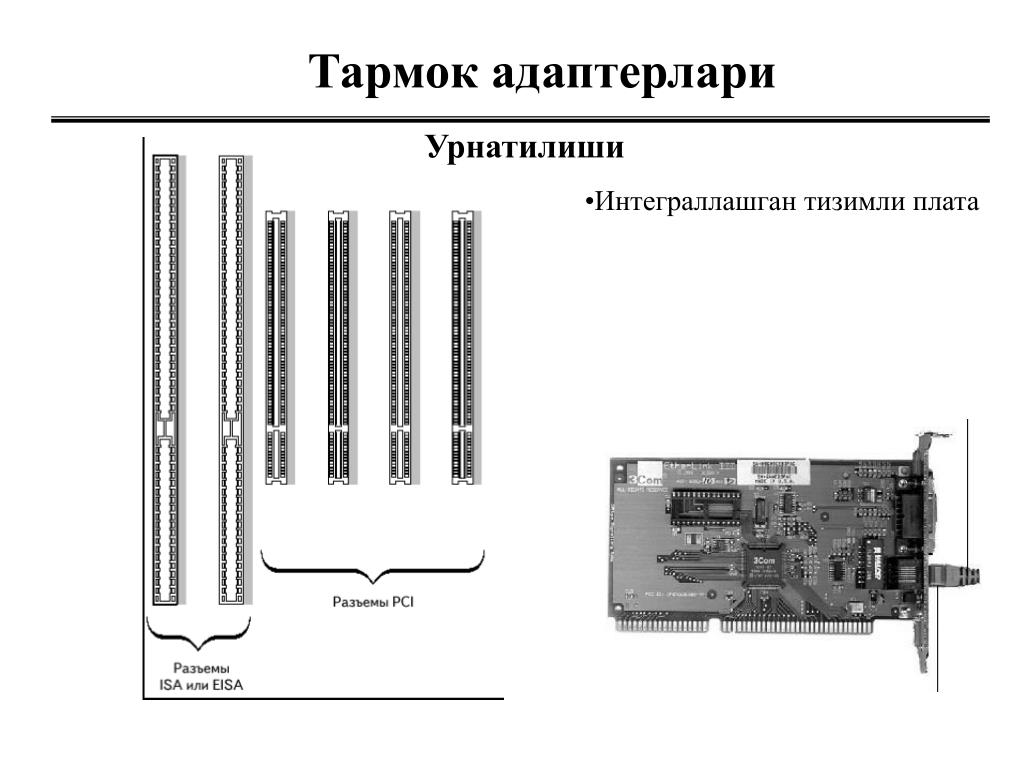

  27. Тармок адаптерлари Урнатилиши • Интеграллашган тизимли плата

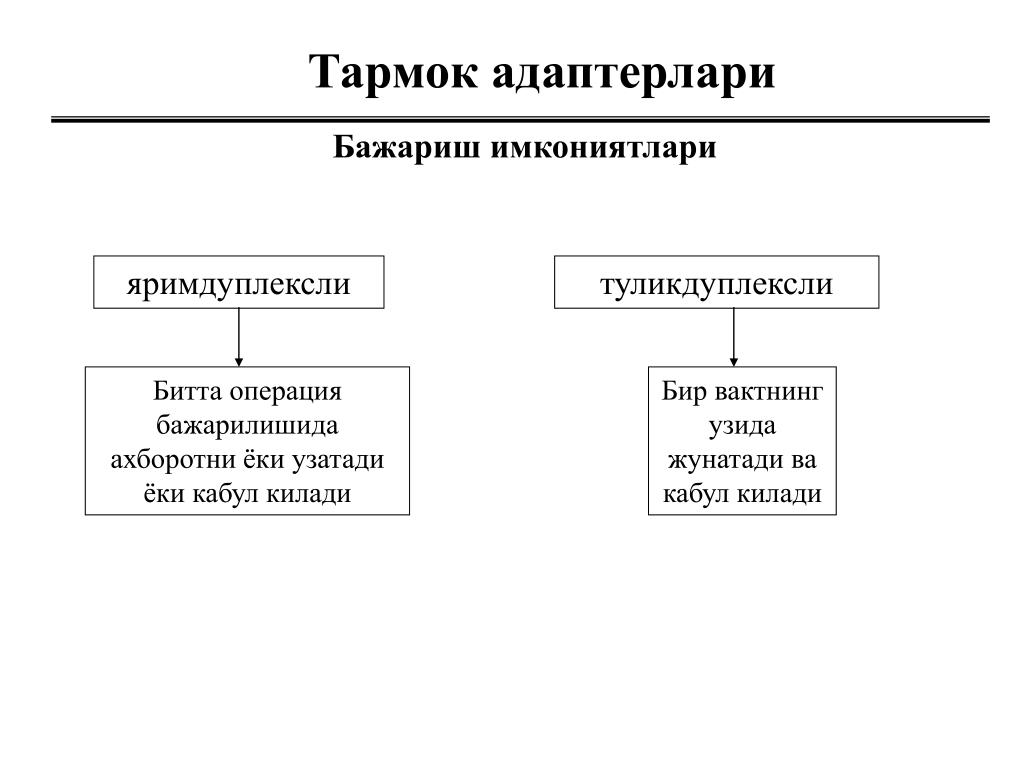

  28. Тармок адаптерлари Бажариш имкониятлари яримдуплексли туликдуплексли Битта операция бажарилишида ахборотни ёки узатади ёки кабул килади Бир вактнинг узида жунатади ва кабул килади

  29. Тармок адаптерлари Разъемлар

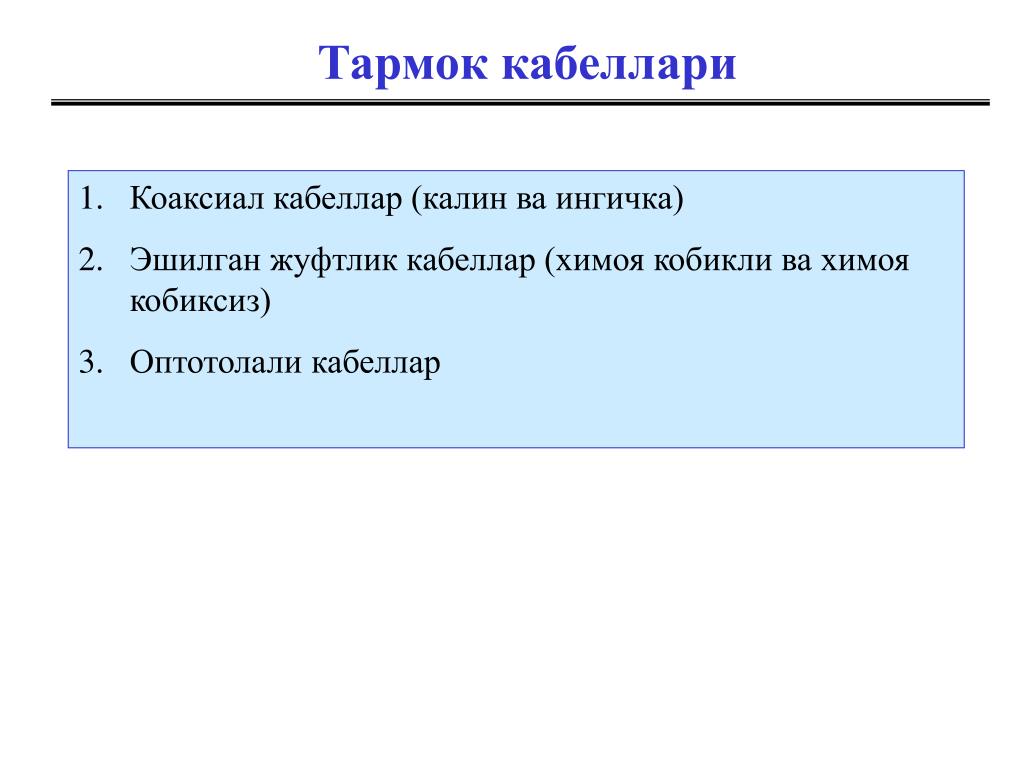

  30. Тармок кабеллари • Коаксиал кабеллар (калин ва ингичка) • Эшилган жуфтлик кабеллар (химоя кобикли ва химоя кобиксиз) • Оптотолали кабеллар

  31. Тармок кабеллари

  32. Тармок кабеллари Эшилган жуфтли кабеллар Экранлаштирилмаган RJ-45

  33. Тармок кабеллари Жуфт эшилан экранлаштирилган кабел

  34. Оптотолали кабеллар

  35. Тармок топологияси Шина топологияси

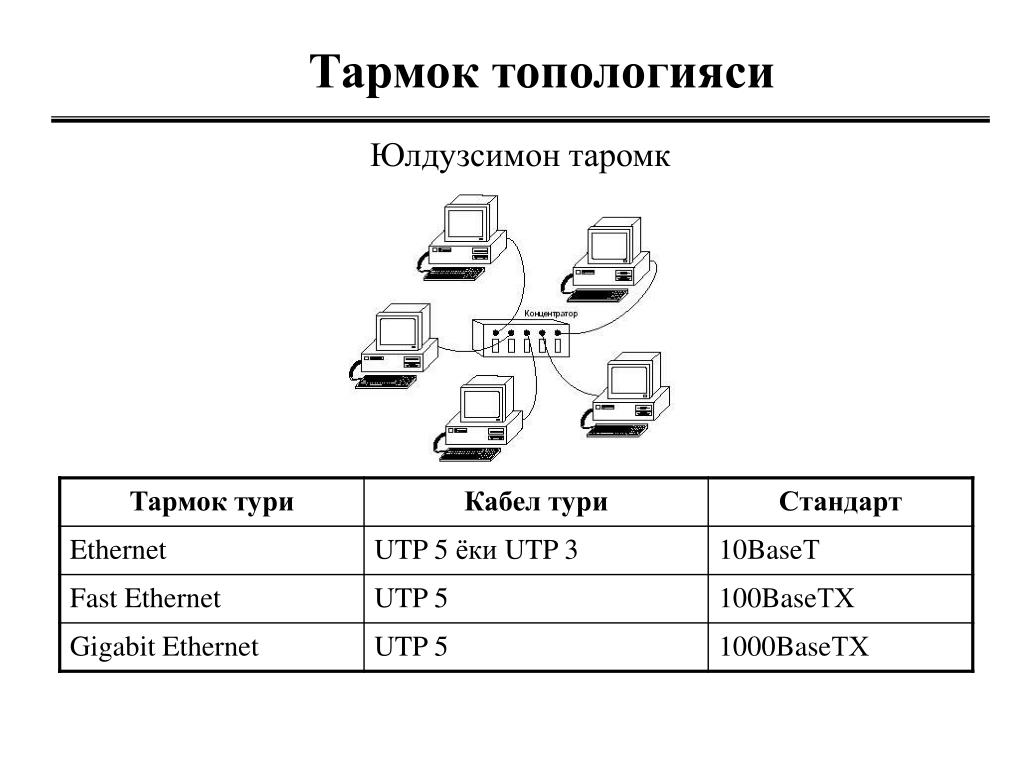

  36. Тармок топологияси Юлдузсимон таромк

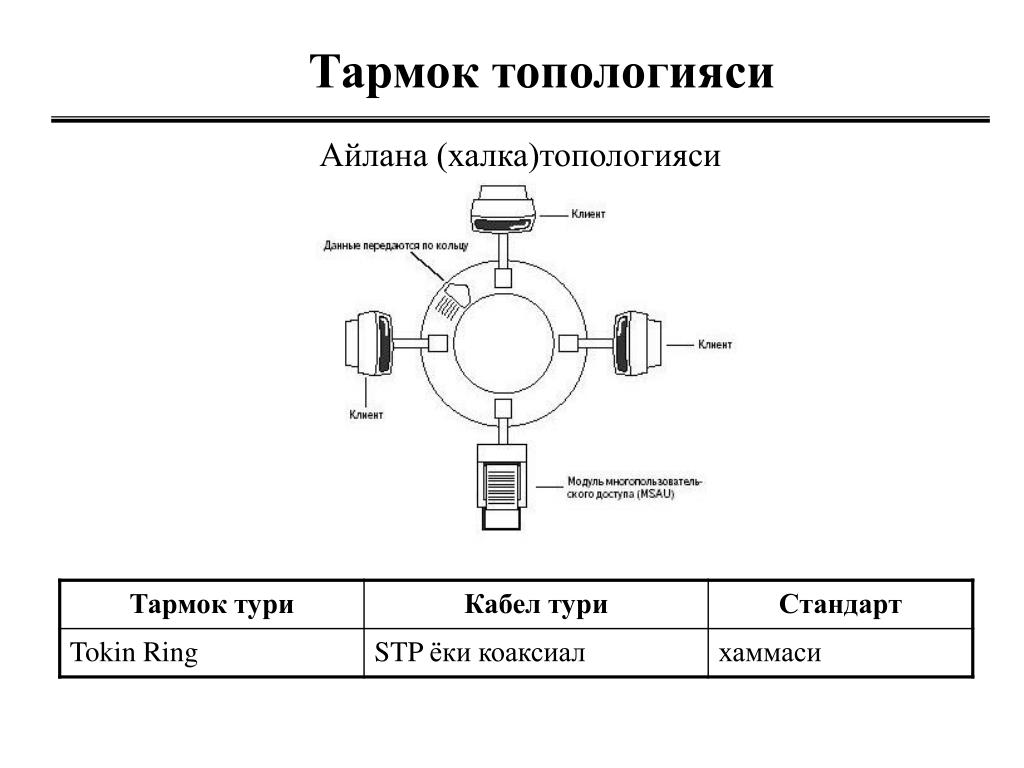

  37. Тармок топологияси Айлана (халка)топологияси
