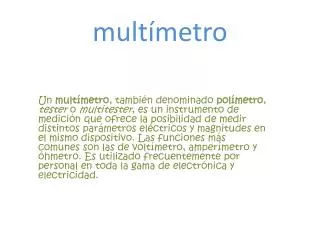

  1. multímetro Un multímetro, también denominado polímetro, tester o multitester, es un instrumento de medición que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en el mismo dispositivo. Las funciones más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado frecuentemente por personal en toda la gama de electrónica y electricidad.

  2. escalas • Las escalas son rangos de funcionamiento del multímetro, en multímetros analógicos las escalas se pueden ver en la parte donde se encuentra la aguja que indica la medición. Pej. si se mide voltaje una escala puede ser de 1 mV- 0.1V, otra de 0.1V a 100V... etc., lo anterior es un reflejo de la perilla de escala del multimetro en donde también vienen esos rangos, así pues la escala debe ser seleccionada antes de tomar una medición. En algunos multimetros digitales modernos esto ya no es necesario ya que automáticamente al sensar la magnitud medida se ajustan a la escala adecuada.

  3. imagen

  4. medidas • Para medir la tensión de rizado, conectar el multímetro en medida de tensión en corriente alterna  (AC voltaje). • Colocar la punta de pruebas positiva (+)  en el terminal "BAT" del alternador (no hacerlo sobre la batería) y la punta de pruebas negativa (-) a masa.  • Medida de la corriente de fuga • Si alguno de los diodos rectificadores no se halla en buen estado es posible que haya alguna fuga de corriente desde la batería hacia el alternador, lo que provoca a la larga un deterioro de la placa portadiodos y la descarga de la batería. • La corriente de fuga se mide conectando el multímetro en serie con el alternador en el cable de salida hacia la batería, situando el selector en medida de corriente  y con el motor parado. La corriente máxima fuga no debe superar los  0,5 miliamperios, de lo contrario habrá que desconectar el alternador de la batería y comprobar el estado de los diodos.

  5. Uso de la ca • * Para el uso de artefactos electrónicos(tostadora, licuadora, etc.).* Para el crear electromagnético (imanes electromagnéticos).* Para crear fuego.* Para Comunicación(se transmiten datos mediante la corriente alterna)

  6. Uso de la corriente cc • la corriente continua se usa para circuitos electrónicos o de bajo consumo esos los encuentras en los juguetes computadoras etc.

  7. Resistencia • La resistencia eléctrica, simbolizada habitualmente como R, es la dificultad u oposición que presenta un cuerpo al paso de una corriente eléctrica para circular a través de él. En el Sistema Internacional de Unidades, la resistencia se mide en ohmios, que se designa con la letra griega omega mayúscula, Ω. Para su medida existen diversos métodos, entre los que se encuentra el uso de un ohmímetro. • Esta definición es válida para la corriente continua y para la corriente alterna cuando se trate de elementos resistivos puros, esto es, sin componente inductiva ni capacitiva. De existir estos componentes reactivos, la oposición presentada a la circulación de corriente recibe el nombre de impedancia.

  8. Intensidad • La corriente o intensidad eléctrica es el flujo de carga por unidad de tiempo que recorre un material. Se debe a un movimiento de los electrones en el interior del material. En el Sistema Internacional de Unidades se expresa en C·s-1 (culombios sobre segundo), unidad que se denomina amperio. Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, lo que se aprovecha en el electroimán. • El instrumento usado para medir la intensidad de la corriente eléctrica es el galvanómetro que, calibrado en amperios, se llama amperímetro, colocado en serie con el conductor cuya intensidad se desea medir.

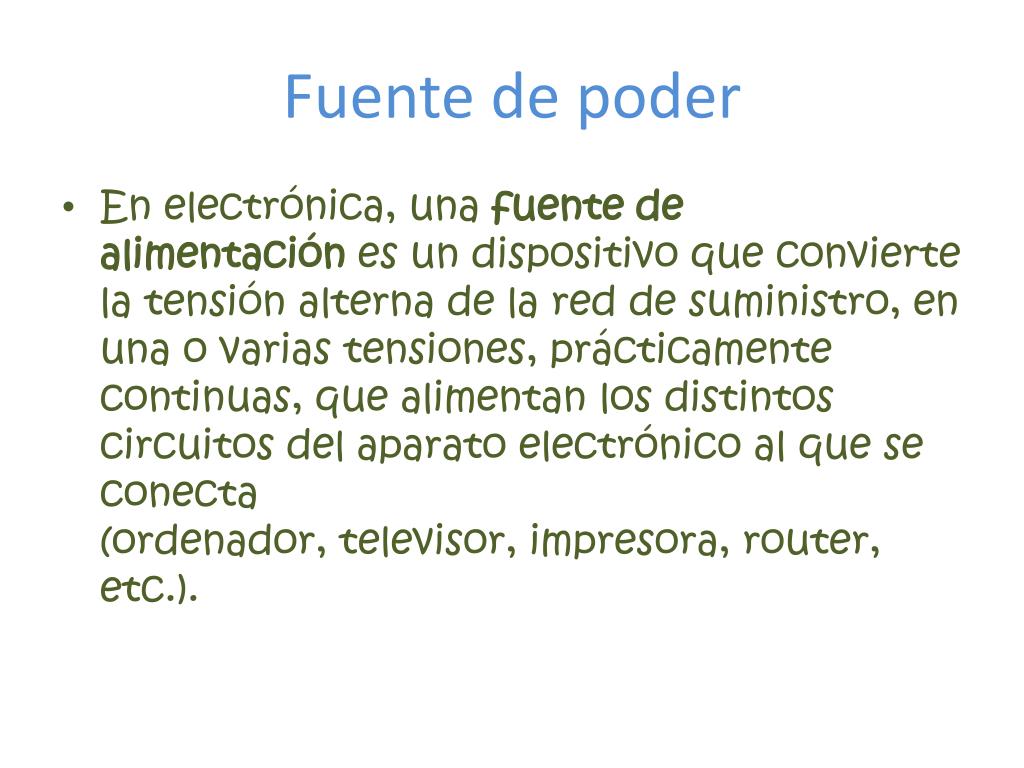

  9. Fuente de poder • En electrónica, una fuente de alimentación es un dispositivo que convierte la tensión alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta (ordenador, televisor, impresora, router, etc.).

  10. Para que sirve • Las fuentes de alimentación, para dispositivos electrónicos, pueden clasificarse básicamente como fuentes de alimentación lineales y conmutadas. Las lineales tienen un diseño relativamente simple, que puede llegar a ser más complejo cuanto mayor es la corriente que deben suministrar, pero sin embargo su regulación de tensión es poco eficiente. Una fuente conmutada, de las misma potencia que una lineal, será más pequeña y normalmente más eficiente pero será más compleja y por tanto más susceptible a averías.

  11. especificación • Una especificación fundamental de las fuentes de alimentación es el rendimiento, que se define como la potencia total de salida entre la potencia activa de entrada. Como se ha dicho antes, las fuentes conmutadas son mejores en este aspecto. • El factor de potencia es la potencia activa entre la potencia aparente de entrada. Es una medida de la calidad de la corriente. • Aparte de disminuir lo más posible el rizado, la fuente debe mantener la tensión de salida al voltaje solicitado independientemente de las oscilaciones de la línea, regulación de línea o de la carga requerida por el circuito, regulación de carga.

  12. Para que sirven los cables de la fuente • Los colores de la fuente de poder sirven para q sepas q voltajes lleva cada uno de esos cables ejemplo el color amarillo lleva 12v, el negro es tierra y el rojo lleva 3v y uno como naranja lleva 5 v q es para el disco duro sata.

  13. Cable atx • Conector ATX • Nos centraremos en la comprobación del funcionamiento de las fuentes dealimentación ATX ya que hoy por hoy son las que se instalan en cualquier equipo PC.Sabemos que pueden tener distintas características como por ejemplo interruptorexterno para la desconexión total de la red (una buena característica para protegerla),pueden tener mayor o menor potencia en función del tipo de PC en el que se va ainstalar, pero todas como es de lógica, tienen el mismo conector de alimentación yseñales para la placa base. Dicho conector, del que ya hemos hablado suficientementeen las páginas anteriores, se compone de 20 contactos y si nos fijamos tan solo uno delos cables de esos contactos es de color VERDE, que corresponde al PS-ON (PowerSupply ON) de encendido de la fuente. Al lado de este cable, nos encontramos con doscables de color NEGRO que corresponden a masa. Veamos una imagen detallada.

  14. imagen

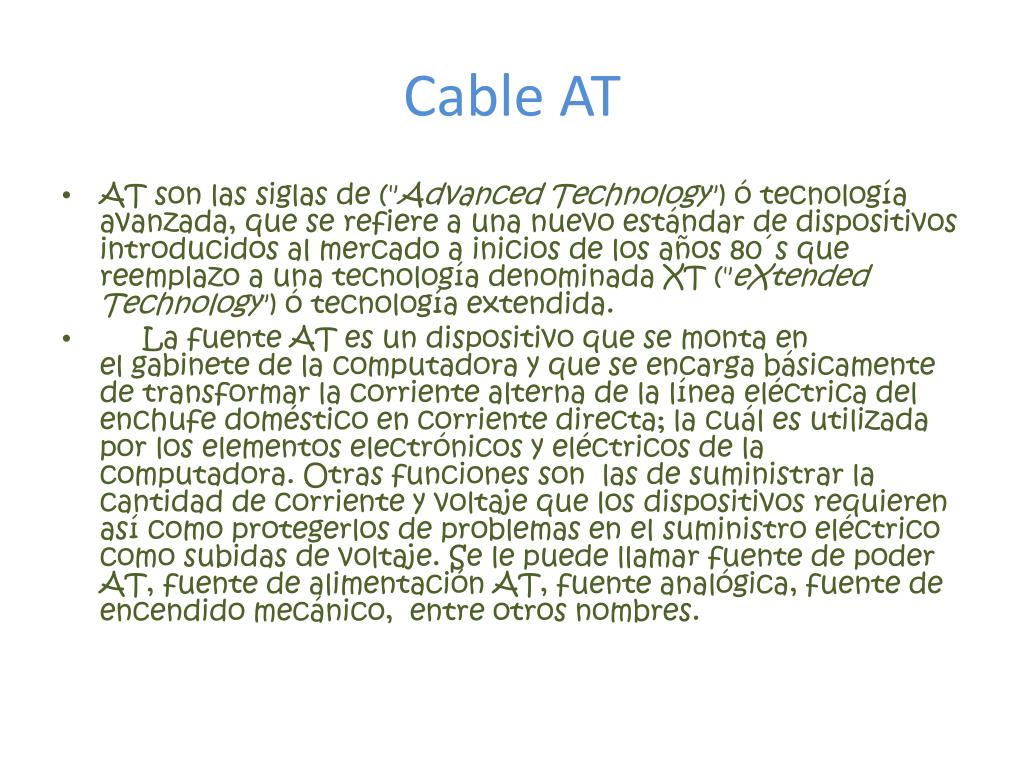

  15. Cable AT • AT son las siglas de ("Advanced Technology") ó tecnología avanzada, que se refiere a una nuevo estándar de dispositivos introducidos al mercado a inicios de los años 80´s que reemplazo a una tecnología denominada XT ("eXtended Technology") ó tecnología extendida.  •      La fuente AT es un dispositivo que se monta en el gabinete de la computadora y que se encarga básicamente de transformar la corriente alterna de la línea eléctrica del enchufe doméstico en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son  las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje. Se le puede llamar fuente de poder AT, fuente de alimentación AT, fuente analógica, fuente de encendido mecánico,  entre otros nombres.

  16. Imagen
