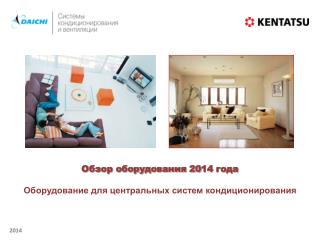

Обзор оборудования 20 14 года Оборудование для центральных систем кондиционирования

1. Обзор оборудования 2014года • Оборудование для центральных систем кондиционирования

2. Оборудование для центральных систем кондиционирования Фанкойлы Гидравлические компоненты для чиллеров

3. Гидравлические компоненты для чиллеров Буферные баки и гидравлические модули могут использоваться в системах типа чиллер-фанкойл любого производителя. • Электрический щит питания и управления со степенью защиты IP56. • Рабочее давление 3 и 6 бар. • Варианты исполнения от 100 до 2500 литров. • Корпус со стальным каркасом, панельной обшивкой из оцинкованной окрашенной стали, предоставляющий возможность наружной установки. • Гидравлические модули • С одним или двумя центробежными насосами. • С инверторным насосом. • Без циркуляционного насоса с буферным и расширительным баком, манометром, предохранительным, наливным и сливным клапанами. • Бак + насос в корпусе KHH(V) • Насос в корпусе KH • Буферные баки системы холодоснабжения • Вертикальное или горизонтальное исполнение. • Рабочее давление 3 и 6 бар. • Широкий диапазон рабочих температур: от -10 до 60° С. • Различная внутренняя конструкция. • Размер баков от 100 до 5000 литров.

4. Вентиляционные установки Kentatsu-Stormann AERO Модельный ряд вентиляционных установок KENTATSU STORMANN AERO состоит из 4 типов с производительностью по воздуху от 800 до 110 000 м3/ч • KVSA- стандартные, с толщиной панели 25 мм, расход от 800 до 80 000 м3/час, 13 типоразмеров; • KVSE– модульные, для наружного и внутреннего применения с толщиной изоляции 50 мм, расход от 500 до 85 000 м3/час, 32 типоразмера; • KVSC- бюджетные, с несущим профилем, толщина стенки 50 мм, расход от 800 до 15 000 м3/час, 6 типоразмеров; • KVSD- компактные приточно-вытяжные установки с рекуператором, расход от 800 до 7 000 м3/час, 4 типоразмера. KVSC KVSD KVSE KVSA • Особенности вентиляционных установок KENTATSU STORMANN AERO: • модульно-секционная конструкция установки определяет ее компактность и способствует удобству монтажа; • возможна поставка установки в разобранном виде (по спецзаказу); • выбор материала панелей и вариантов отделки: оцинкованная сталь с разнообразными покрытиями или окраской, а также из нержавеющей стали; • толщина изоляции из минеральной ваты или ПУР 25 мм или 50 мм; • поддон для сбора конденсата выполнен в стандартной комплектации из оцинкованной стали, опционально – из нержавеющей стали; • все элементы установки, например, вентилятор, теплообменники и др., имеют доступ для легкого обслуживания; • высокая степень герметичности установки, улучшенная шумоизоляция; • возможность комплектации различными средствами автоматического регулирования.

5. Вентиляционная установка KVSE • Термо- и акустическая изоляция обеспечивается сэндвич-панелями с изоляцией 50-мм ПУР или минеральной ватой. • Камеры шумоглушения с кулисами из оцинкованных металлических листов, заполненных звукопоглощающим материалом, гигиеничный вариант со сменными кулисами и пластиковой пленкой, 5 вариантов длины камер шумоглушения на выбор, специальное исполнение для глушения низких частот. • Электродвигатель класса IE2 или IE3, с тепловой защитой посредством термисторов, защита IP55. • Соответствует стандарту EN 1886. • Сэндвич-панели толщиной 50 мм, изоляция из пенополиуретана (ПУР) или минеральной ваты. • Наружная и внутренняя поверхности панели – оцинкованная сталь или оцинкованная окрашенная сталь (RAL9002), покрытая защитной пленкой ПВХ, удаляемой после монтажа. • Вентиляторы с загнутыми назад лопатками с электронно-коммутируемыми двигателями, либо вентиляторы со свободным рабочим колесом серии C-pro. *взамен KVSB

6. Фанкойлы

7. KFZF_H0EN1 Кассетный 600x600 Декоративная панель KPU65-C KWC-22 • Компактный фанкойлразмером 600х600 мм и высотой всего 260 мм удобно заменяет модуль подвесного потолка. • Подача воздуха в четырёх направлениях, расход воздуха до 850 м3/час. • 4 скорости вращения вентилятора позволяют обеспечить различную степень рециркуляции воздуха в помещении и снизить уровень шума. • Фанкойл имеет встроенный дренажный насос с высотой подъёма конденсата 500мм. • В комплектации легко обслуживаемый воздушный фильтр, проводной пультKWC-22. • Дополнительно можно заказать трёхходовой клапанKFV21, комплект трубной обвязки KFP21-Z1 и дренажный поддон для трёхходового клапана KFD-Z. Клапан для фанкойлас электроприводом KFV21

8. KFVE-H0EN1D Кассетные Декоративная панель KPU95-C KWC-22 • Фанкойлы снабжены трехскоростным малошумным вентилятором и эффективным воздушным фильтром. • Дренажный насос с высотой подъема до 750 мм встроен в конструкцию фанкойла. • Подсоединение водяных труб к фанкойлу осуществляется с помощью резьбовых соединений 3/4’’. • В стандартную комплектацию фанкойлов серий KFVE входят воздушный фильтр и проводной пульт управления KWC-22. • Дополнительно могут быть укомплектованы трехходовым вентилем KFV21, комплектом трубной обвязки KFP21-V1, дренажным поддоном KFD-V. Клапан для фанкойлас электроприводом KFV21

9. KFKD-H0EN1 канальные средненапорные KFC-12 • Внешнее статическое давление до 50 Па. • Дренажный поддон имеет специальное защитное покрытие. • Воздушный фильтр в стандартной комплектации. • Подсоединение водяных труб к фанкойлу осуществляется с помощью резьбовых соединений 3/4’. • Дополнительно могут быть снабжены 3-ходовым вентилем KFV-21, комплектом трубной обвязки KFP21-K1, термостатом KFC-12. Клапан для фанкойлас электроприводом KFV21

10. KFTE_H0EN1 канальный высоконапорный KFC-12 • Высокий внешний статический напор (в зависимости от модели 70-100 Па) позволяет организоватьсеть воздуховодовдля подачи воздуха в разные зоны помещения. • Управление скоростью вентилятора позволяетменять кратность рециркуляции воздуха в помещении, а также снизить уровень шума. Расход воздуха до 3700 м3/час. • В комплектации легко обслуживаемый воздушный фильтр, дренажный поддон для трёхходового клапана. Клапан для фанкойлас электроприводом KFV21 • Дополнительно можно заказать трёхходовой клапанKFV21, комплект трубной обвязки KFP21-T1(2,3) и термостат KFC-12.

11. KFHC(E)-H0EN1D Напольно-потолочный KFC-12 KFHC-H0EN1D KFHE-H0EN1D • 9 моделейв диапазоне холодопроизводительности от 1.15 до 7.85 кВт • 3 скорости вращения вентилятора позволяют обеспечить различную степень рециркуляции воздуха в помещении и снизить уровень шума. • воздушный фильтр и дренажный поддон для 3-ходового вентиля в стандартной комплектации • Дополнительно можно заказать трёхходовой клапанKFV12, комплекты трубной обвязки с 3-ходовым вентилем KFV12-H1L(левосторонний) или KFV12-H1R (правосторонний). Клапан для фанкойлас электроприводом KFV12

12. Благодарим за внимание Подробную информацию по этому и другому оборудованию можно получить на сайте www.daichi.ru
