结构力学 结构力学教研室 长安大学建筑工程学院
第九章 位移法

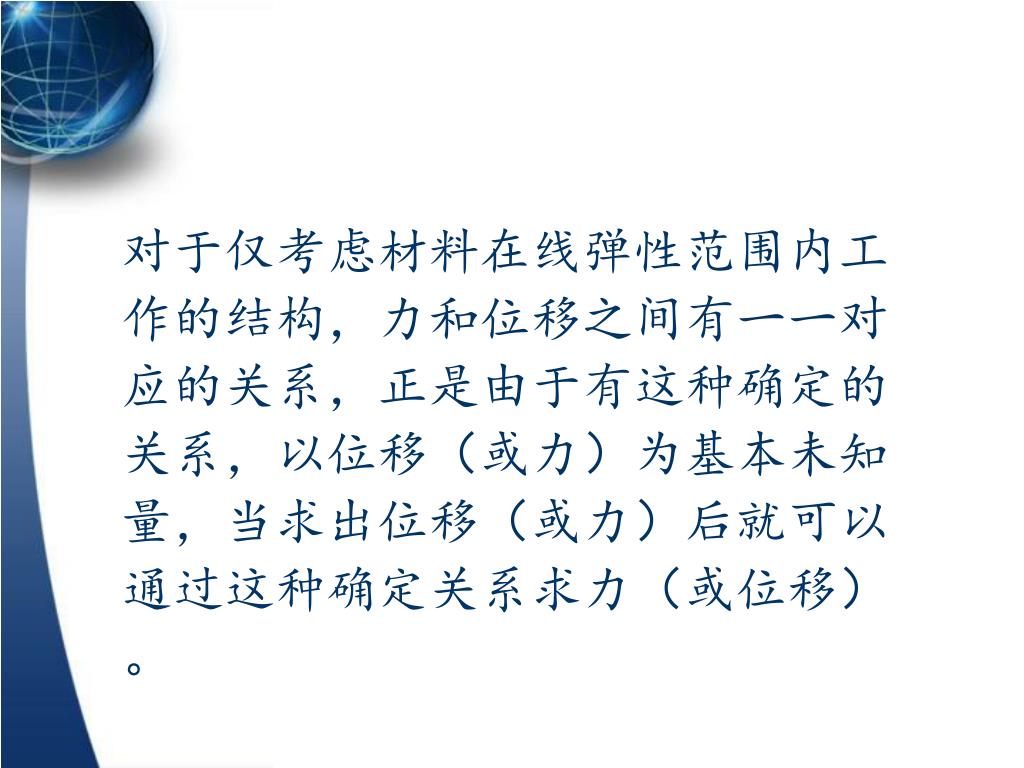

对于仅考虑材料在线弹性范围内工作的结构,力和位移之间有一一对应的关系,正是由于有这种确定的关系,以位移(或力)为基本未知量,当求出位移(或力)后就可以通过这种确定关系求力(或位移)。对于仅考虑材料在线弹性范围内工作的结构,力和位移之间有一一对应的关系,正是由于有这种确定的关系,以位移(或力)为基本未知量,当求出位移(或力)后就可以通过这种确定关系求力(或位移)。

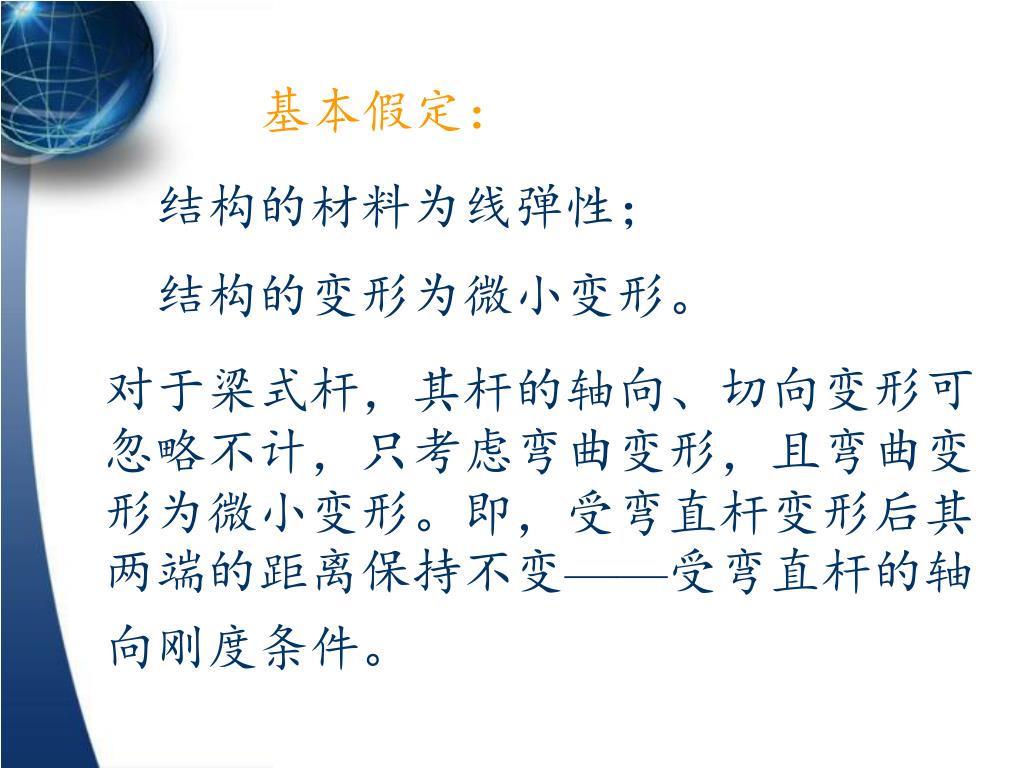

基本假定: 结构的材料为线弹性; 结构的变形为微小变形。 对于梁式杆,其杆的轴向、切向变形可忽略不计,只考虑弯曲变形,且弯曲变形为微小变形。即,受弯直杆变形后其两端的距离保持不变——受弯直杆的轴向刚度条件。

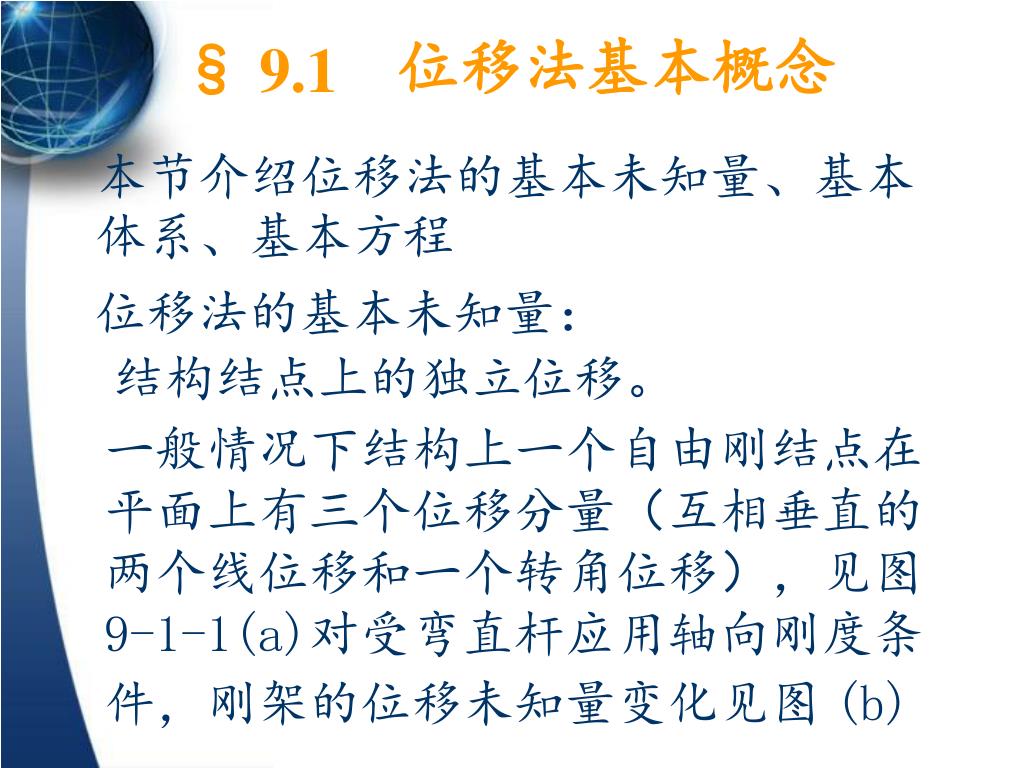

§ 9.1 位移法基本概念 本节介绍位移法的基本未知量、基本体系、基本方程 位移法的基本未知量: 结构结点上的独立位移。 一般情况下结构上一个自由刚结点在平面上有三个位移分量(互相垂直的两个线位移和一个转角位移),见图9-1-1(a)对受弯直杆应用轴向刚度条件,刚架的位移未知量变化见图(b)
(b) (a) 图9-1-1

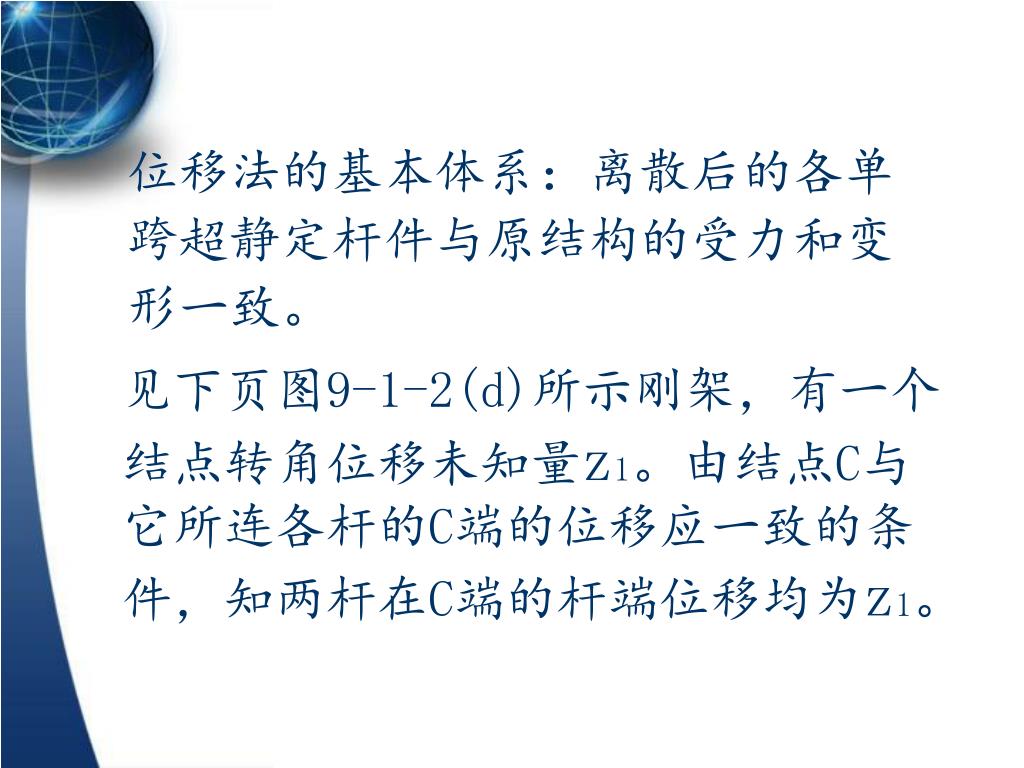

位移法的基本体系:离散后的各单跨超静定杆件与原结构的受力和变形一致。位移法的基本体系:离散后的各单跨超静定杆件与原结构的受力和变形一致。 见下页图9-1-2(d)所示刚架,有一个结点转角位移未知量z1。由结点C与它所连各杆的C端的位移应一致的条件,知两杆在C端的杆端位移均为z1。
(b) (a) (c) (d) 图9-1-2

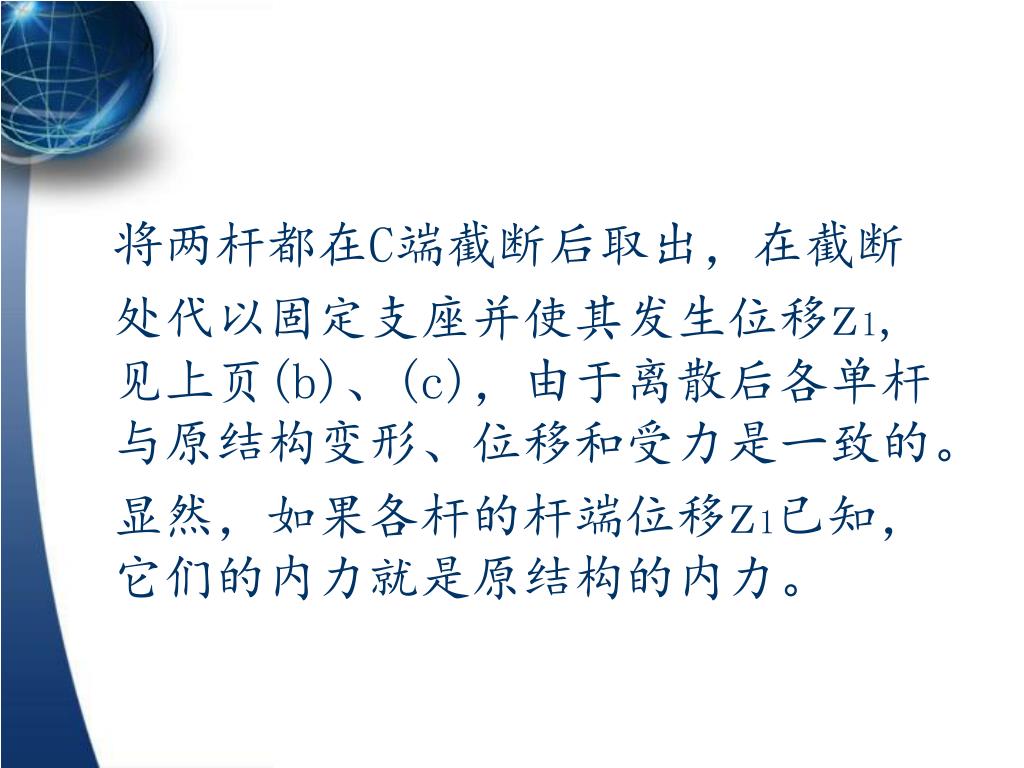

将两杆都在C端截断后取出,在截断处代以固定支座并使其发生位移z1,见上页(b)、(c),由于离散后各单杆与原结构变形、位移和受力是一致的。显然,如果各杆的杆端位移z1已知,它们的内力就是原结构的内力。

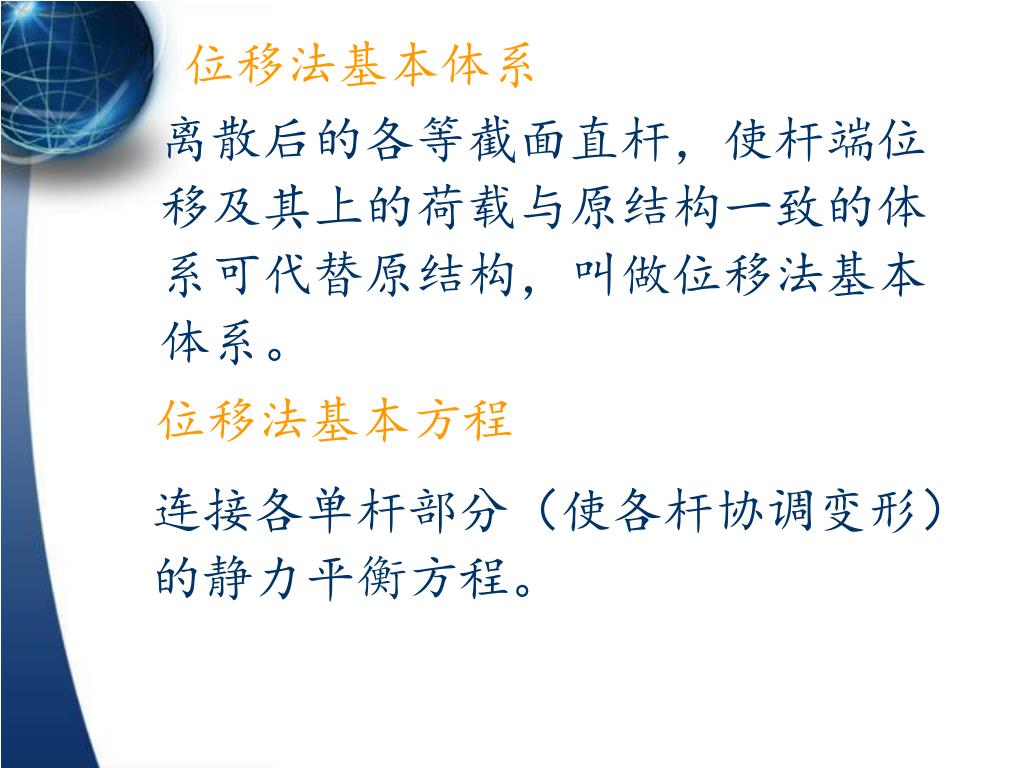

位移法基本体系 离散后的各等截面直杆,使杆端位移及其上的荷载与原结构一致的体系可代替原结构,叫做位移法基本体系。 位移法基本方程 连接各单杆部分(使各杆协调变形)的静力平衡方程。

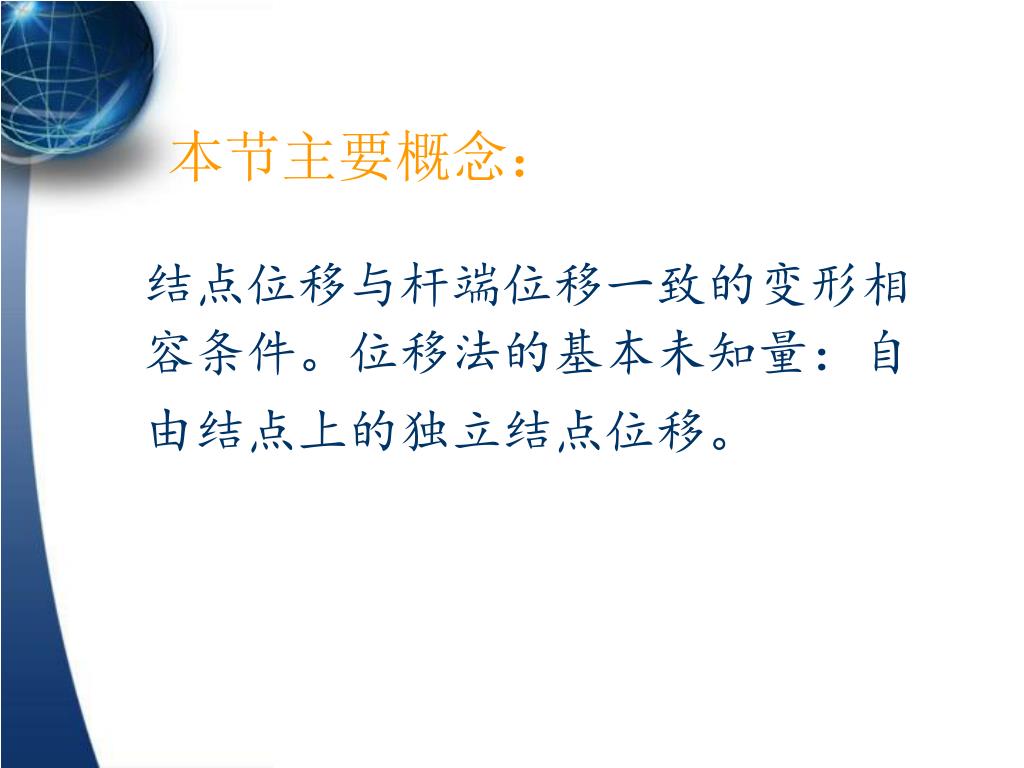

本节主要概念: 结点位移与杆端位移一致的变形相容条件。位移法的基本未知量:自由结点上的独立结点位移。
单元刚度方程——等截面直杆的杆端力和杆端位移(即结点位移)的关系。位移法基本体系:由各直杆两段截面截断离散后的各单根超静定杆件,在截断杆端处有与原结构相同的位移。单元刚度方程——等截面直杆的杆端力和杆端位移(即结点位移)的关系。位移法基本体系:由各直杆两段截面截断离散后的各单根超静定杆件,在截断杆端处有与原结构相同的位移。

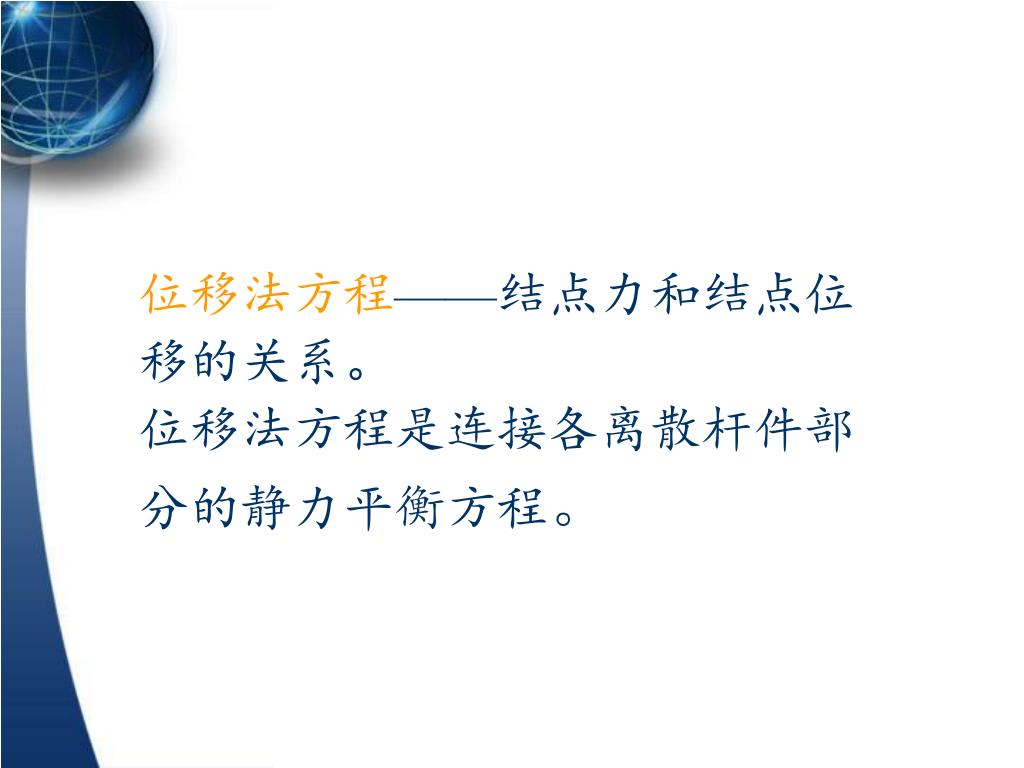

位移法方程——结点力和结点位移的关系。 位移法方程是连接各离散杆件部分的静力平衡方程。

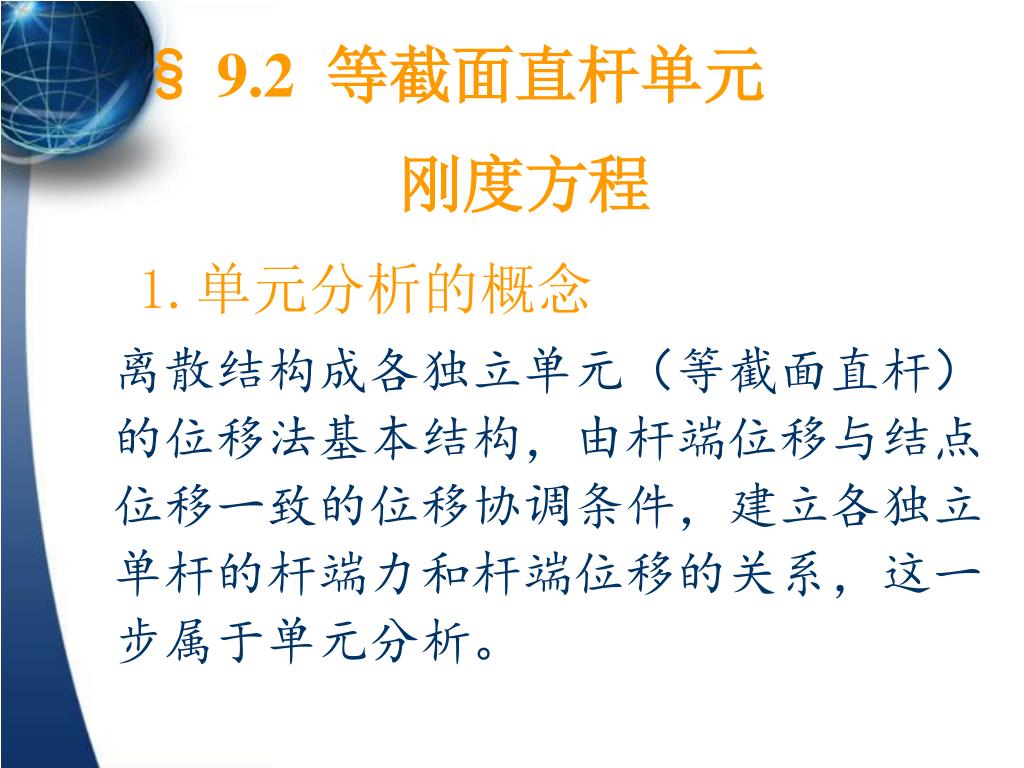

§ 9.2 等截面直杆单元 刚度方程 1.单元分析的概念 离散结构成各独立单元(等截面直杆)的位移法基本结构,由杆端位移与结点位移一致的位移协调条件,建立各独立单杆的杆端力和杆端位移的关系,这一步属于单元分析。
对于刚架常考虑下页图9-2-1(b)所示三种单元(超静定杆件),其中图(b)左所示的单元可称为典型单元。对于刚架常考虑下页图9-2-1(b)所示三种单元(超静定杆件),其中图(b)左所示的单元可称为典型单元。 (a) (b) 图9-2-1

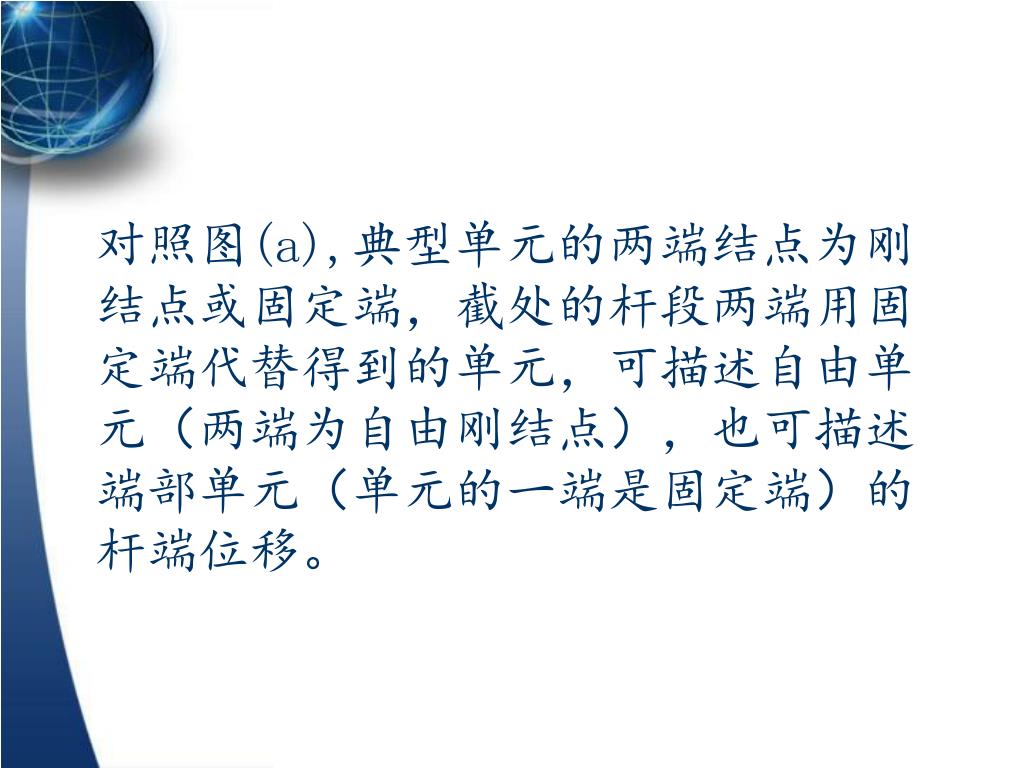

对照图(a),典型单元的两端结点为刚结点或固定端,截处的杆段两端用固定端代替得到的单元,可描述自由单元(两端为自由刚结点),也可描述端部单元(单元的一端是固定端)的杆端位移。对照图(a),典型单元的两端结点为刚结点或固定端,截处的杆段两端用固定端代替得到的单元,可描述自由单元(两端为自由刚结点),也可描述端部单元(单元的一端是固定端)的杆端位移。

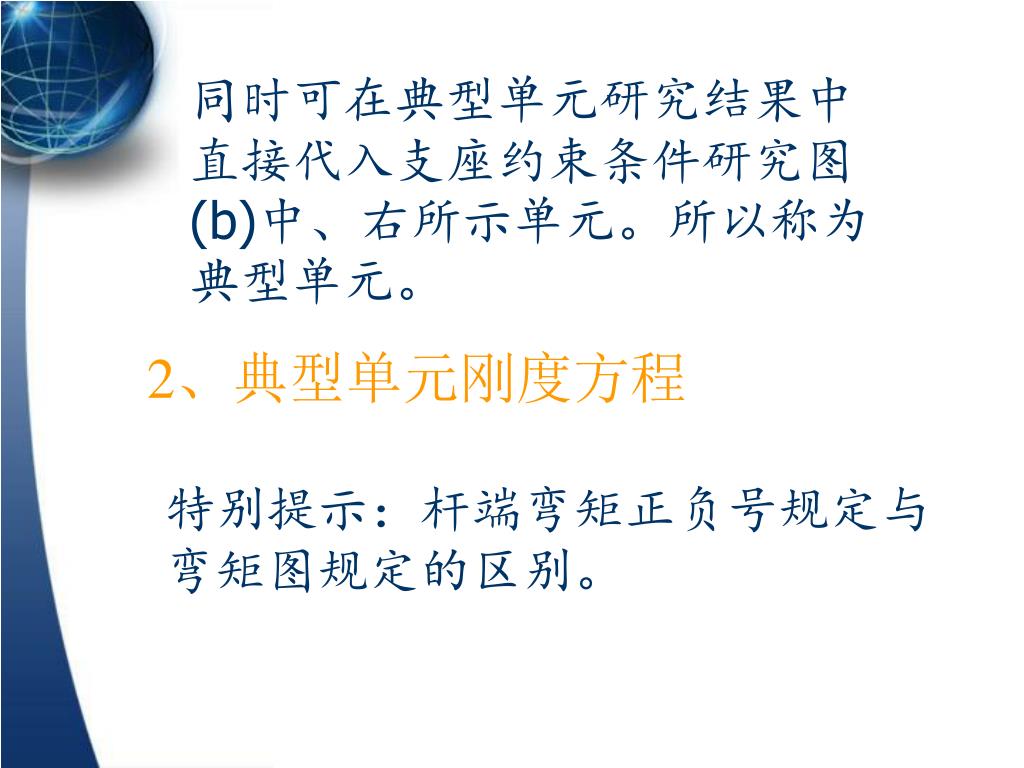

同时可在典型单元研究结果中直接代入支座约束条件研究图(b)中、右所示单元。所以称为典型单元。同时可在典型单元研究结果中直接代入支座约束条件研究图(b)中、右所示单元。所以称为典型单元。 2、典型单元刚度方程 特别提示:杆端弯矩正负号规定与弯矩图规定的区别。

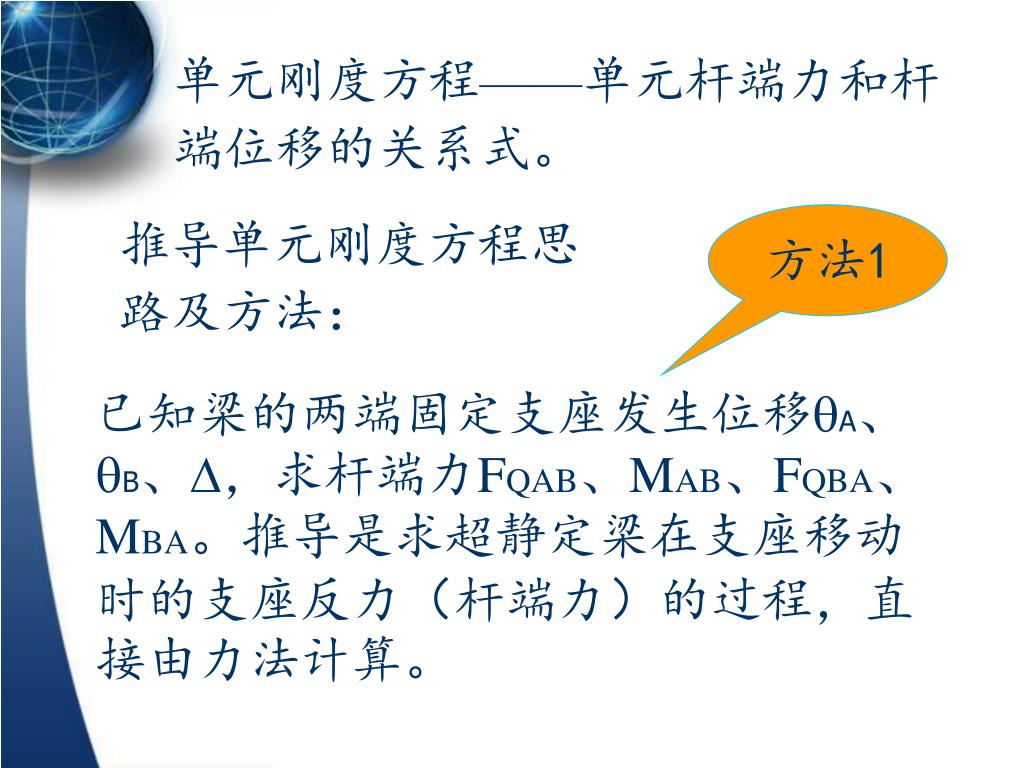

单元刚度方程——单元杆端力和杆端位移的关系式。单元刚度方程——单元杆端力和杆端位移的关系式。 方法1 推导单元刚度方程思路及方法: 已知梁的两端固定支座发生位移qA、qB、D,求杆端力FQAB、MAB、FQBA、 MBA。推导是求超静定梁在支座移动时的支座反力(杆端力)的过程,直接由力法计算。

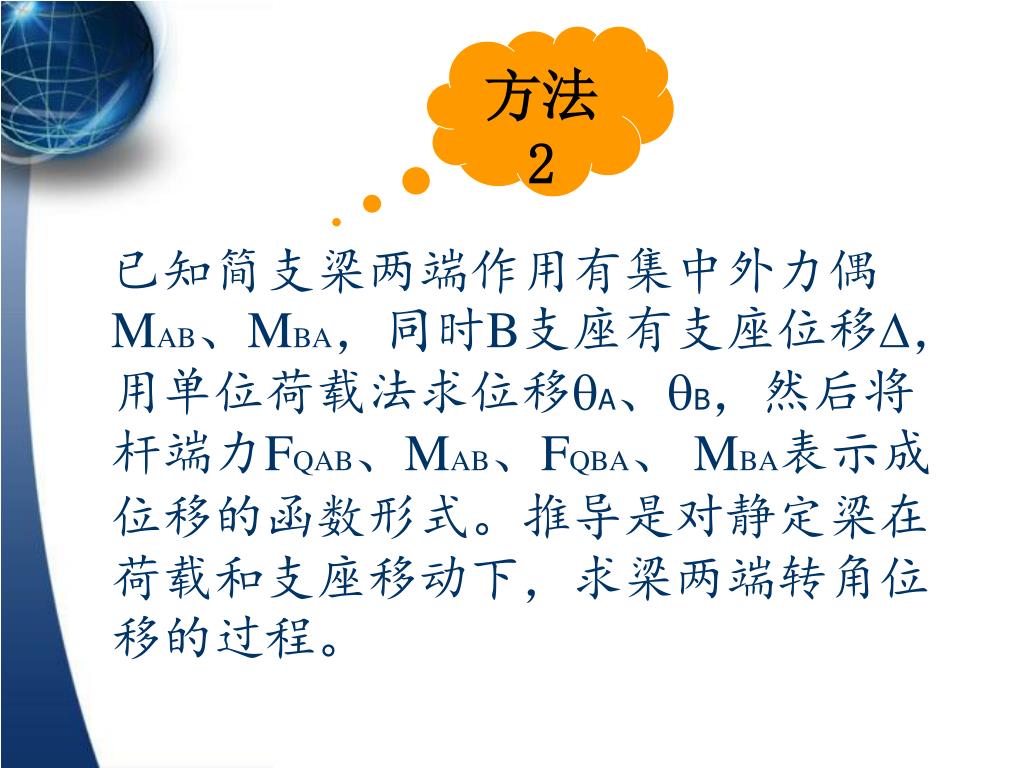

方法2 已知简支梁两端作用有集中外力偶MAB、MBA,同时B支座有支座位移D,用单位荷载法求位移qA、qB,然后将杆端力FQAB、MAB、FQBA、 MBA表示成位移的函数形式。推导是对静定梁在荷载和支座移动下,求梁两端转角位移的过程。

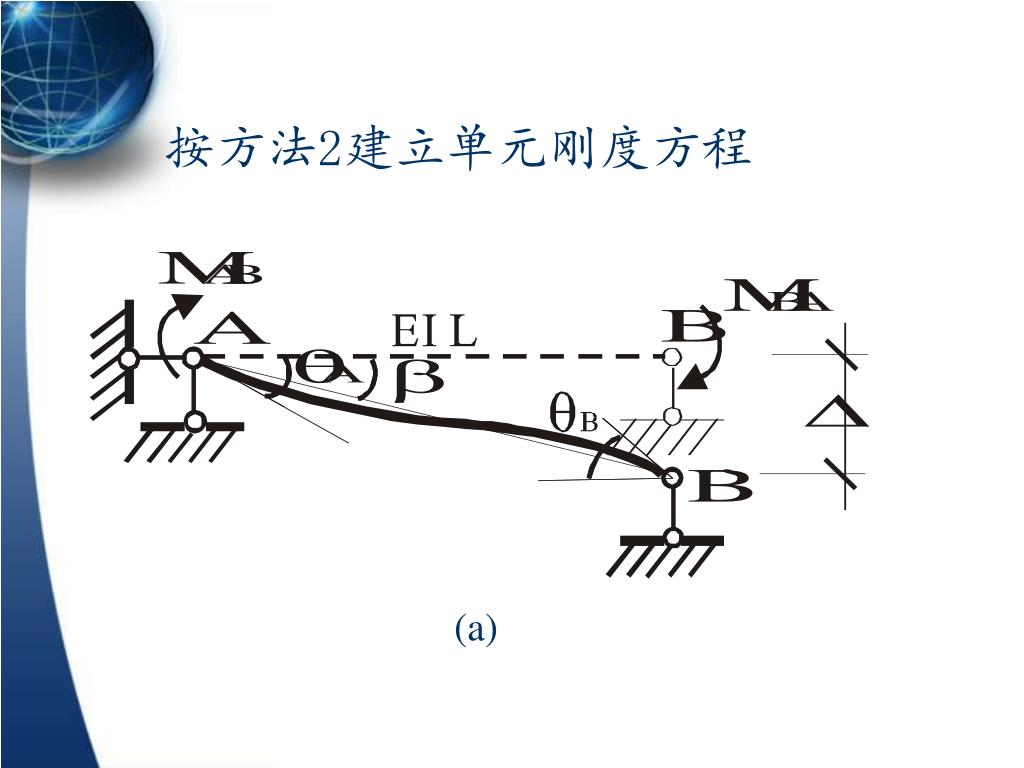

按方法2建立单元刚度方程 (a)

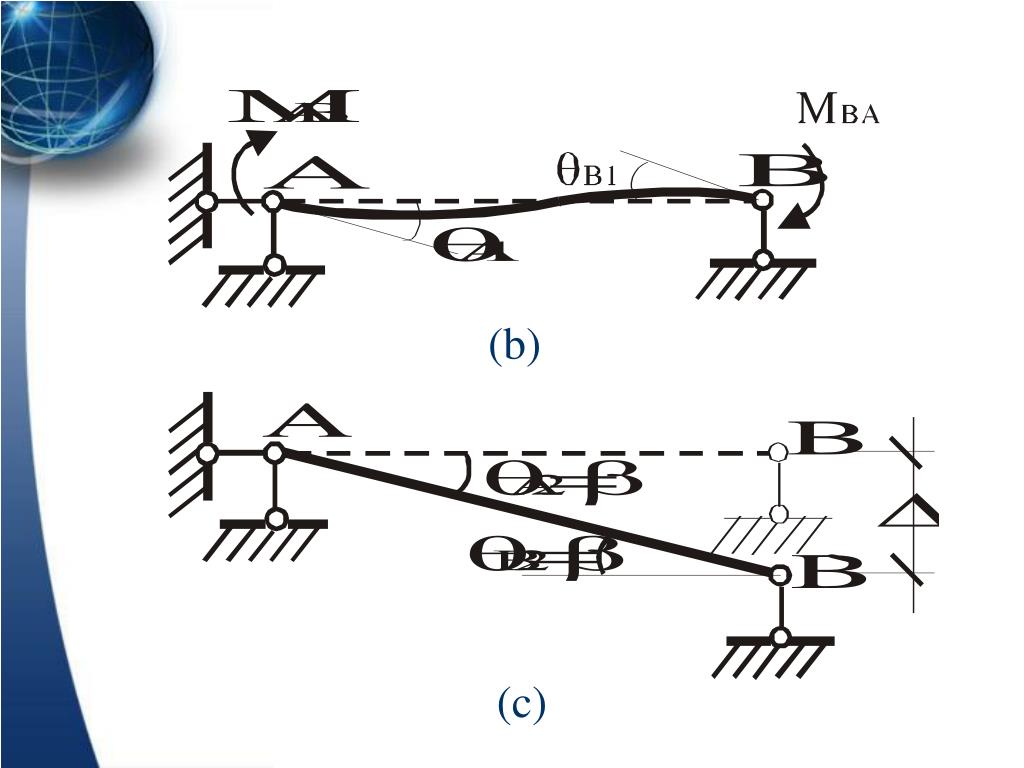

(b) (c)
1)求qA1,qA1见上图(b) (d)

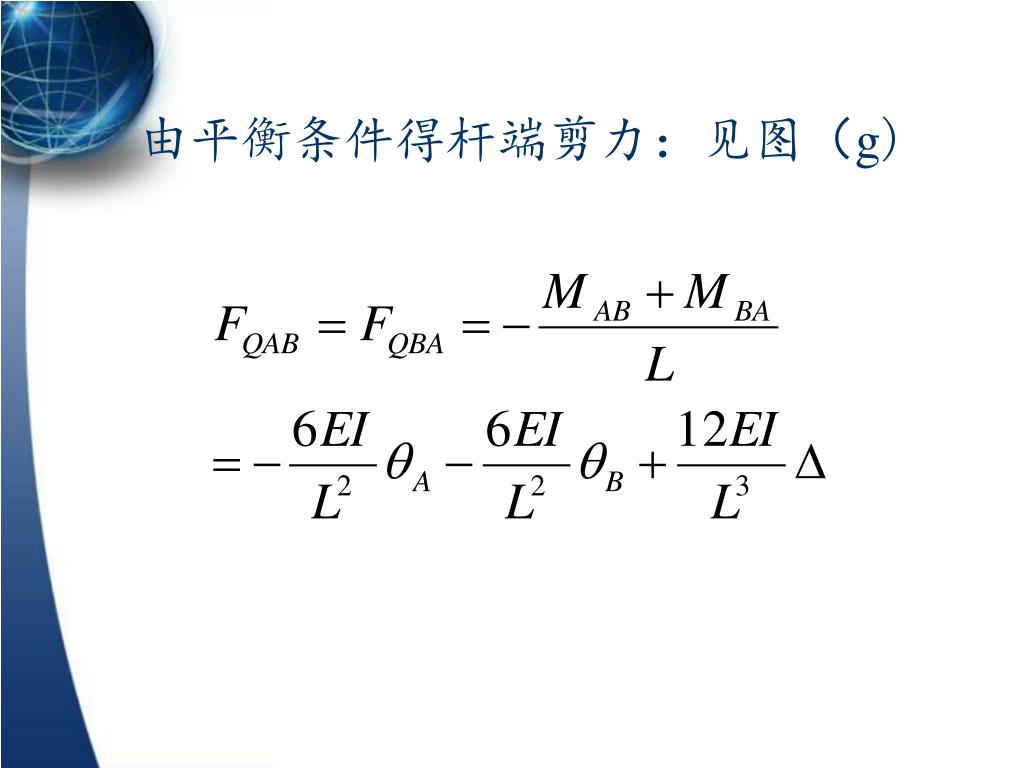

(e) (f) (g)

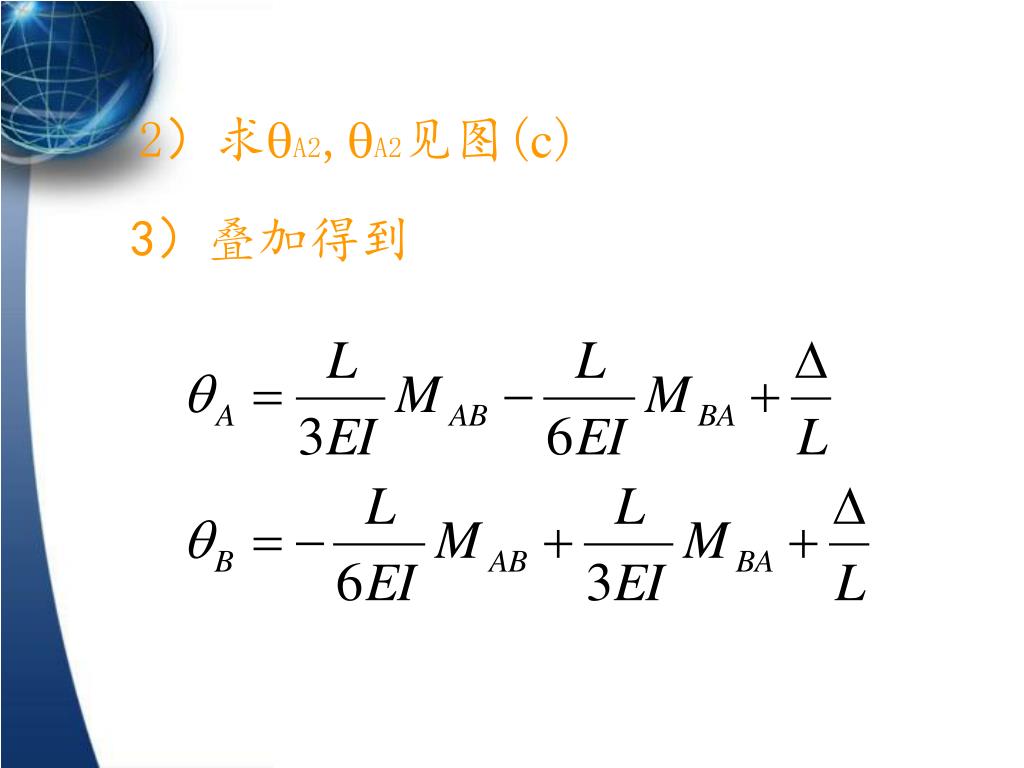

2)求qA2,qA2见图(c) 3)叠加得到

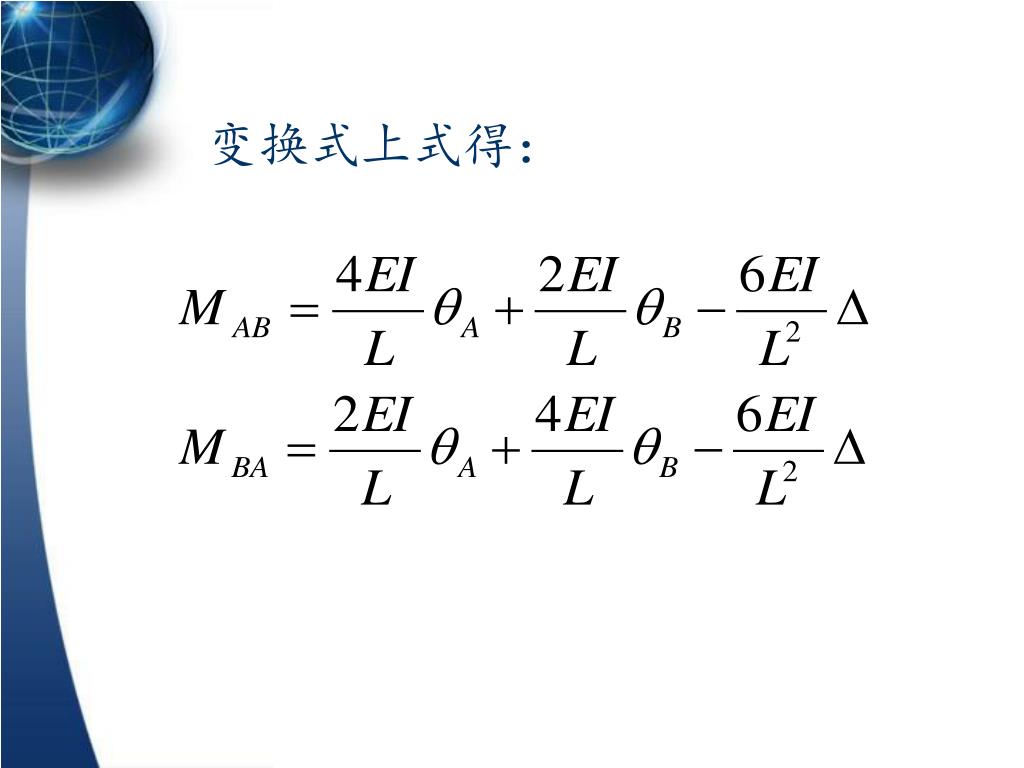

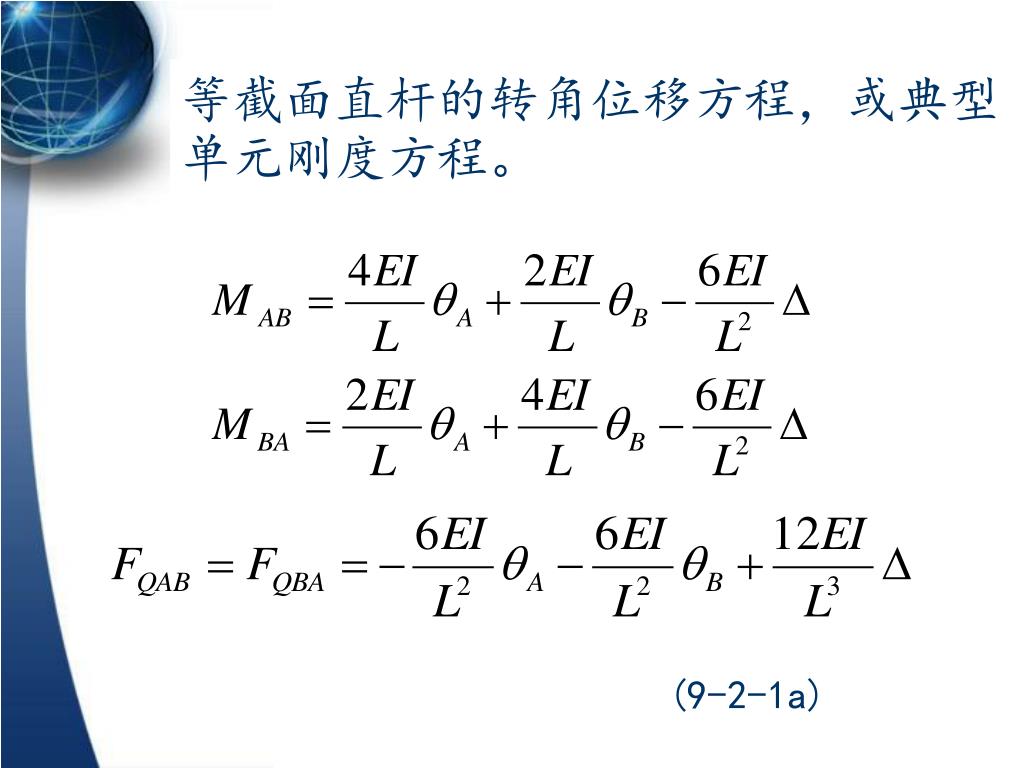

等截面直杆的转角位移方程,或典型单元刚度方程。等截面直杆的转角位移方程,或典型单元刚度方程。 (9-2-1a)
4)当考虑典型单元上同时也作用荷载时的单元刚度方程4)当考虑典型单元上同时也作用荷载时的单元刚度方程 (a)

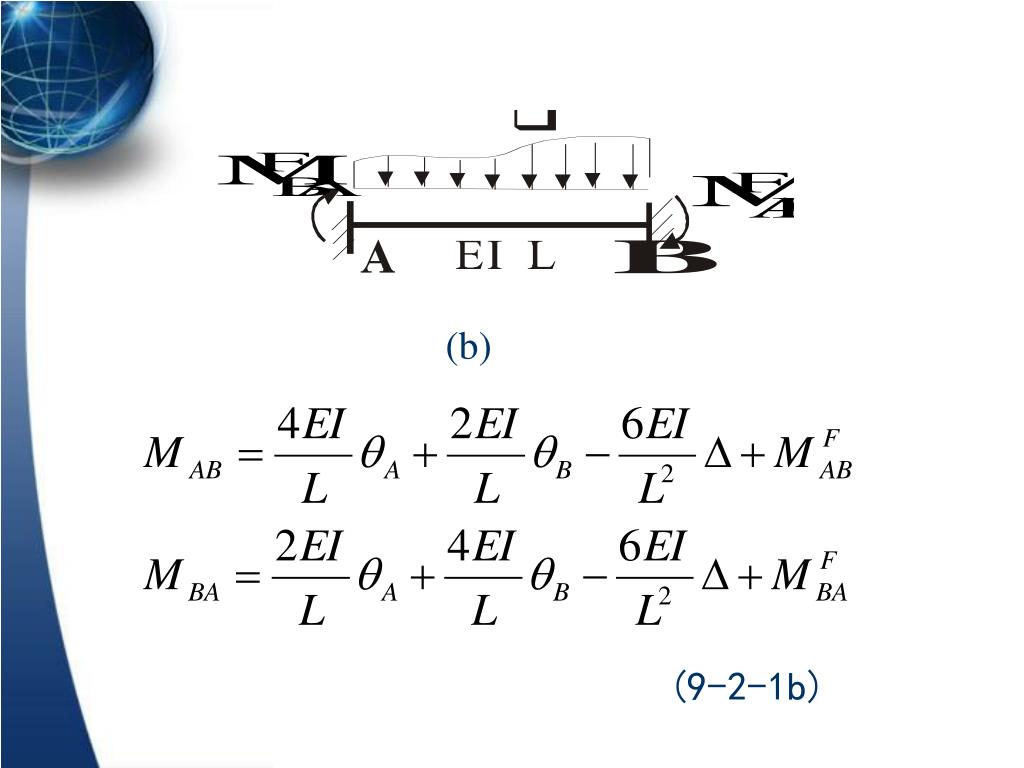

(b) (9-2-1b)

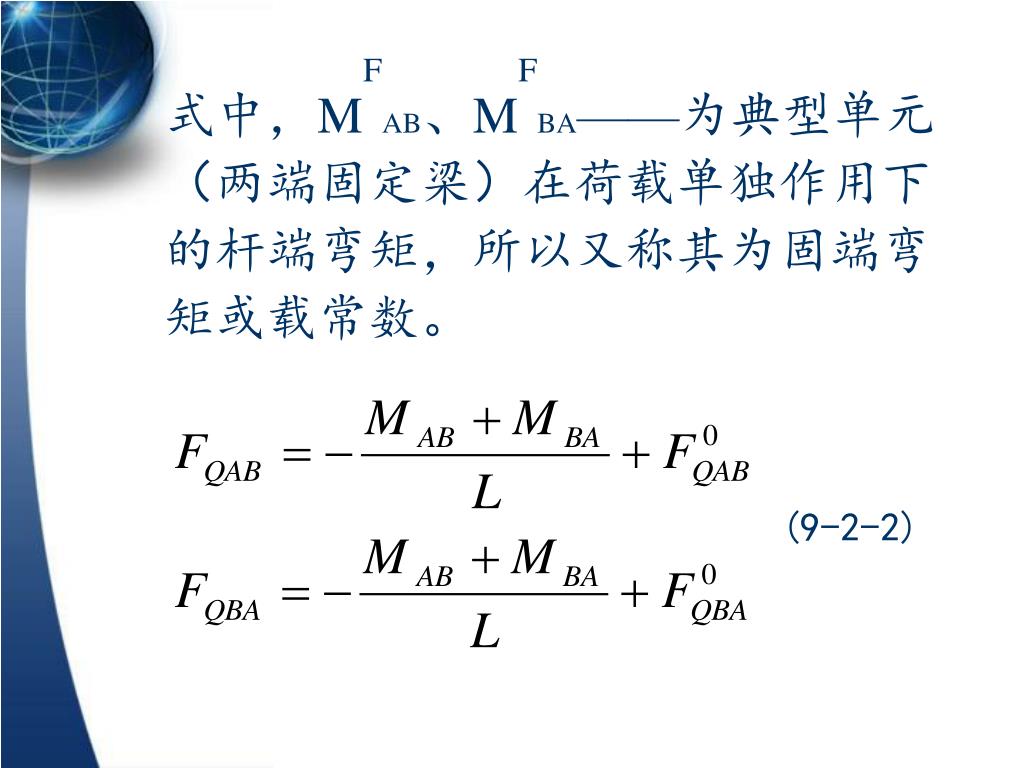

式中,MFAB、MFBA——为典型单元(两端固定梁)在荷载单独作用下的杆端弯矩,所以又称其为固端弯矩或载常数。式中,MFAB、MFBA——为典型单元(两端固定梁)在荷载单独作用下的杆端弯矩,所以又称其为固端弯矩或载常数。 (9-2-2)

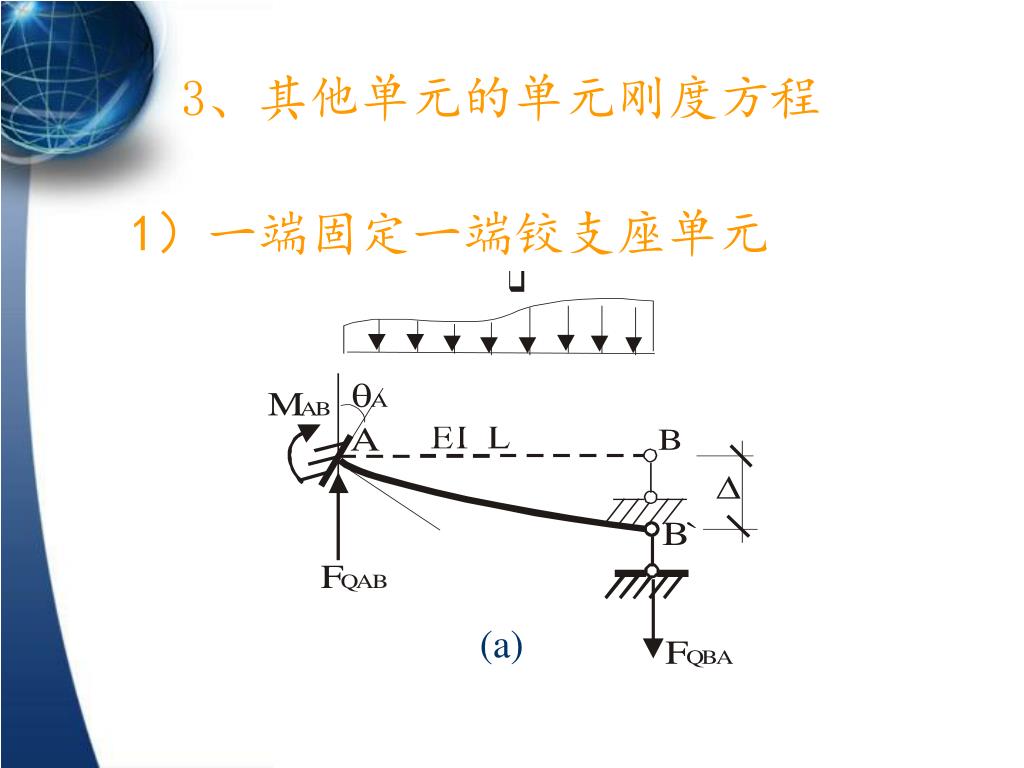

3、其他单元的单元刚度方程 1)一端固定一端铰支座单元 (a)
当考虑荷载和支座位移共同作用时杆端总弯矩:当考虑荷载和支座位移共同作用时杆端总弯矩: (9-2-3) 指一端固定一端铰支座单元在荷载单独作用下的杆端弯矩。

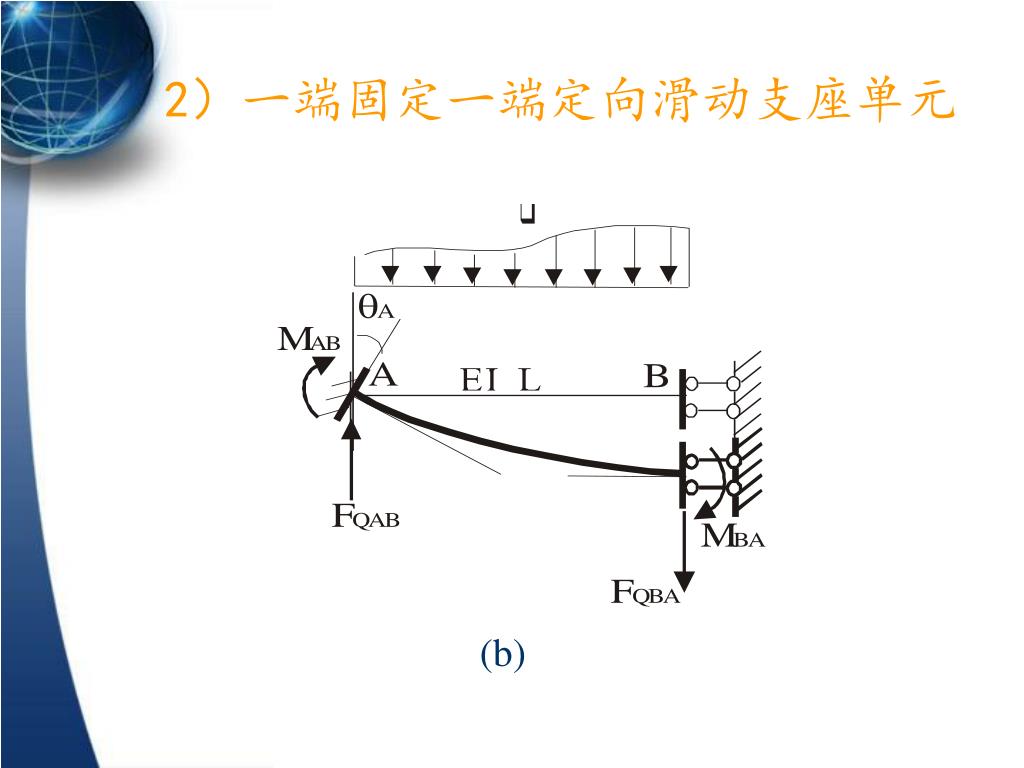

2)一端固定一端定向滑动支座单元 (b)

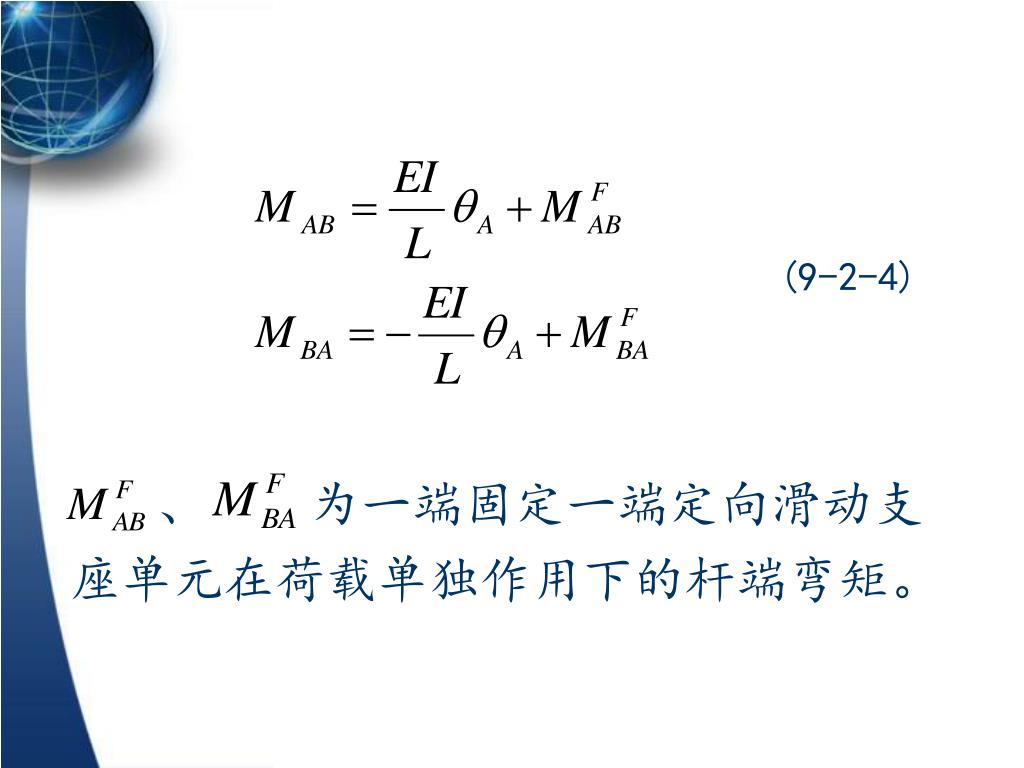

(9-2-4) 、 为一端固定一端定向滑动支座单元在荷载单独作用下的杆端弯矩。

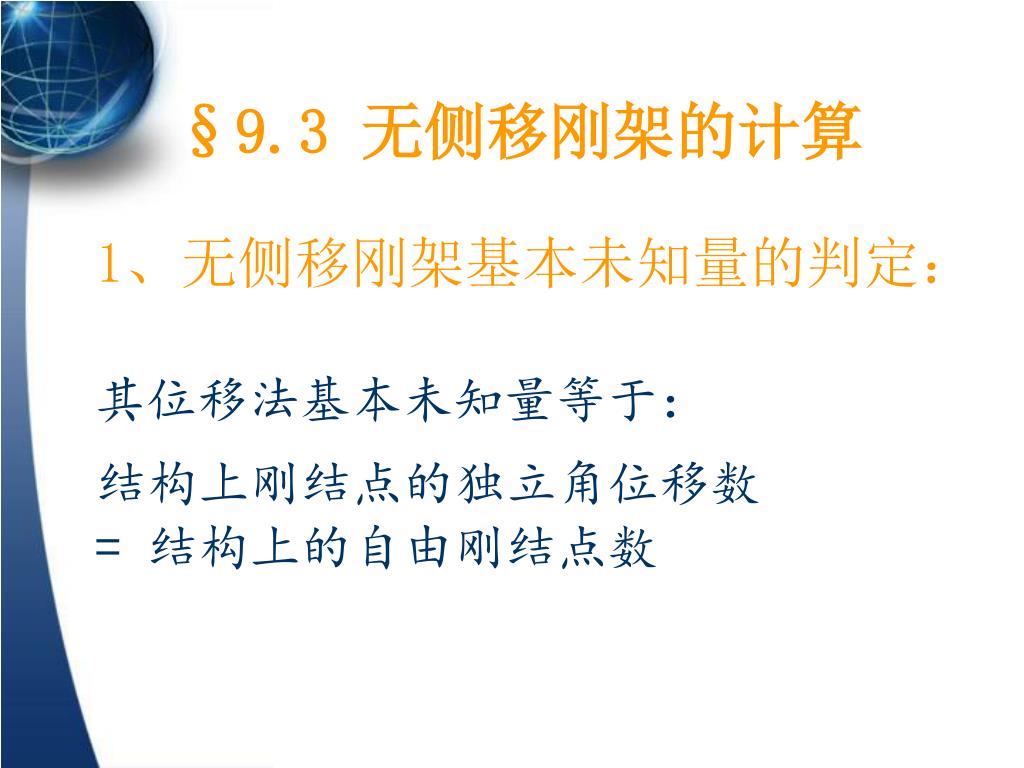

§9.3 无侧移刚架的计算 1、无侧移刚架基本未知量的判定: 其位移法基本未知量等于: 结构上刚结点的独立角位移数 = 结构上的自由刚结点数
(a) (b)

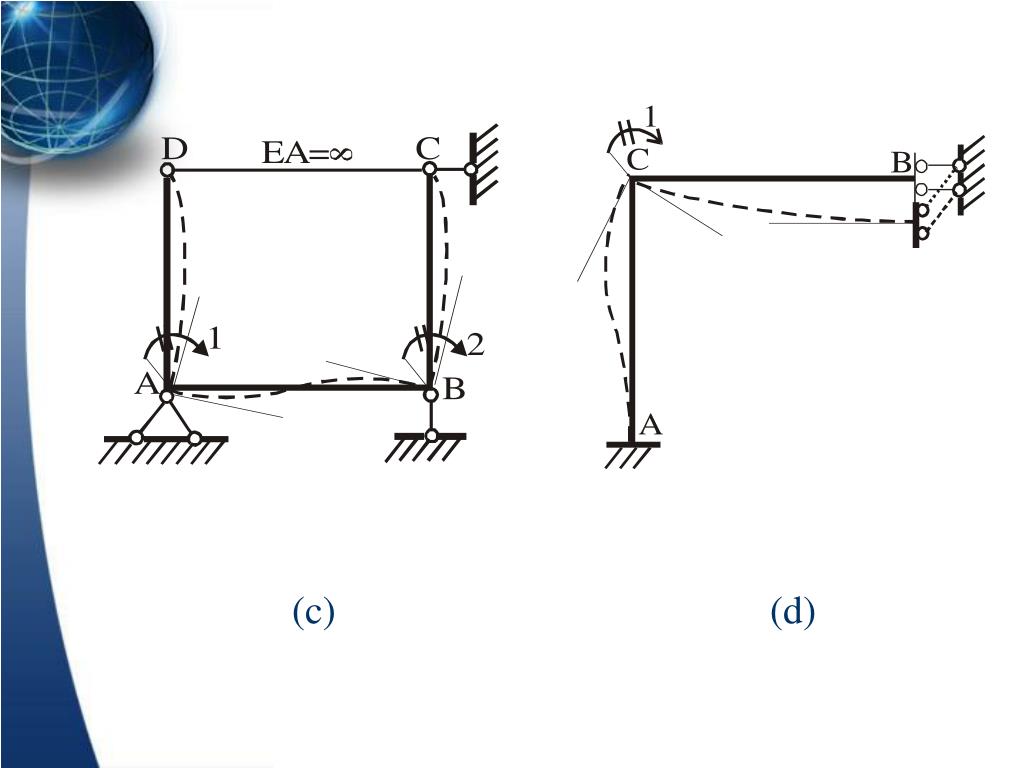

(c) (d)

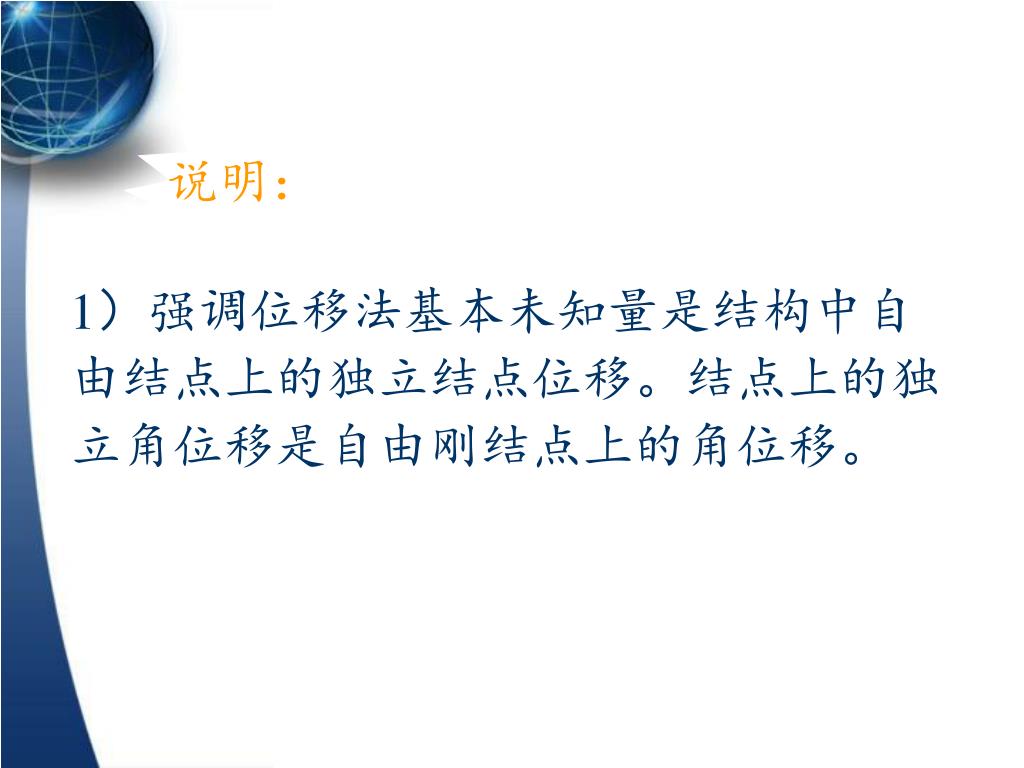

说明: 1)强调位移法基本未知量是结构中自由结点上的独立结点位移。结点上的独立角位移是自由刚结点上的角位移。

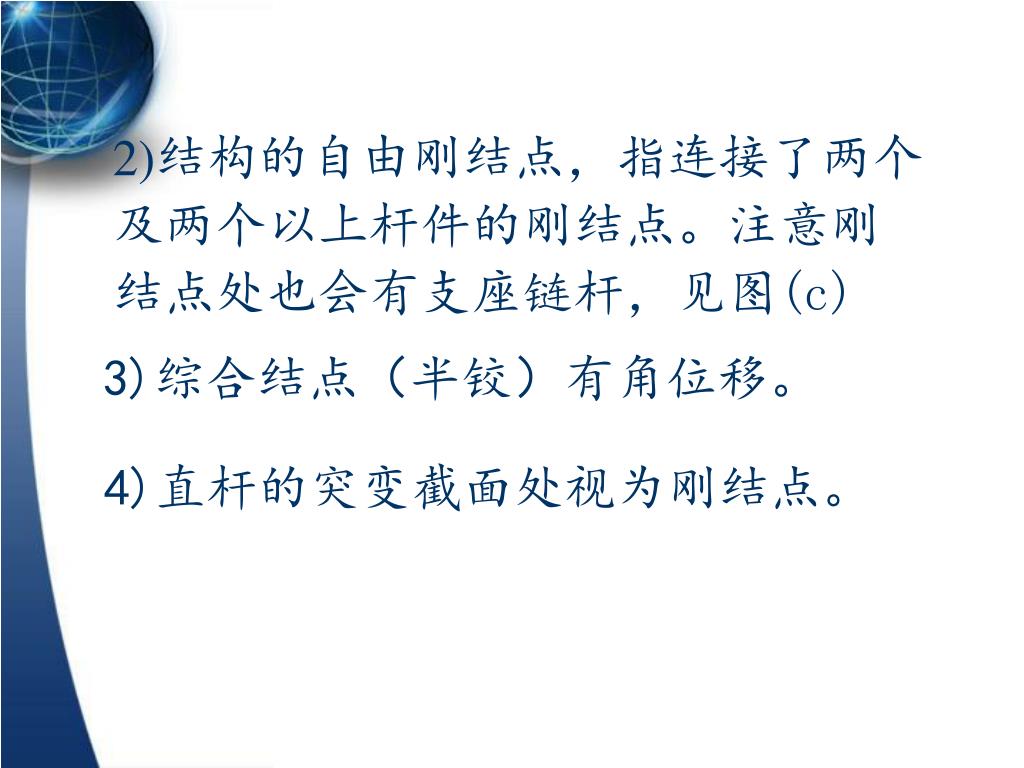

2)结构的自由刚结点,指连接了两个及两个以上杆件的刚结点。注意刚结点处也会有支座链杆,见图(c)2)结构的自由刚结点,指连接了两个及两个以上杆件的刚结点。注意刚结点处也会有支座链杆,见图(c) 3)综合结点(半铰)有角位移。 4)直杆的突变截面处视为刚结点。
2、位移法解无侧移刚架 例9-3-2 试用位移法计算图(a)所示连续梁,并作梁的弯矩图。 (a)

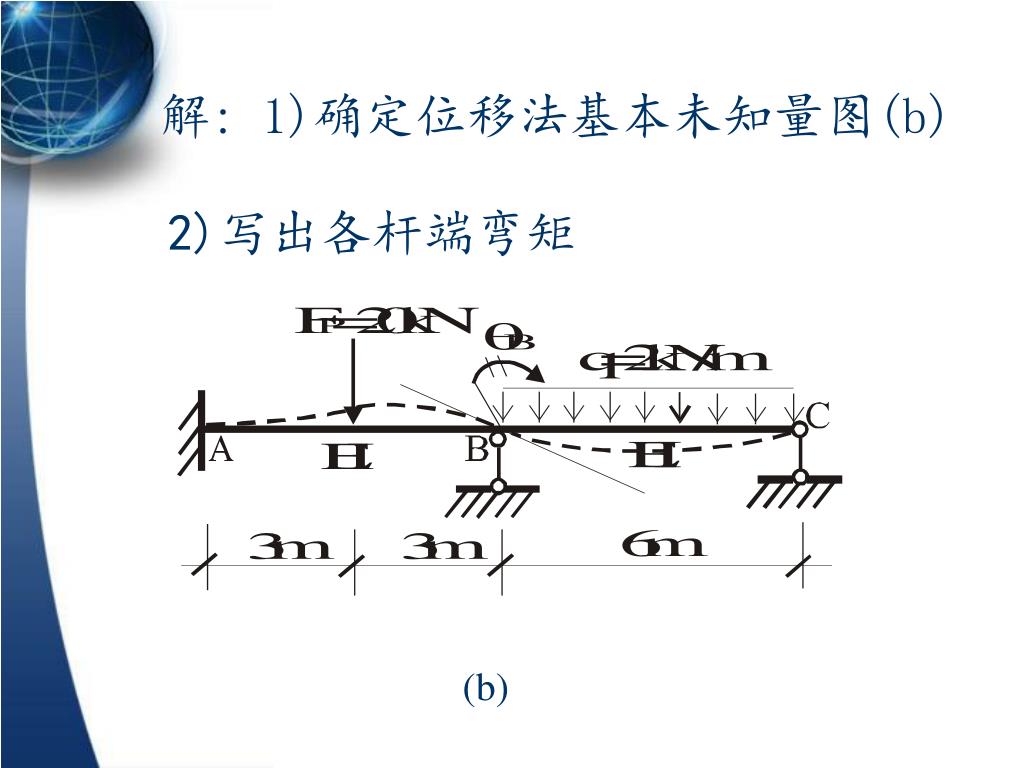

解: 1)确定位移法基本未知量图(b) 2)写出各杆端弯矩 (b)

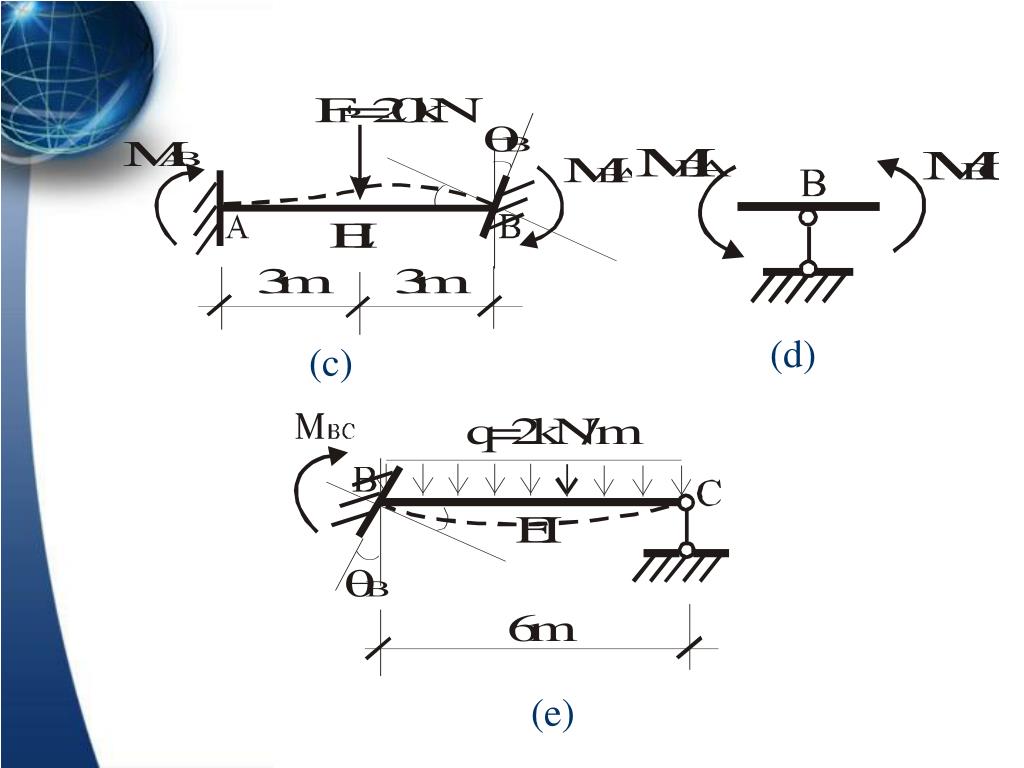

(d) (c) (e)

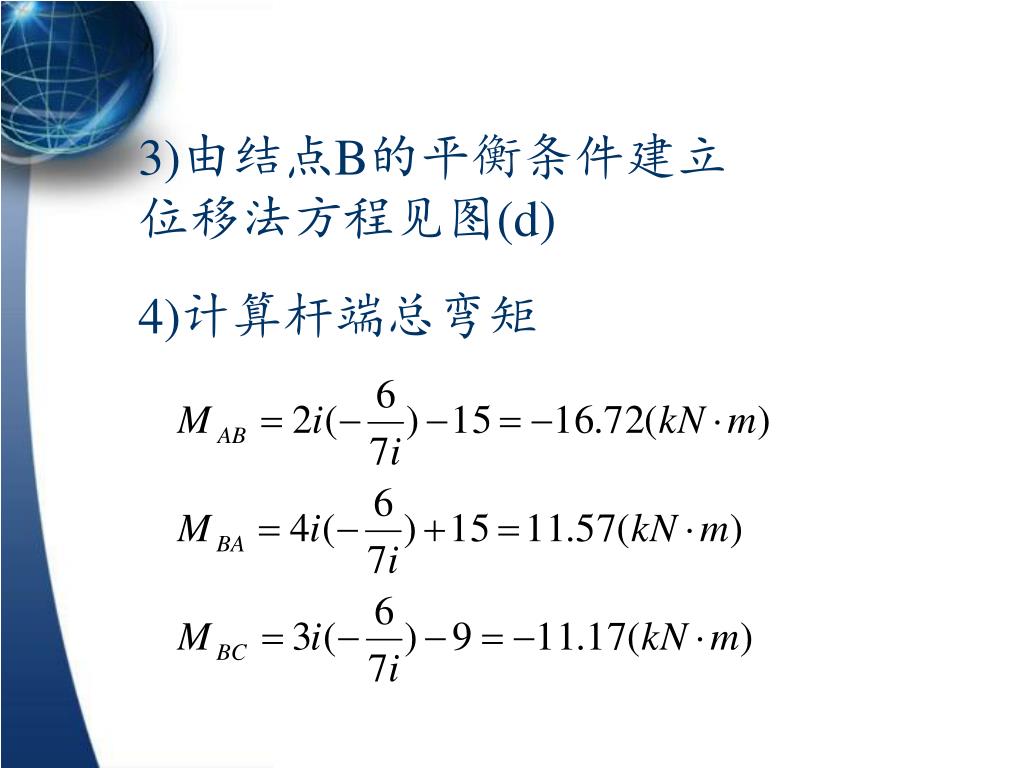

3)由结点B的平衡条件建立 位移法方程见图(d) 4)计算杆端总弯矩

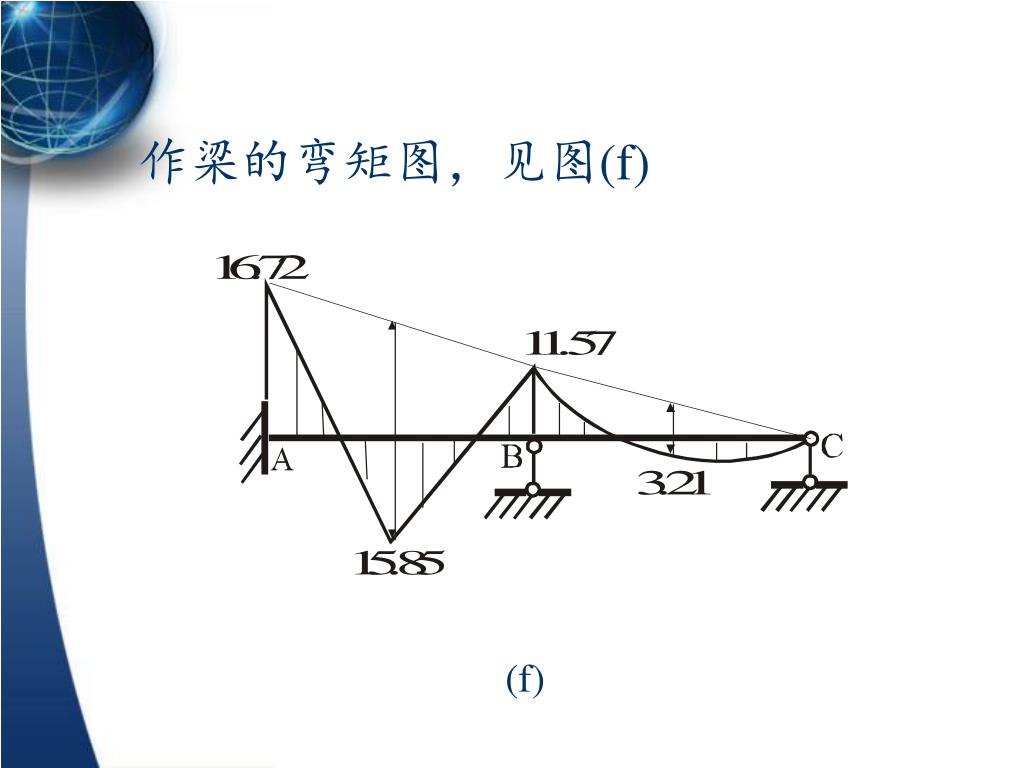

作梁的弯矩图,见图(f) (f)

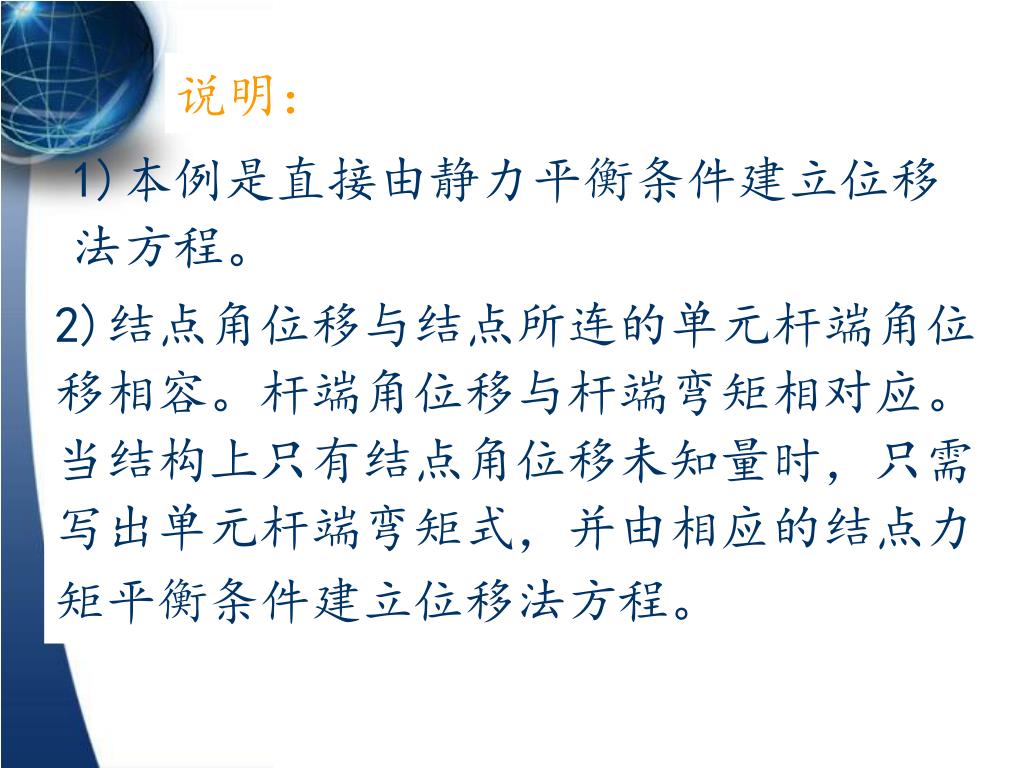

说明: 1)本例是直接由静力平衡条件建立位移法方程。 2)结点角位移与结点所连的单元杆端角位移相容。杆端角位移与杆端弯矩相对应。当结构上只有结点角位移未知量时,只需写出单元杆端弯矩式,并由相应的结点力矩平衡条件建立位移法方程。

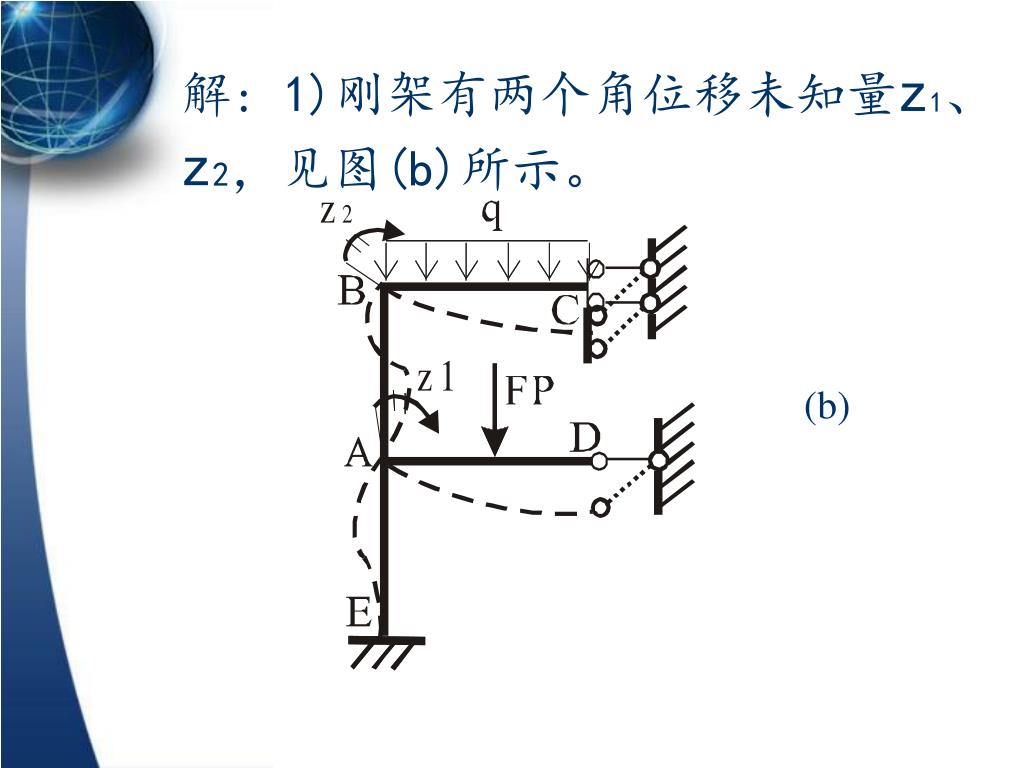

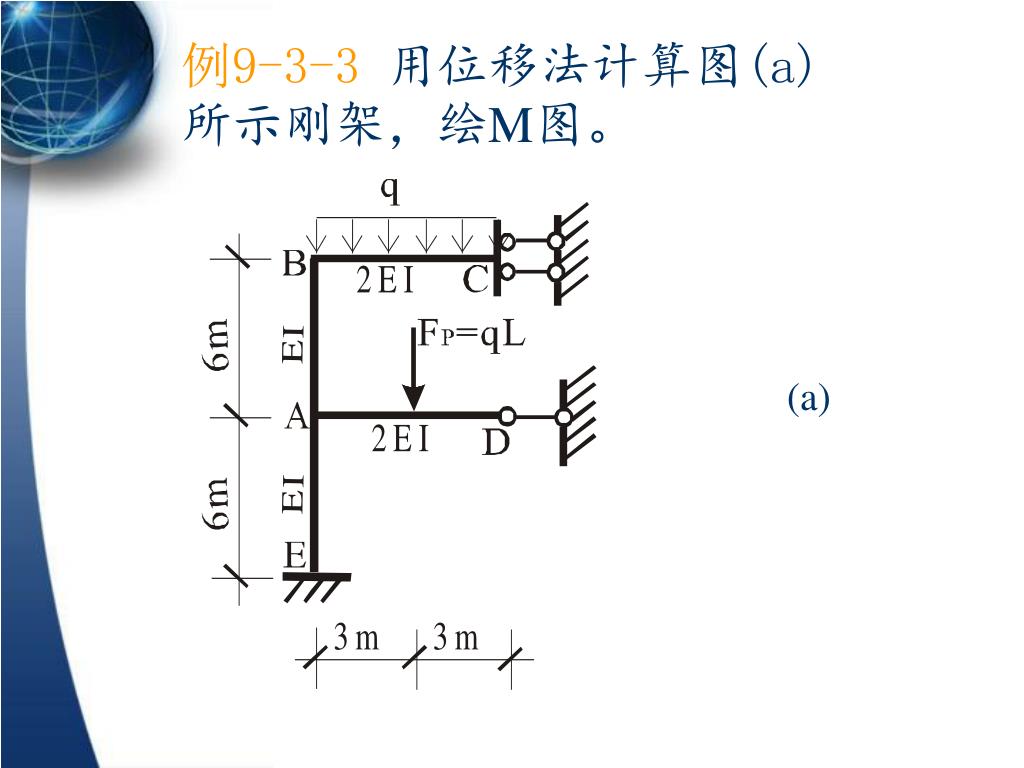

解: 1)刚架有两个角位移未知量z1、z2,见图(b)所示。 (b)

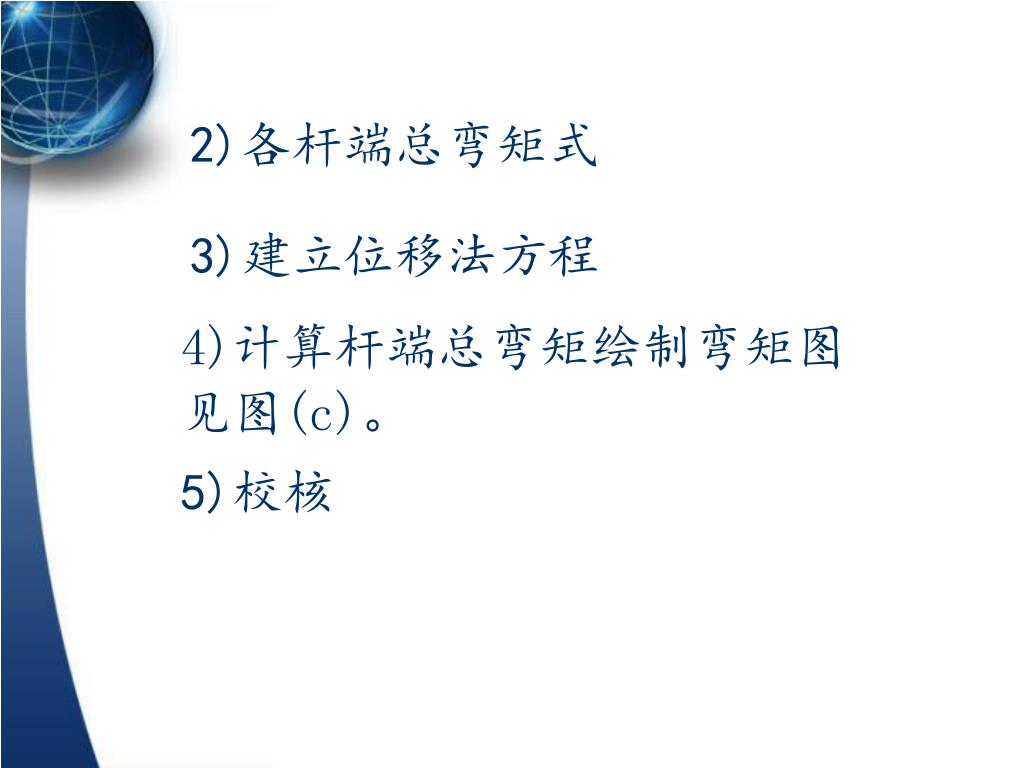

2)各杆端总弯矩式 3)建立位移法方程 4)计算杆端总弯矩绘制弯矩图见图(c)。 5)校核
