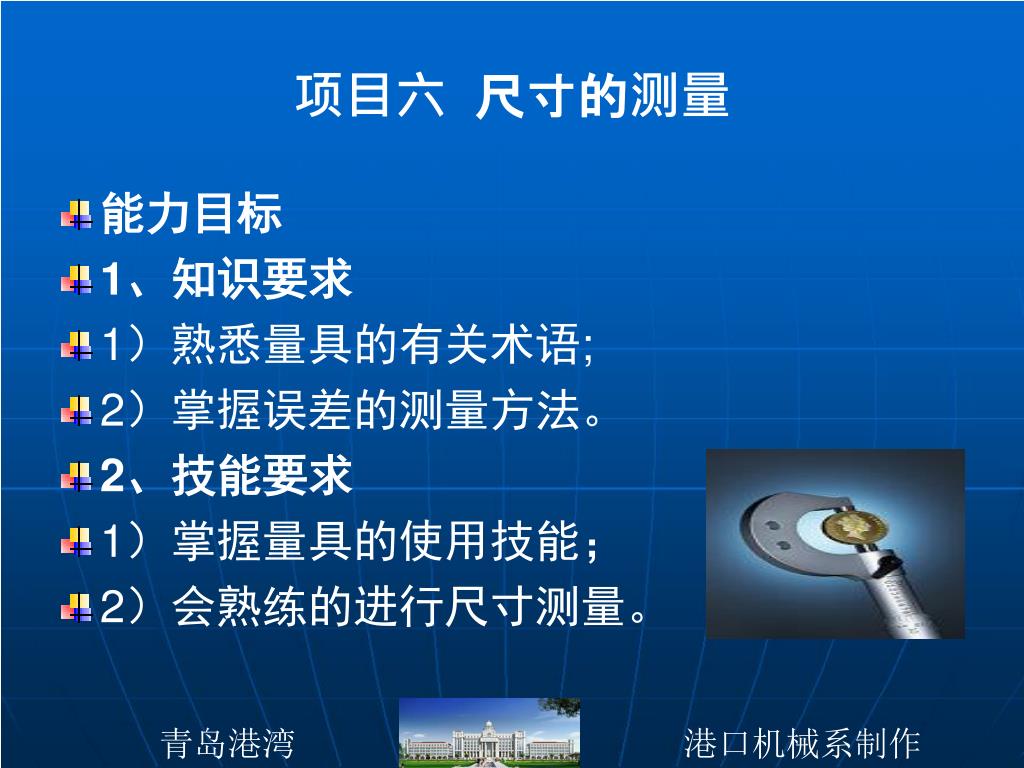

项目六 尺寸的测量 • 能力目标 • 1、知识要求 • 1)熟悉量具的有关术语; • 2)掌握误差的测量方法。 • 2、技能要求 • 1)掌握量具的使用技能; • 2)会熟练的进行尺寸测量。

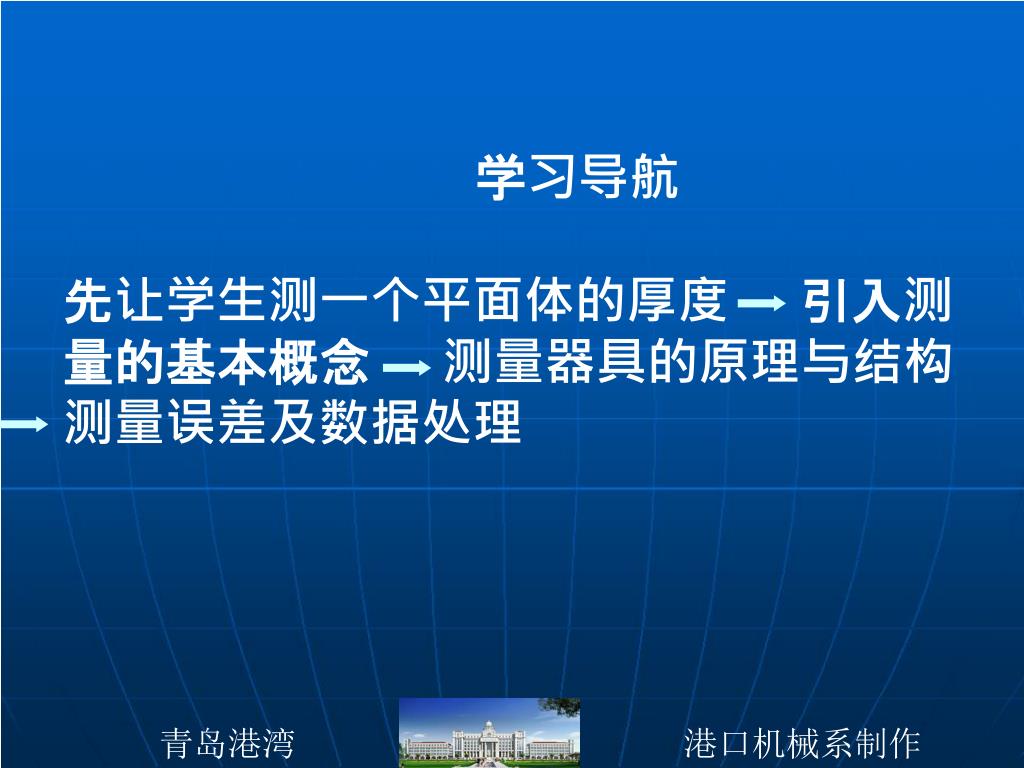

学习导航先让学生测一个平面体的厚度 引入测量的基本概念 测量器具的原理与结构测量误差及数据处理

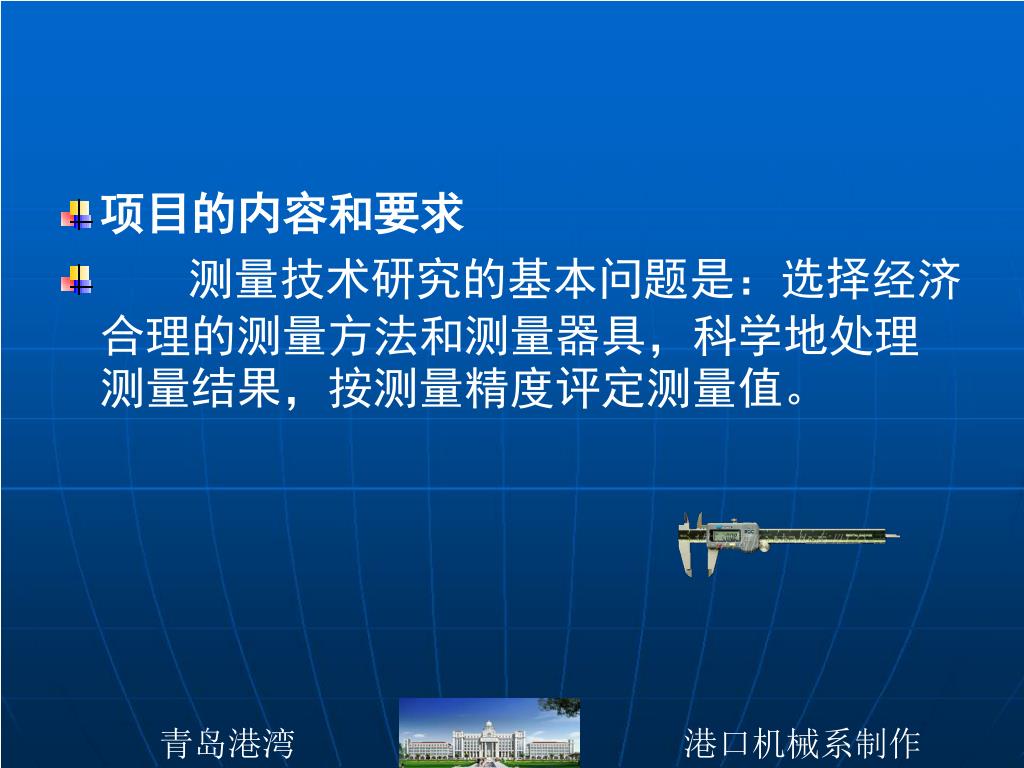

项目的内容和要求 • 测量技术研究的基本问题是:选择经济合理的测量方法和测量器具,科学地处理测量结果,按测量精度评定测量值。

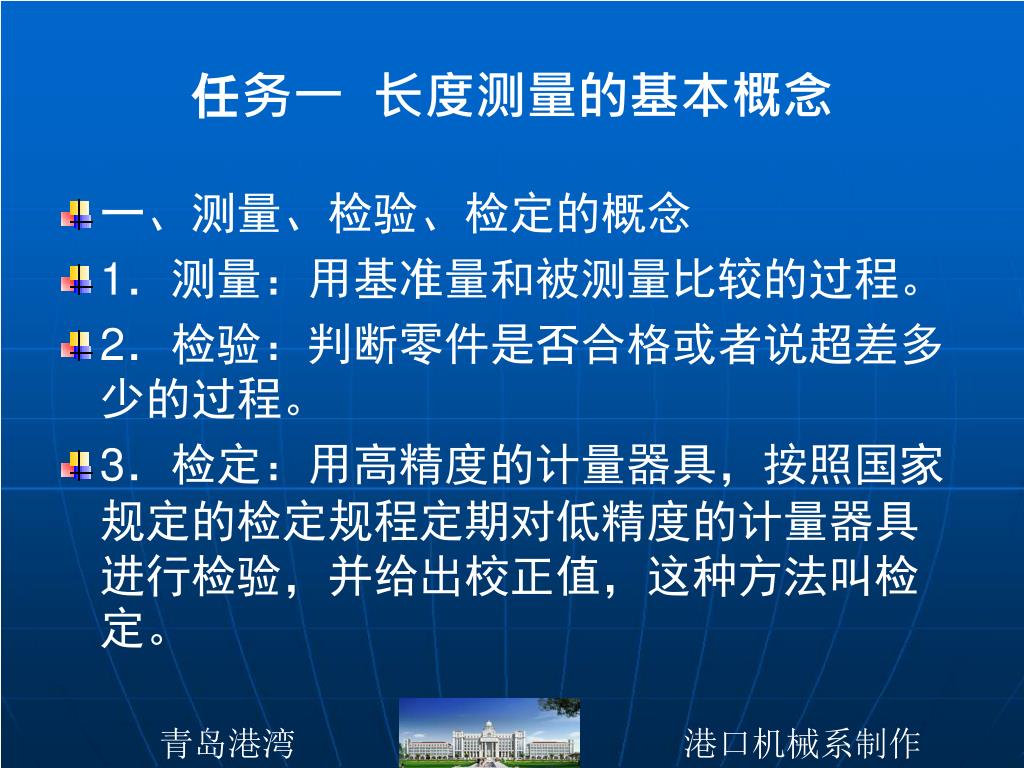

任务一 长度测量的基本概念 • 一、测量、检验、检定的概念 • 1.测量:用基准量和被测量比较的过程。 • 2.检验:判断零件是否合格或者说超差多少的过程。 • 3.检定:用高精度的计量器具,按照国家规定的检定规程定期对低精度的计量器具进行检验,并给出校正值,这种方法叫检定。

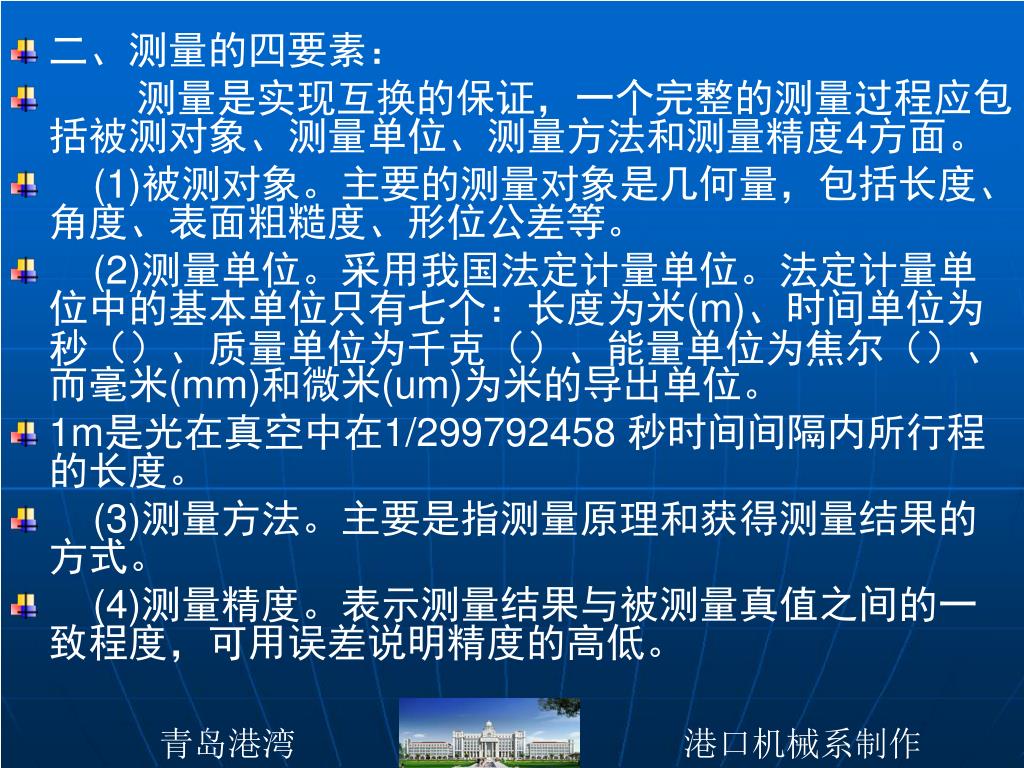

二、测量的四要素: • 测量是实现互换的保证,一个完整的测量过程应包括被测对象、测量单位、测量方法和测量精度4方面。 • (1)被测对象。主要的测量对象是几何量,包括长度、角度、表面粗糙度、形位公差等。 • (2)测量单位。采用我国法定计量单位。法定计量单位中的基本单位只有七个:长度为米(m)、时间单位为秒()、质量单位为千克()、能量单位为焦尔()、而毫米(mm)和微米(um)为米的导出单位。 • 1m是光在真空中在1/299792458 秒时间间隔内所行程的长度。 • (3)测量方法。主要是指测量原理和获得测量结果的方式。 • (4)测量精度。表示测量结果与被测量真值之间的一致程度,可用误差说明精度的高低。

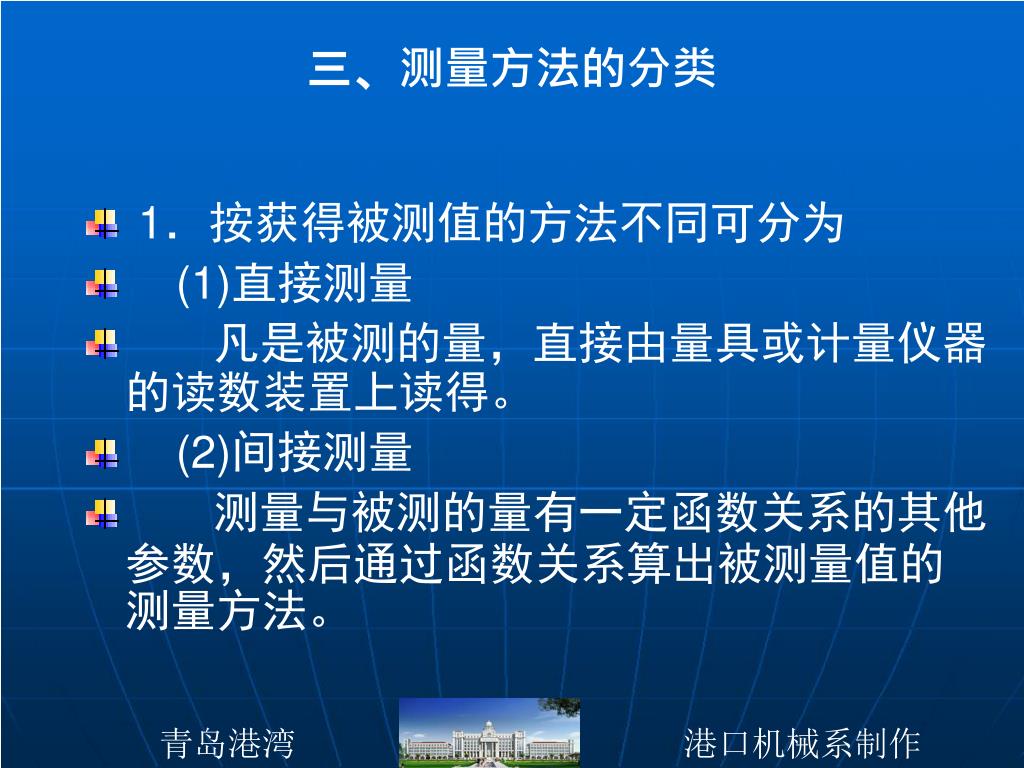

三、测量方法的分类 • 1.按获得被测值的方法不同可分为 • (1)直接测量 • 凡是被测的量,直接由量具或计量仪器的读数装置上读得。 • (2)间接测量 • 测量与被测的量有一定函数关系的其他参数,然后通过函数关系算出被测量值的测量方法。

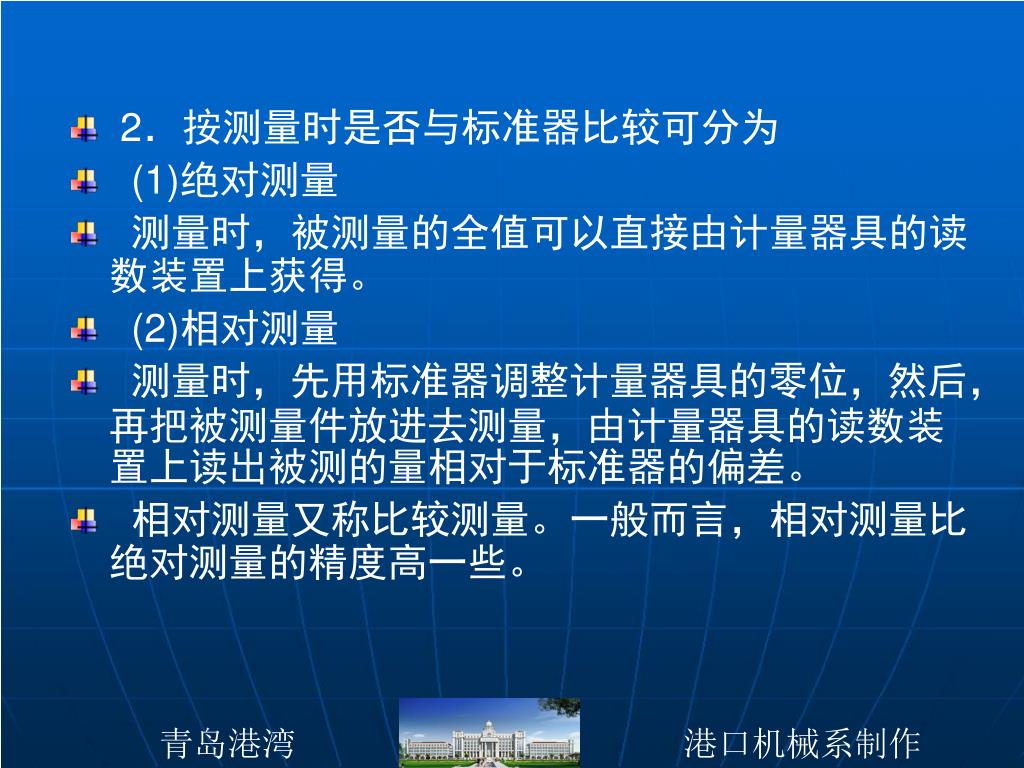

2.按测量时是否与标准器比较可分为 • (1)绝对测量 • 测量时,被测量的全值可以直接由计量器具的读数装置上获得。 • (2)相对测量 • 测量时,先用标准器调整计量器具的零位,然后,再把被测量件放进去测量,由计量器具的读数装置上读出被测的量相对于标准器的偏差。 • 相对测量又称比较测量。一般而言,相对测量比绝对测量的精度高一些。
3、按被测表面与计量器具是否有机械接触可分 • (1)接触测量 • 计量器具的测量头与工件被测表面以机械测量接触。如用机械比较仪测量轴颈。 • (2)不接触测量 • 计量器具的测量头与工件被测表面不相接触。例如,用光学显微镜测量表面粗糙度。

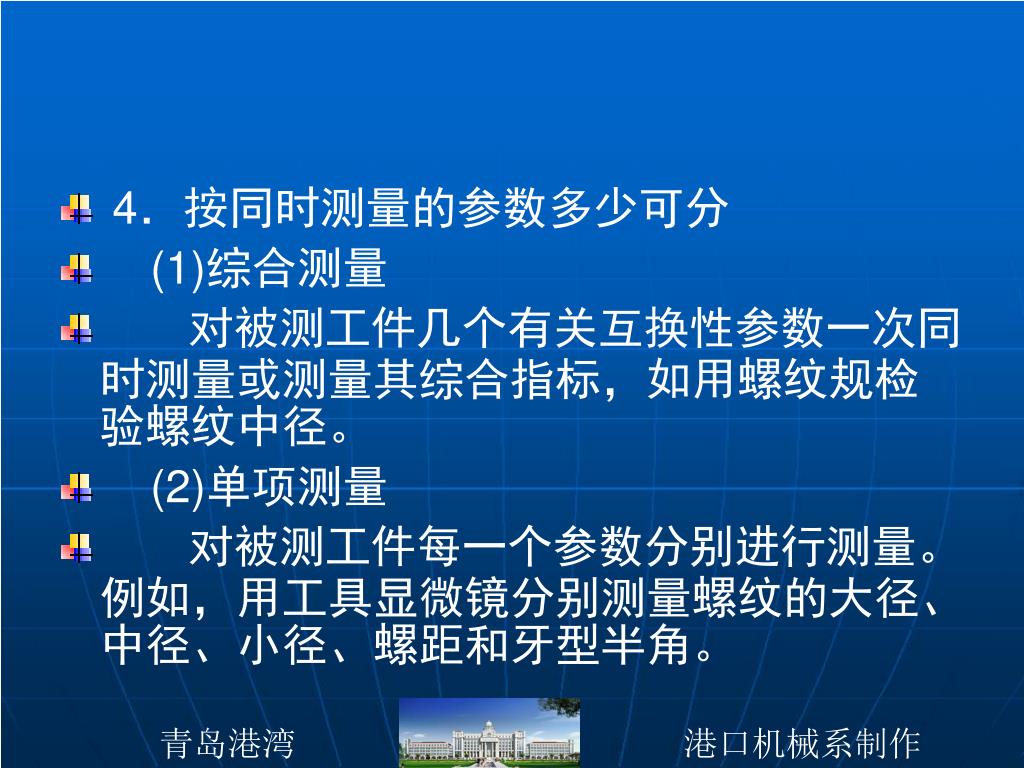

4.按同时测量的参数多少可分 • (1)综合测量 • 对被测工件几个有关互换性参数一次同时测量或测量其综合指标,如用螺纹规检验螺纹中径。 • (2)单项测量 • 对被测工件每一个参数分别进行测量。例如,用工具显微镜分别测量螺纹的大径、中径、小径、螺距和牙型半角。

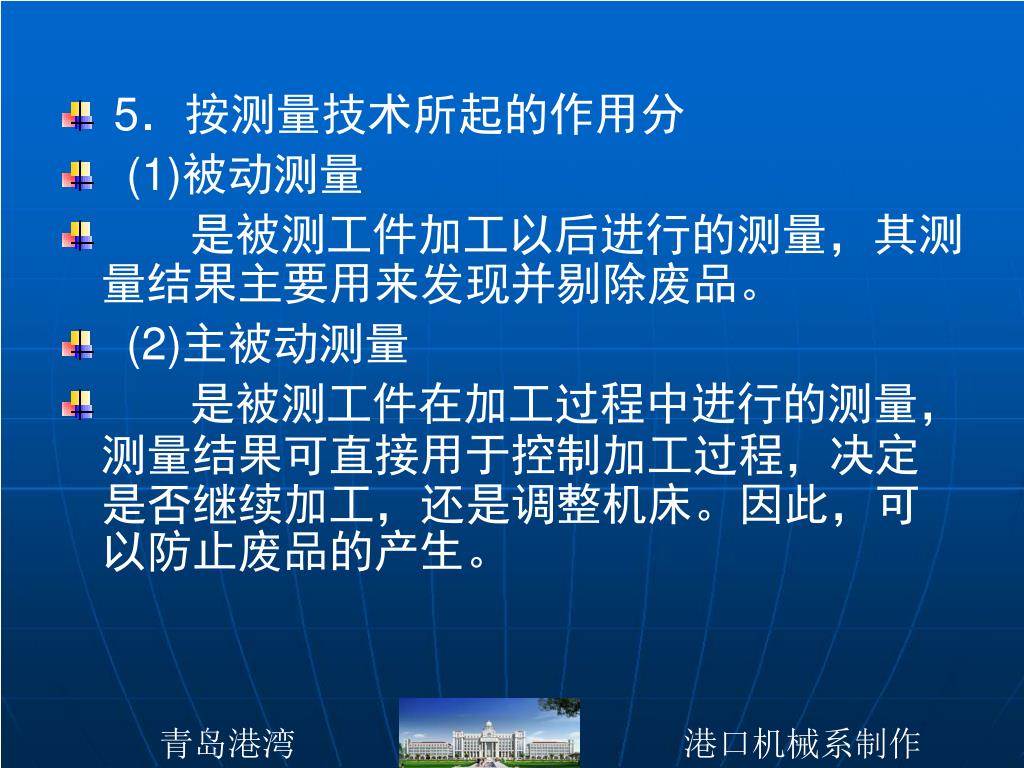

5.按测量技术所起的作用分 • (1)被动测量 • 是被测工件加工以后进行的测量,其测量结果主要用来发现并剔除废品。 • (2)主被动测量 • 是被测工件在加工过程中进行的测量,测量结果可直接用于控制加工过程,决定是否继续加工,还是调整机床。因此,可以防止废品的产生。

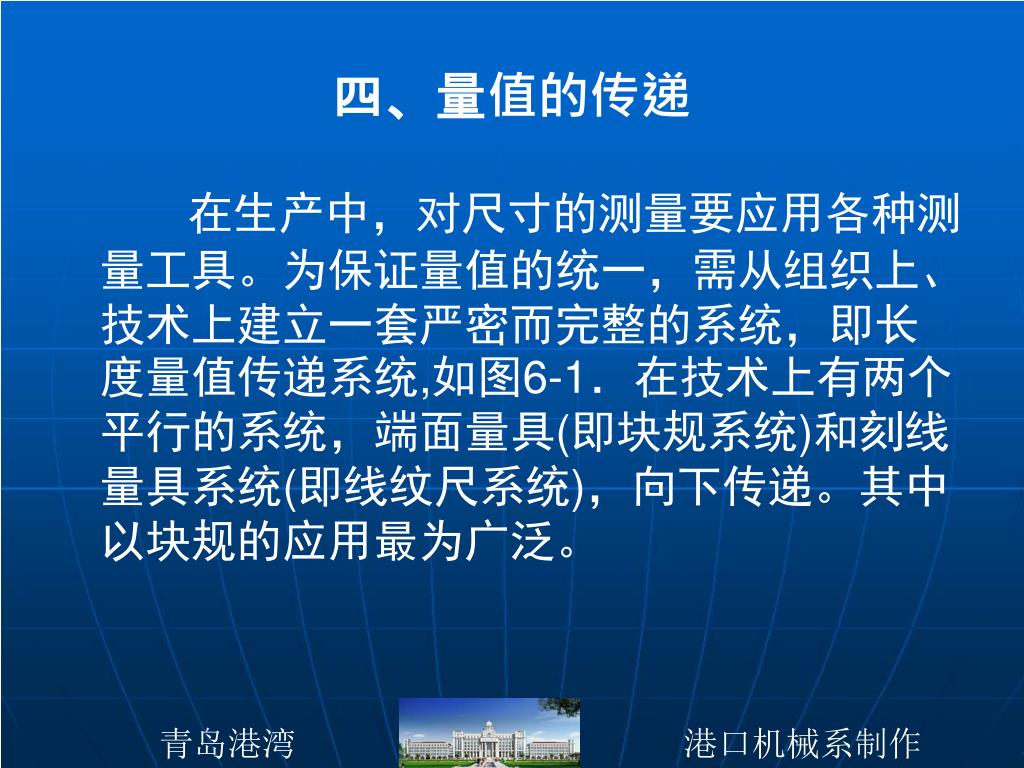

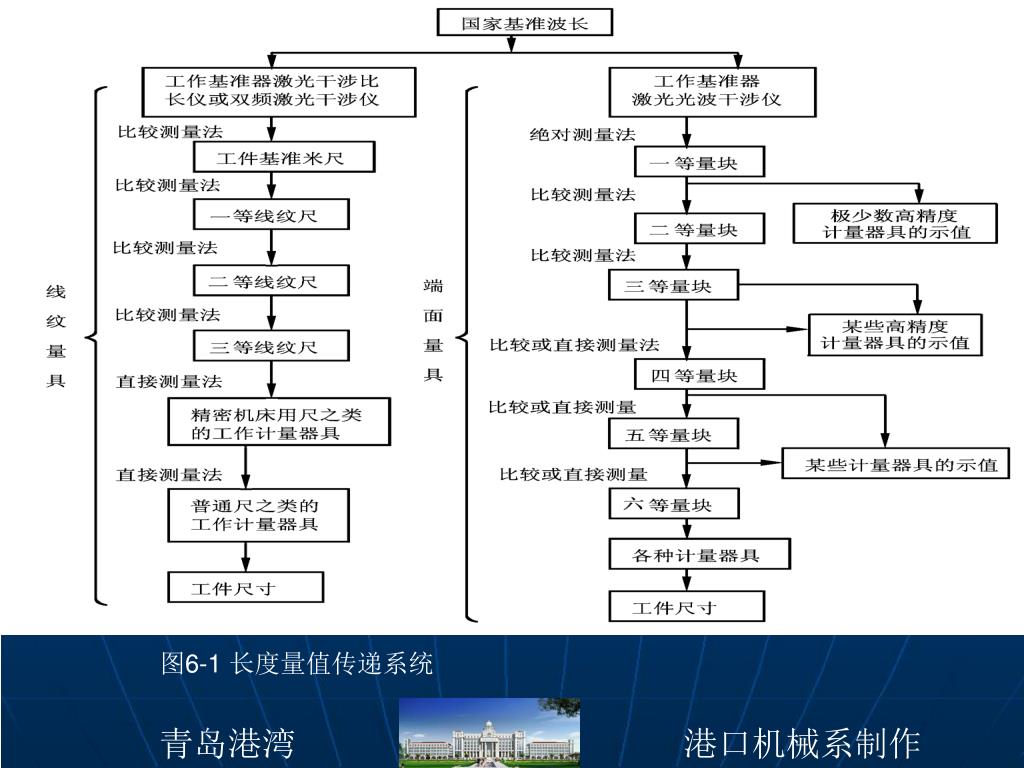

四、量值的传递 在生产中,对尺寸的测量要应用各种测量工具。为保证量值的统一,需从组织上、技术上建立一套严密而完整的系统,即长度量值传递系统,如图6-1.在技术上有两个平行的系统,端面量具(即块规系统)和刻线量具系统(即线纹尺系统),向下传递。其中以块规的应用最为广泛。

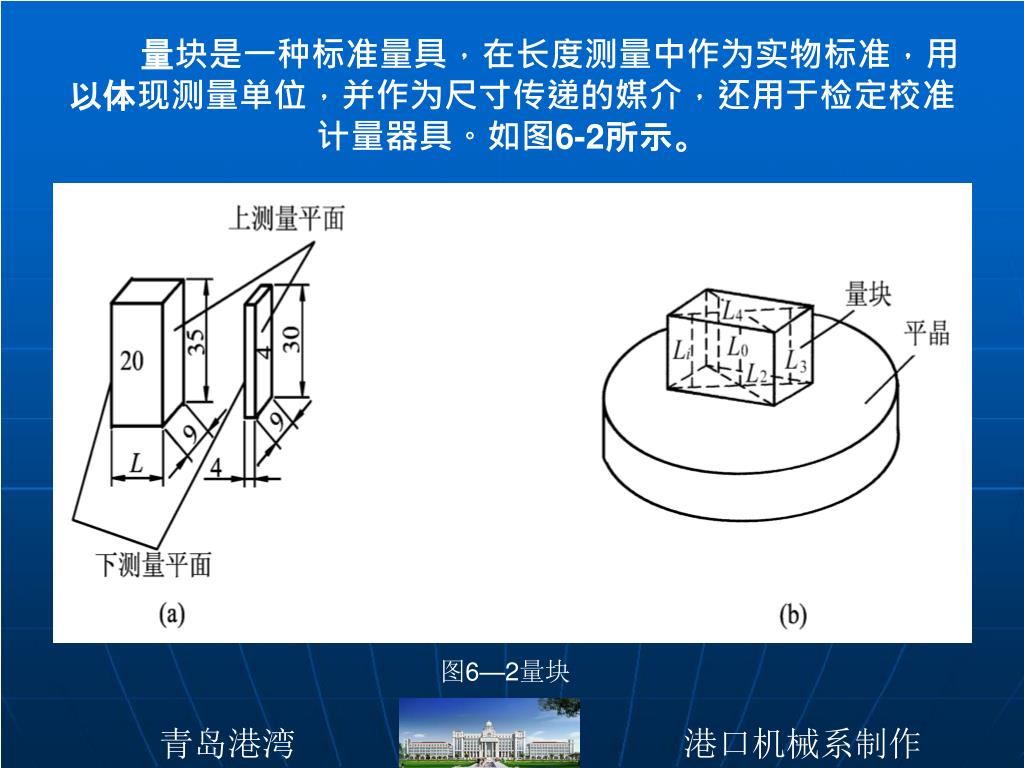

量块是一种标准量具,在长度测量中作为实物标准,用以体现测量单位,并作为尺寸传递的媒介,还用于检定校准计量器具。如图6-2所示。量块是一种标准量具,在长度测量中作为实物标准,用以体现测量单位,并作为尺寸传递的媒介,还用于检定校准计量器具。如图6-2所示。 图6—2量块

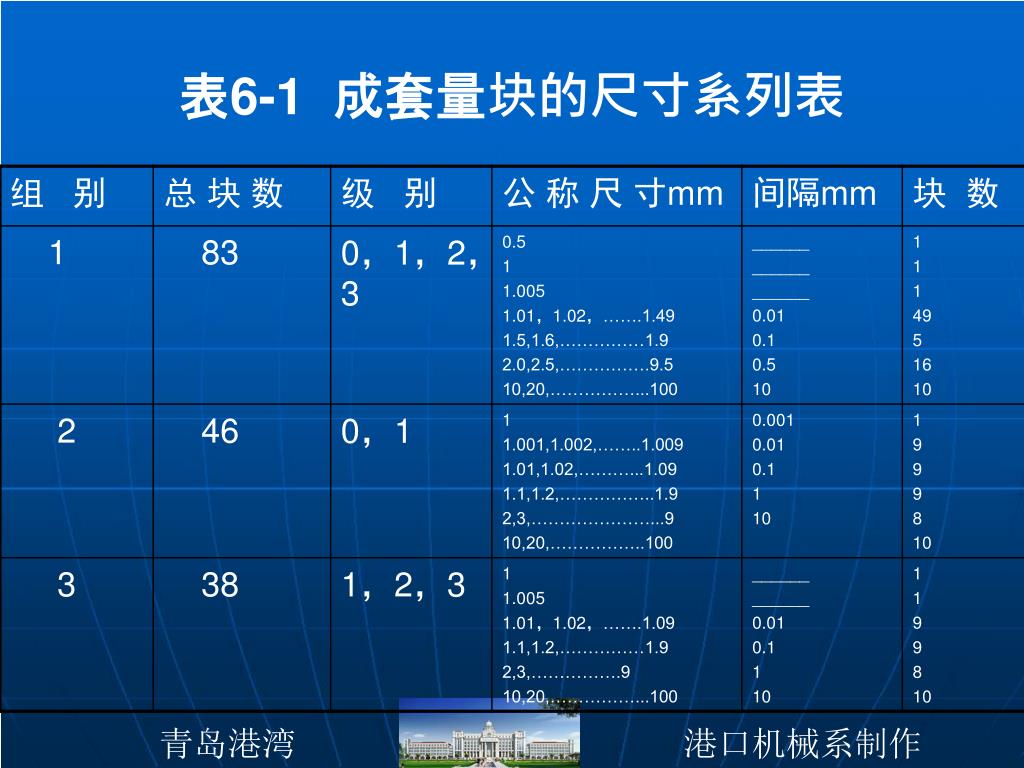

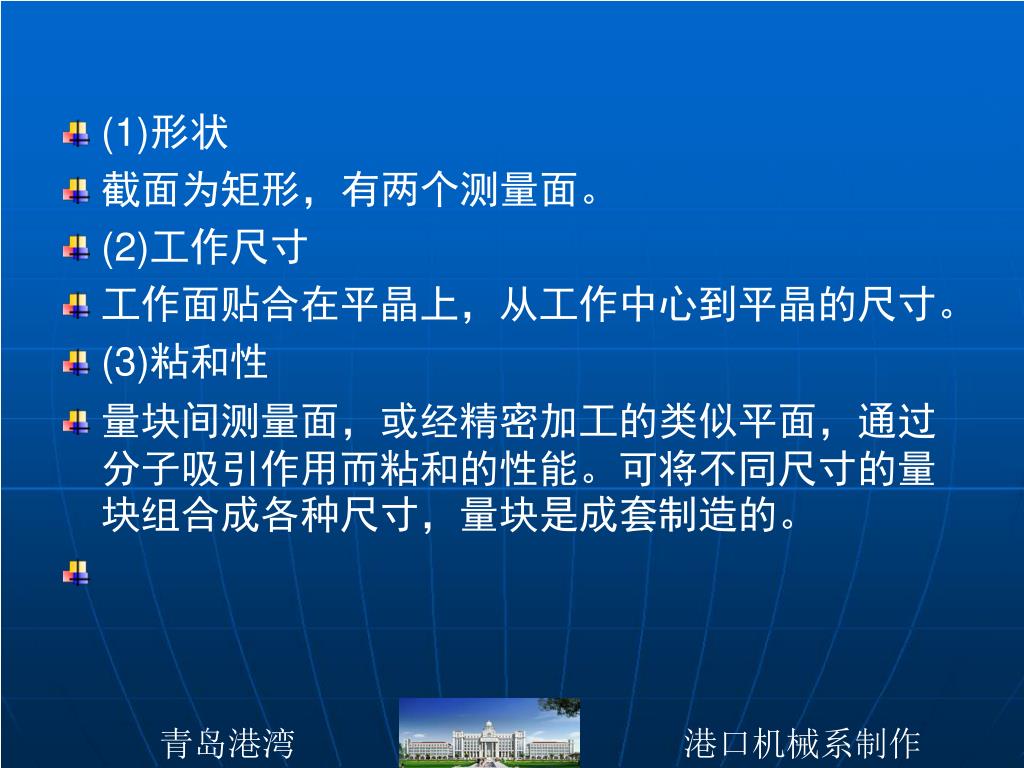

(1)形状 • 截面为矩形,有两个测量面。 • (2)工作尺寸 • 工作面贴合在平晶上,从工作中心到平晶的尺寸。 • (3)粘和性 • 量块间测量面,或经精密加工的类似平面,通过分子吸引作用而粘和的性能。可将不同尺寸的量块组合成各种尺寸,量块是成套制造的。

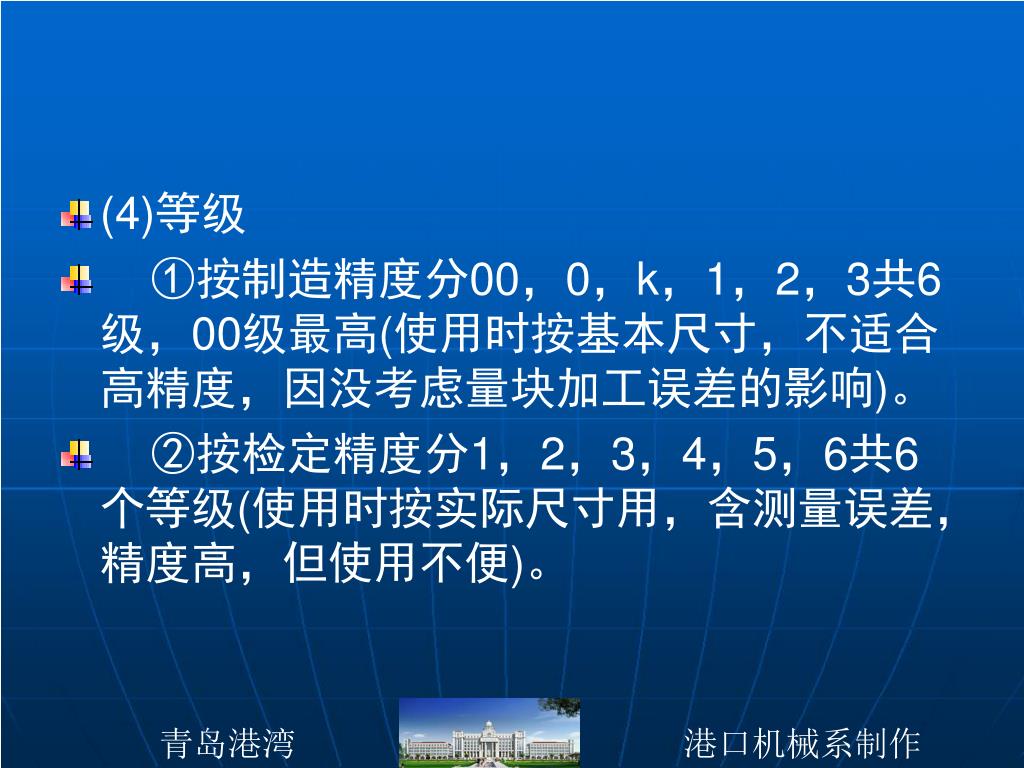

(4)等级 • ①按制造精度分00,0,k,1,2,3共6级,00级最高(使用时按基本尺寸,不适合高精度,因没考虑量块加工误差的影响)。 • ②按检定精度分1,2,3,4,5,6共6个等级(使用时按实际尺寸用,含测量误差,精度高,但使用不便)。

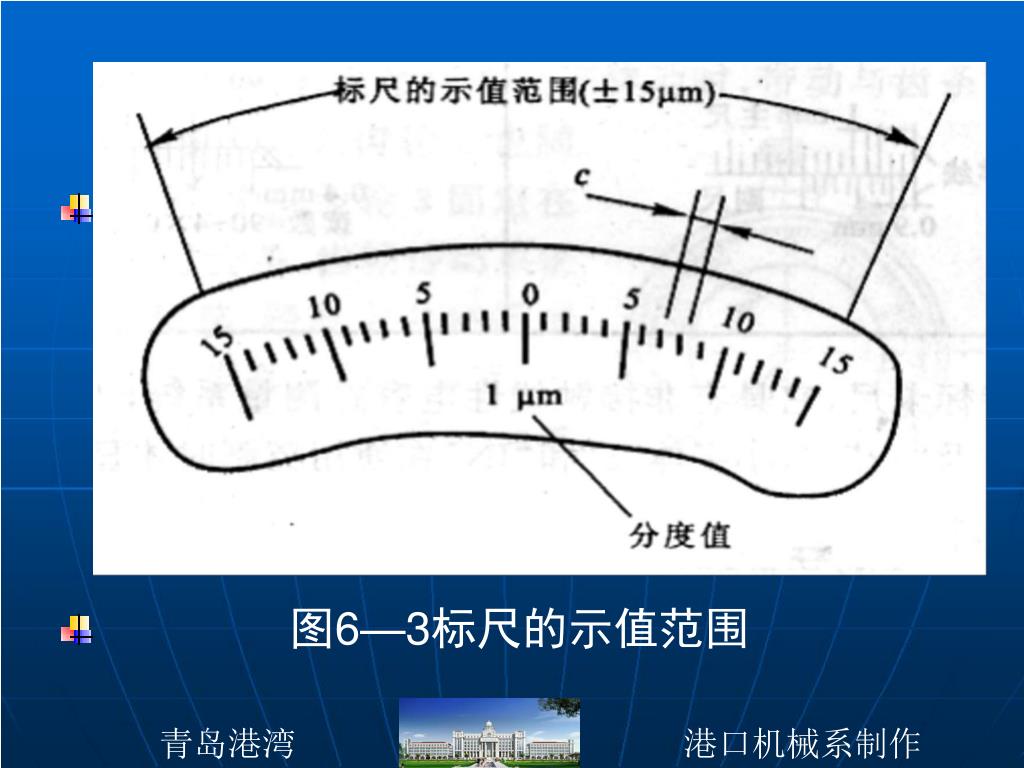

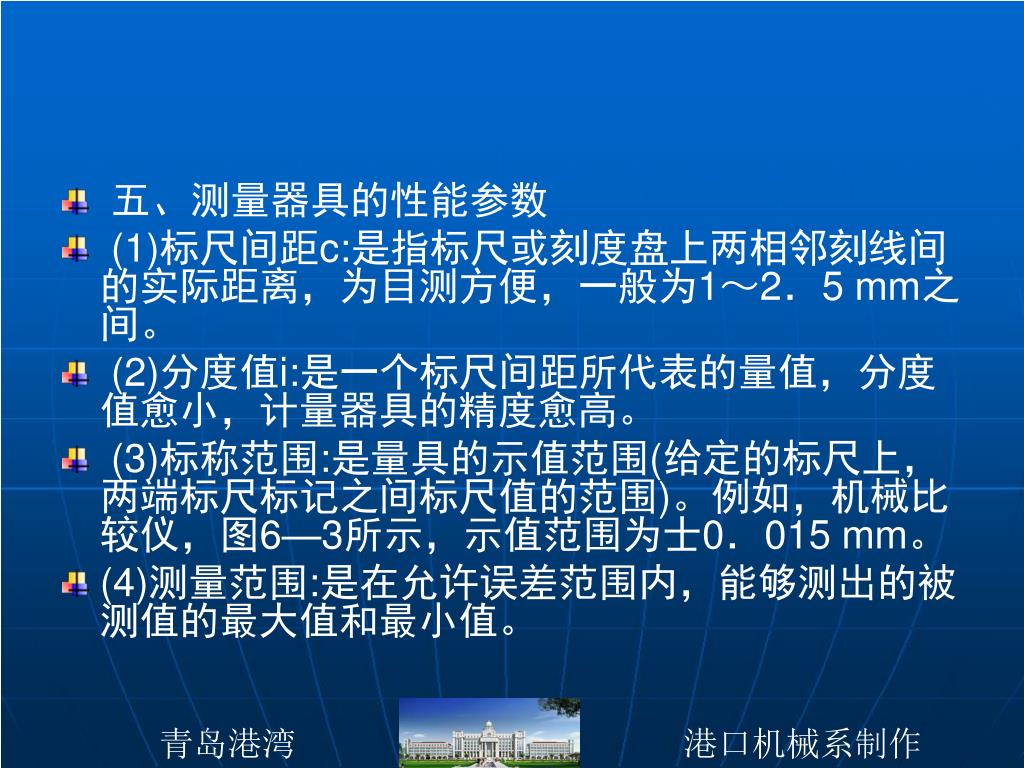

五、测量器具的性能参数 • (1)标尺间距c:是指标尺或刻度盘上两相邻刻线间的实际距离,为目测方便,一般为1~2.5 mm之间。 • (2)分度值i:是一个标尺间距所代表的量值,分度值愈小,计量器具的精度愈高。 • (3)标称范围:是量具的示值范围(给定的标尺上,两端标尺标记之间标尺值的范围)。例如,机械比较仪,图6—3所示,示值范围为士0.015 mm。 • (4)测量范围:是在允许误差范围内,能够测出的被测值的最大值和最小值。

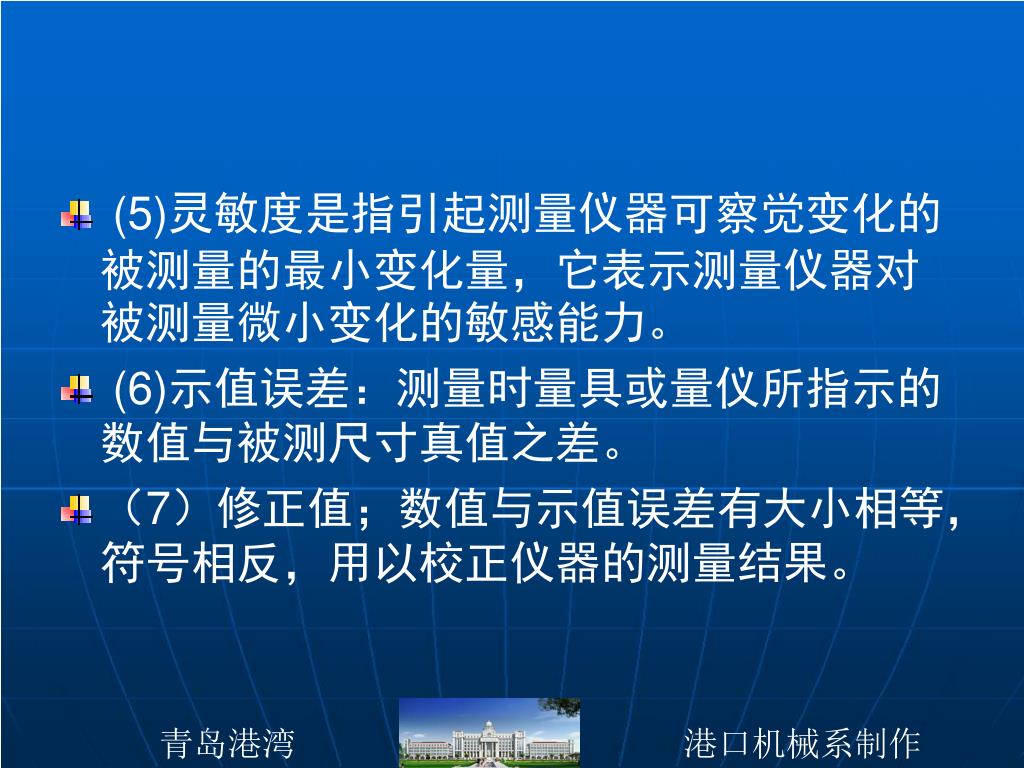

(5)灵敏度是指引起测量仪器可察觉变化的被测量的最小变化量,它表示测量仪器对被测量微小变化的敏感能力。 (5)灵敏度是指引起测量仪器可察觉变化的被测量的最小变化量,它表示测量仪器对被测量微小变化的敏感能力。 • (6)示值误差:测量时量具或量仪所指示的数值与被测尺寸真值之差。 • (7)修正值;数值与示值误差有大小相等,符号相反,用以校正仪器的测量结果。

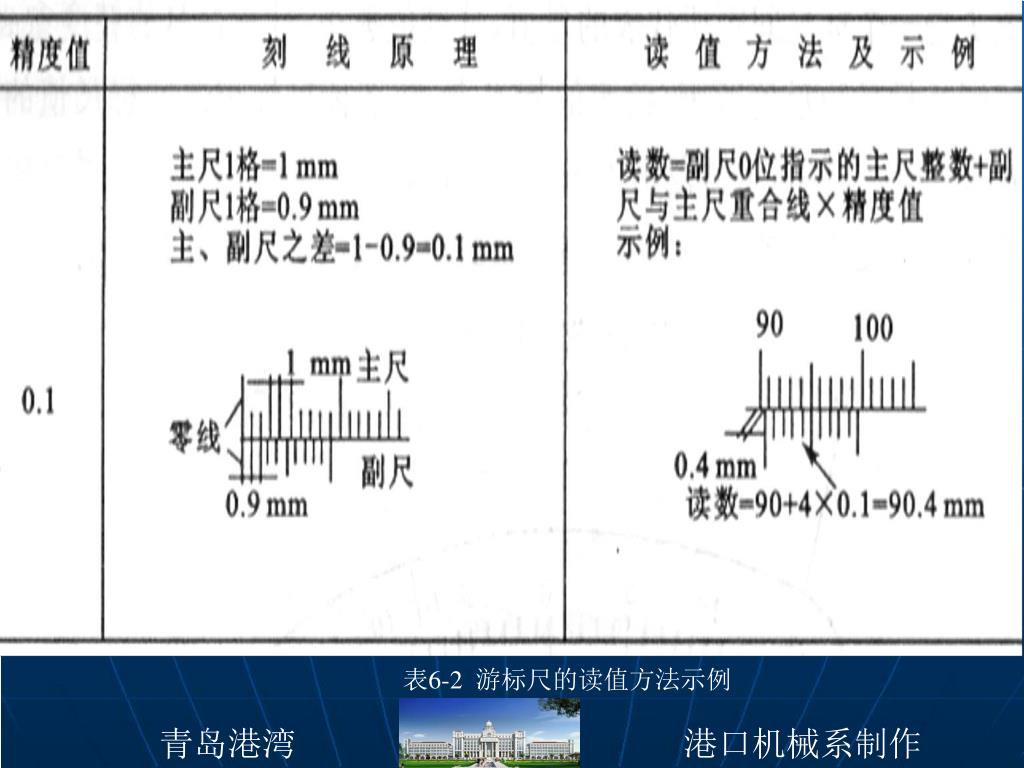

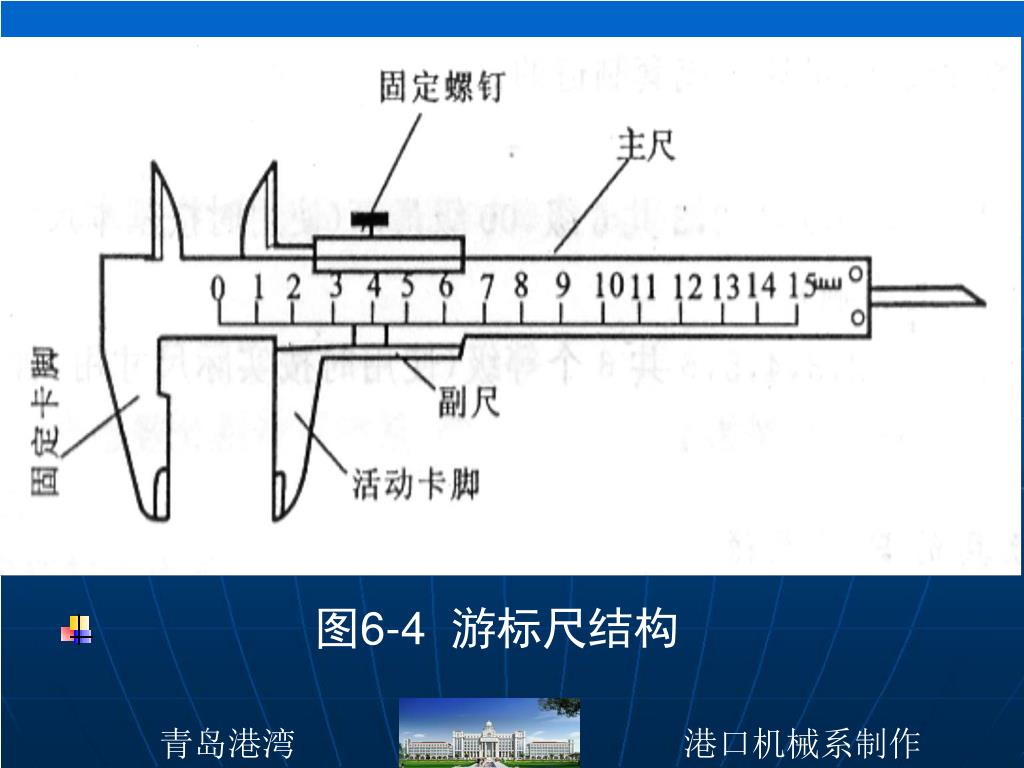

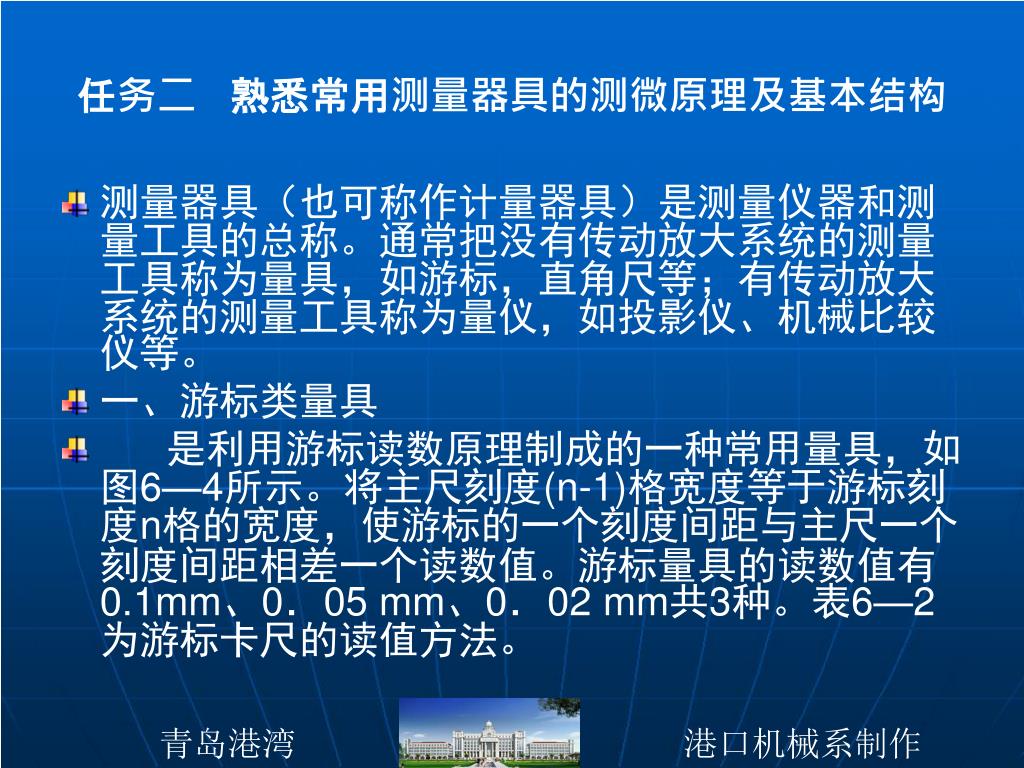

任务二 熟悉常用测量器具的测微原理及基本结构 • 测量器具(也可称作计量器具)是测量仪器和测量工具的总称。通常把没有传动放大系统的测量工具称为量具,如游标,直角尺等;有传动放大系统的测量工具称为量仪,如投影仪、机械比较仪等。 • 一、游标类量具 • 是利用游标读数原理制成的一种常用量具,如图6—4所示。将主尺刻度(n-1)格宽度等于游标刻度n格的宽度,使游标的一个刻度间距与主尺一个刻度间距相差一个读数值。游标量具的读数值有0.1mm、0.05 mm、0.02 mm共3种。表6—2为游标卡尺的读值方法。

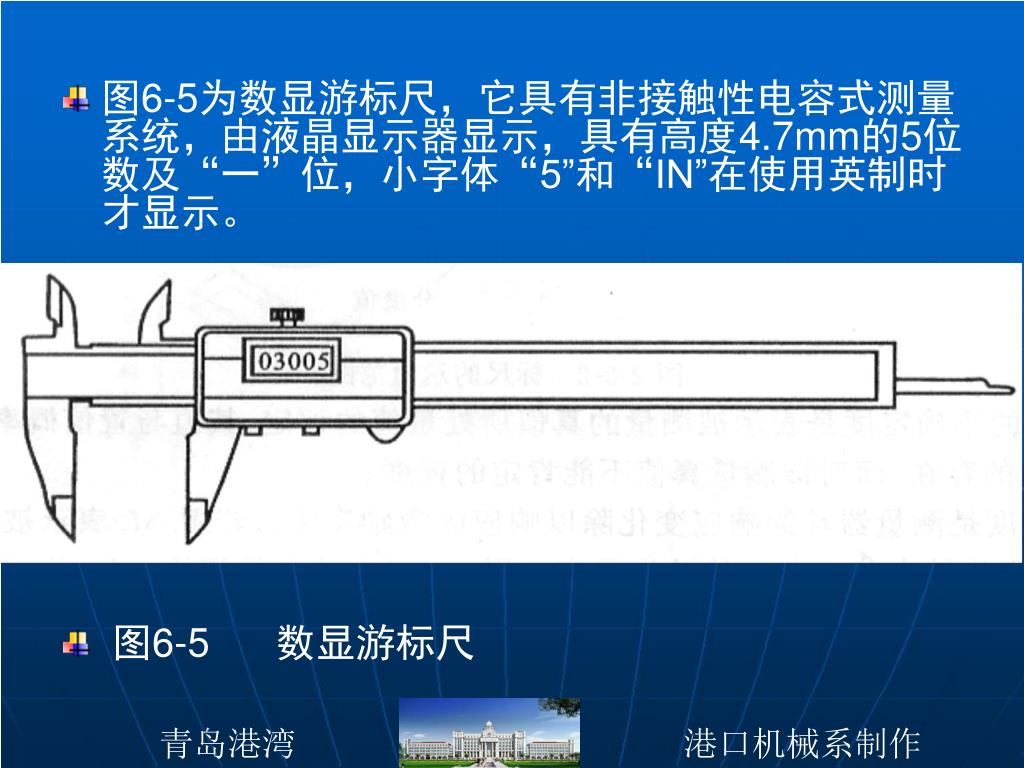

图6-5为数显游标尺,它具有非接触性电容式测量系统,由液晶显示器显示,具有高度4.7mm的5位数及“一”位,小字体“5”和“IN”在使用英制时才显示。图6-5为数显游标尺,它具有非接触性电容式测量系统,由液晶显示器显示,具有高度4.7mm的5位数及“一”位,小字体“5”和“IN”在使用英制时才显示。 • 图6-5 数显游标尺

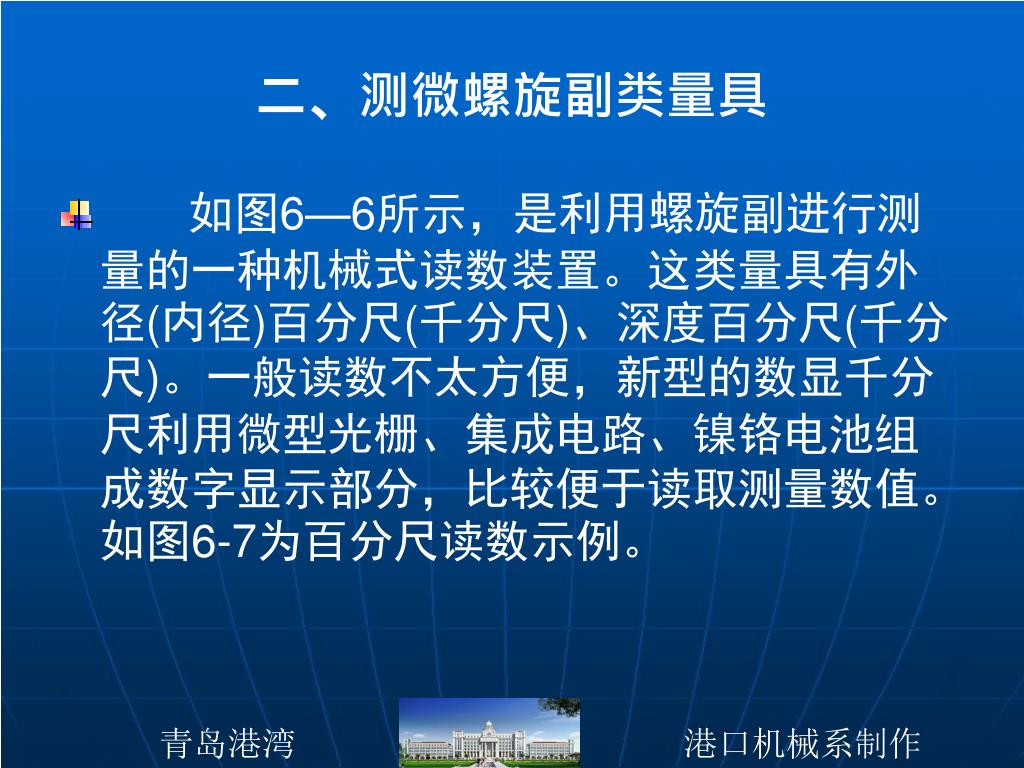

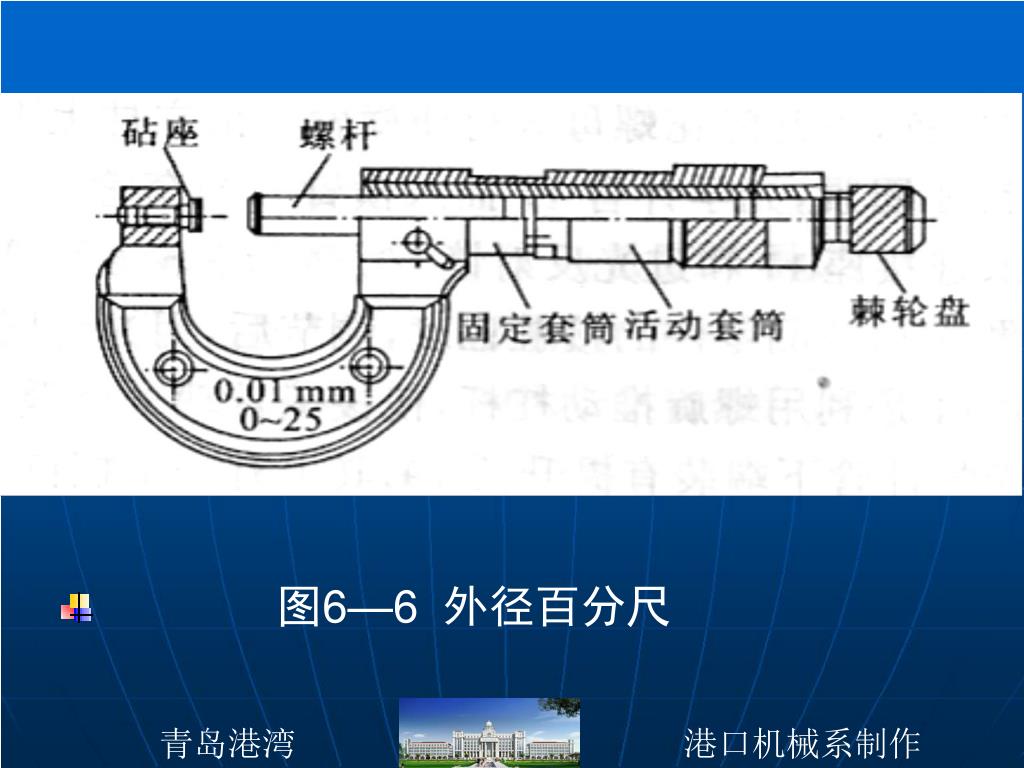

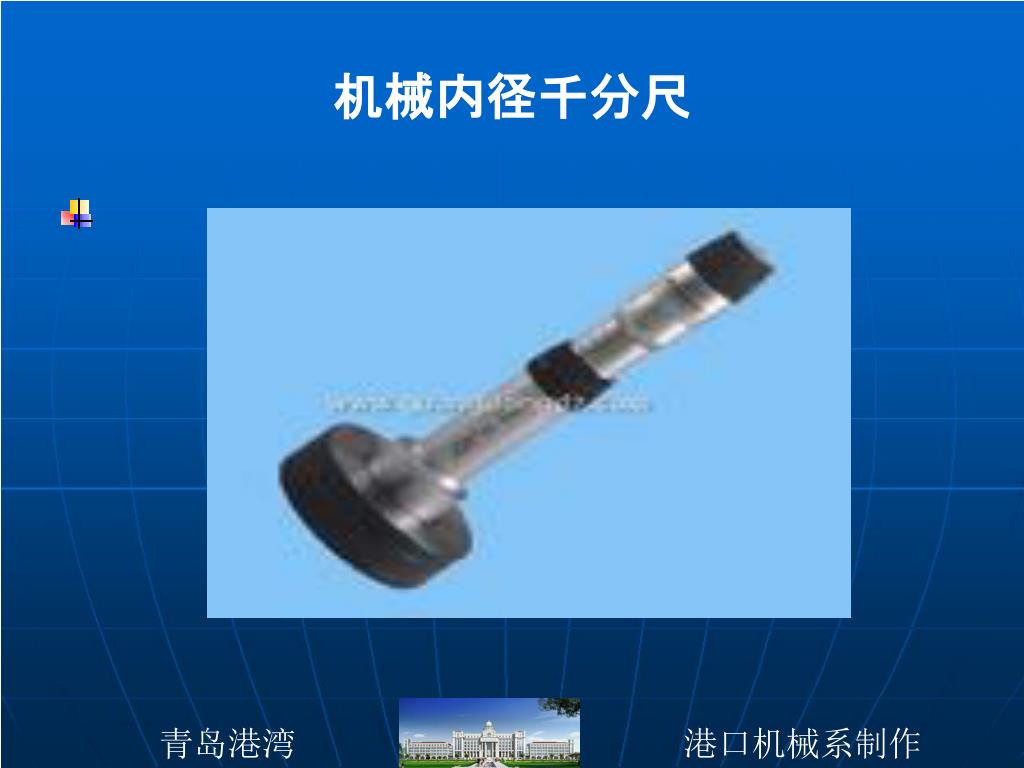

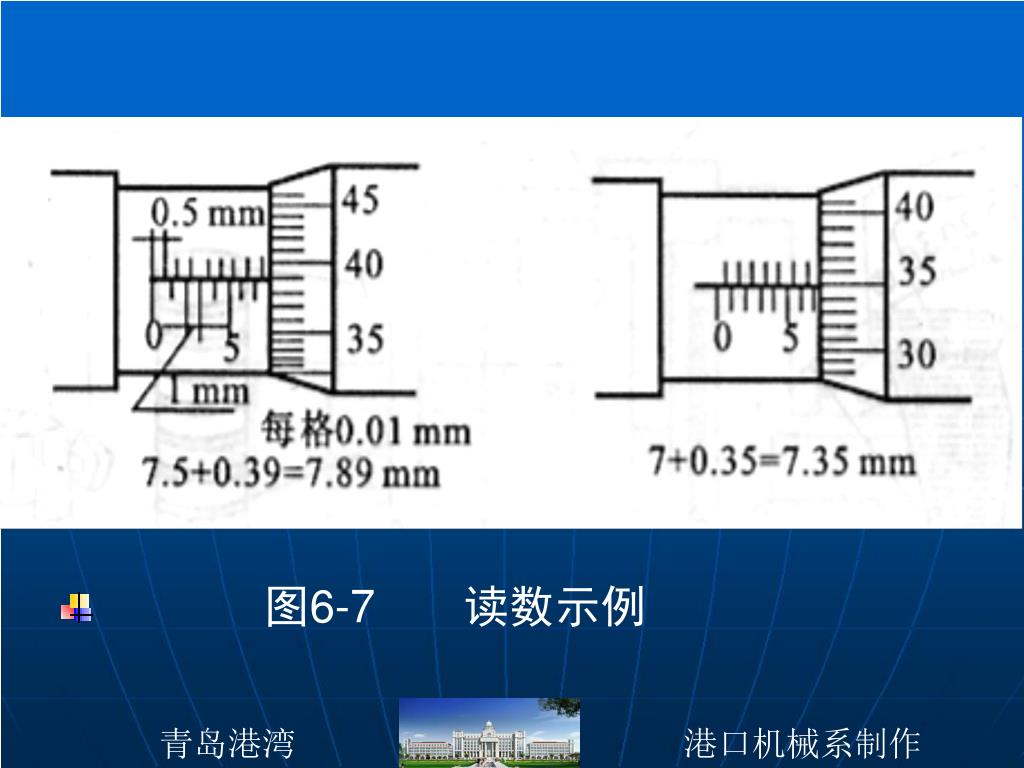

二、测微螺旋副类量具 • 如图6—6所示,是利用螺旋副进行测量的一种机械式读数装置。这类量具有外径(内径)百分尺(千分尺)、深度百分尺(千分尺)。一般读数不太方便,新型的数显千分尺利用微型光栅、集成电路、镍铬电池组成数字显示部分,比较便于读取测量数值。如图6-7为百分尺读数示例。

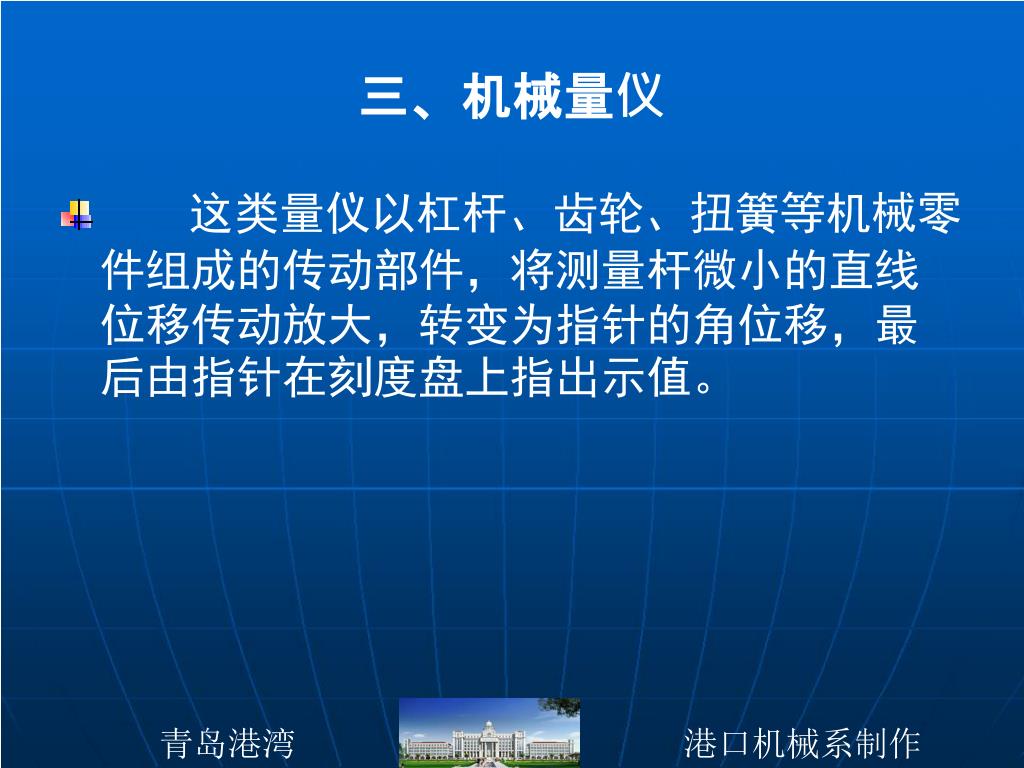

三、机械量仪 • 这类量仪以杠杆、齿轮、扭簧等机械零件组成的传动部件,将测量杆微小的直线位移传动放大,转变为指针的角位移,最后由指针在刻度盘上指出示值。

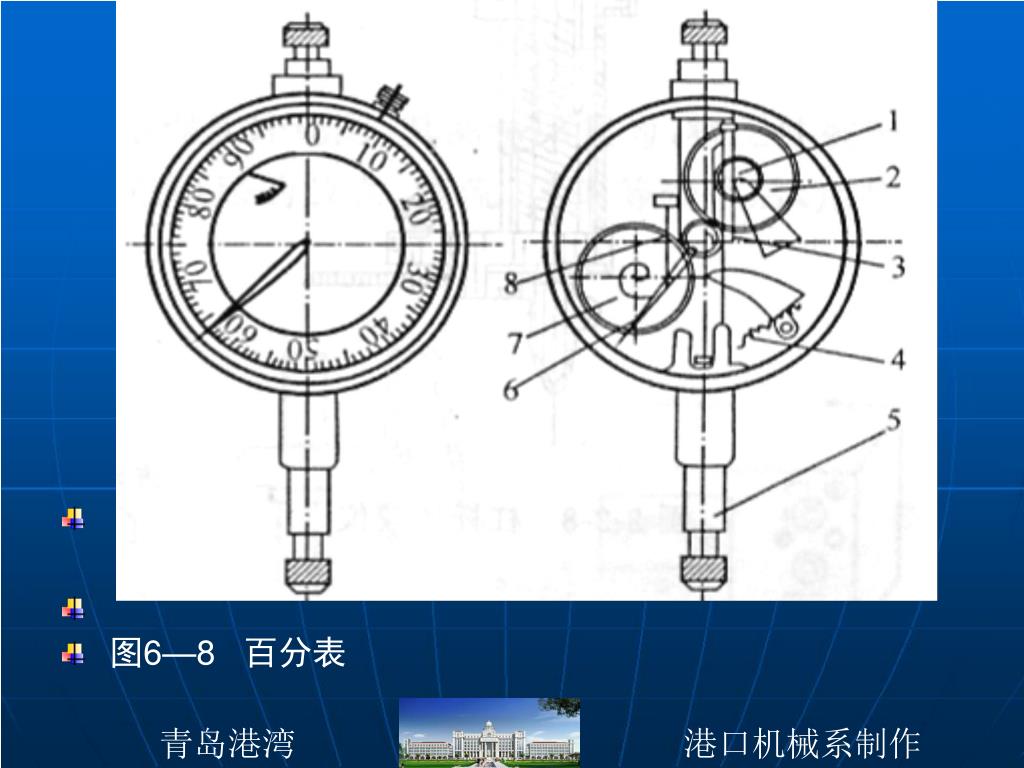

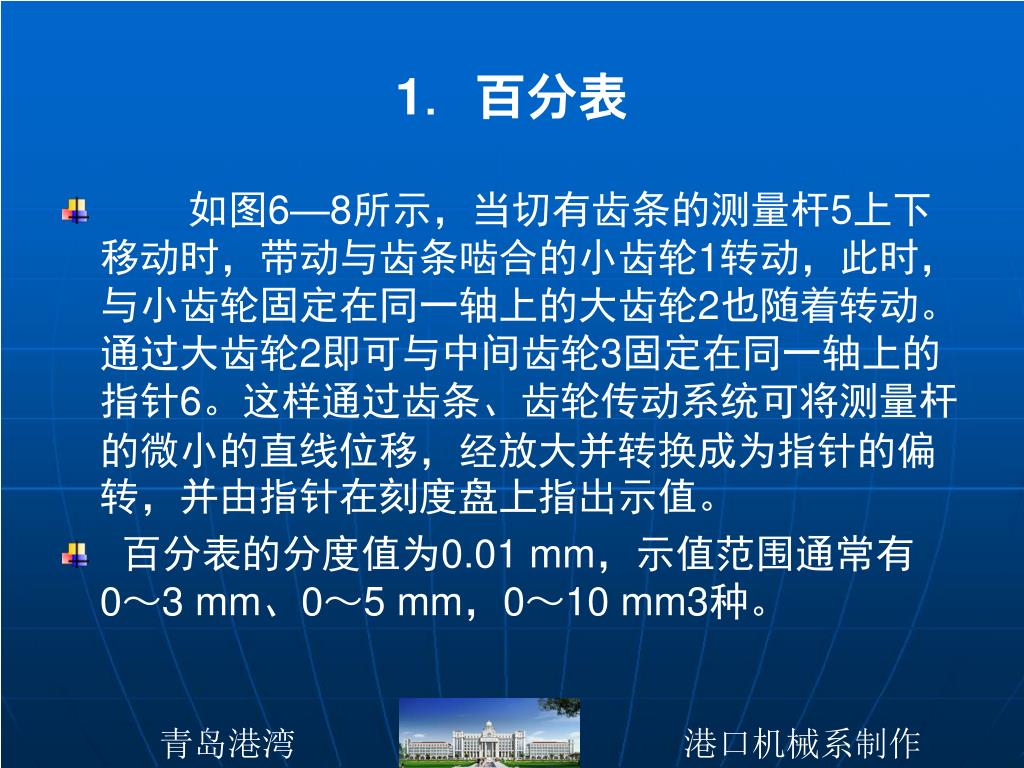

1.百分表 • 如图6—8所示,当切有齿条的测量杆5上下移动时,带动与齿条啮合的小齿轮1转动,此时,与小齿轮固定在同一轴上的大齿轮2也随着转动。通过大齿轮2即可与中间齿轮3固定在同一轴上的指针6。这样通过齿条、齿轮传动系统可将测量杆的微小的直线位移,经放大并转换成为指针的偏转,并由指针在刻度盘上指出示值。 • 百分表的分度值为0.01 mm,示值范围通常有0~3 mm、0~5 mm,0~10 mm3种。

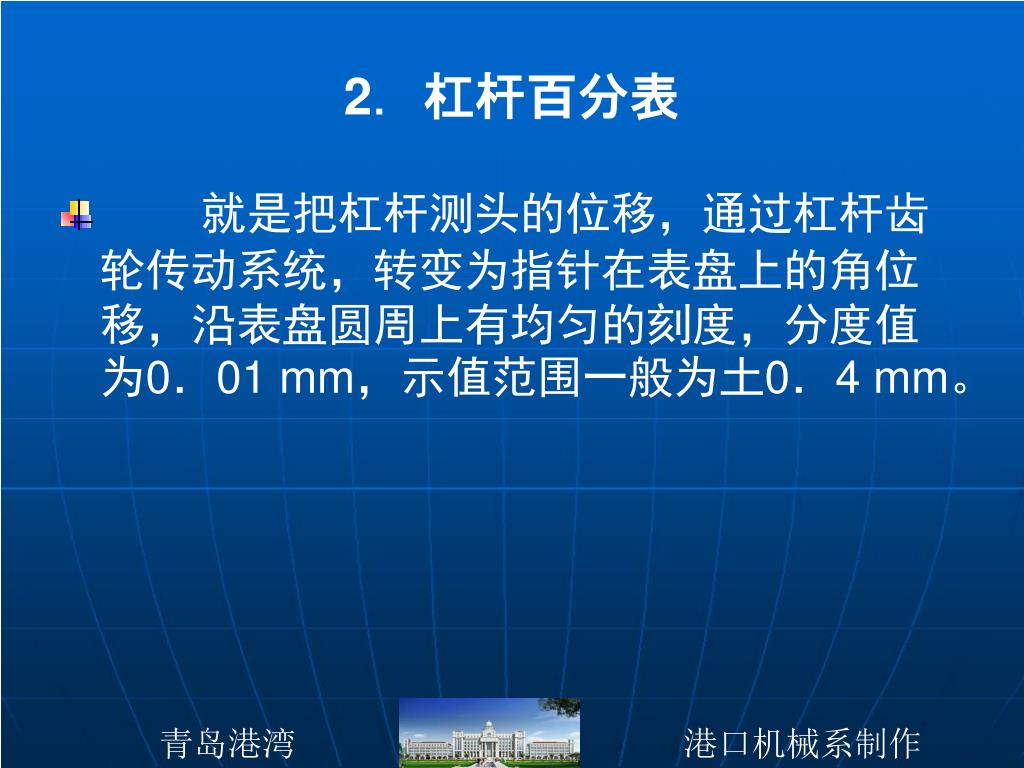

2.杠杆百分表 • 就是把杠杆测头的位移,通过杠杆齿轮传动系统,转变为指针在表盘上的角位移,沿表盘圆周上有均匀的刻度,分度值为0.01 mm,示值范围一般为土0.4 mm。

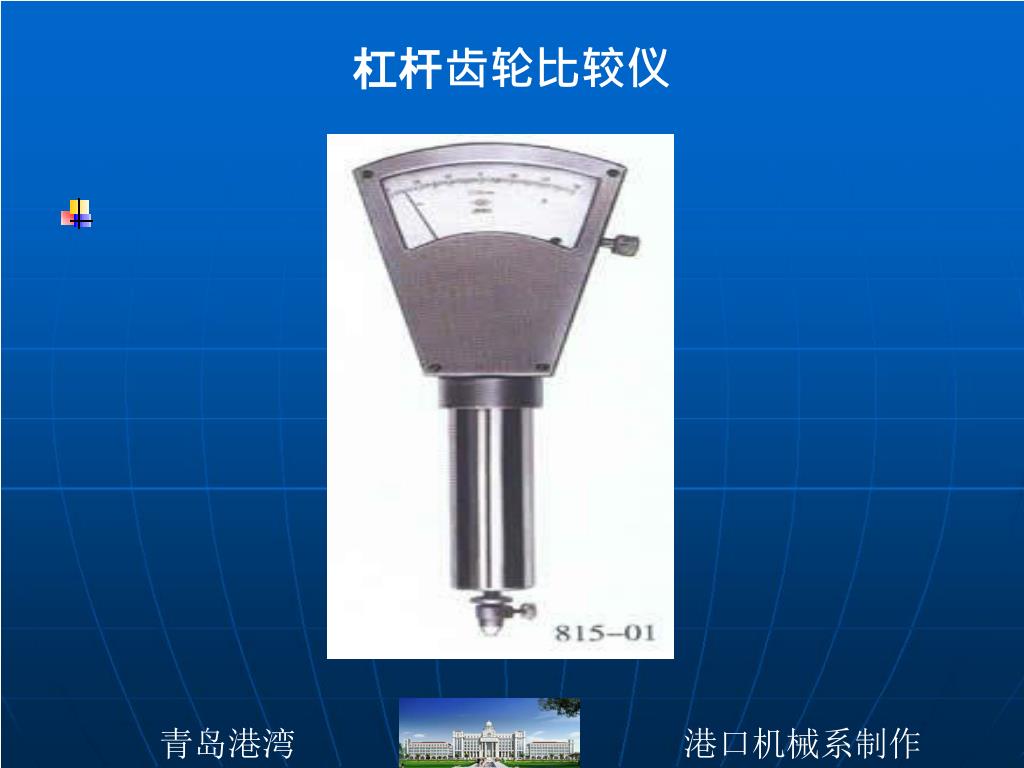

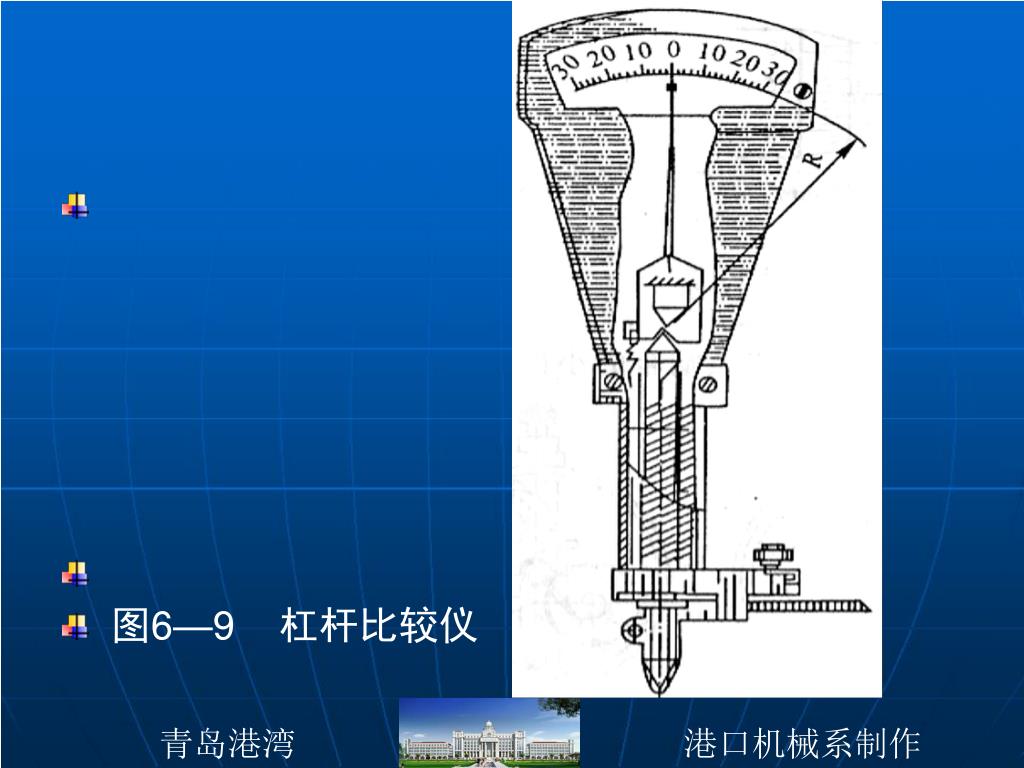

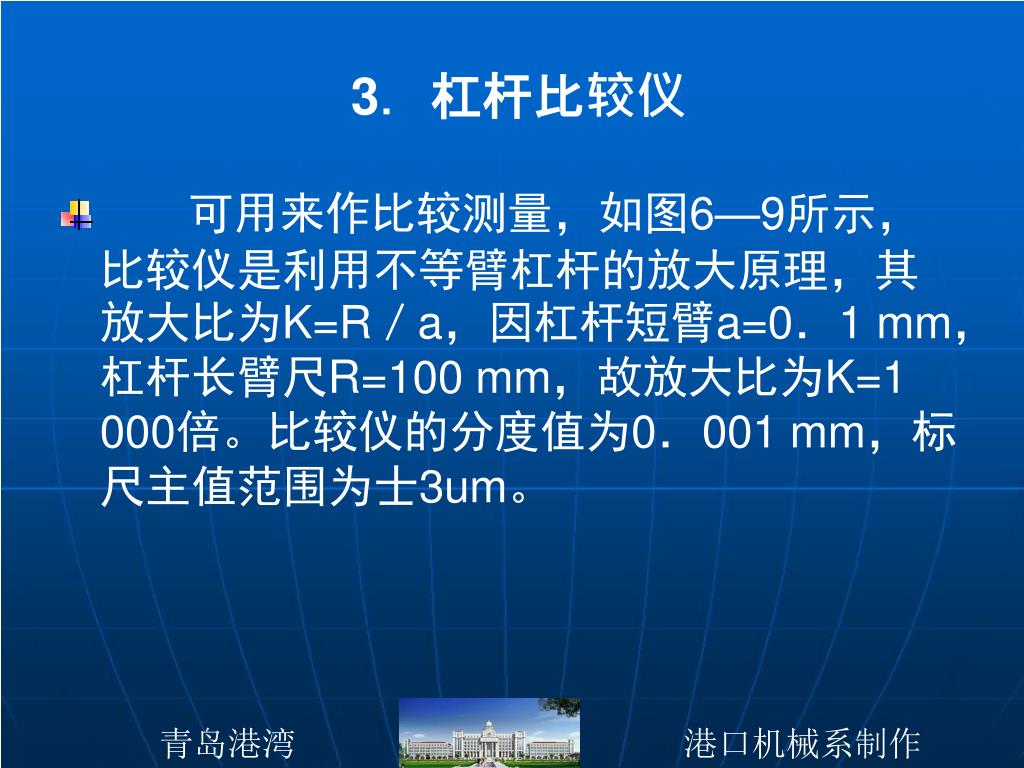

3.杠杆比较仪 • 可用来作比较测量,如图6—9所示,比较仪是利用不等臂杠杆的放大原理,其放大比为K=R/a,因杠杆短臂a=0.1 mm,杠杆长臂尺R=100 mm,故放大比为K=1 000倍。比较仪的分度值为0.001 mm,标尺主值范围为士3um。

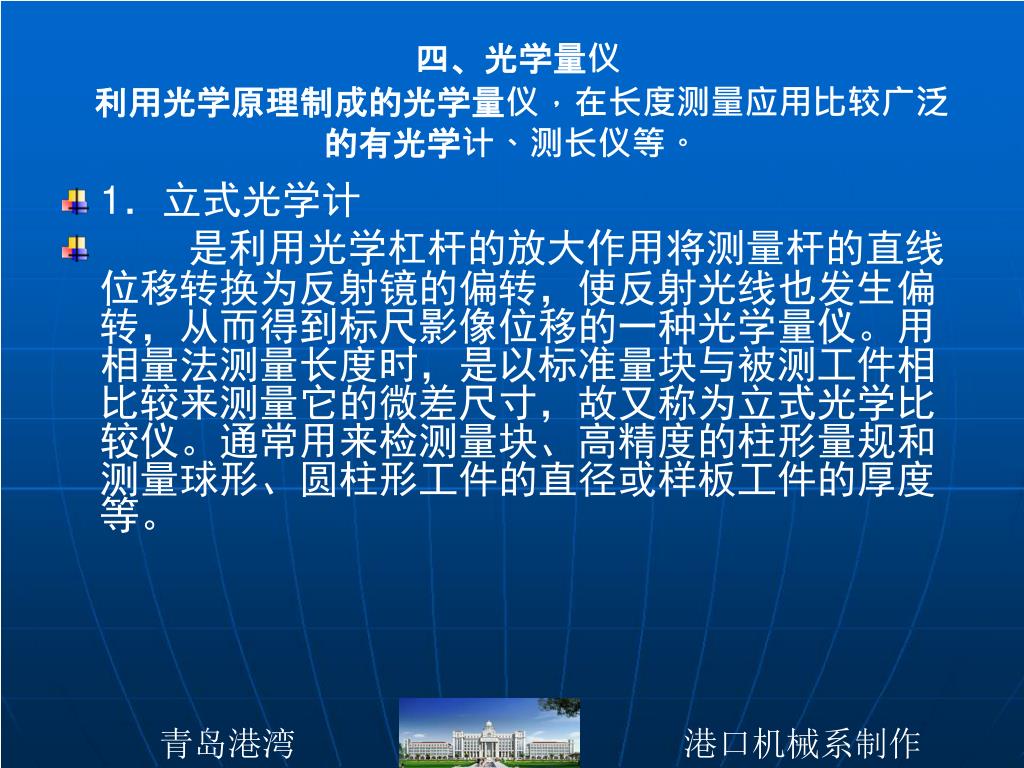

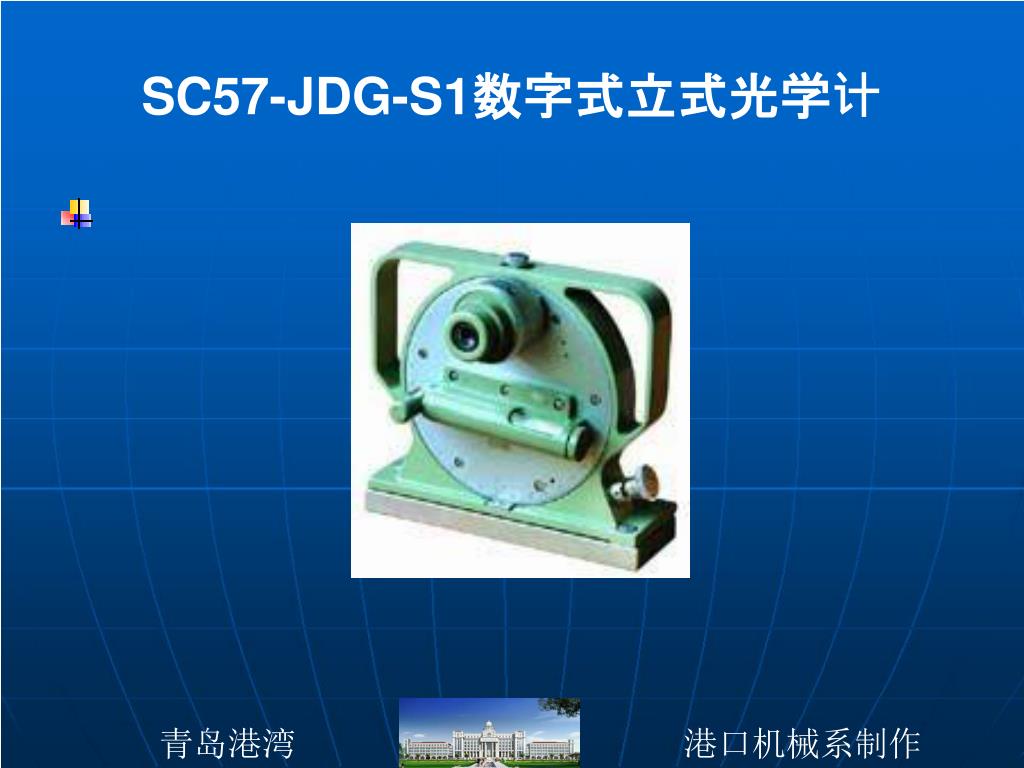

四、光学量仪 利用光学原理制成的光学量仪,在长度测量应用比较广泛的有光学计、测长仪等。 • 1.立式光学计 • 是利用光学杠杆的放大作用将测量杆的直线位移转换为反射镜的偏转,使反射光线也发生偏转,从而得到标尺影像位移的一种光学量仪。用相量法测量长度时,是以标准量块与被测工件相比较来测量它的微差尺寸,故又称为立式光学比较仪。通常用来检测量块、高精度的柱形量规和测量球形、圆柱形工件的直径或样板工件的厚度等。

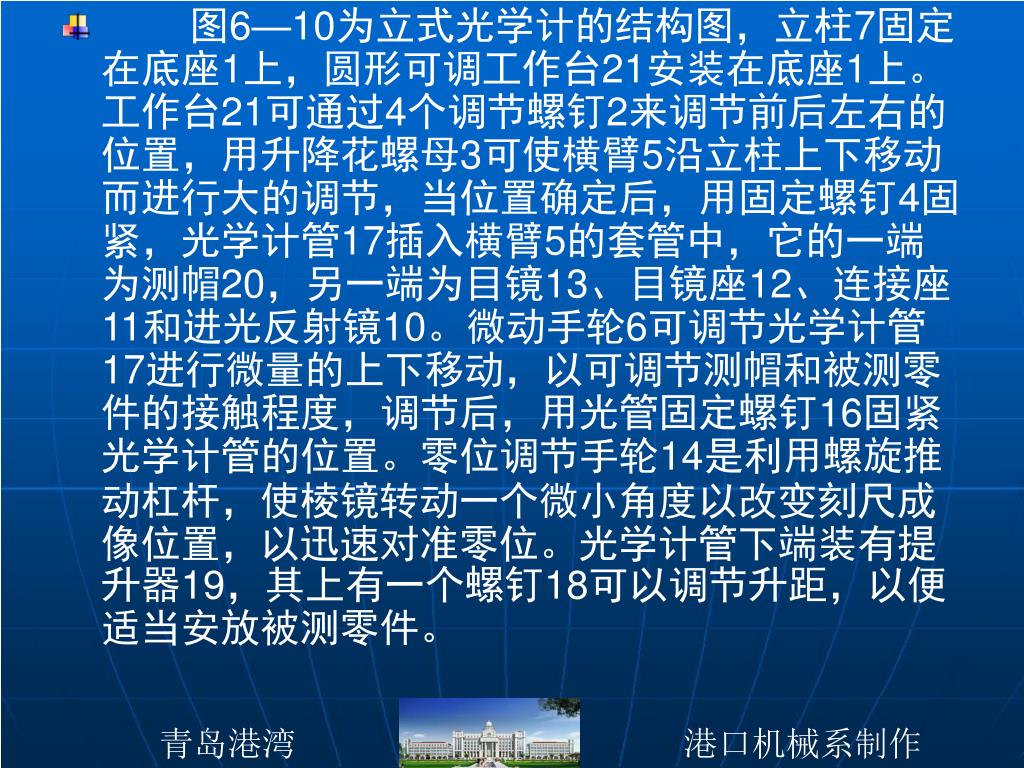

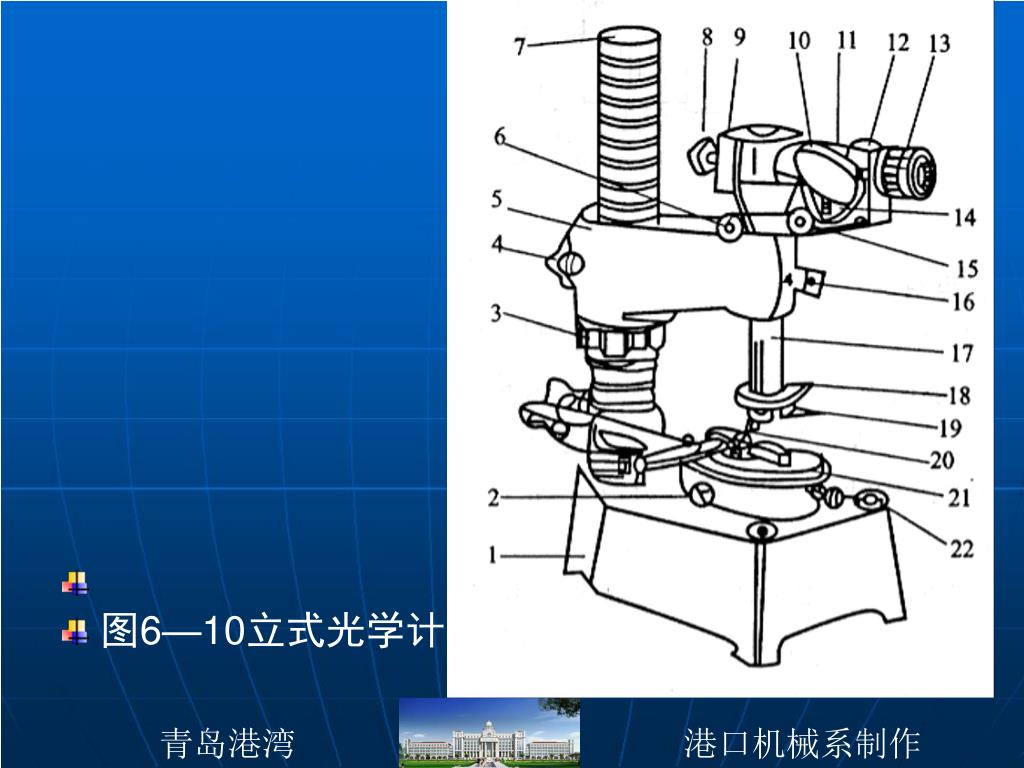

图6—10为立式光学计的结构图,立柱7固定在底座1上,圆形可调工作台21安装在底座1上。工作台21可通过4个调节螺钉2来调节前后左右的位置,用升降花螺母3可使横臂5沿立柱上下移动而进行大的调节,当位置确定后,用固定螺钉4固紧,光学计管17插入横臂5的套管中,它的一端为测帽20,另一端为目镜13、目镜座12、连接座11和进光反射镜10。微动手轮6可调节光学计管17进行微量的上下移动,以可调节测帽和被测零件的接触程度,调节后,用光管固定螺钉16固紧光学计管的位置。零位调节手轮14是利用螺旋推动杠杆,使棱镜转动一个微小角度以改变刻尺成像位置,以迅速对准零位。光学计管下端装有提升器19,其上有一个螺钉18可以调节升距,以便适当安放被测零件。图6—10为立式光学计的结构图,立柱7固定在底座1上,圆形可调工作台21安装在底座1上。工作台21可通过4个调节螺钉2来调节前后左右的位置,用升降花螺母3可使横臂5沿立柱上下移动而进行大的调节,当位置确定后,用固定螺钉4固紧,光学计管17插入横臂5的套管中,它的一端为测帽20,另一端为目镜13、目镜座12、连接座11和进光反射镜10。微动手轮6可调节光学计管17进行微量的上下移动,以可调节测帽和被测零件的接触程度,调节后,用光管固定螺钉16固紧光学计管的位置。零位调节手轮14是利用螺旋推动杠杆,使棱镜转动一个微小角度以改变刻尺成像位置,以迅速对准零位。光学计管下端装有提升器19,其上有一个螺钉18可以调节升距,以便适当安放被测零件。

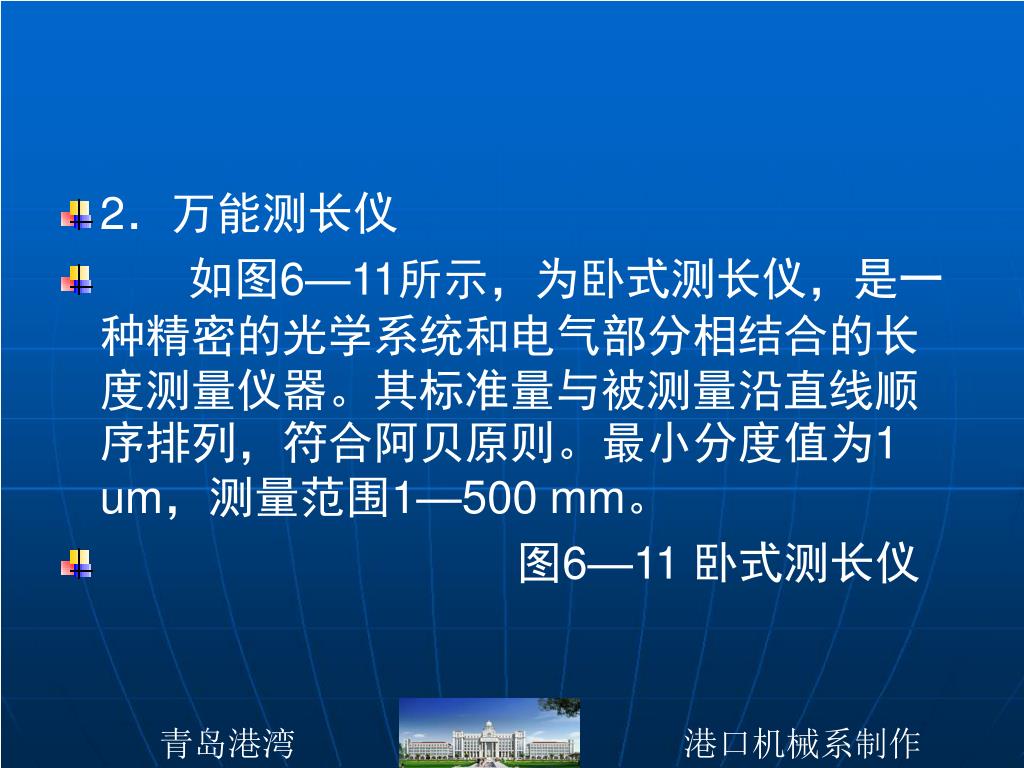

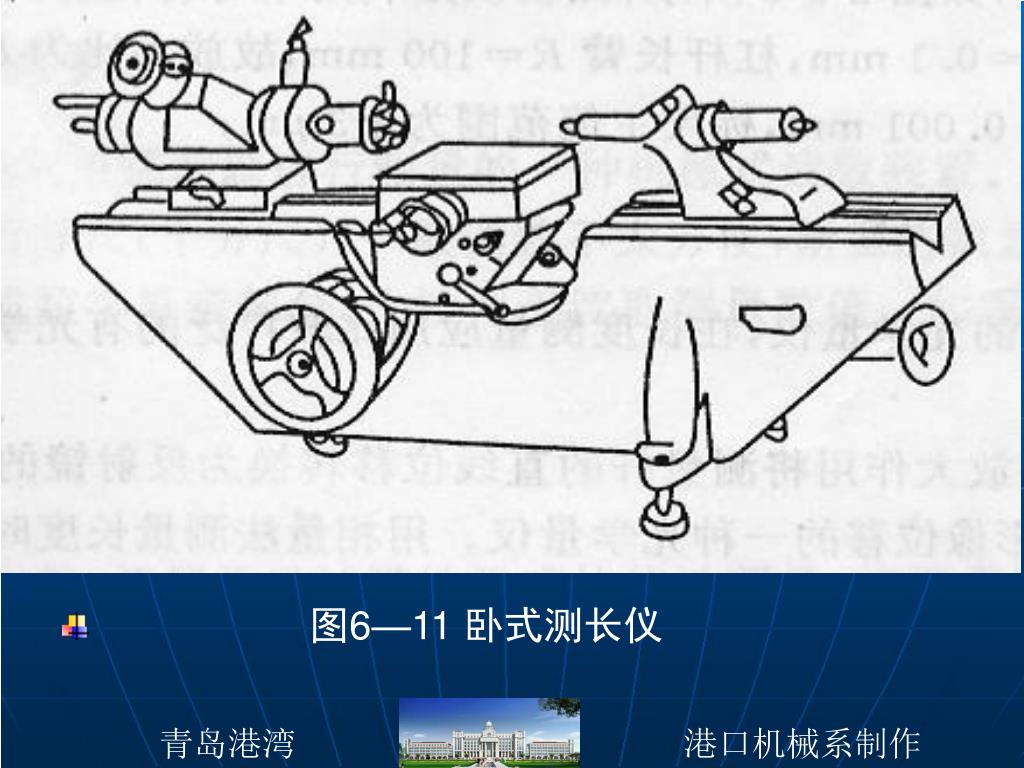

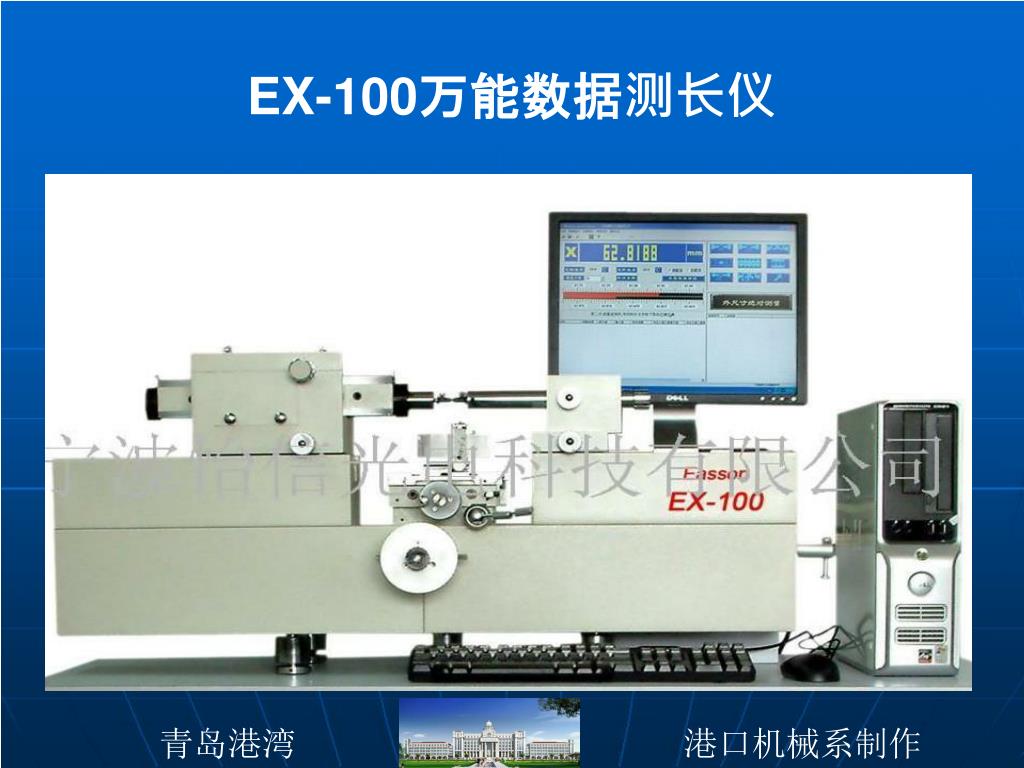

2.万能测长仪 • 如图6—11所示,为卧式测长仪,是一种精密的光学系统和电气部分相结合的长度测量仪器。其标准量与被测量沿直线顺序排列,符合阿贝原则。最小分度值为1 um,测量范围1—500 mm。 • 图6—11 卧式测长仪

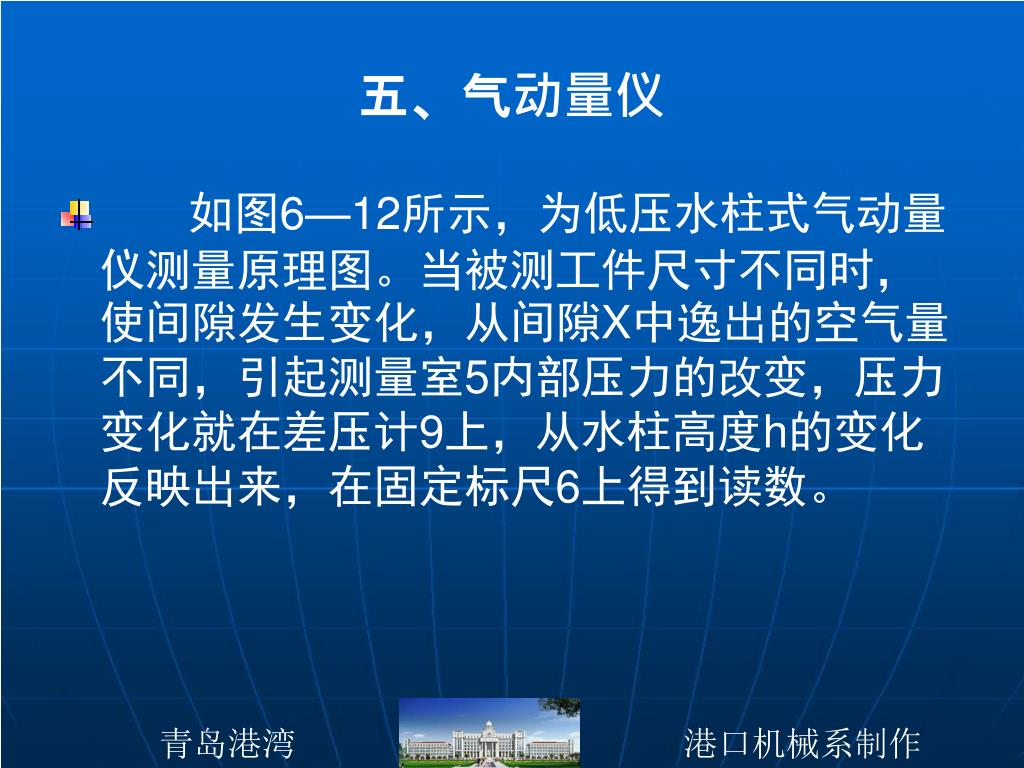

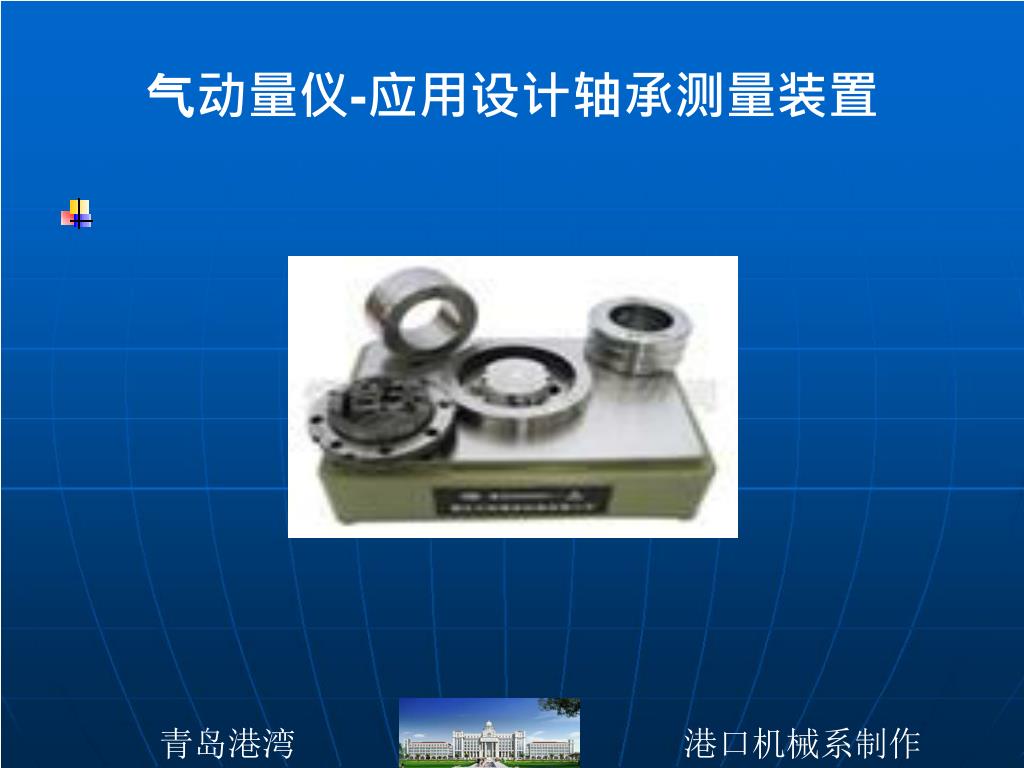

五、气动量仪 • 如图6—12所示,为低压水柱式气动量仪测量原理图。当被测工件尺寸不同时,使间隙发生变化,从间隙X中逸出的空气量不同,引起测量室5内部压力的改变,压力变化就在差压计9上,从水柱高度h的变化反映出来,在固定标尺6上得到读数。

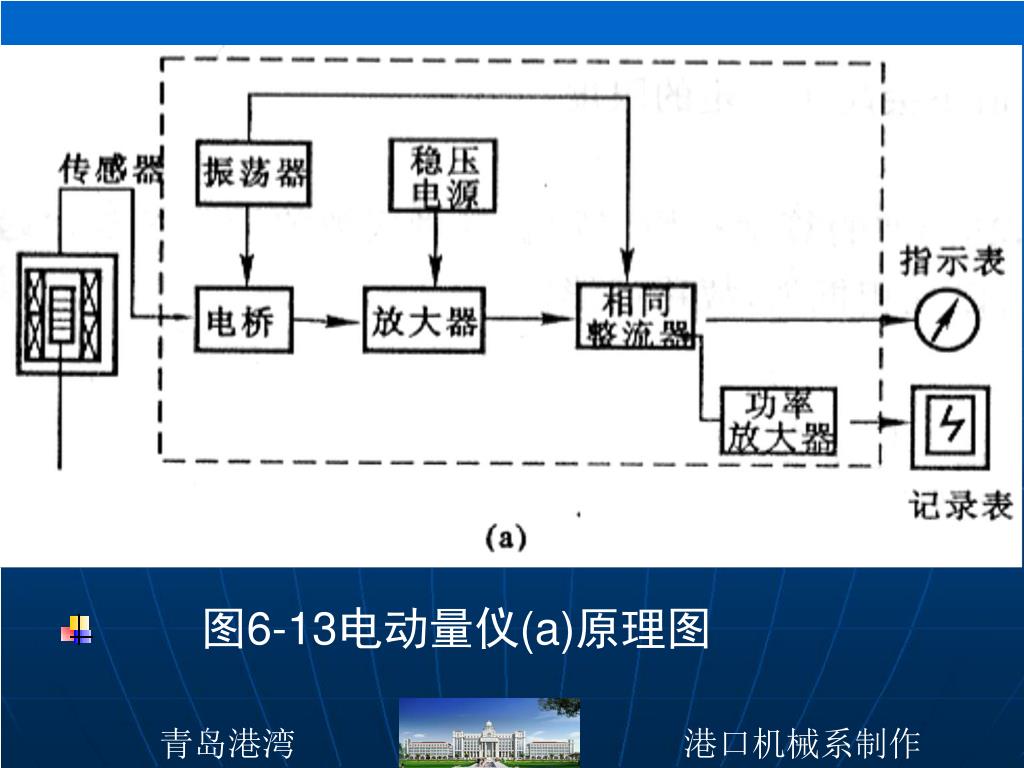

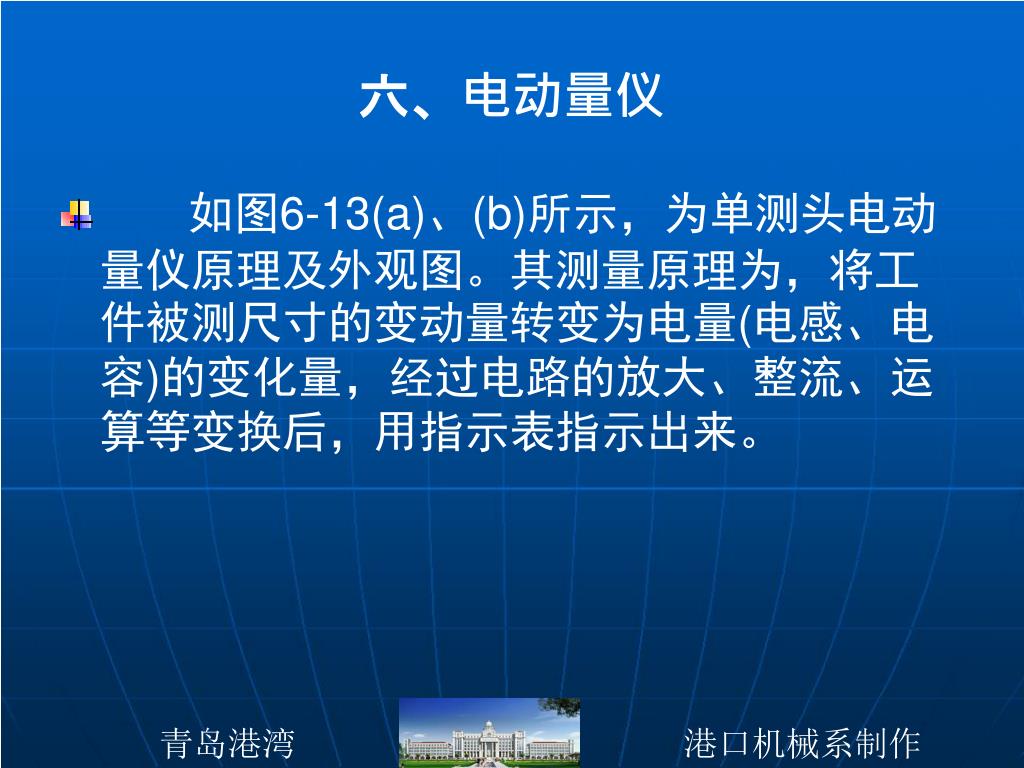

六、电动量仪 • 如图6-13(a)、(b)所示,为单测头电动量仪原理及外观图。其测量原理为,将工件被测尺寸的变动量转变为电量(电感、电容)的变化量,经过电路的放大、整流、运算等变换后,用指示表指示出来。
