项目六 机件的表达方式

1. 项目六 机件的表达方式 工程经济系

2. 任务描述 • 掌握基本视图的画法及其配置关系 • 掌握向视图、局部视图、斜视图的画法和标注 • 掌握剖视图的概念、种类、画法、标注及剖切平面的种类 • 掌握断面试图的概念、种类、画法和标注 • 掌握局部放大图和常用的简化画法及其他规定画法

3. 任务导读 • 任务一：视图 • 任务二：剖视图 • 任务三：断面图 • 任务四：其他表达方法 • 任务五：各种表达方法综合举例 • 任务六：第三角画法简介

4. 任务一 视图 • 一、基本视图 • 机件向基本投影面投影所得到的视图称为基本视图 • 基本视图选用的数量与机件的复杂程度和结构形式有关

6. B C B A A C • 二、向视图 • 可自由配置的基本视图 • 标注：应在视图的上方标注视图的名称，在相应视图附近用箭头指明投影方向，并注上同样的字母。

7. B A A B • 三、局部视图 • 将机件的某一部分向基本投影面投影，所得的视图为局部视图

8. 绘制局部视图的注意事项 • 1.按基本时图配置，中间没别的视图隔开时，不需标注，否则，应按向视图进行标注。 • 2.局部视图的断裂边界用细波浪线表示。 • 3.当局部视图所表示的局部结构是完整的，且外轮廓线又成封闭时，波浪线可以省略。

9. A A • 四、斜视图 • 机件向不平行于任何基本投影面的平面投影所得到的视图称为斜视图。 • 1.斜视图的画法

10. 画波浪线 画波浪线 画波浪线 A 45 A A A A • 2.斜视图的标注 • 斜视图必须进行标注，字母一律水平书写。 • 斜视图只用于表达倾斜部分的实形，其余部分用细波浪线断开，不必画出。 • 斜视图一般配置在箭头所指的方向上，但也可以配置在其它位置。 • 必要时，允许将斜视图旋转配置。此时，表示该视图名称的字母应靠近旋转符号的箭头端，也可将旋转角度注写在　字母后。 A

11. 任务二 剖视图 • 一、剖视图概述 • 1.剖视图的形成 • 剖切被表达物体的假象平面或曲面称为剖切面 • 假象用剖切面剖开机件，将处在观察者与剖切面之间的部分移去而将剩余部分向投影面投射，所得的视图称为剖视图。

12. 绘制剖视图 1、确定剖切平面的位置 剖切平面应通过回转体的轴线或机件的对称面。

13. 5、标 注 用短粗实线表示剖切平面的位置，箭头表示投影方向，大写拉丁字母表示剖视图的名称。 3、将其余部分全部向投 影面进行投影　 如图 如图 4、绘制剖面符号 金属材料的剖面符号一般画成与水平成45°的平行细实线。 如图 A A 绘制剖视图 2、确定投影方向 将观察者与剖切平面之间 的部分移走 点击图片 A-A

14. 2.剖面符号 • 剖面线最好与主要轮廓线或剖面区域的对称线成45度且间隔相等的细实线。 • 在同一张图纸中，同一机件的剖面线应方向一致，间隔相等。

15. 1、剖视图是假想切开机件画出的图形，其它视图必须按原形完整画出。1、剖视图是假想切开机件画出的图形，其它视图必须按原形完整画出。 如图 按原投影画出 • 3.绘制剖视图注意事项

16. 2、位于剖切平面后的可见部分应全部画出。 如图

17. 3、剖视图中不可见轮 廓线一般不画出，如左图所示。必要时，才画成虚线。 如图 不需画虚线

18. 3、剖视图中不可见轮 廓线一般不画出，如左图所示。必要时，才画成虚线。 如图 此图中剖切面后面的不可 见轮廓线需要画成虚线

19. 4、通用剖面线一般以适当角度的平行细实线绘制，最4、通用剖面线一般以适当角度的平行细实线绘制，最 好与主要轮廓线或剖面区域的对称线成45°。 如图

20. 4.剖视图的配置与标注 • 剖切线 • 剖切符号 • 字母 • 省略标注情况 • 当剖视图按基本视图位置配置，中间没有其他图形隔开，可以省略箭头。 • 当剖视图按基本视图位置配置，中间没有其他图形隔开，且剖切平面与机件的对成面重合时，可以省略标注。

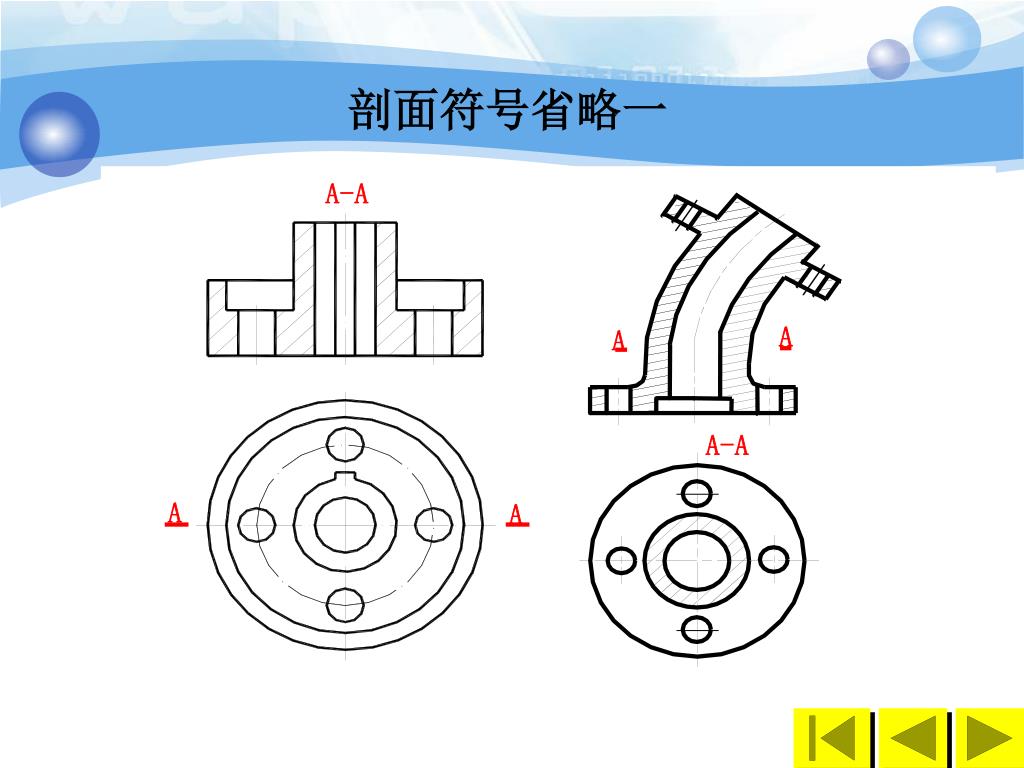

21. A-A A A A-A A A 剖面符号省略一

22. 剖面符号省略二

23. 二、剖切面的分类 • 1.单一剖切面 • 单一平行剖切平面 • 单一斜剖切平面 • 单一剖切柱面 • 2.几个平行的剖切平面 • 档机件的内部结构位于几个平行平面上时，可采用几个平行的剖切平面剖开机件。 • 3.几个相交的剖切平面 • 当机件内部结构形状用单一剖切平面剖切不能完全表达，而这个机件在整体上又具有垂直于某已基本投影面的回转轴时，可采用两个及以上相交的剖切面剖开机件。

24. 半 剖 视 图 局部 剖 视 图 全剖视图 单一剖切平面 上述全剖、半剖、局部剖视图，均为用平行于某一基本投影面的平面剖开机件后所得到的剖视图。

25. 阶梯剖必须标注 如图 用几个平行平面剖切 在不致引起误解时，转折处的字母可省；投影方向的省略与前同。 A-A A A

26. A 用几个相交平面剖切 A A-A 2、位于剖切平面后的其 它结构要素一般仍按 原来位置投影画出。

27. 三、剖视图的种类 • 1.全剖视图：用剖切平面完全地剖开机件所得的剖视图 全剖视图用于表达外形简单、内形复杂的机件

28. 2.半剖视图：以对称线为界，一半画成剖视图，一半画成视图2.半剖视图：以对称线为界，一半画成剖视图，一半画成视图 剖切过程1 剖切过程2

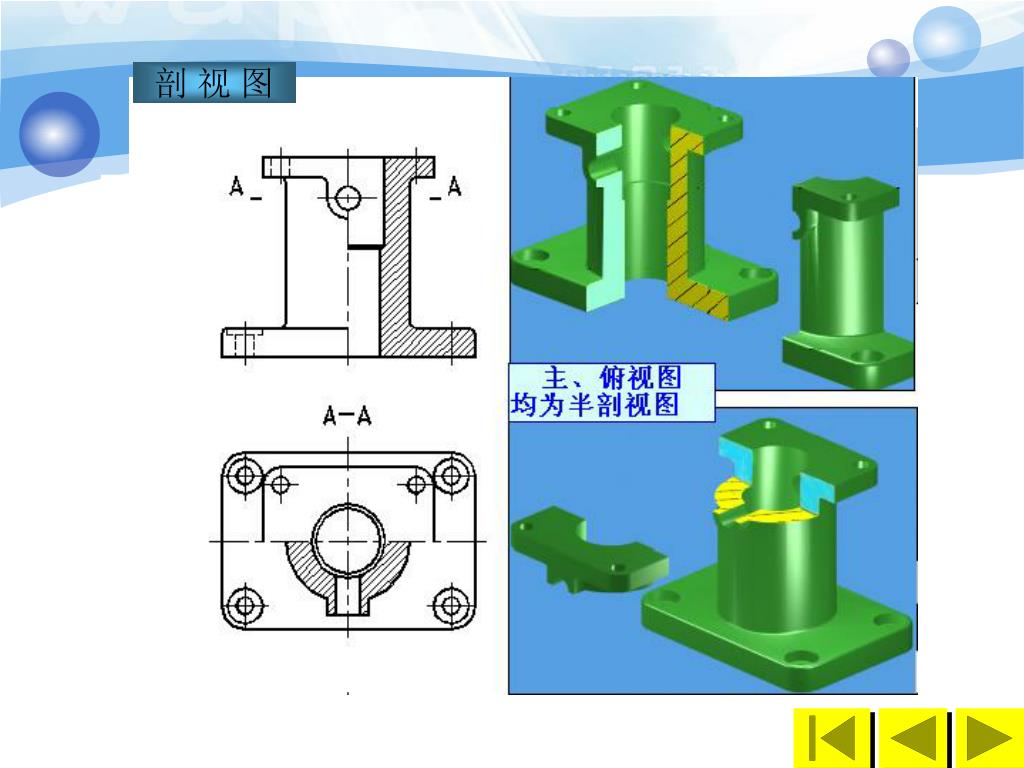

29. 剖 视 图

30. 当机件的形状接近于对称，而其不对称部分已在其他视图中表达清楚时，也可画成半剖视图当机件的形状接近于对称，而其不对称部分已在其他视图中表达清楚时，也可画成半剖视图

31. A A 省画虚线 省画虚线 省画虚线 省画虚线 省画虚线 省画虚线 A-A 绘制半剖视图时应注意 1、半剖视图中，在半个剖 视图中表清楚的内部结构，在表示外形的半个视图中省画虚线。 如图 2、半剖视图由一半外形、一半内形拼凑而成，中间以细点划线分界。 如图 3、半剖视标注同全剖视相同，不能把半剖视理解为1/4剖。 如图

32. 3.局部剖视图：用剖切平面局部剖开机件

33. 局部剖视图2

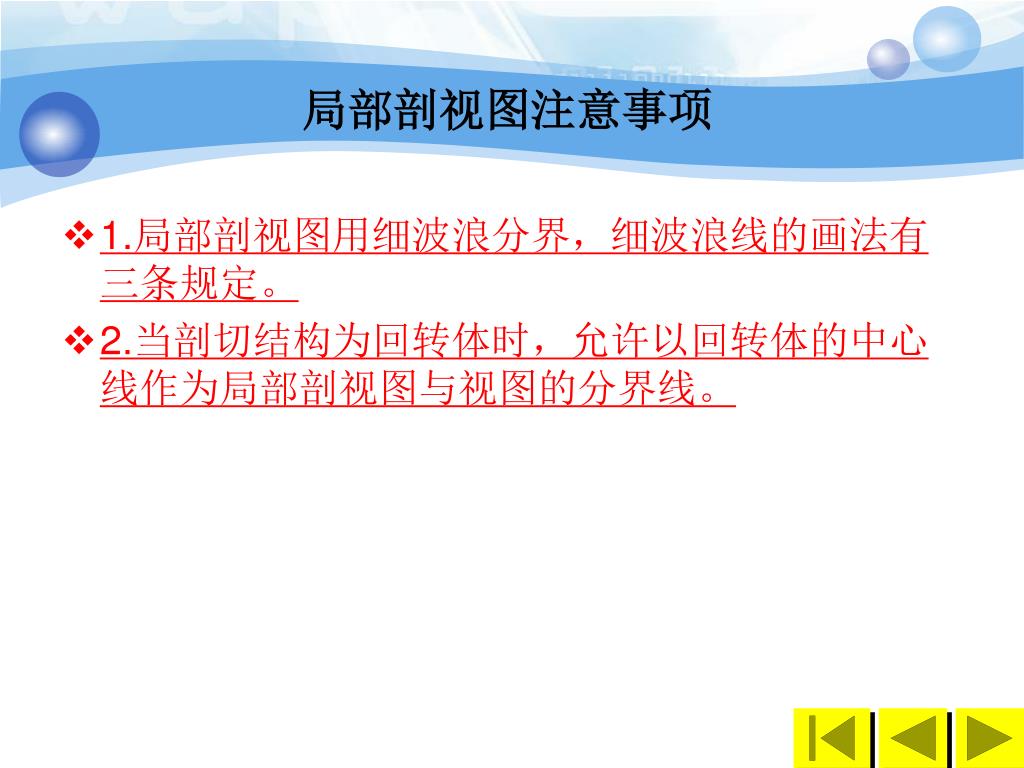

34. 局部剖视图注意事项 • 1.局部剖视图用细波浪分界，细波浪线的画法有三条规定。 • 2.当剖切结构为回转体时，允许以回转体的中心线作为局部剖视图与视图的分界线。

35. 不能用轮廓线代替波浪线 不能超出物体的轮廓线 不能通过可见的孔洞 正确 错误

37. 任务三 断面图 • 一、移出断面图 • 假想用剖切平面将机件的某处切断，仅画出断面的图形，这个图形称断面图。简称为断面。 • 断面分为移出断面和重合断面。 • 移出断面图标注

38. A-A 剖视图 断面图与剖视图的区别 断面图只画出机件被剖切后的断面形状。 如图 剖视图除画出断面形状之外，还必须画出机件上位于剖切平面后的形状。 如图 A-A A A 断面图

39. 1、移出断面应尽量配置在剖切线的延长线上。1、移出断面应尽量配置在剖切线的延长线上。 如图 也可将移出断面配置在某一适当位置。 如图 A A 移出断面图 A-A

40. 2、断面图形对称时，可将移出 断面画在视图的中断处。 如图

41. 3、当剖切平面通过由回转面形成的孔或凹坑的3、当剖切平面通过由回转面形成的孔或凹坑的 轴线时，这些结构一律按剖视绘制。 如图

42. 4、当剖切平面通过非圆孔，会导致出现完全分离4、当剖切平面通过非圆孔，会导致出现完全分离 的两个断面时，这些结构也应按剖视绘制。 如图 A A-A A

43. 5、在不致引起误解时，允许将断面图 旋转，其标注与斜剖视图相同。 如图

44. 6、剖切平面应与被剖切部分的主要轮廓线垂直，由两个或多个6、剖切平面应与被剖切部分的主要轮廓线垂直，由两个或多个 相交平面剖切得出的移出断面画在一起时，中间应断开。 如图

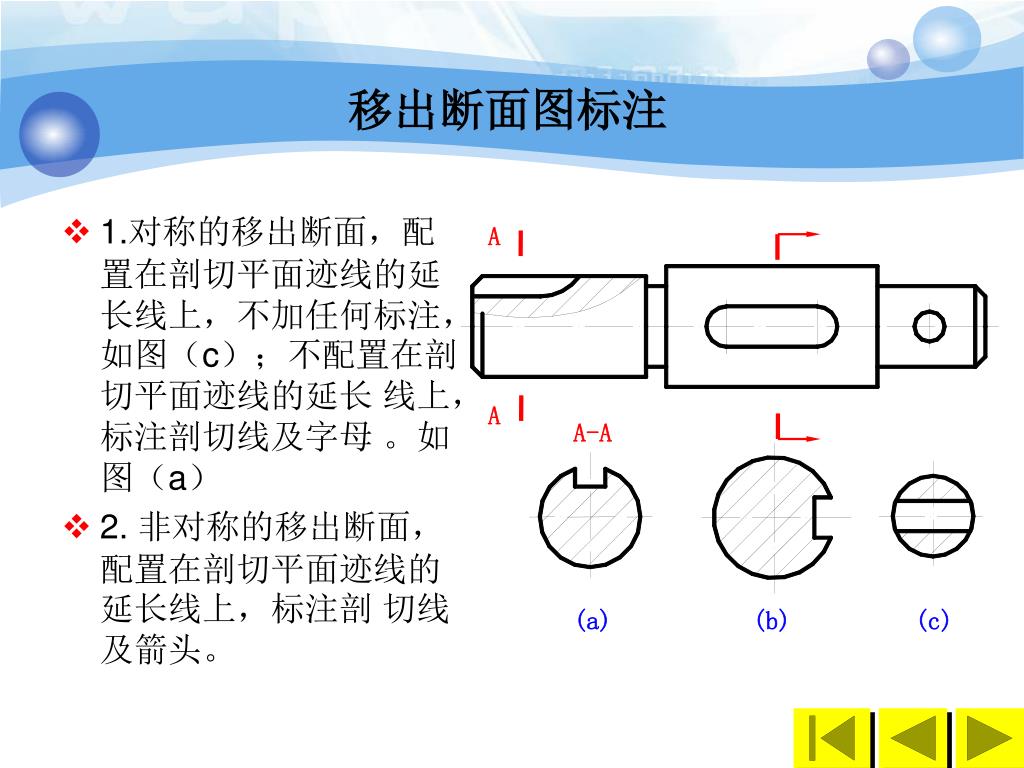

45. A A A-A 移出断面图标注 • 1.对称的移出断面，配置在剖切平面迹线的延长线上，不加任何标注，如图（c）；不配置在剖切平面迹线的延长 线上， 标注剖切线及字母 。如图（a） • 2. 非对称的移出断面，配置在剖切平面迹线的延长线上，标注剖 切线及箭头。 (a) (b) (c)

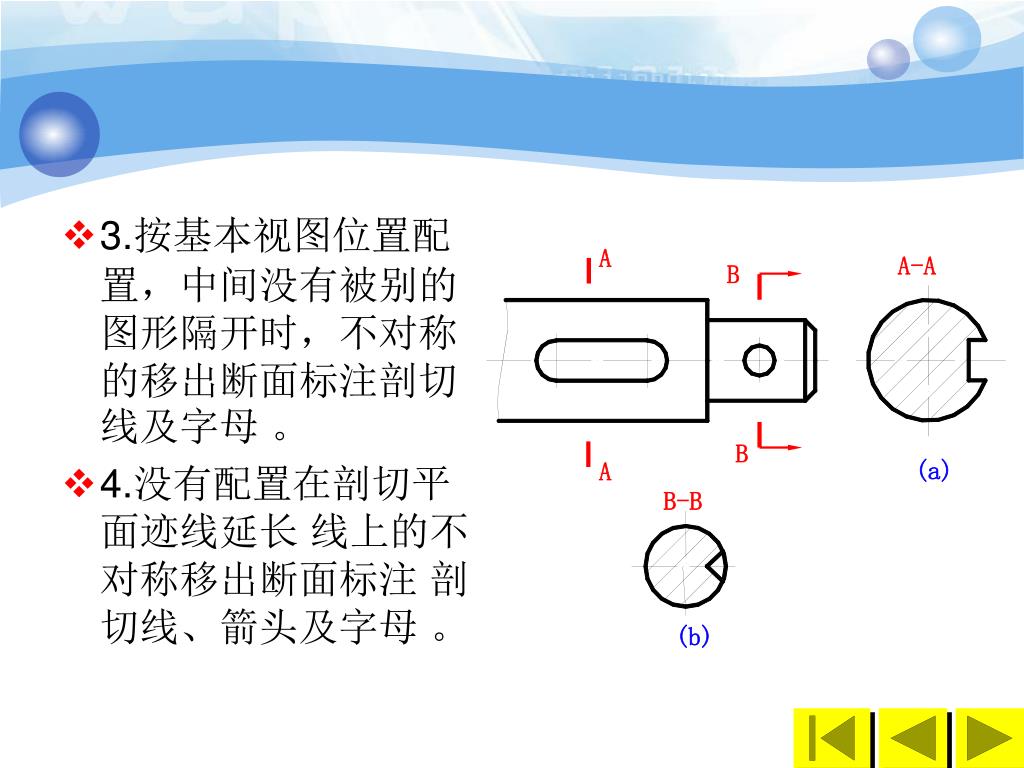

46. A B B A • 3.按基本视图位置配置，中间没有被别的图形隔开时，不对称的移出断面标注剖切线及字母 。 • 4.没有配置在剖切平面迹线延长 线上的不对称移出断面标注 剖切线、箭头及字母 。 A-A (a) B-B (b)

47. 重合断面图 • 规定：重合断面的轮廓线用细实线绘制，与视图中轮廓线重叠时，视图中轮廓线不能间断，要完整画出。 • 标注：对称的移出断面不需标注，不对称的移出断面需标注箭头。 (b) (a)

48. 任务四 其他表达方法 • 一、局部放大图 • 将机件的部分结构，用大于原图所采用的比例画出的图形。 Ⅰ Ⅱ Ⅱ Ⅰ 2:1 2:1

49. 二、规定画法及简化画法 • 1.规定画法 • 2.简化画法

50. 规定画法 (一) 纵向剖切，不画剖面线。 A A 对于肋板、轮辐，若剖切面沿其纵向剖切，即厚度方向剖切时，剖面内不画剖面符号，而用粗实线将其与邻近部份分开，不沿纵向剖切，则要在剖面内画剖面符号。 A-A 横向剖切，画剖面线。 如图
