旋风除尘实验

旋风除尘实验. 化工原理实验教学研究室. 一、实验目的 1、了解旋风 除尘器的除尘原理； 2、观察含粉尘气流在旋风 除尘器内的运动状况； 3、测定气固分离效率；. 二、实验原理. 含尘气体由旋风除尘器上部的方形入口切线进入，形成绕筒体中心向下的螺旋型外旋流，外旋流达到器底后折转向上形成旋转方向相同的螺旋型内旋流。在此过程中，粉尘在惯性离心力的作用下被抛向器壁与气流分离，并沿壁面落入锥底的集灰瓶中。净化气随内旋流由顶部排气管排出。. 1 粉尘入口 2 风机 3 旋风除尘器 4 集灰瓶. 三、 实验设备与材料. 旋风除尘器实验装置示意图.

jason
Download Presentation

旋风除尘实验

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 旋风除尘实验 化工原理实验教学研究室

  2. 一、实验目的 1、了解旋风除尘器的除尘原理； 2、观察含粉尘气流在旋风除尘器内的运动状况； 3、测定气固分离效率； 二、实验原理 含尘气体由旋风除尘器上部的方形入口切线进入，形成绕筒体中心向下的螺旋型外旋流，外旋流达到器底后折转向上形成旋转方向相同的螺旋型内旋流。在此过程中，粉尘在惯性离心力的作用下被抛向器壁与气流分离，并沿壁面落入锥底的集灰瓶中。净化气随内旋流由顶部排气管排出。

  3. 1 粉尘入口 2 风机 3旋风除尘器 4 集灰瓶 三、 实验设备与材料 旋风除尘器实验装置示意图

  4. 粉尘入口 四、实验方法与操作 1、认识并检查实验流程； 旋风除尘器 风机 集灰瓶

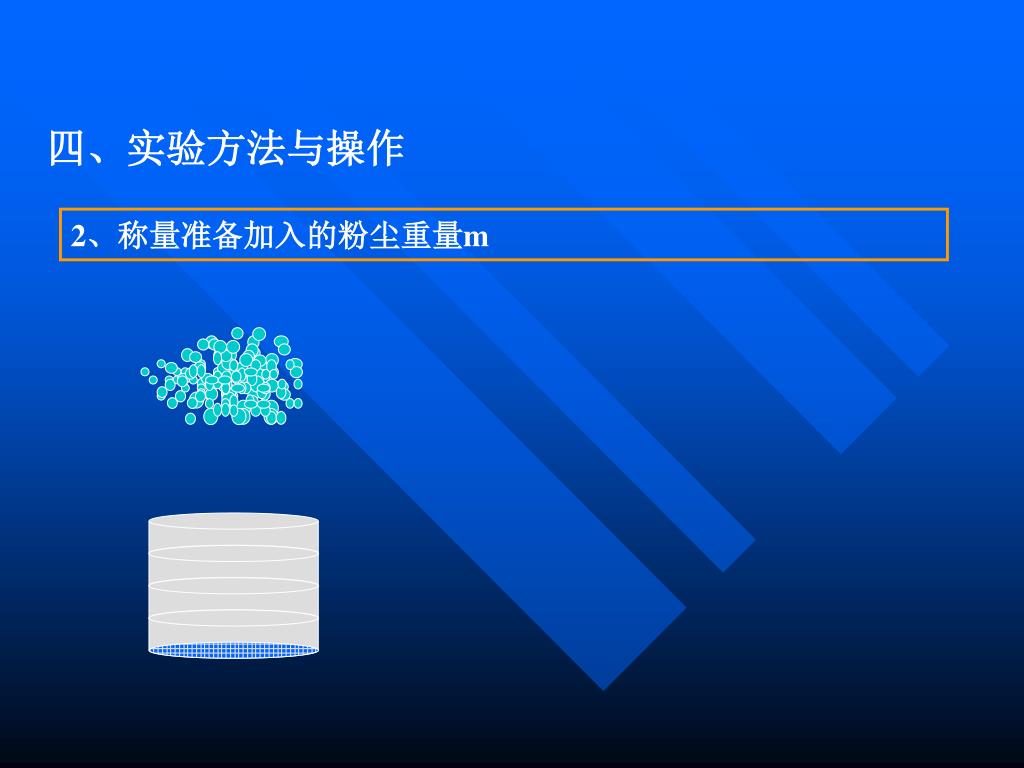

  5. 四、实验方法与操作 2、称量准备加入的粉尘重量m

  6. 四、实验方法与操作 3、将称量好的粉尘一并加入粉尘入口锥斗中 ； 4、接电源，开风机；

  7. 外旋流 内旋流 四、实验方法与操作 5、开启粉尘入口阀，观察粉尘在旋风分离器内的运动形态；

  8. 四、实验方法与操作 6、称量集灰瓶内的粉尘m'，

  9. 五、实验数据记录与处理 表1 旋风除尘器分离效率
