  1. ASAMBLÃRI

  2. Clasificare • Asamblări mecanice: • permanente: • - fixe: - cuplaj cu bucşă • (rigide) - cu manson • - cu flanşe • - cu dinţare frontală (Hirth) • - cu role de blocare (Stieber)

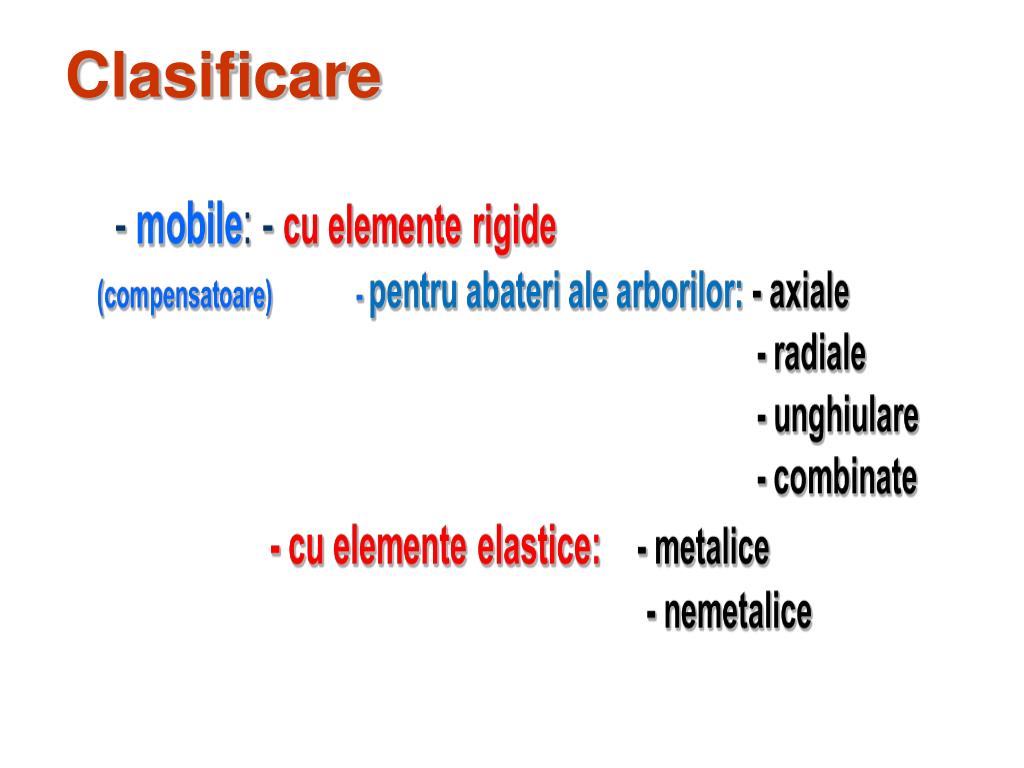

  3. Clasificare

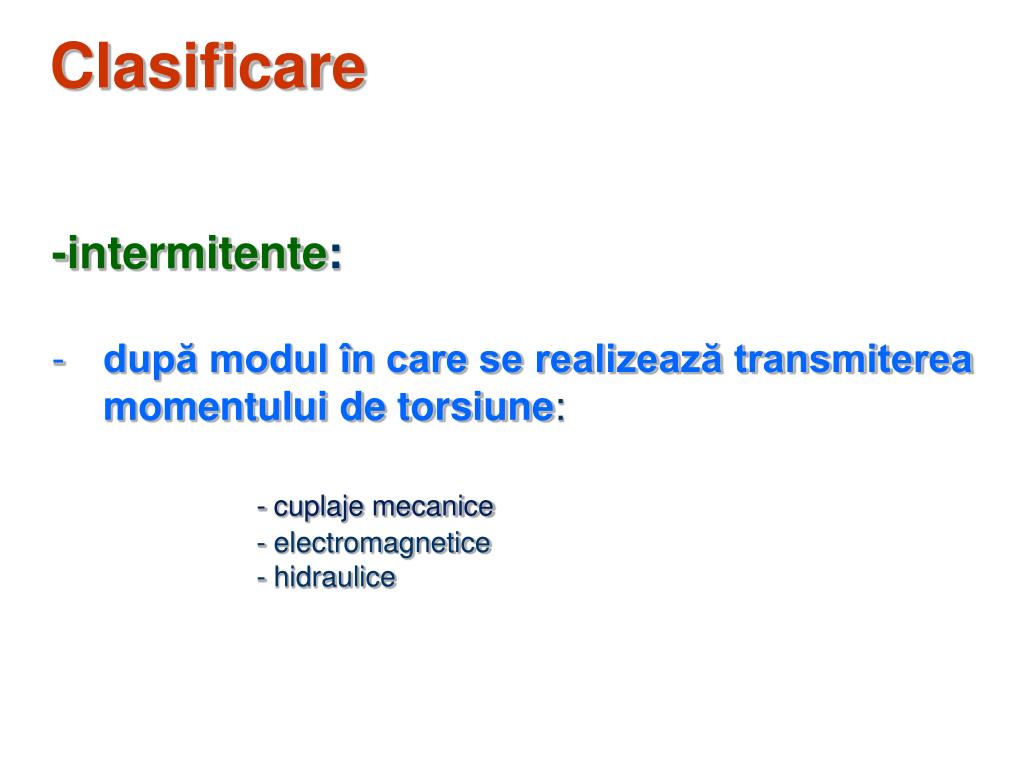

  4. Clasificare • -intermitente: • după modul în care se realizează transmiterea momentului de torsiune: • - cuplaje mecanice • - electromagnetice • - hidraulice

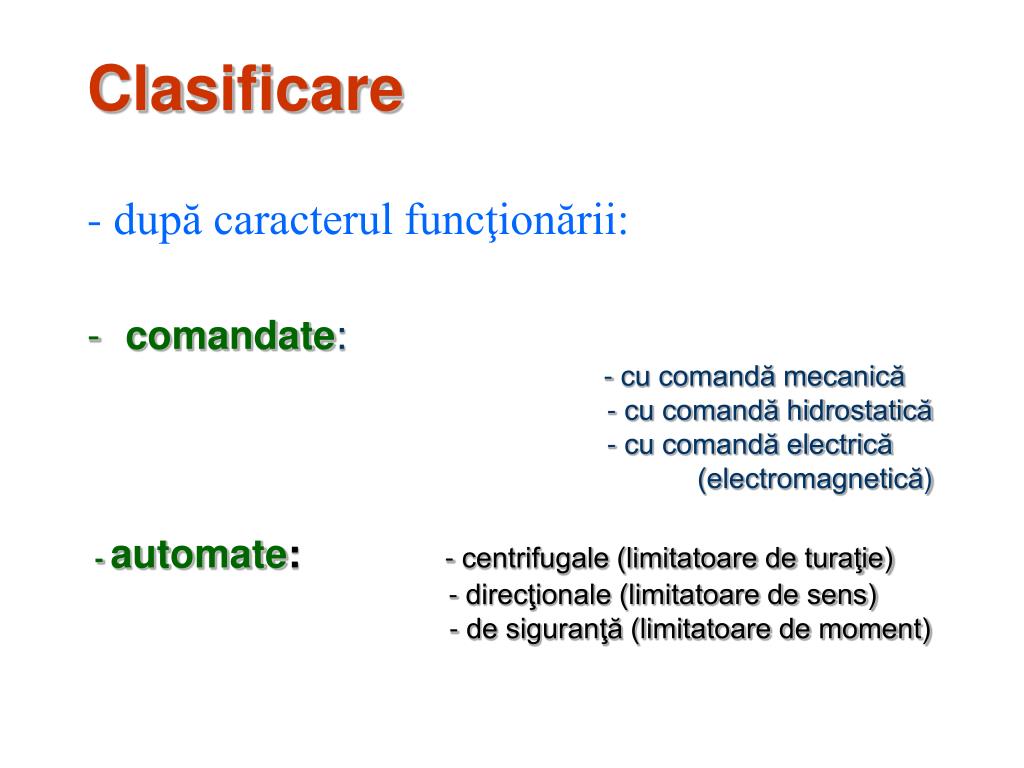

  5. Clasificare -după caracterul funcţionării: • comandate: - cu comandă mecanică - cu comandă hidrostatică - cu comandă electrică (electromagnetică) - automate:- centrifugale (limitatoare de turaţie) - direcţionale (limitatoare de sens) - de siguranţă (limitatoare de moment)

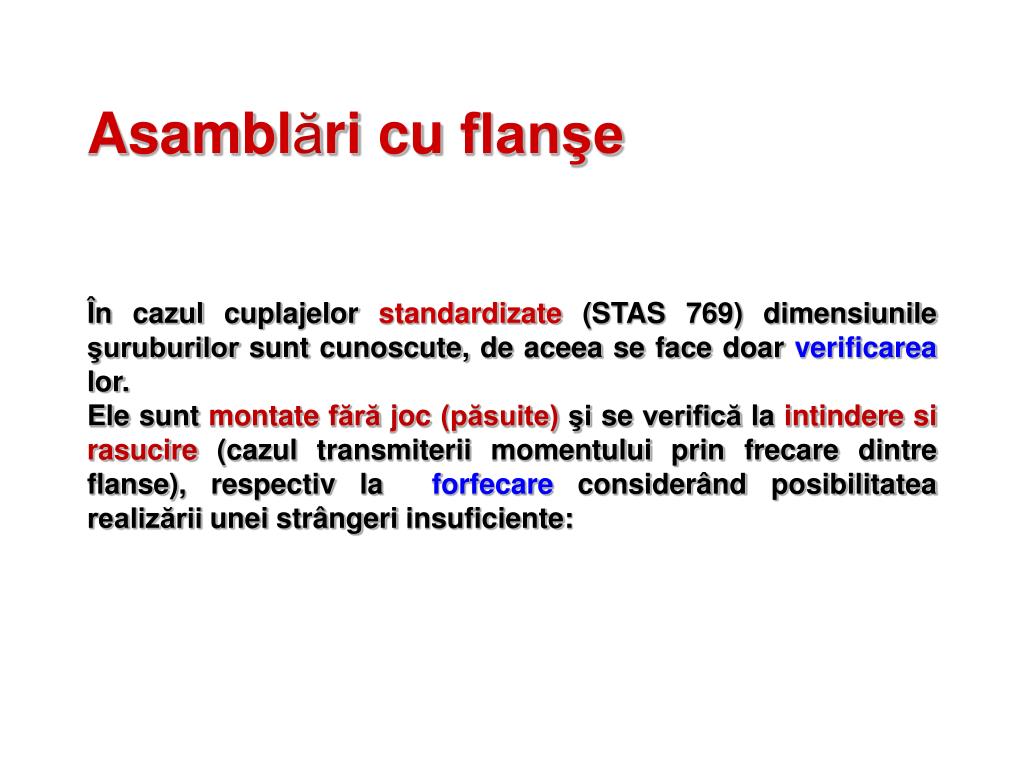

  6. Asamblări cu flanşe În cazul cuplajelor standardizate (STAS 769) dimensiunile şuruburilor sunt cunoscute, de aceea se face doar verificarea lor. Ele sunt montate fără joc (păsuite) şi se verifică la intinderesirasucire(cazultransmiteriimomentuluiprinfrecaredintreflanse), respectiv la forfecare considerând posibilitatea realizării unei strângeri insuficiente:

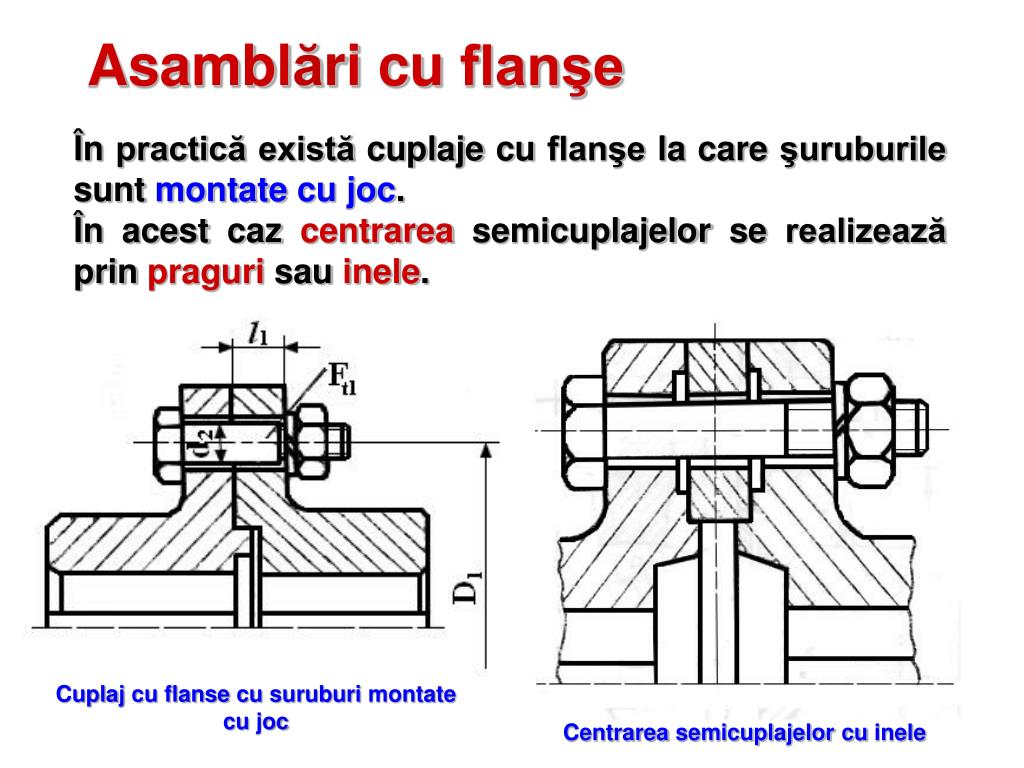

  7. Asamblări cu flanşe În practică există cuplaje cu flanşe la care şuruburile sunt montate cu joc. În acest caz centrarea semicuplajelor se realizează prin praguri sau inele. Cuplaj cu flanse cu suruburimontate cu joc Şuruburi montate cu joc Centrarea semicuplajelor cu inele

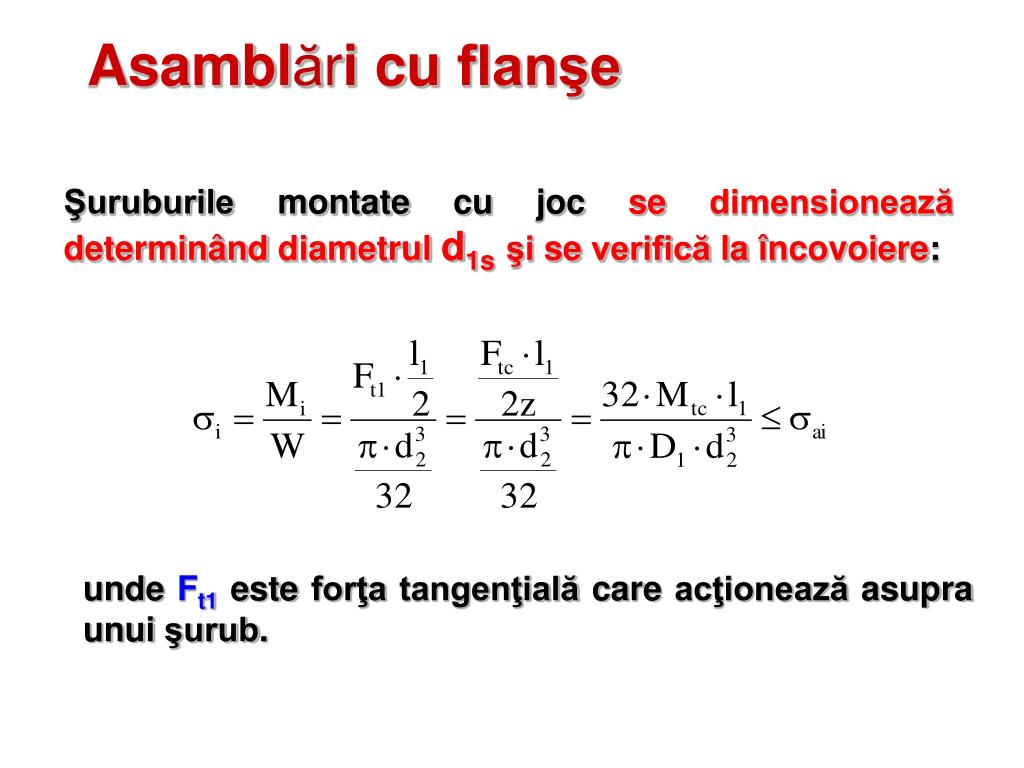

  8. Asamblăricu flanşe Şuruburile montate cu joc se dimensionează determinând diametrul d1sşi se verifică la încovoiere: unde Ft1 este forţa tangenţială care acţionează asupra unui şurub.

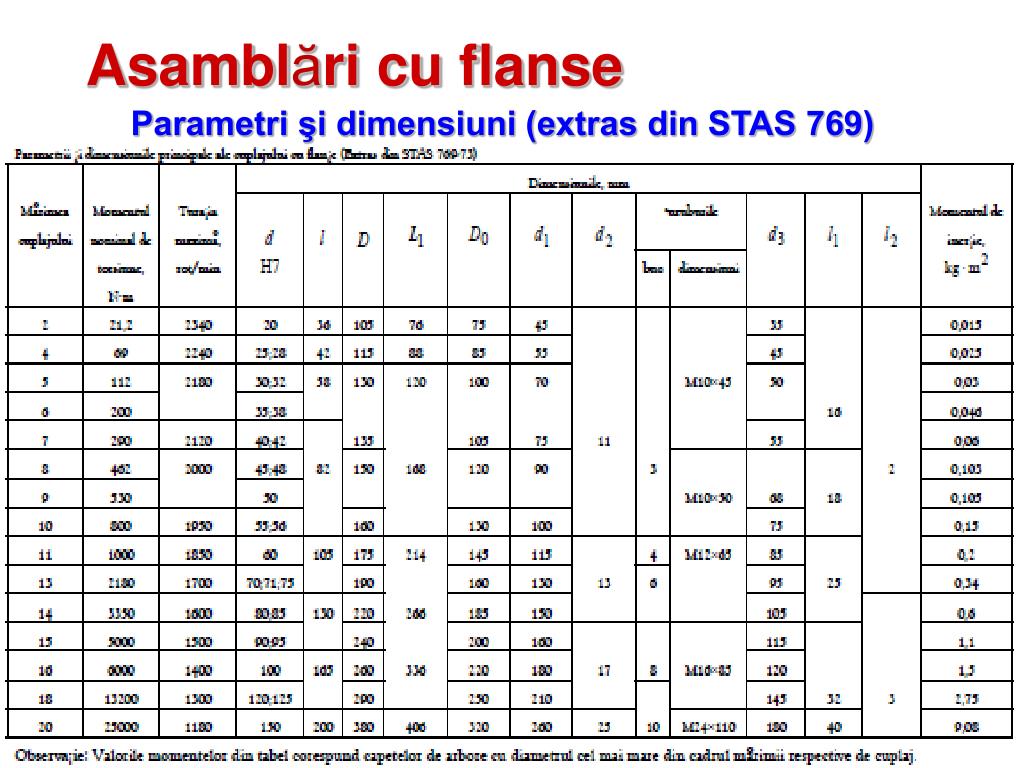

  9. Asamblări cu flanse Parametri şi dimensiuni (extras din STAS 769)

  10. Asamblăricu gheare

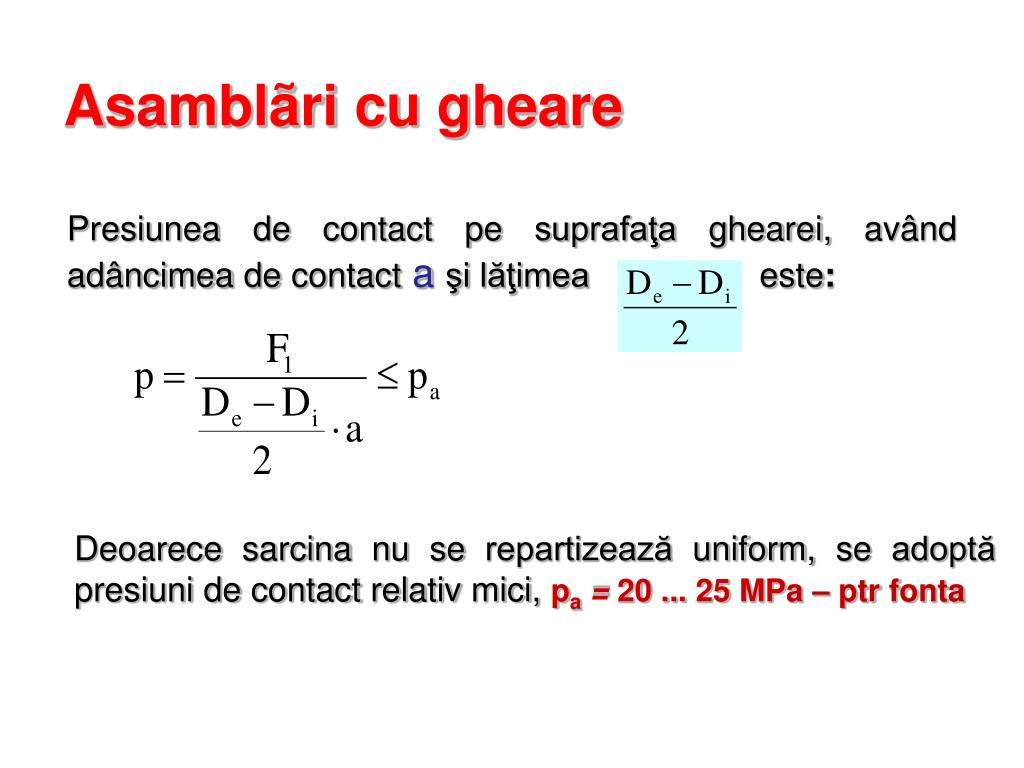

  11. Asamblãricu gheare Presiunea de contact pe suprafaţa ghearei, având adâncimea de contactaşi lăţimeaeste: Deoarece sarcina nu se repartizează uniform, se adoptă presiuni de contact relativ mici,pa= 20 ... 25 MPa – ptrfonta

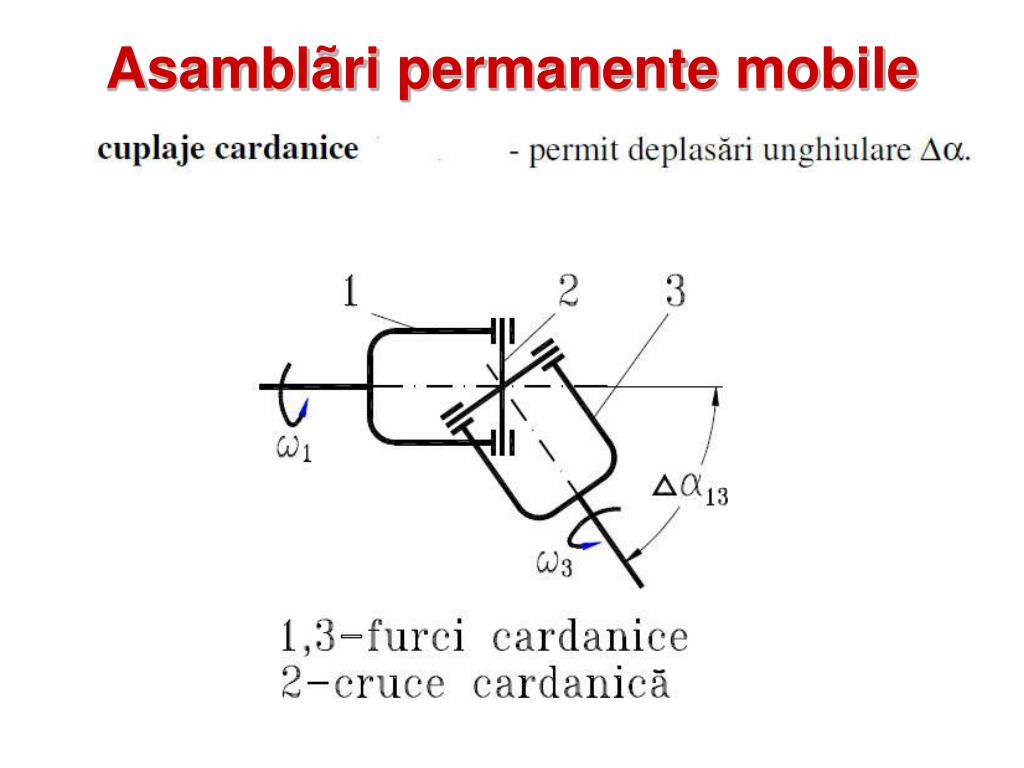

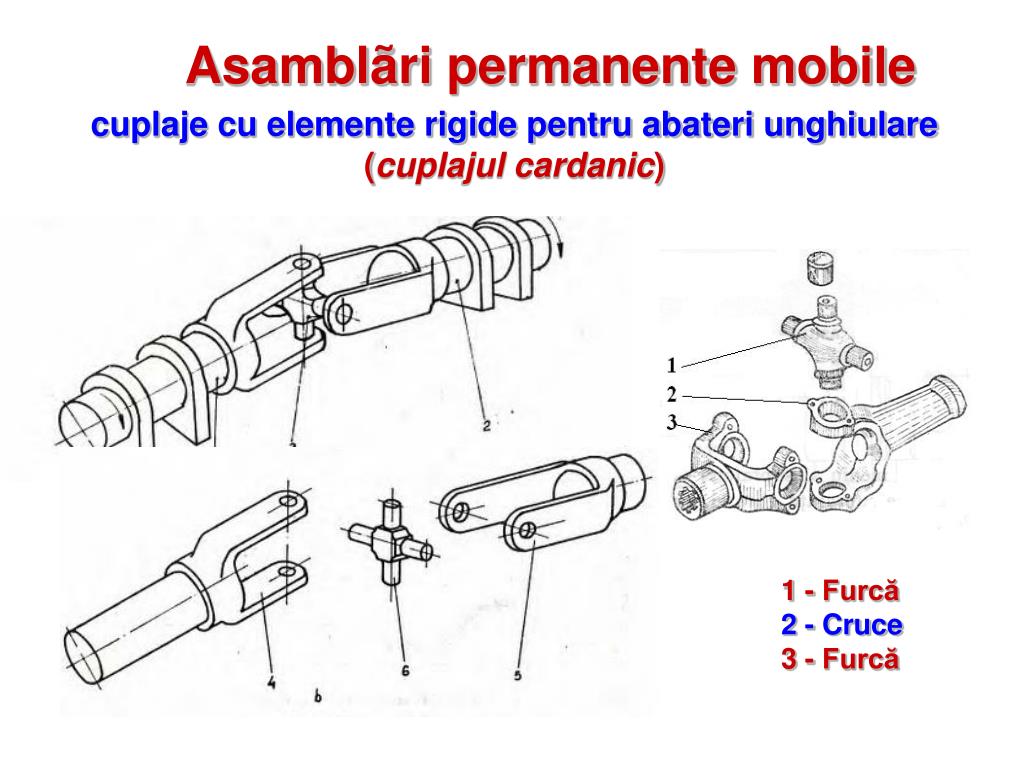

  12. Asamblãripermanentemobile cuplaje cu elemente rigide pentru abateri unghiulare (cuplajul cardanic) 1 - Furcă 2 - Cruce 3 - Furcă

  13. Asamblãripermanentemobile

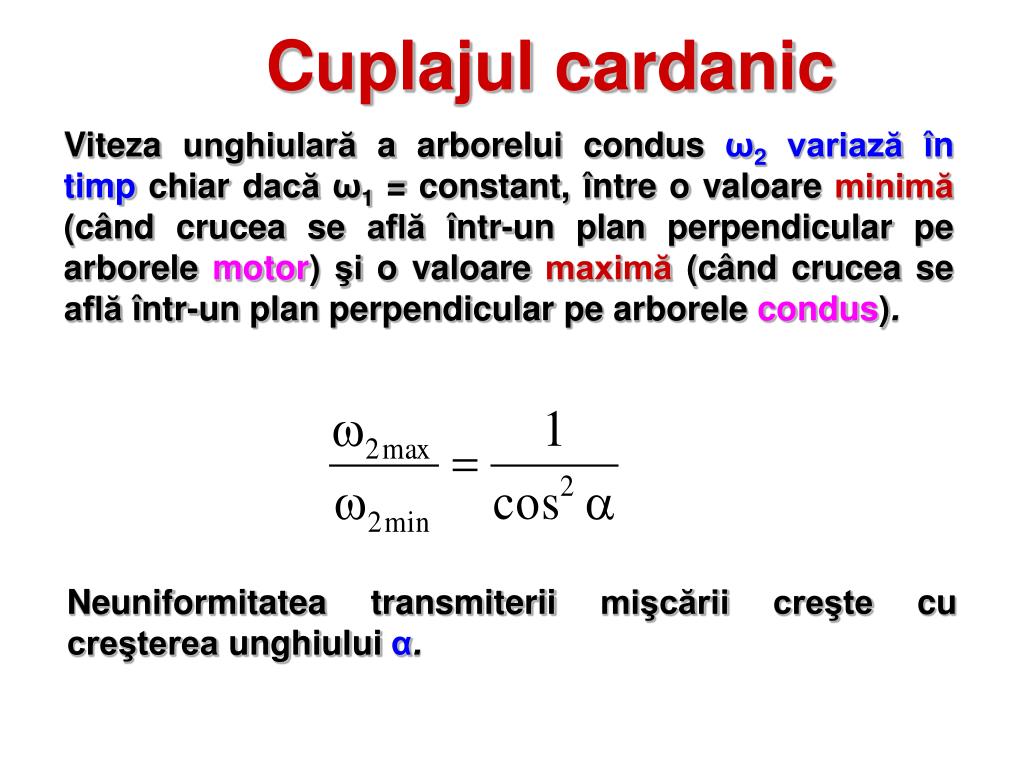

  14. Cuplajul cardanic Viteza unghiulară a arborelui condus ω2variază în timp chiar dacă ω1 = constant, între o valoare minimă (când crucea se află într-un plan perpendicular pe arborele motor) şi o valoare maximă (când crucea se află într-un plan perpendicular pe arborele condus). Neuniformitatea transmiterii mişcării creşte cu creşterea unghiului α.

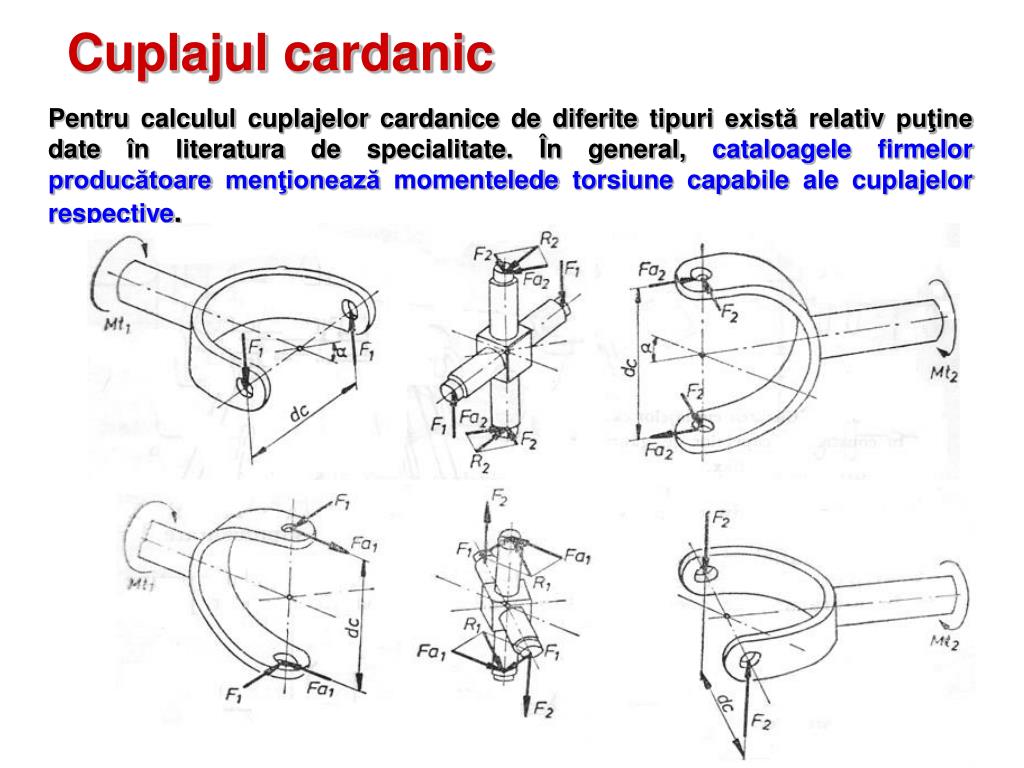

  15. Cuplajulcardanic Pentru calculul cuplajelor cardanice de diferite tipuri există relativ puţine date în literatura de specialitate. În general, cataloagele firmelor producătoare menţionează momentelede torsiune capabile ale cuplajelor respective.

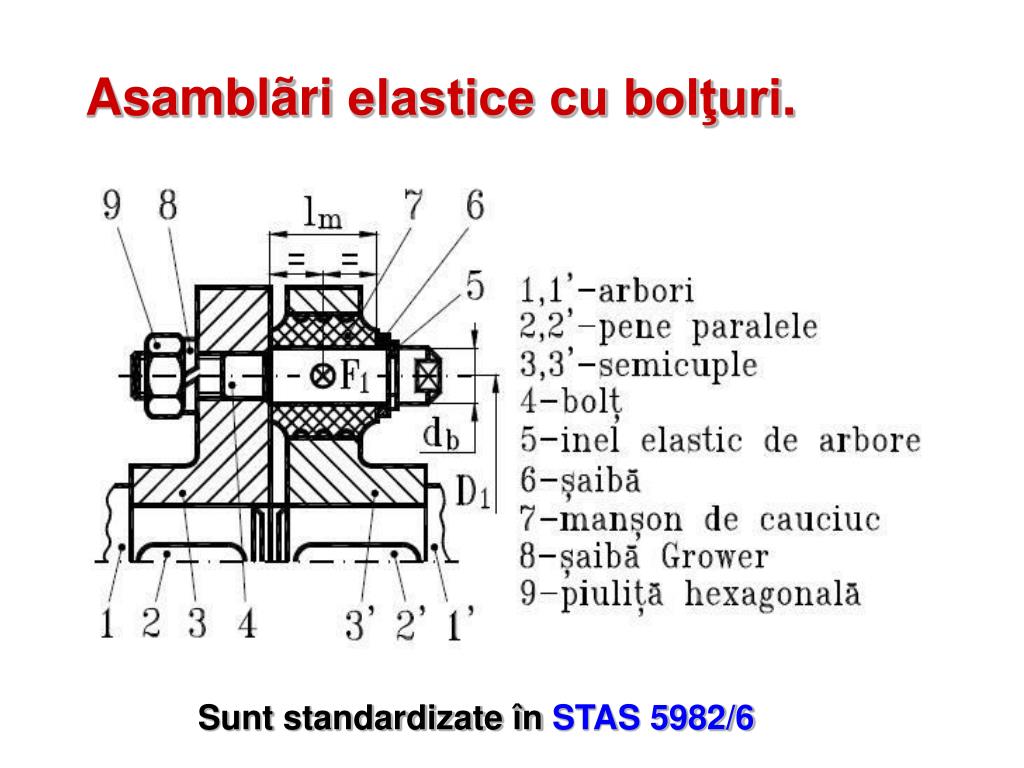

  16. Asamblãrielastice cu bolţuri. Sunt standardizate în STAS 5982/6

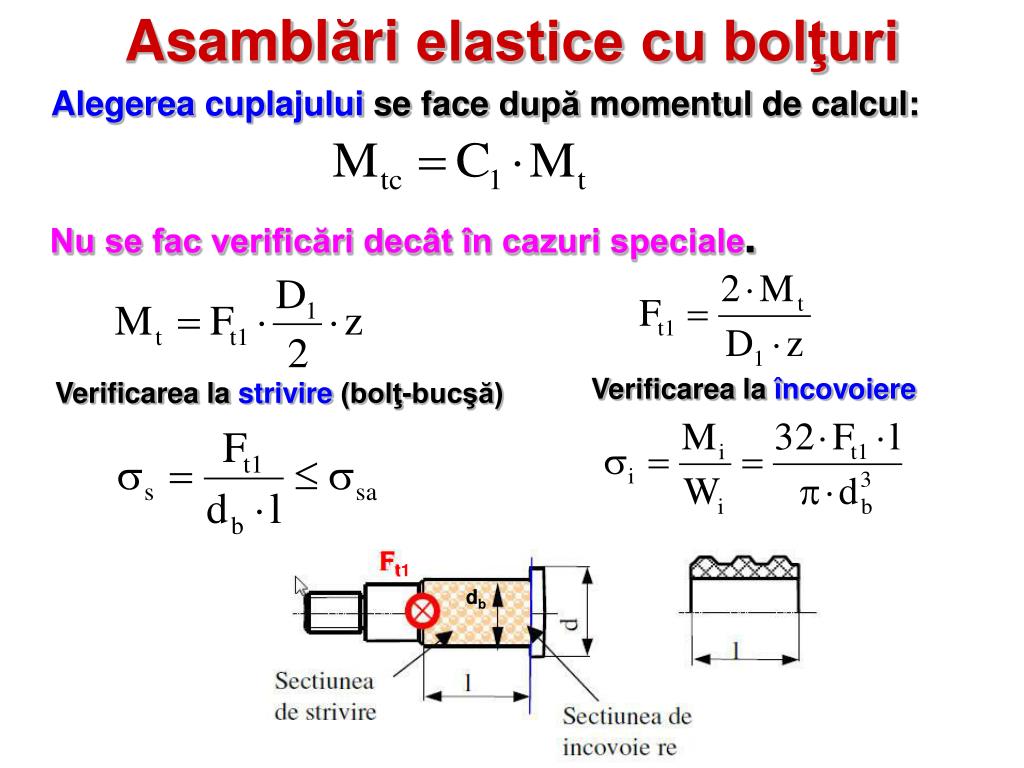

  17. Asamblărielastice cu bolţuri Alegerea cuplajului se face după momentul de calcul: Nu se fac verificări decât în cazuri speciale. Verificarea la încovoiere Verificarea la strivire (bolţ-bucşă) Ft1 db

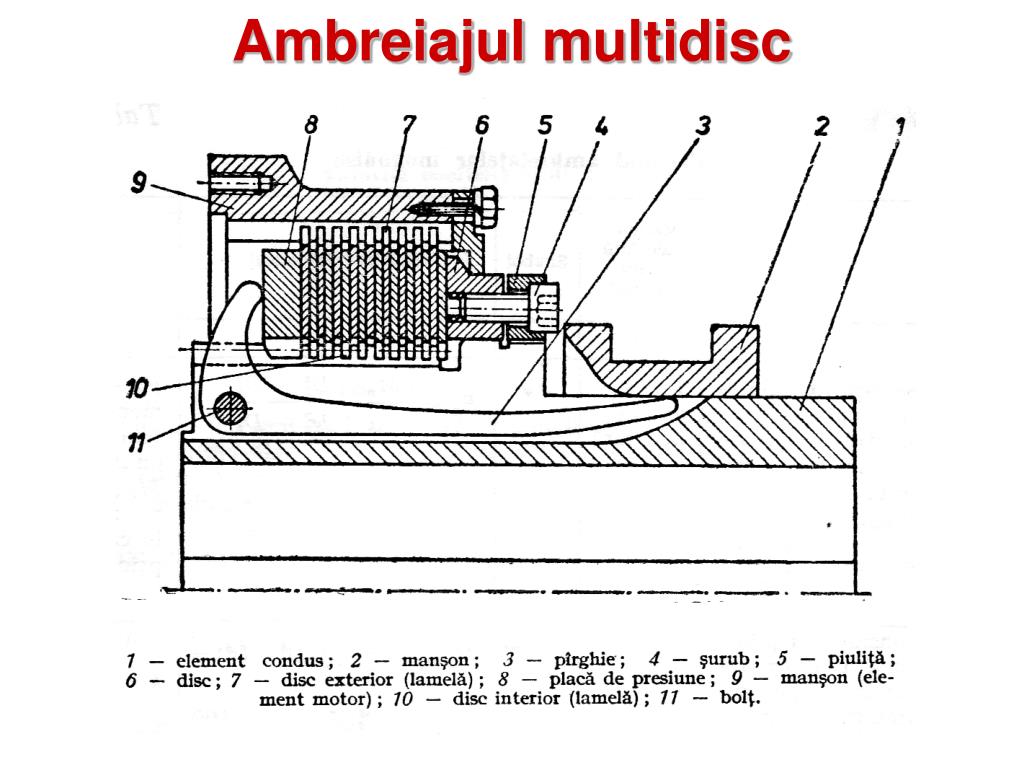

  18. Ambreiajul multidisc

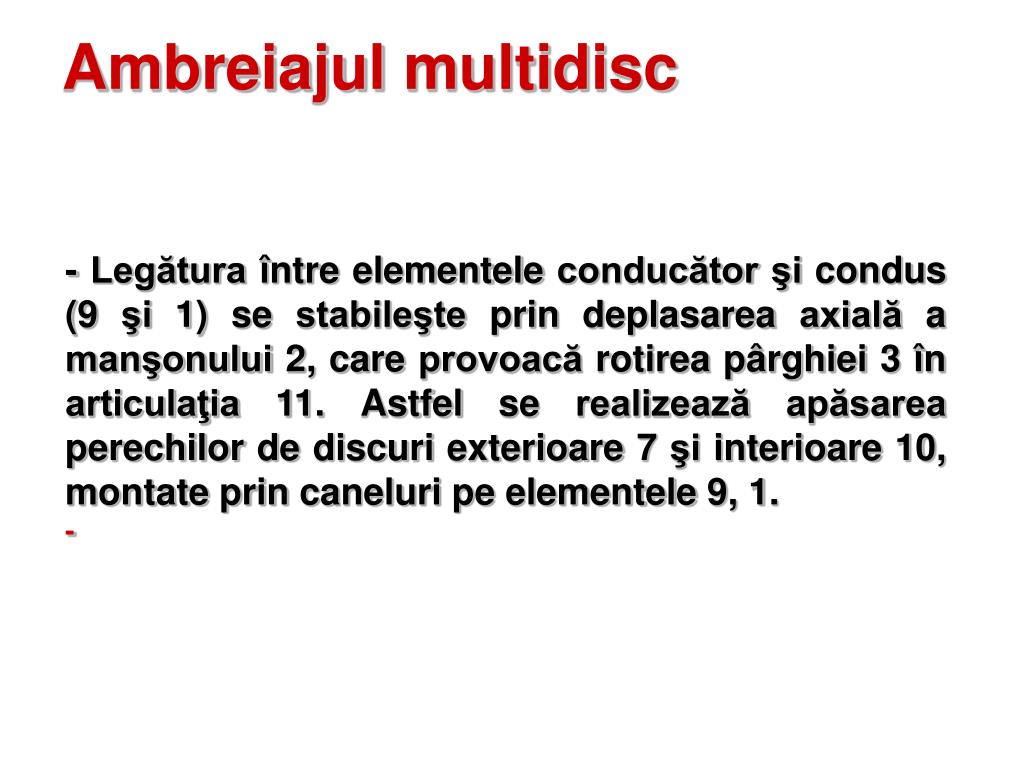

  19. Ambreiajul multidisc - Legătura între elementele conducător şi condus (9 şi 1) se stabileşte prin deplasarea axială a manşonului 2, care provoacă rotirea pârghiei 3 în articulaţia 11. Astfel se realizează apăsarea perechilor de discuri exterioare 7 şi interioare 10, montate prin caneluri pe elementele 9, 1. -

  20. - Reglarea forţei de apăsare se face cu ajutorul piuliţei 5 şi a şurubului. - Ambreiajele multidisc funcţionează în majoritatea cazurilor unse. Pentru acest caz, cuplul de materiale este oţel/oţel. Pentru ambreiajele uscate cuplul de materiale este oţel/ferodo.

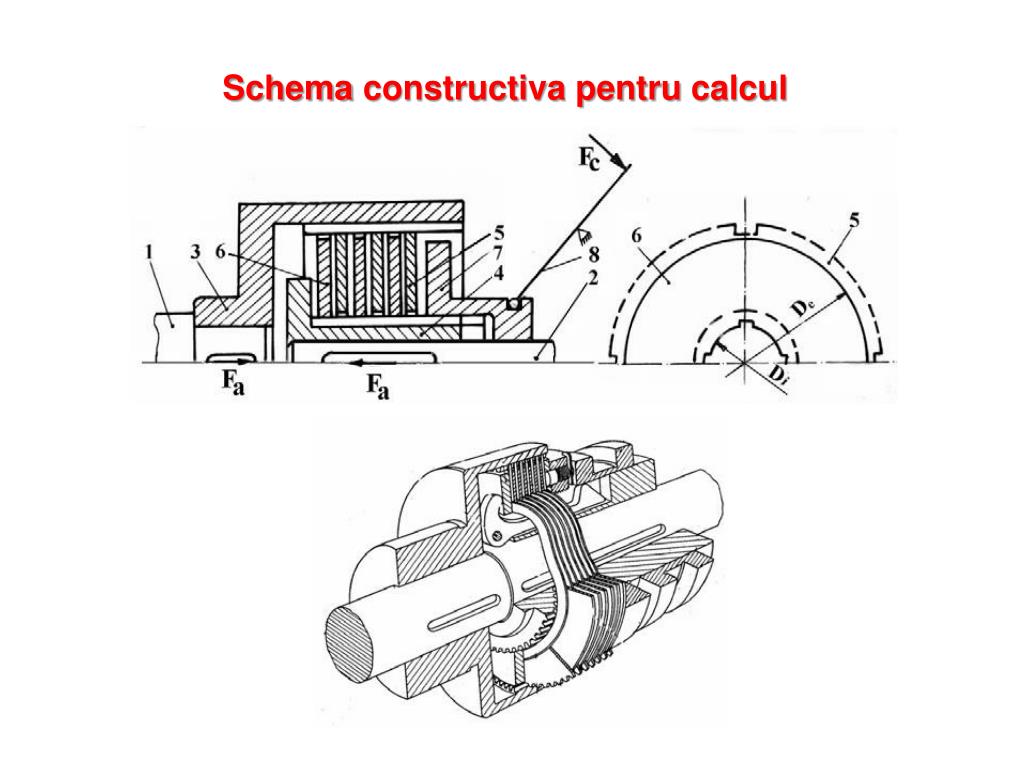

  21. Schema constructivapentrucalcul

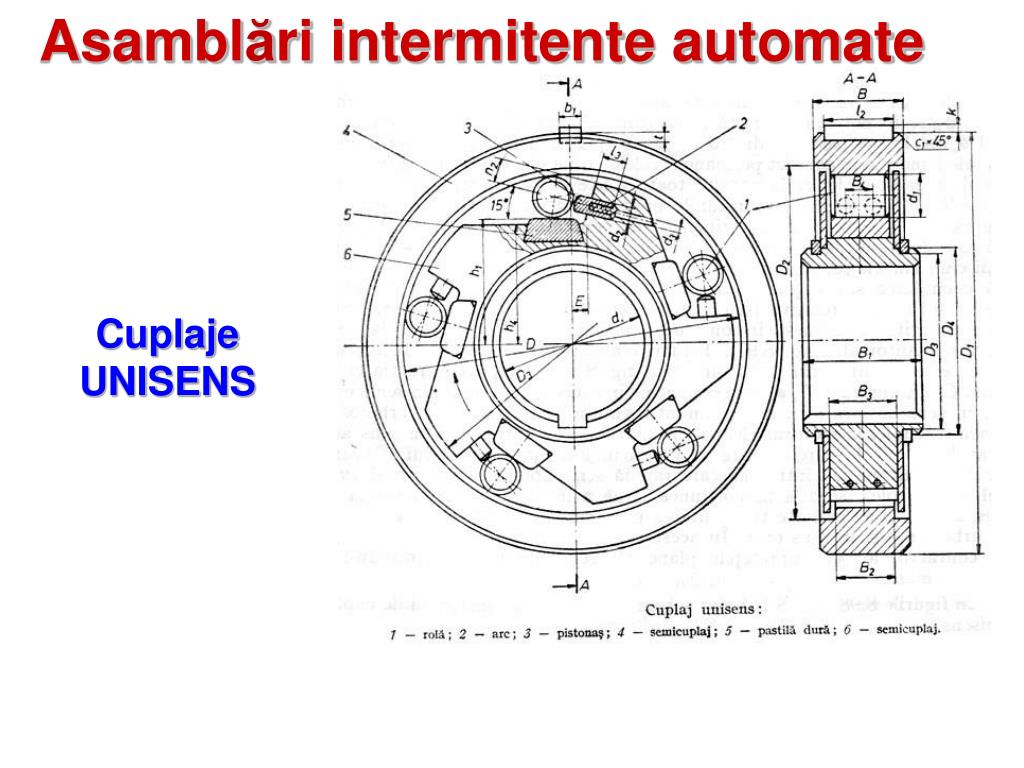

  22. Asamblări intermitente automate Cuplaje UNISENS

  23. VÃ MULŢUMESC! Mitrea Crina Roxana
