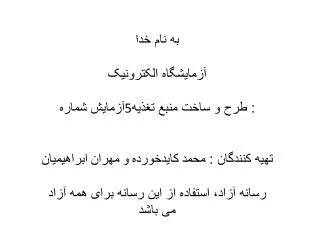

به نام خدا

آزمایشگاه الکترونیک

آزمایش شماره 5: طرح و ساخت منبع تغذیه

تهیه کنندگان : محمدکایدخوردهومهرانابراهیمیان

رسانه آزاد، استفاده از این رسانه برای همه آزاد می باشد


اجزای منبع تغذیه

  • یکسو ساز

  • صافی (فیلتر کننده)

  • تنظیم کننده

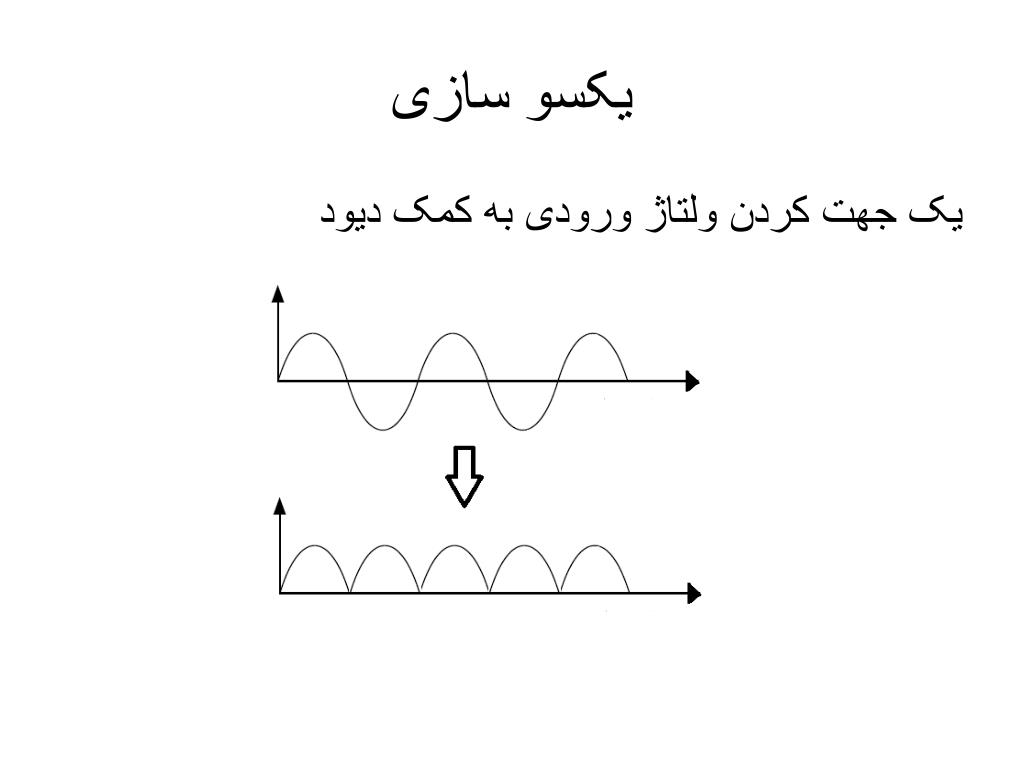

یکسو سازی

یک جهت کردن ولتاژ ورودی به کمک دیود


تعاریف مربوط به یکسوسازی

هرچه ضریب موجک کمتر باشد یعنی جریان یکنواخت تری داریم.

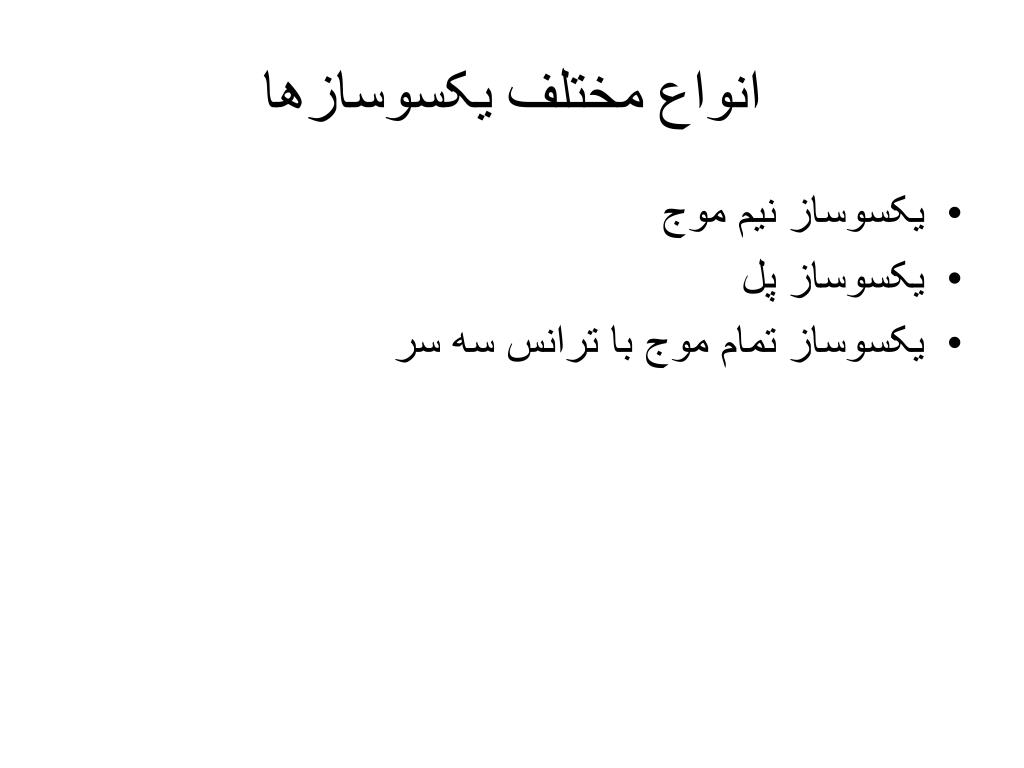

انواع مختلف یکسوسازها

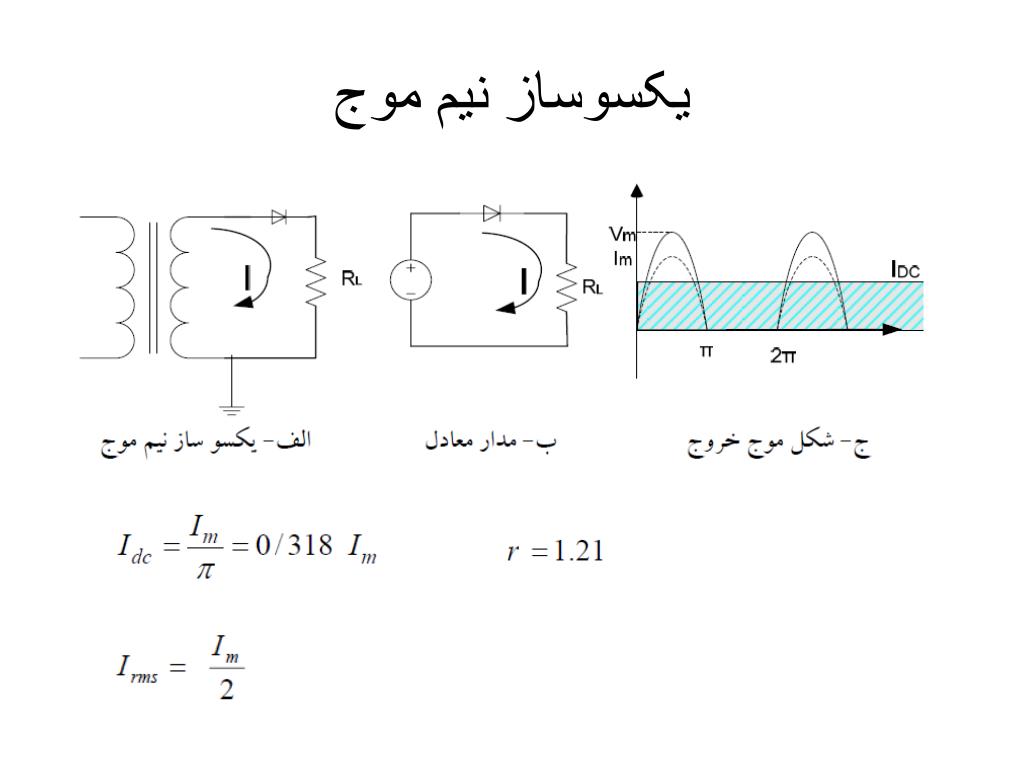

  • یکسوساز نیم موج

  • یکسوساز پل

  • یکسوساز تمام موج با ترانس سه سر



یکسوساز پل

از معایب این یکسوساز این است که 4 دیود دارد که با مقاومت سری است و با مقاومت کمی که دارند موجب تغییر ولتاژ مقاومت در جریان های مختلف می شوند.

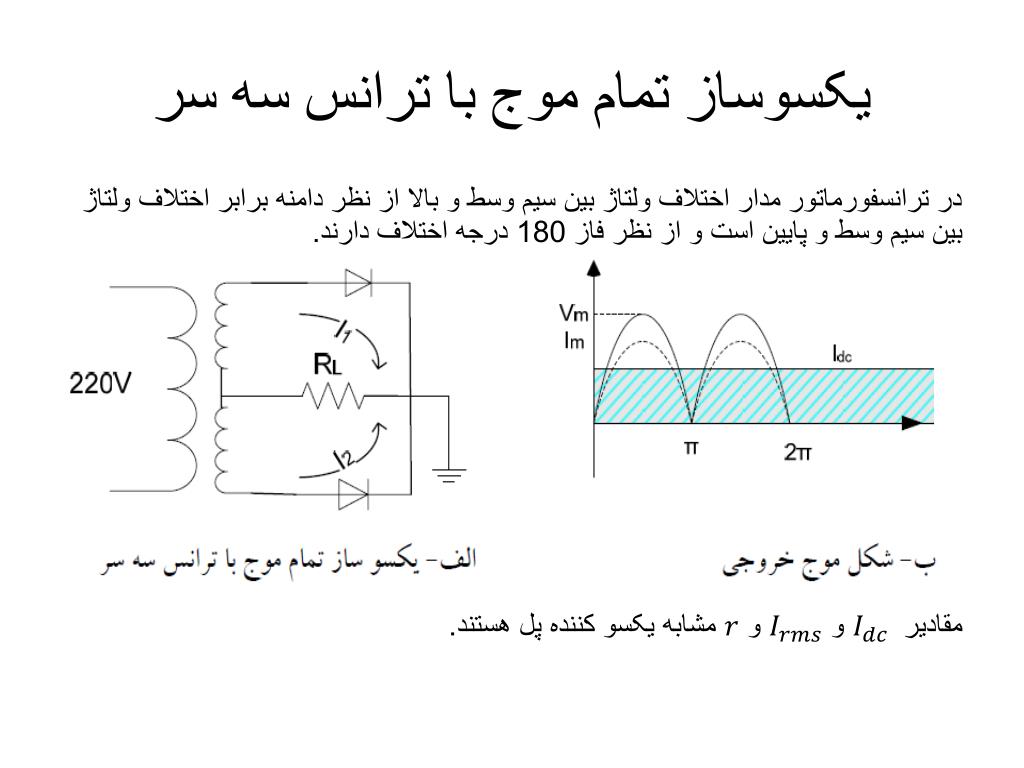

یکسوساز تمام موج با ترانس سه سر

در ترانسفورماتور مدار اختلاف ولتاژ بین سیم وسط و بالا از نظر دامنه برابر اختلاف ولتاژ بین سیم وسط و پایین است و از نظر فاز 180 درجه اختلاف دارند.

مقادیر و و مشابه یکسو کننده پل هستند.

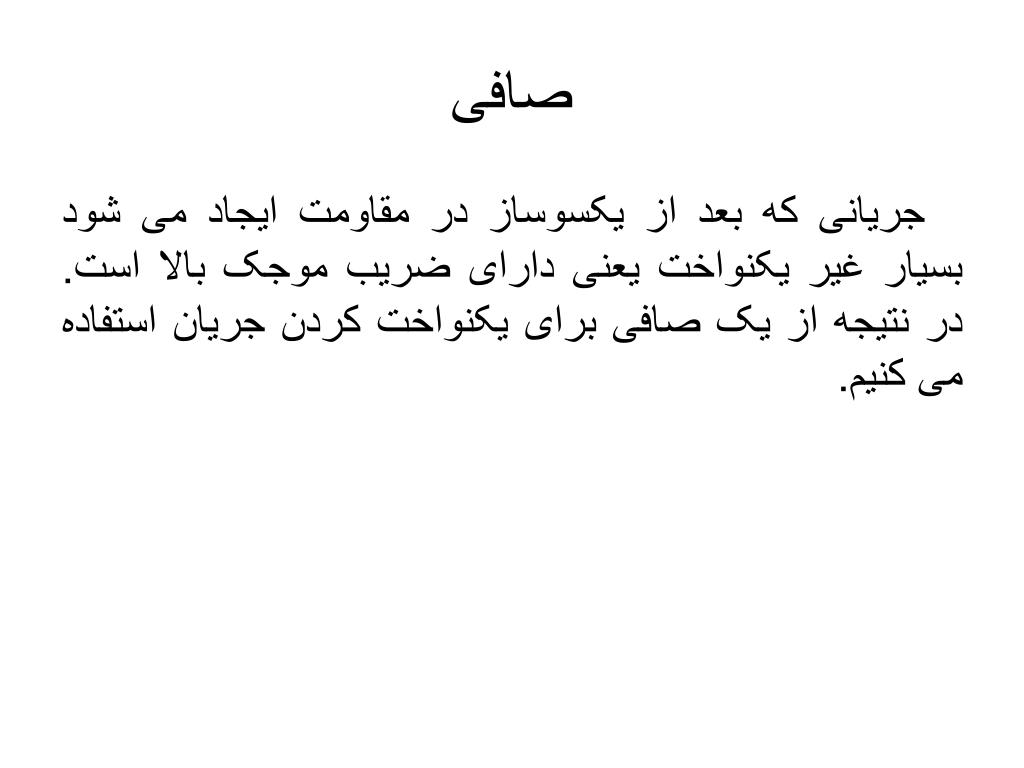

صافی

جریانی که بعد از یکسوساز در مقاومت ایجاد می شود بسیار غیر یکنواخت یعنی دارای ضریب موجک بالا است. در نتیجه از یک صافی برای یکنواخت کردن جریان استفاده می کنیم.

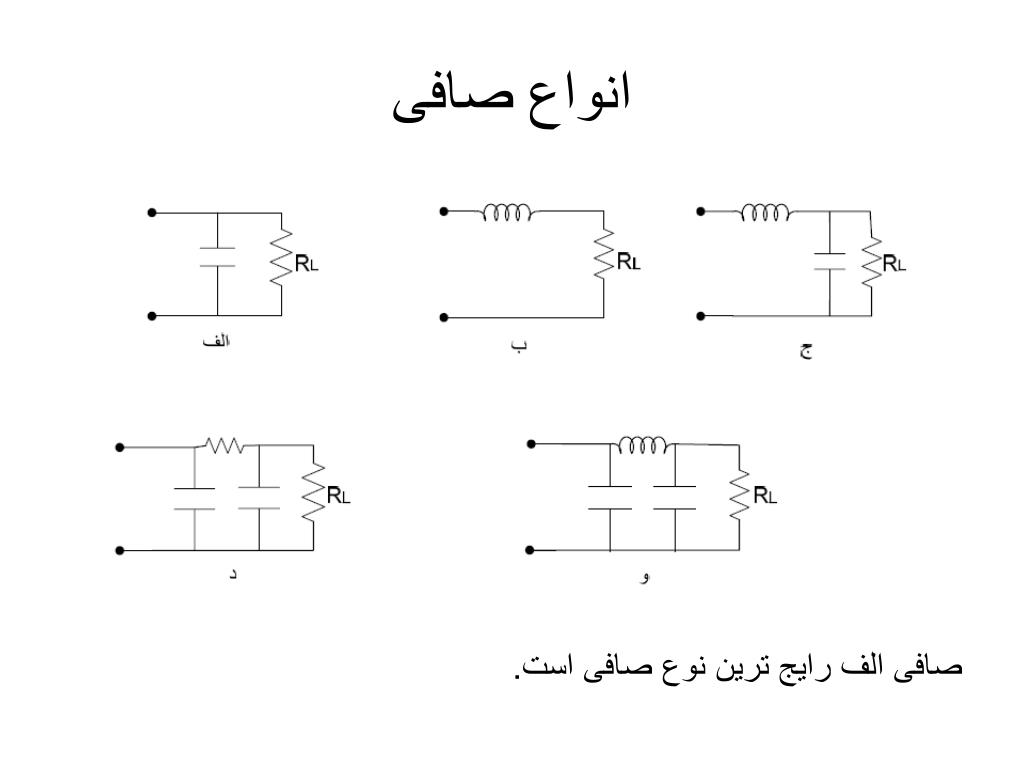

انواع صافی

صافی الف رایج ترین نوع صافی است.

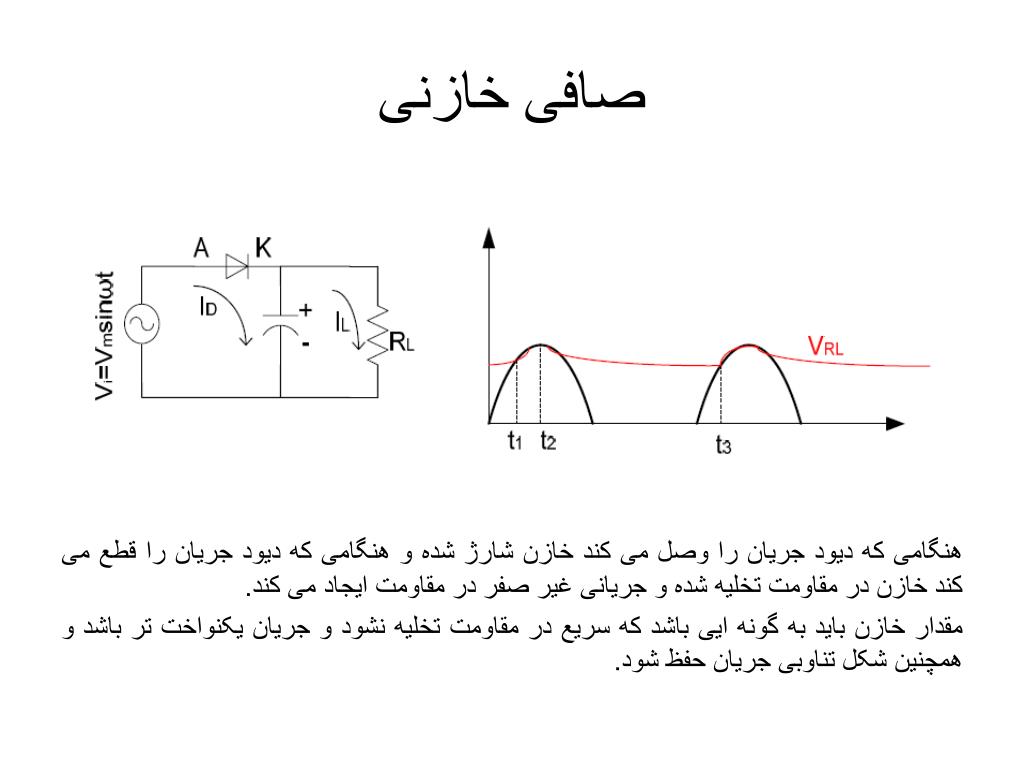

صافی خازنی

هنگامی که دیود جریان را وصل می کند خازن شارژ شده و هنگامی که دیود جریان را قطع می کند خازن در مقاومت تخلیه شده و جریانی غیر صفر در مقاومت ایجاد می کند.

مقدار خازن باید به گونه ایی باشد که سریع در مقاومت تخلیه نشود و جریان یکنواخت تر باشد و همچنین شکل تناوبی جریان حفظ شود.

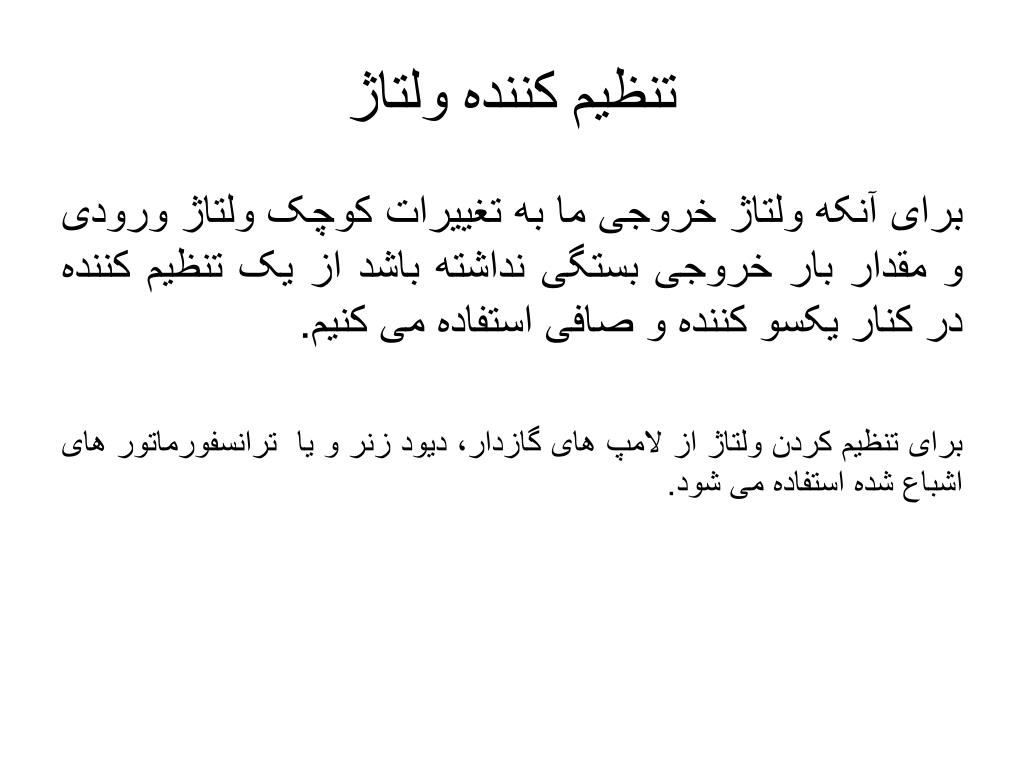

تنظیم کننده ولتاژ

برای آنکه ولتاژ خروجی ما به تغییرات کوچک ولتاژ ورودی و مقدار بار خروجی بستگی نداشته باشد از یک تنظیم کننده در کنار یکسو کننده و صافی استفاده می کنیم.

برای تنظیم کردن ولتاژ از لامپ های گازدار، دیود زنر و یا ترانسفورماتور های اشباع شده استفاده می شود.


استفاده از دیود زنر در تنظیم ولتاژ

به ازای تمامی مقادیر ولتاژ ورودی که بیشتر از است ولتاژ مقاومت که خروجی است مقدار ثابت می ماند و فقط جریان دیود تغییر می کند. پس ولتاژِ غیر حساس به تغییرات ولتاژ ورودی را روی مقاومت ایجاد کردیم.


دستور کار آزمایش ولتاژ

الف) در این قسمت مدار یکسو کننده نیم موج را می بندیم و پارامترهای مدار یکسو کننده از جمله ضریب موجک را حساب می کنیم.


دستور کار آزمایش ولتاژ

الف) در این قسمت هم مدار یکسو کننده پل را می بندیم و پارامترهای مدار یکسو کننده از جمله ضریب موجک را حساب می کنیم.


دستور کار آزمایش ولتاژ

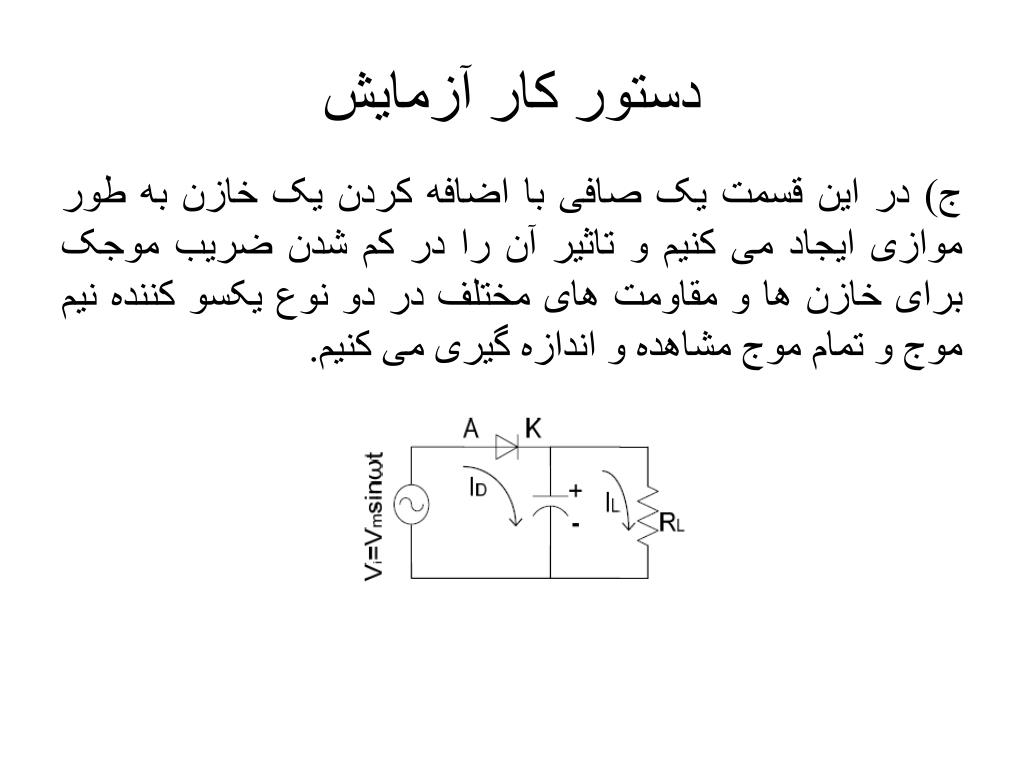

ج) در این قسمت یک صافی با اضافه کردن یک خازن به طور موازی ایجاد می کنیم و تاثیر آن را در کم شدن ضریب موجک برای خازن ها و مقاومت های مختلف در دو نوع یکسو کننده نیم موج و تمام موج مشاهده و اندازه گیری می کنیم.
