  1. 室内气流组织

  2. 采暖空调、通风对 气流组织的要求 • 通风对气流组织的要求: 1、排风口应尽量靠近有害物缘浓度高的区域。 2、送风口应尽量接近操作地点。 3、通风房间尽量送风气流均匀分布减少涡流。 • 空调气流组织的要求 经过处理的空气送入被调节的区域、房间或空 间，在与周围空气进行热质交换的同时，保持一定 受控区内的温度、湿度、清洁度和风速处于合理的 数值范围内，且并以不同的方式从被调节对象排出 等量的空气，保持空气量平衡。

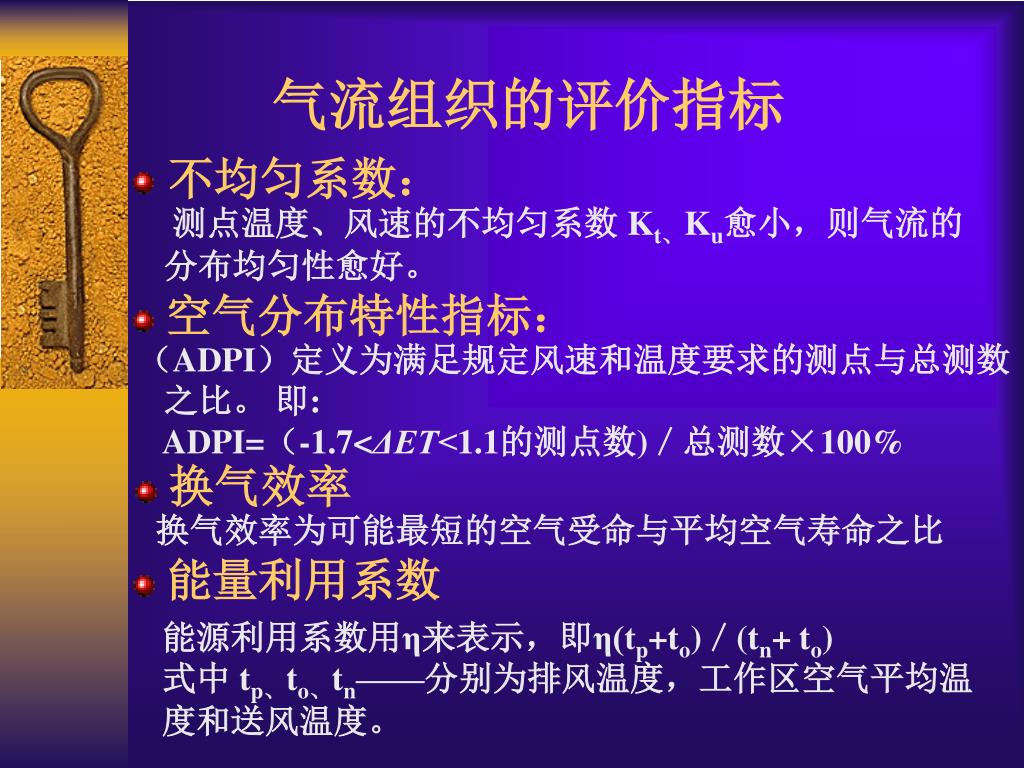

  3. 气流组织的评价指标 • 不均匀系数： 测点温度、风速的不均匀系数 Kt、Ku愈小，则气流的 分布均匀性愈好。 • 空气分布特性指标： （ADPI）定义为满足规定风速和温度要求的测点与总测数 之比。 即: ADPI=（-1.7<ΔET<1.1的测点数)／总测数×100% • 换气效率 换气效率为可能最短的空气受命与平均空气寿命之比 • 能量利用系数 能源利用系数用η来表示，即η(tp+to)／(tn+ to) 式中 tp、to、tn——分别为排风温度，工作区空气平均温度和送风温度。

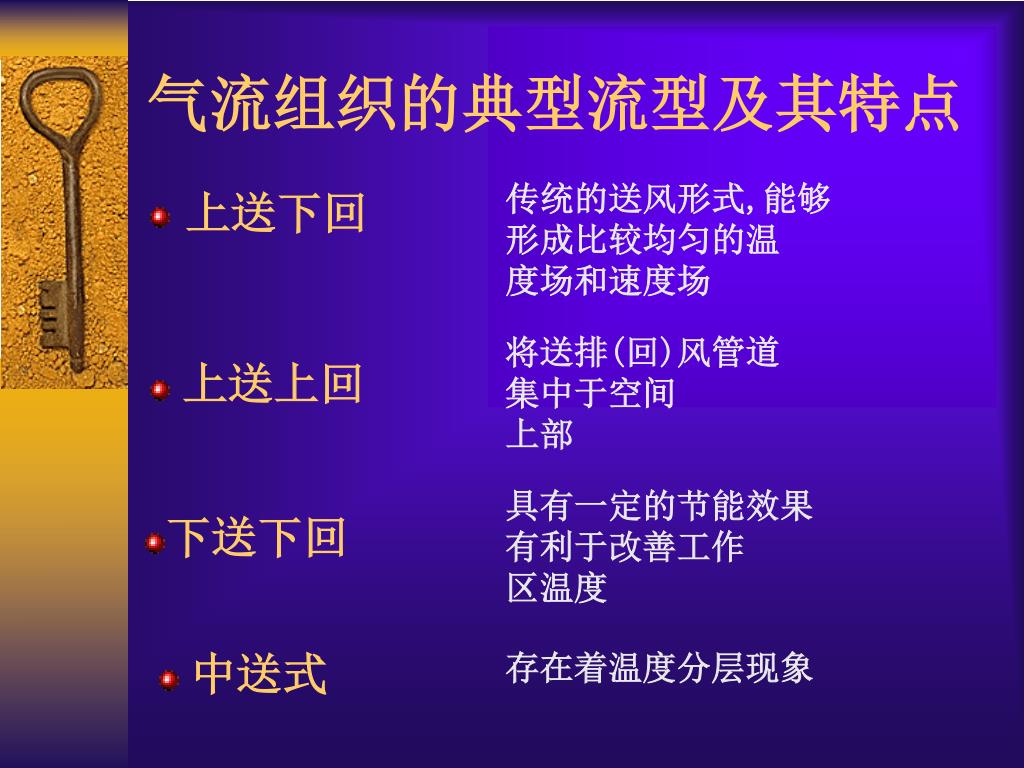

  4. 气流组织的典型流型及其特点 传统的送风形式,能够 形成比较均匀的温 度场和速度场 • 上送下回 将送排(回)风管道 集中于空间 上部 • 上送上回 具有一定的节能效果 有利于改善工作 区温度 • 下送下回 • 中送式 存在着温度分层现象

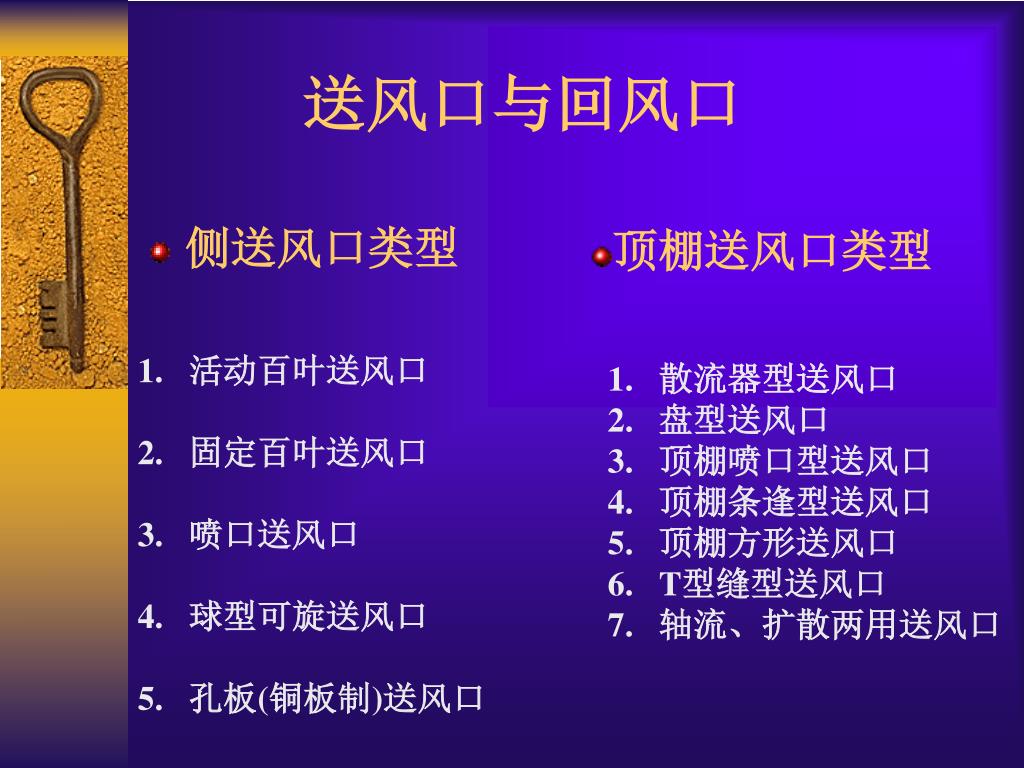

  5. 送风口与回风口 • 侧送风口类型 • 顶棚送风口类型 • 活动百叶送风口 • 固定百叶送风口 • 喷口送风口 • 球型可旋送风口 • 孔板(铜板制)送风口 • 散流器型送风口 • 盘型送风口 • 顶棚喷口型送风口 • 顶棚条逢型送风口 • 顶棚方形送风口 • T型缝型送风口 • 轴流、扩散两用送风口

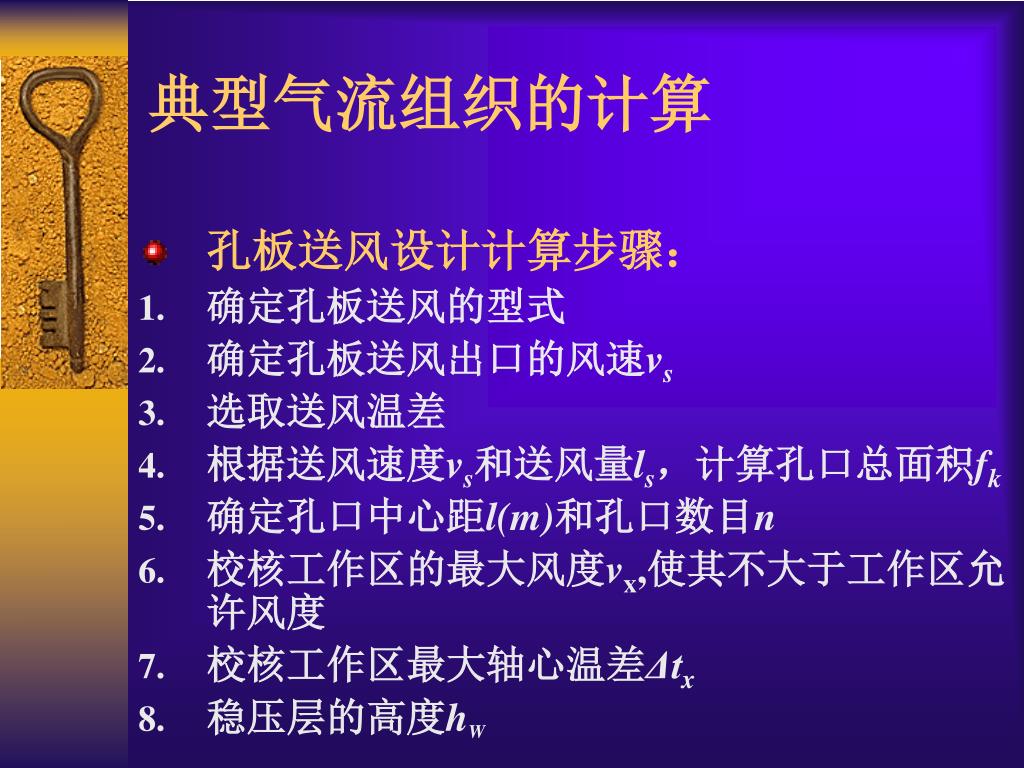

  6. 典型气流组织的计算 • 孔板送风设计计算步骤： • 确定孔板送风的型式 • 确定孔板送风出口的风速vs • 选取送风温差 • 根据送风速度vs和送风量ls，计算孔口总面积fk • 确定孔口中心距l(m)和孔口数目n • 校核工作区的最大风度vx,使其不大于工作区允许风度 • 校核工作区最大轴心温差Δtx • 稳压层的高度hW
