  1. 此簡報可能會牽涉到聽眾的討論活動，也就是所謂的執行項目。因此在進行簡報時﹐可充份利用 PowerPoint 來記錄這些執行項目： • 於投影片放映狀態按下滑鼠右鍵 • 選取〔會議記錄簿〕 • 選取〔執行項目〕標籤 • 將出現的意見都記錄於此 • 按下〔確定〕以結束此對話方塊 • 在簡報進行到最後時﹐PowerPoint將會自動的建立一個執行項目投影片﹐並將你所記錄的內容顯示在該投影片上 背光模組構造說明

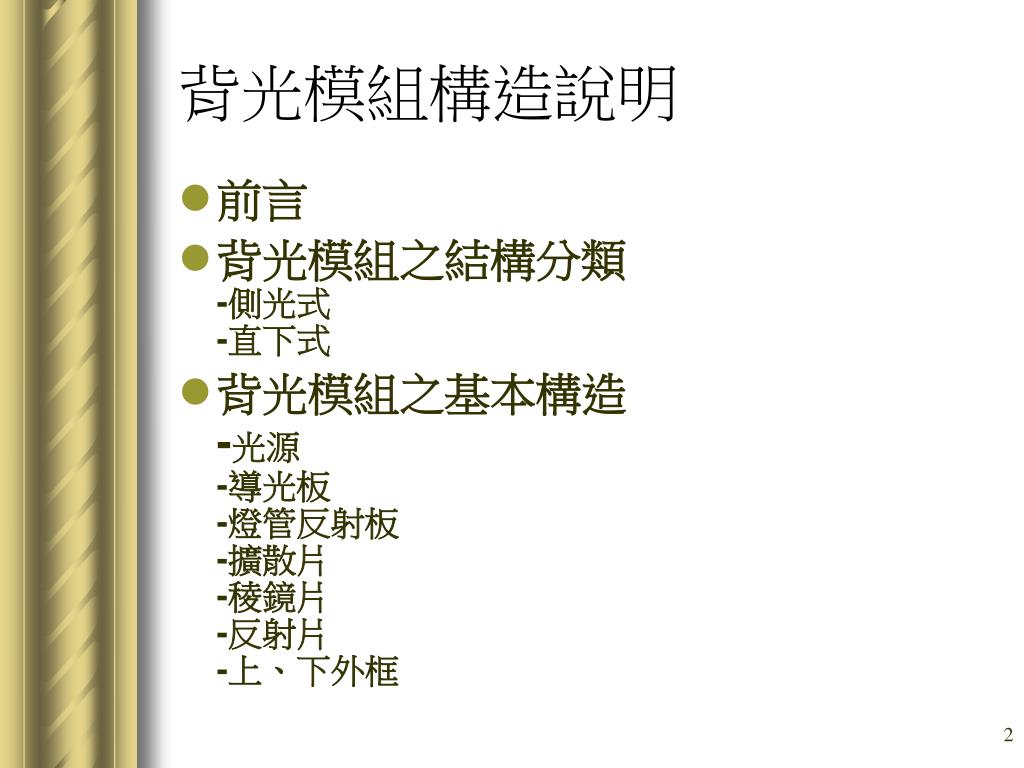

  2. 背光模組構造說明 • 前言 • 背光模組之結構分類-側光式-直下式 • 背光模組之基本構造-光源-導光板-燈管反射板-擴散片-稜鏡片-反射片-上、下外框

  3. 前言 • 何謂背光模組?背光模組(Back Light Module)為液晶顯示器(Liquid Crystal Display Module)之光源部份。 • 市場需求：輕量化、 薄型化、窄框化、低消費電力、 高輝度、 高均齊度、 低成本。

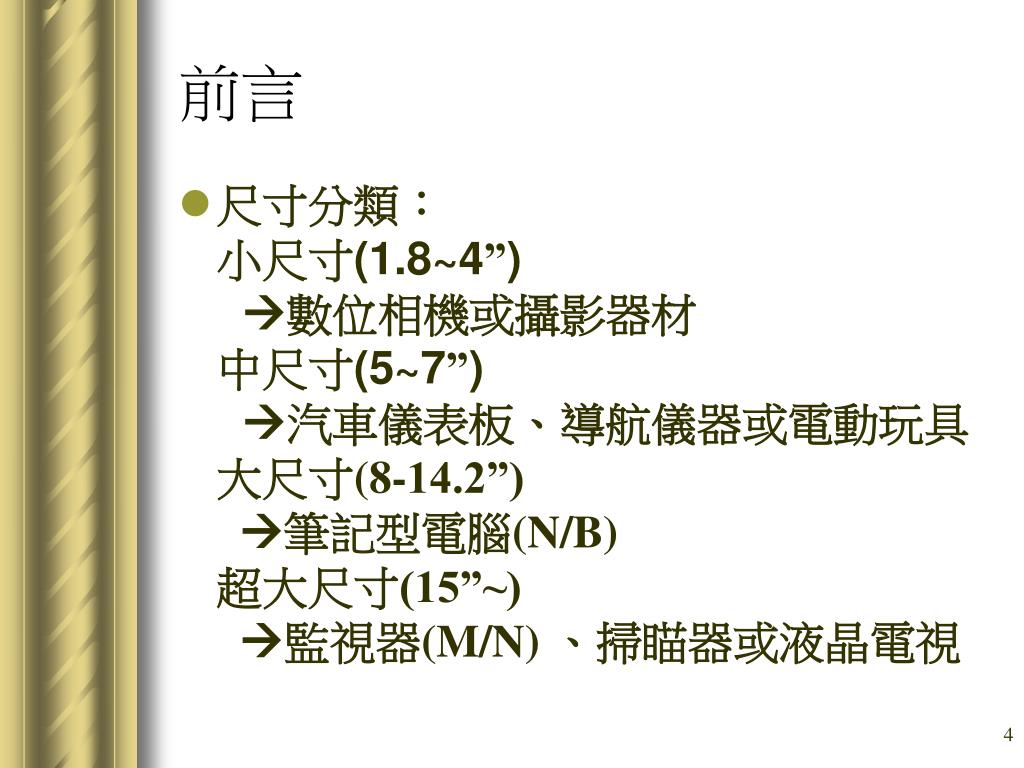

  4. 前言 • 尺寸分類：小尺寸(1.8~4”)數位相機或攝影器材 中尺寸(5~7”) 汽車儀表板、導航儀器或電動玩具大尺寸(8-14.2”)筆記型電腦(N/B)超大尺寸(15”~) 監視器(M/N) 、掃瞄器或液晶電視

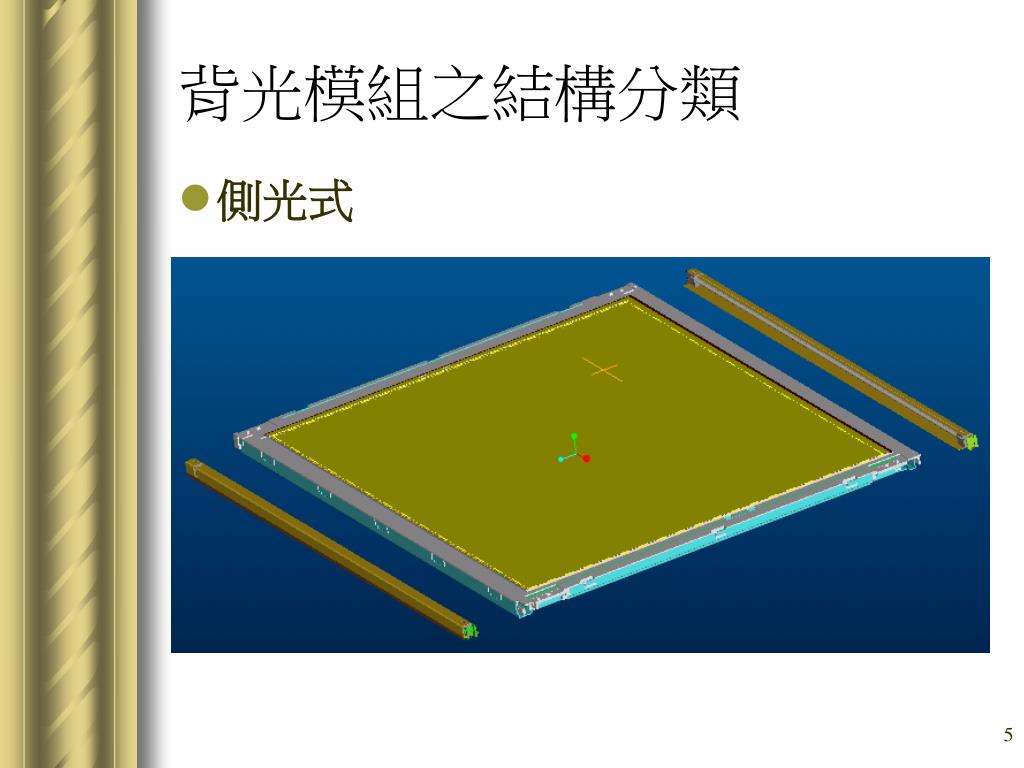

  5. 背光模組之結構分類 • 側光式

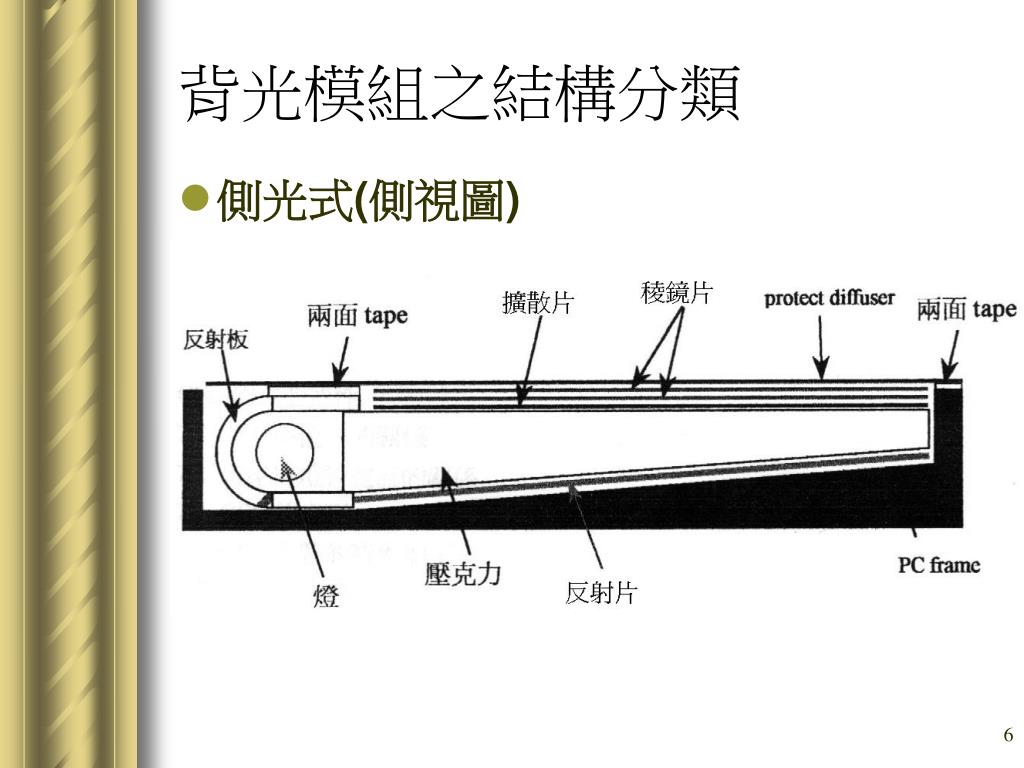

  6. 背光模組之結構分類 • 側光式(側視圖)

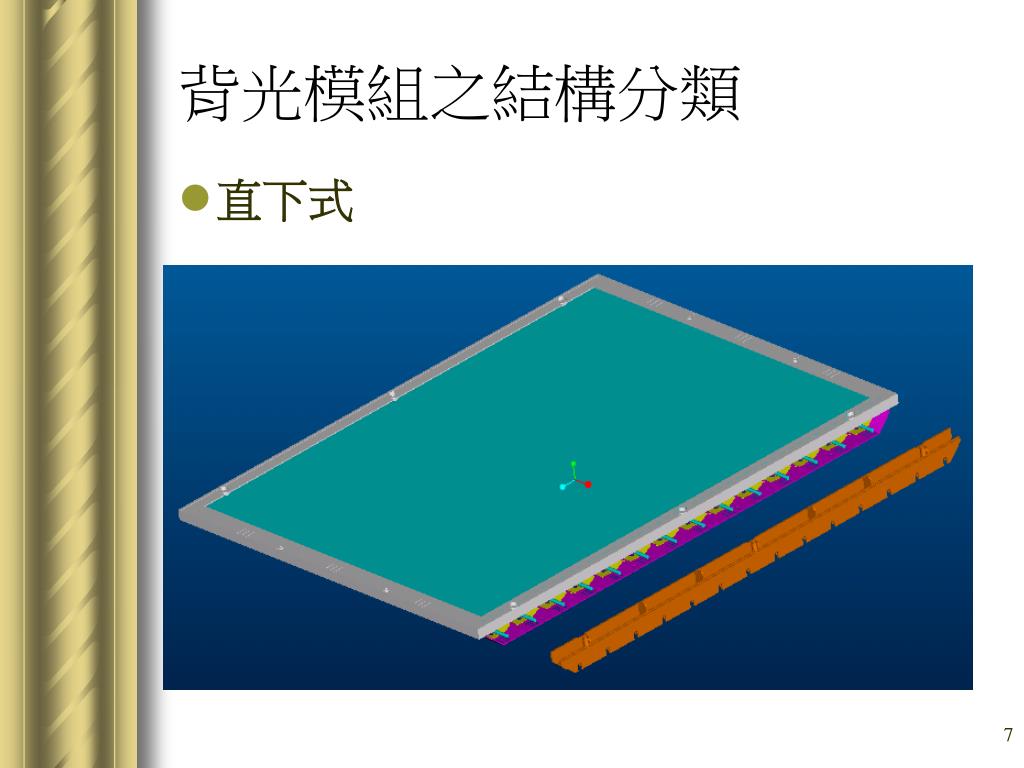

  7. 背光模組之結構分類 • 直下式

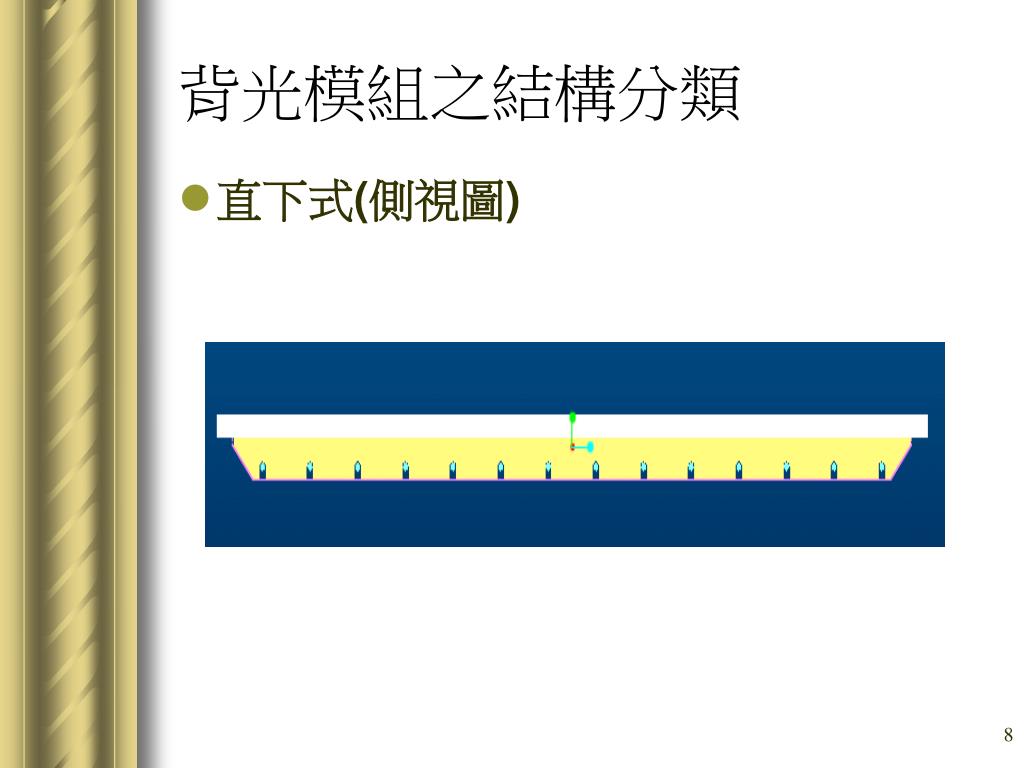

  8. 背光模組之結構分類 • 直下式(側視圖)

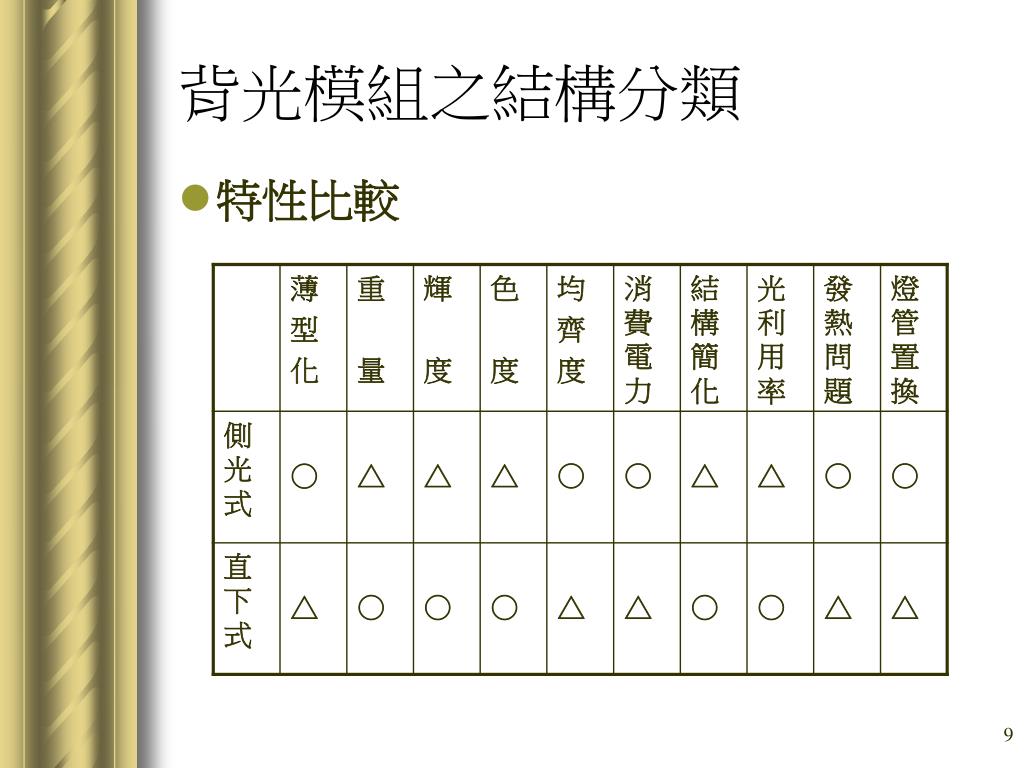

  9. 背光模組之結構分類 • 特性比較

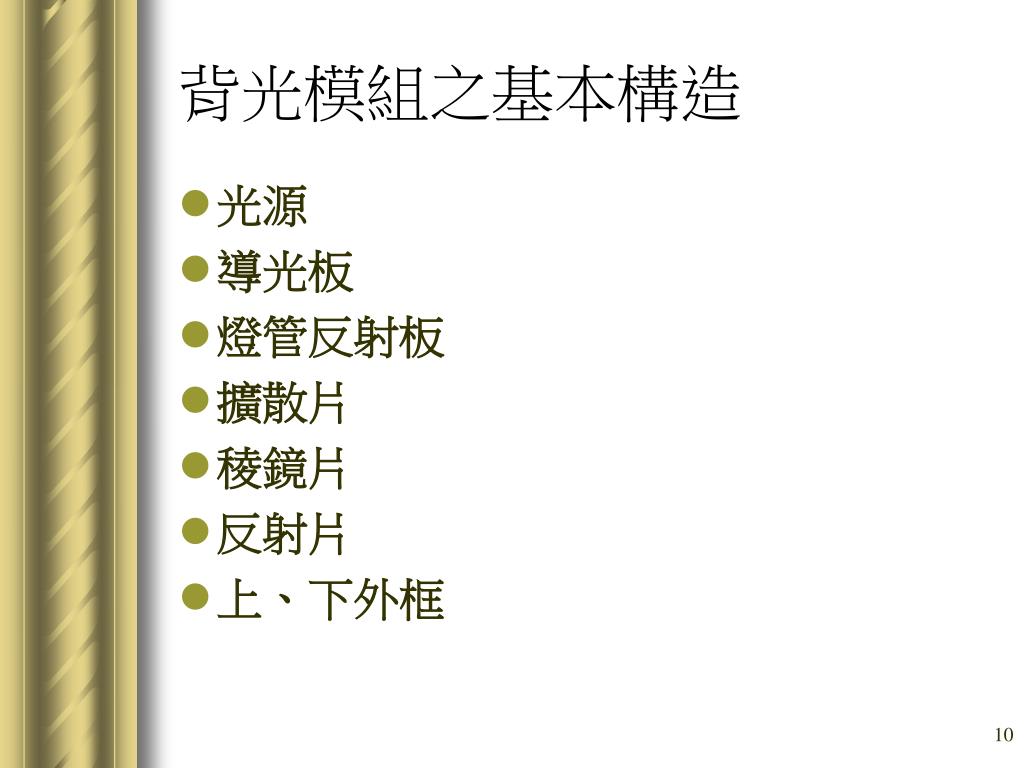

  10. 背光模組之基本構造 • 光源 • 導光板 • 燈管反射板 • 擴散片 • 稜鏡片 • 反射片 • 上、下外框

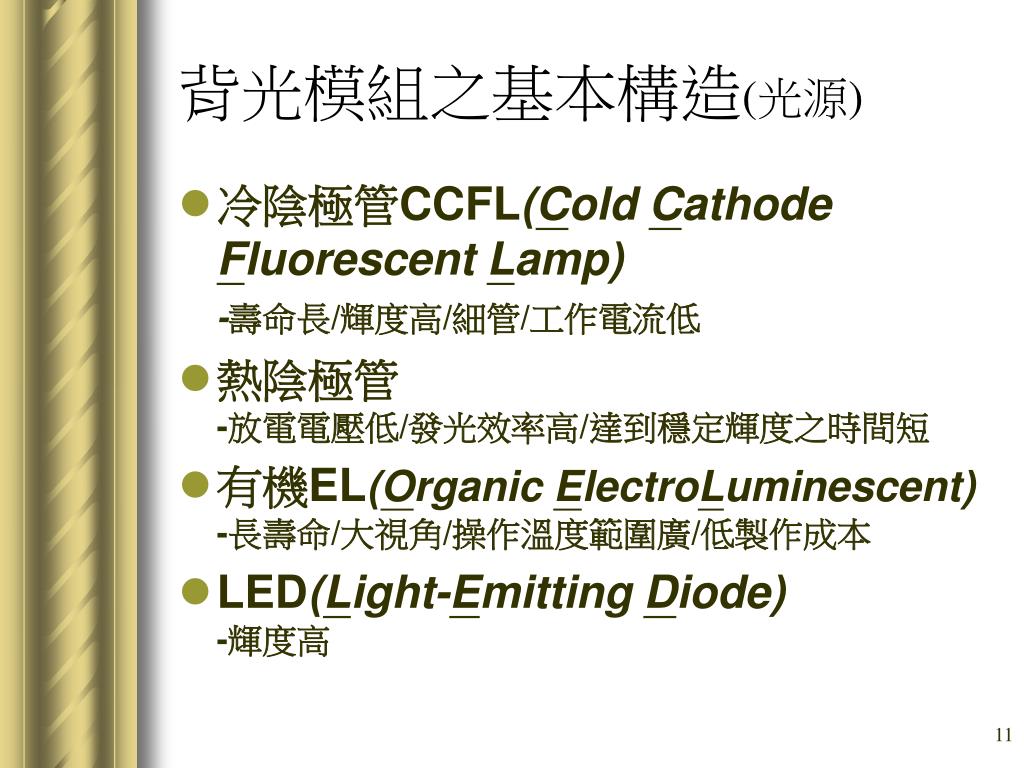

  11. 背光模組之基本構造(光源) • 冷陰極管CCFL(Cold Cathode Fluorescent Lamp)-壽命長/輝度高/細管/工作電流低 • 熱陰極管-放電電壓低/發光效率高/達到穩定輝度之時間短 • 有機EL(Organic ElectroLuminescent)-長壽命/大視角/操作溫度範圍廣/低製作成本 • LED(Light-Emitting Diode)-輝度高

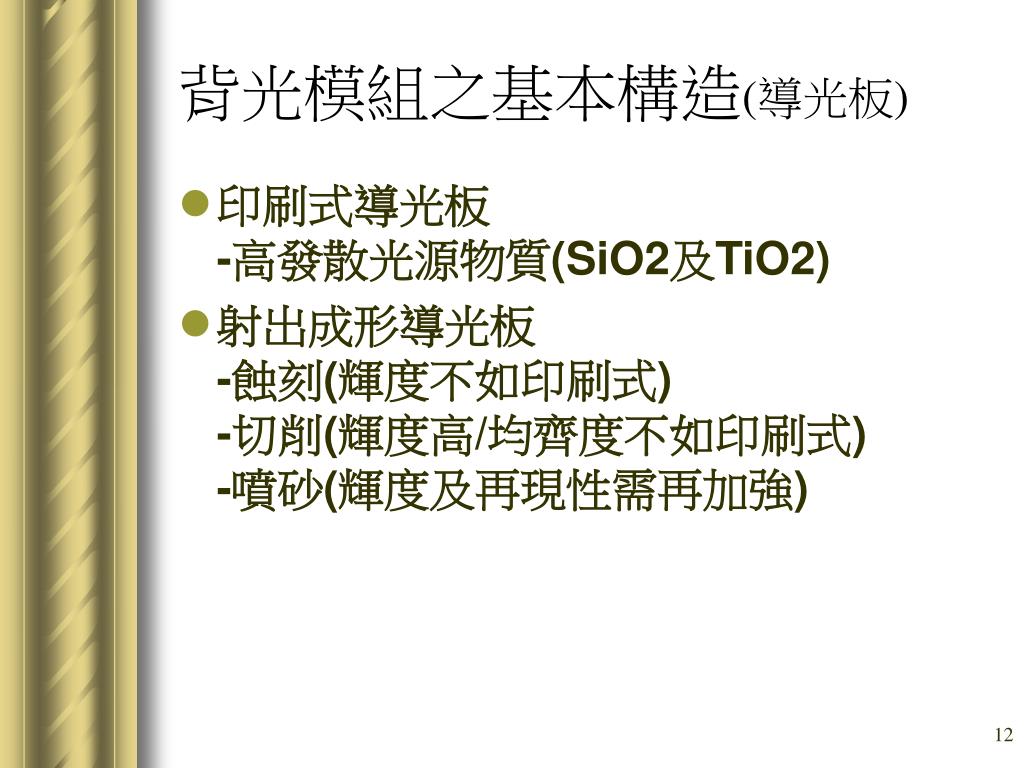

  12. 背光模組之基本構造(導光板) • 印刷式導光板-高發散光源物質(SiO2及TiO2) • 射出成形導光板-蝕刻(輝度不如印刷式)-切削(輝度高/均齊度不如印刷式) -噴砂(輝度及再現性需再加強)

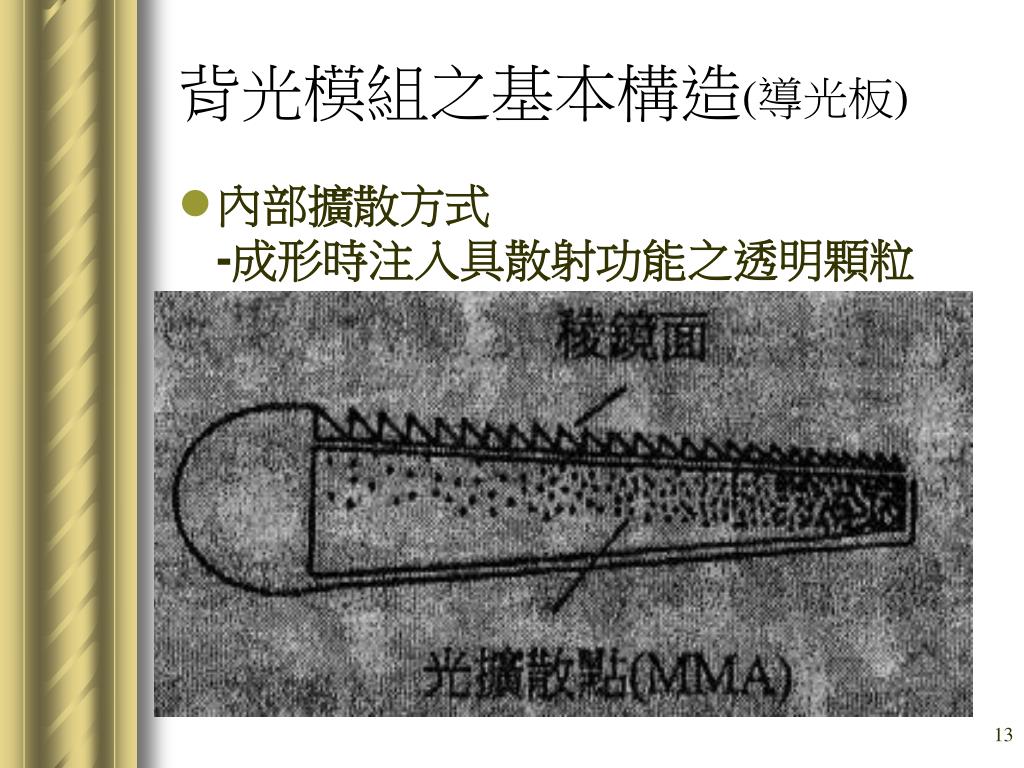

  13. 背光模組之基本構造(導光板) • 內部擴散方式-成形時注入具散射功能之透明顆粒

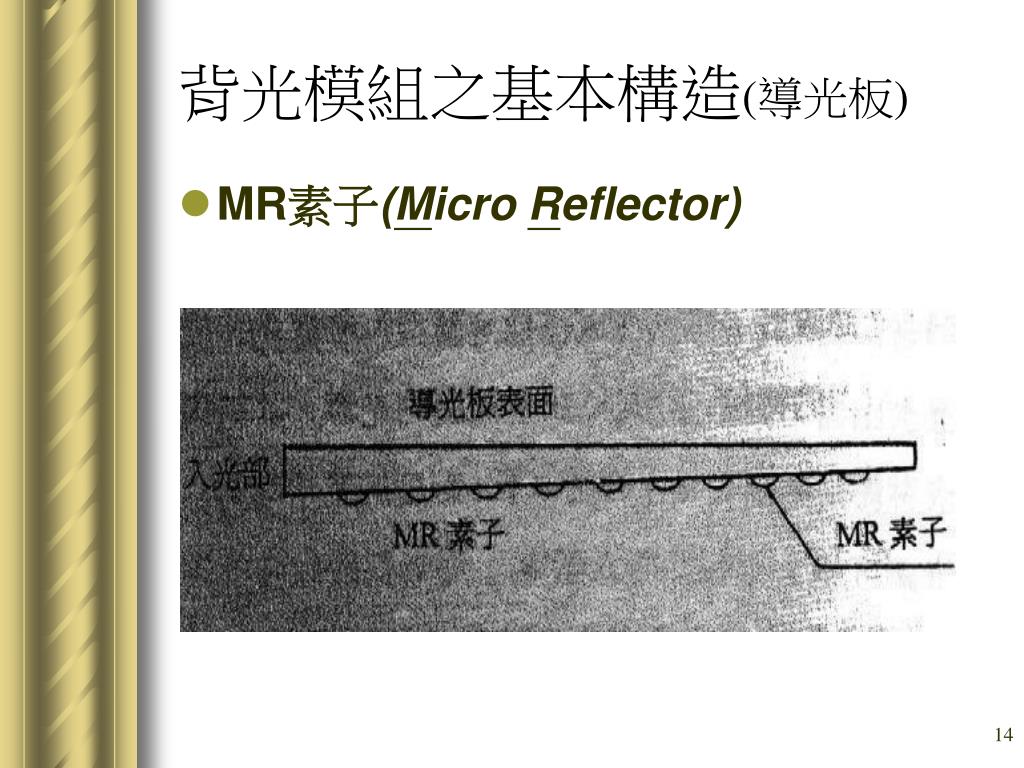

  14. 背光模組之基本構造(導光板) • MR素子(Micro Reflector)

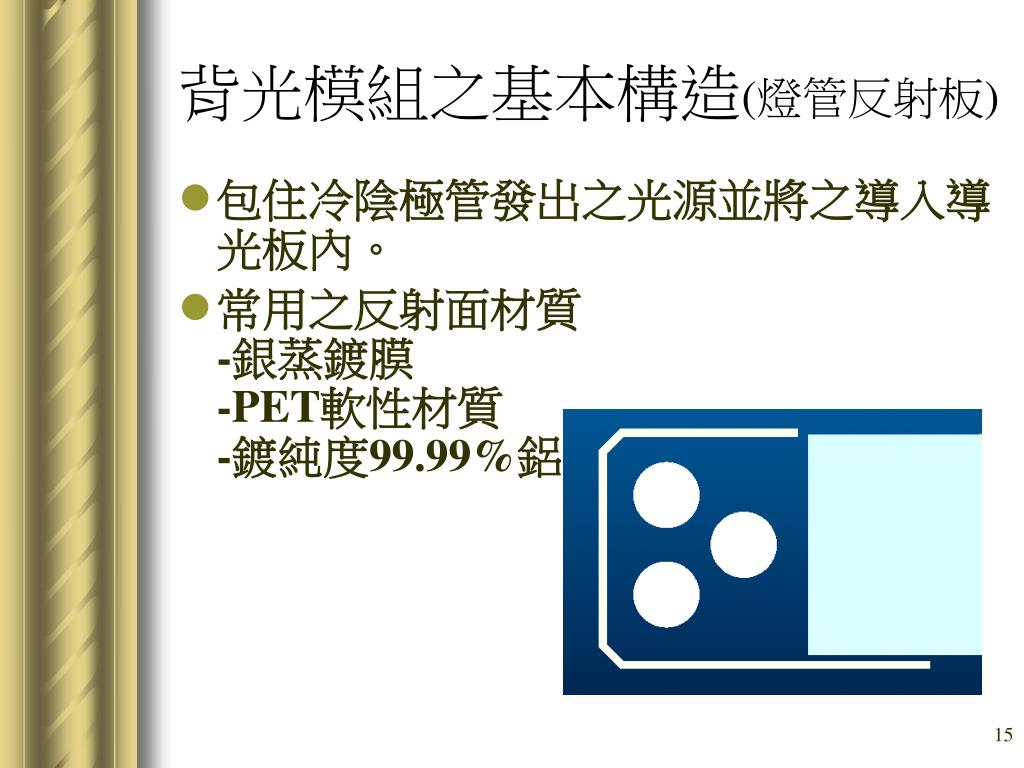

  15. 背光模組之基本構造(燈管反射板) • 包住冷陰極管發出之光源並將之導入導光板內。 • 常用之反射面材質-銀蒸鍍膜-PET軟性材質-鍍純度99.99%鋁

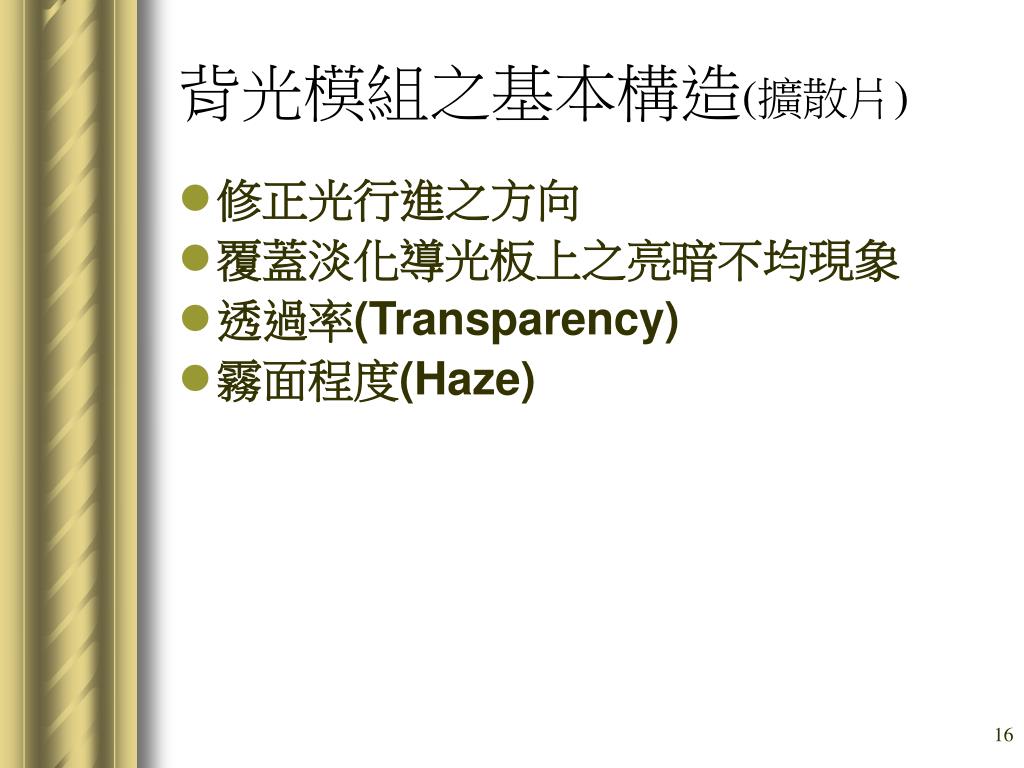

  16. 背光模組之基本構造(擴散片) • 修正光行進之方向 • 覆蓋淡化導光板上之亮暗不均現象 • 透過率(Transparency) • 霧面程度(Haze)

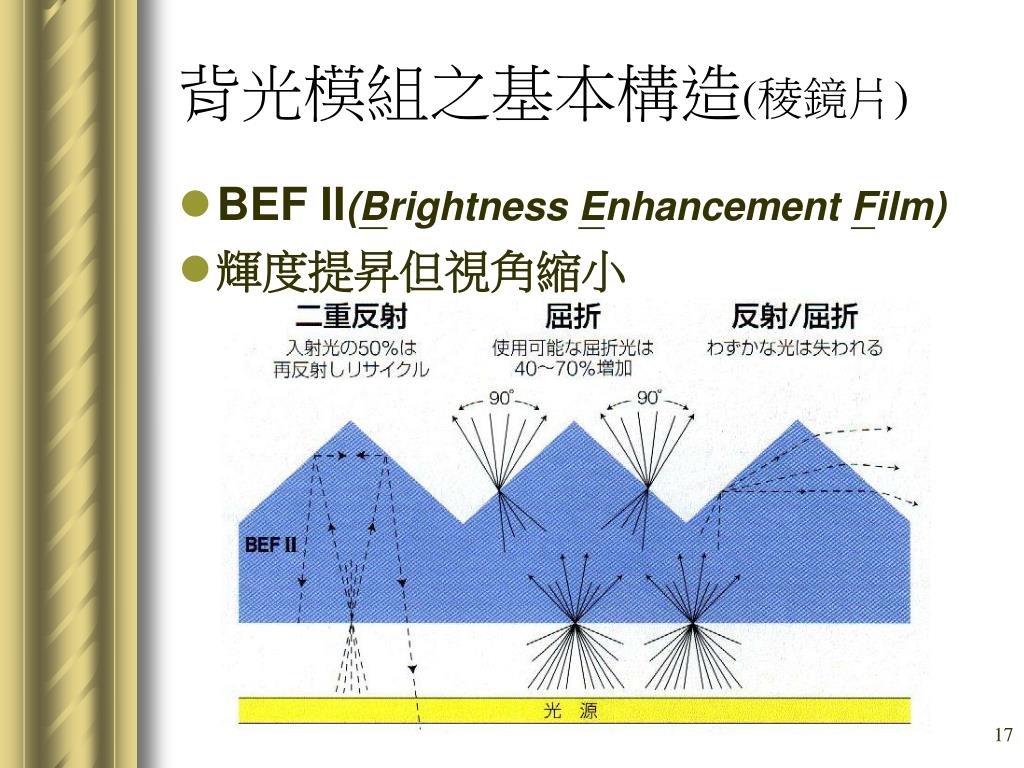

  17. 背光模組之基本構造(稜鏡片) • BEF II(Brightness Enhancement Film) • 輝度提昇但視角縮小

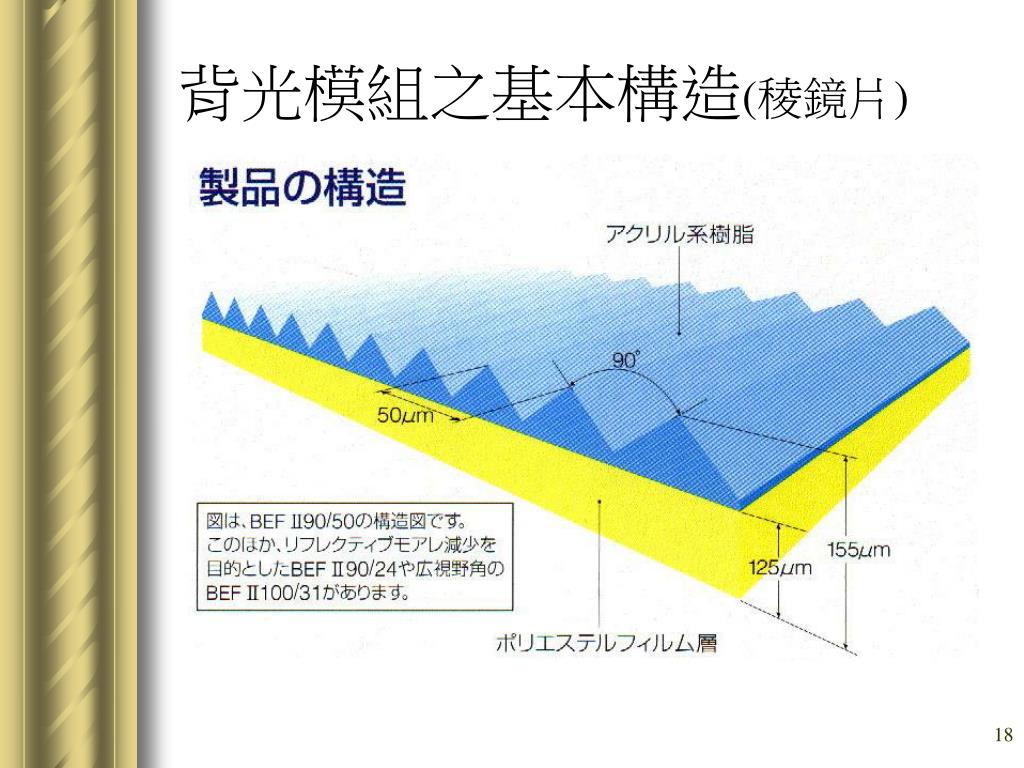

  18. 背光模組之基本構造(稜鏡片)

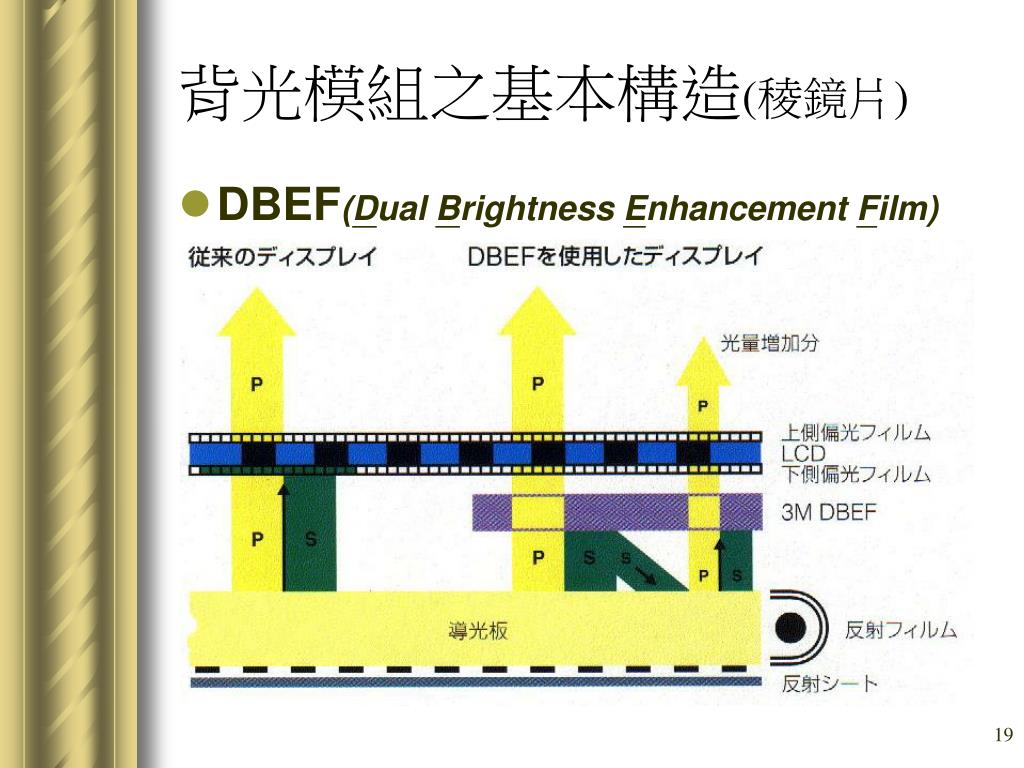

  19. 背光模組之基本構造(稜鏡片) • DBEF(Dual Brightness Enhancement Film)

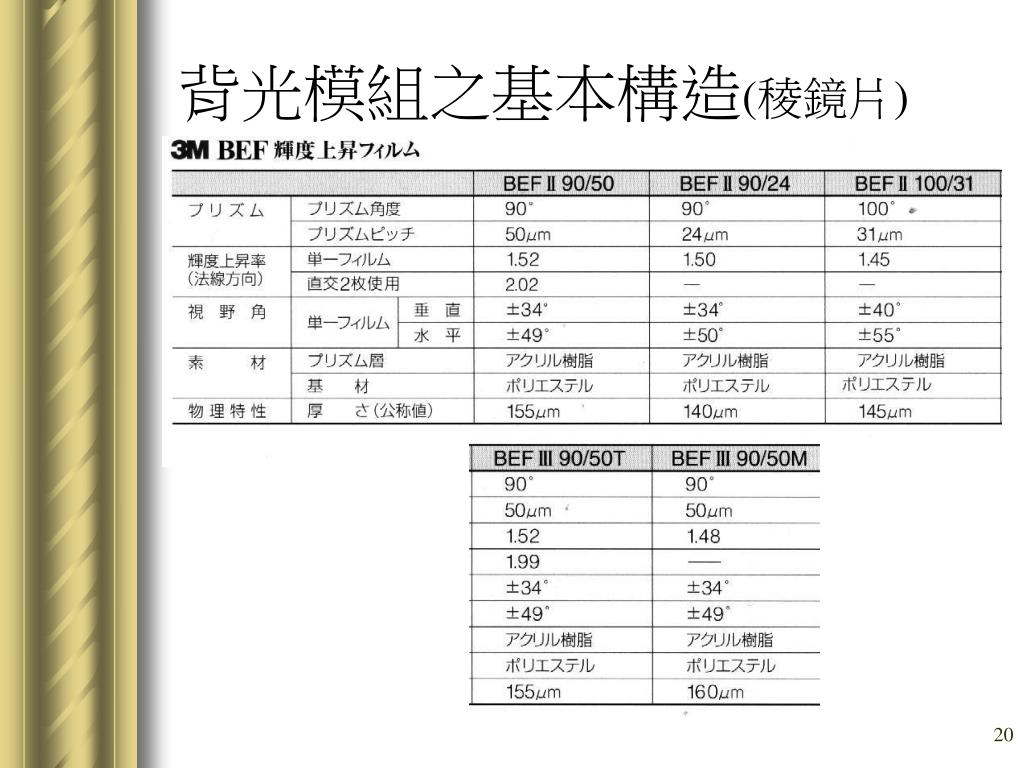

  20. 背光模組之基本構造(稜鏡片)

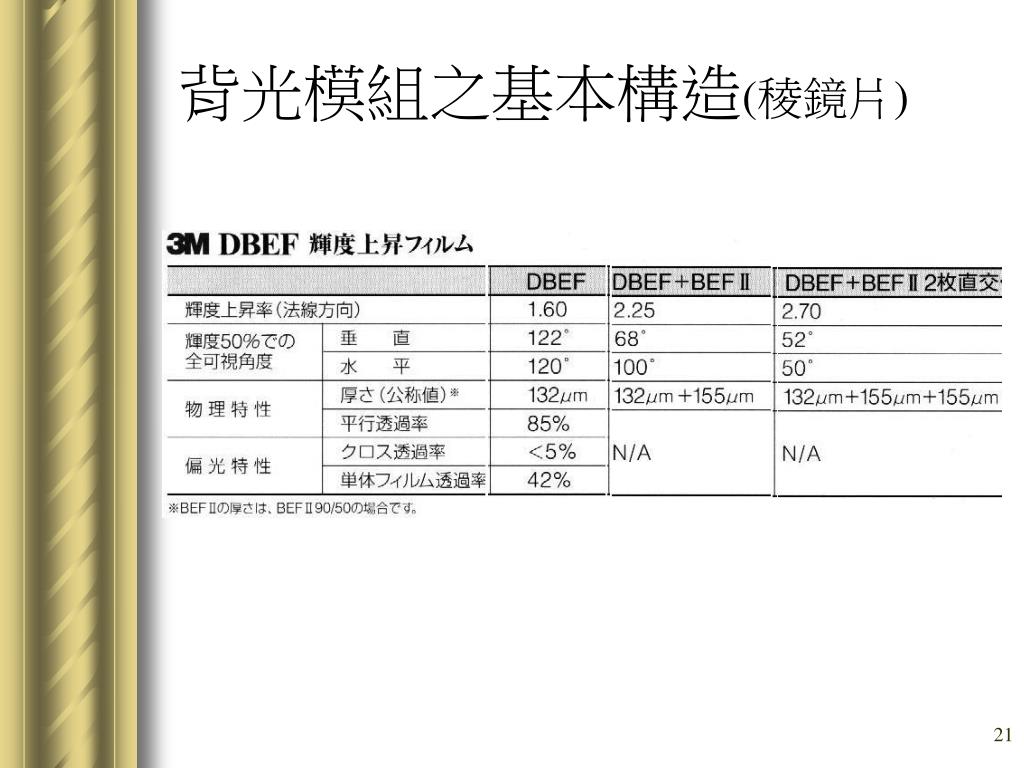

  21. 背光模組之基本構造(稜鏡片)

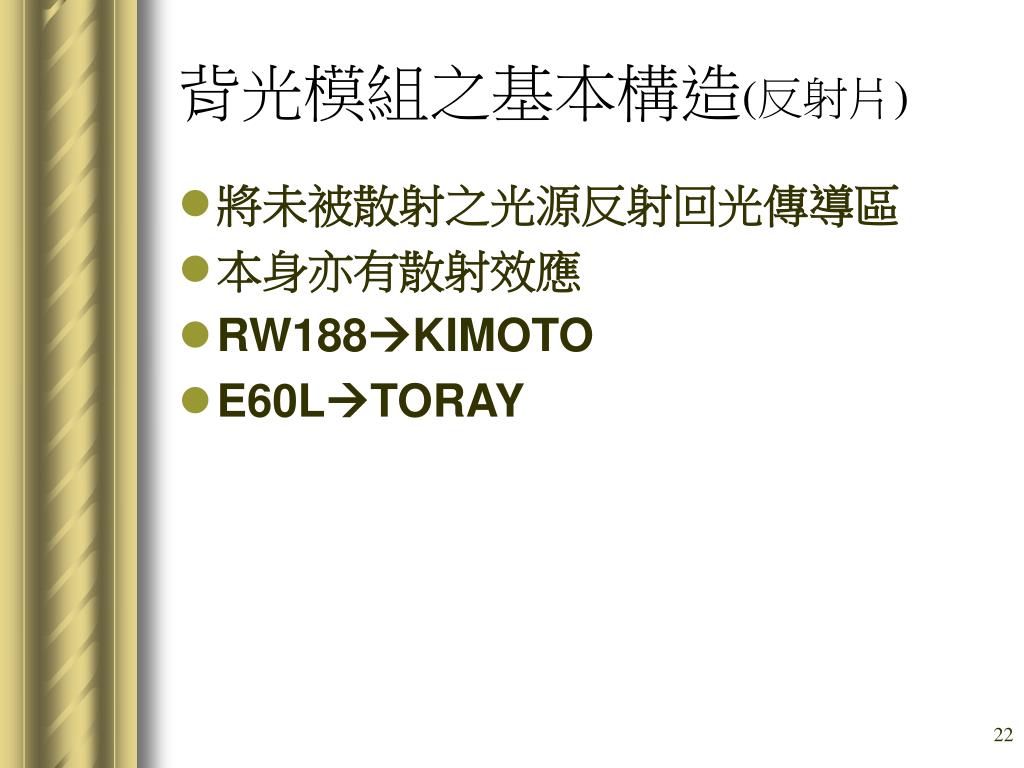

  22. 背光模組之基本構造(反射片) • 將未被散射之光源反射回光傳導區 • 本身亦有散射效應 • RW188KIMOTO • E60LTORAY

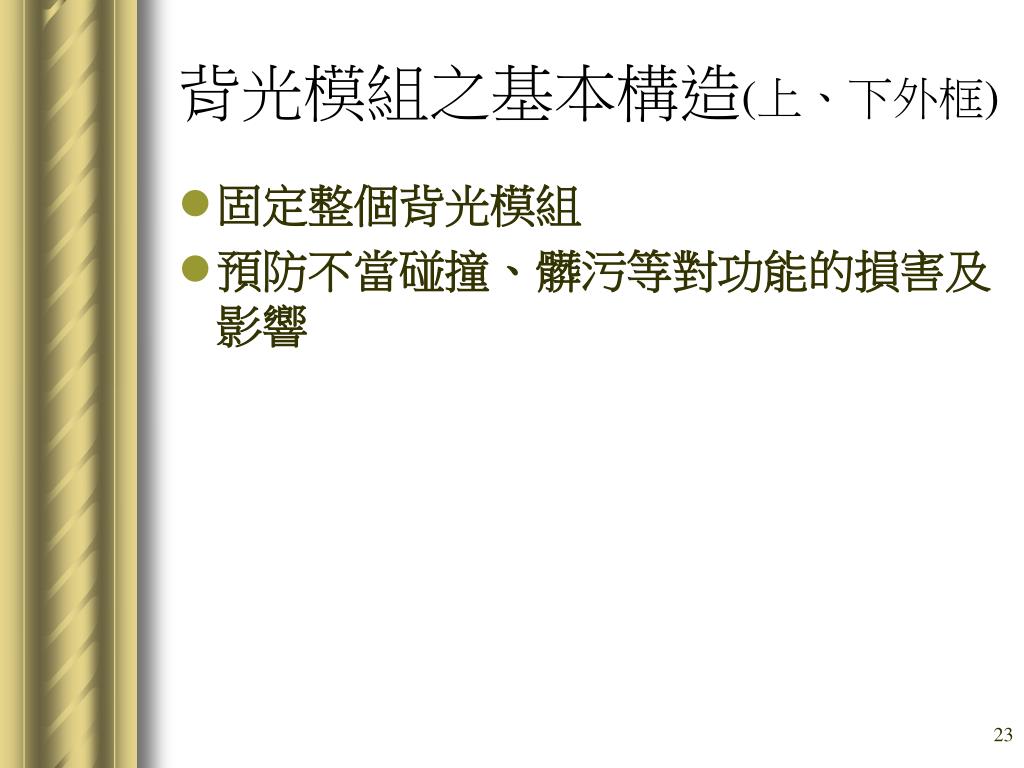

  23. 背光模組之基本構造(上、下外框) • 固定整個背光模組 • 預防不當碰撞、髒污等對功能的損害及影響
