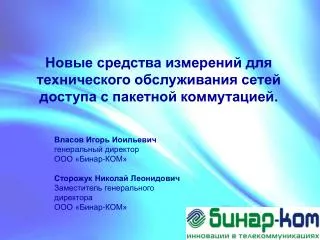

1. Новые средства измерений для технического обслуживания сетей доступа с пакетной коммутацией. Власов Игорь Иоильевич генеральный директорООО «Бинар-КОМ» Сторожук Николай Леонидович Заместитель генерального директора ООО «Бинар-КОМ»

2. Концепция измерения доступа

3. Концепция измерения доступа

4. Концепция измерения доступа

5. Концепция измерения доступа

6. Новое время – новые приборы! МАКС-АР Тестер сетей доступа –xDSL, G.PON, VoIP МАКС-ЕМК Портативный IP-тестер

7. Концепция измерения доступа

8. МАКС-ЕМ- портативный тестер IP Сертифицированный портативный тестер IP/Ethernet собственного производства

9. МАКС-ЕМК- НОВЫЙтестер IP Что нового? • Эргономичный дизайн; • Улучшенная система команд и аппаратное обеспечение прибора; • Улучшенные параметры дисплея; • Новая, более надежная в работе клавиатура; • Повышена емкость аккумулятора; • Возможность выбора конфигурации при заказе; • Новые функции тестирования; • БОЛЬШИЕ ПЛАНЫ ПО РАЗВИТИЮ!

10. МАКС-ЕМК- портативный тестер IP Интерфейсы: • два измерительных порта RJ-45 (10/100/1000 BASE-T) • дваизмерительных порта под SFP модули (1000 BASE-X) • USB и RJ-45 для удаленного управления • гнездо для подключения внешнего источника питания и заряда внутренних аккумуляторов Ввод и отображение информации: • цветной графический дисплей • износоустойчивая клавиатура • светодиодные индикаторы

11. МАКС-ЕМК- портативный тестер IP Основные функции: • параллельноетестированиедвух интерфейсов 10/100/1G Ethernet; • тестирование по методике RFC 2544 • тестирование по методике Y.1564 • тестирование параметров синхронизации PTP (IEEE 1588 v2) • измерение вариации задержки пакетов (PDV); • измерение коэффициента битовых ошибок (BER); • генерация/анализ трафика на различных уровнях; • шлейф на различных уровнях;

12. МАКС-ЕМК- портативный тестер IP Основные функции (продолжение): • поддержка протокола ОАМ по Ethernet • транзит; • контроль связанности каналов и маршрутов на уровне IP; эхо-запрос (PING); маршрут; • поддержка ARP, DHCP, MPLS; • статистика по принимаемому и передаваемому трафику; • удаленное управление по дополнительному стыку Ethernet и USB; • формирование отчётов по измерениям.

13. МАКС-ЕМК- портативный тестер IP Планируемое развитие: • Опциональная установка высокостабильного термостатированного кварца (мин. 10-9); • Опциональная установка встроенного приемника ГЛОНАСС/GPS для контроля синхронизации PTP и точного измерения задержек; • Разработка опции OWD (односторонней задержки); • Разработка опций тестирования VoIP и IP Video с возможностью тестирования трафика по MOS факторам.

14. Концепция измерения доступа

15. МАКС-АР- тестер сетей доступа DSL – G.PON Особенности: • Портативный анализатор МАКС-АР позволяет производить весь комплекс эксплуатационных и приемосдаточных измерений на распределительных оптических и медно-кабельных сетях; • Анализ первичных и вторичных параметров медных пар для реализации DSL сервиса; • Эмуляция ADSL/ADSL 2+/VDSL с тестированием параметров системы; • Анализ параметров оптических сигналов G.PON; • Эмуляция соединения OLT – ONT с помощью встроенного G.PON модема; • Анализ протокола обмена G.PONдля полного тестирования сервисов системы; • Анализ и эмуляция VoIP трафика поверх DSL и PON.

16. Новое время – новые приборы! МАКС-ЕМК/ МАКС-ЕМВК МАКС-АР МАКС-Е1 МАКС-ЕМ / МАКС-ЕМВ

17. МАКС-ЕМBК устройство заворота ианализа трафика • Один измерительный порт RJ-45 (10/100/1000 BASE-T); • Один измерительный порт под SFP модули (1000 BASE-X); • Порт USB для удаленного управления и апгрейда ПО; • Порт RJ-45 для удаленного управления и питания по PoE; • Гнездо для подключения внешнего источника питания; • износоустойчивая клавиатура; • светодиодные индикаторы.

18. МАКС-ЕМBК устройство заворота ианализа трафика Режимы работы: «Шлейф» и «Анализатор» (совместно с РС)

19. МАКС-ЕМBК устройство заворота ианализа трафика Основные функции (пакет «Шлейф»): • шлейф на физическом, канальном и сетевом уровнях; • поддержка протокола ОАМ по Ethernet • Основные функции (пакет «Анализатор»): • статистика по принимаемому и передаваемому трафику на различных уровнях; • генерация трафика IP/Ethernet с различными формами нагрузки канала • BER – тестирование на нижнем уровне Ethernet • Тестирование правильности разводки кабеля • удаленное управление по дополнительному стыку Ethernet и USB.

20. МАКС-Е1 Многофункциональный анализатор каналов и стыков Основные функции: • полный анализ двух каналов Е1 с одновременным отображением результатов • анализ параметров каналов по G.826, G.821, M.2100 • анализ цикловой и сверхцикловой структуры Е1: FAS, MFAS, CRC-4 • формирование любых тестовых последовательностей • регулировка частоты передаваемого сигнала • внешняя и внутренняя синхронизация, работа с оборудованием в плезиохронных и синхронных сетях • вставка ошибок и аварий сигналов, имитация неисправностей в системах передачи • тестирование каналов Nx64 в любой комбинации • тестирование в режиме вставки и удаления

21. МАКС-Е1 Многофункциональный анализатор каналов и стыков Основные функции (продолжение): • генерация и анализ джиттера • анализ импульса по маске (осциллографический метод) • тестирование голосовых каналов: прослушивание, разговор, генерация тонального сигнала • расчет норм по Приказу №92 Министерства связи РФ • мониторинг CAS, мониторинг SS7, анализ протоколов и трафика для инсталляции и сервисного обслуживания • память на 10 тысяч интервалов измерений в масштабе реального времени • дистанционное управление от компьютера и архивация результатов

22. МАКС-Е1 Многофункциональный анализатор каналов и стыков Свидетельство на утверждение типа средств измерений

23. Параметры качества пакетных сетей • Что влияет на качество пакетной транспортной среды? • полоса пропускания, номинальная пропускная способность среды передачи (Bandwidth) • потери пакетов IP (РacketLoss) • круговая задержка при передаче пакетов • (Round-Trip Latency, Round-Trip Delay) • вариация задержки при передачи пакетов • (Packet Delay Variation)

24. RFC-2544 Тесты: • пропускная способность; • задержка распространения пакетов; • зависимости уровня потерь пакетов от загрузки канала; • время предельной нагрузки. Предопределенные параметры теста: • кадры длиной 64, 128, 256, 512, 1024, 1280, 1518 байт; • продолжительность испытаний; • число повторений испытаний.

25. BERT • Характеристики теста: • пакеты с длиной от 64 до 9600 байт • различные типы нагрузок (ПСП 2e9, 2e11, 2e15, 2e20, 2e23, или 2e31, пользовательская, альтернативная, стандартизованные паттерны) • различные уровни тестирования • регулируемая скорость нагрузки • генерация и анализ трафика на 100% загрузки канала • установка произвольных заголовков пакетов • статистика в соответствии рекомендаций ITU-T G.821 и G.826.

26. Многопоточноть • Регулируемых характеристики: • скорость нагрузки; • генерация и анализ трафика на 100% загрузки канала; • пакеты с длиной от 64 до 9600 байт; • установка произвольных заголовков пакетов; • приоритезация потоков; • различные типы нагрузок. • Регулируемых характеристики: • скорость нагрузки; • генерация и анализ трафика на 100% загрузки канала; • пакеты с длиной от 64 до 9600 байт; • установка произвольных заголовков пакетов; • приоритезация потоков; • различные типы нагрузок. • Измеряемых показатели: • односторонняя задержка, круговая задержка; • количество потерянных пакетов, коэффициент потерь пакетов. • Измеряемых показатели: • односторонняя задержка, круговая задержка; • количество потерянных пакетов, коэффициент потерь пакетов.

27. Фильтрация трафика Возможности: • фильтрация • статистика • транзит

28. Стресс-тестирование Ethernet • пакеты с длиной от 64 до 9600 байт • различные типы нагрузок • регулируемая скорость нагрузки • генерация и анализ трафика на 100% загрузки канала • установка произвольных заголовков пакетов

29. Вариация задержки пакетов Рекомендация RFC-3393, вариация для двух пакетов , где – временная метка отправки пакета, – время приема пакета Рекомендация RFC 3550, вариация для серии пакетов

30. ITU-T Y.1564 Параметры: • CIR (Committed Information Rate) – гарантированная скорость передачи информации; • EIR (Excess Information Rate) – превышенная скорость передачи информации.

31. ITU-T Y.1564 SLA SLA - Соглашение об уровне сервиса

32. ITU-T Y.1564Типы трафика Зависимость различных типов трафика от параметров сети

33. ITU-T Y.1564Типы трафика

34. ITU-T Y.1564 Преимущества рекомендации ITU-T Y.15641.    Почти в два раза быстрее оценивает пропускную способность канала. 2.    Тесты измерения параметров сети идут параллельно, что позволяет в несколько раз снизить время полной диагностики. 3.    Более информативные значения для пропускной способности с разделением на интервалы с учетом перегрузки сети. 4.    Кроме среднего значения, показывает максимальные значения задержек. 5.    Мультисервисность. 6.    Пакетный джиттер уже включен в тест.

35. Синхронизация РТР Протокол точного времени РТР Стандарт IEEE 1588 • Области применения: • телекоммуникация; • сотовая связь; • электростанции; • промышленная автоматизация; • измерительная техника; • роботизированные системы; • финансовые приложения.

36. Синхронизация РТР • Архитектура и уровни работы РТР • Типы устройств: • мастер-устройства (ведущий); • слейв-устройства (ведомый); • пассивные устройства.

37. Синхронизация РТР Средняя задержка Односторонние задержки Уход фазы часов Смещение часов

38. Синхронизация РТР Основные функции: • обнаружение мастер часов; • синхронизация внутренних часов; • измерение параметров протокола PTP.

39. ООО Бинар-КОМ Линейка оборудования • Анализаторы цифровых IP и TDM сетей • Оборудование тестирования оптических кабелей • Сварочное оборудование для оптического волокна • Приборы и инструменты для поиска и тестирования кабельных линий

40. Оборудование для монтажа оптических кабелей Автоматические сварочные аппараты Инструменты и комплектующие SWIFT-S3 SWIFT-S5 SWIFT-R1 SWIFT-F1 SWIFT-F3

41. Комплекты для поиска кабеля • Идеально подходят для телефонных, IT и • электрических сетей • Поиск скрытого кабеля на глубине до 20 см • Определение тестового сигнала даже после 20 км длины кабеля • Сменные зонды и клипсы подключения • Возможность бесконтактного поиска кабеля и пары проводов Приёмник со светодиодным фонариком Надежный ударопрочный корпус Защита от пыли и брызг Динамики или наушники

42. Кабельный тестер KE6000 • Порты RJ-11/RJ-45/BNC/коаксиальный кабель • Удобный интуитивно понятный дисплей • Проверка целостности кабеля, поиск коротких замыканий, множественных неисправностей и перебоев, тестирование полярности и экрана • Двухстороннее обнаружение неисправностей • Тестирование кабеля длиной до 300 м • Компактный, удобный в использовании инструмент • Надежный прочный корпус

43. KE7000 тестеры для сетей доступа и IT • Сеть IT: • Обнаружение ошибок монтажа • Измерение длины кабеля и определение • места повреждения (TDR) • Нагрузочный тест PoE (Power over Ethernet) в соответствии с тестом на нагрузку IEEE802.3af • Активные сетевые испытания(эхо-тестирование, отображение активных сетевых устройств, определение скорости работы сети до 1G) • Хранение и печать результатов измерений • Телеком: • Определяемые обрывов кабеля и проводов • Определение разбитых и перепутанных пар • Обнаружение ответвленийпар и проводов • Обнаружение коротких замыканий пар • Общая длина измеряемого кабеля – до 150 м • Защита от перенапряжения до 100 В

44. Спасибо за внимание! Тел: +7 (495) 215-12-80 +7 (812) 313-25-49 e-mail: office@binarcom.ru mail@binarcom.ru www.binarcom.ru
