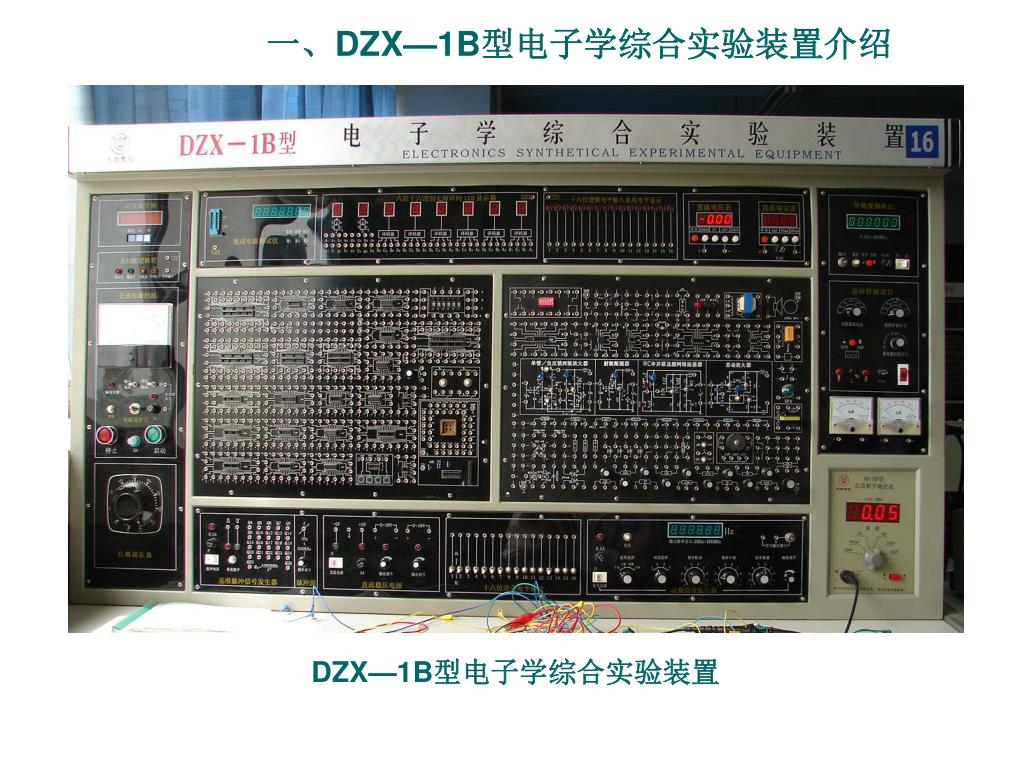

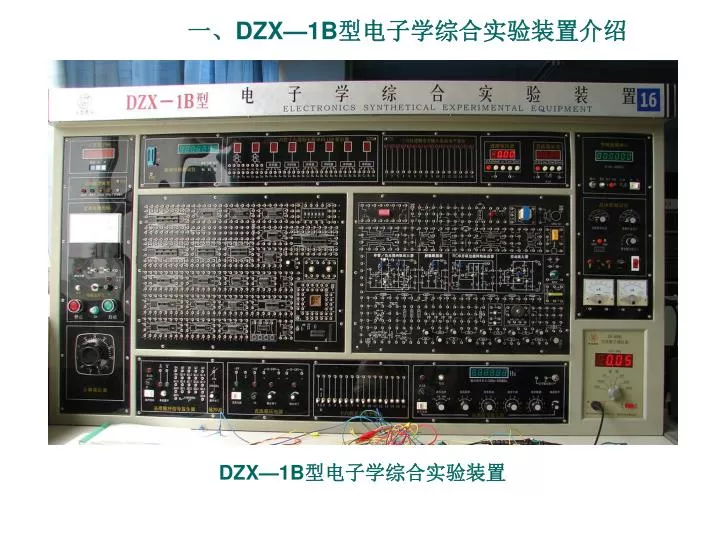

一、DZX—1B型电子学综合实验装置介绍 DZX—1B型电子学综合实验装置

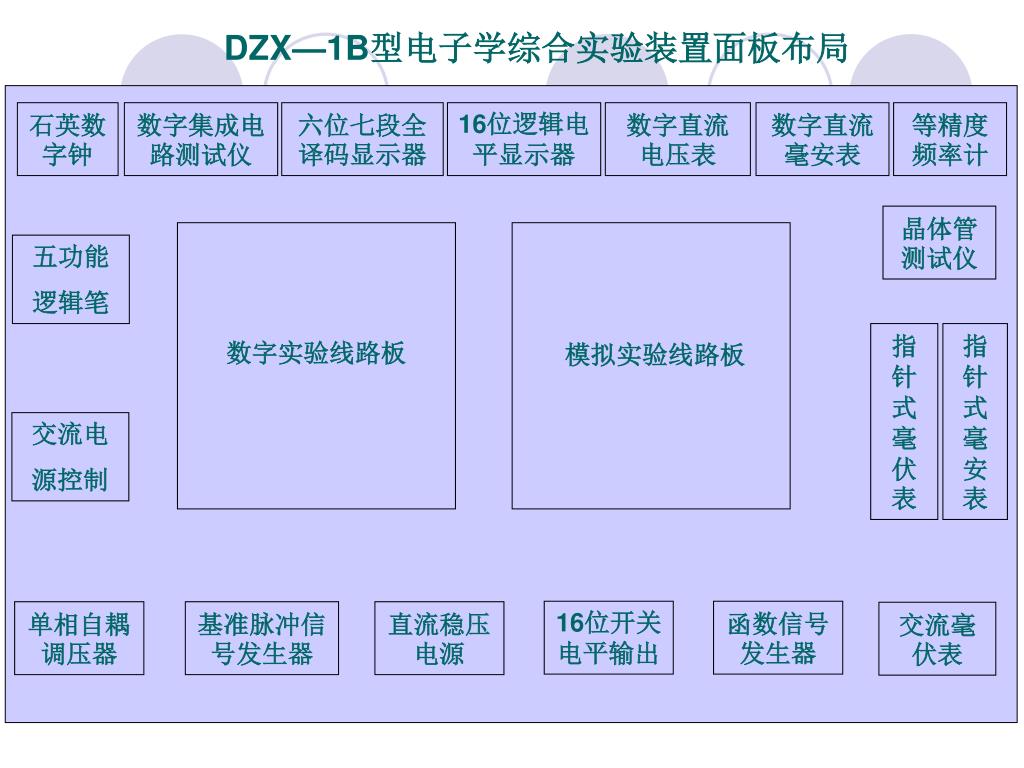

DZX—1B型电子学综合实验装置面板布局 石英数字钟 数字集成电路测试仪 六位七段全译码显示器 16位逻辑电平显示器 数字直流电压表 数字直流毫安表 等精度频率计 晶体管测试仪 五功能 逻辑笔 指针式毫伏表 指针式毫安表 数字实验线路板 模拟实验线路板 交流电 源控制 16位开关电平输出 函数信号发生器 单相自耦调压器 基准脉冲信号发生器 直流稳压电源 交流毫伏表

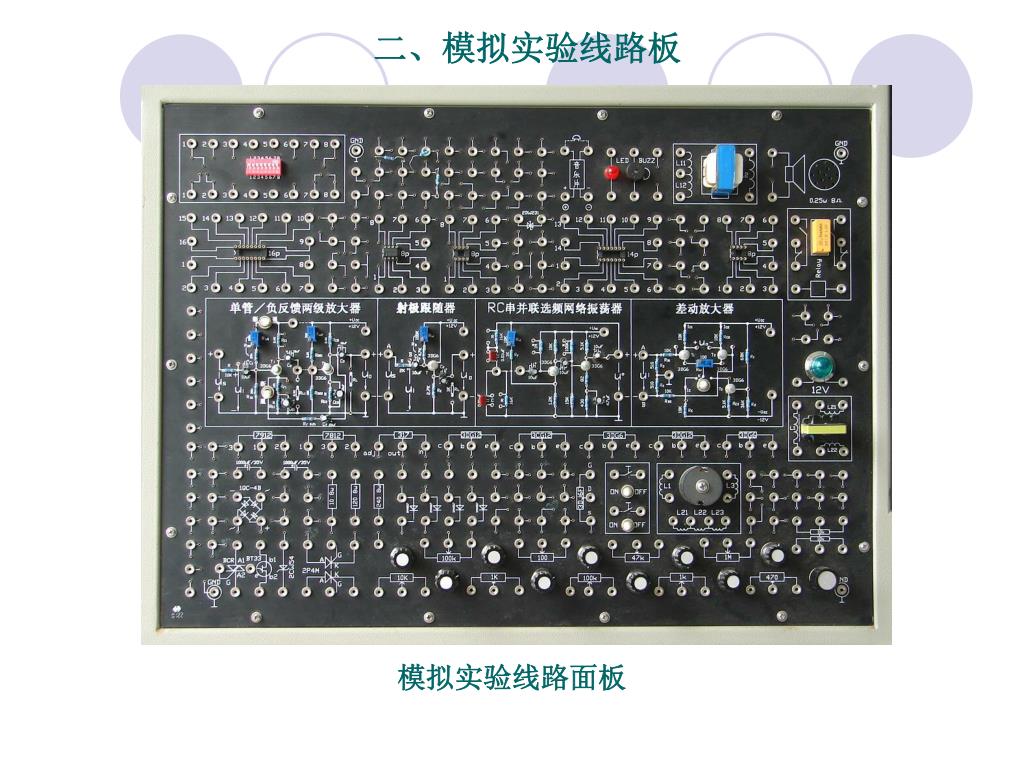

二、模拟实验线路板 模拟实验线路面板

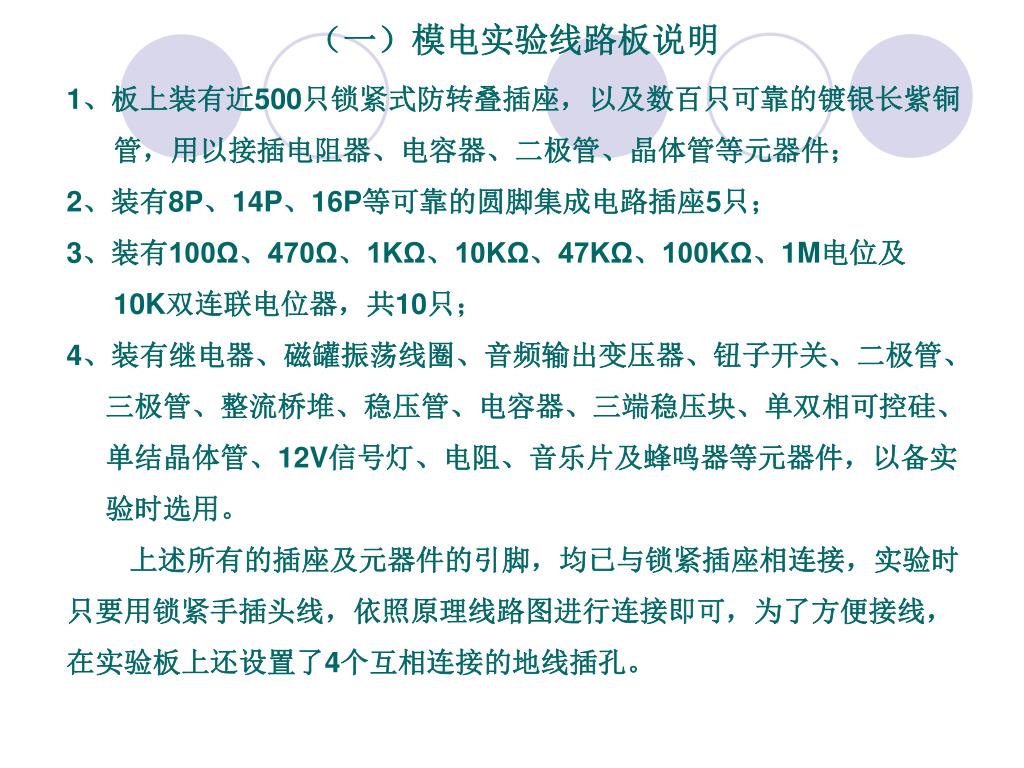

（一）模电实验线路板说明 1、板上装有近500只锁紧式防转叠插座，以及数百只可靠的镀银长紫铜 管，用以接插电阻器、电容器、二极管、晶体管等元器件； 2、装有8P、14P、16P等可靠的圆脚集成电路插座5只； 3、装有100Ω、470Ω、1KΩ、10KΩ、47KΩ、100KΩ、1M电位及 10K双连联电位器，共10只； 4、装有继电器、磁罐振荡线圈、音频输出变压器、钮子开关、二极管、 三极管、整流桥堆、稳压管、电容器、三端稳压块、单双相可控硅、 单结晶体管、12V信号灯、电阻、音乐片及蜂鸣器等元器件，以备实 验时选用。 上述所有的插座及元器件的引脚，均已与锁紧插座相连接，实验时只要用锁紧手插头线，依照原理线路图进行连接即可，为了方便接线，在实验板上还设置了4个互相连接的地线插孔。

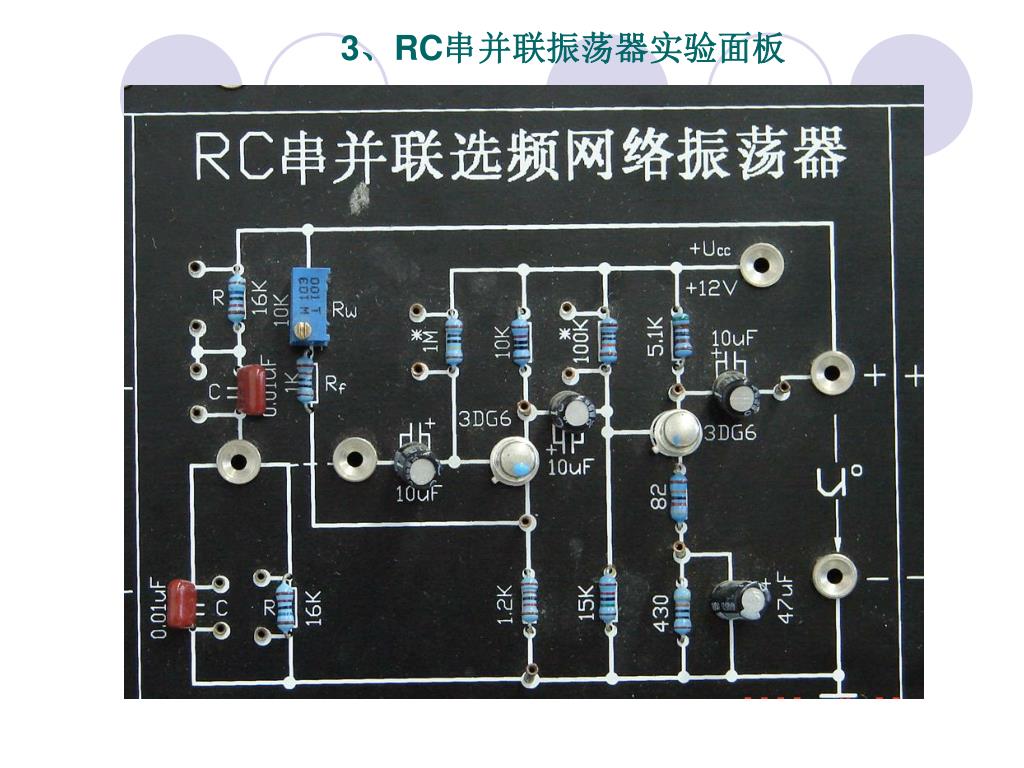

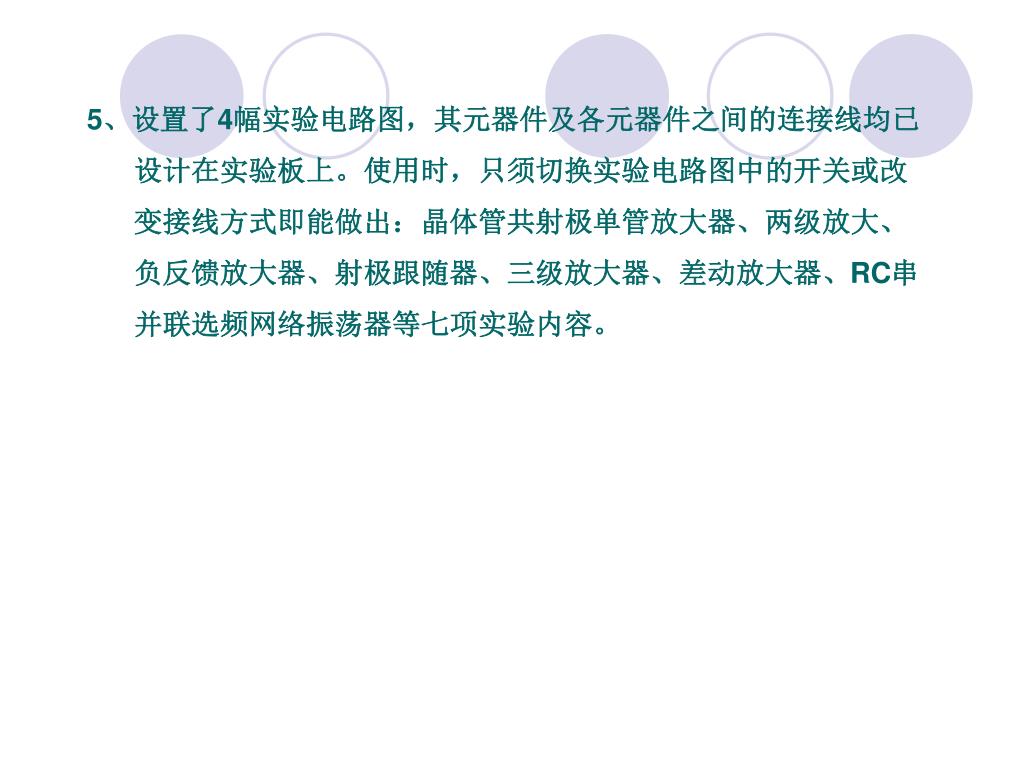

5、设置了4幅实验电路图，其元器件及各元器件之间的连接线均已5、设置了4幅实验电路图，其元器件及各元器件之间的连接线均已 设计在实验板上。使用时，只须切换实验电路图中的开关或改 变接线方式即能做出：晶体管共射极单管放大器、两级放大、 负反馈放大器、射极跟随器、三级放大器、差动放大器、RC串 并联选频网络振荡器等七项实验内容。

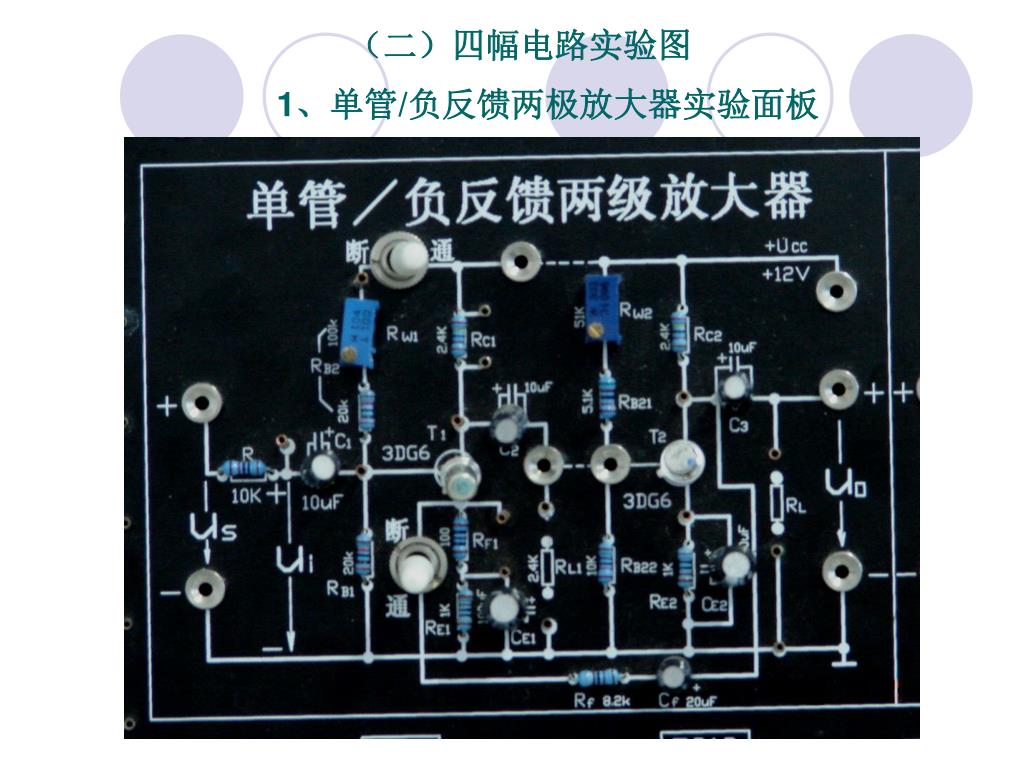

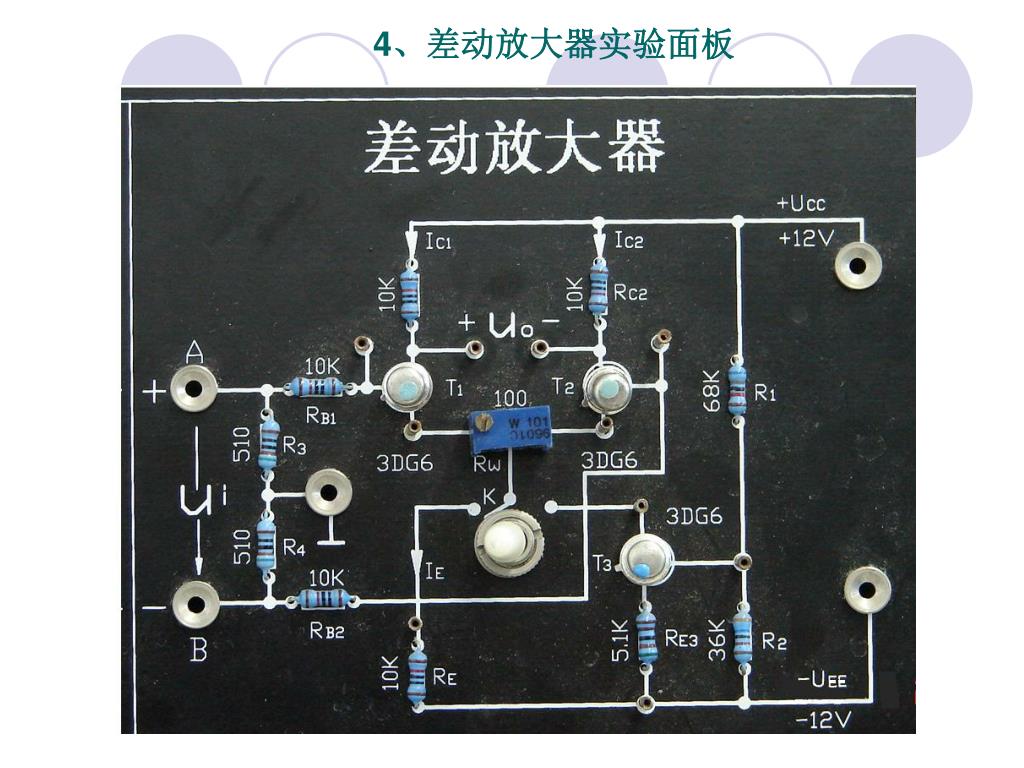

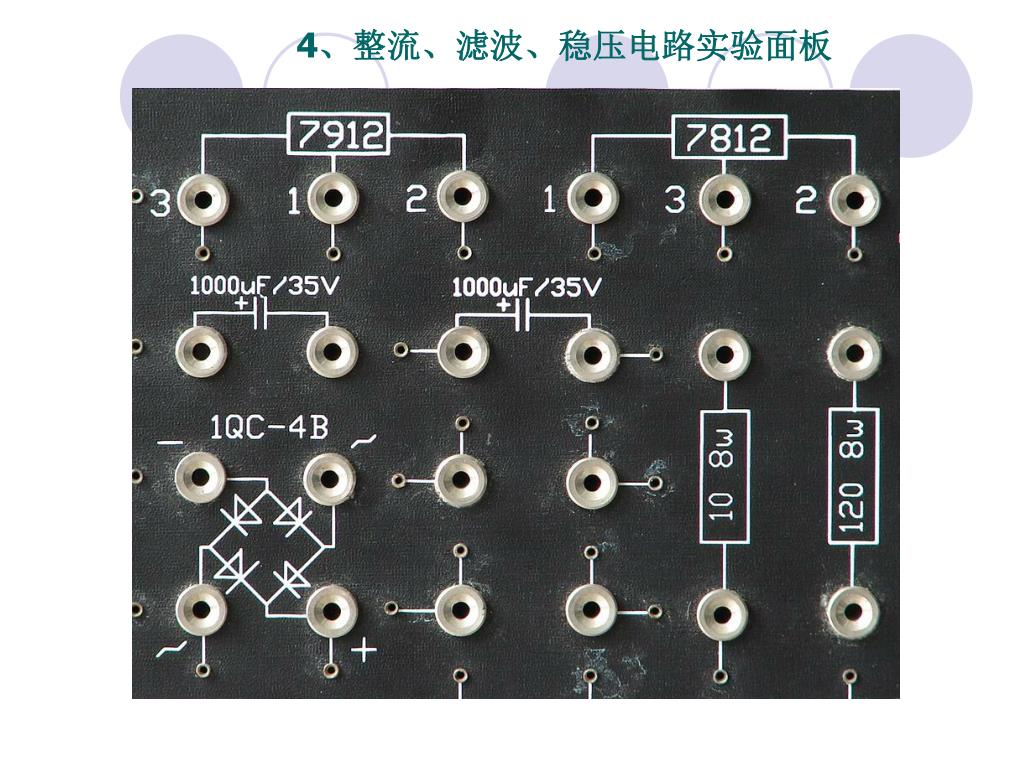

（二）四幅电路实验图 1、单管/负反馈两极放大器实验面板

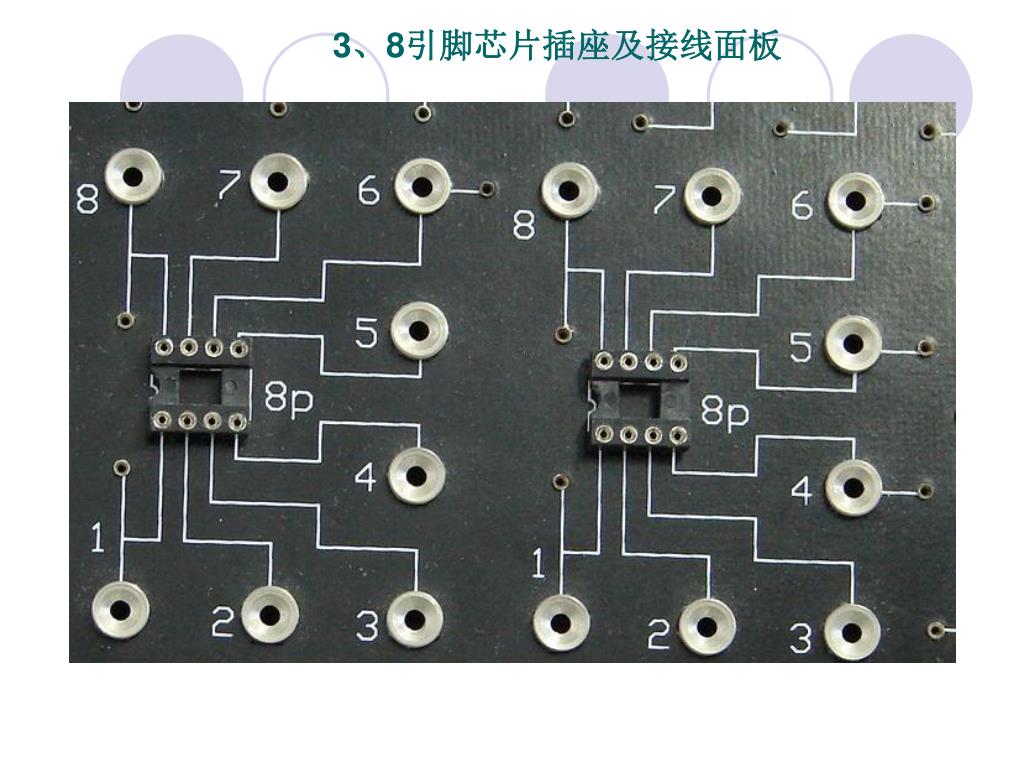

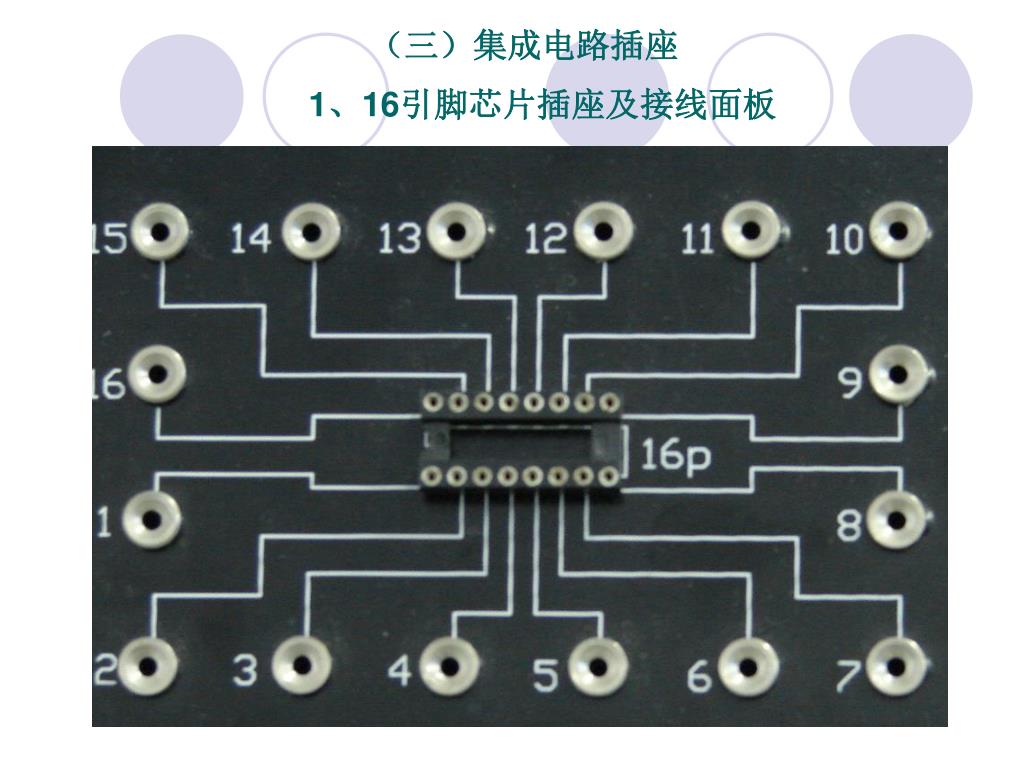

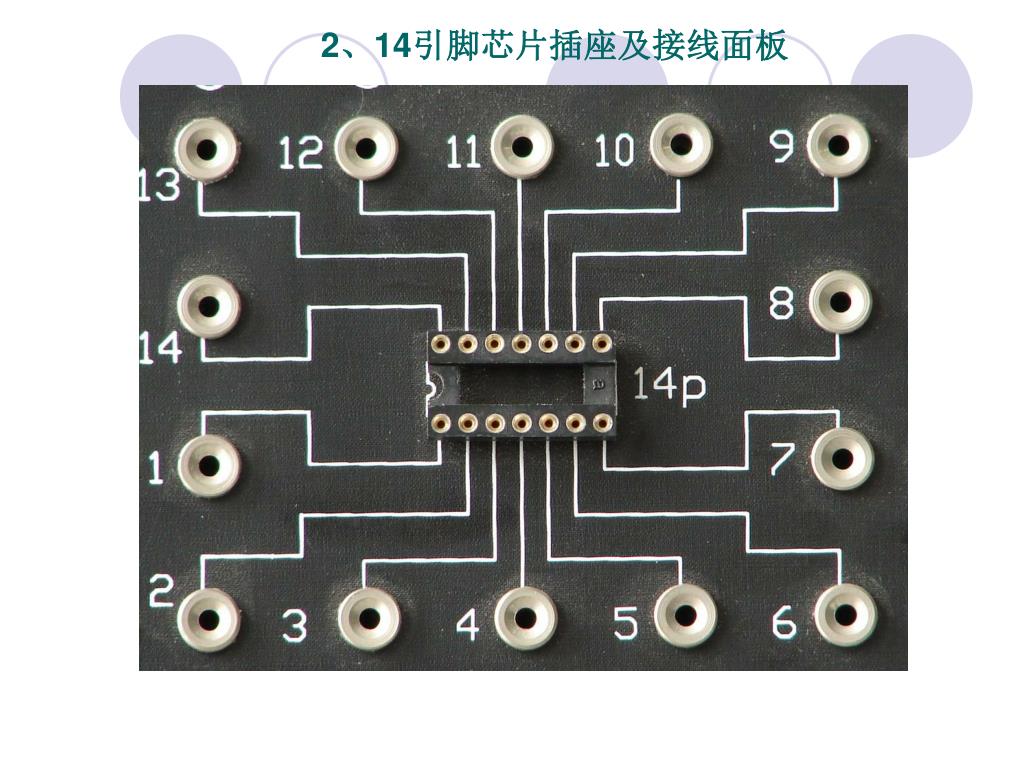

（三）集成电路插座 1、16引脚芯片插座及接线面板

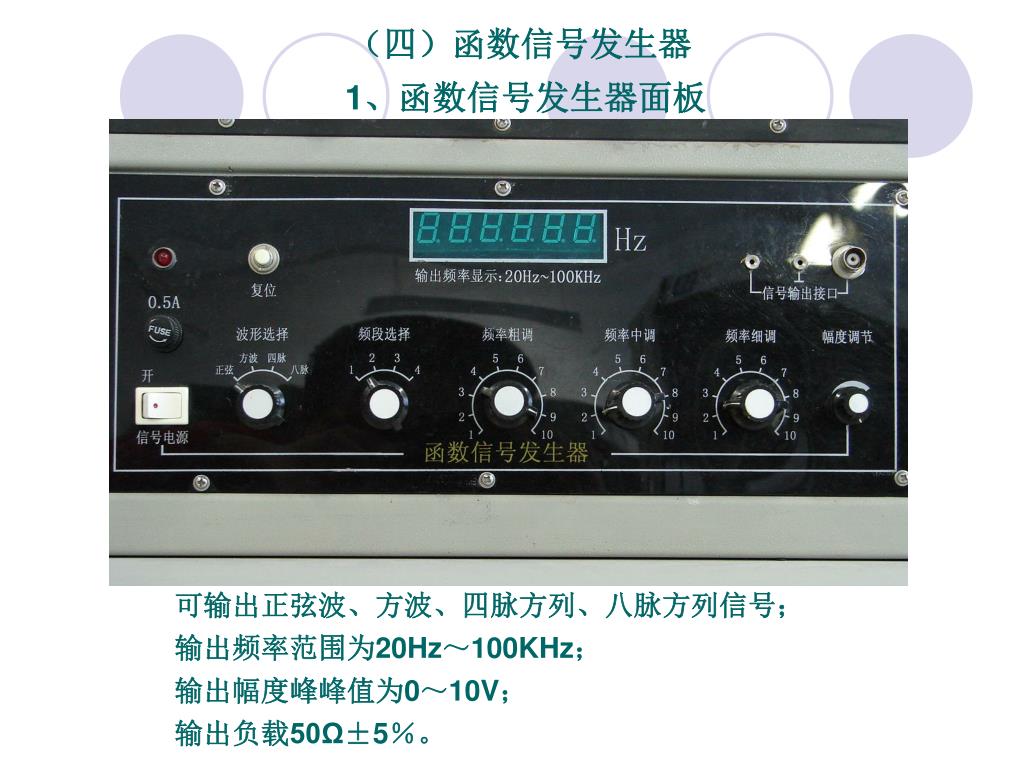

（四）函数信号发生器 1、函数信号发生器面板 可输出正弦波、方波、四脉方列、八脉方列信号； 输出频率范围为20Hz～100KHz； 输出幅度峰峰值为0～10V； 输出负载50Ω±5％。

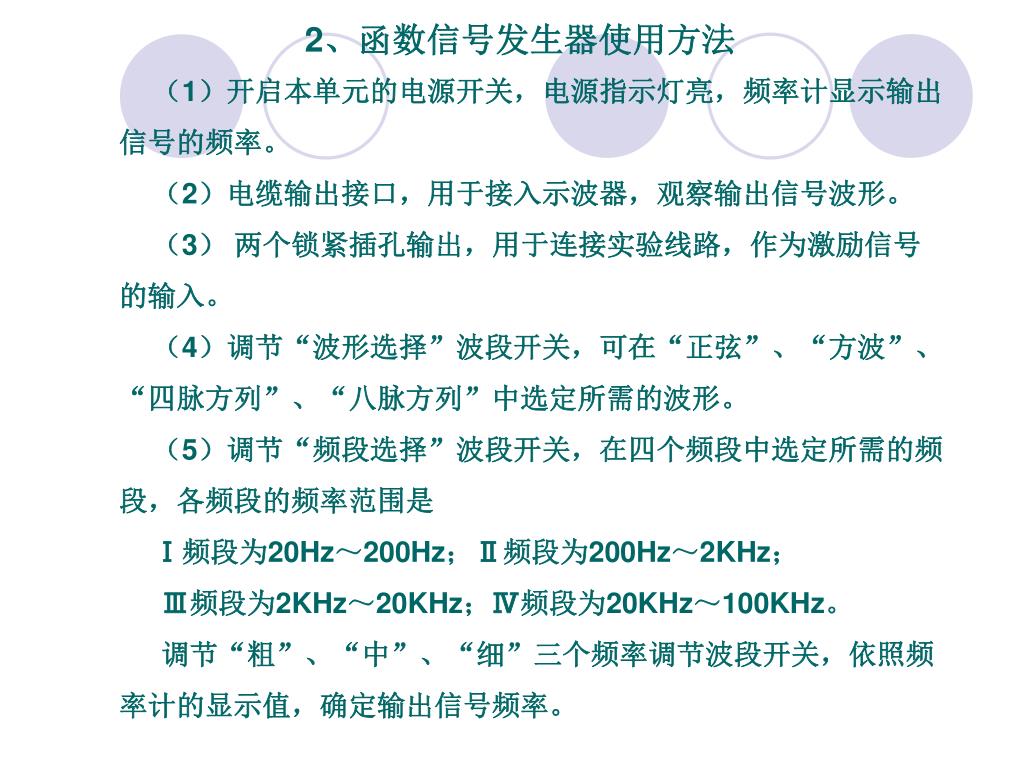

2、函数信号发生器使用方法 （1）开启本单元的电源开关，电源指示灯亮，频率计显示输出信号的频率。 （2）电缆输出接口，用于接入示波器，观察输出信号波形。 （3） 两个锁紧插孔输出，用于连接实验线路，作为激励信号的输入。 （4）调节“波形选择”波段开关，可在“正弦”、“方波”、“四脉方列”、“八脉方列”中选定所需的波形。 （5）调节“频段选择”波段开关，在四个频段中选定所需的频段，各频段的频率范围是 Ⅰ频段为20Hz～200Hz；Ⅱ频段为200Hz～2KHz； Ⅲ频段为2KHz～20KHz；Ⅳ频段为20KHz～100KHz。 调节“粗”、“中”、“细”三个频率调节波段开关，依照频率计的显示值，确定输出信号频率。

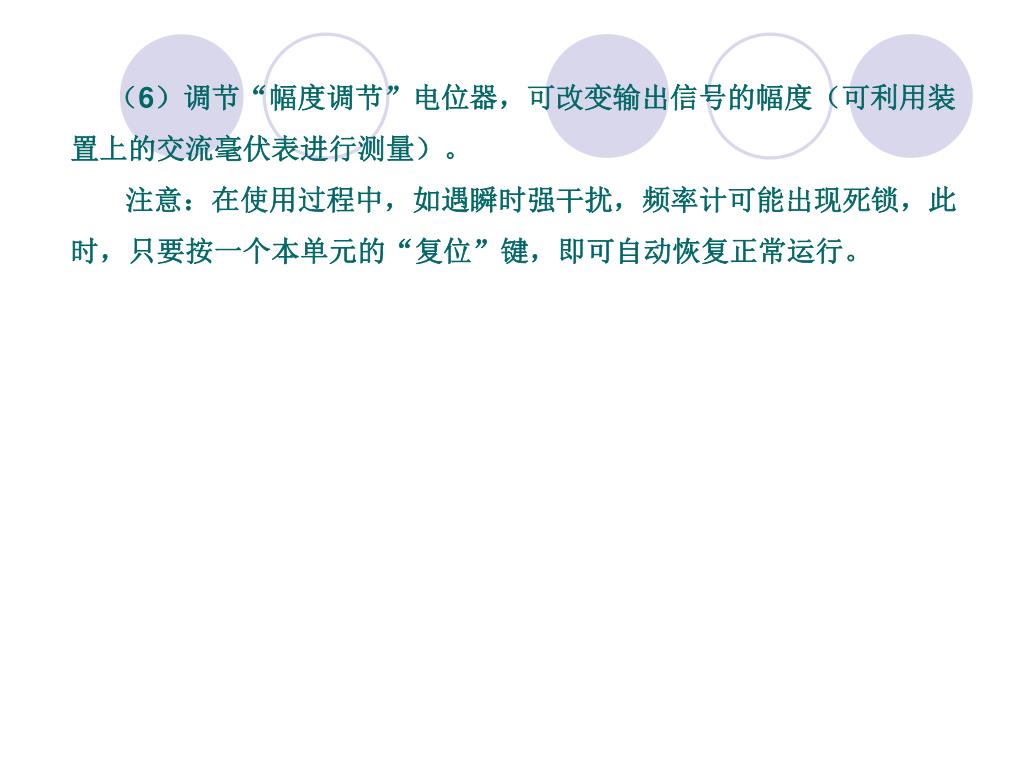

（6）调节“幅度调节”电位器，可改变输出信号的幅度（可利用装置上的交流毫伏表进行测量）。（6）调节“幅度调节”电位器，可改变输出信号的幅度（可利用装置上的交流毫伏表进行测量）。 注意：在使用过程中，如遇瞬时强干扰，频率计可能出现死锁，此时，只要按一个本单元的“复位”键，即可自动恢复正常运行。

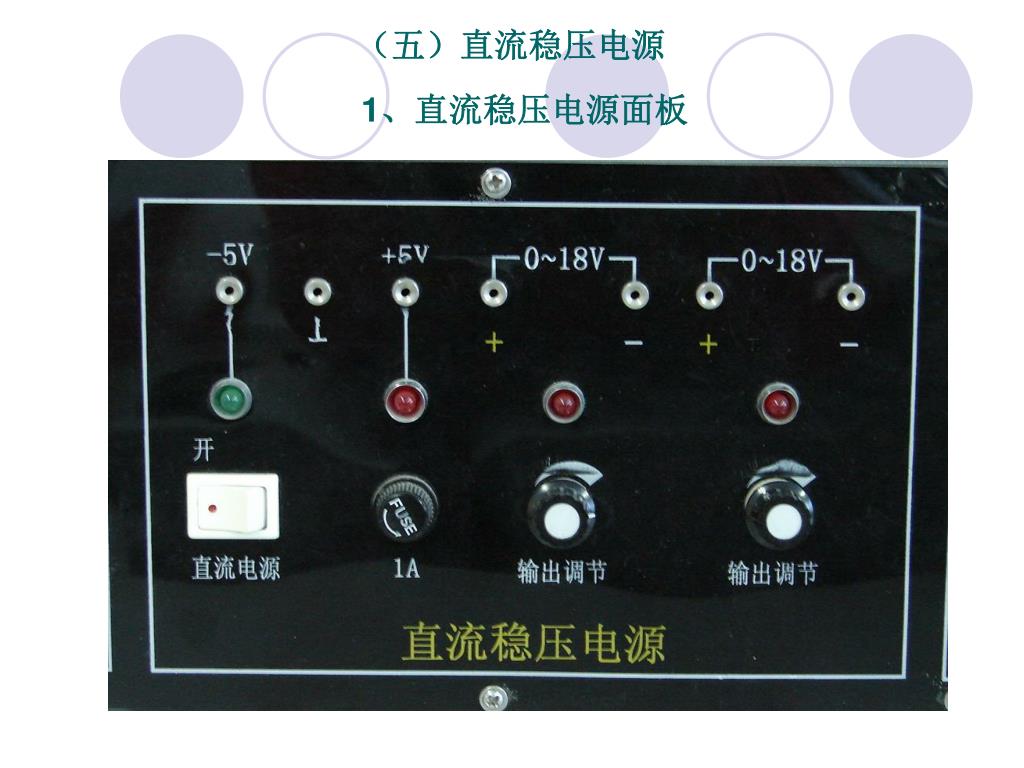

（五）直流稳压电源 1、直流稳压电源面板

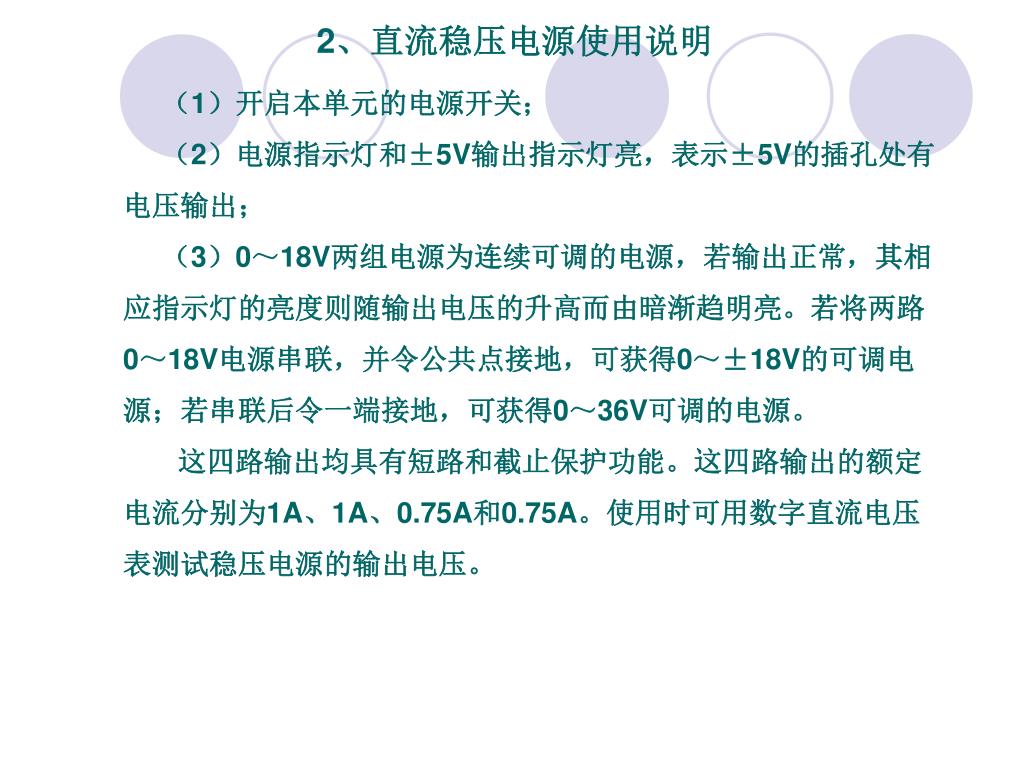

2、直流稳压电源使用说明 （1）开启本单元的电源开关； （2）电源指示灯和±5V输出指示灯亮，表示±5V的插孔处有电压输出； （3）0～18V两组电源为连续可调的电源，若输出正常，其相应指示灯的亮度则随输出电压的升高而由暗渐趋明亮。若将两路0～18V电源串联，并令公共点接地，可获得0～±18V的可调电源；若串联后令一端接地，可获得0～36V可调的电源。 这四路输出均具有短路和截止保护功能。这四路输出的额定电流分别为1A、1A、0.75A和0.75A。使用时可用数字直流电压表测试稳压电源的输出电压。

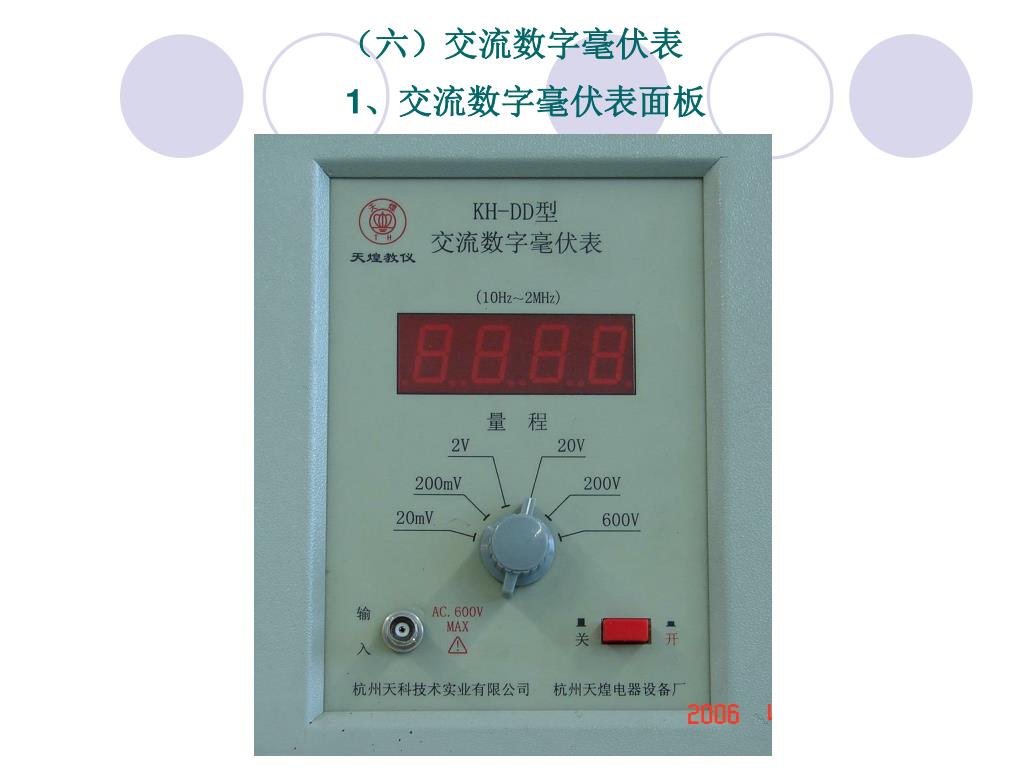

（六）交流数字毫伏表 1、交流数字毫伏表面板

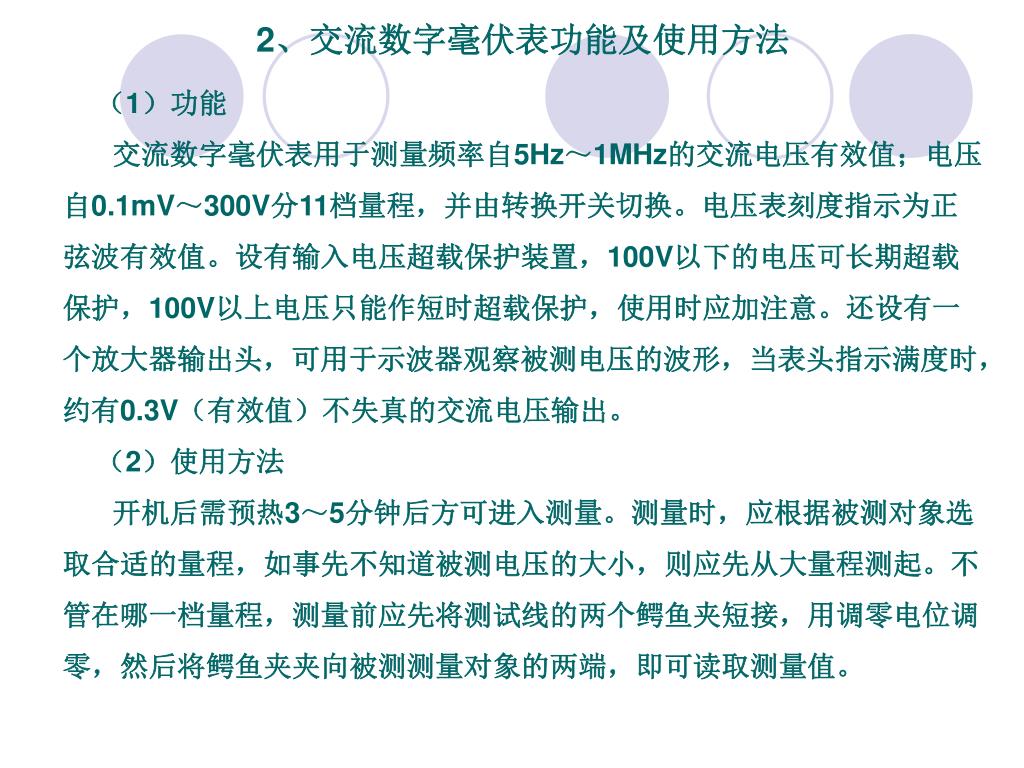

2、交流数字毫伏表功能及使用方法 （1）功能 交流数字毫伏表用于测量频率自5Hz～1MHz的交流电压有效值；电压自0.1mV～300V分11档量程，并由转换开关切换。电压表刻度指示为正弦波有效值。设有输入电压超载保护装置，100V以下的电压可长期超载保护，100V以上电压只能作短时超载保护，使用时应加注意。还设有一个放大器输出头，可用于示波器观察被测电压的波形，当表头指示满度时，约有0.3V（有效值）不失真的交流电压输出。 （2）使用方法 开机后需预热3～5分钟后方可进入测量。测量时，应根据被测对象选取合适的量程，如事先不知道被测电压的大小，则应先从大量程测起。不管在哪一档量程，测量前应先将测试线的两个鳄鱼夹短接，用调零电位调零，然后将鳄鱼夹夹向被测测量对象的两端，即可读取测量值。

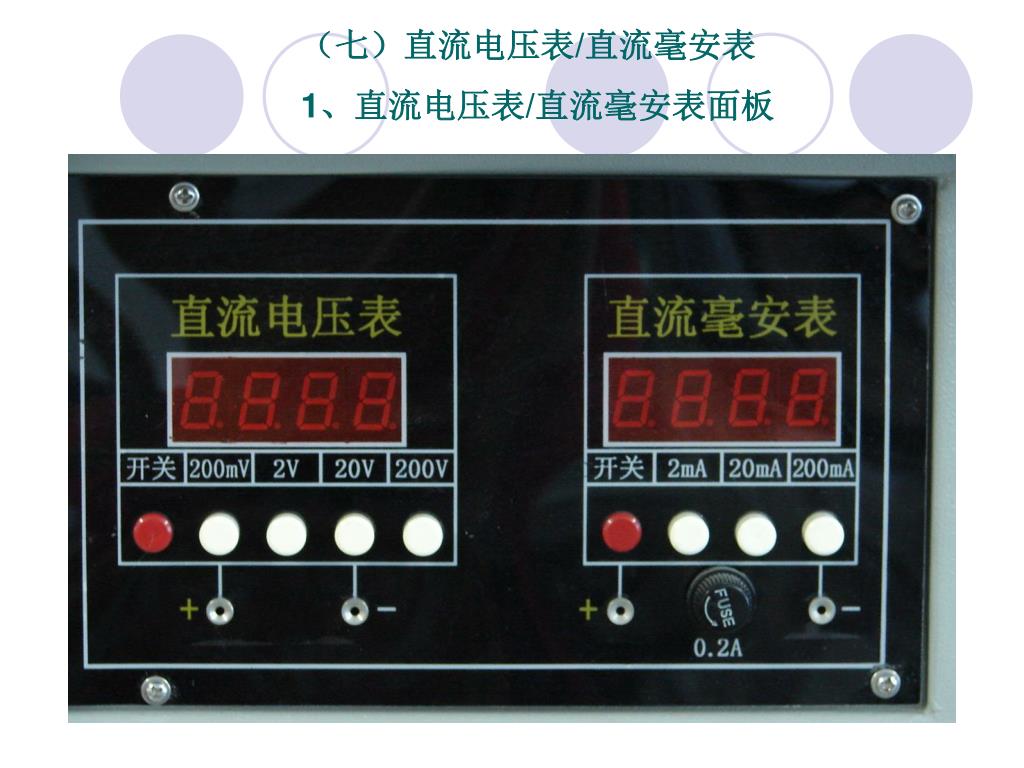

（七）直流电压表/直流毫安表 1、直流电压表/直流毫安表面板

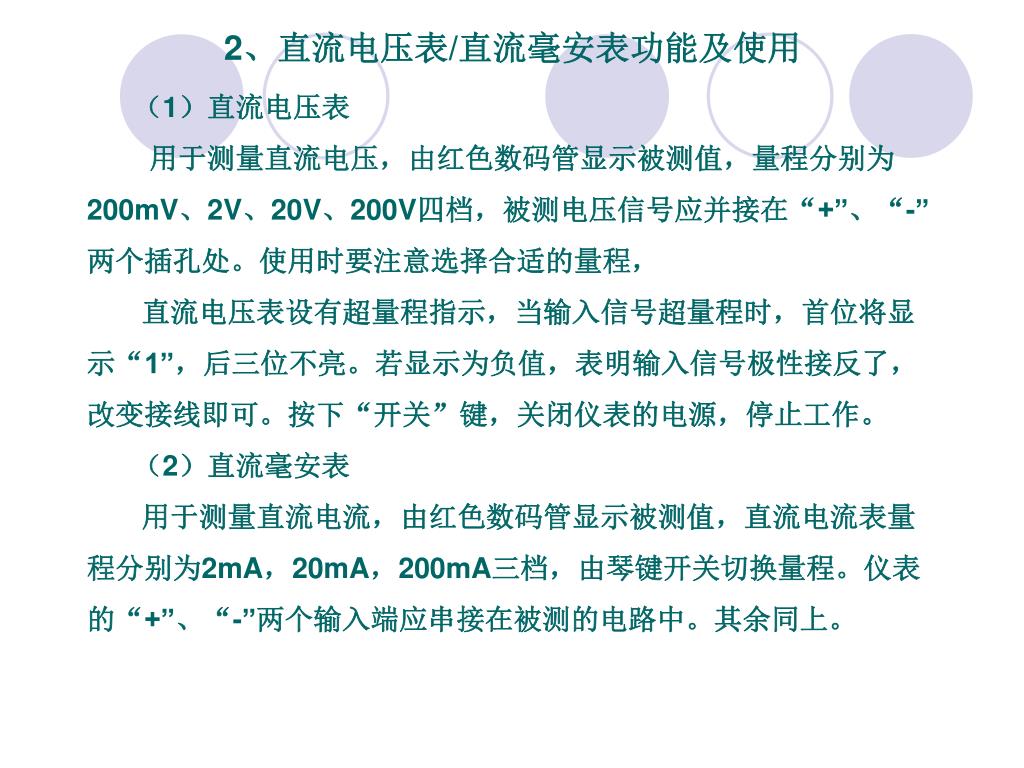

2、直流电压表/直流毫安表功能及使用 （1）直流电压表 用于测量直流电压，由红色数码管显示被测值，量程分别为200mV、2V、20V、200V四档，被测电压信号应并接在“+”、“-”两个插孔处。使用时要注意选择合适的量程， 直流电压表设有超量程指示，当输入信号超量程时，首位将显示“1”，后三位不亮。若显示为负值，表明输入信号极性接反了，改变接线即可。按下“开关”键，关闭仪表的电源，停止工作。 （2）直流毫安表 用于测量直流电流，由红色数码管显示被测值，直流电流表量程分别为2mA，20mA，200mA三档，由琴键开关切换量程。仪表的“+”、“-”两个输入端应串接在被测的电路中。其余同上。

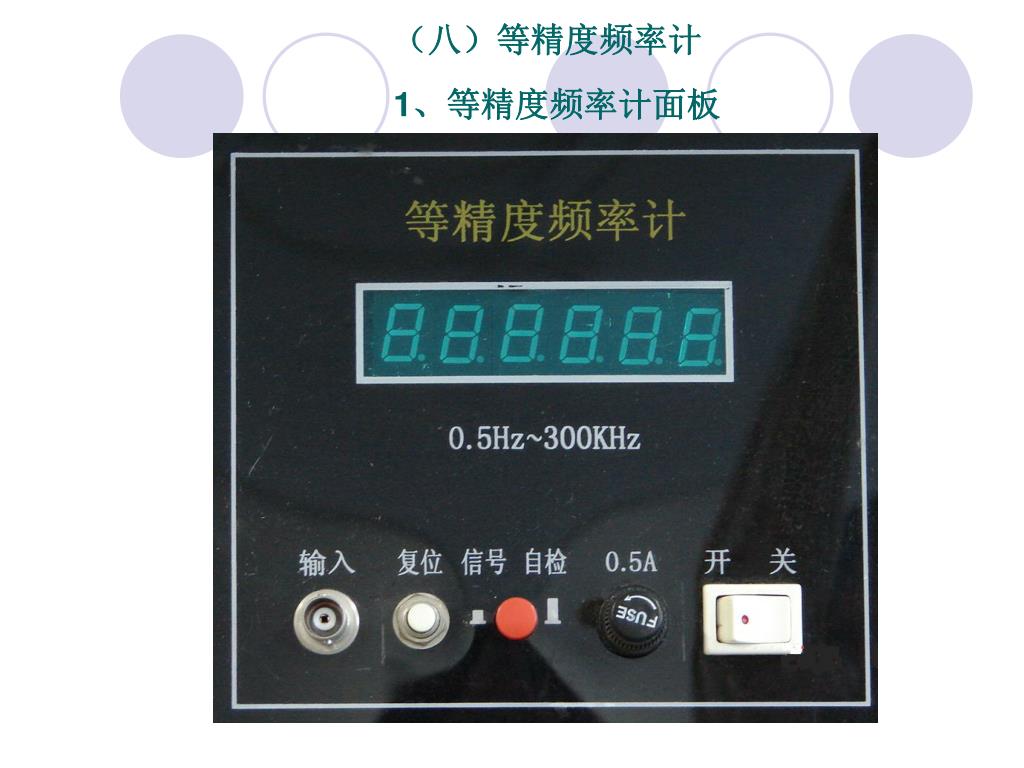

（八）等精度频率计 1、等精度频率计面板

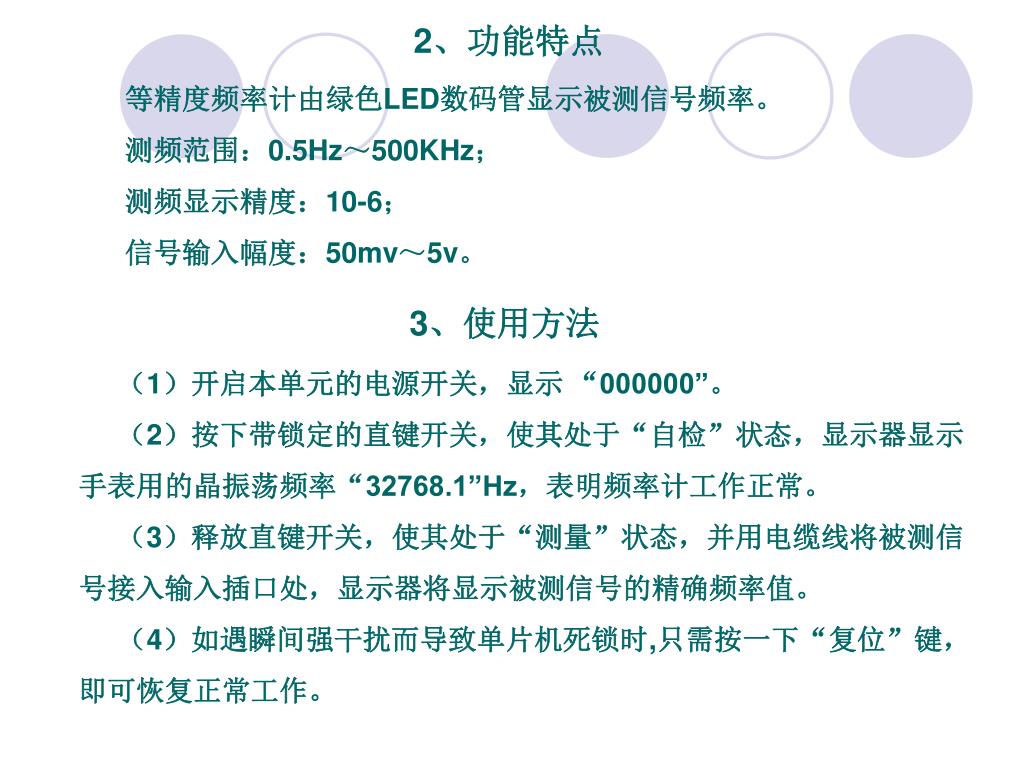

2、功能特点 等精度频率计由绿色LED数码管显示被测信号频率。 测频范围：0.5Hz～500KHz； 测频显示精度：10-6； 信号输入幅度：50mv～5v。 3、使用方法 （1）开启本单元的电源开关，显示 “000000”。 （2）按下带锁定的直键开关，使其处于“自检”状态，显示器显示手表用的晶振荡频率“32768.1”Hz，表明频率计工作正常。 （3）释放直键开关，使其处于“测量”状态，并用电缆线将被测信号接入输入插口处，显示器将显示被测信号的精确频率值。 （4）如遇瞬间强干扰而导致单片机死锁时,只需按一下“复位”键，即可恢复正常工作。

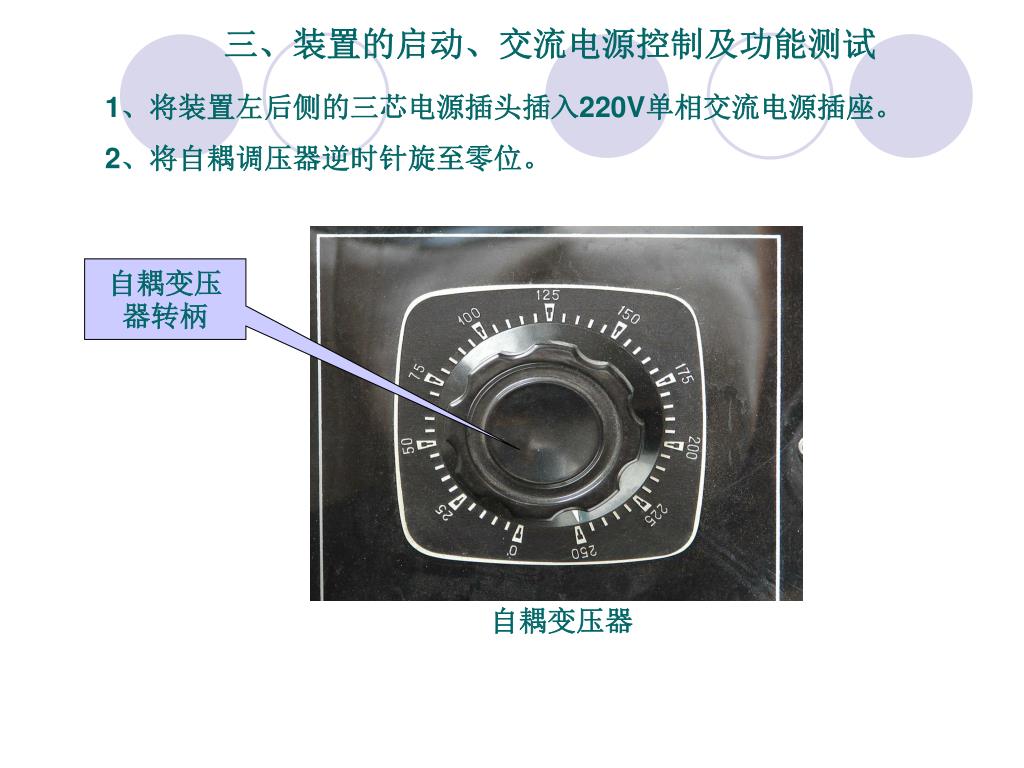

三、装置的启动、交流电源控制及功能测试 1、将装置左后侧的三芯电源插头插入220V单相交流电源插座。 2、将自耦调压器逆时针旋至零位。 自耦变压器转柄 自耦变压器

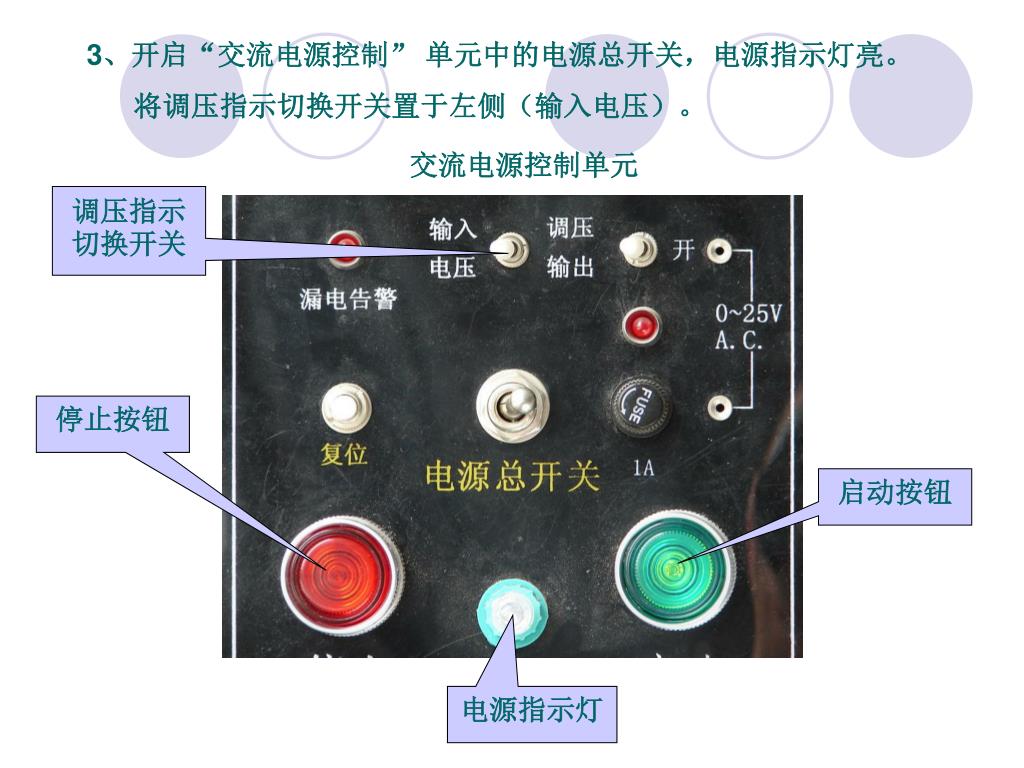

3、开启“交流电源控制” 单元中的电源总开关，电源指示灯亮。 将调压指示切换开关置于左侧（输入电压）。 交流电源控制单元 调压指示切换开关 停止按钮 启动按钮 电源指示灯

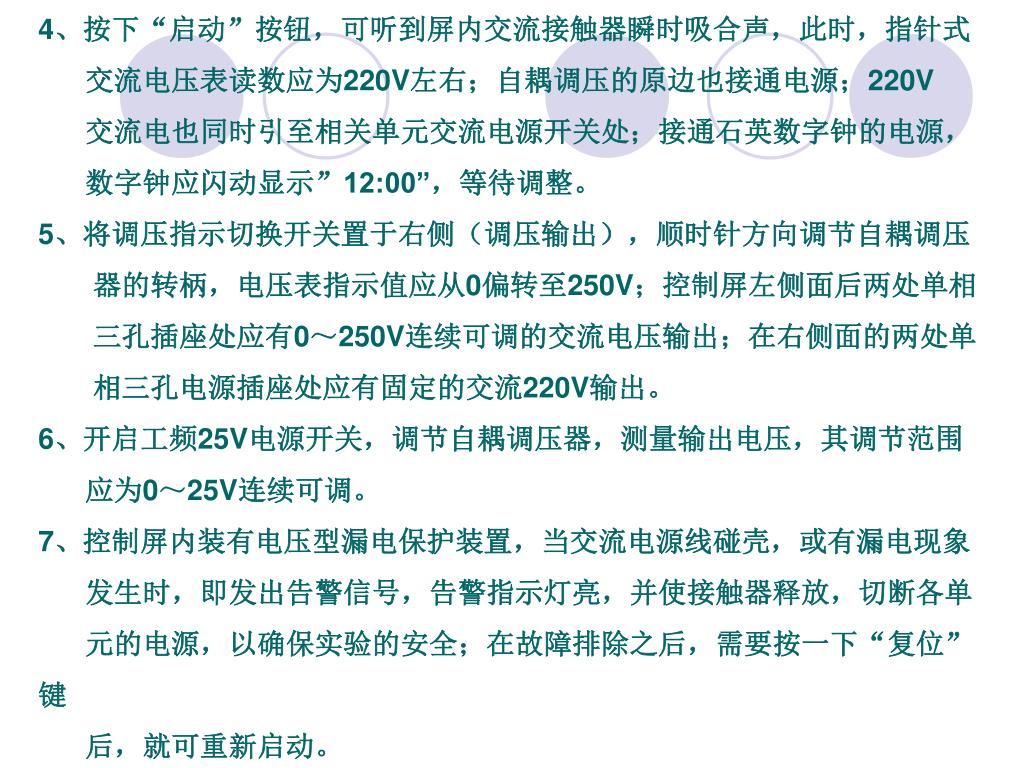

4、按下“启动”按钮，可听到屏内交流接触器瞬时吸合声，此时，指针式4、按下“启动”按钮，可听到屏内交流接触器瞬时吸合声，此时，指针式 交流电压表读数应为220V左右；自耦调压的原边也接通电源；220V 交流电也同时引至相关单元交流电源开关处；接通石英数字钟的电源， 数字钟应闪动显示”12:00”，等待调整。 5、将调压指示切换开关置于右侧（调压输出），顺时针方向调节自耦调压 器的转柄，电压表指示值应从0偏转至250V；控制屏左侧面后两处单相 三孔插座处应有0～250V连续可调的交流电压输出；在右侧面的两处单 相三孔电源插座处应有固定的交流220V输出。 6、开启工频25V电源开关，调节自耦调压器，测量输出电压，其调节范围 应为0～25V连续可调。 7、控制屏内装有电压型漏电保护装置，当交流电源线碰壳，或有漏电现象 发生时，即发出告警信号，告警指示灯亮，并使接触器释放，切断各单 元的电源，以确保实验的安全；在故障排除之后，需要按一下“复位”键 后，就可重新启动。

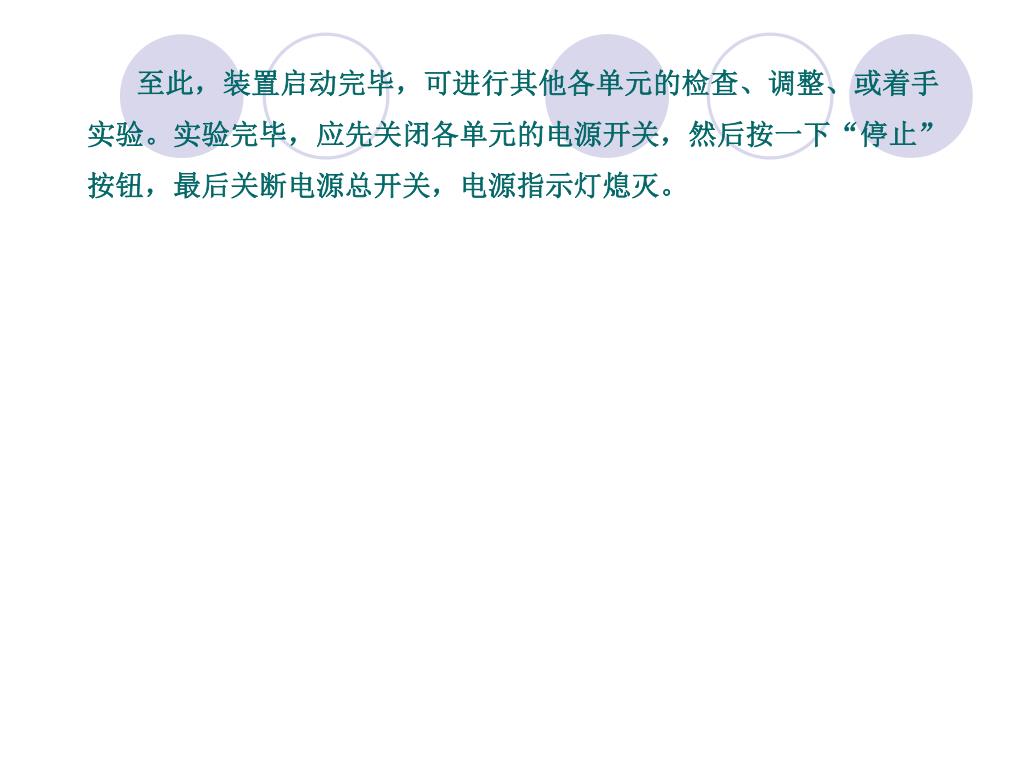

至此，装置启动完毕，可进行其他各单元的检查、调整、或着手实验。实验完毕，应先关闭各单元的电源开关，然后按一下“停止”按钮，最后关断电源总开关，电源指示灯熄灭。至此，装置启动完毕，可进行其他各单元的检查、调整、或着手实验。实验完毕，应先关闭各单元的电源开关，然后按一下“停止”按钮，最后关断电源总开关，电源指示灯熄灭。
