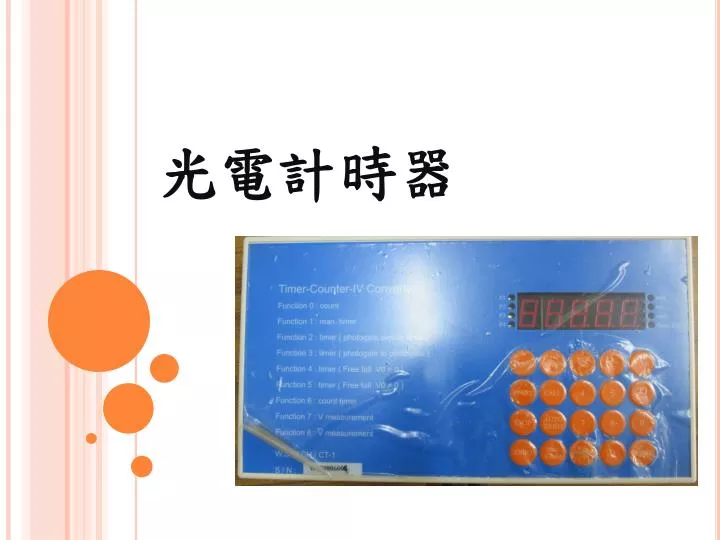

  1. 光電計時器

  2. 儀器原理 • 光電計數計時器，是利用光電元件與數位控制電路所製成。首先在ㄇ形光電閘上有一發射端及感應端，發射端可發射出光束極微小的紅外線，而感應端為一可接受紅外線的光電二極體，當物體通過光電閘擋住紅外線時，啟動計數或計時功能。

  3. 儀器圖示_光控計時器面板 數值顯示面板 功能目錄 輸入鍵盤

  4. 儀器圖示_ㄇ形光閘門 發射端及感應端 通過光電閘之物體

  5. 操作說明 • 將電源線接上光電計時器面板左上方 • 將ㄇ形光閘門連接線插頭插入計時器的P1~P4任一插座 此時計時器上的P1~P4之LED指示燈將會點亮 • 按下電源鍵，螢幕顯示“HELLO”

  6. 操作說明_使用功能0-8 此時LED面板顯示“FU-” 按Function鍵 接著按欲使用功能之數字鍵即可使用該功能! **【註】功能_2及7尚未定義，暫時無法使用**

  7. 功能_0 • 功能0為一般計數之功能，選擇功能0之後，按“Man.Count”鍵來計數

  8. 功能_1 • 功能1為一般計時之功能，選擇功能1之後，按“START”鍵開始“STOP”鍵結束

  9. 功能_3 • 功能3為物體通過兩光時閘計時之功能。 --選擇功能3之後，時間即開始計時，當運 動體通過第一個光時閘時，時間自動歸零 重新計時並於運動體通過第二個光時閘時 計時暫停，因此LED面板上顯示時間為運 動體於兩光時閘間的時間。

  10. 功能_4 • 功能4-free fall V0 =0。選擇功能4後，按下“START”鍵計時即開始!當運動體經過光時閘後計時停止! • 以自由落體實驗為例，運動體啟動同時按下START鍵，並控制運動距離，則從公式 L=V0t+1/2gt2，計時運動時間後即可算出 運動體加速度

  11. 功能_5 • 功能5-free fall V0 =/0。選擇功能5後，按下“START”鍵運動體經過第一個光時閘計時即開始!當運動體經過第二個光時閘後計時停止! • 以自由落體實驗為例，取得一距離之時間，並由功能4得知加速度，則從公式 L=V0t+1/2gt2，即可算出運動體初速度。

  12. 功能_6 • 功能6為計算如單擺擺動週期之功能。 • 選擇功能6後螢幕顯示”C=_”，等待輸入計次次數。選擇預計次次數後按INSET鍵，ㄇ形光時閘開始準備計數，每通過光時閘即扣除一次，當計數完輸入次數時，螢幕顯示累積時間。將時間除以輸入次數即可求得單擺擺動週期。

  13. 功能_8 • 功能8為求物體平均速度之功能。 • 選擇功能8後，填入距離(單位mm)，完成後按下INSET鍵， • 此時等待運動體 通過光時閘後螢幕顯示的極為運算過後的 平均速度(輸入距離/運動時間)

  14. 注意事項 • 若計時器出現連續嗶聲時，表示通過光時閘時有晃動現象，應減低晃動重新測量! • 陽光與日光燈會干擾光時閘運作，因此，必須拉上窗簾並視情況加上適當遮蔽!
