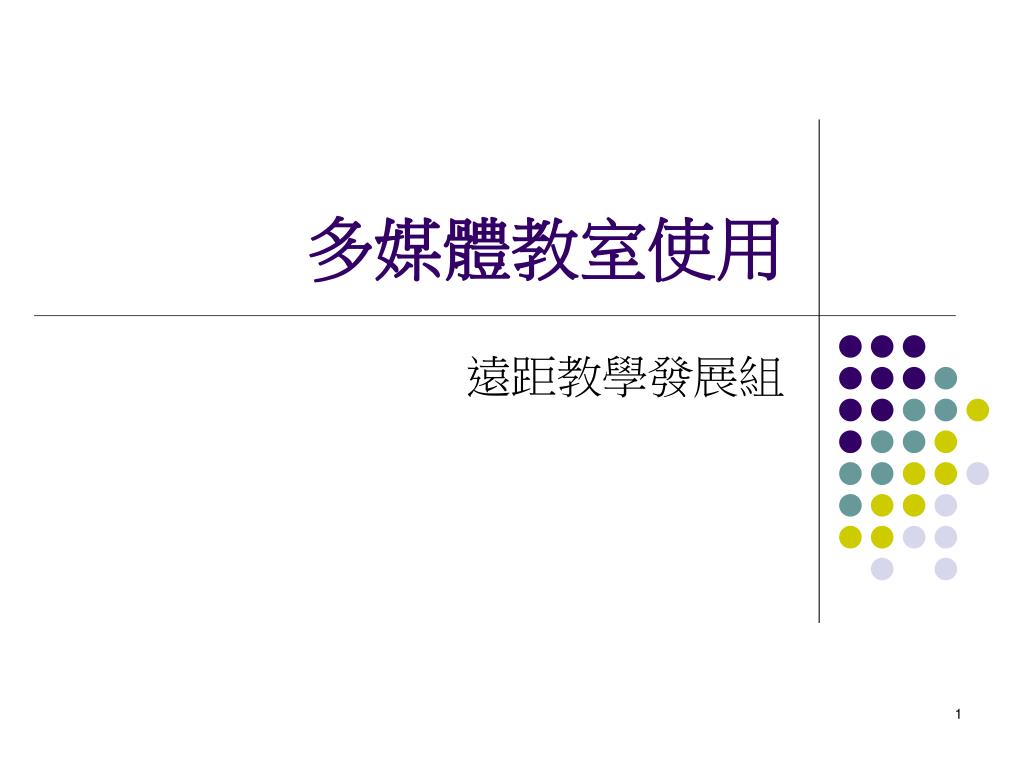

  1. 多媒體教室使用 遠距教學發展組

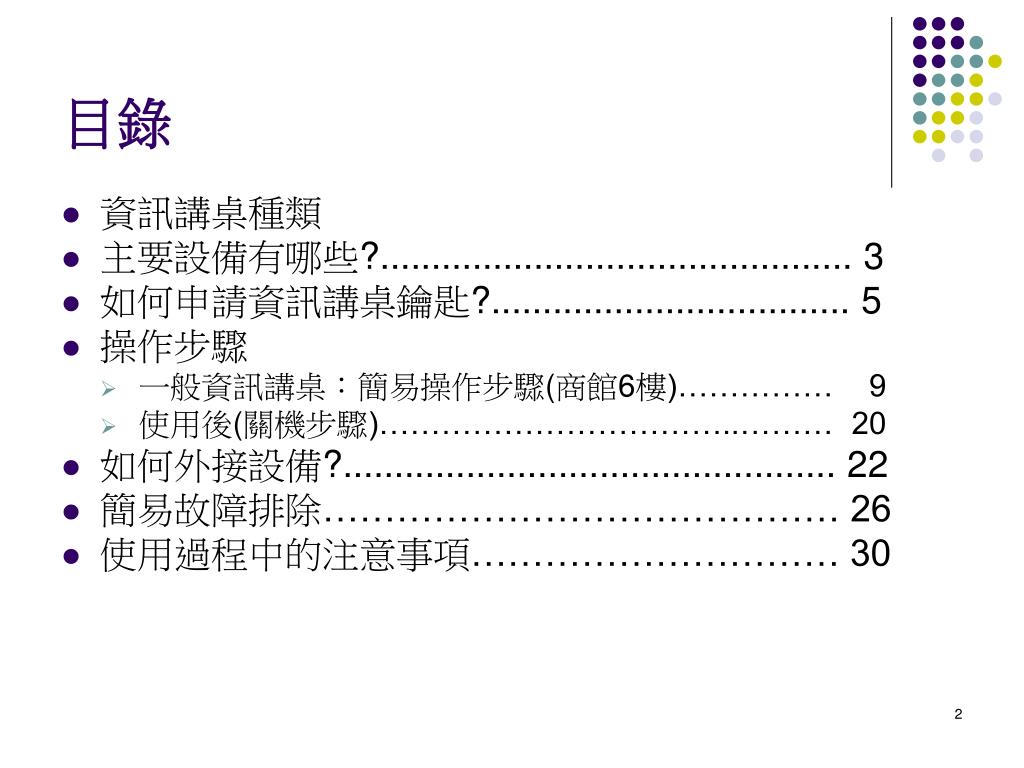

  2. 目錄 • 資訊講桌種類 • 主要設備有哪些?.............................................. 3 • 如何申請資訊講桌鑰匙?................................... 5 • 操作步驟 • 一般資訊講桌：簡易操作步驟(商館6樓)…………… 9 • 使用後(關機步驟)……………………………..……… 20 • 如何外接設備?................................................ 22 • 簡易故障排除…………………………………… 26 • 使用過程中的注意事項………………………… 30

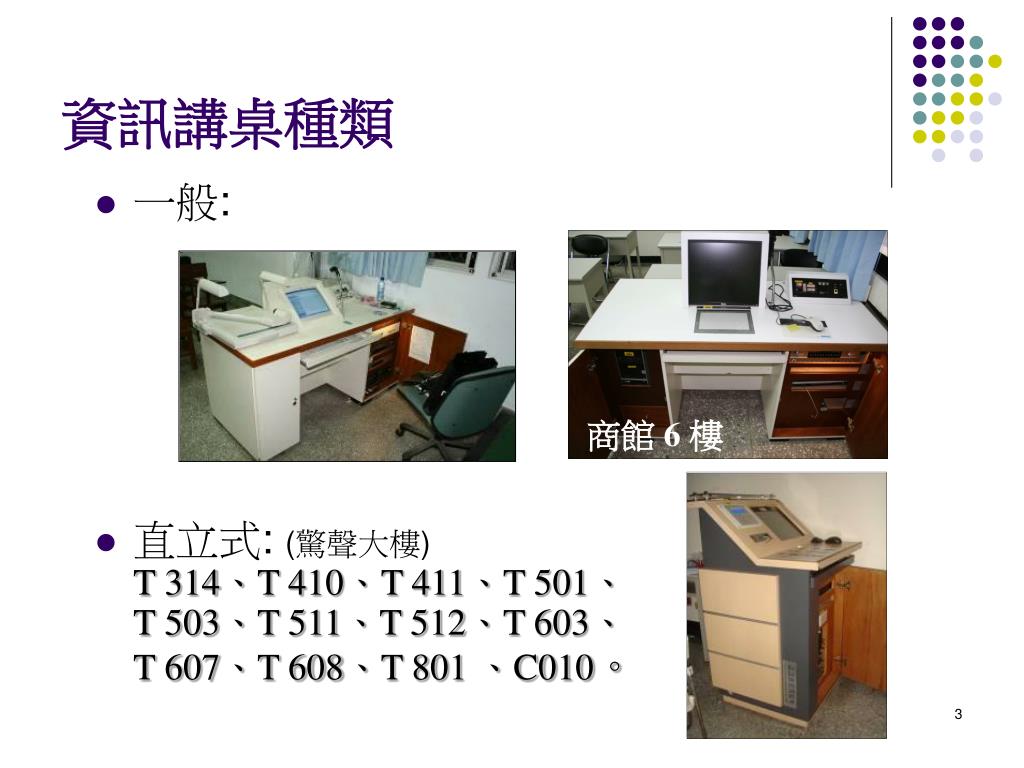

  3. 資訊講桌種類 • 一般: • 直立式: (驚聲大樓)T 314、T 410、T 411、T 501、T 503、T 511、T 512、T 603、T 607、T 608、T 801 、C010。 商館 6 樓

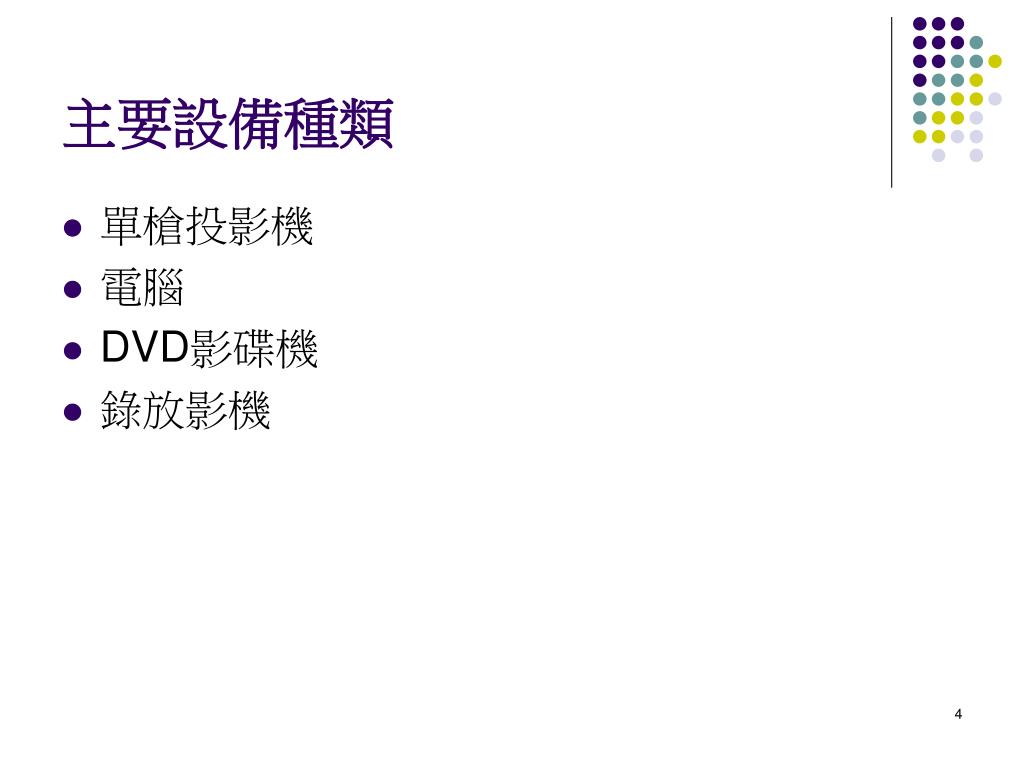

  4. 主要設備種類 • 單槍投影機 • 電腦 • DVD影碟機 • 錄放影機

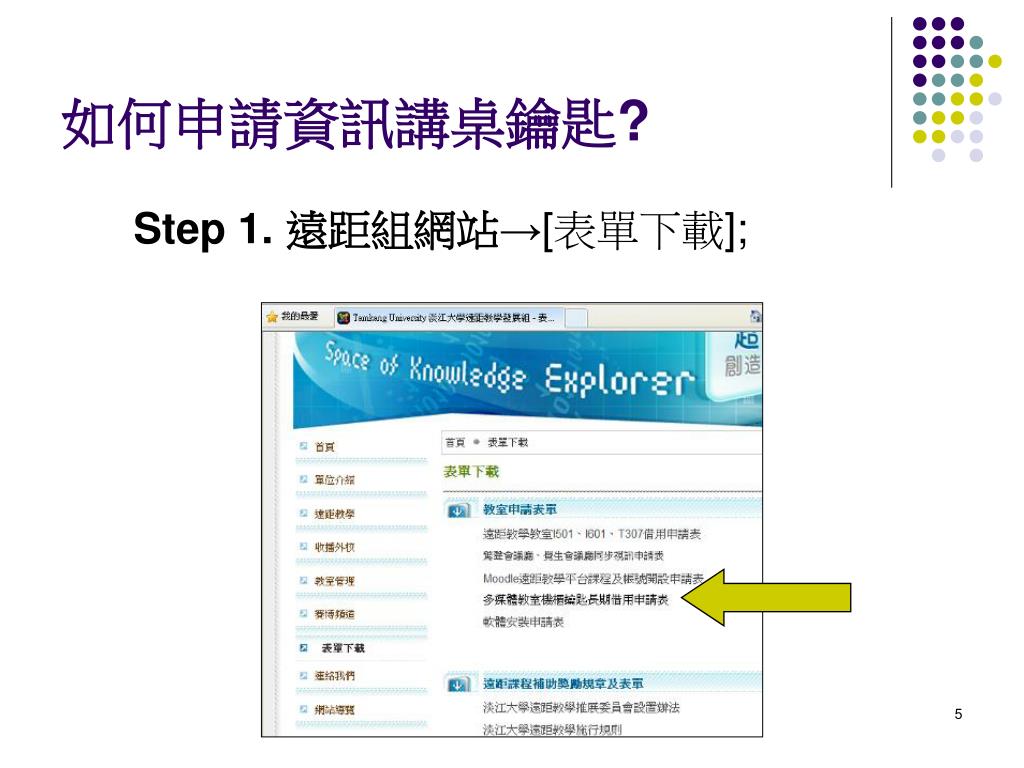

  5. 如何申請資訊講桌鑰匙? Step 1. 遠距組網站→[表單下載];

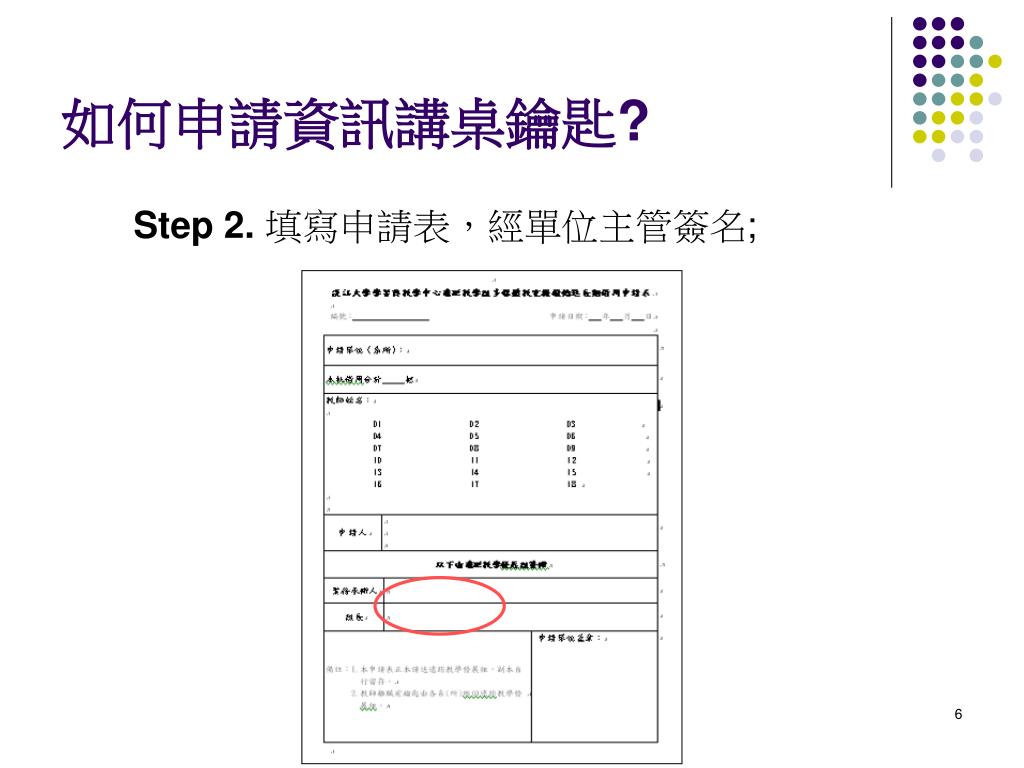

  6. 如何申請資訊講桌鑰匙? Step 2. 填寫申請表，經單位主管簽名;

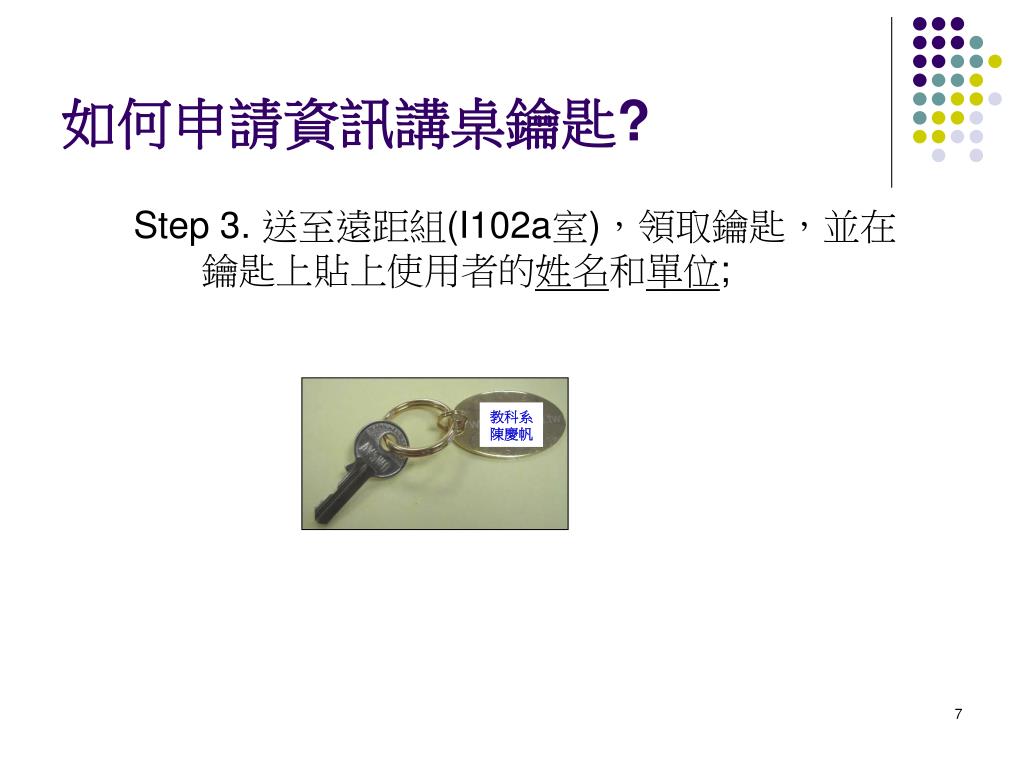

  7. 如何申請資訊講桌鑰匙? Step 3. 送至遠距組(I102a室)，領取鑰匙，並在鑰匙上貼上使用者的姓名和單位; 教科系 陳慶帆

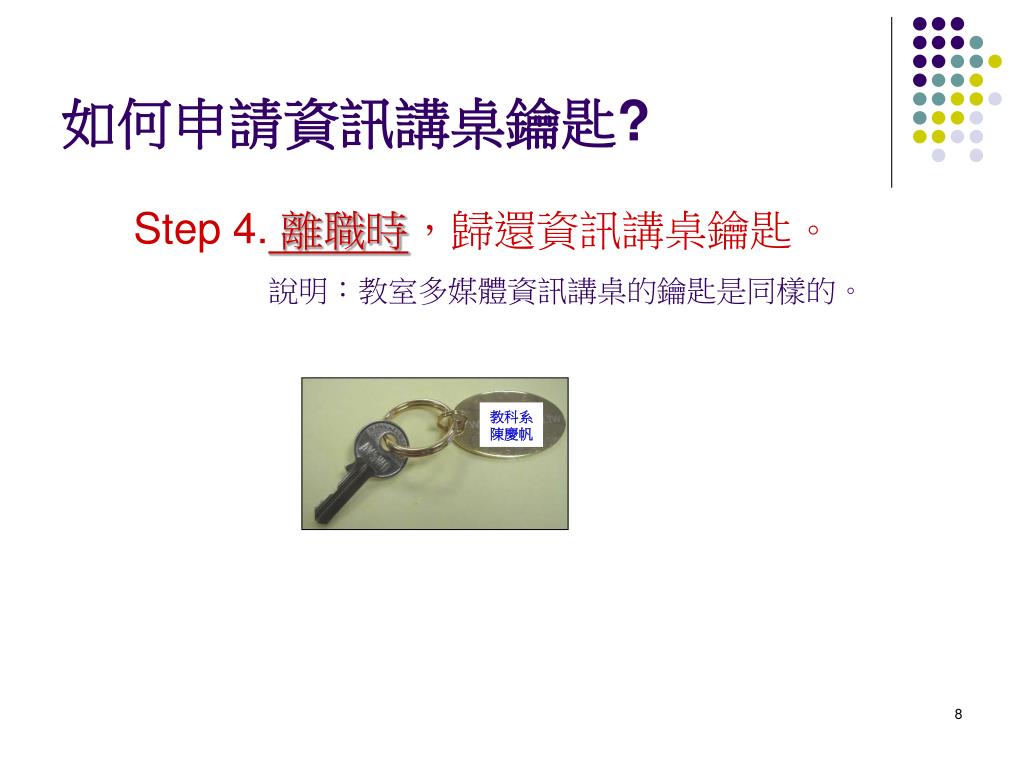

  8. 如何申請資訊講桌鑰匙? Step 4.離職時，歸還資訊講桌鑰匙。 說明：教室多媒體資訊講桌的鑰匙是同樣的。 教科系 陳慶帆

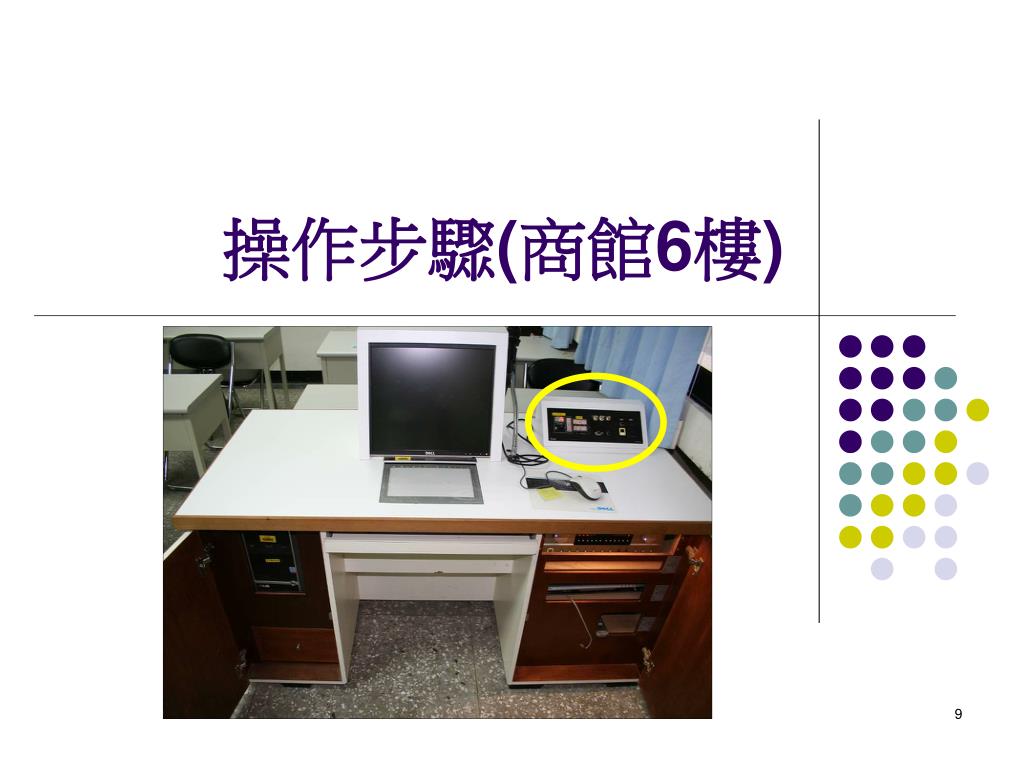

  9. 操作步驟(商館6樓)

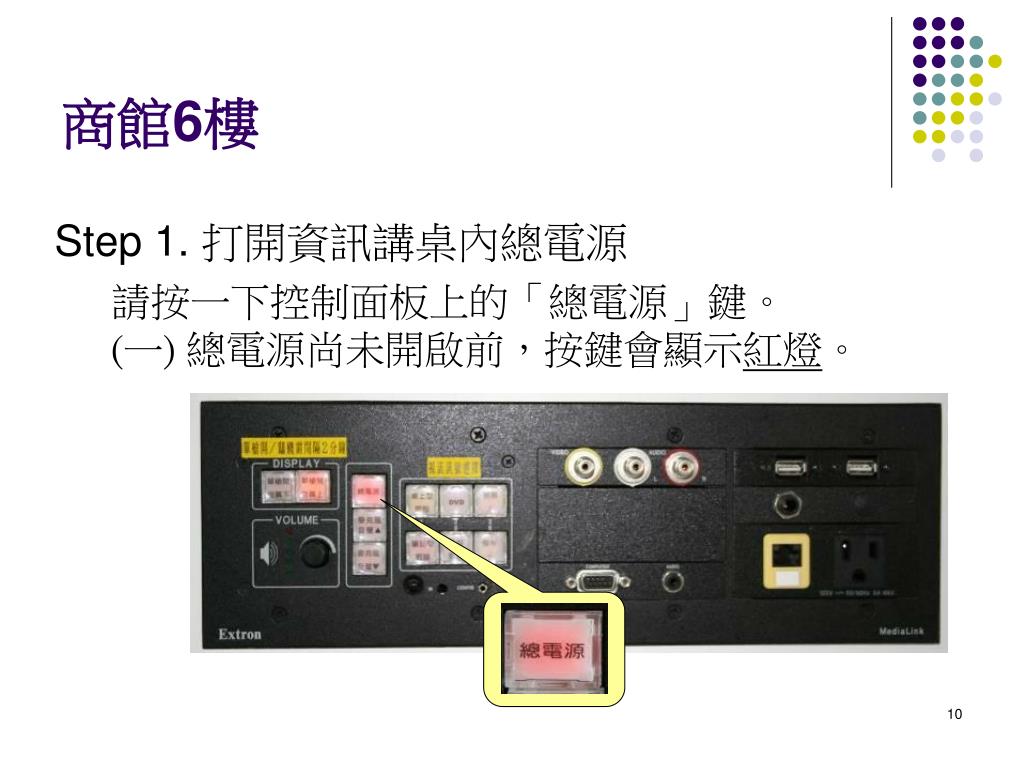

  10. 商館6樓 Step 1. 打開資訊講桌內總電源 請按一下控制面板上的「總電源」鍵。 (一) 總電源尚未開啟前，按鍵會顯示紅燈。

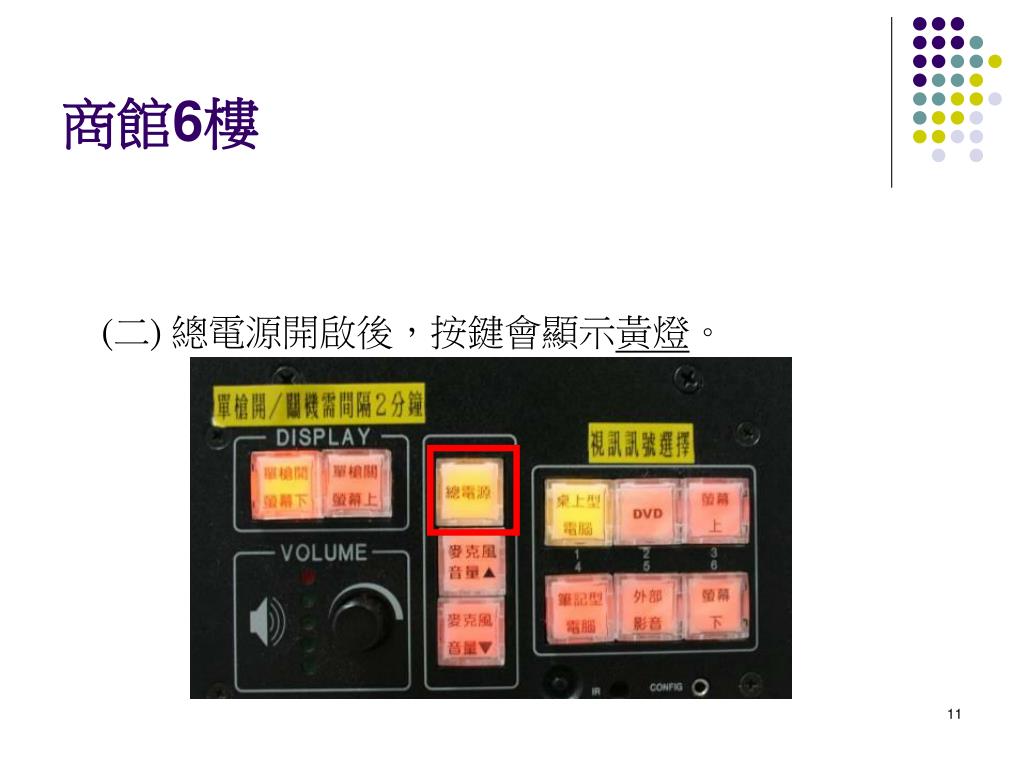

  11. 商館6樓 (二) 總電源開啟後，按鍵會顯示黃燈。

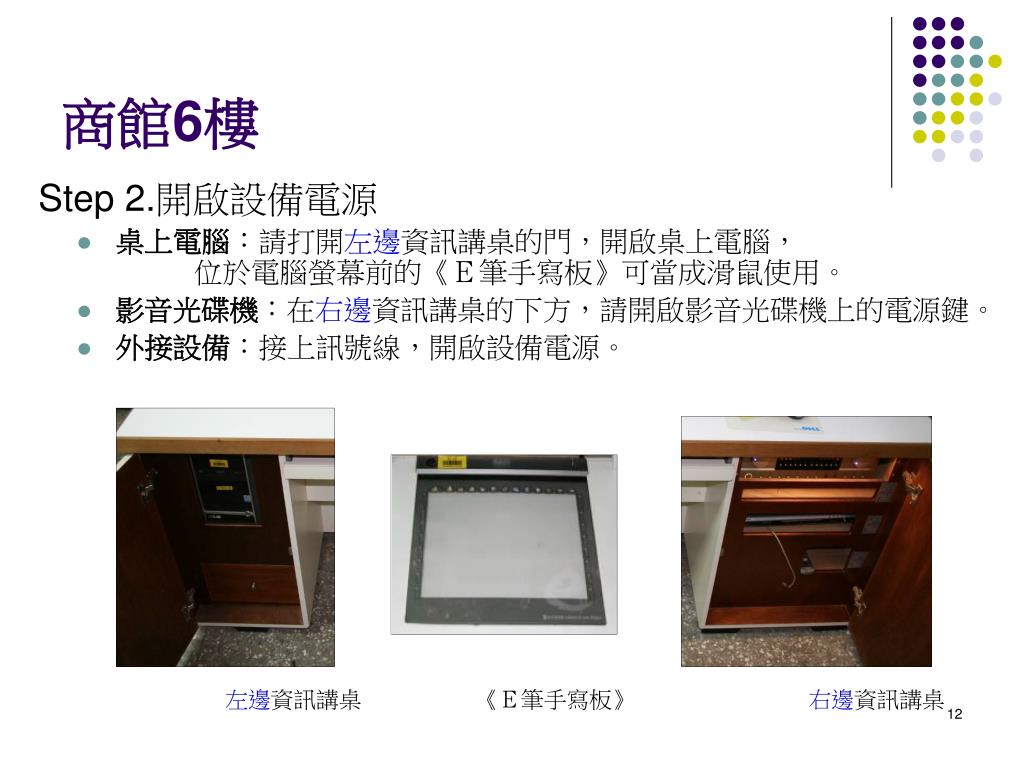

  12. 商館6樓 Step 2.開啟設備電源 • 桌上電腦：請打開左邊資訊講桌的門，開啟桌上電腦， 位於電腦螢幕前的《Ｅ筆手寫板》可當成滑鼠使用。 • 影音光碟機：在右邊資訊講桌的下方，請開啟影音光碟機上的電源鍵。 • 外接設備：接上訊號線，開啟設備電源。 左邊資訊講桌　　　 《Ｅ筆手寫板》右邊資訊講桌

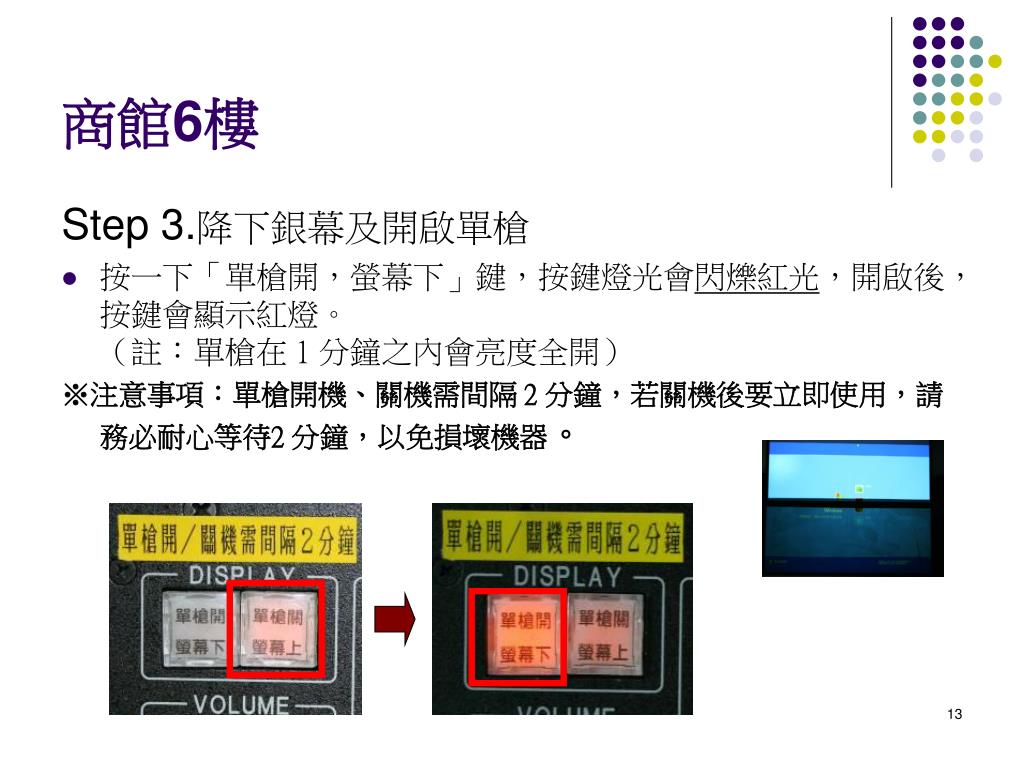

  13. 商館6樓 Step 3.降下銀幕及開啟單槍 • 按一下「單槍開，螢幕下」鍵，按鍵燈光會閃爍紅光，開啟後，按鍵會顯示紅燈。（註：單槍在 1 分鐘之內會亮度全開） ※注意事項：單槍開機、關機需間隔 2 分鐘，若關機後要立即使用，請務必耐心等待2 分鐘，以免損壞機器。

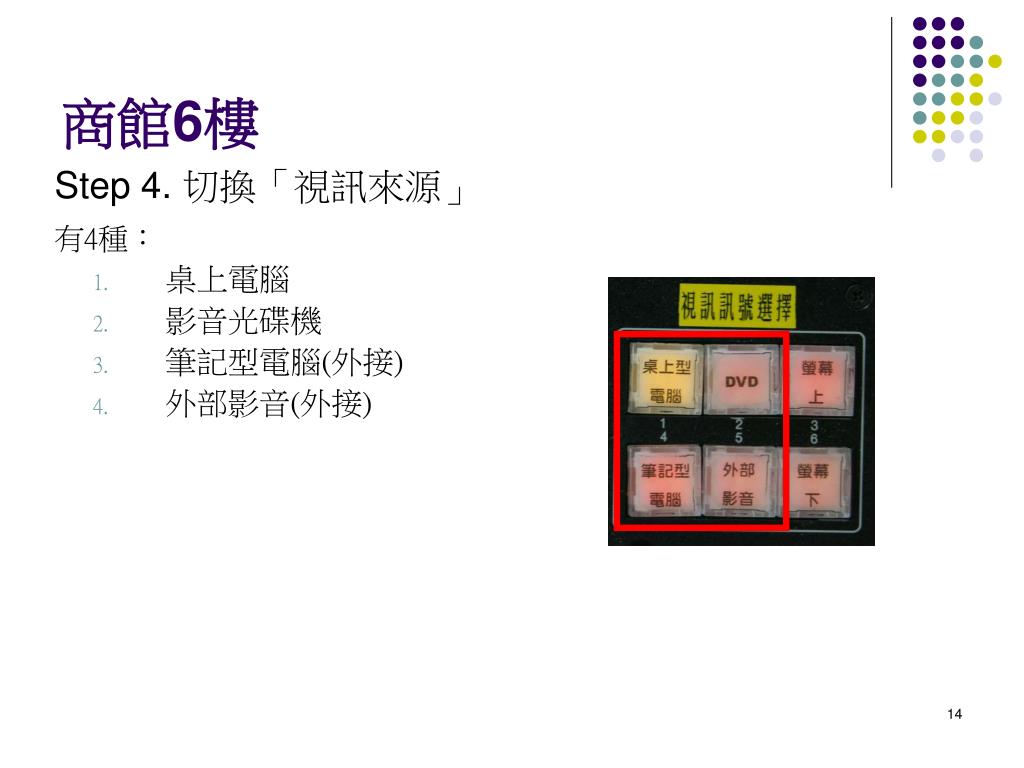

  14. 商館6樓 Step 4. 切換「視訊來源」 有4種： • 桌上電腦 • 影音光碟機 • 筆記型電腦(外接) • 外部影音(外接)

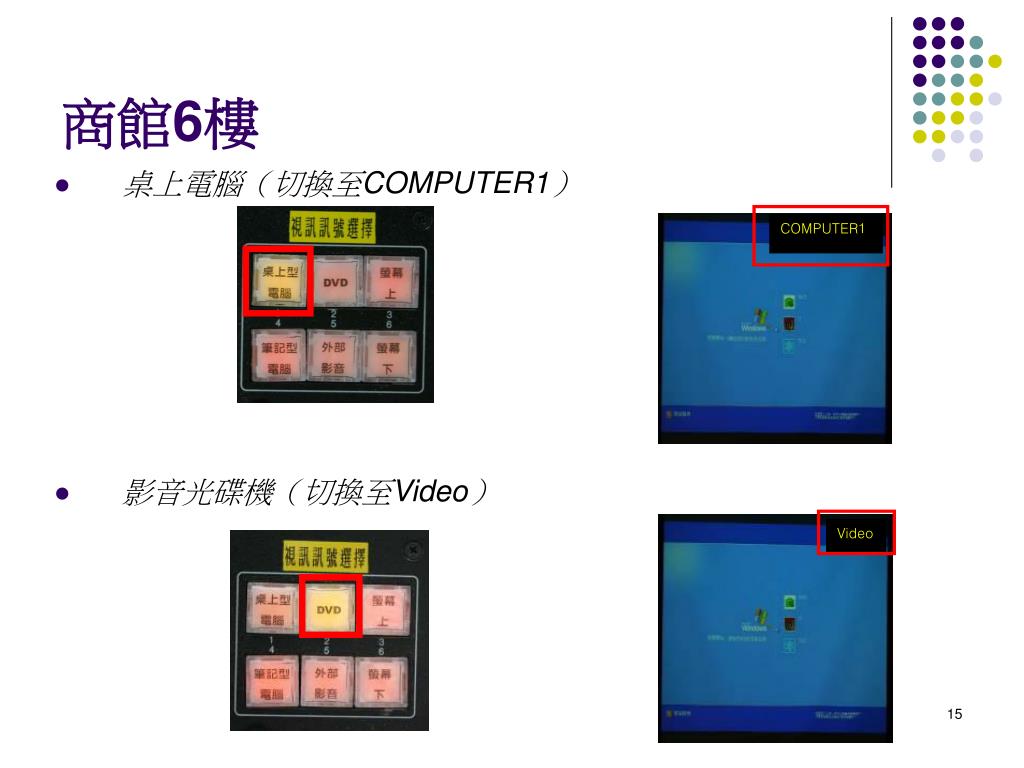

  15. 商館6樓 • 桌上電腦（切換至COMPUTER1） • 影音光碟機（切換至Video） COMPUTER1 Video

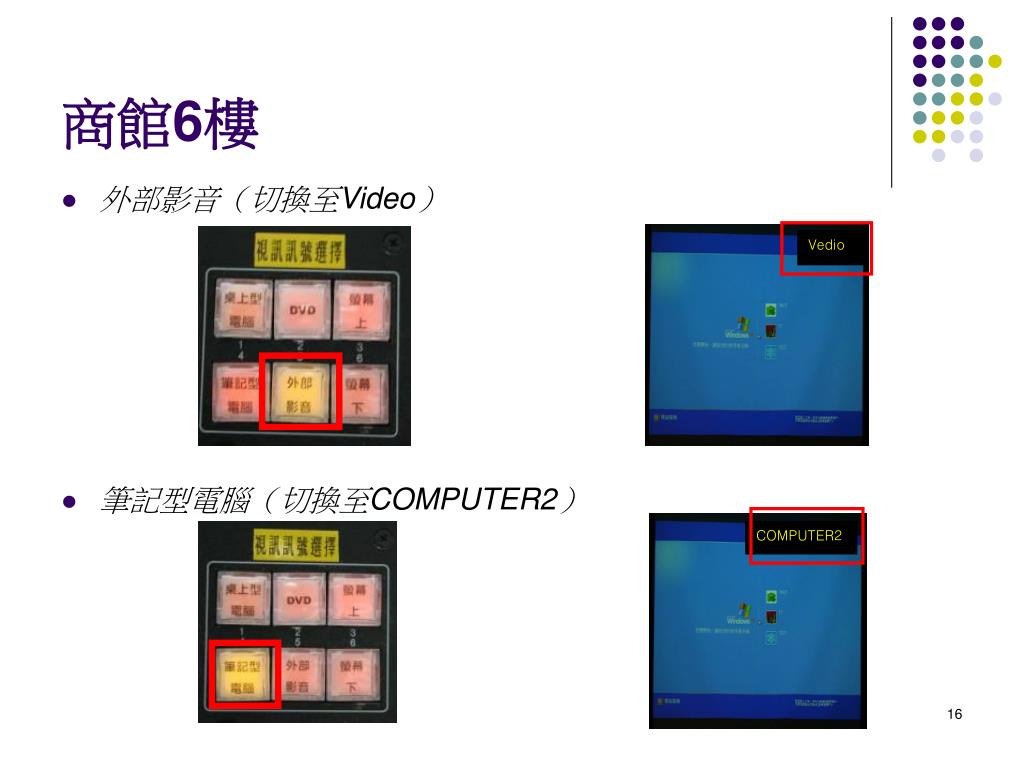

  16. 商館6樓 • 外部影音（切換至Video） • 筆記型電腦（切換至COMPUTER2） Vedio COMPUTER2

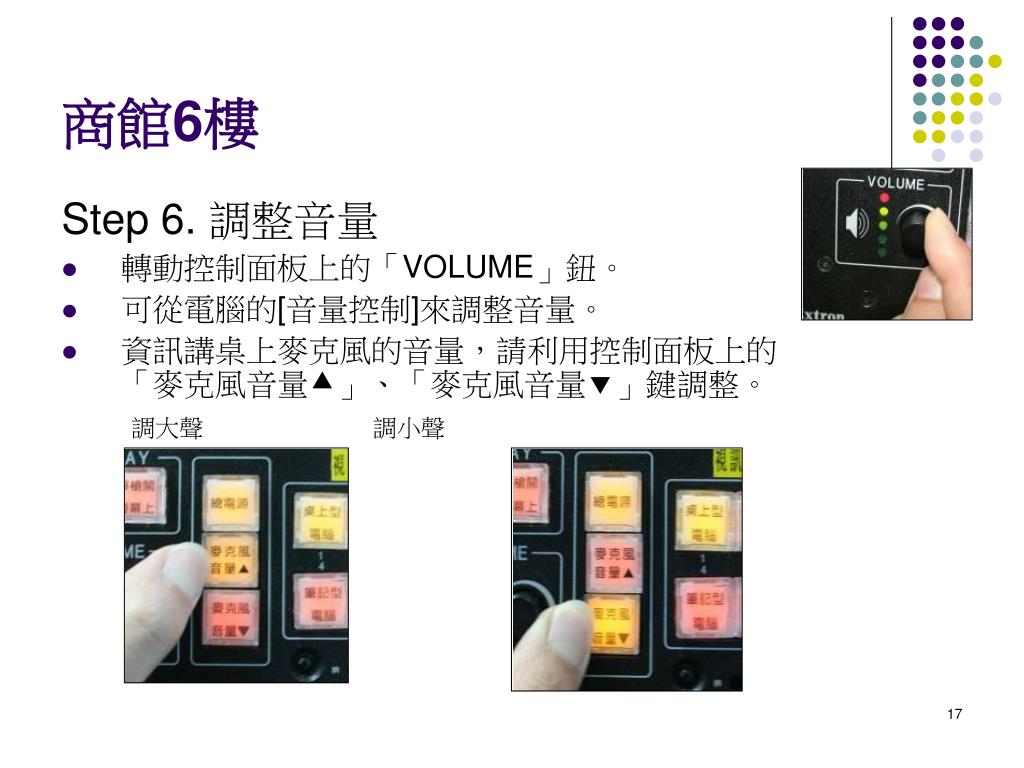

  17. 商館6樓 Step 6. 調整音量 • 轉動控制面板上的「VOLUME」鈕。 • 可從電腦的[音量控制]來調整音量。 • 資訊講桌上麥克風的音量，請利用控制面板上的「麥克風音量」、「麥克風音量」鍵調整。 調大聲 調小聲

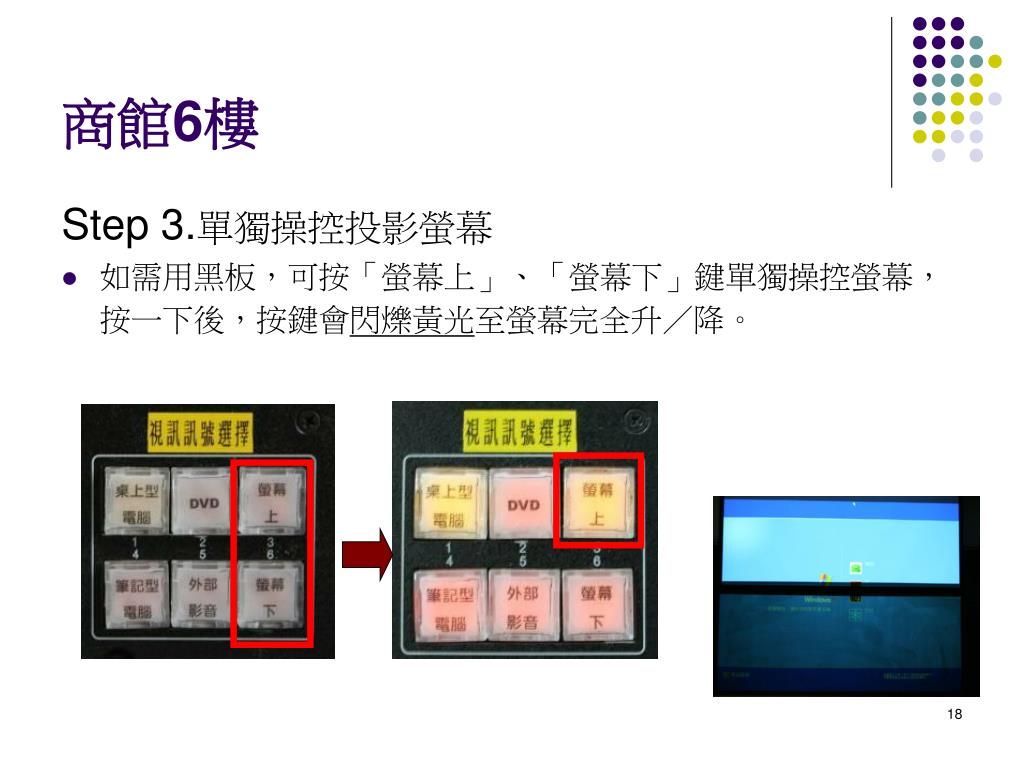

  18. 商館6樓 Step 3.單獨操控投影螢幕 • 如需用黑板，可按「螢幕上」、「螢幕下」鍵單獨操控螢幕，按一下後，按鍵會閃爍黃光至螢幕完全升／降。

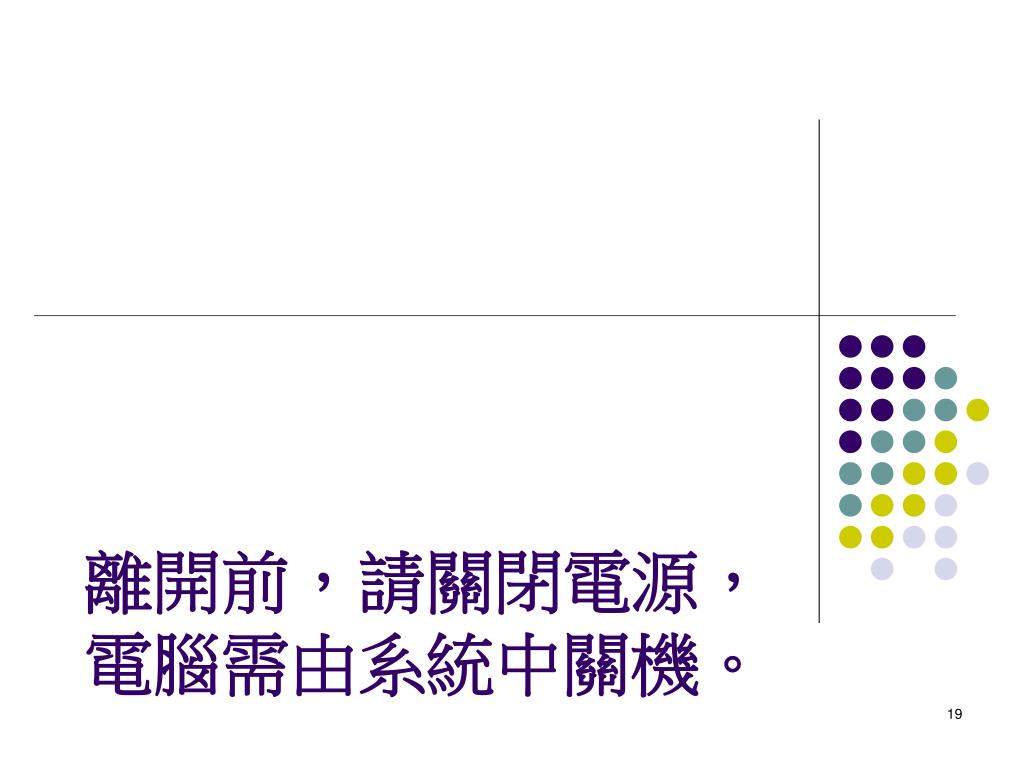

  19. 離開前，請關閉電源，電腦需由系統中關機。

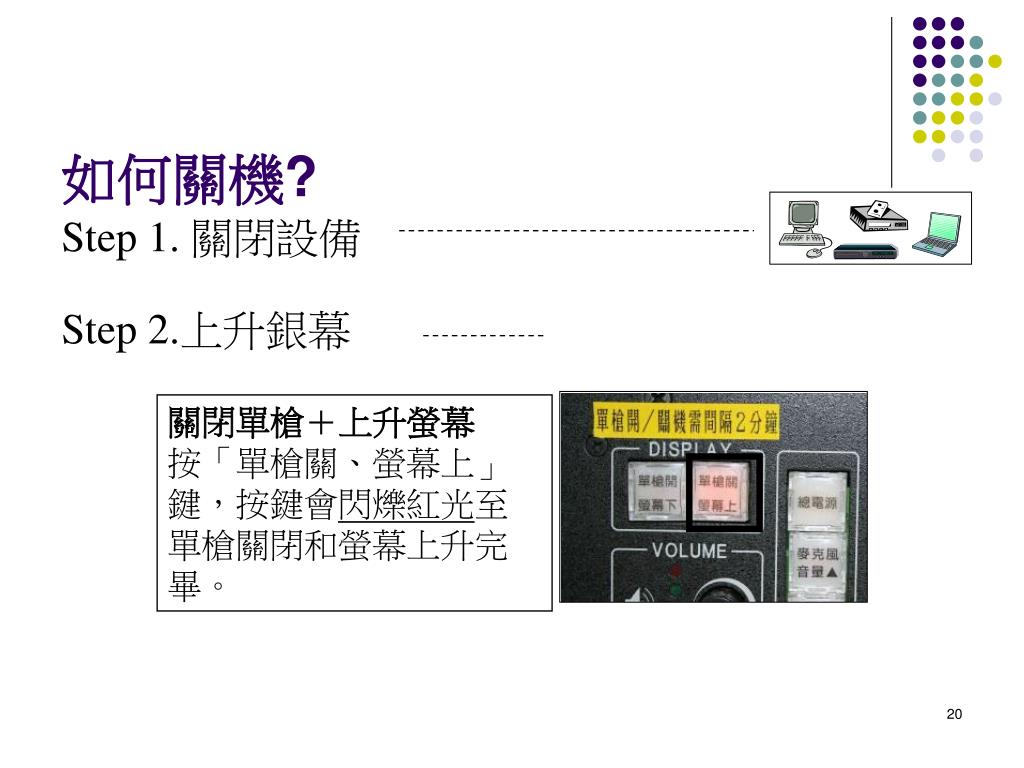

  20. 關閉單槍＋上升螢幕 按「單槍關、螢幕上」鍵，按鍵會閃爍紅光至單槍關閉和螢幕上升完畢。 如何關機? Step 1. 關閉設備 Step 2.上升銀幕

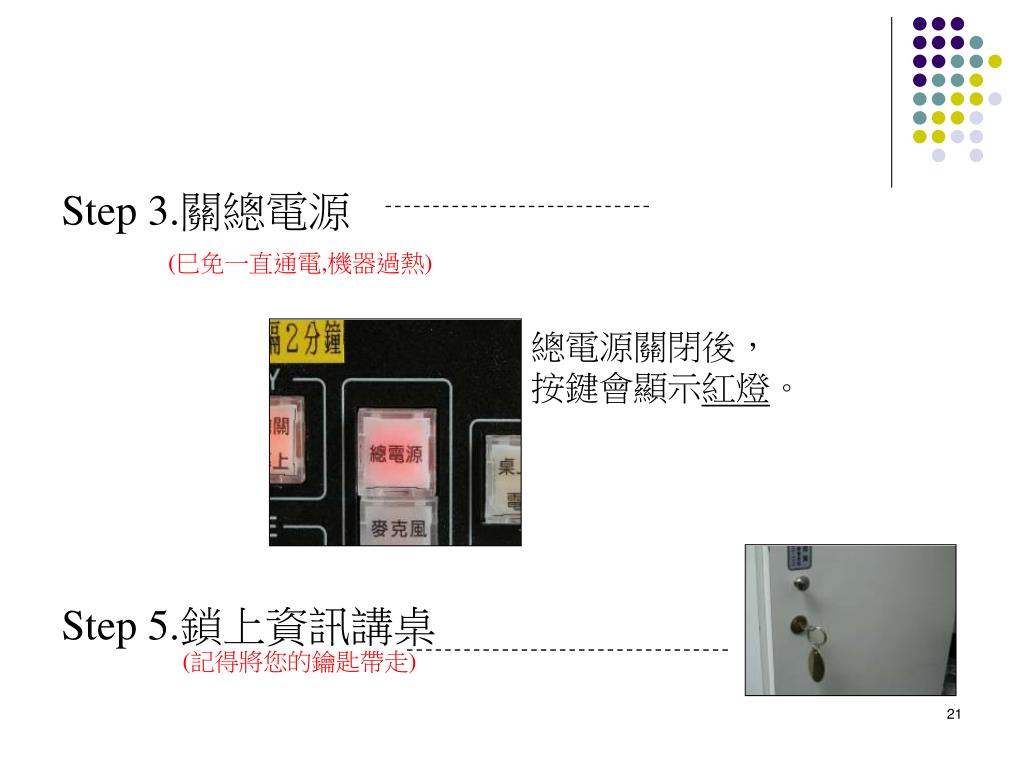

  21. 總電源關閉後，按鍵會顯示紅燈。 Step 3.關總電源 (巳免一直通電,機器過熱) Step 5.鎖上資訊講桌 (記得將您的鑰匙帶走)

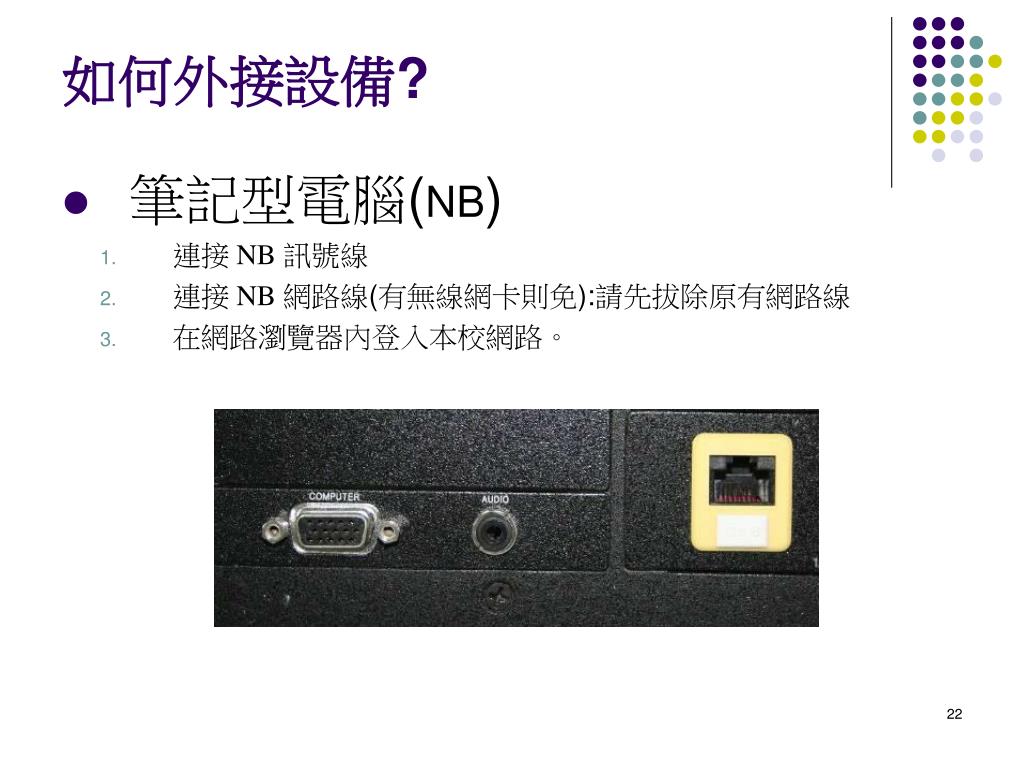

  22. 筆記型電腦(NB) 連接NB 訊號線 連接NB 網路線(有無線網卡則免):請先拔除原有網路線 在網路瀏覽器內登入本校網路。 如何外接設備?

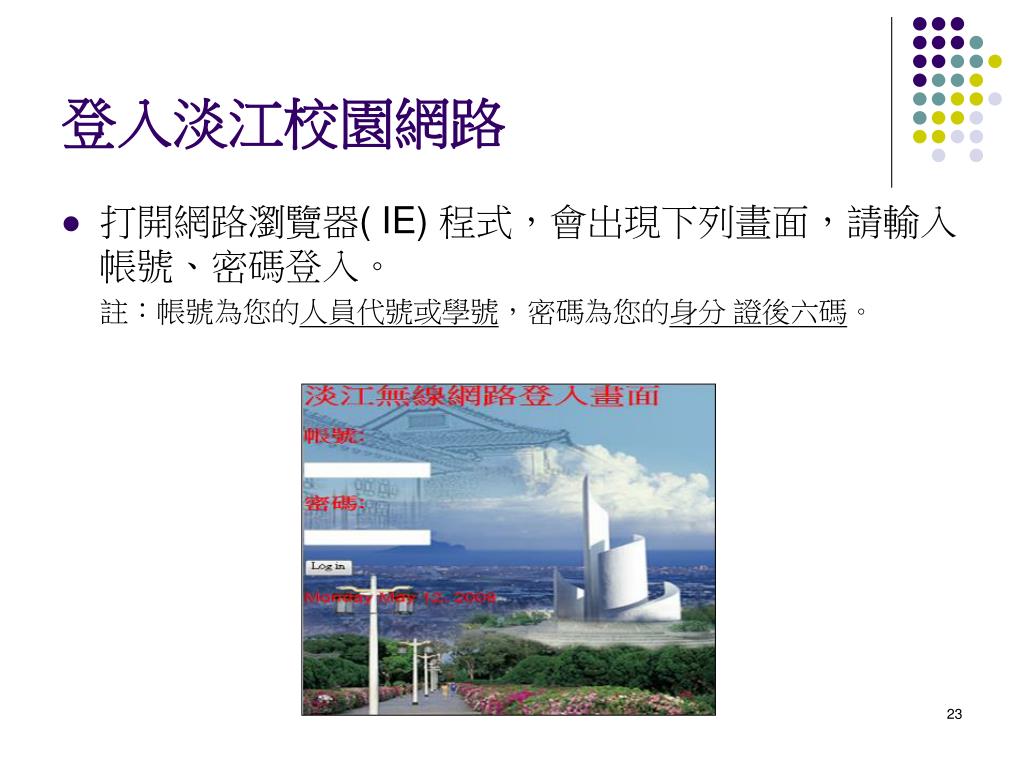

  23. 登入淡江校園網路 • 打開網路瀏覽器( IE) 程式，會出現下列畫面，請輸入帳號、密碼登入。 註：帳號為您的人員代號或學號，密碼為您的身分 證後六碼。

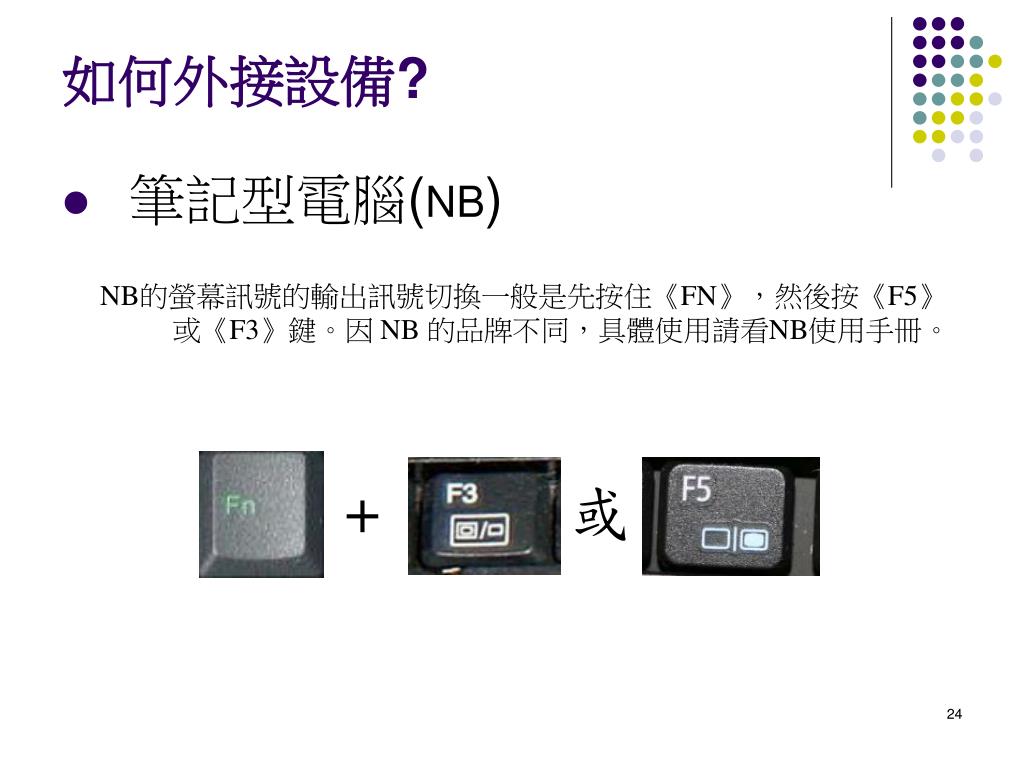

  24. 筆記型電腦(NB) NB的螢幕訊號的輸出訊號切換一般是先按住《FN》，然後按《F5》或《F3》鍵。因 NB 的品牌不同，具體使用請看NB使用手冊。 如何外接設備? +或

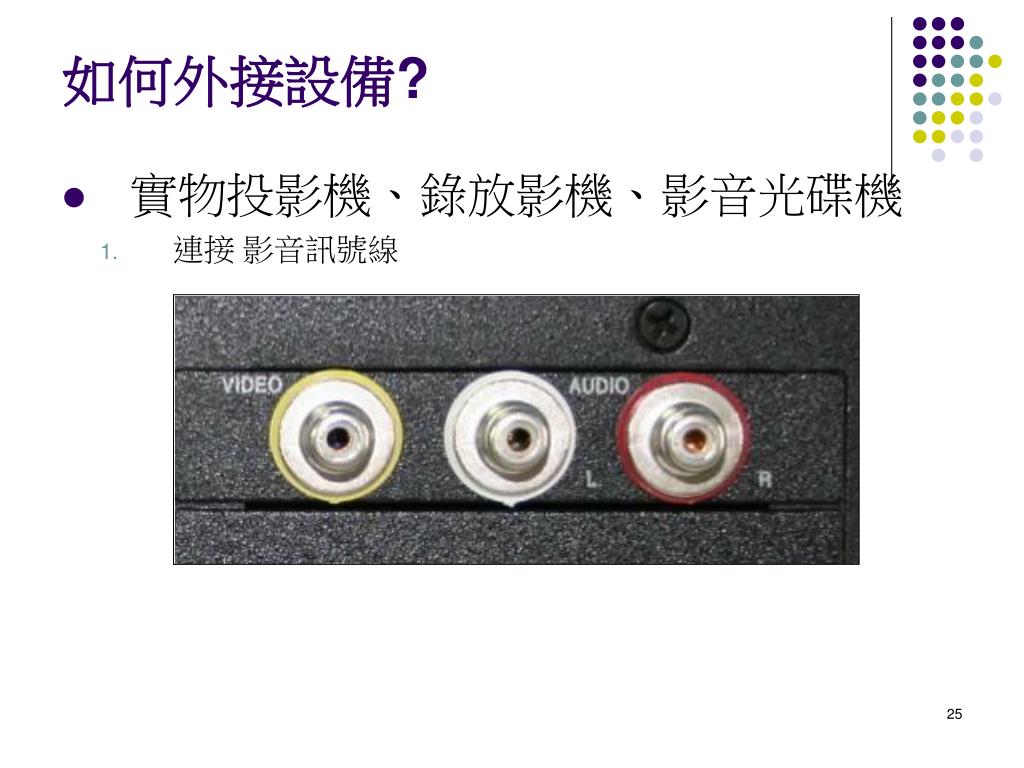

  25. 實物投影機、錄放影機、影音光碟機 連接 影音訊號線 如何外接設備?

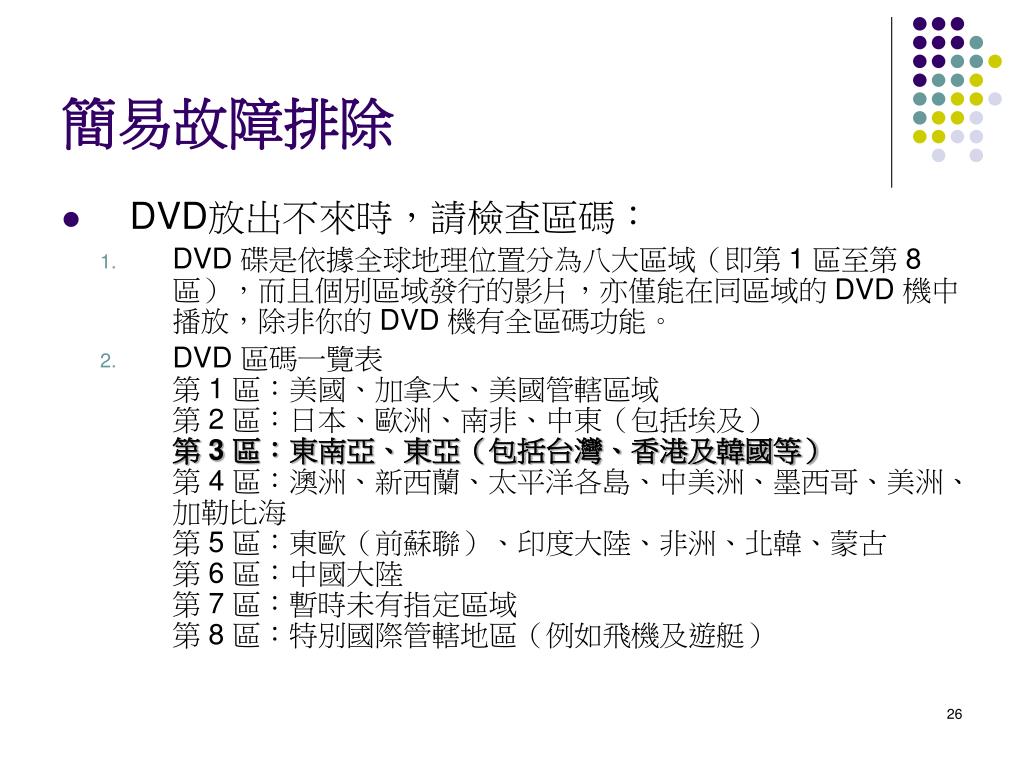

  26. 簡易故障排除 • DVD放出不來時，請檢查區碼： • DVD 碟是依據全球地理位置分為八大區域（即第 1 區至第 8 區），而且個別區域發行的影片，亦僅能在同區域的 DVD 機中播放，除非你的 DVD 機有全區碼功能。 • DVD 區碼一覽表 第 1 區：美國、加拿大、美國管轄區域 第 2 區：日本、歐洲、南非、中東（包括埃及） 第 3 區：東南亞、東亞（包括台灣、香港及韓國等）第 4 區：澳洲、新西蘭、太平洋各島、中美洲、墨西哥、美洲、加勒比海 第 5 區：東歐（前蘇聯）、印度大陸、非洲、北韓、蒙古 第 6 區：中國大陸 第 7 區：暫時未有指定區域 第 8 區：特別國際管轄地區（例如飛機及遊艇）

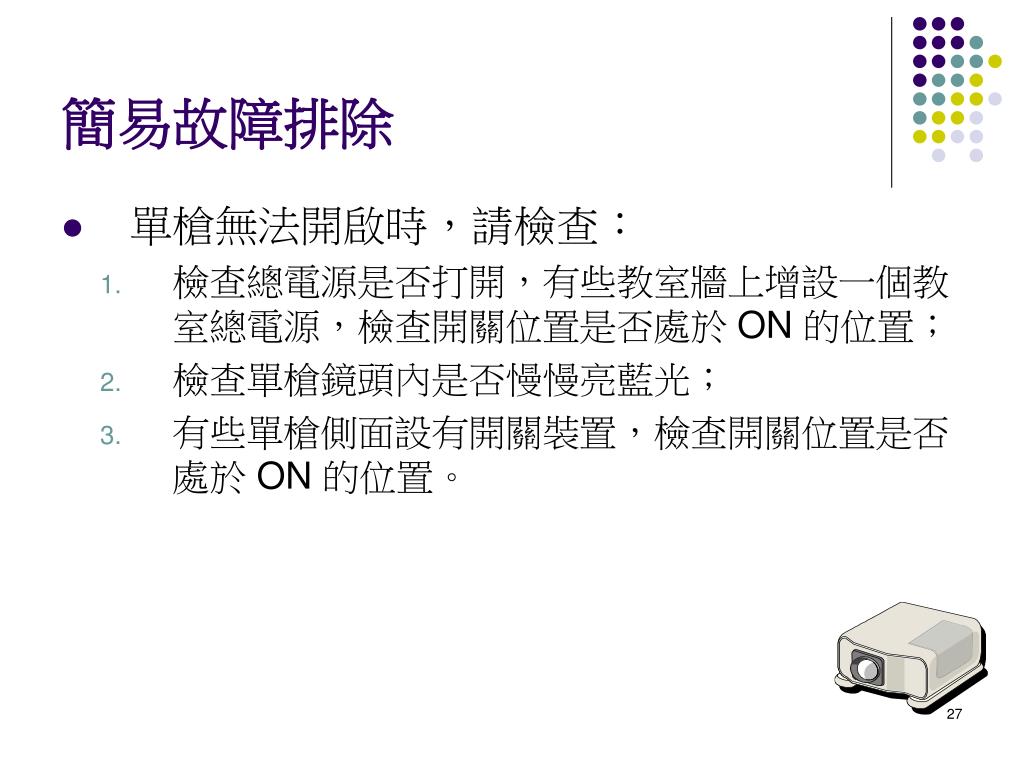

  27. 簡易故障排除 • 單槍無法開啟時，請檢查： • 檢查總電源是否打開，有些教室牆上增設一個教室總電源，檢查開關位置是否處於 ON 的位置； • 檢查單槍鏡頭內是否慢慢亮藍光； • 有些單槍側面設有開關裝置，檢查開關位置是否處於 ON 的位置。

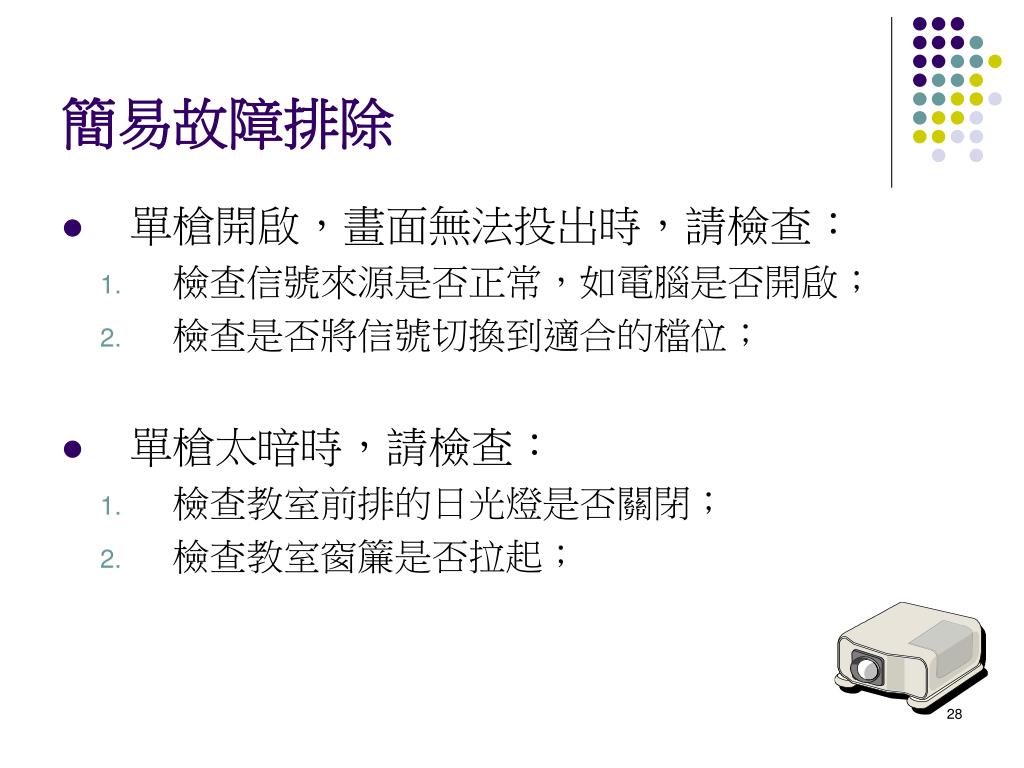

  28. 簡易故障排除 • 單槍開啟，畫面無法投出時，請檢查： • 檢查信號來源是否正常，如電腦是否開啟； • 檢查是否將信號切換到適合的檔位； • 單槍太暗時，請檢查： • 檢查教室前排的日光燈是否關閉； • 檢查教室窗簾是否拉起；

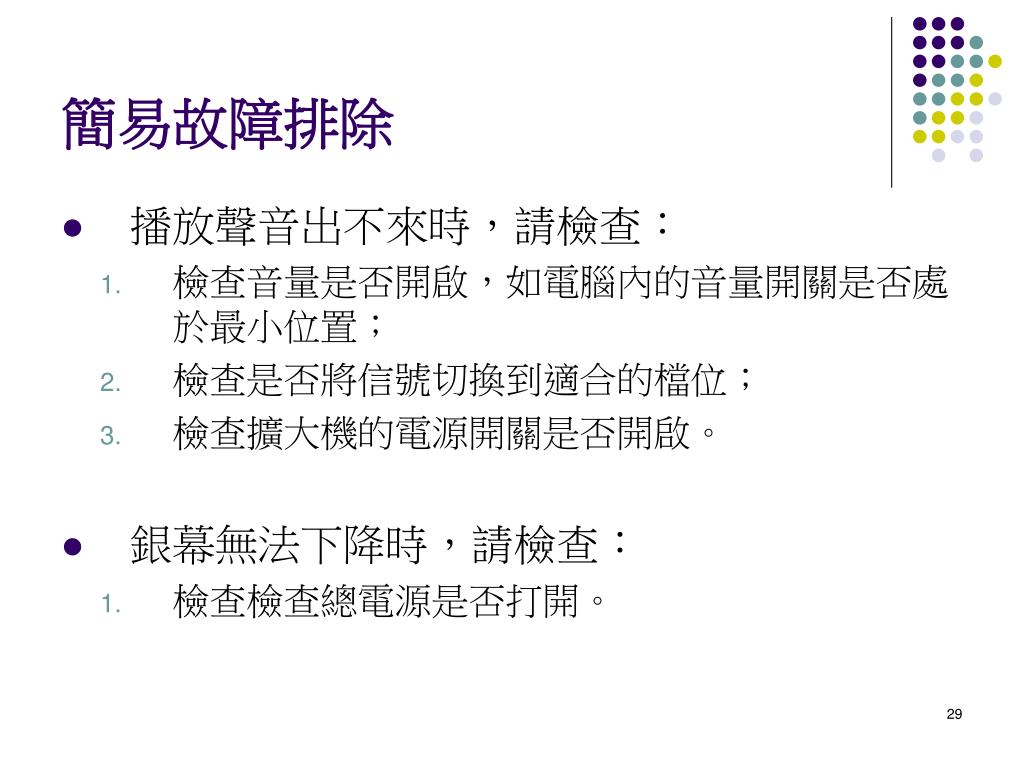

  29. 簡易故障排除 • 播放聲音出不來時，請檢查： • 檢查音量是否開啟，如電腦內的音量開關是否處於最小位置； • 檢查是否將信號切換到適合的檔位； • 檢查擴大機的電源開關是否開啟。 • 銀幕無法下降時，請檢查： • 檢查檢查總電源是否打開。

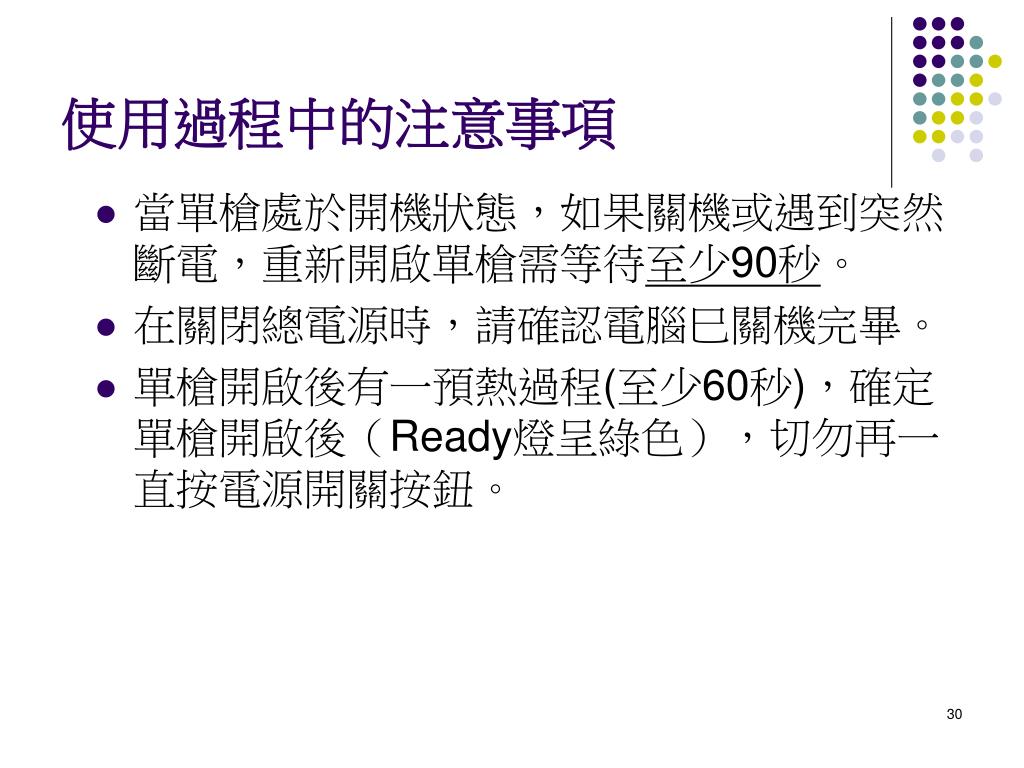

  30. 使用過程中的注意事項 • 當單槍處於開機狀態，如果關機或遇到突然斷電，重新開啟單槍需等待至少90秒。 • 在關閉總電源時，請確認電腦巳關機完畢。 • 單槍開啟後有一預熱過程(至少60秒)，確定單槍開啟後（Ready燈呈綠色），切勿再一直按電源開關按鈕。

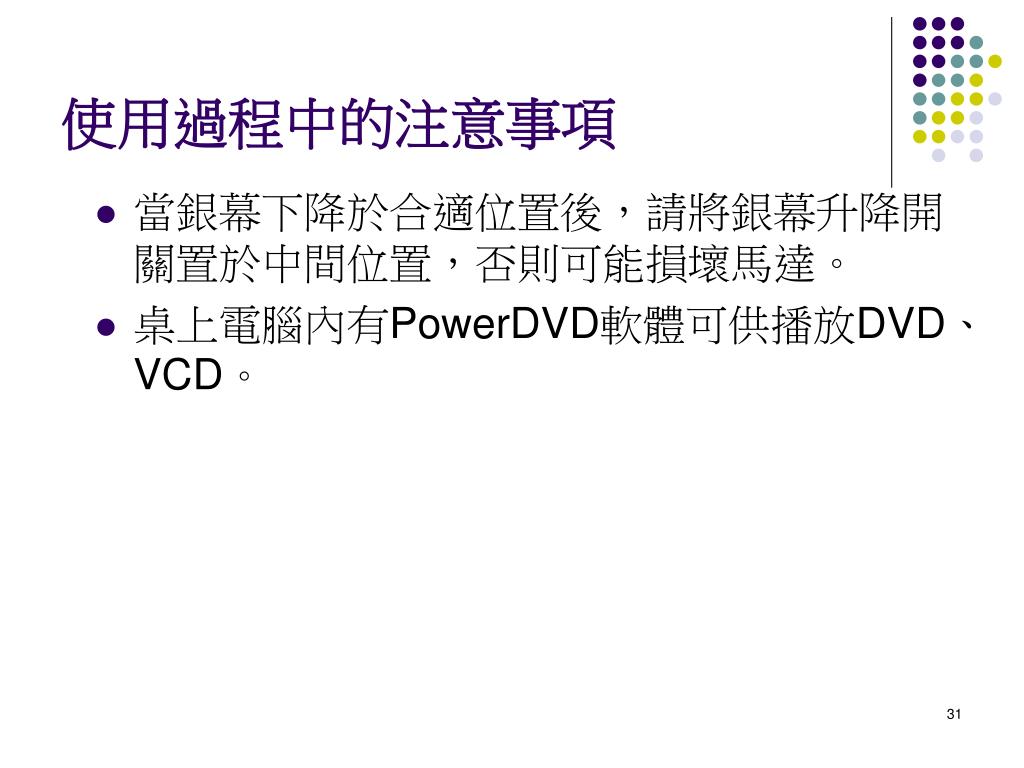

  31. 使用過程中的注意事項 • 當銀幕下降於合適位置後，請將銀幕升降開關置於中間位置，否則可能損壞馬達。 • 桌上電腦內有PowerDVD軟體可供播放DVD、VCD。

  32. End
