第 6 章集成模拟乘法器及其应用

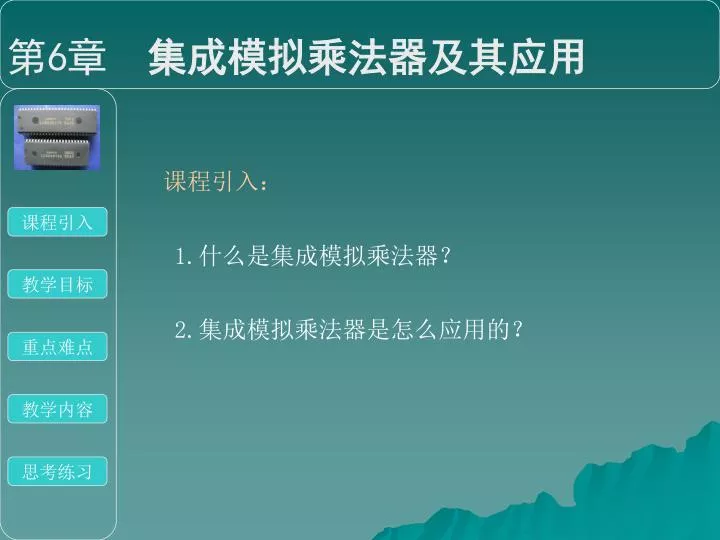

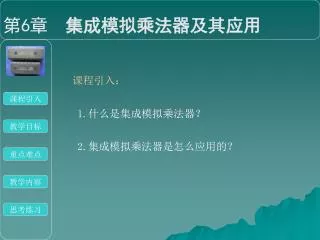

第6章集成模拟乘法器及其应用 课程引入：课程引入 1.什么是集成模拟乘法器？教学目标 2.集成模拟乘法器是怎么应用的？重点难点教学内容思考练习

第6章集成模拟乘法器及其应用 教学目标：课程引入 1.掌握集成模拟乘法器的基本工作原理。教学目标 2.了解单片集成模拟乘法器的外部管脚排列及外接电路特点。重点难点 3.掌握集成模拟乘法器的基本运算电路。教学内容 4.掌握调幅和解调的原理。思考练习

第6章集成模拟乘法器及其应用 重点难点：课程引入 1.集成模拟乘法器的基本特性。教学目标 2.集成模拟乘法器的基本运算电路。重点难点教学内容思考练习

第6章集成模拟乘法器及其应用 6.1 集成模拟乘法器一、集成模拟乘法器的工作原理 1、模拟乘法器的基本特性课程引入模拟乘法器是实现两个模拟量相乘功能的器件，理想乘法器的输出电压与同一时刻两个输入电压瞬时值的乘积成正比，而且输入电压的波形、幅度、极性和频率可以是任意的。其符号如下图所示，K为乘法器的增益系数。教学目标重点难点 uo=Kuxuy K-增益系数教学内容单象限乘法器：对两个输入电压都只能适应一种极性，即uxuy皆为固定极性思考练习

第6章集成模拟乘法器及其应用 6.1 集成模拟乘法器一、集成模拟乘法器的工作原理 2、变跨导模拟乘法器的基本工作原理课程引入变跨导模拟乘法器是在带电流源差分放大电路的基础上发展起来的。教学目标当uy>uBE3时，IC3≈uy/RE 重点难点 uo=RC/2RxUy·uxuy≈Kuxuy K=RC/2REUT 教学内容思考练习

第6章集成模拟乘法器及其应用 6.1 集成模拟乘法器二、单片集成模拟乘法器实用变跨导模拟乘法器由两个具有压控电流源的差分电路组成，称为双差分对模拟乘法器，也称为双平衡模拟乘法器。属于这一类的单片集成模拟乘法器有MC1496、MC1595等。课程引入教学目标重点难点教学内容 uo=4RC/RxRyIˊo·uxuy=Kuxuy 思考练习

第6章集成模拟乘法器及其应用 6.2 集成模拟乘法器的应用一、基本运算电路 1、平方运算课程引入教学目标 uo=K(u1)2 重点难点教学内容思考练习

第6章集成模拟乘法器及其应用 6.2 集成模拟乘法器的应用一、基本运算电路 2、除法运算器课程引入由集成运放和模拟乘法器组成。当u1>0时，uO<0，为使u3<0，则u2>0；当u1<0时，uO>0，为使u3>0，则 u2>0 。教学目标重点难点教学内容 uo=-R2/KR1·u1/u2 条件：u3与u1必须反相思考练习

第6章集成模拟乘法器及其应用 6.2 集成模拟乘法器的应用一、基本运算电路 3、平方根运算课程引入教学目标重点难点教学内容思考练习

第6章集成模拟乘法器及其应用 6.2 集成模拟乘法器的应用一、基本运算电路 4、压控增益课程引入 uo=Kuxuy 教学目标设ux=UXQ 则uo=(KUXQ)uy 重点难点教学内容调节直流电压UXQ，则调节电路增益思考练习

第6章集成模拟乘法器及其应用 6.2 集成模拟乘法器的应用二、倍频、混频与鉴相 1、倍频电路课程引入当两个输入信号为同频率的信号即可实现两倍频作用。教学目标重点难点教学内容经电容隔直：uo=KU2im,cos2ωt/2 思考练习

第6章集成模拟乘法器及其应用 6.2 集成模拟乘法器的应用二、倍频、混频与鉴相 2、混频电路课程引入模拟乘法器的输出为两个输入信号的和频和差频信号，即实现了混频作用，若用滤波器取出和频（信或差频）号输出，就称为混频。教学目标重点难点教学内容思考练习和频差频

经低通滤波器滤出高频分量得： 第6章集成模拟乘法器及其应用 6.2 集成模拟乘法器的应用二、倍频、混频与鉴相 3、鉴相电路课程引入鉴相电路用来比较两个输入信号的相位差，即它的输出电压与两输入信号之间的相位差成正比，用模拟乘法器构成的鉴相电路。教学目标重点难点教学内容思考练习

第6章集成模拟乘法器及其应用 6.2 集成模拟乘法器的应用三、调幅与解调 1、调制和解调课程引入调制(Modulation)— 将低频信号装载于高频信号。教学目标解调(Demodulation)— 将已调信号还原为低频信号。 2、调制(解调)的方式重点难点调幅 AM (检波) 、调频 FM (鉴频) 、调相 PM (鉴相) 教学内容思考练习

第6章集成模拟乘法器及其应用 6.2 集成模拟乘法器的应用三、调幅与解调 3、信息传输系统课程引入教学目标重点难点教学内容思考练习

第6章集成模拟乘法器及其应用 6.2 集成模拟乘法器的应用三、调幅与解调 4、调幅原理课程引入用低频信号去改变高频信号的幅度，称为调幅。经调幅后的高频信号称调幅信号，把没有调幅的等幅高频信号称为载波信号，它是运载低频信号的工具。教学目标采用乘法器实现调幅重点难点教学内容思考练习

第6章集成模拟乘法器及其应用 6.2 集成模拟乘法器的应用三、调幅与解调 5、采用乘法器实现解调(检波) 课程引入调幅波的解调又称幅度检波，简称检波，它是调幅的反过程。教学目标若要解调的为双边带信号：重点难点教学内容思考练习原调制信号高频分量，滤除

第6章集成模拟乘法器及其应用 6.2 集成模拟乘法器的应用三、调幅与解调 5、采用乘法器实现解调(检波) 课程引入若要解调的为单边带信号：教学目标重点难点教学内容原调制信号高频分量，滤除思考练习

第6章集成模拟乘法器及其应用 思考练习：课程引入 1.理想模拟乘法器有哪些特点？教学目标 2.说明用模拟乘法器构成倍频、混频电路的工作原理。重点难点 3.何谓调制？调制有何作用？试说明用模拟乘法器构成调幅电路的工作原理。教学内容思考练习

第 6 章 集成模拟乘法器及其应用
