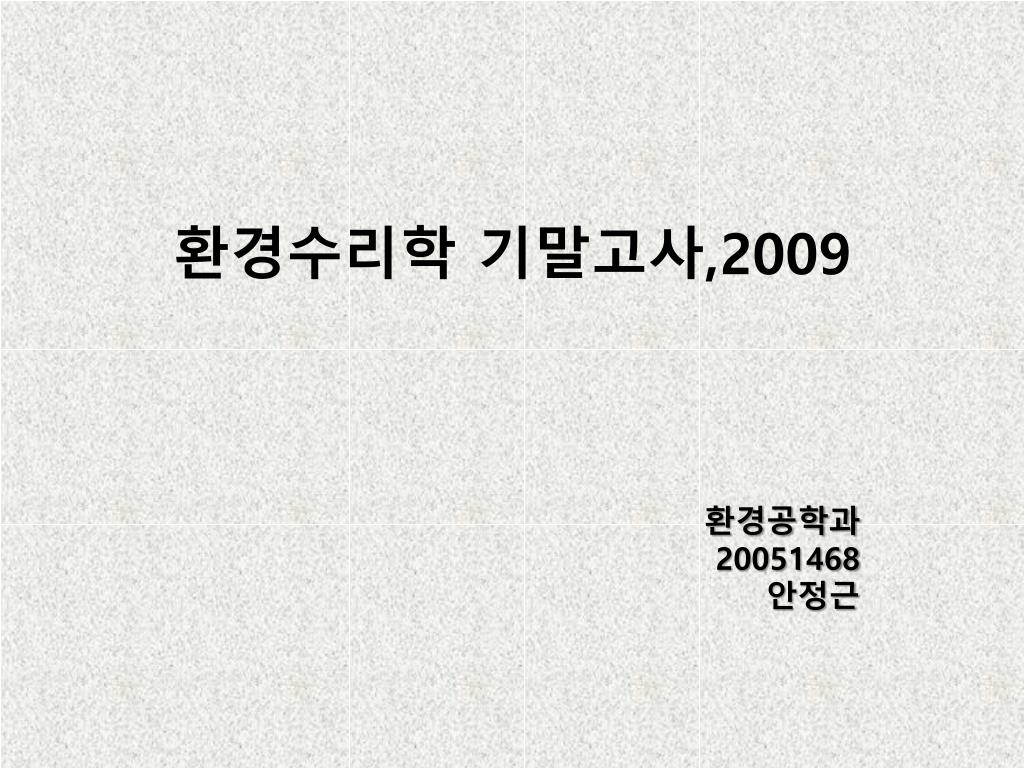

  1. 환경수리학 기말고사,2009 환경공학과 20051468 안정근

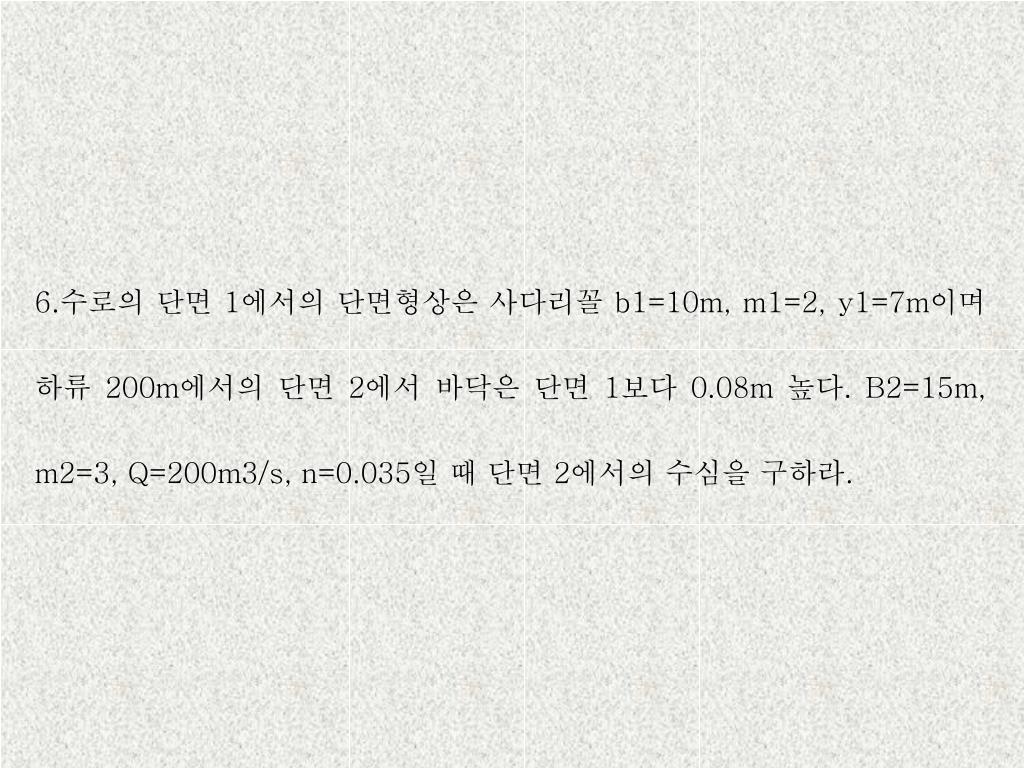

  2. 6.수로의 단면 1에서의 단면형상은 사다리꼴 b1=10m, m1=2, y1=7m이며 하류 200m에서의 단면 2에서 바닥은 단면 1보다 0.08m 높다. B2=15m, m2=3, Q=200m3/s, n=0.035일 때 단면 2에서의 수심을 구하라.

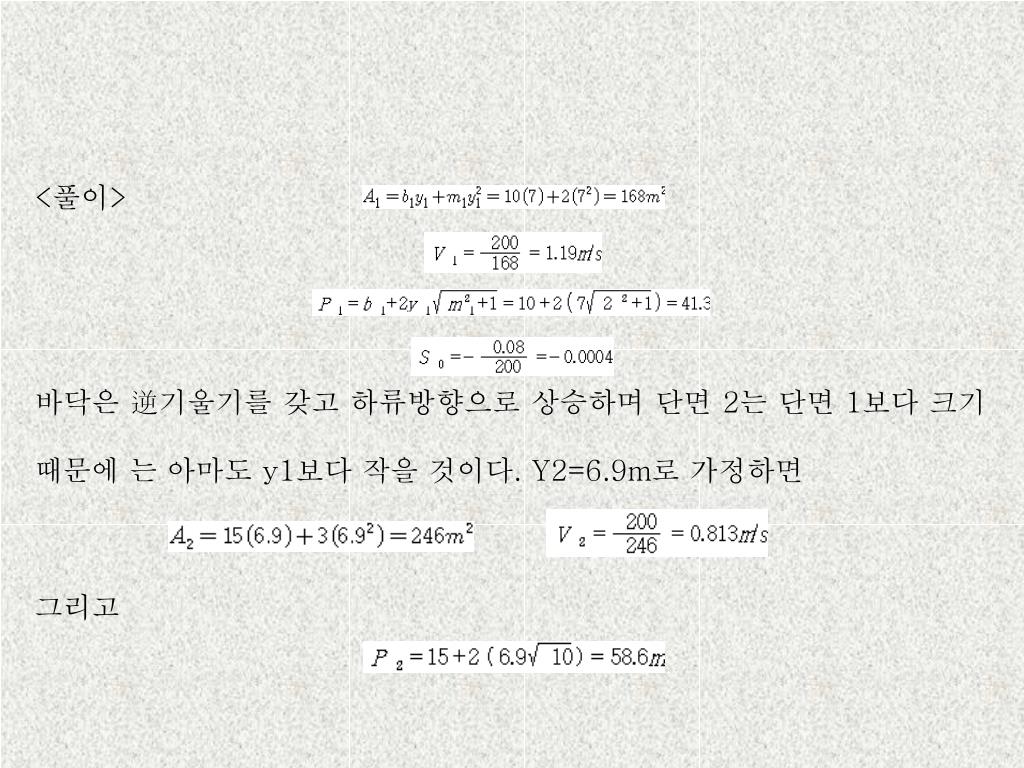

  3. <풀이> 바닥은 逆기울기를 갖고 하류방향으로 상승하며 단면 2는 단면 1보다 크기 때문에 는 아마도 y1보다 작을 것이다. Y2=6.9m로 가정하면 그리고

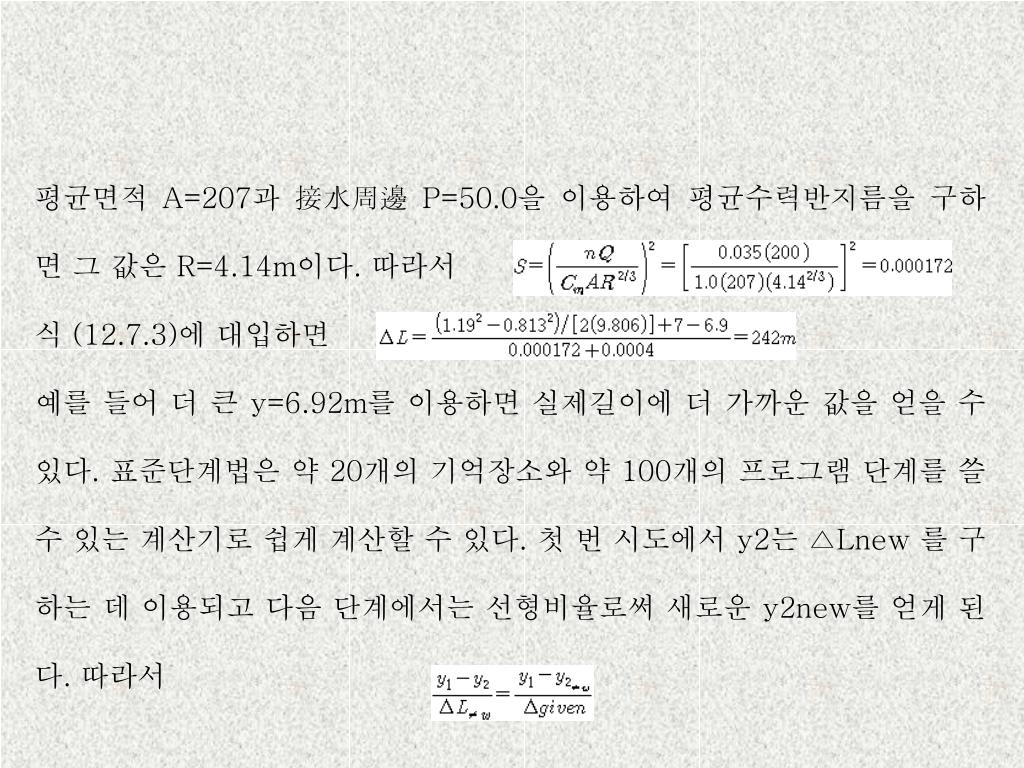

  4. 평균면적 A=207과 接水周邊 P=50.0을 이용하여 평균수력반지름을 구하면 그 값은 R=4.14m이다. 따라서 식 (12.7.3)에 대입하면 예를 들어 더 큰 y=6.92m를 이용하면 실제길이에 더 가까운 값을 얻을 수 있다. 표준단계법은 약 20개의 기억장소와 약 100개의 프로그램 단계를 쓸 수 있는 계산기로 쉽게 계산할 수 있다. 첫 번 시도에서 y2는 △Lnew 를 구하는 데 이용되고 다음 단계에서는 선형비율로써 새로운 y2new를 얻게 된다. 따라서
