  1. Yildirim ve Yildirimdan Korunma Levent Sasmazel - WW2L

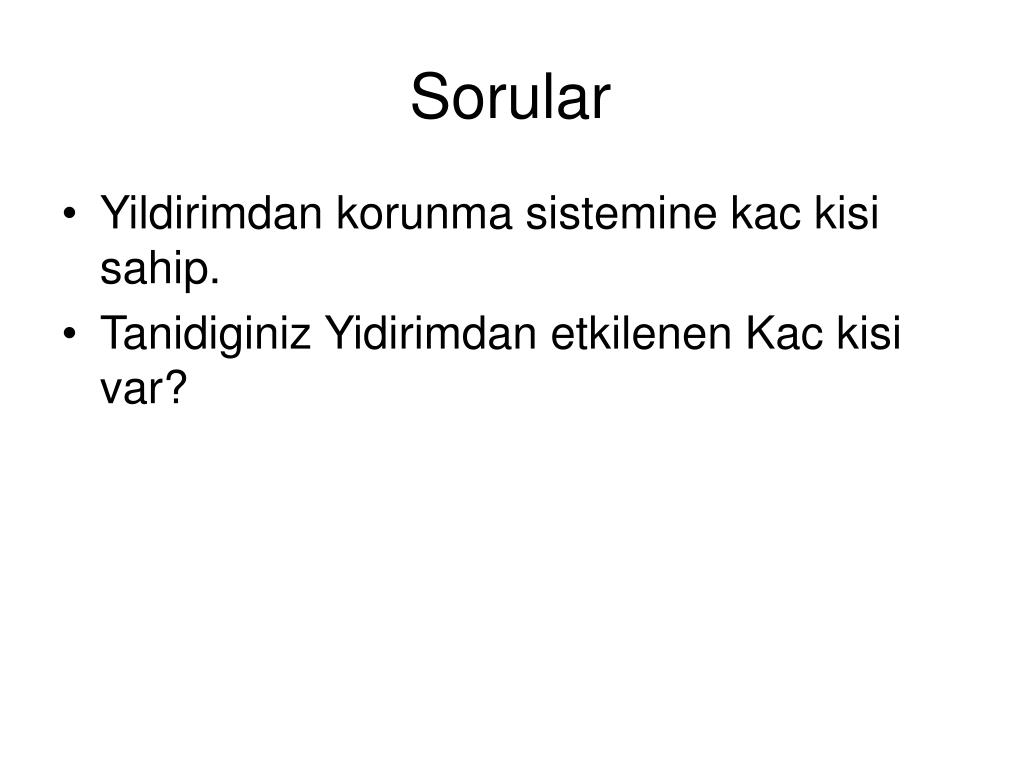

  2. Sorular • Yildirimdan korunma sistemine kac kisi sahip. • Tanidiginiz Yidirimdan etkilenen Kac kisi var?

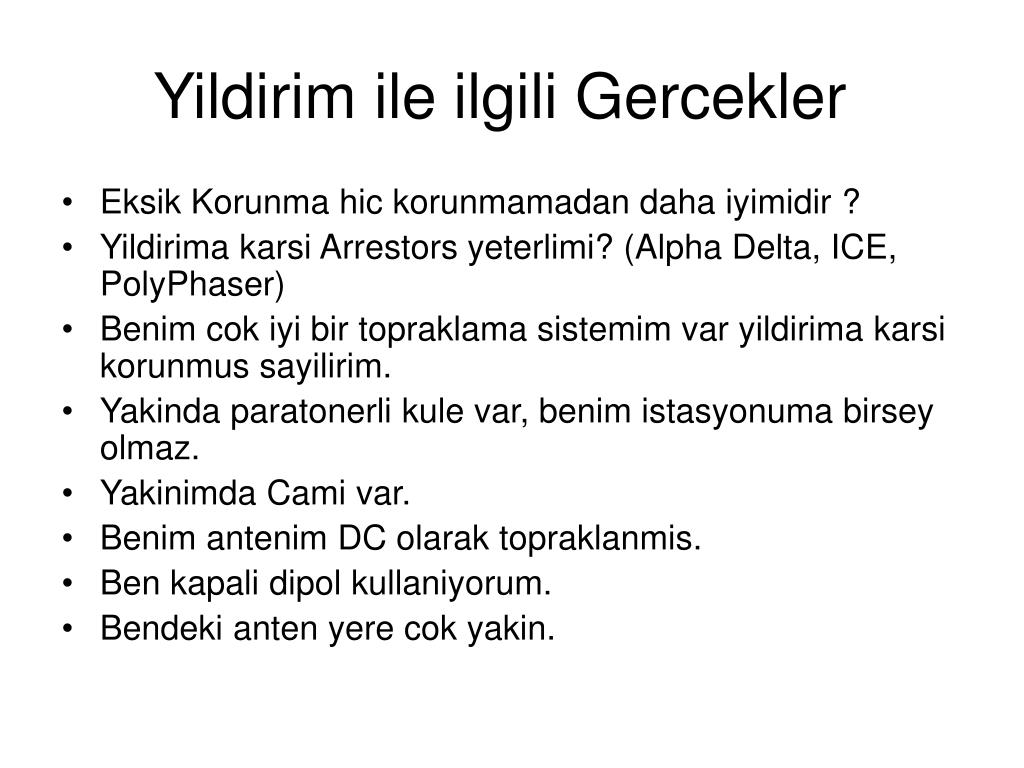

  3. Yildirim ile ilgili Gercekler • Eksik Korunma hic korunmamadan daha iyimidir ? • Yildirima karsi Arrestors yeterlimi? (Alpha Delta, ICE, PolyPhaser) • Benim cok iyi bir topraklama sistemim var yildirima karsi korunmus sayilirim. • Yakinda paratonerli kule var, benim istasyonuma birsey olmaz. • Yakinimda Cami var. • Benim antenim DC olarak topraklanmis. • Ben kapali dipol kullaniyorum. • Bendeki anten yere cok yakin.

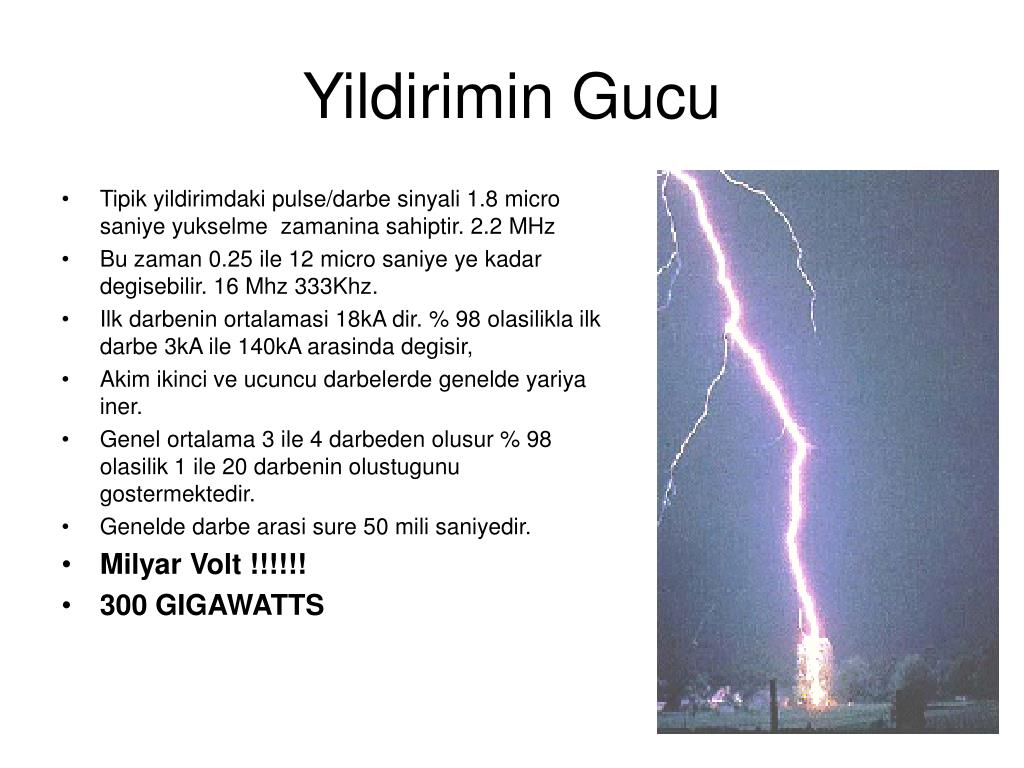

  4. Yildirimin Gucu • Tipik yildirimdaki pulse/darbe sinyali 1.8 micro saniye yukselme zamanina sahiptir. 2.2 MHz • Bu zaman 0.25 ile 12 micro saniye ye kadar degisebilir. 16 Mhz 333Khz. • Ilk darbenin ortalamasi 18kA dir. % 98 olasilikla ilk darbe 3kA ile 140kA arasinda degisir, • Akim ikinci ve ucuncu darbelerde genelde yariya iner. • Genel ortalama 3 ile 4 darbeden olusur % 98 olasilik 1 ile 20 darbenin olustugunu gostermektedir. • Genelde darbe arasi sure 50 mili saniyedir. • Milyar Volt !!!!!! • 300 GIGAWATTS

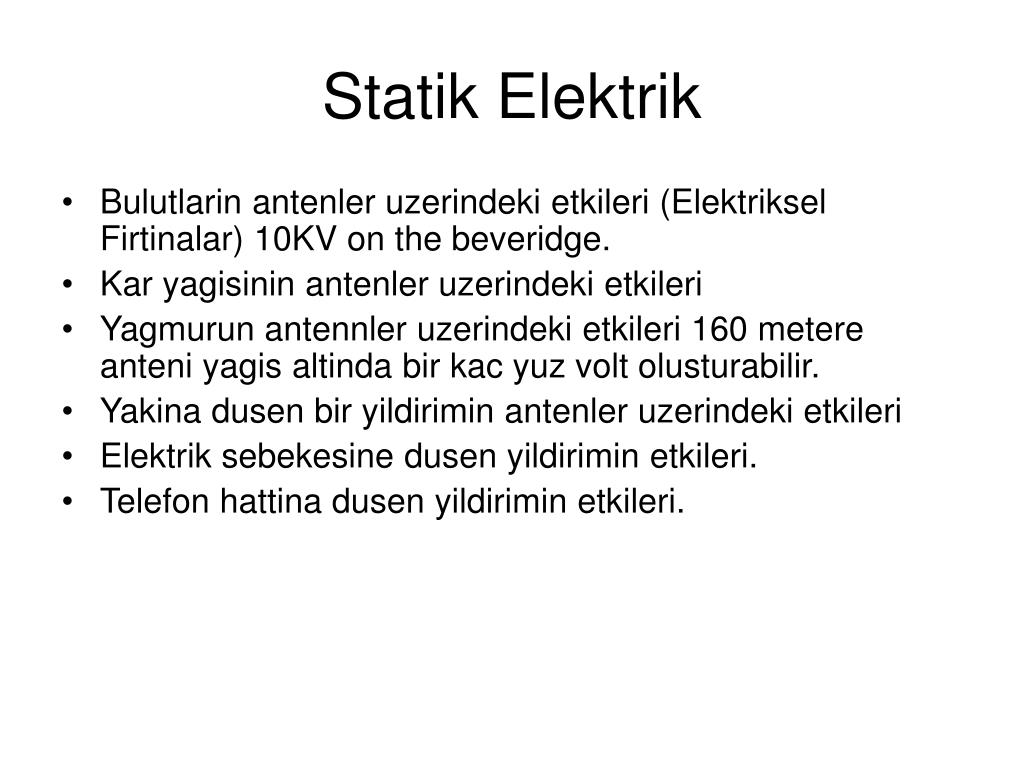

  5. Statik Elektrik • Bulutlarin antenler uzerindeki etkileri (Elektriksel Firtinalar) 10KV on the beveridge. • Kar yagisinin antenler uzerindeki etkileri • Yagmurun antennler uzerindeki etkileri 160 metere anteni yagis altinda bir kac yuz volt olusturabilir. • Yakina dusen bir yildirimin antenler uzerindeki etkileri • Elektrik sebekesine dusen yildirimin etkileri. • Telefon hattina dusen yildirimin etkileri.

  6. Korunma Tasarimi • Radyo odasina giren kablolar • Telefon • Antenler (HF,VHF,Alici) • 220V Sebeke • Anten kontrol kablosu • Bilgisayar Network baglantisi

  7. Korunma Tasarimi • Ortak Toprak • Kablolar arasi uzaklik ( En Az 1 Metre) • Statik elektrige karsi desarj uniteleri • Alpha Delta , ICE , PlyPhaser • Ev Yapisi Sivri uclu Ucgenler ve Yuksek degerli direncler. • MOV METAL OXIDE VARISTOR

  8. Korunma Tasarimi • Herzaman icin butun coax kablolarini toprak seviyesine indirip binaya giriniz. • Coax kablolarin shield kisimlarini mutlaka binaya girmeden toraklayin. • Yildirim arrestor kullanin. • Eger mumkunse antenleri bina girisinde ayirabilecek bir sistem kurun. • Anten icin kule kullaniyor iseniz kuleyi ve uzerindeki antenlerin coax kablolarini kulenin dibinde ve bina girisinde topraklayin.

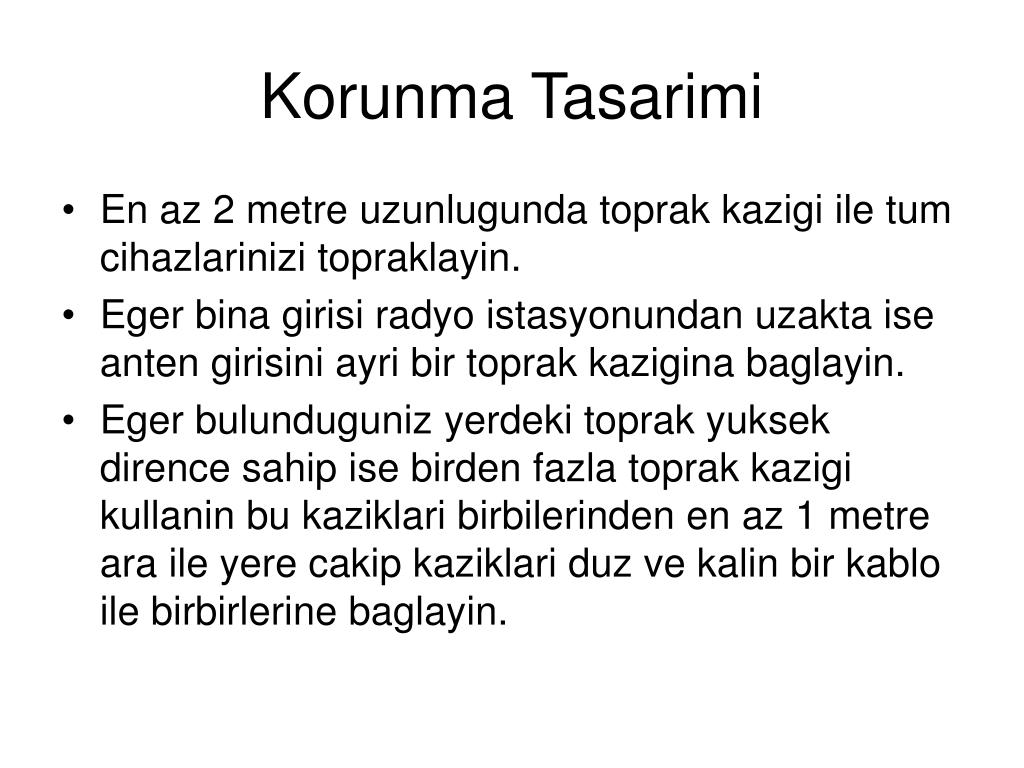

  9. Korunma Tasarimi • En az 2 metre uzunlugunda toprak kazigi ile tum cihazlarinizi topraklayin. • Eger bina girisi radyo istasyonundan uzakta ise anten girisini ayri bir toprak kazigina baglayin. • Eger bulunduguniz yerdeki toprak yuksek dirence sahip ise birden fazla toprak kazigi kullanin bu kaziklari birbilerinden en az 1 metre ara ile yere cakip kaziklari duz ve kalin bir kablo ile birbirlerine baglayin.

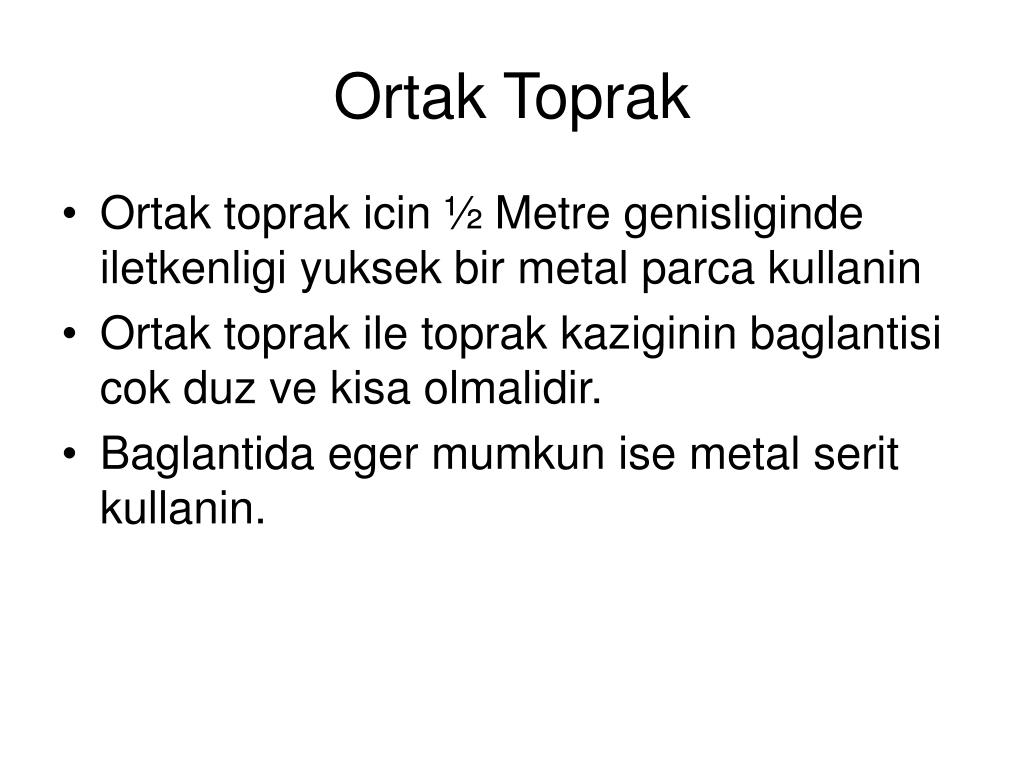

  10. Ortak Toprak • Ortak toprak icin ½ Metre genisliginde iletkenligi yuksek bir metal parca kullanin • Ortak toprak ile toprak kaziginin baglantisi cok duz ve kisa olmalidir. • Baglantida eger mumkun ise metal serit kullanin.

  11. Korunma Tasarimi • Tum baglanti noktalarini oksitlenmeden koruyun. • Yakina ( 500 metre ) dusen yildirimdan sonra tum gazli arrestor leri degistirin.

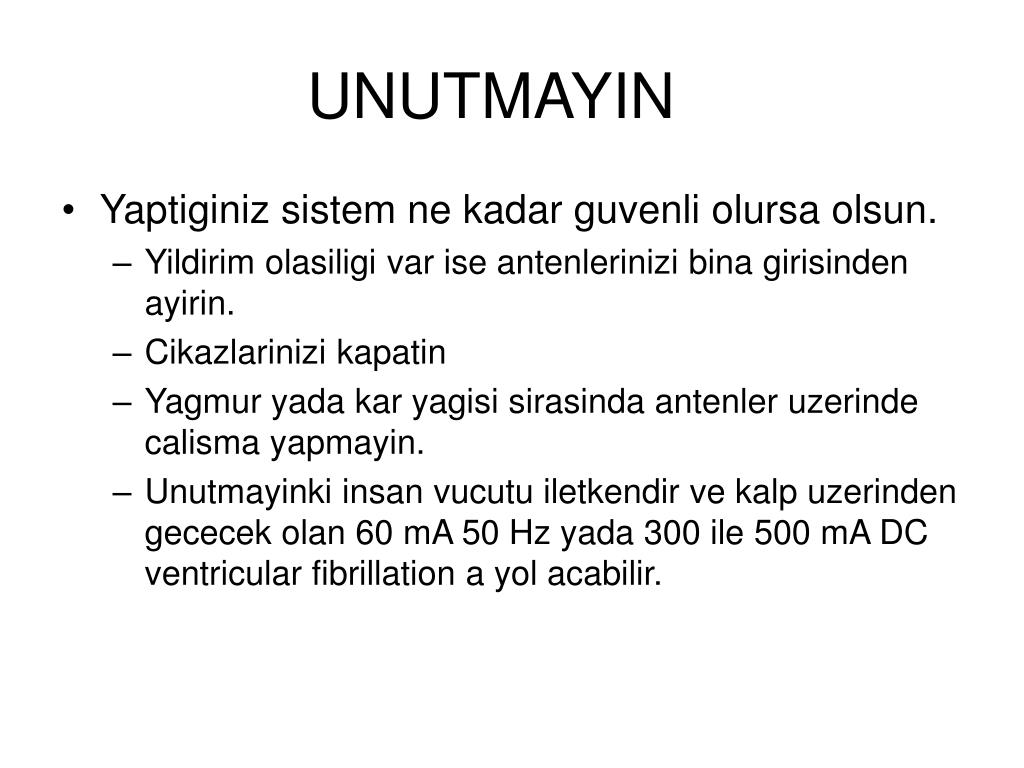

  12. UNUTMAYIN • Yaptiginiz sistem ne kadar guvenli olursa olsun. • Yildirim olasiligi var ise antenlerinizi bina girisinden ayirin. • Cikazlarinizi kapatin • Yagmur yada kar yagisi sirasinda antenler uzerinde calisma yapmayin. • Unutmayinki insan vucutu iletkendir ve kalp uzerinden gececek olan 60 mA 50 Hz yada 300 ile 500 mA DC ventricular fibrillation a yol acabilir.

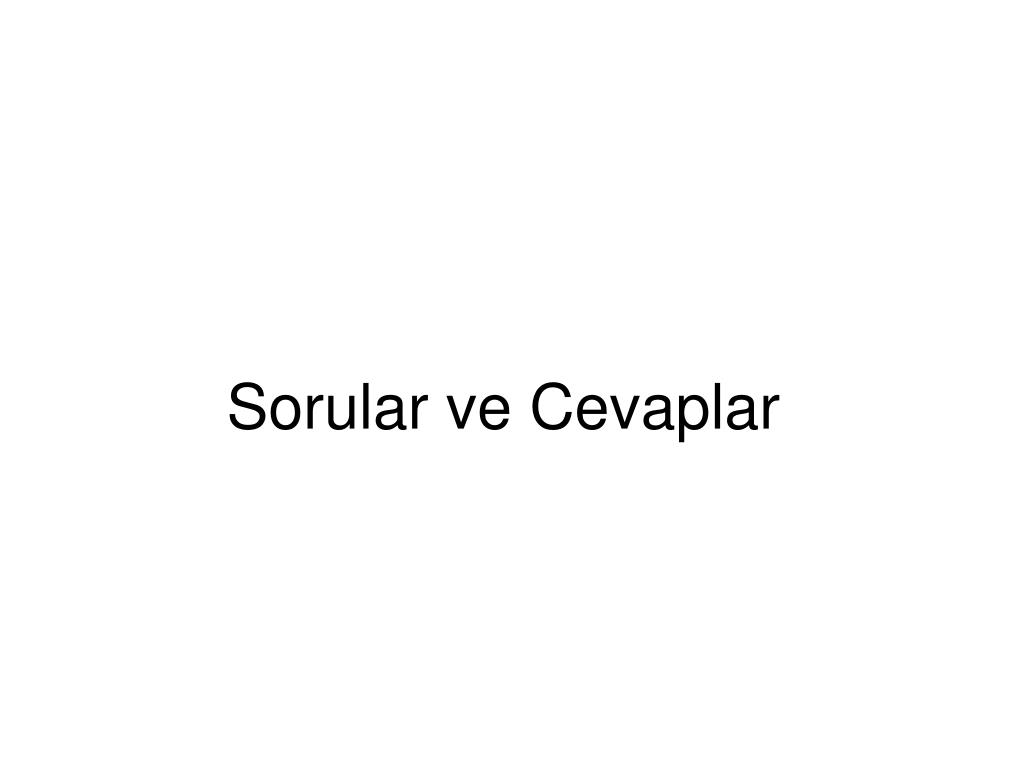

  13. Sorular ve Cevaplar
