Presentation Transcript

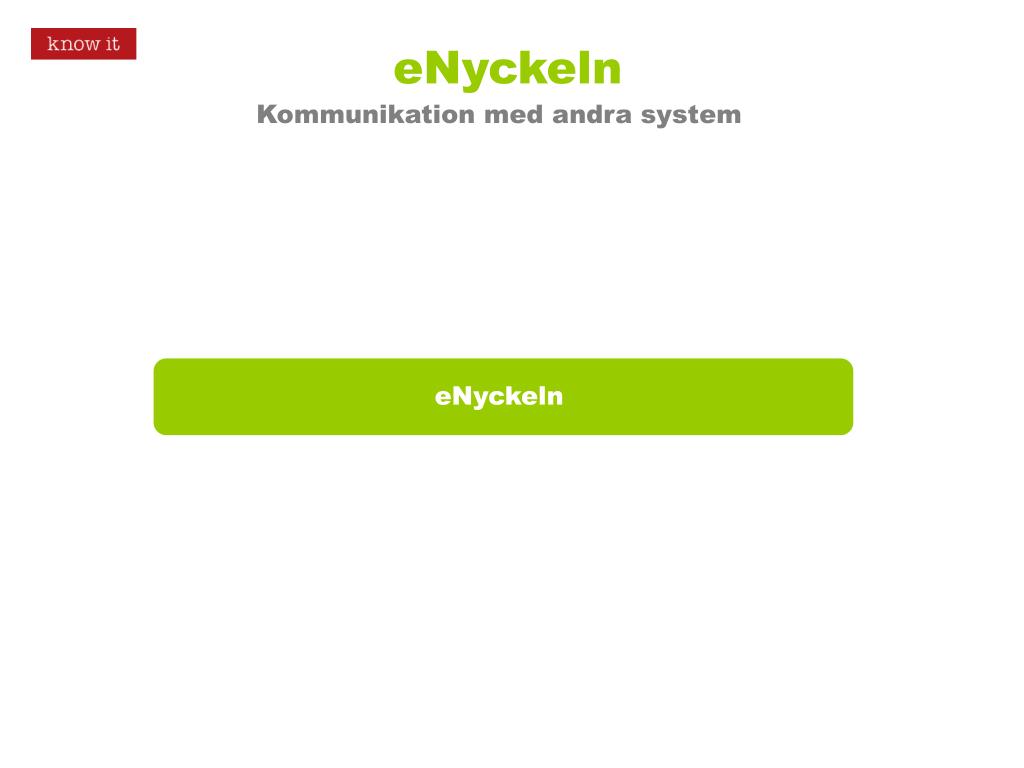

slide1

eNyckeln

Kommunikation med andra system

eNyckeln

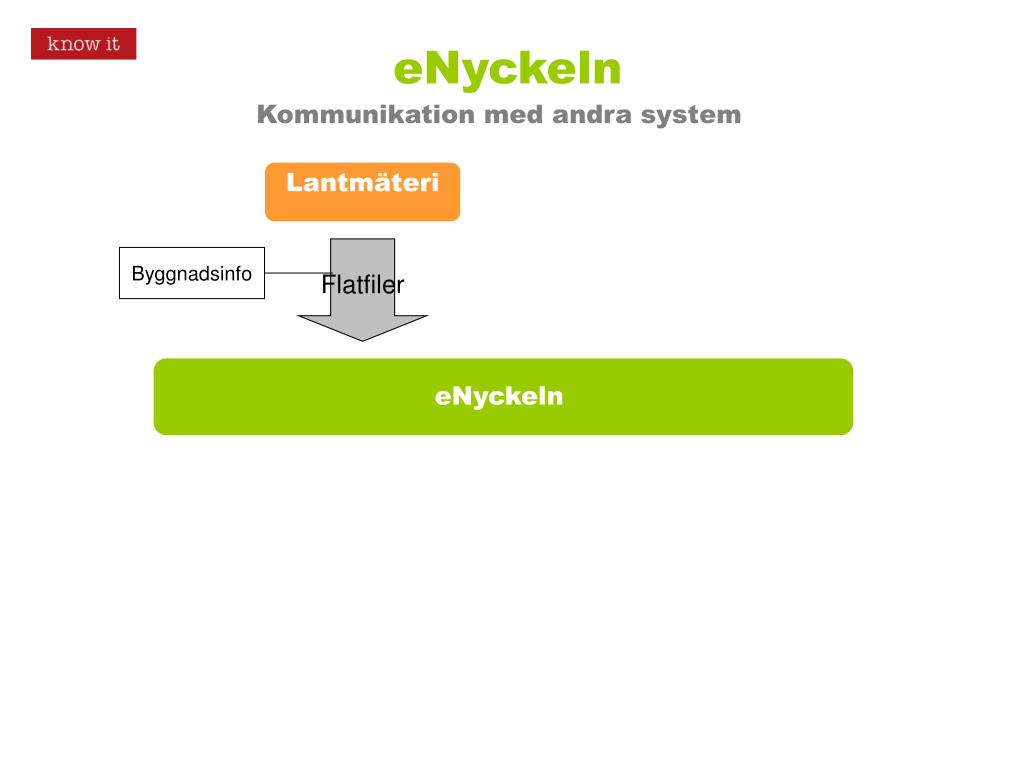

slide2

eNyckeln

Kommunikation med andra system

Lantmäteri

Flatfiler

Byggnadsinfo

eNyckeln

slide3

eNyckeln

Kommunikation med andra system

Lantmäteri

SMHI

Flatfiler

Flatfiler

Byggnadsinfo

Graddags-

info

eNyckeln

slide4

eNyckeln

Kommunikation med andra system

Lantmäteri

SMHI

Flatfiler

Flatfiler

Byggnadsinfo

Graddags-

info

eNyckeln

WebService

XML

Energi-

använding

Fastighets-system

slide5

eNyckeln

Kommunikation med andra system

Lantmäteri

SMHI

Flatfiler

Flatfiler

Byggnadsinfo

Graddags-

info

eNyckeln

WebService

XML

XML-

fil

Klassificering+

energianvändning

Energi-

använding

Fastighets-system

SCB

slide6

eNyckeln

Kommunikation med andra system

Lantmäteri

SMHI

Flatfiler

Flatfiler

Byggnadsinfo

Graddags-

info

eNyckeln

WebService

XML

?

XML

XML-

fil

Energi-

deklaration

Klassificering+

energianvändning

Energi-

använding

Fastighets-system

Boverket

SCB

slide7

eNyckeln

Kommunikation - SCB

  • Exportapplikation används för att generera XML-fil som skickas med e-post till SCB.
  • Cyklisitet: Under en period på året genereras komplett fil ett antal ggr på begäran. Manuell körning av applikationen.
  • Innehåller års-data om alla byggnader knutna till användare.
slide8

eNyckeln

Kommunikation - Fastighetssystem

  • Webservice anropas av fastighetssystem med ett XML-dokument som in-parameter.
  • Cyklisitet: När som helst. Styrs av fastighetsägaren eller systemleverantör.
  • Innehåller minst en byggnad och en period med energianvändningsdata.
  • Ännu ej implementerat av systemleverantörer.
slide9

eNyckeln

SCB – DataExport.xml

<dataExport xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" year="2006“ xmlns="http://www.enyckeln.se">

<taxUnits>

<taxUnit id=“111111-1" typeCode="320">

<buildings>

<building id="1-123456" isComplete="true" buildingYear="1988" isSmall="false">

<realEstate id=“987654321" designation=“KALLE 99" municipality="OSBY" />

<category>

<noFloors>2</noFloors>

<noAppartments>5</noAppartments>

<noStairways>0</noStairways>

</category>

<areaDistribution areaConcept="BRA" heatedSpaceRentPerc="100">

<area type="Bostad" m2="429" />

</areaDistribution>

<heatInstallation>

<heatUnit type="VP-Berg" media="El" distribution="Vatten" />

</heatInstallation>

<coolInstallation>

<comfort />

<process />

</coolInstallation>

<ventInstallation>

<ventUnit type="F" />

</ventInstallation>

… forts…

slide10

eNyckeln

SCB – DataExport.xml

…forts…

<energySavings>

<energySaving type="Vattenbesparing" year="2004" />

</energySavings>

<energyUsage>

<media type="El" quality="Uppmätt">

<usage type="Drift" unit="MWh" quality="BeräknatUppskattat" value="0.925" />

<usage type="Värme" unit="MWh" quality="BeräknatUppskattat" value="17.575" />

</media>

<media type="Vatten" quality="Uppmätt">

<usage type="Kallvatten" unit="m3" quality="BeräknatUppskattat" value="220" />

<usage type="Varmvatten" unit="m3" quality="BeräknatUppskattat" value="330" />

</media>

</energyUsage>

</building>

</buildings>

</taxUnit>

.

.

</dataExport>

slide11

eNyckeln

Fastighetssystem - DataEntry.xml

<dataEntry xmlns="http://www.enyckeln.se" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

xsi:schemaLocation="http://www.enyckeln.se http://www.enyckeln.se/XmlDataEntry/DataEntry1.1.xsd">

<buildings>

<building id="1-111111">

<period year="2006" month="1">

<media type="El" unit="MWh" quality="Measured">

<usage type="Heating" quality="Measured" value="15"/>

<usage type="ComfortCooling" quality="Calculated" value="500"/>

<usage type="Operating" quality="Measured" value="35"/>

<usage type="RentalArea" quality="Measured" value="1000"/>

</media>

<media type="DistrictHeating" unit="kWh" quality="Measured">

<usage type="Heating" quality="Measured" value="15"/>

</media>

<media type="DistrictCooling" unit="kWh" quality="Measured">

<usage type="ComfortCooling" quality="Calculated" value="500"/>

</media>

<media type="Water" unit="m3" quality="Measured">

<usage type="HotWater" quality="Measured" value="800"/>

<usage type="ColdWater" quality="Measured" value="3000"/>

</media>

</period>

<period year=”2006” month=”2”>
