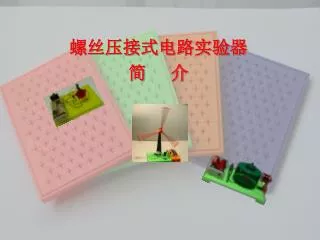

  1. 螺丝压接式电路实验器 简 介

  2. 螺孔板

  3. 螺孔板的外观 品字形排列98个螺孔 四周的边槽用来安装其它相关构件

  4. 螺孔的基本结构 图1是一个螺孔的正视图，图2是它A－A方向的剖面图；从正面看到的四条槽，向里面其实是四个倒立的正三角形，其中各有一条直角边向中间的螺孔“开通”，它们的四条斜边通到距离螺孔深度三分之一的地方。

  5. 请看一个螺孔的模型 槽的斜边 两条向外开通的直角边 螺孔深度3分之1处

  6. 螺丝压接的基本方法

  7. 根据螺孔板设计特点，使用过程特别注意以下三点：根据螺孔板设计特点，使用过程特别注意以下三点： 1、元件引脚或导线裸头要求挺直，插进螺孔时沿着槽口 斜面，使线头接触到螺孔底部； 2、制作电路时，先固定引脚较多、且引脚是在同一边的 元件，如三极管、发光二极管等，然后固定引脚在两 端的元件，如电阻、普通二极管等，最后连接导线； 3、在同一螺孔内固定另一个元件的引脚时 ，先把螺丝 起高，同时把引脚头部斜插并碰到螺丝，继续起高螺 丝，直到引脚进入螺孔，适度拧紧螺丝。

  8. 同向端电子元器件 Ø5发光二极管 电容器 三极管 光敏电阻 Ø3发光二极管

  9. 相向端电子元器件 晶体二极管 电阻器

  10. 以小功放调幅收音机为例

  11. 多种形式的螺丝压接式连接

  12. 喇叭引出线

  13. 可变电容器引出线 侧插压接法

  14. 电源引出线 反插压接法
