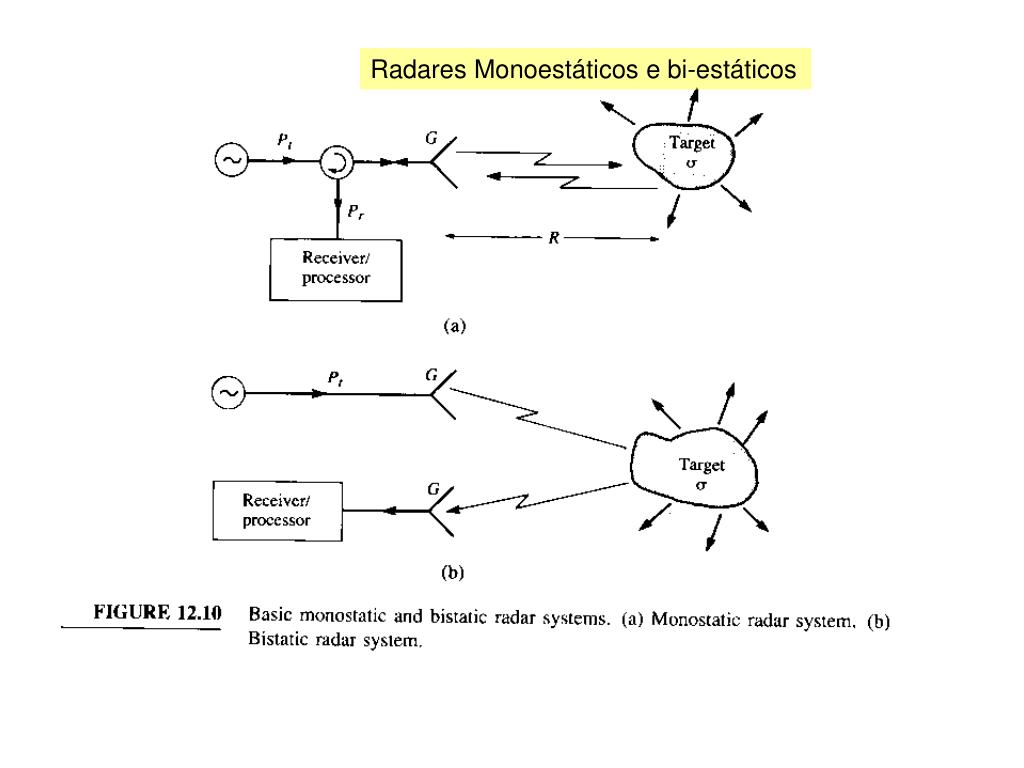

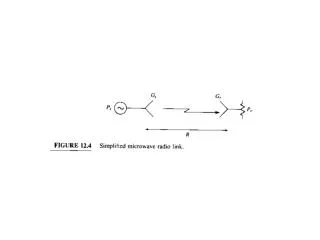

Radares Monoestáticos e bi-estáticos. RADARES O alvo é um avião e as antenas de emissão e recepção estão orientadas de modo que a sua direção de radiação máxima está apontada em cada instante para o alvo. A potência intersectada pelo avião é proporcional à densidade de potência incidente.
E N D

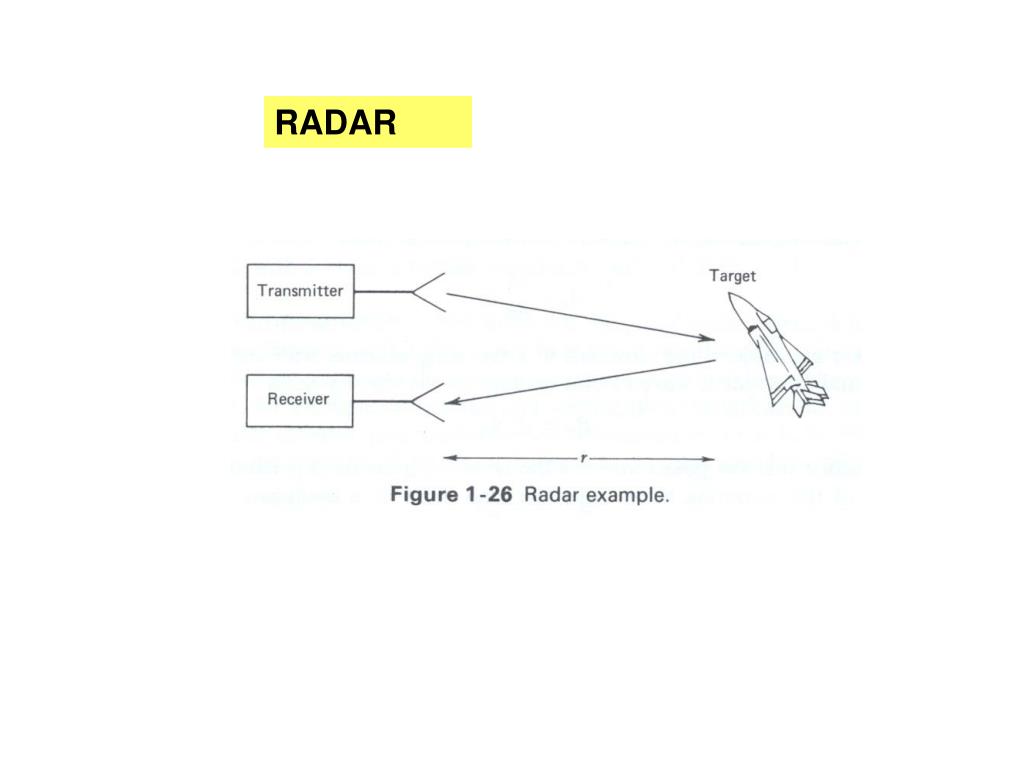

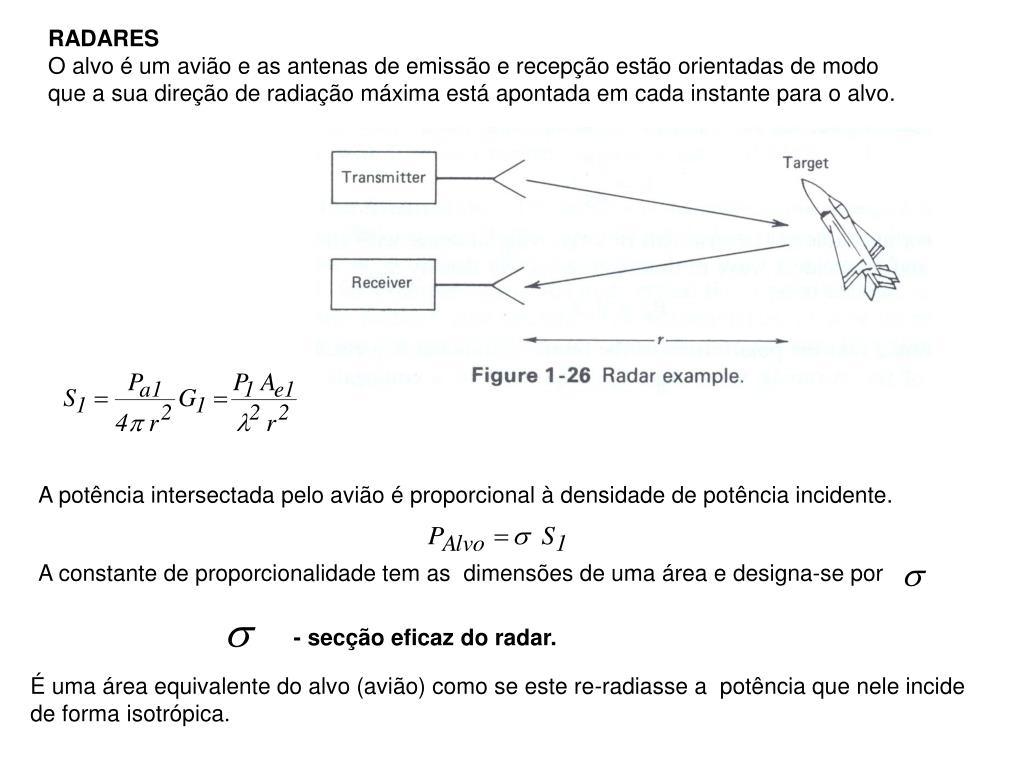

RADARES O alvo é um avião e as antenas de emissão e recepção estão orientadas de modo que a sua direção de radiação máxima está apontada em cada instante para o alvo. A potência intersectada pelo avião é proporcional à densidade de potência incidente. A constante de proporcionalidade tem as dimensões de uma área e designa-se por - secção eficaz do radar. É uma área equivalente do alvo (avião) como se este re-radiasse a potência que nele incide de forma isotrópica.

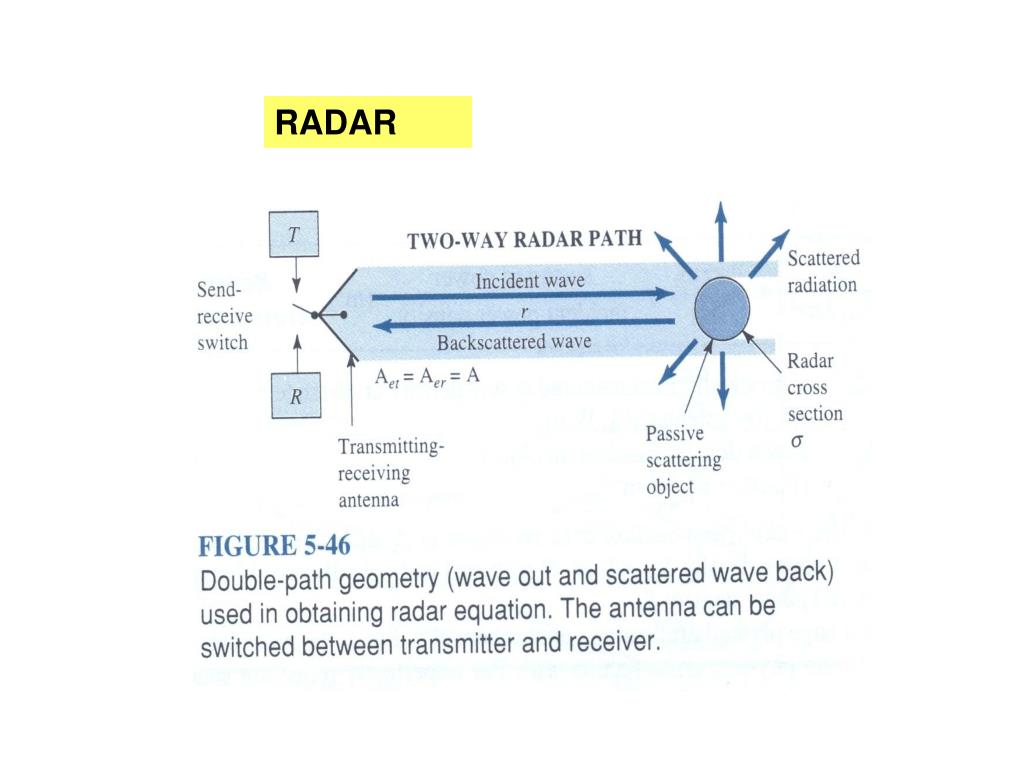

Embora a potência incidente não seja re-radiada pelo alvo de forma isotrópica, a forma como ela é espalhada (“scattered”) pelo alvonão é relevante dado que a recepção amostra essa potência apenas segundo uma direcção, e estamos só preocupados com o que acontece segundo essa direcção. Assim a densidade da potência espalhada Sscat é contabilizada por: No receptor a potência disponível é dada por: Combinando as equações anteriores obtém-se:

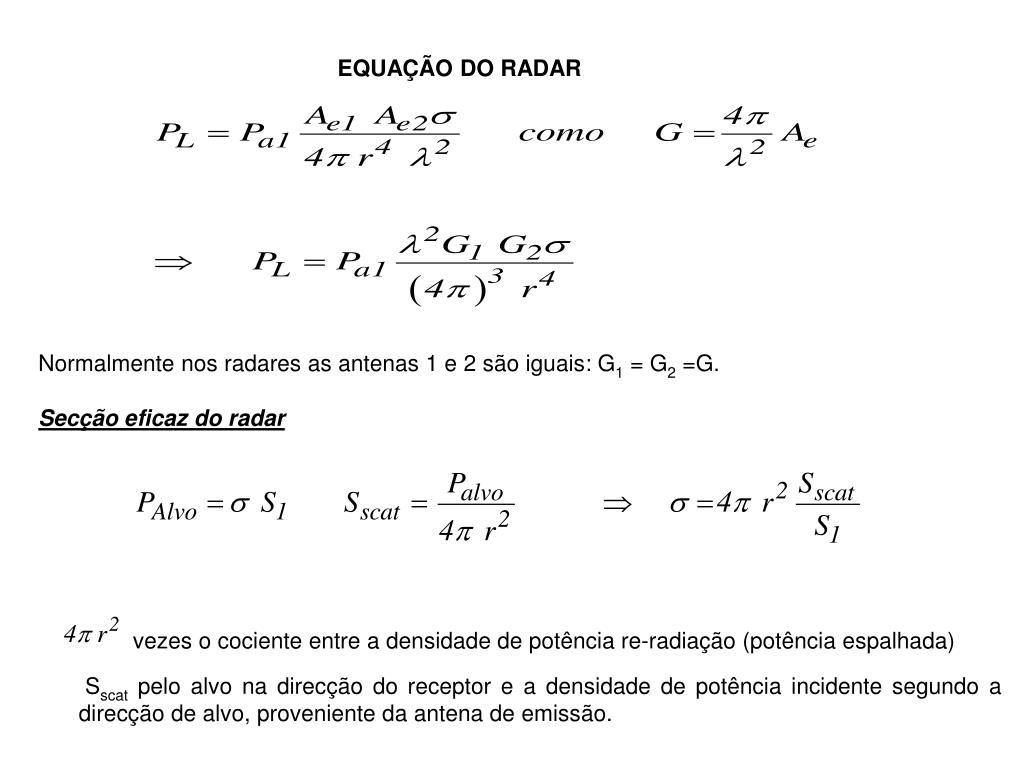

EQUAÇÃO DO RADAR Normalmente nos radares as antenas 1 e 2 são iguais: G1 = G2 =G. Secção eficaz do radar vezes o cociente entre a densidade de potência re-radiação (potência espalhada) Sscat pelo alvo na direcção do receptor e a densidade de potência incidente segundo a direcção de alvo, proveniente da antena de emissão.

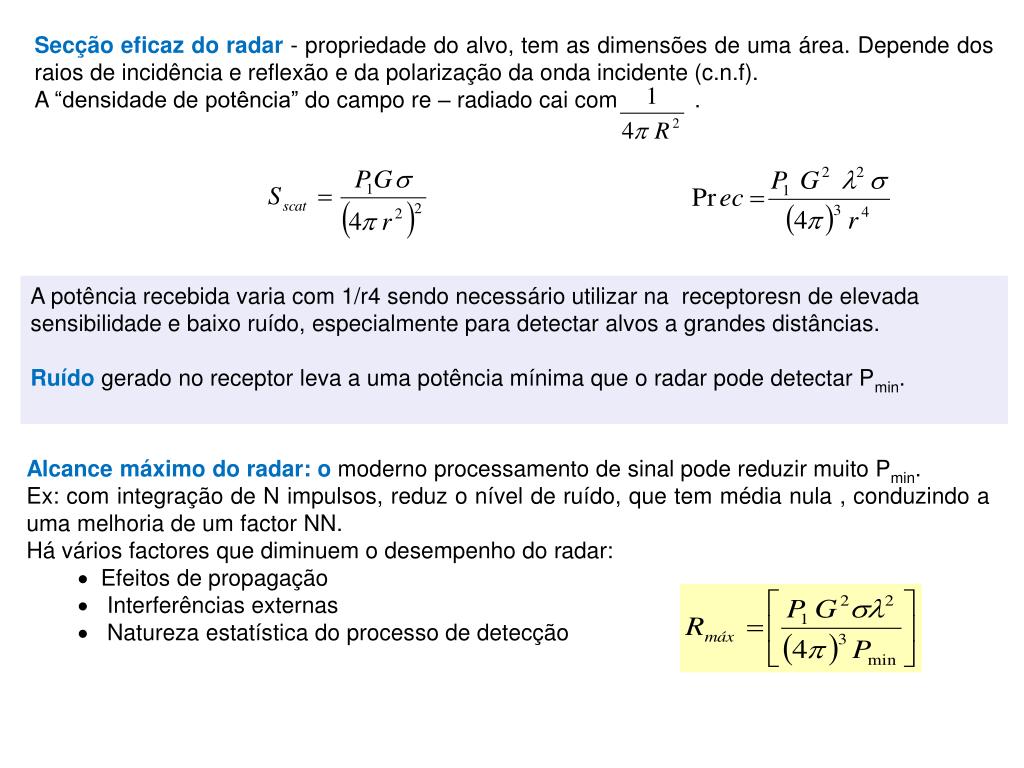

Secção eficaz do radar- propriedade do alvo, tem as dimensões de uma área. Depende dos raios de incidência e reflexão e da polarização da onda incidente (c.n.f). A “densidade de potência” do campo re – radiado cai com . A potência recebida varia com 1/r4 sendo necessário utilizar na receptoresn de elevada sensibilidade e baixo ruído, especialmente para detectar alvos a grandes distâncias. Ruído gerado no receptor leva a uma potência mínima que o radar pode detectar Pmin. • Alcance máximo do radar: o moderno processamento de sinal pode reduzir muito Pmin. • Ex: com integração de N impulsos, reduz o nível de ruído, que tem média nula , conduzindo a uma melhoria de um factor NN. • Há vários factores que diminuem o desempenho do radar: • Efeitos de propagação • Interferências externas • Natureza estatística do processo de detecção
