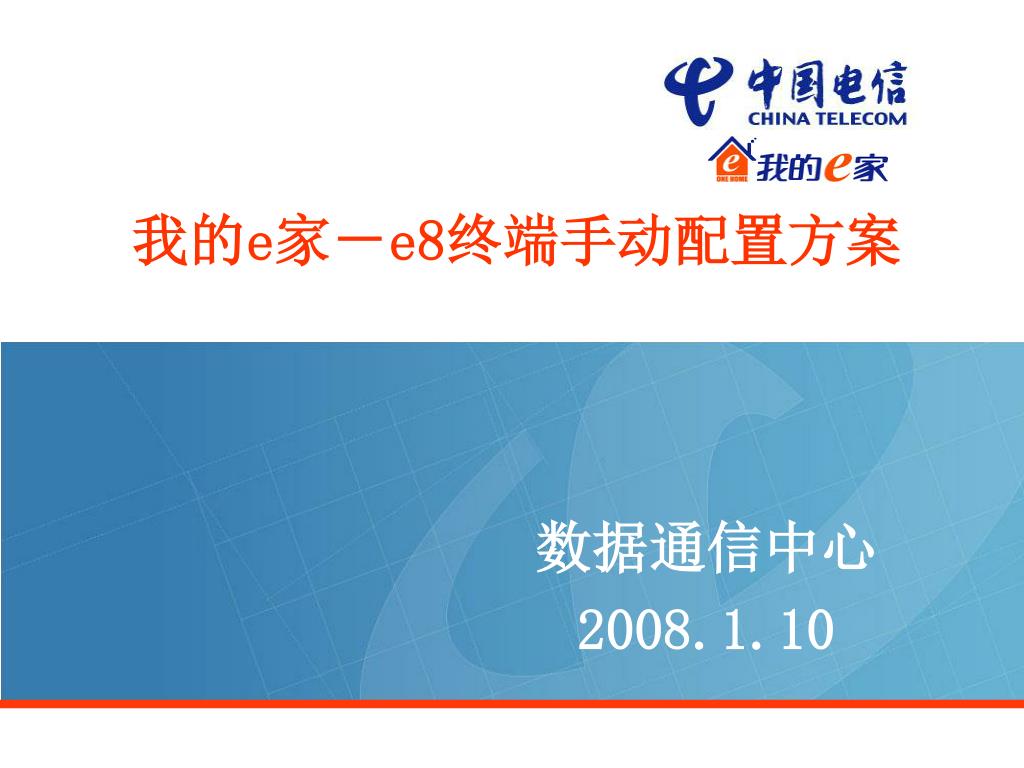

  1. 我的e家－e8终端手动配置方案 数据通信中心 2008.1.10

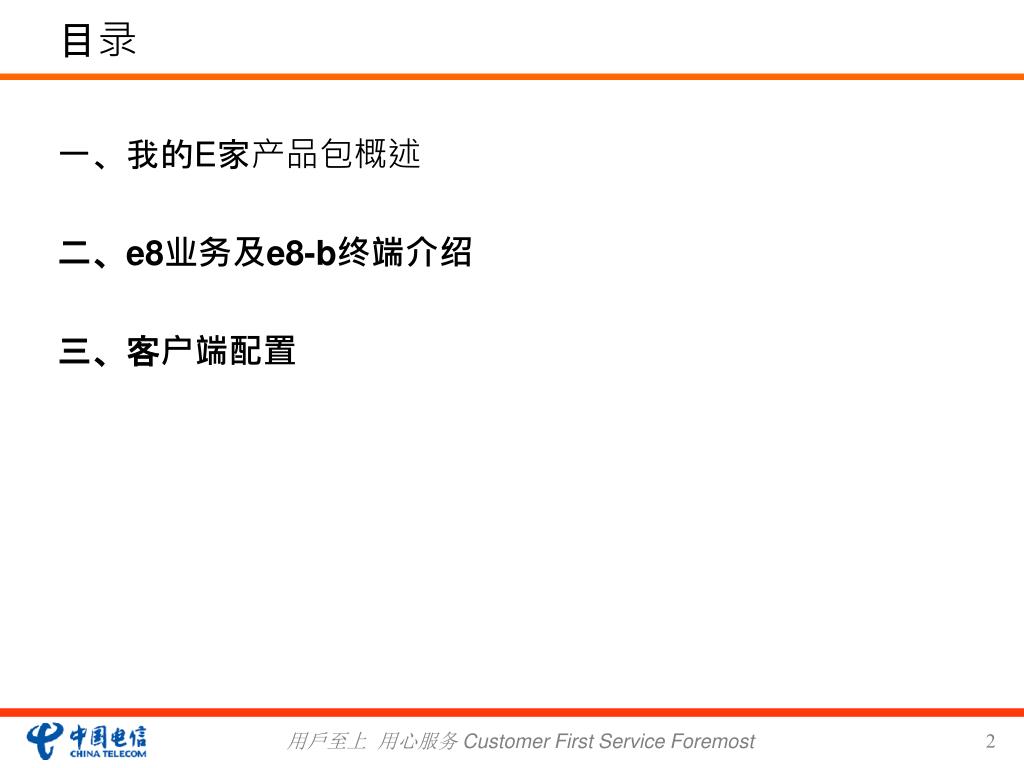

  2. 目录 一、我的E家产品包概述 二、e8业务及e8-b终端介绍 三、客户端配置

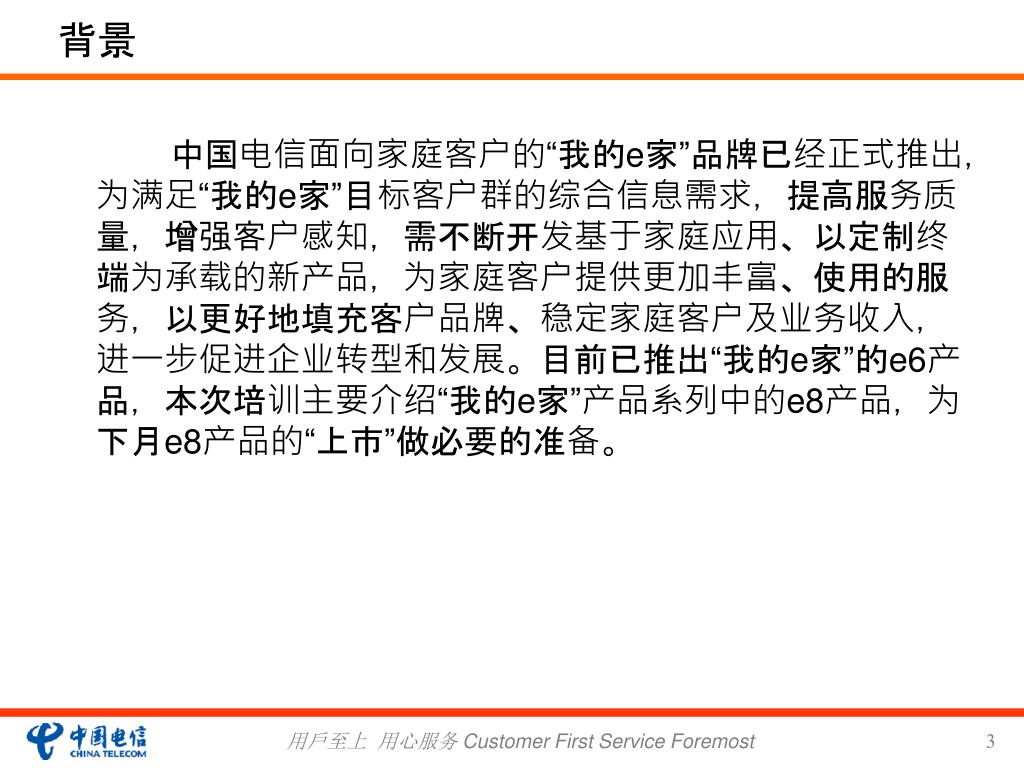

  3. 背景 中国电信面向家庭客户的“我的e家”品牌已经正式推出，为满足“我的e家”目标客户群的综合信息需求，提高服务质量，增强客户感知，需不断开发基于家庭应用、以定制终端为承载的新产品，为家庭客户提供更加丰富、使用的服务，以更好地填充客户品牌、稳定家庭客户及业务收入，进一步促进企业转型和发展。目前已推出“我的e家”的e6产品，本次培训主要介绍“我的e家”产品系列中的e8产品，为下月e8产品的“上市”做必要的准备。

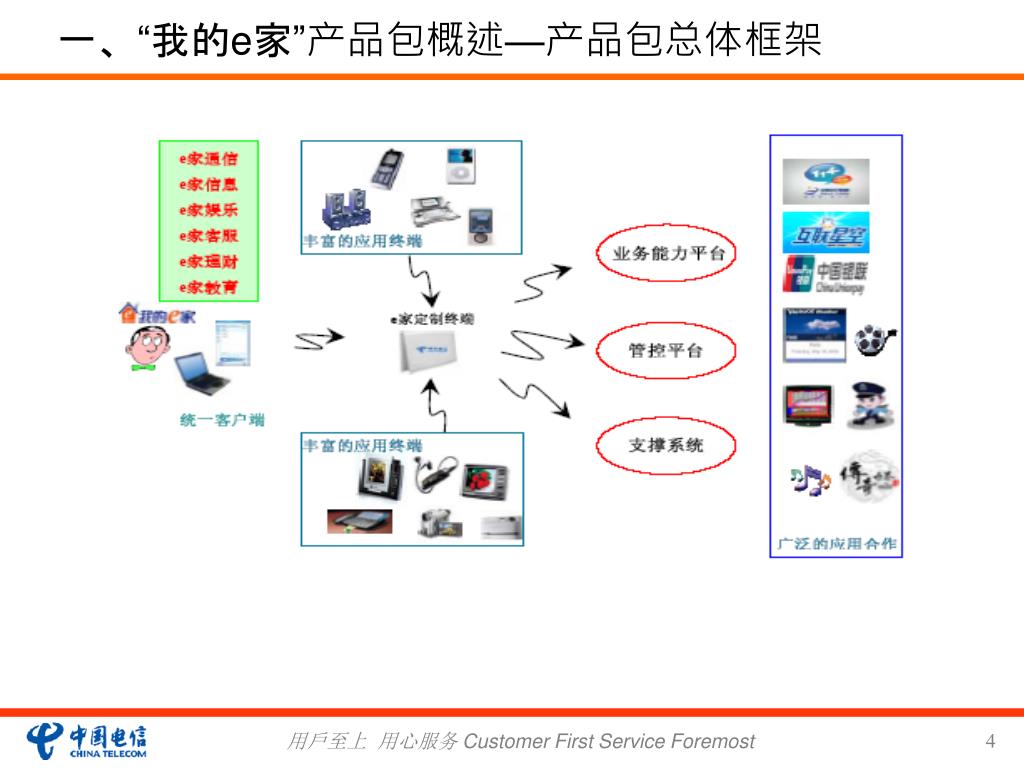

  4. 一、“我的e家”产品包概述—产品包总体框架一、“我的e家”产品包概述—产品包总体框架

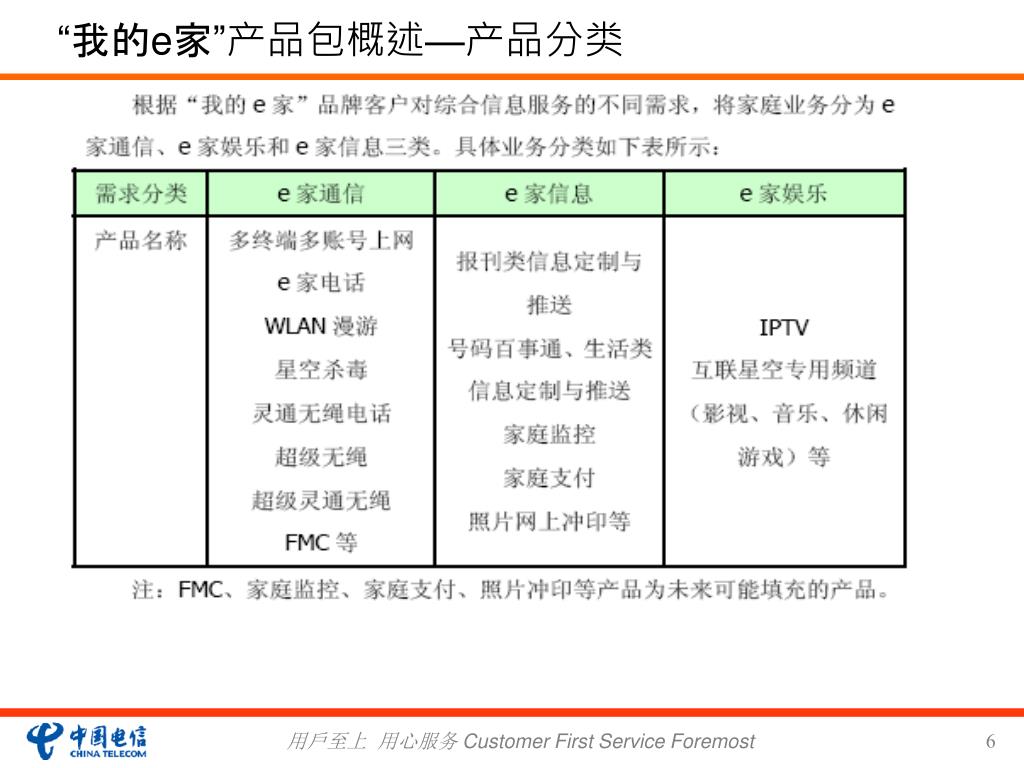

  5. “我的e家”产品包概述—产品分类

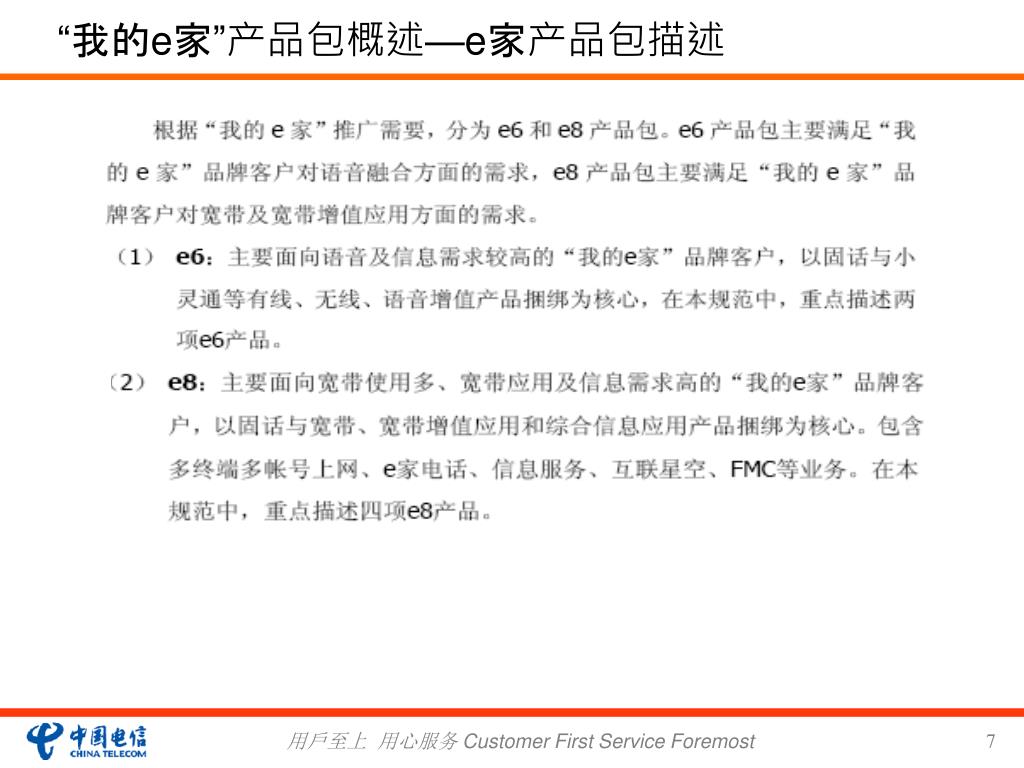

  6. “我的e家”产品包概述—e家产品包描述

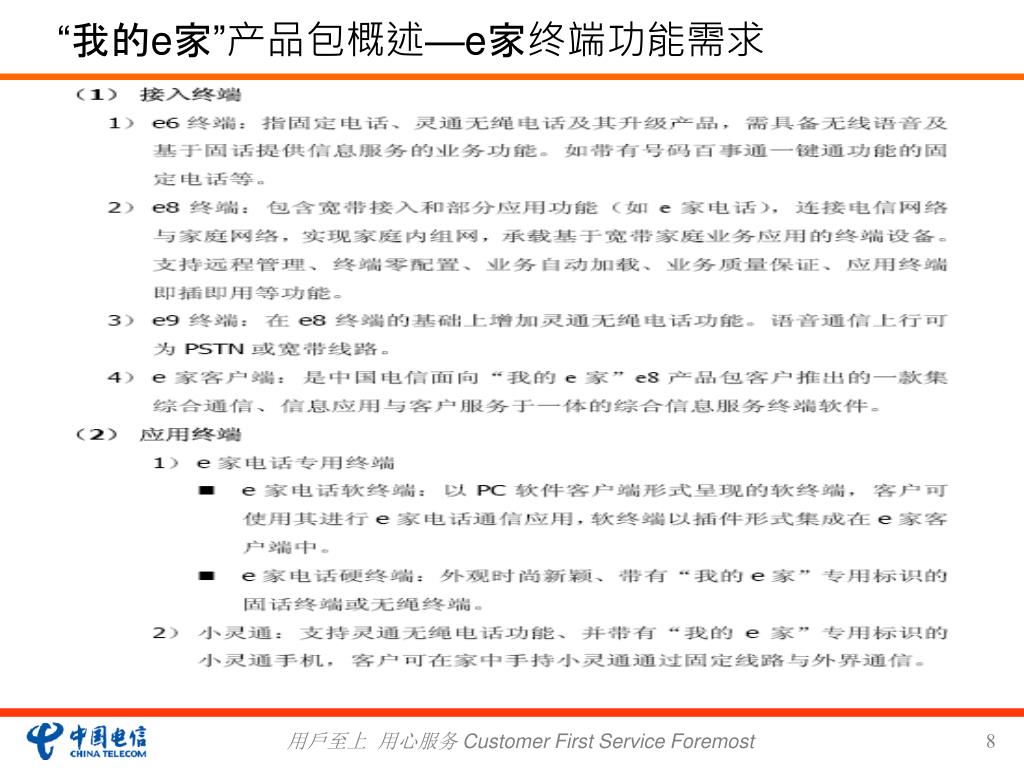

  7. “我的e家”产品包概述—e家终端功能需求

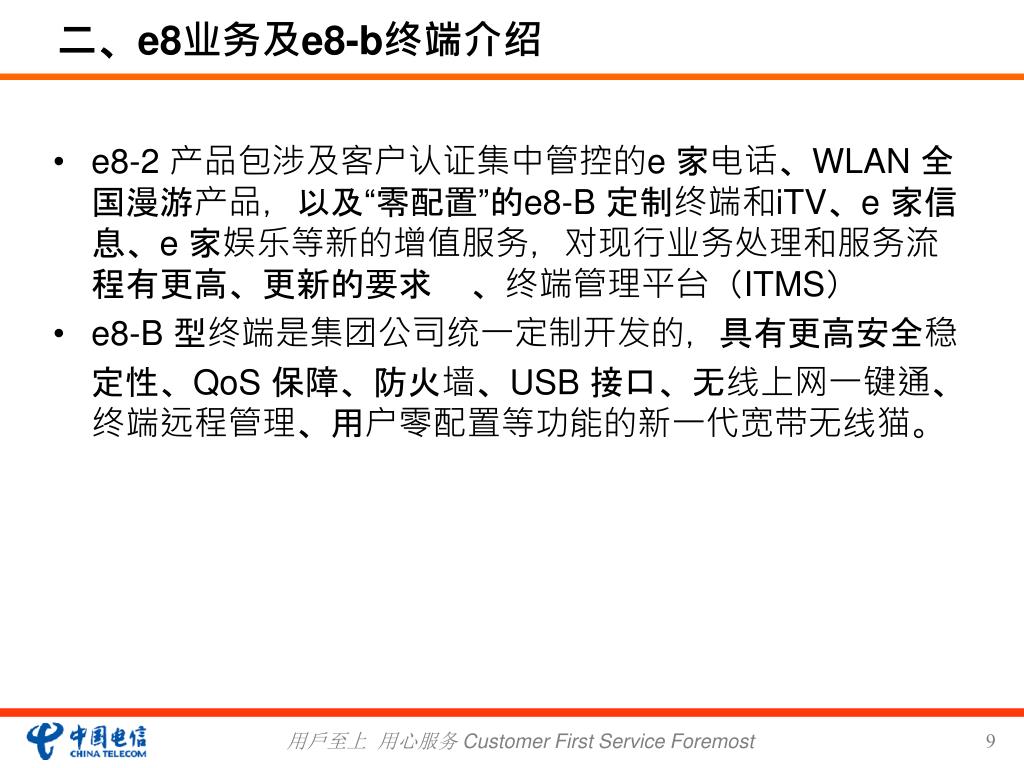

  8. 二、e8业务及e8-b终端介绍 • e8-2 产品包涉及客户认证集中管控的e 家电话、WLAN 全国漫游产品，以及“零配置”的e8-B 定制终端和iTV、e 家信息、e 家娱乐等新的增值服务，对现行业务处理和服务流程有更高、更新的要求 、终端管理平台（ITMS） • e8-B 型终端是集团公司统一定制开发的，具有更高安全稳 定性、QoS 保障、防火墙、USB 接口、无线上网一键通、终端远程管理、用户零配置等功能的新一代宽带无线猫。

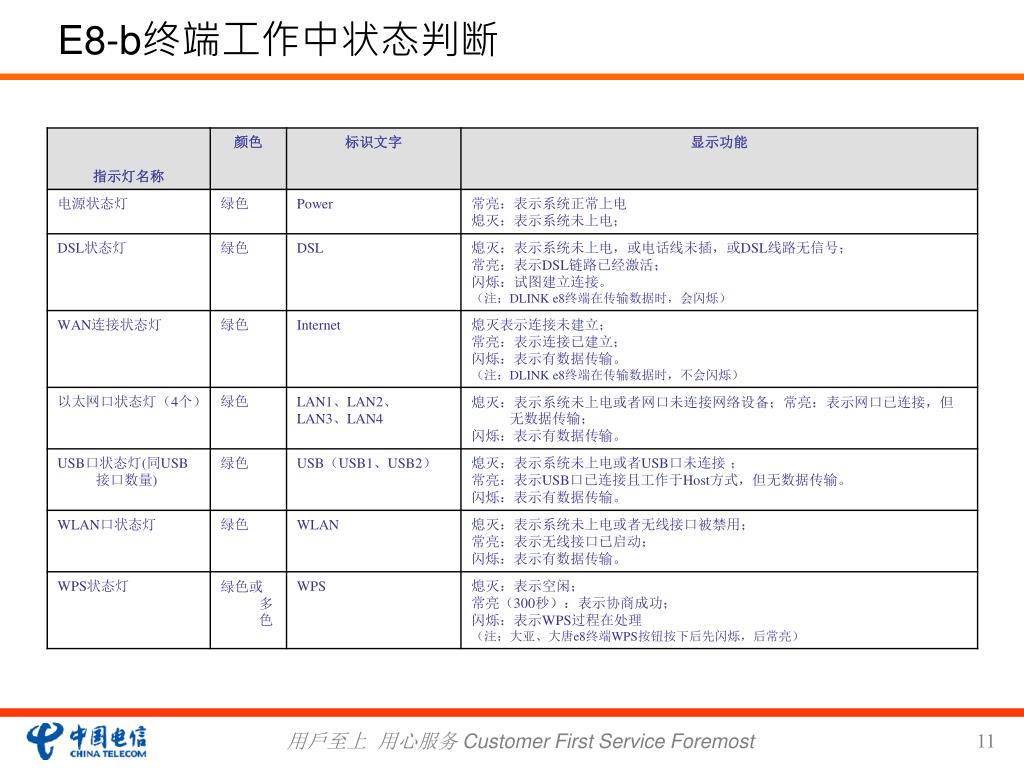

  9. E8-b终端工作中状态判断

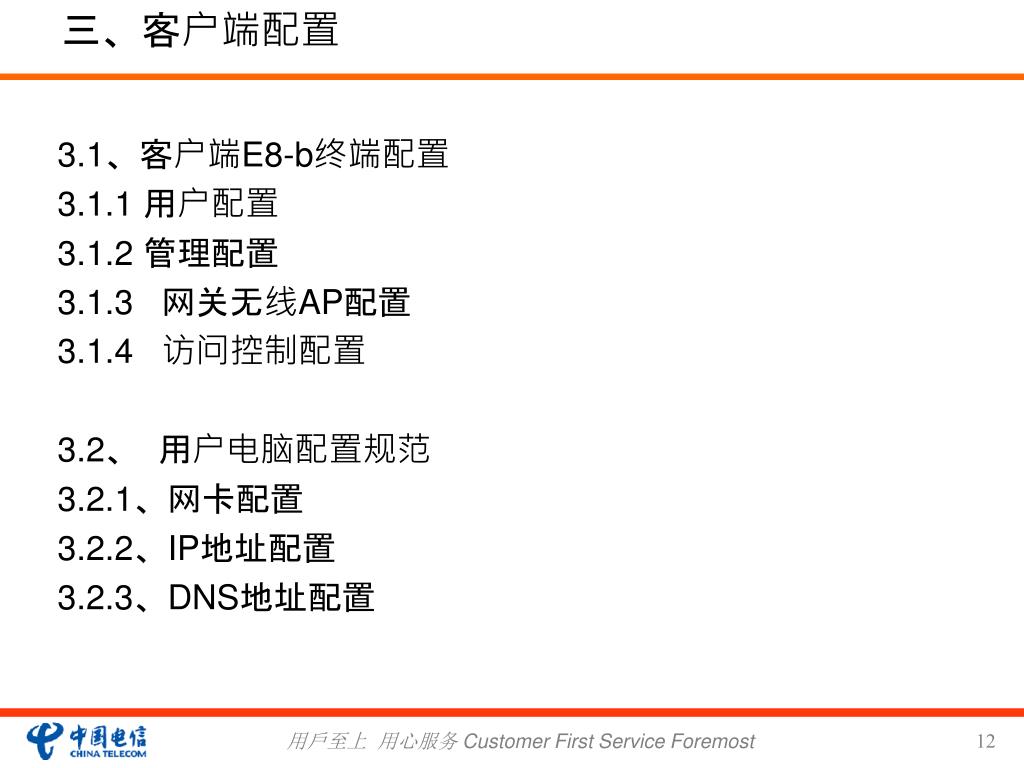

  10. 三、客户端配置 3.1、客户端E8-b终端配置 3.1.1 用户配置 3.1.2 管理配置 3.1.3 网关无线AP配置 3.1.4 访问控制配置 3.2、 用户电脑配置规范 3.2.1、网卡配置 3.2.2、IP地址配置 3.2.3、DNS地址配置

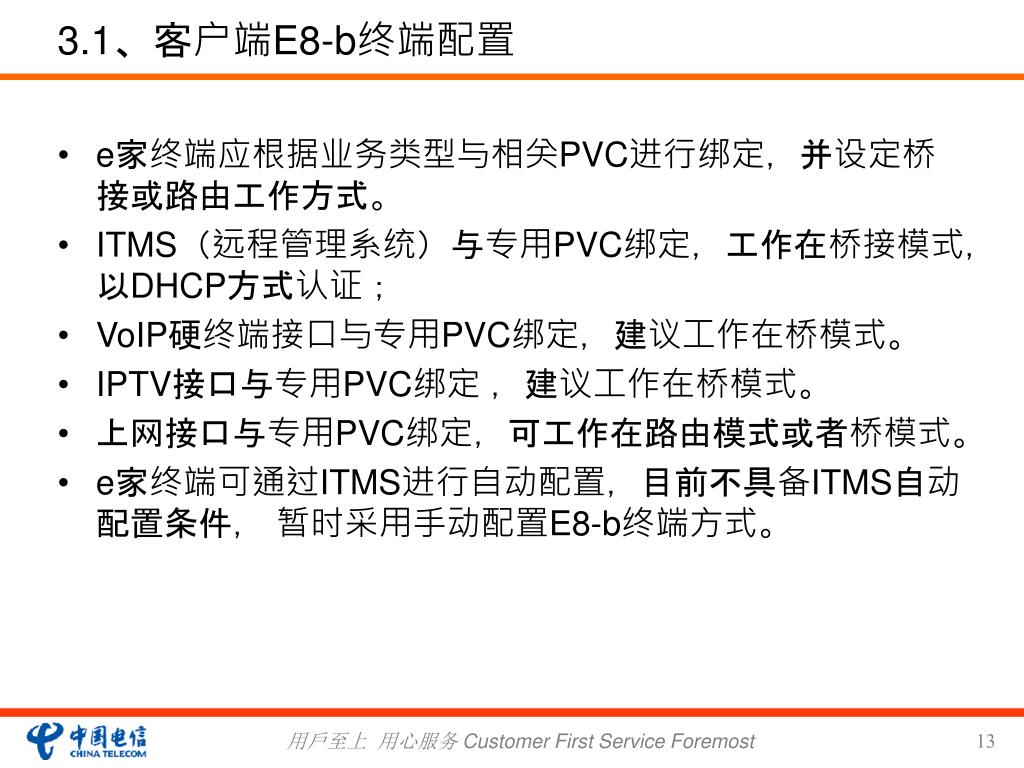

  11. 3.1、客户端E8-b终端配置 • e家终端应根据业务类型与相关PVC进行绑定，并设定桥接或路由工作方式。 • ITMS（远程管理系统）与专用PVC绑定，工作在桥接模式，以DHCP方式认证； • VoIP硬终端接口与专用PVC绑定，建议工作在桥模式。 • IPTV接口与专用PVC绑定 ，建议工作在桥模式。 • 上网接口与专用PVC绑定，可工作在路由模式或者桥模式。 • e家终端可通过ITMS进行自动配置，目前不具备ITMS自动配置条件， 暂时采用手动配置E8-b终端方式。

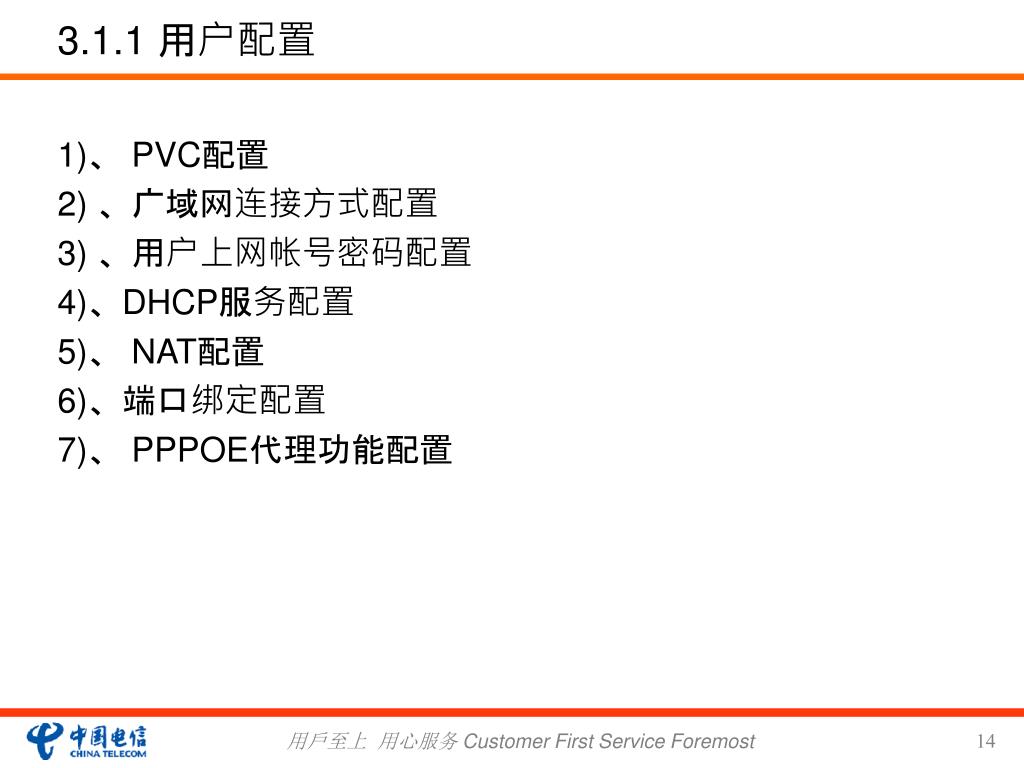

  12. 3.1.1 用户配置 1)、 PVC配置 2) 、广域网连接方式配置 3) 、用户上网帐号密码配置 4)、DHCP服务配置 5)、 NAT配置 6)、端口绑定配置 7)、 PPPOE代理功能配置

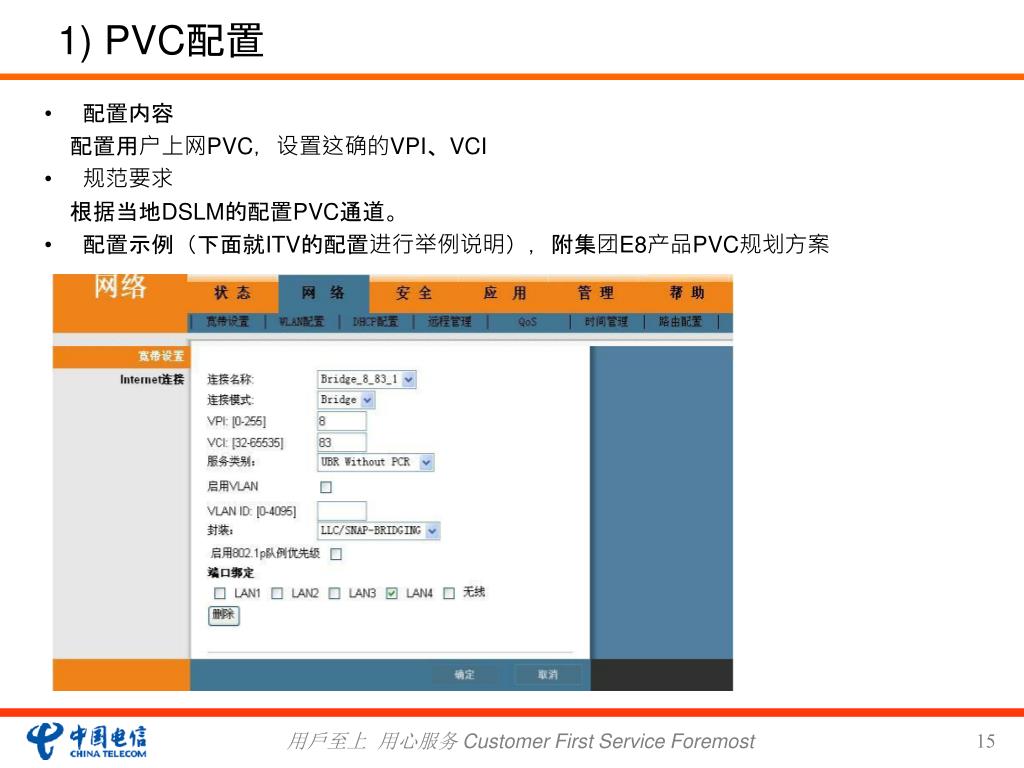

  13. 1) PVC配置 • 配置内容 配置用户上网PVC，设置这确的VPI、VCI • 规范要求 根据当地DSLM的配置PVC通道。 • 配置示例（下面就ITV的配置进行举例说明），附集团E8产品PVC规划方案

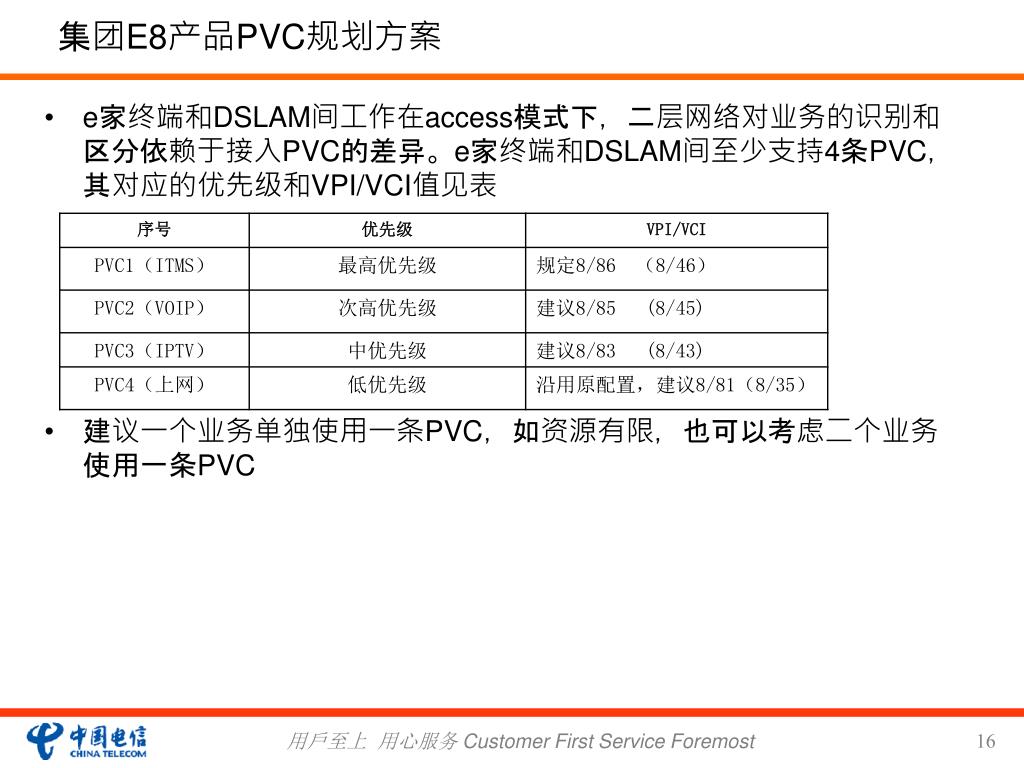

  14. 集团E8产品PVC规划方案 • e家终端和DSLAM间工作在access模式下，二层网络对业务的识别和区分依赖于接入PVC的差异。e家终端和DSLAM间至少支持4条PVC，其对应的优先级和VPI/VCI值见表 • 建议一个业务单独使用一条PVC，如资源有限，也可以考虑二个业务使用一条PVC

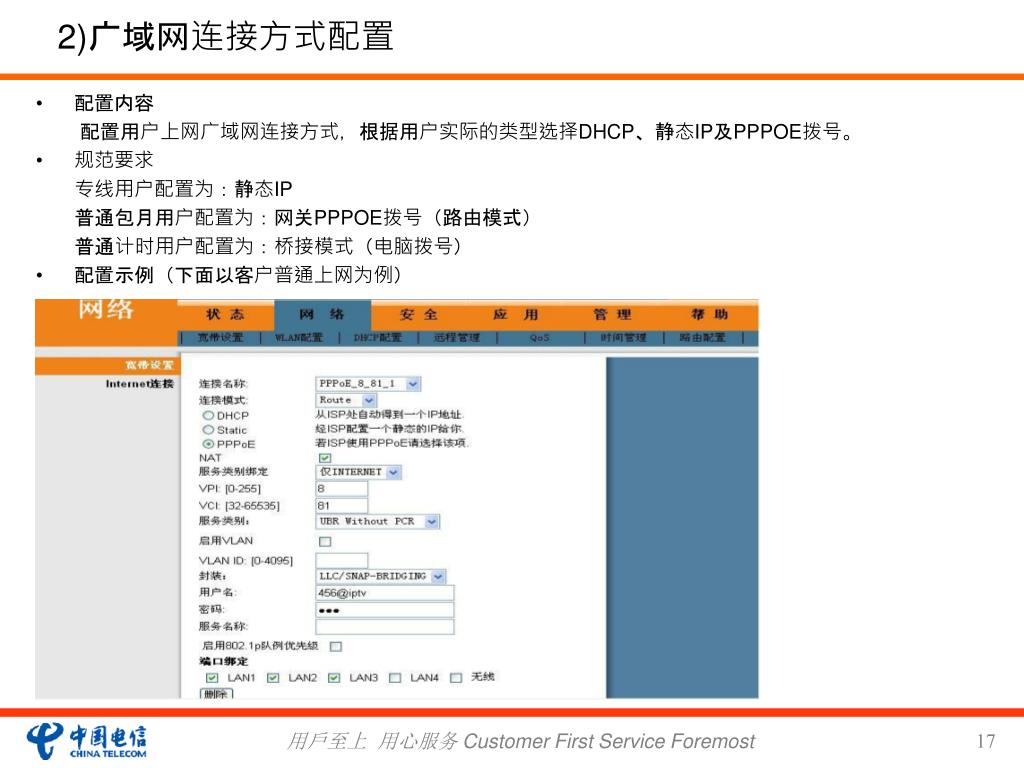

  15. 2)广域网连接方式配置 • 配置内容 配置用户上网广域网连接方式，根据用户实际的类型选择DHCP、静态IP及PPPOE拨号。 • 规范要求 专线用户配置为：静态IP 普通包月用户配置为：网关PPPOE拨号（路由模式） 普通计时用户配置为：桥接模式（电脑拨号） • 配置示例（下面以客户普通上网为例）

  16. 3) 用户上网帐号密码配置 • 配置内容 在网关PPPOE拨号（路由模式）时，配置中国电信为用户上网分配的帐号及密码。 • 规范要求 要求按中国电信ADSL宽带帐号的规则配置。 • 配置示例

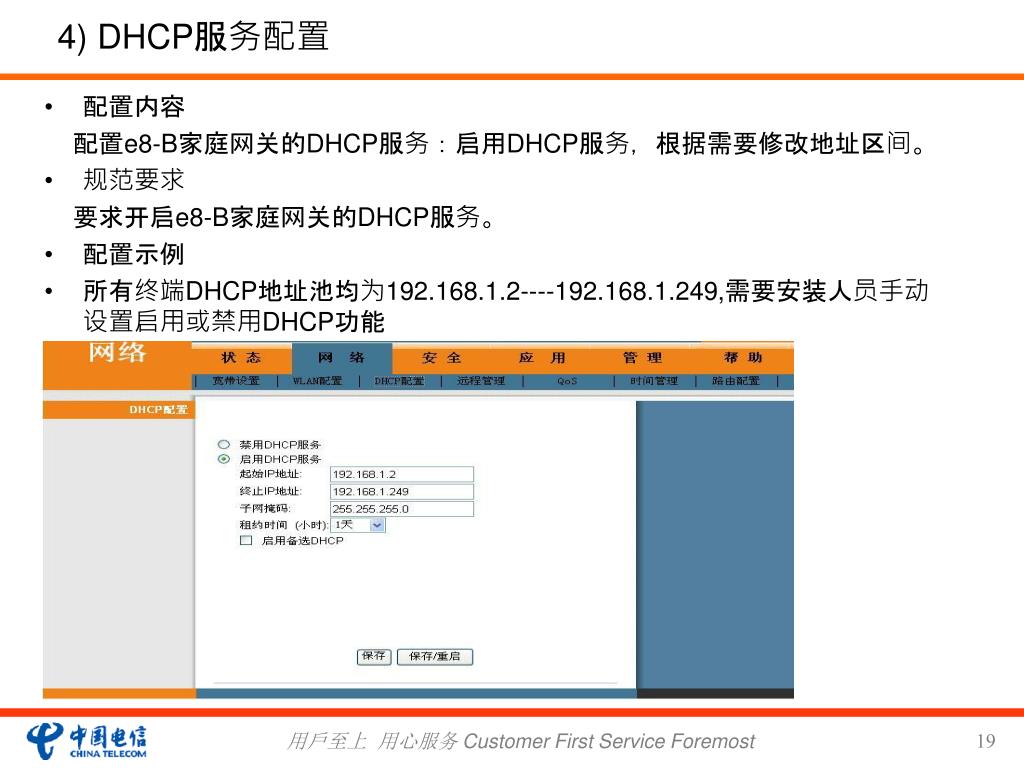

  17. 4) DHCP服务配置 • 配置内容 配置e8-B家庭网关的DHCP服务：启用DHCP服务，根据需要修改地址区间。 • 规范要求 要求开启e8-B家庭网关的DHCP服务。 • 配置示例 • 所有终端DHCP地址池均为192.168.1.2----192.168.1.249,需要安装人员手动设置启用或禁用DHCP功能

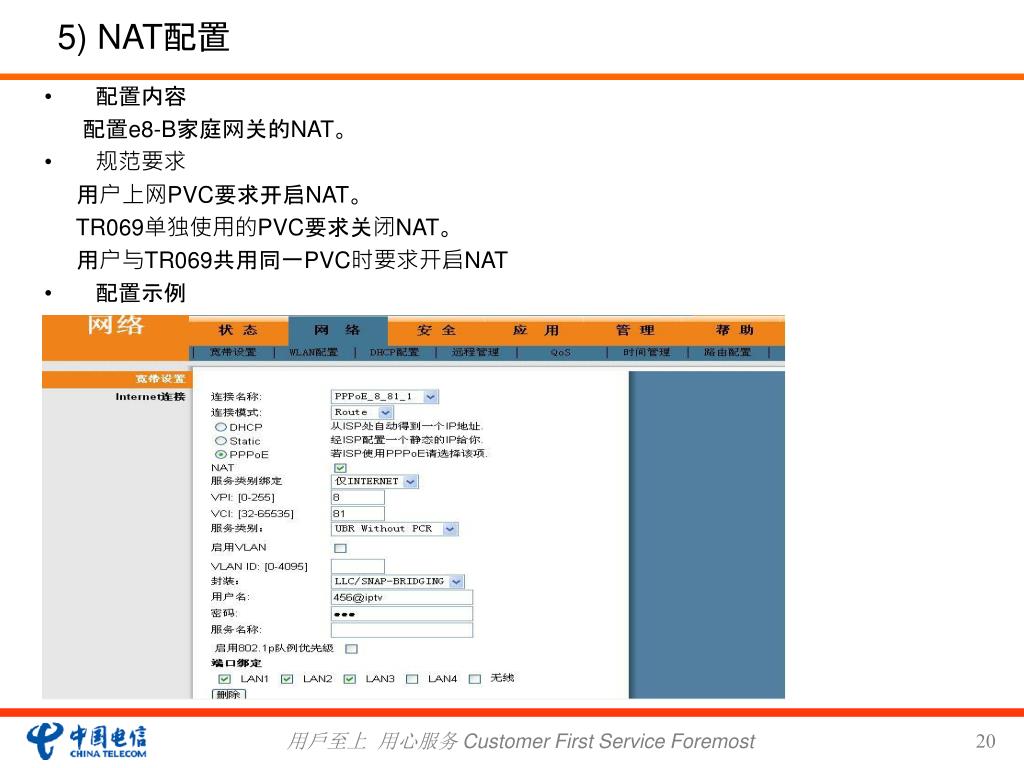

  18. 5) NAT配置 • 配置内容 配置e8-B家庭网关的NAT。 • 规范要求 用户上网PVC要求开启NAT。 TR069单独使用的PVC要求关闭NAT。 用户与TR069共用同一PVC时要求开启NAT • 配置示例

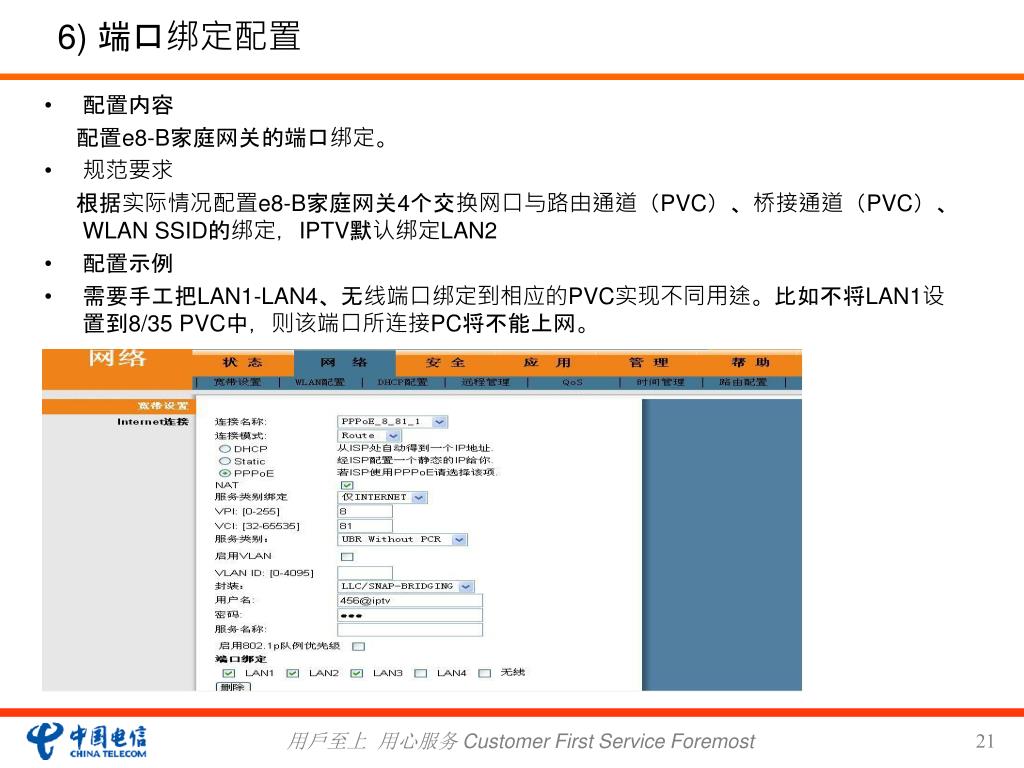

  19. 6) 端口绑定配置 • 配置内容 配置e8-B家庭网关的端口绑定。 • 规范要求 根据实际情况配置e8-B家庭网关4个交换网口与路由通道（PVC）、桥接通道（PVC）、WLAN SSID的绑定，IPTV默认绑定LAN2 • 配置示例 • 需要手工把LAN1-LAN4、无线端口绑定到相应的PVC实现不同用途。比如不将LAN1设置到8/35 PVC中，则该端口所连接PC将不能上网。

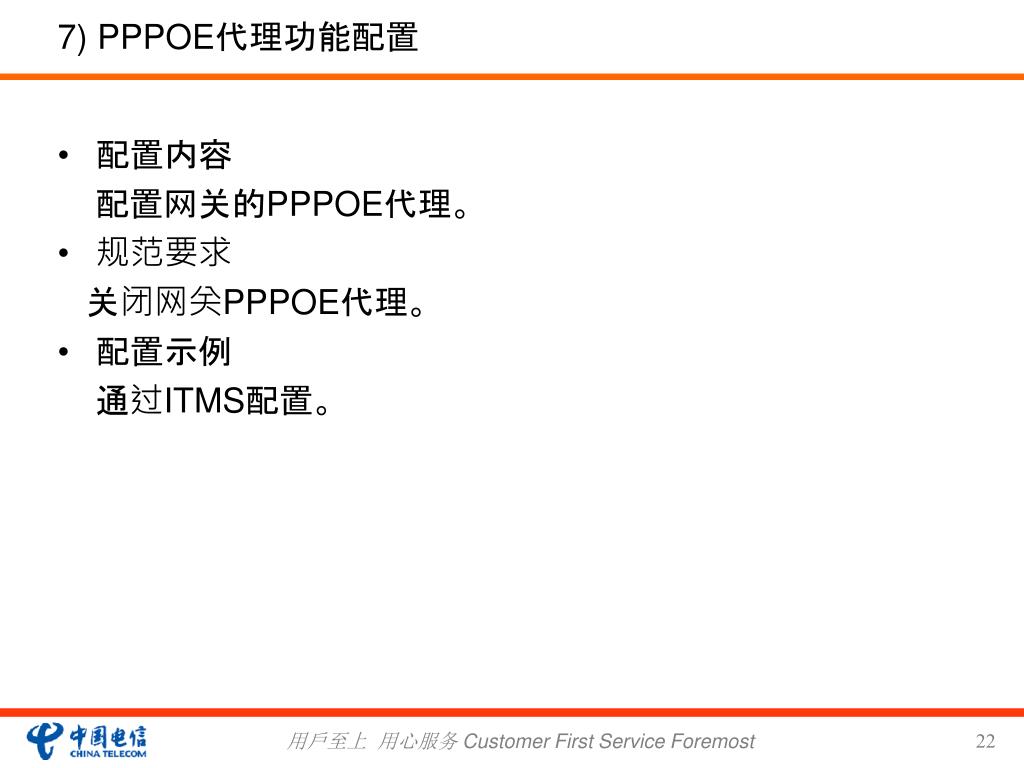

  20. 7) PPPOE代理功能配置 • 配置内容 配置网关的PPPOE代理。 • 规范要求 关闭网关PPPOE代理。 • 配置示例 通过ITMS配置。

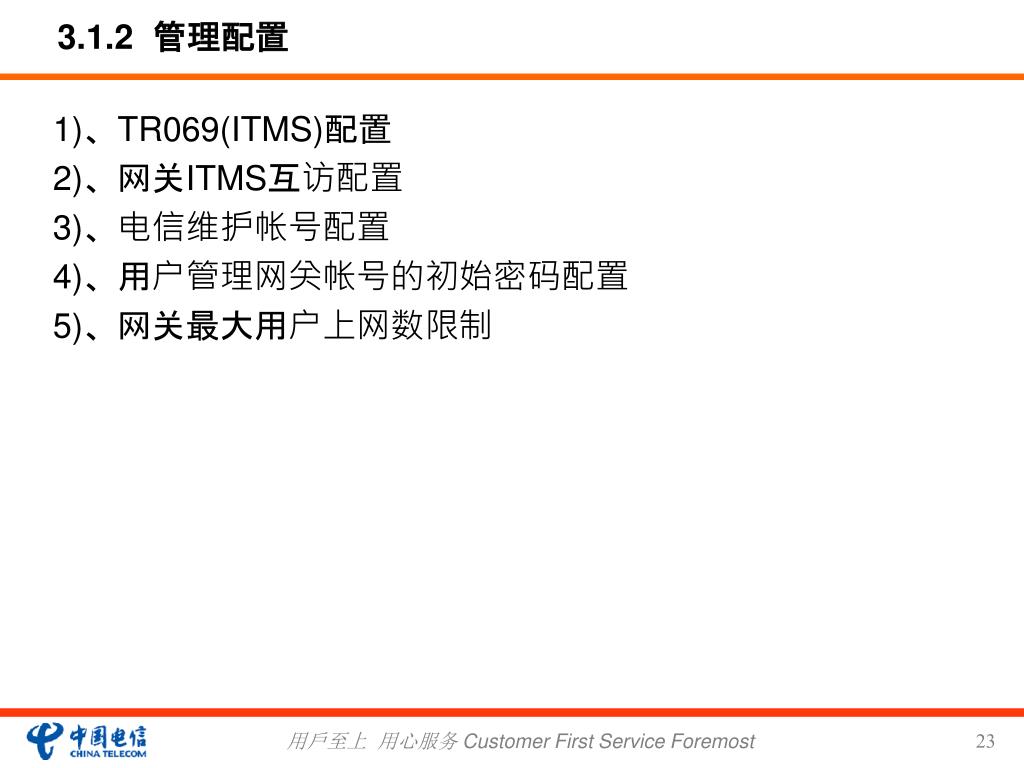

  21. 3.1.2 管理配置 1)、TR069(ITMS)配置 2)、网关ITMS互访配置 3)、电信维护帐号配置 4)、用户管理网关帐号的初始密码配置 5)、网关最大用户上网数限制

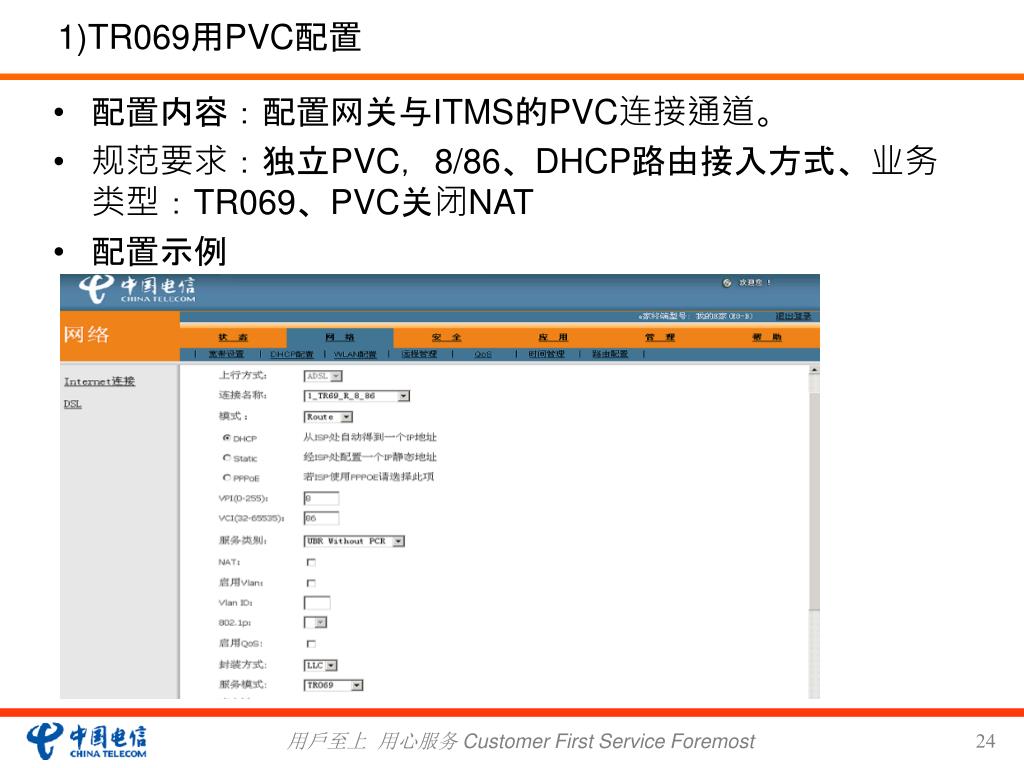

  22. 1)TR069用PVC配置 • 配置内容：配置网关与ITMS的PVC连接通道。 • 规范要求：独立PVC，8/86、DHCP路由接入方式、业务类型：TR069、PVC关闭NAT • 配置示例

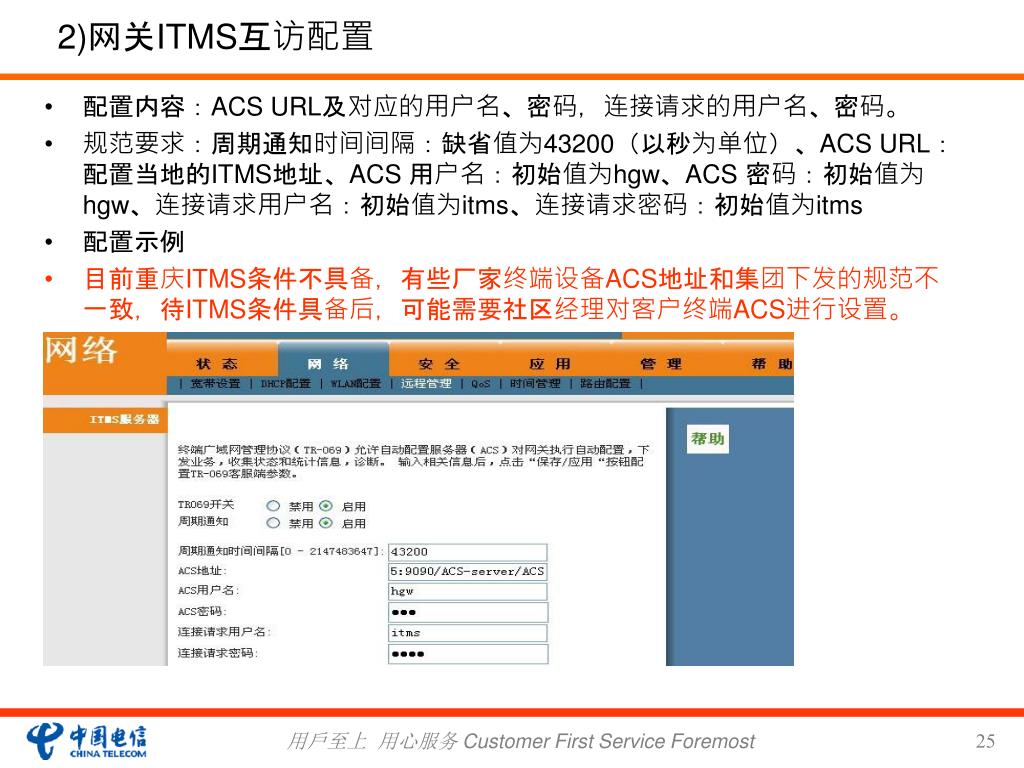

  23. 2)网关ITMS互访配置 • 配置内容：ACS URL及对应的用户名、密码，连接请求的用户名、密码。 • 规范要求：周期通知时间间隔：缺省值为43200（以秒为单位）、ACS URL：配置当地的ITMS地址、ACS 用户名：初始值为hgw、ACS 密码：初始值为hgw、连接请求用户名：初始值为itms、连接请求密码：初始值为itms • 配置示例 • 目前重庆ITMS条件不具备，有些厂家终端设备ACS地址和集团下发的规范不一致，待ITMS条件具备后，可能需要社区经理对客户终端ACS进行设置。

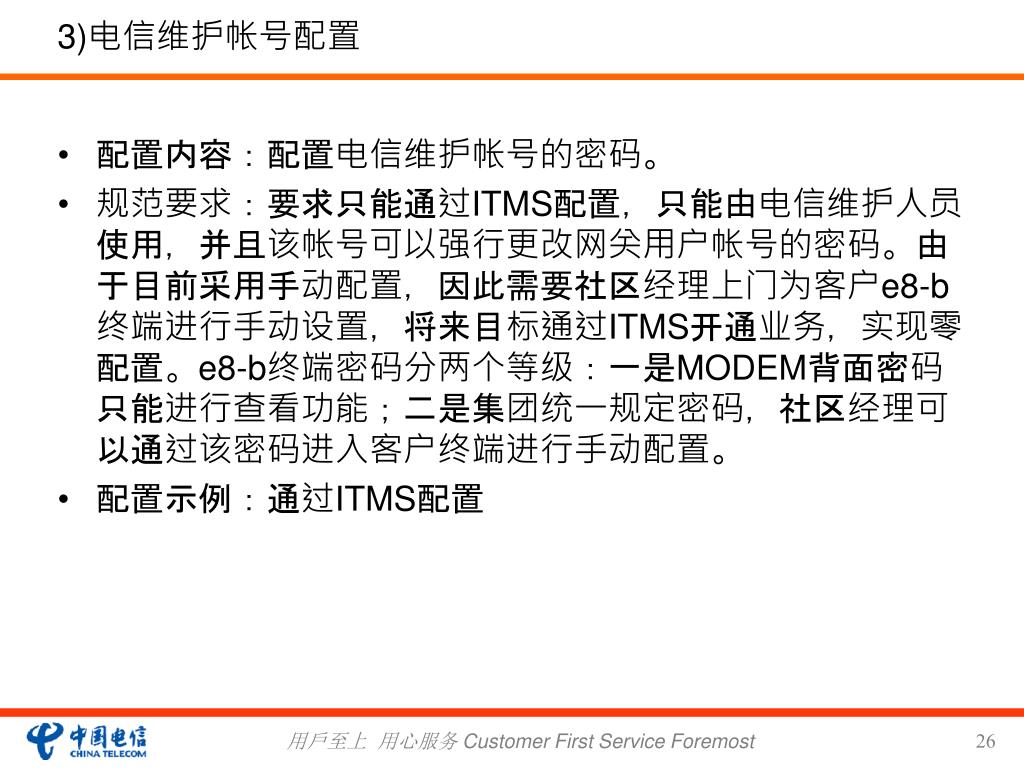

  24. 3)电信维护帐号配置 • 配置内容：配置电信维护帐号的密码。 • 规范要求：要求只能通过ITMS配置，只能由电信维护人员使用，并且该帐号可以强行更改网关用户帐号的密码。由于目前采用手动配置，因此需要社区经理上门为客户e8-b终端进行手动设置，将来目标通过ITMS开通业务，实现零配置。e8-b终端密码分两个等级：一是MODEM背面密码只能进行查看功能；二是集团统一规定密码，社区经理可以通过该密码进入客户终端进行手动配置。 • 配置示例：通过ITMS配置

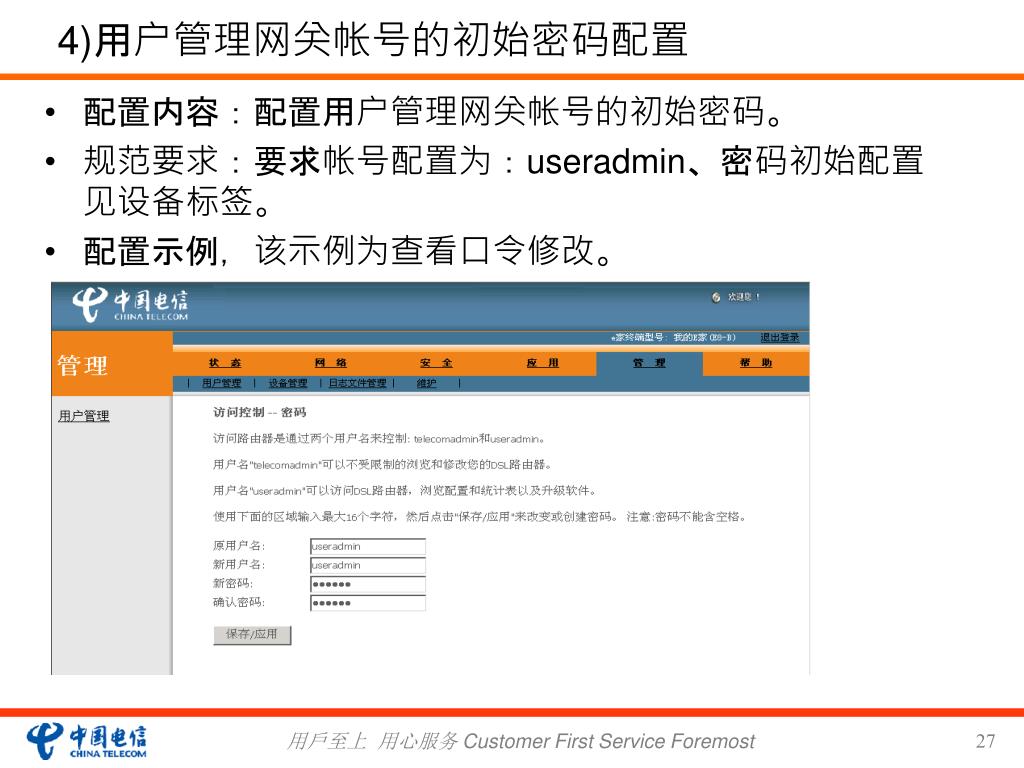

  25. 4)用户管理网关帐号的初始密码配置 • 配置内容：配置用户管理网关帐号的初始密码。 • 规范要求：要求帐号配置为：useradmin、密码初始配置 见设备标签。 • 配置示例，该示例为查看口令修改。

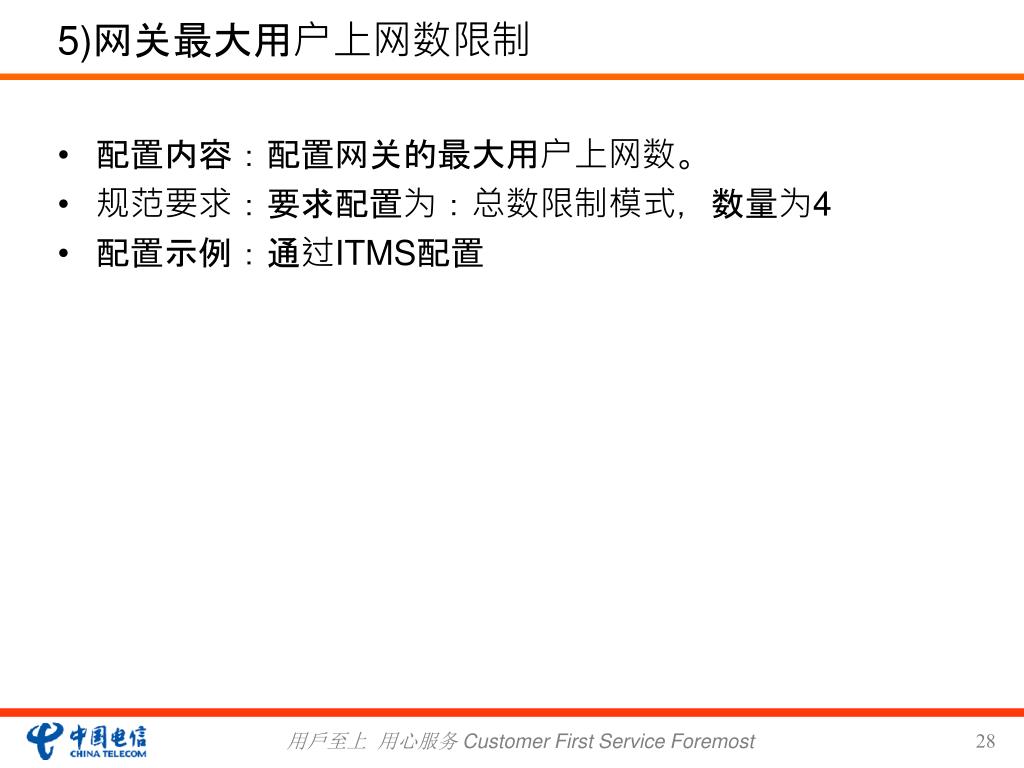

  26. 5)网关最大用户上网数限制 • 配置内容：配置网关的最大用户上网数。 • 规范要求：要求配置为：总数限制模式，数量为4 • 配置示例：通过ITMS配置

  27. 3.1.3 网关无线AP配置 1)基本配置 2)多SSID配置 3)无线安全配置

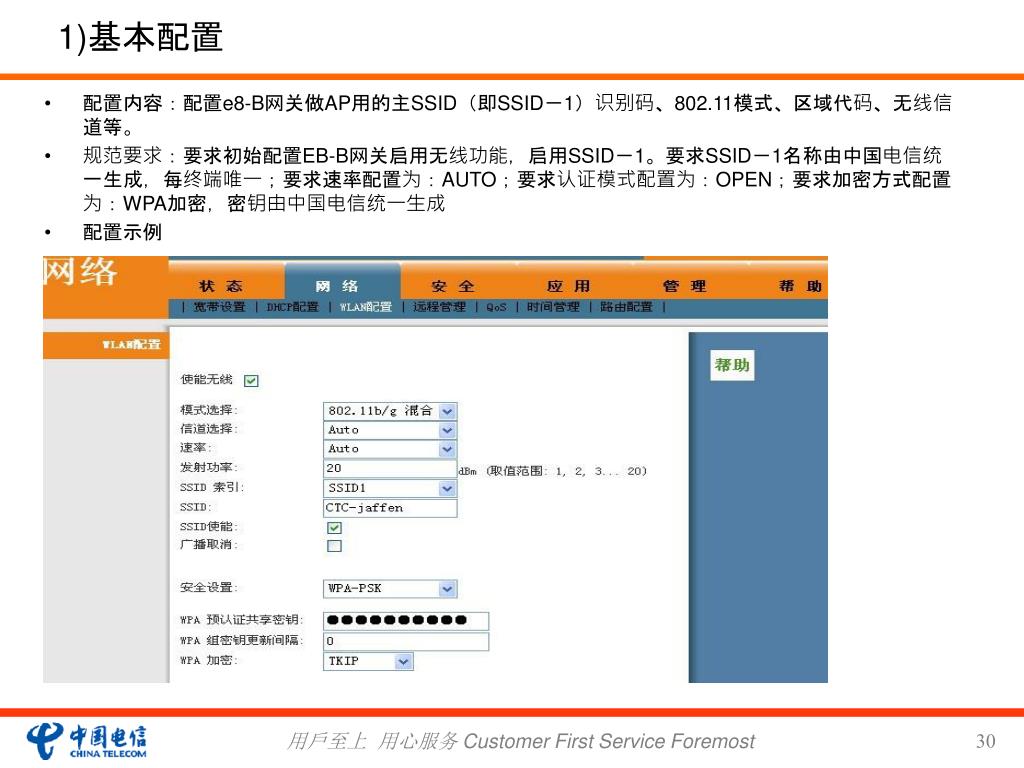

  28. 1)基本配置 • 配置内容：配置e8-B网关做AP用的主SSID（即SSID－1）识别码、802.11模式、区域代码、无线信道等。 • 规范要求：要求初始配置EB-B网关启用无线功能，启用SSID－1。要求SSID－1名称由中国电信统一生成，每终端唯一；要求速率配置为：AUTO；要求认证模式配置为：OPEN；要求加密方式配置为：WPA加密，密钥由中国电信统一生成 • 配置示例

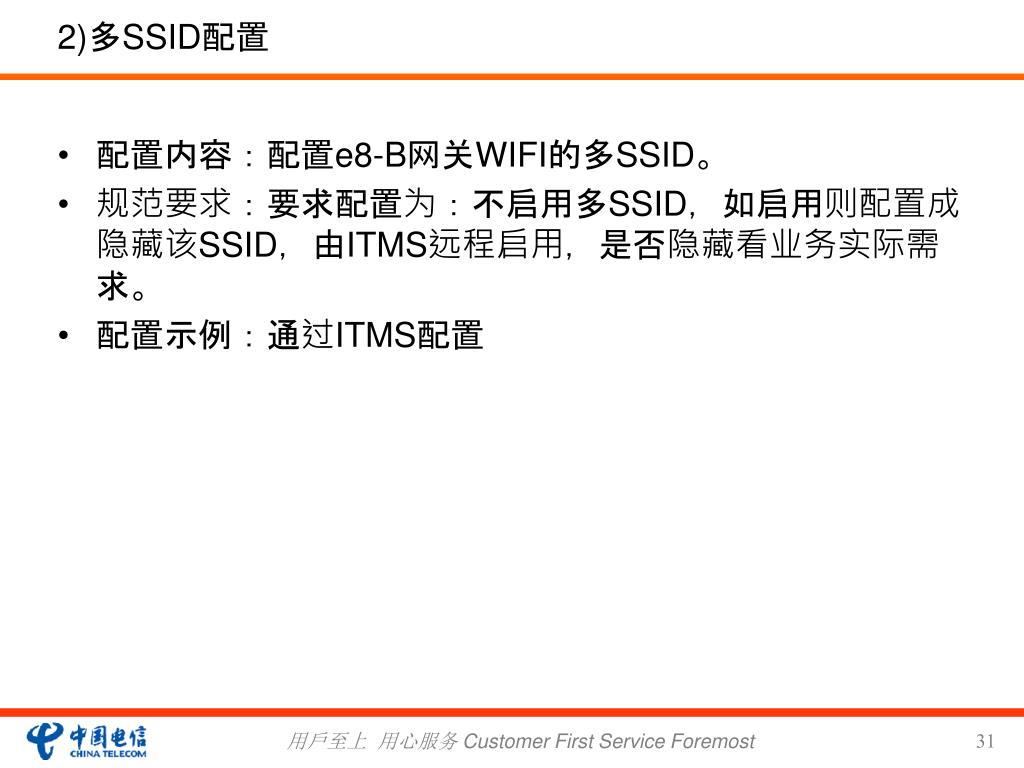

  29. 2)多SSID配置 • 配置内容：配置e8-B网关WIFI的多SSID。 • 规范要求：要求配置为：不启用多SSID，如启用则配置成隐藏该SSID，由ITMS远程启用，是否隐藏看业务实际需求。 • 配置示例：通过ITMS配置

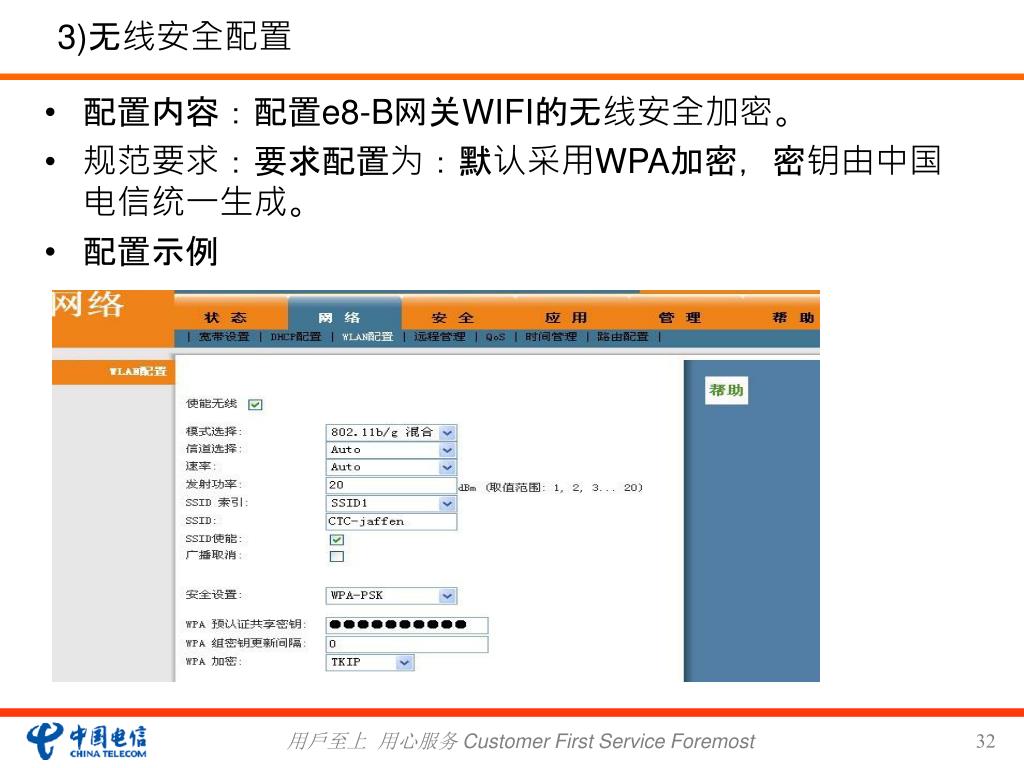

  30. 3)无线安全配置 • 配置内容：配置e8-B网关WIFI的无线安全加密。 • 规范要求：要求配置为：默认采用WPA加密，密钥由中国电信统一生成。 • 配置示例

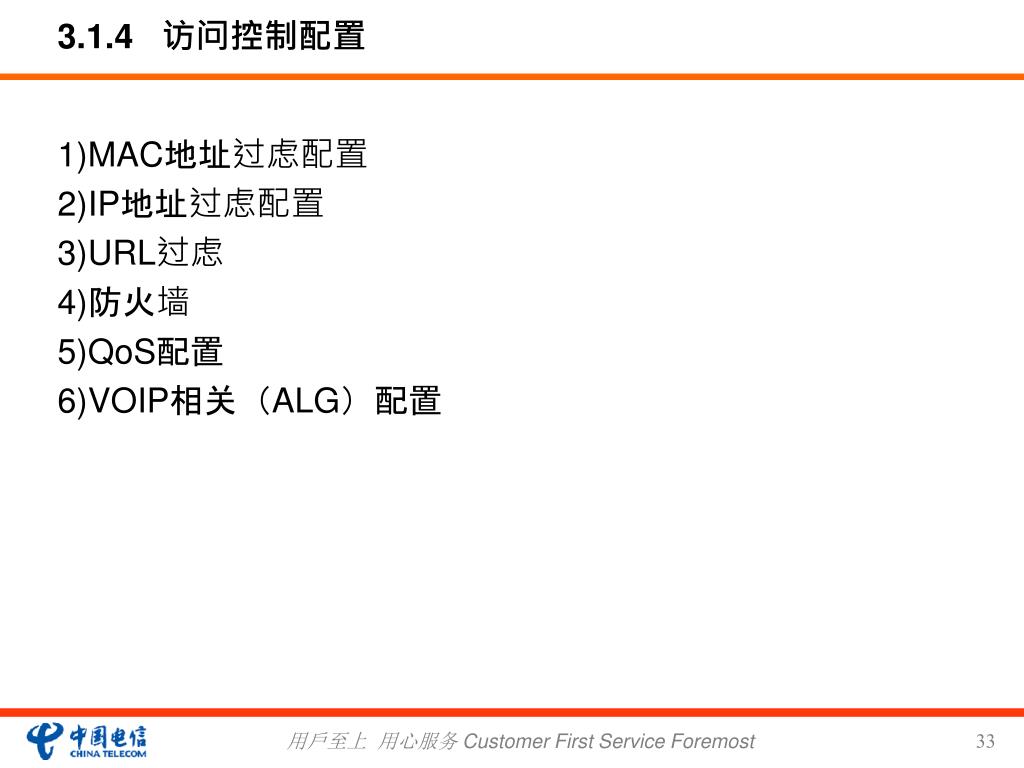

  31. 3.1.4 访问控制配置 1)MAC地址过虑配置 2)IP地址过虑配置 3)URL过虑 4)防火墙 5)QoS配置 6)VOIP相关（ALG）配置

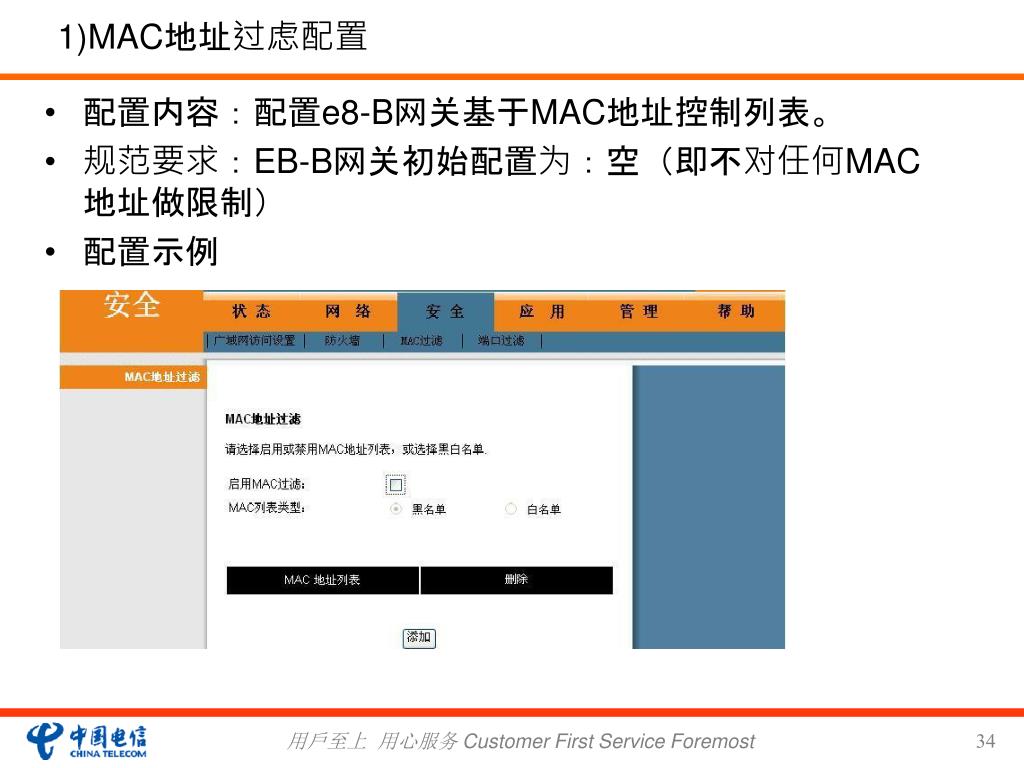

  32. 1)MAC地址过虑配置 • 配置内容：配置e8-B网关基于MAC地址控制列表。 • 规范要求：EB-B网关初始配置为：空（即不对任何MAC地址做限制） • 配置示例

  33. 2)IP地址过虑配置 • 配置内容：配置e8-B网关基于IP地址控制列表。 • 规范要求：EB-B网关初始配置为：空（即不对任何IP地址做限制） • 配置示例

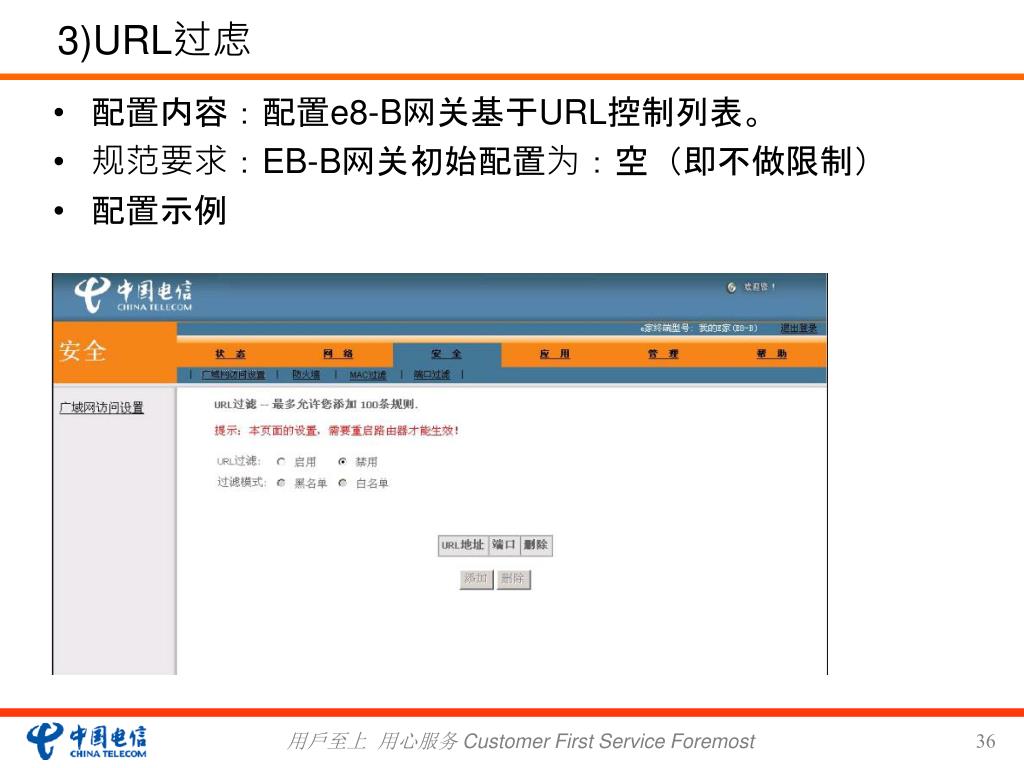

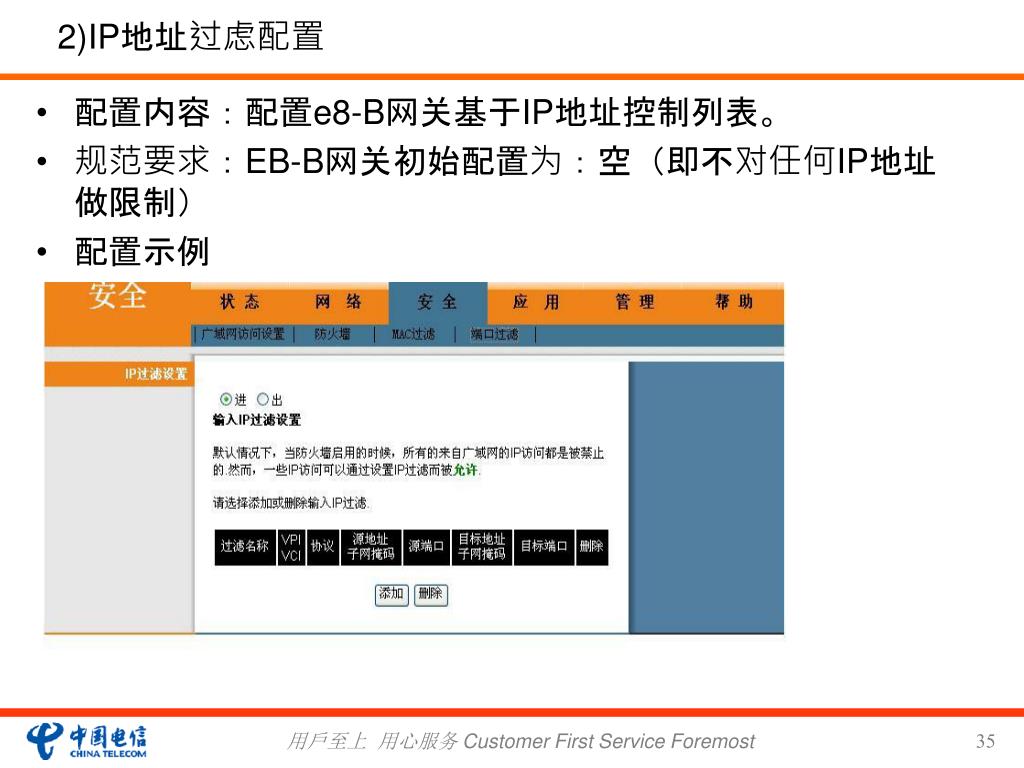

  34. 3)URL过虑 • 配置内容：配置e8-B网关基于URL控制列表。 • 规范要求：EB-B网关初始配置为：空（即不做限制） • 配置示例

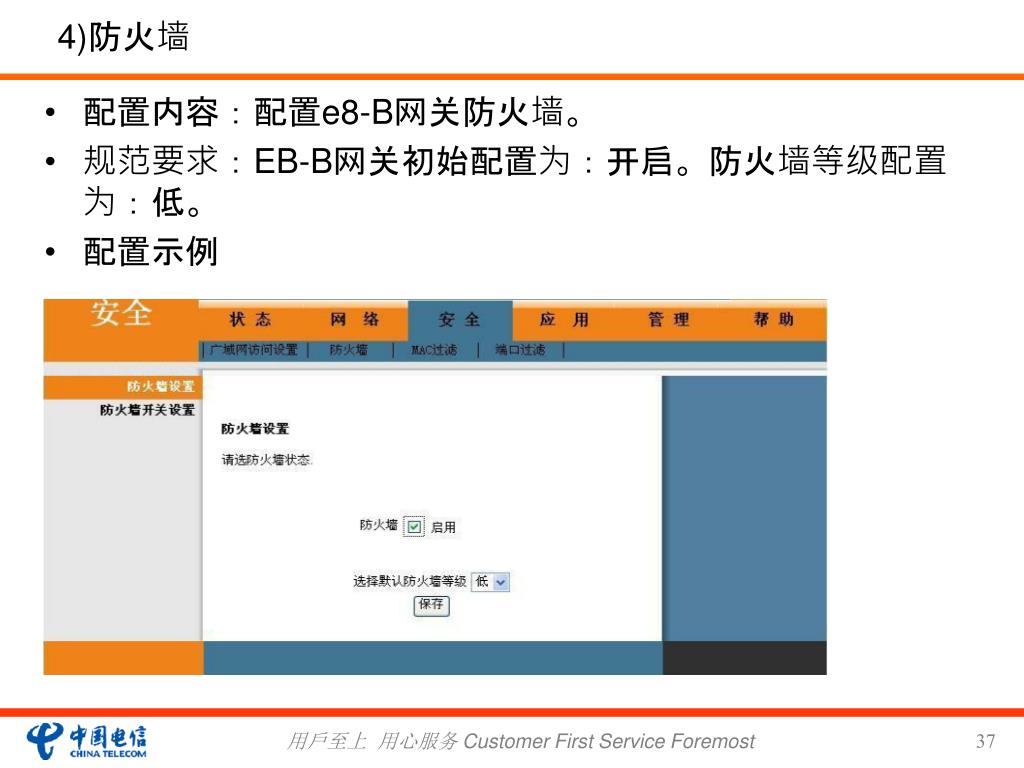

  35. 4)防火墙 • 配置内容：配置e8-B网关防火墙。 • 规范要求：EB-B网关初始配置为：开启。防火墙等级配置为：低。 • 配置示例

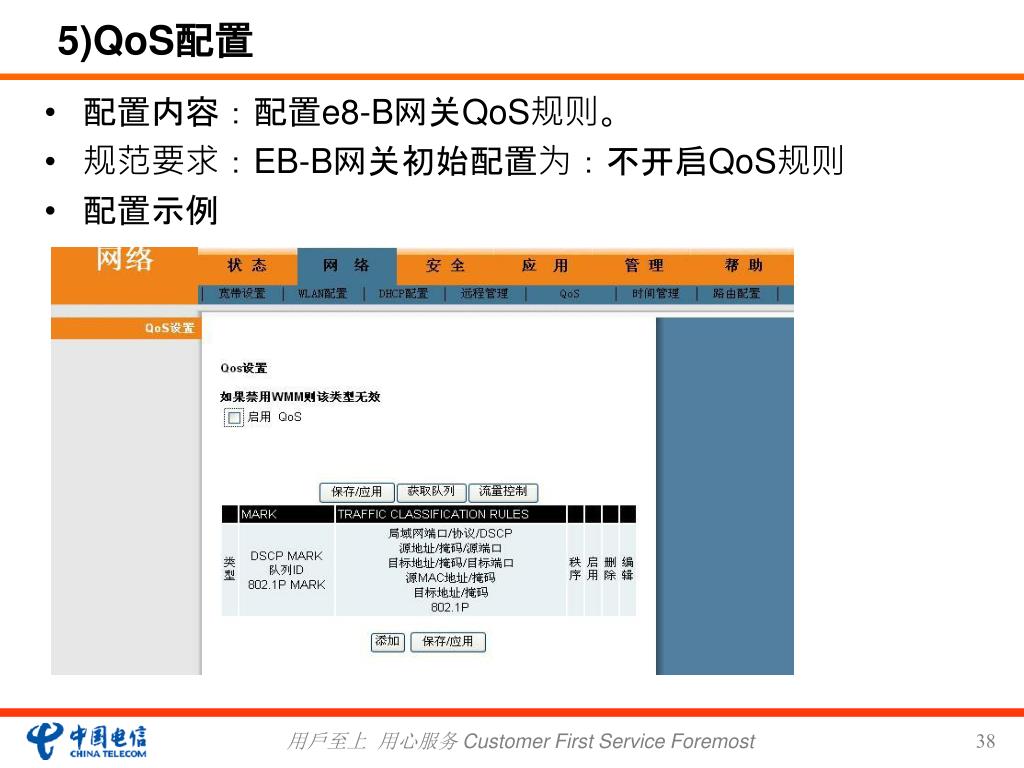

  36. 5)QoS配置 • 配置内容：配置e8-B网关QoS规则。 • 规范要求：EB-B网关初始配置为：不开启QoS规则 • 配置示例

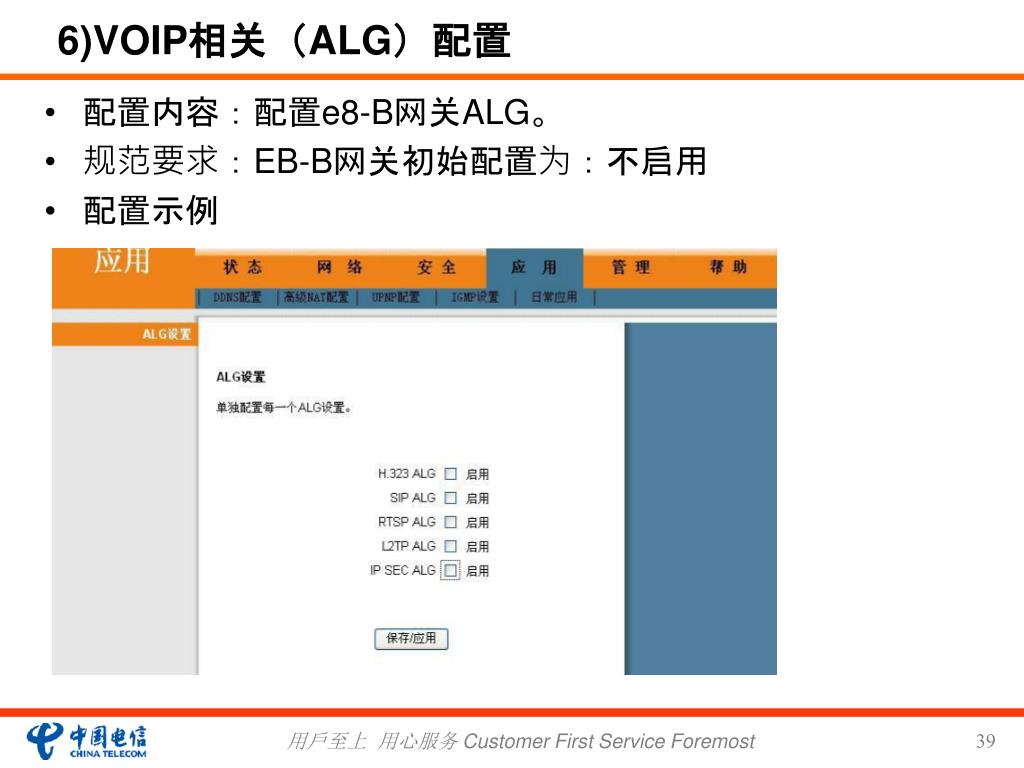

  37. 6)VOIP相关（ALG）配置 • 配置内容：配置e8-B网关ALG。 • 规范要求：EB-B网关初始配置为：不启用 • 配置示例

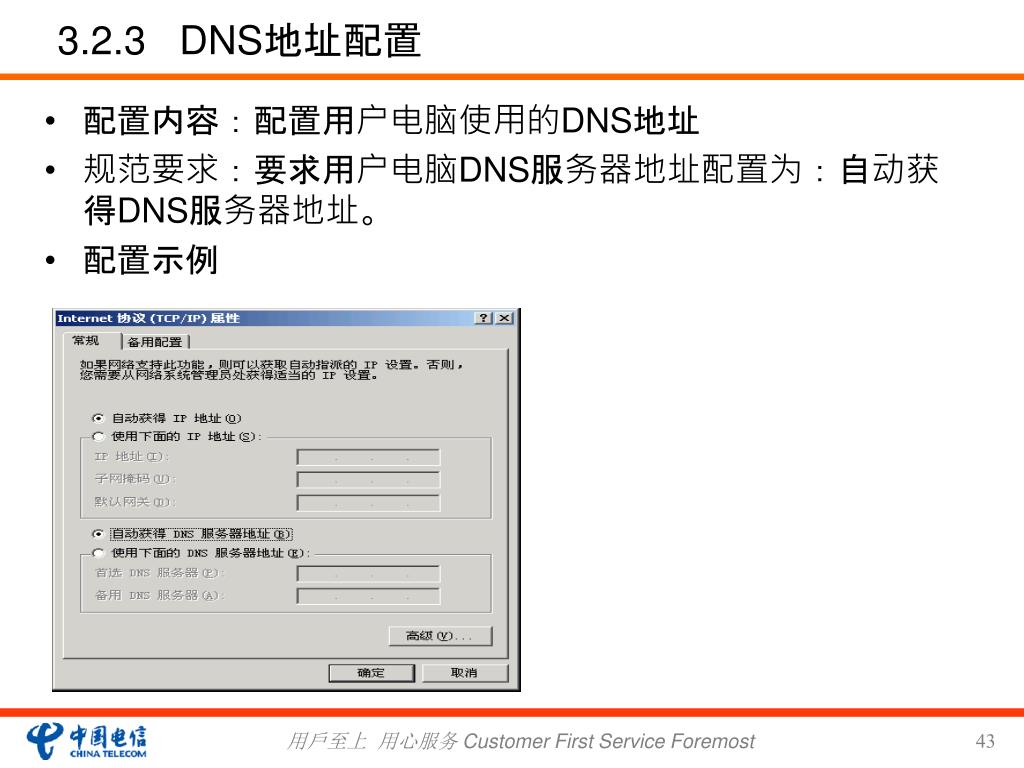

  38. 3.2 用户电脑配置规范 3.2.1、网卡配置 3.2.2、IP地址配置 3.2.3、DNS地址配置

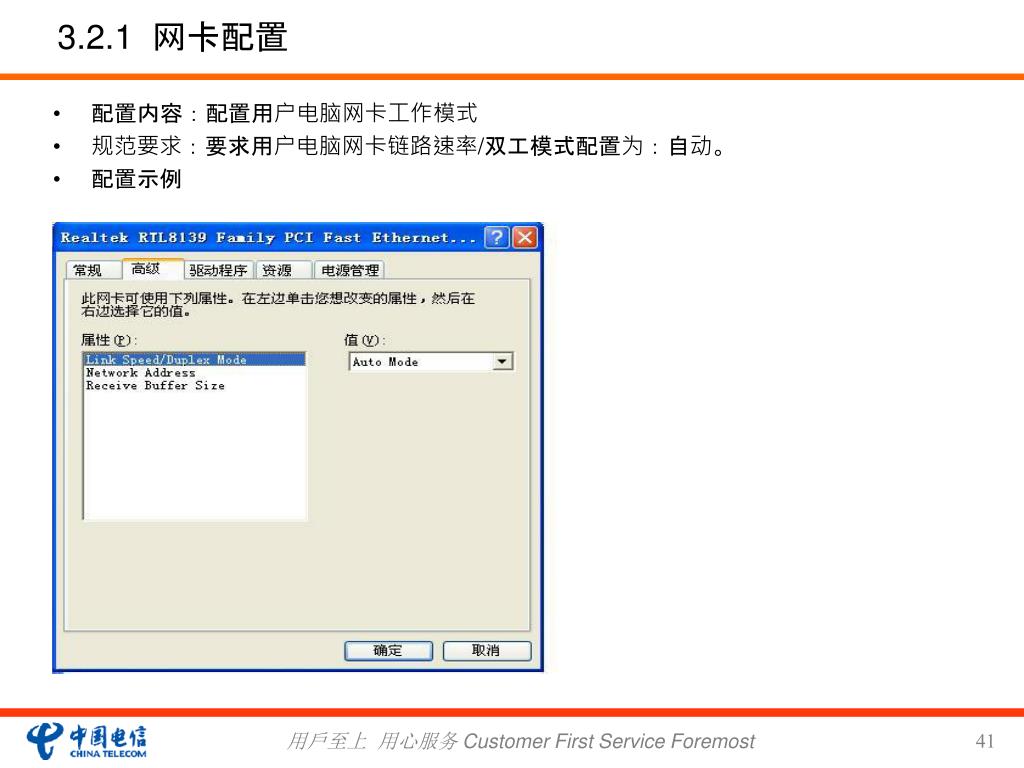

  39. 3.2.1 网卡配置 • 配置内容：配置用户电脑网卡工作模式 • 规范要求：要求用户电脑网卡链路速率/双工模式配置为：自动。 • 配置示例

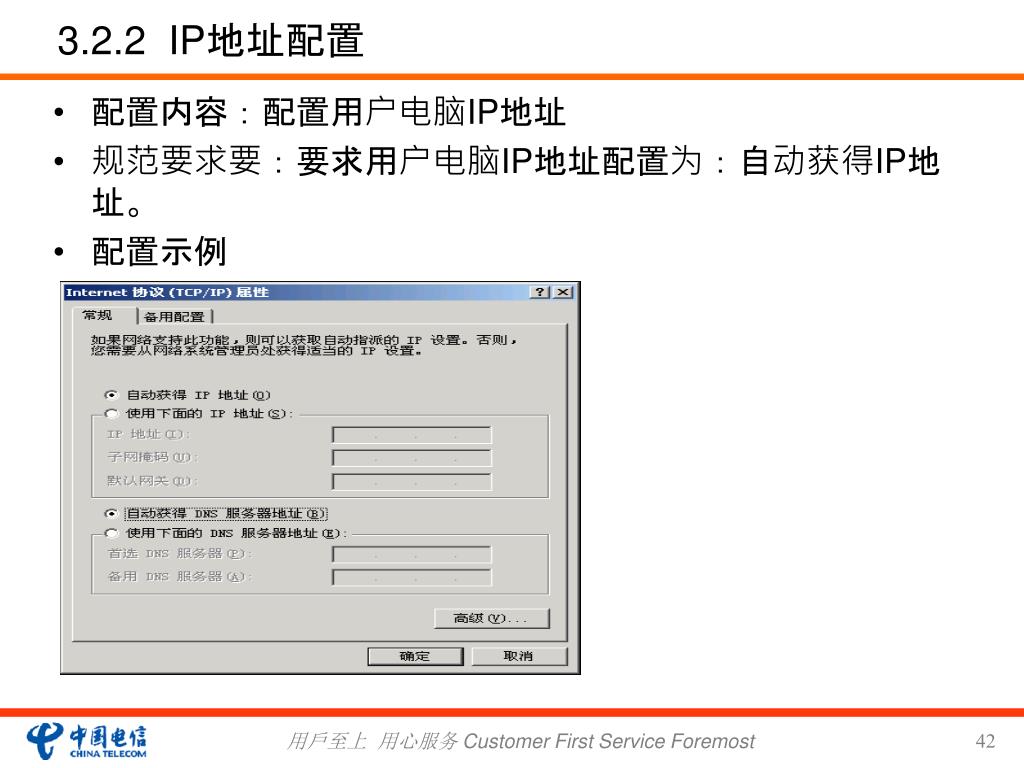

  40. 3.2.2 IP地址配置 • 配置内容：配置用户电脑IP地址 • 规范要求要：要求用户电脑IP地址配置为：自动获得IP地址。 • 配置示例

  41. 3.2.3 DNS地址配置 • 配置内容：配置用户电脑使用的DNS地址 • 规范要求：要求用户电脑DNS服务器地址配置为：自动获得DNS服务器地址。 • 配置示例
