整形环形光横向超分辨共焦显微测量新方法

摘 要. 2013 年全国光学与精密测量博士生学术论坛. National Ph.D Academic Forum on Optical & Precision Measurement, 2013. 整形环形光横向超分辨共焦显微测量新方法. XXX XXX XXX 1 哈尔滨工业大学电气学院 , 哈尔滨 150080 2 哈尔滨工程大学信息工程系 , 哈尔滨 150015 # Email ： xxxx@zzzz.com.

jamal-weeks
Download Presentation

整形环形光横向超分辨共焦显微测量新方法

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

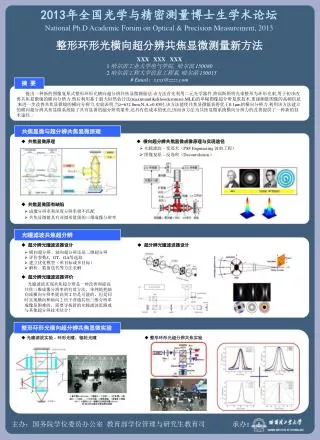

  1. 摘 要 2013年全国光学与精密测量博士生学术论坛 National Ph.D Academic Forum on Optical & Precision Measurement, 2013 整形环形光横向超分辨共焦显微测量新方法 XXX XXX XXX 1哈尔滨工业大学电气学院, 哈尔滨 150080 2 哈尔滨工程大学信息工程系, 哈尔滨 150015 # Email：xxxx@zzzz.com 提出一种新的图像复原式整形环形光横向超分辨共焦显微测量法.该方法首先利用二元光学器件,将高斯照明光束整形为环形光束,用于初步改善共焦显微镜的横向分辨力,然后利用基于最大似然估计法(maximumlikelihoodestimate,MLE)的单幅图像超分辨复原技术,重建测量图像的高频信息,来进一步改善共焦显微镜的横向分辨力.实验表明,当λ=632.8nm,N.A.=0.85时,该方法能使共焦显微镜获得优于0.1μm的横向分辨力.利用该方法建立的横向超分辨共焦显微系统除了具有显著的超分辨效果外,还具有低成本的优点,因而该方法为共焦显微系统横向分辨力的改善提供了一种新的技术途径.。 共焦显微与超分辨共焦显微原理 • 共焦显微原理 • 横向超分辨共焦显微成像原理与实现途径 2. 问题陈述(Problem Formulation) • 光瞳滤波 – 变迹术（PSF Engineering 波前工程） • 图像复原 – 反卷积（Deconvolution） • 共焦显微固有缺陷 • 成像分辨率和深度分辨率极不匹配 • 共焦显微镜具有亚微米量级的三维成像分辨率 光瞳滤波共焦超分辨 • 超分辨光瞳滤波器设计 • 超分辨光瞳滤波器设计 系统采用分光式靶标反射器作为被测目标，分光式靶标反射器是一个在斜面的一半镀半反射膜另一半不镀膜的直角棱镜， • 横向超分辨、轴向超分辨还是三维超分辨 • 评价参数S，GT，GA等选取 • 建立优化模型（单目标或多目标） • 解析、数值迭代等方法求解 • 超分辨光瞳滤波器评价 光瞳滤波实现共焦超分辨是一种改善和提高共焦三维成像分辨率的有效方法，单纯地把轴向或横向分辨率提高到 2 倍是可能的，但是同时实现横向和轴向 2 倍于普通共焦三维分辨率成像是困难的，需要寻找新的光瞳滤波思路或与其他超分辨技术结合！ 整形环形光横向超分辨共焦显微实验 • 光瞳滤波实验 – 环形光瞳、辐轮光瞳 • 整形环形光超分辨共焦实验 承办： 主办：国务院学位委员办公室 教育部学位管理与研究生教育司
