  1. Hervé BOISOT NITROX Simple François GAILLARD Théorie NITROX Simple Illustration : « La plongée au NITROX » Alain PERRIER – Code VAGNON et

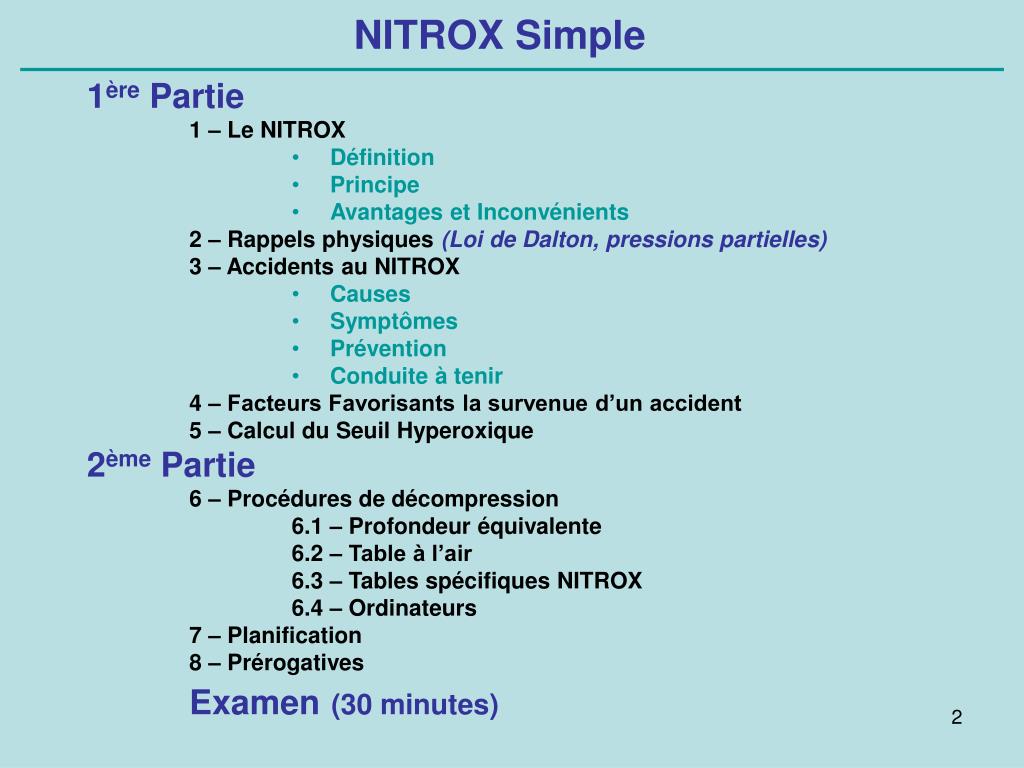

  2. NITROX Simple • 1ère Partie • 1 – Le NITROX • Définition • Principe • Avantages et Inconvénients • 2 – Rappels physiques (Loi de Dalton, pressions partielles) • 3 – Accidents au NITROX • Causes • Symptômes • Prévention • Conduite à tenir • 4 – Facteurs Favorisants la survenue d’un accident • 5 – Calcul du Seuil Hyperoxique • 2ème Partie • 6 – Procédures de décompression • 6.1 – Profondeur équivalente • 6.2 – Table à l’air • 6.3 – Tables spécifiques NITROX • 6.4 – Ordinateurs • 7 – Planification • 8 – Prérogatives • Examen(30 minutes)

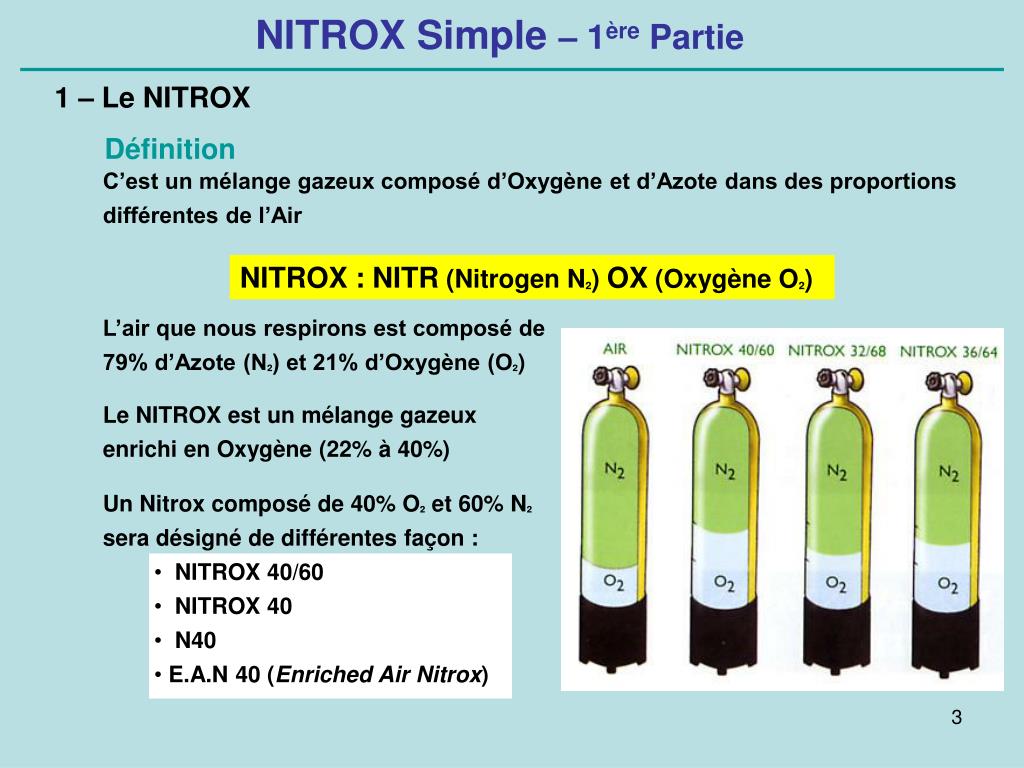

  3. NITROX Simple – 1ère Partie 1 – Le NITROX Définition C’est un mélange gazeux composé d’Oxygène et d’Azote dans des proportions différentes de l’Air NITROX : NITR (Nitrogen N²) OX (Oxygène O²) L’air que nous respirons est composé de 79% d’Azote (N²) et 21% d’Oxygène (O²) Le NITROX est un mélange gazeux enrichi en Oxygène (22% à 40%) • Un Nitrox composé de 40% O² et 60% N² sera désigné de différentes façon : • NITROX 40/60 • NITROX 40 • N40 • E.A.N 40 (Enriched Air Nitrox)

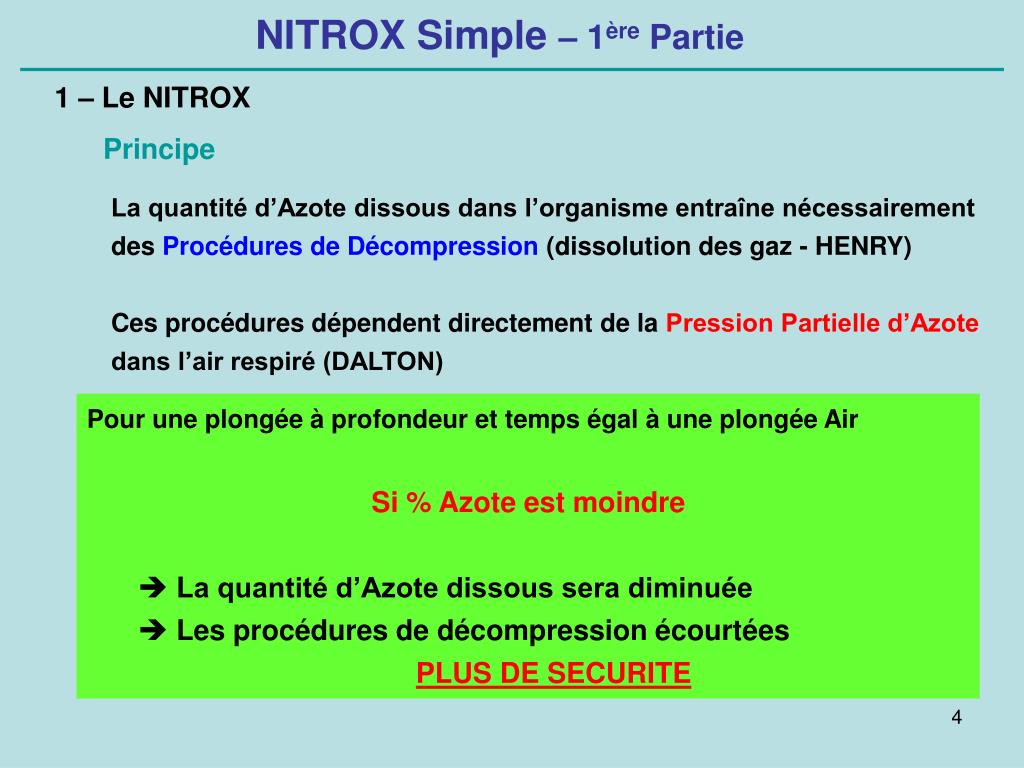

  4. NITROX Simple – 1ère Partie 1 – Le NITROX Principe La quantité d’Azote dissous dans l’organisme entraîne nécessairement des Procédures de Décompression (dissolution des gaz - HENRY) Ces procédures dépendent directement de la Pression Partielle d’Azote dans l’air respiré (DALTON) Pour une plongée à profondeur et temps égal à une plongée Air • Si % Azote est moindre • La quantité d’Azote dissous sera diminuée • Les procédures de décompression écourtées PLUS DE SECURITE

  5. NITROX Simple – 1ère Partie 1 – Le NITROX Avantages • Augmentation de la Courbe de sécurité • Diminution et amélioration des conditions de décompression • Réduction temps intervalle des plongées successives • Mais aussi : • Diminution de la fatigue après la plongée • Impression d’une meilleur clarté d’esprit en profondeur • Légère diminution de la consommation Inconvénients • Limitation des profondeurs de plongée par rapport à l’air • Coût de remplissage de la bouteille un peu plus onéreux • Maniement de l’oxygène nécessite expérience et prudence au gonflage • Matériel spécifique au-delà de 40% O² (hors NITROX Simple) • Préparation nécessaire de 5 minutes avant chaque plongée • Grande Rigueur ! (ex : pas d’échange de bouteille sur le bateau)

  6. NITROX Simple – 1ère Partie 2 – Rappels physiques Énoncé de DALTON • La pression exercée par un mélange gazeux est égale à la somme des pressions partielles de chacun des gaz constituant le mélange. Pression mélange Air = Pp N² + Pp O² • Pression Air à 1 bar = Pp N² 0,79 bar + Pp O² 0,21 bar • Pression Air à 2 bar = Pp N² 1,58 bar + Pp O² 0,42 bar • La pression partielle d’un gaz constituant d’un mélange est la pression que ce gaz exercerait s’il occupait seul le volume occupé par le mélange. • La pression partielle d’un gaz constituant d’un mélange est égale au produit de la pression total du mélange par la concentration (%) du gaz dans le mélange. Pp Gaz = Pression mélange x % de Gaz  Pp O² = Pression mélange air x 21% O² Si la Pression de l’Air est égale à 2 bar alors PpO² = 2 bar x 21%  PpO² = 0,42 bar Composition de l’air considéré : 79% Azote (N²) et 21% Oxygène (O²)

  7. NITROX Simple – 1ère Partie 2 – Rappels physiques Pp Gaz Pression % de Gaz X

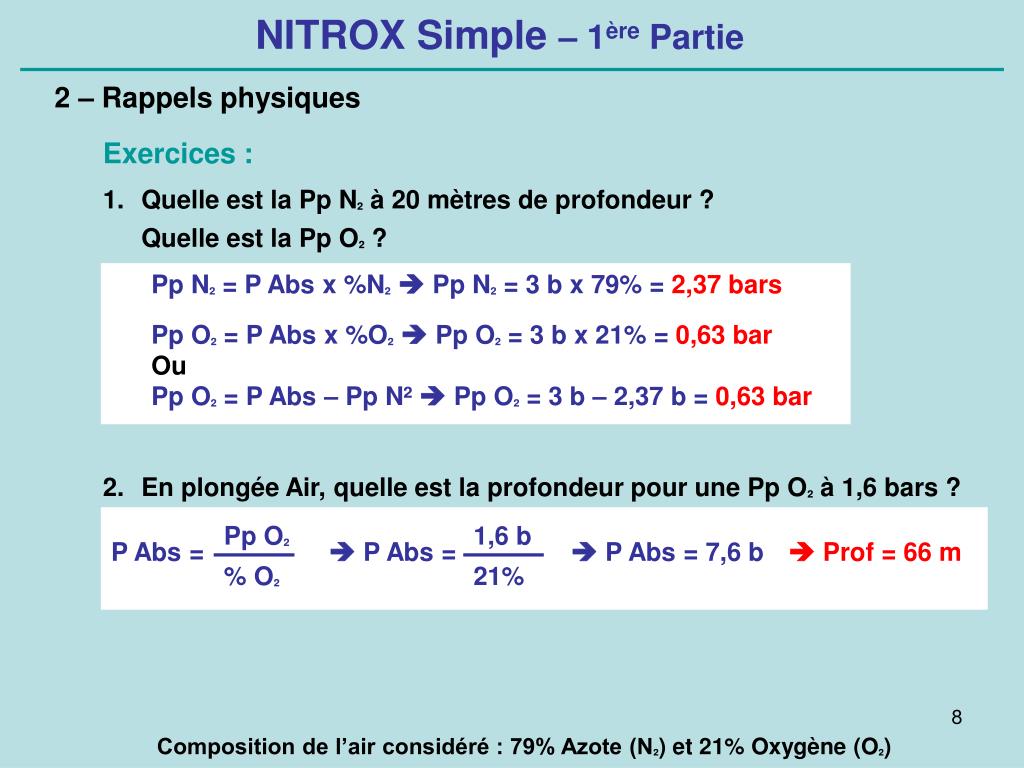

  8. Pp O² 1,6 b P Abs =  P Abs =  P Abs = 7,6 b  Prof = 66 m % O² 21% NITROX Simple – 1ère Partie 2 – Rappels physiques Exercices : 1. Quelle est la Pp N² à 20 mètres de profondeur ? Quelle est la Pp O² ? Pp N² = P Abs x %N² Pp N² = 3 b x 79% = 2,37 bars Pp O² = P Abs x %O² Pp O² = 3 b x 21% = 0,63 bar Ou Pp O² = P Abs – Pp N²  Pp O² = 3 b – 2,37 b = 0,63 bar 2. En plongée Air, quelle est la profondeur pour une Pp O² à 1,6 bars ? Composition de l’air considéré : 79% Azote (N²) et 21% Oxygène (O²)

  9. Pp O² 1,6 b  % O² =  % O² = 0,4 Soit 40% (Nitrox 40) % O² = 4 b P Abs NITROX Simple – 1ère Partie 1 – Rappels physiques Exercices : 3. Les symptômes de la Narcose pouvant être ressenties dès 30 m, quelle sera la limite de toxicité de l’Azote? Pp N² = P Abs x %N² Pp N² = 4 b x 0,79 = 3,16 bars 4. Quelle sera le mélange pour une Pp O² de 1,6 bar à une profondeur de 30 mètres ? Composition de l’air considéré : 79% Azote (N²) et 21% Oxygène (O²)

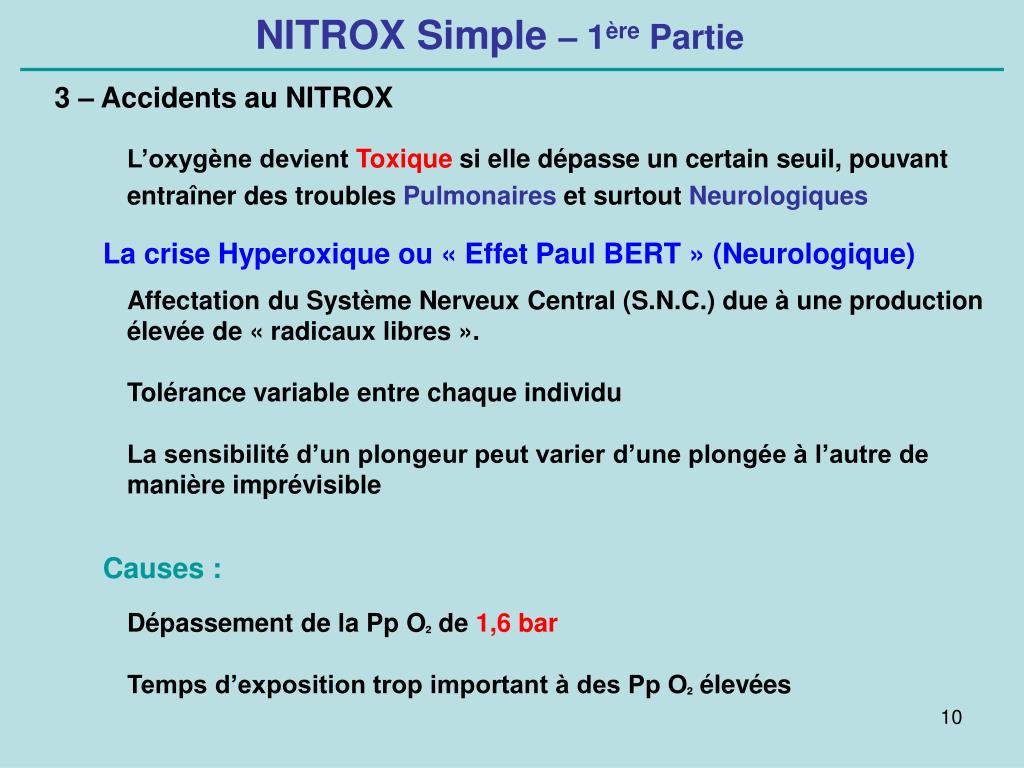

  10. NITROX Simple – 1ère Partie 3 – Accidents au NITROX L’oxygène devient Toxique si elle dépasse un certain seuil, pouvant entraîner des troubles Pulmonaires et surtout Neurologiques La crise Hyperoxique ou « Effet Paul BERT » (Neurologique) Affectation du Système Nerveux Central (S.N.C.) due à une production élevée de « radicaux libres ». Tolérance variable entre chaque individu La sensibilité d’un plongeur peut varier d’une plongée à l’autre de manière imprévisible Causes : Dépassement de la Pp O² de 1,6 bar Temps d’exposition trop important à des Pp O² élevées

  11. NITROX Simple – 1ère Partie 3 – Accidents au NITROX La crise Hyperoxique ou « Effet Paul BERT » (Neurologique) Symptômes : • Ceux-ci sont malheureusement difficile à identifier avant une crise • Troubles visuels (réduction du champ visuel, points lumineux) • Troubles auditifs (bourdonnements, sifflements, sons de cloches) • Contractions involontaires des muscles de la face (lèvres et paupières) • Mais aussi : • Accélération de la fréquence cardiaque et respiratoire sans effort • Sensation de Malaise générale ou irritabilité • Vertiges, nausées, troubles du comportement, euphories • Crampes

  12. NITROX Simple – 1ère Partie 3 – Accidents au NITROX La crise Hyperoxique ou « Effet Paul BERT » (Neurologique) Prévention : Ne jamais dépasser une Pp O² de 1,6 b et préférer une Pp O² inférieure Limiter la durée de plongée à cette Pp O² Ne jamais dépasser la profondeur limite ou « plancher » (chap. 5)

  13. NITROX Simple – 1ère Partie 3 – Accidents au NITROX La crise Hyperoxique ou « Effet Paul BERT » (Neurologique) Conduite à tenir Avant la crise : REMONTER, en respectant les procédures de sécurité sous étroite surveillance Si la crise survient : Ne pas remonter le plongeur en phase 1 (tonique), à cause du risque de suppression pulmonaire. Remettre et maintenir l'embout en phase 2 (clonique), puis remonter afin de faire baisser la PpO2.

  14. NITROX Simple – 1ère Partie 3 – Accidents au NITROX Toxicité Pulmonaire de l’oxygène ou « effet Lorrain SMITH » Irritation pulmonaire entraînant un œdème aigu des poumons et éventuellement une défaillance respiratoire Causes : Temps d’exposition trop important à des Pp O² > 0,5 bar à 1 bar Symptômes : Irritation au niveau du sternum Toux sèche Douleur en inspiration forcée ou de grande amplitude Exposition prolongée, dommages pulmonaires irréversibles peuvent se produire. Prévention : Limiter la durée de plongée à cette Pp O² (voir table N.O.A.A.) Conduite à tenir : Faire baisser la PpO2

  15. NITROX Simple – 1ère Partie 4 – Facteurs Favorisants la survenue d’un accident • Les facteurs risques favorisant les crises sont : • L’effort • L’essoufflement ou Hypercapnie (augmentation CO² dans le sang) • L’anxiété (stress) • La fatigue • L’eau très froide (9°C) ou très chaude (29°C) • Certains médicaments (corticoïdes, somnifères, tranquillisants) • Matériel de plongée défectueux (détendeur)

  16. Pp O² P Abs = % O² NITROX Simple – 1ère Partie 5 – Calcul du seuil Hyperoxique • La FFESSM recommande de ne pas dépasser : • une PpO2 max de 1.6b • 2 heures d’exposition Pour chaque mélange, il existe ainsi une profondeur plancher à ne pas dépasser. Les anglo-saxons l'appellent MOD (Maximum Operating Depth)

  17. Pp O² 1,5 b P Abs =  P Abs =  P Abs = 3,75b Soit 27,5 mètres % O² 40% Pp O² 1,5 b P Abs =  P Abs =  P Abs = 4,68b Soit 36,8 mètres % O² 32%  Pp O² = 4b x 40%  Pp O² = 1,6b NITROX Simple – 1ère Partie 5 – Calcul du seuil Hyperoxique Exercices : 1. Quelle sera la profondeur plancher pour une Pp O² à 1,5 bar avec un NITROX 40 ? 2. Quelle sera la profondeur pour ne pas dépasser une Pp O² de 1,5 bar avec un NITROX 32 ? 3. Quelle sera la durée maximale d’immersion avec un NITROX 40 à une profondeur de 30 mètres ? Pp O² = P Abs x %O² La table NOAA nous donne 45 min. maxi avec une Pp O² de 1,6b

  18. NITROX Simple – 1ère Partie 5 – Calcul du seuil Hyperoxique La Table N.O.A.A. (National Oceanic and Atmospheric Association) Donne les temps maximum d'exposition pour chaque pression partielle. Donne aussi les durée maximales d'exposition sur 24h, à condition de respecter un intervalle surface de 2 heures. Avec unePpO2 = 1,6barnous ne devons paspasser plus de45 min A cette limite, on dit que lecompteurdu SNC (Système Nerveux Central) atteint unetoxicité neurologique de100 %

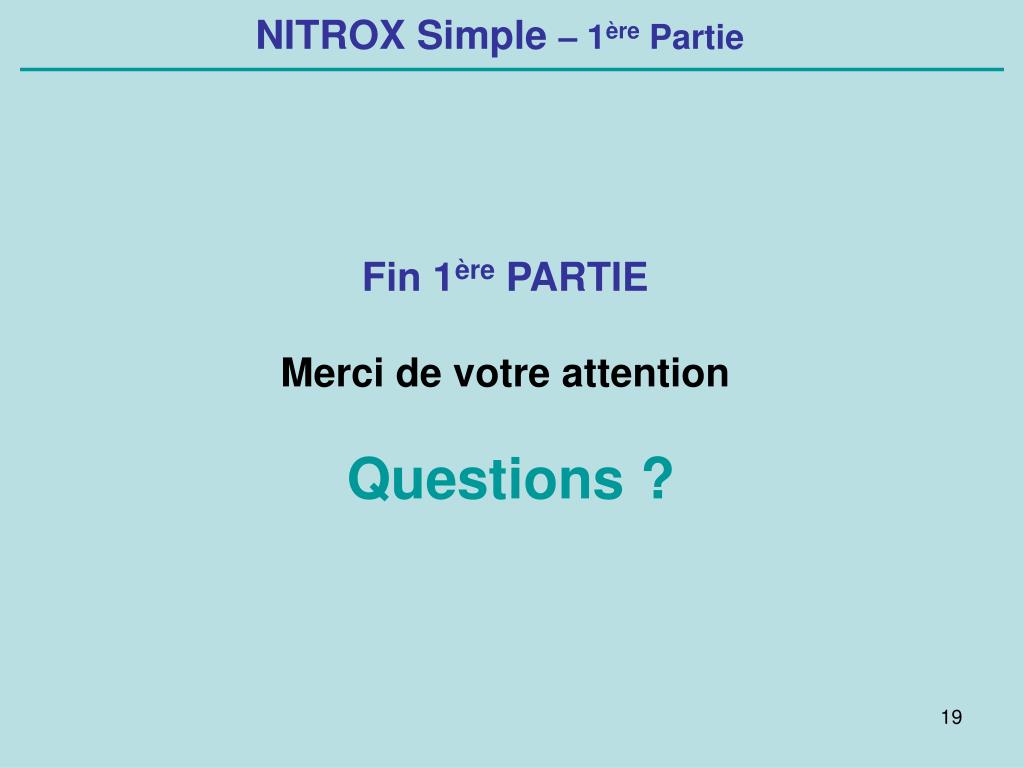

  19. NITROX Simple – 1ère Partie Fin 1ère PARTIE Merci de votre attention Questions ?
